Централизованная система охранно-пожарной сигнализации

В пос­лед­нее вре­мя по­вы­сил­ся спрос на сис­те­мы цен­тра­ли­зо­ван­ной ох­ран­но-по­жар­ной сиг­на­ли­за­ции (ЦСОПС) для круп­ных объ­ек­тов про­мыш­лен­но­го на­зна­че­ния. Та­кие пред­при­ятия, как пра­ви­ло, име­ют со­бствен­ные под­раз­де­ле­ния ох­ра­ны и по­жар­ную часть. Для обес­пе­че­ния мак­си­маль­но быс­т­рой ре­ак­ции на сра­ба­ты­ва­ние сиг­на­ли­за­ции, оп­ре­де­ле­ния точ­но­го мес­та и вре­ме­ни сра­ба­ты­ва­ния, уп­ро­ще­ния про­це­ду­ры сда­чи под ох­ра­ну и сня­тия с ох­ра­ны не­об­хо­ди­мо обес­пе­чить цен­тра­ли­зо­ван­ное на­блю­де­ние на всей тер­ри­то­рии про­мыш­лен­но­го объ­ек­та.

Глав­ным от­ли­чи­ем сис­те­мы ЦСОПС, раз­ра­бо­тан­ной АООТ «Ав­то­ма­ти­ка» (г. Яро­с­лавль), от сис­тем ана­ло­гич­но­го на­зна­че­ния яв­ля­ет­ся ис­поль­зо­ва­ние в ней вы­со­ко­на­деж­ных тех­ни­чес­ких средств фирм Octagon Systems и Advan­tech. Из­де­лия этих фирм поз­во­ля­ют раз­ра­ба­ты­вать гиб­кие рас­пре­де­лен­ные сис­те­мы, об­ла­да­ю­щие ши­ро­ким на­бо­ром фун­к­ций, удоб­ные при мон­та­же и в эк­сплу­а­та­ции. Не пос­лед­нюю роль иг­ра­ет и от­но­си­тель­но ни­зкая сто­и­мость сис­те­мы, пос­тро­ен­ной на ба­зе ука­зан­ной тех­ни­ки, по срав­не­нию с ком­плек­са­ми ана­ло­гич­но­го на­зна­че­ния дру­гих за­ру­беж­ных фирм. Из­вес­т­ные нам сис­те­мы на ба­зе тех­ни­чес­ких средств оте­чес­твен­ной раз­ра­бот­ки при при­бли­зи­тельно той же сто­и­мос­ти об­ла­да­ют не­срав­ни­мо мень­ши­ми ба­зо­вы­ми фун­кци­о­наль­ны­ми воз­мож­нос­тя­ми и уров­нем над­еж­нос­ти. Кро­ме то­го, эко­но­ми­чес­кая не­ста­биль­ность вы­зы­ва­ет серь­ез­ные опа­се­ния за бу­ду­щее мно­гих оте­чес­твен­ных при­бо­рос­тро­и­тель­ных фирм.

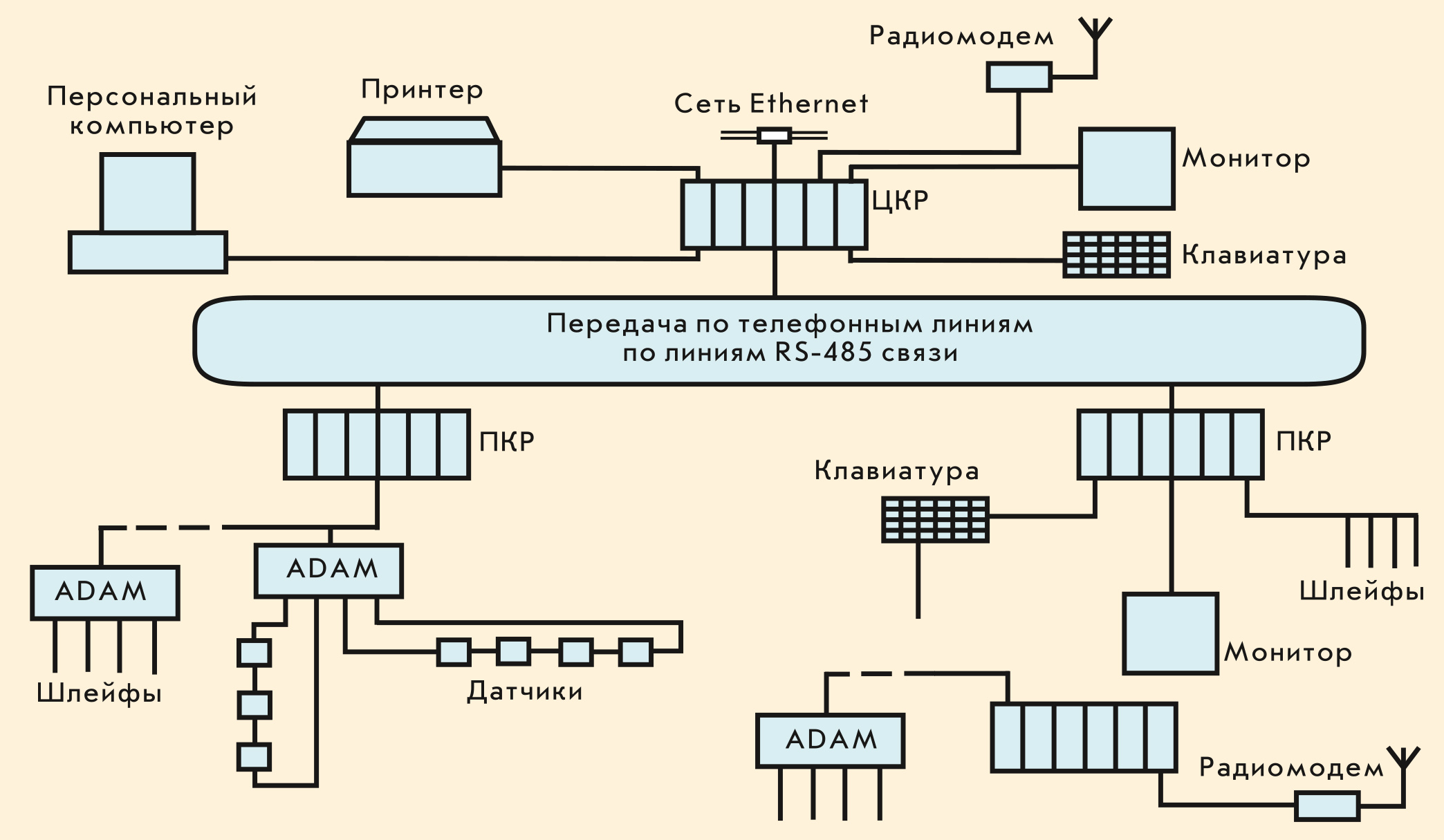

Раз­ра­бо­тан­ная ЦСОПС (рис. 1) пред­на­зна­че­на для вы­пол­не­ния сле­ду­ю­щих фун­к­ций:

• сбор, об­ра­бот­ка, ото­бра­же­ние на ви­де­о­тер­ми­на­ле и ре­гис­тра­ция тре­вож­ных со­об­ще­ний;
• ото­бра­же­ние ин­фор­ма­ции о со­сто­я­нии всех ох­ра­ня­е­мых объ­ек­тов, ком­плек­са тех­ни­чес­ких средств и шлей­фов сиг­на­ли­за­ции;
• руч­ная и ав­то­ма­ти­чес­кая пос­та­нов­ка объ­ек­тов под ох­ра­ну и сня­тие с ох­ра­ны;
• руч­ное и ав­то­ма­ти­чес­кое уп­рав­ле­ние мес­тны­ми и уда­лен­ны­ми ис­пол­ни­тель­ны­ми ус­трой­ства­ми;
• ин­фор­ма­ци­он­ное обес­пе­че­ние дей-­ст­вий опе­ра­тив­но­го пер­со­на­ла при об­ра­бот­ке тре­вож­ных со­об­ще­ний с вы­да­чей ин­фор­ма­ции о раз­ме­ще­нии объ­ек­тов, удоб­ных пу­тях под­хо­да к ним и под­роб­ных пла­нов по­ме­ще­ний;
• кон­троль за дей­стви­я­ми опе­ра­тив­но­го пер­со­на­ла;
• ве­де­ние ин­фор­ма­ци­он­ной ба­зы дан­ных;
• ста­тис­ти­чес­кая об­ра­бот­ка ин­фор­ма­ции.



В шлей­фы ох­ран­ной сиг­на­ли­за­ции мо­гут вклю­чать­ся лю­бые кон­так­т­ные дат­чи­ки ти­па СМК, фоль­ги и др. или дат­чи­ки, из­ме­ня­ю­щие элек­три­чес­кие па­ра­мет­ры шлей­фа (со­про­тив­ле­ние, ток или на­пря­же­ние), ти­па «Ок­но» и т. п. Са­ми шлей­фы мо­гут под­клю­чать­-ся как к мо­ду­лям ти­па ADAM-4050 или ADAM-4017, так и не­пос­ред­ствен­но к са­мим пе­ри­фе­рий­ным кон­трол­ле­рам (ПКР). Вто­рой спо­соб мо­жет ис­поль­зо­вать­ся для ох­ра­ны по­ме­ще­ний, на­хо­дя­щих­ся вбли­зи мес­та рас­по­ло­же­ния ПКР. Мо­ду­ли ADAM свя­зы­ва­ют­ся по един­ствен­ной ви­той па­ре про­во­дов в сеть RS-485 и под­клю­ча­ют­ся ли­бо не­пос­ред­ствен­но к ПКР, ли­бо че­-рез пре­об­ра­зо­ва­тель ин­тер­фей­сов ADAM-4520. Про­тя­жен­ность се­ти без пов­то­ри­те­лей ADAM-4510 со­став­ля­ет 1,2 км, а при ис­поль­зо­ва­нии пос­лед­них со­став­ля­ет 1,2 × (n + 1) км, где n — чис­ло пов­то­ри­те­лей. Чис­ло мо­ду­лей ADAM в от­дель­ном сег­мен­те се­ти из со­об­ра­же­ний быс­тро­дей­ст­вия бы­ло ог­ра­ни­че­но зна­че­ни­ем 99. Пи­та­ние мо­-ду­лей ADAM про­из­во­дит­ся от бло­ков пи­та­ния PWR-243 из рас­че­та при­мер­но один блок пи­та­ния на 50 мо­ду­лей ADAM. Пи­та­ние шлей­фов сиг­на­ли­за­ции мо­жет осу­щес­твлять­ся от PWR-243, от кон­цен­тра­то­ров «Ру­бин» или «То­паз» в ре­жи­ме со­вмес­т­ной ра­боты с эти­ми кон­цен­тра­то­ра­ми или при ис­поль­зо­ва­нии мо­ду­лей ADAM-4050 не­пос­ред­ствен­но от са­мих мо­ду­лей.

ПКР в за­ви­си­мос­ти от рас­сто­я­ния и су­щес­тву­ю­щей на пред­при­ятии струк­ту­ры ком­му­ни­ка­ций мо­гут свя­зы­вать­ся с цен­траль­ным кон­трол­ле­ром (ЦКР) по ком­му­ти­ру­е­мым или вы­де­лен­ным те­ле­фон­ным ли­ни­ям, или по ин­тер­фей­су RS-485. В ка­чес­т­ве ПКР ис­поль­зу­ют­ся кон­трол­ле­ры MicroPC с про­цес­сор­ной пла­той ти­па 5012A или 6024. Кро­ме пла­ты про­цес­со­ра, в ПКР мо­жет быть ус­та­нов­ле­на пла­та мо­де­ма 5524 и/или ви­де­о­п­ла­та 5420, ес­ли не­об­хо­ди­мо ре­а­ли­зо­вать ин­тер­фейс с опе­ра­тив­ным пер­со­на­лом. В этом слу­чае к ПКР мож­-но под­клю­чить стан­дар­т­ные VGA/SVGA мо­ни­тор и кла­ви­а­ту­ру в обыч­ном или про­мыш­лен­ном (за­щи­щен­ном) ис­пол­не­нии. Про­грам­ма, ре­а­ли­зу­ю­щая ал­го­ритм ра­бо­ты ПКР, хра­нит­ся во флэш ППЗУ ем­костью 256 К. При не­до­ста­точ­ной ем­кос­ти флэш-па­мя­ти в ПКР мо­жет быть ус­та­нов­лен до­пол­ни­тель­ный флэш-диск фир­мы M-Systems.

В ка­чес­т­ве ЦКР ис­поль­зу­ет­ся кон­трол­лер MicroPC с про­цес­со­ром 5025-386/5025A-486-25MHz-4MB, ви­де­о­кар­той 5420, дис­ко­вым кон­трол­ле­ром 5815, пла­той до­пол­ни­тель­ных пос­ле­до­ва­тель­ных пор­тов (5540, 5554 или 5558), пла­той мо­де­ма 5524 и пла­той кон­трол­ле­ра се­ти Ethernet 5500. Та­кая кон­фи­гу­ра­ция ЦКР обес­пе­чи­ва­ет фун­к­ции сбо­ра, об­ра­бот­ки и пред­став­ле­ния ин­фор­ма­ции для всей сис­те­мы.

Про­грам­мное обес­пе­че­ние ЦСОПС ре­а­ли­зо­ва­но на язы­ке C++ в сис­те­ме MS-DOS. При раз­ра­бот­ке про­грамм ис­поль­зо­вал­ся ком­пи­ля­тор и биб­ли­о­те­ка Turbo Vi­sion фир­мы Borland, биб­ли­о­те­ки Async Professional фир­мы Turbo Power, CodeBase 5.0 фир­мы Sequinter Software и дру­гие. В со­став про­грам­мно­го обес­пе­че­ния вхо­дят про­грам­мы об­слу­жи­ва­ния ЦКР и ПКР, драй­ве­ры мо­ду­лей ADAM-4000 и меж­ма­шин­ной свя­зи по ин­тер­фей­су RS-232/RS-485 и те­ле­фон­ным ли­ни­ям.

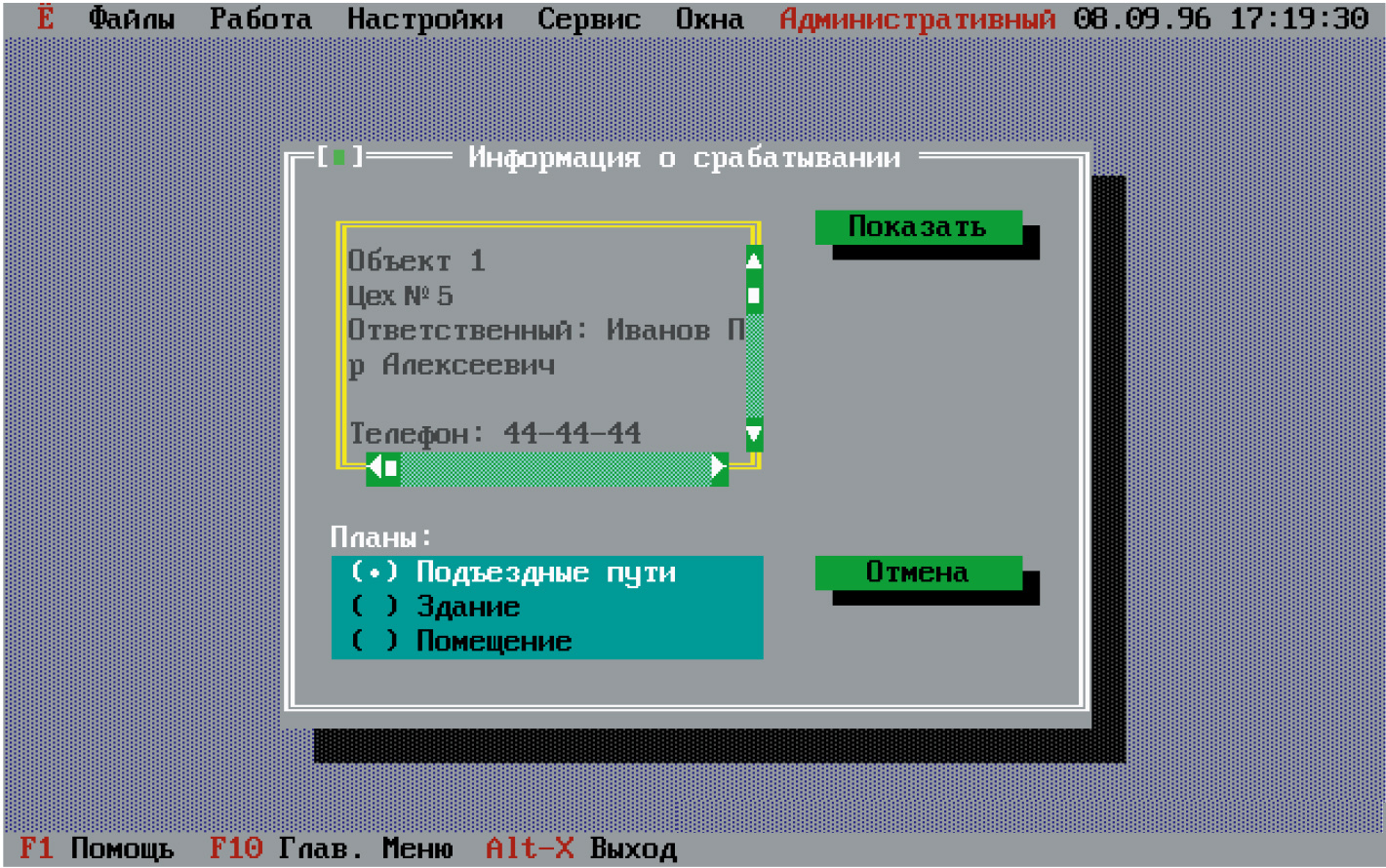

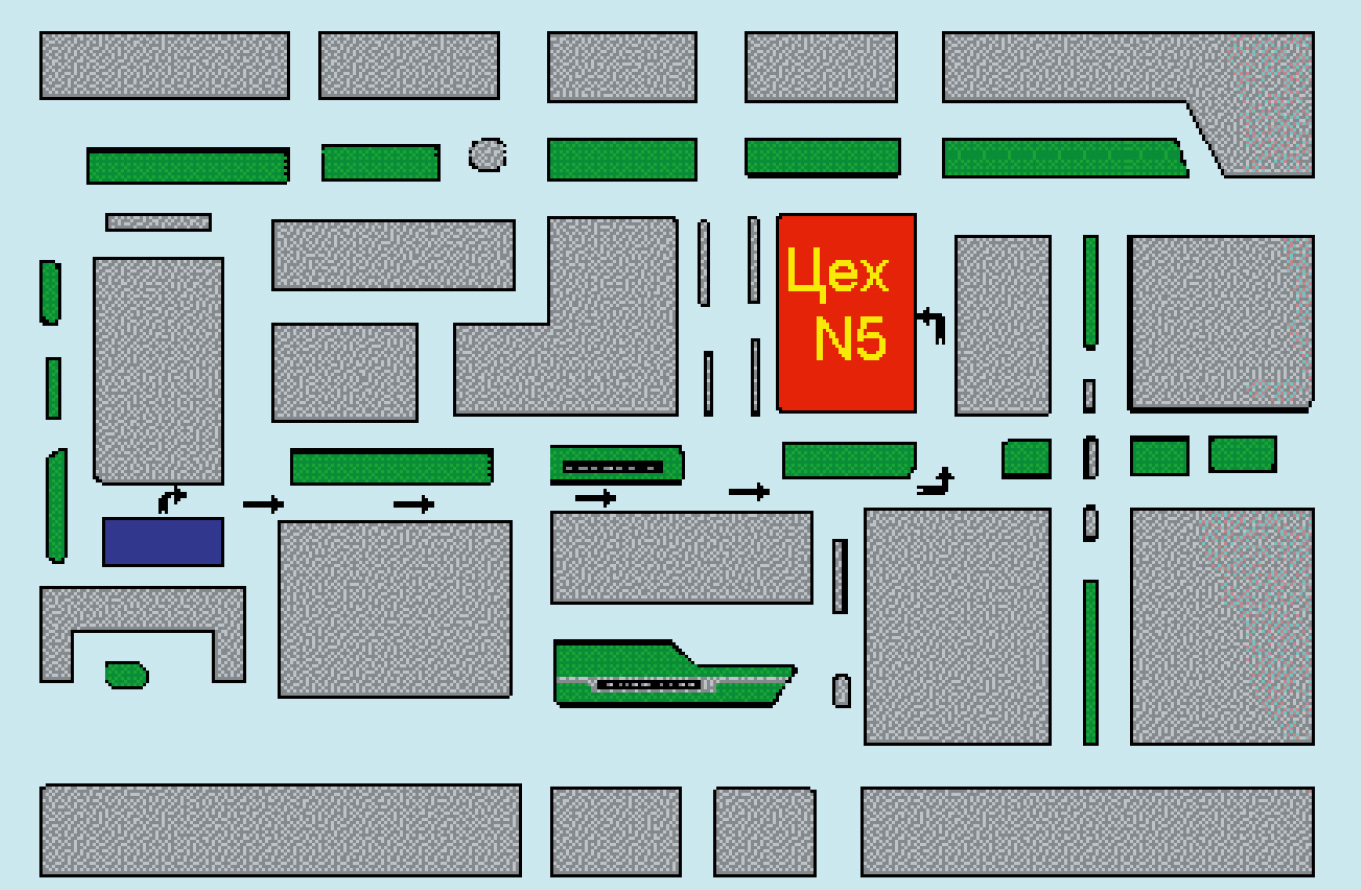

Ин­фор­ма­ция о со­сто­я­нии дат­чи­ков сиг­на­ли­за­ции не­пре­рыв­но счи­ты­ва­ет­ся ПКР не­пос­ред­ствен­но или че­рез мо­ду­ли ADAM и при сра­ба­ты­ва­нии дат­чи­ков пе­ре­да­ет­ся в ЦКР, и, ес­ли у ПКР есть со­б­ствен­ные сред­ст­ва из­ве­ще­ния или ото­бра­же­ния, вы­во­дит­ся по мес­ту. Пос­ту­пив в ЦКР, ин­фор­ма­ция об­ра­ба­ты­ва­ет­ся, про­из­во­дит­ся по­иск по­лу­чен­но­го ко­да дат­чи­ка в ба­зе дан­ных, и пос­ле оп­ре­де­ле­ния фак­та сра­ба­ты­ва­ния на эк­ран ви­де­о­мо­ни­то­ра вы­во­дит­ся тре­вож­ное со­об­ще­ние с крат­кой ха­рак­те­рис­ти­кой объ­ек­та и вклю­ча­ет­ся зву­ко­вой сиг­нал. В ре­зуль­та­те ре­ак­ции опе­ра­то­ра тре­вож­ное со­об­ще­ние и зву­ко­вой сиг­нал сни­ма­ют­ся, а на эк­ран вы­во­дит­ся ди­а­ло­го­вое ок­но (рис. 2), со­дер­жа­щее под­роб­ную ин­фор­ма­цию о мес­те сра­ба­ты­ва­ния, фа­ми­лию и те­ле­фон от­вет­ствен­но­го ли­ца, поз­во­ля­ю­щее про­смот­реть гра­фи­чес­кую ин­фор­ма­цию о под­ъ­ез­д­ных пу­тях, а так­же пла­ны зда­ния и по­ме­ще­ния, в ко­то­ром про­изош­ло сра­ба­ты­ва­ние (рис. 3). Ес­ли слу­чи­лось од­нов­ре­мен­ное сра­ба­ты­ва­ние не­сколь­ких дат­чи­ков, то, ак­ти­ви­зи­ро­вав кноп­ку «Дру­гие» ди­а­ло­го­во­го ок­на, мож­но пе­ре­йти на про­смотр ин­фор­ма­ции для сле­ду­ю­ще­го сра­бо­тав­ше­го дат­чи­ка.


Од­нов­ре­мен­но факт сра­ба­ты­ва­ния за­но­сит­ся в ба­зу дан­ных и фик­си­ру­ет­ся в жур­на­лах. В сис­те­ме под­дер­жи­ва­ет­ся ве­де­ние не­сколь­ких ви­дов жур­на­лов. В пол­ном жур­на­ле со­дер­жит­ся под­роб­ная ин­фор­ма­ция о сра­ба­ты­ва­нии и про­то­ко­ли­ру­ют­ся все дей­ст­вия опе­ра­то­ра, на­чи­ная с мо­мен­та ре­гис­тра­ции его в на-­ча­ле ра­бо­ты с ука­за­ни­ем да­ты и вре­ме­ни. Крат­кий жур­нал вклю­ча­ет таб­ли­цу с ин­фор­ма­цией о да­те, вре­ме­ни, на­име­но­ва­нии объ­ек­та и ох­ра­ня­е­мой зо­ны, а так­же ти­пе сра­ба­ты­ва­ния. Про­грам­ма поз­во­ля­ет на­зна­чать ре­жим ав­то­ма­ти­чес­ко­го вы­во­да крат­ко­го жур­на­ла на прин­тер в ре­аль­ном вре­ме­ни или за­пи-­си его в ука­зан­ный ка­та­лог, на­при­мер, на се­те­вой диск для до­сту­па к не­му по ло­каль­ной се­ти пред­при­ятия. Кро­ме двух ука­зан­ных жур­на­лов, су­щес­тву­ет еще слу­жеб­ный жур­нал, в ко­то­ром фик­си­ру­ют­ся все сбои в ра­бо­те ап­па­рат­но­го и про­грам­мно­го обес­пе­че­ния сис­те­мы.

Опе­ра­тор сис­те­мы мо­жет про­смат­ри­вать со­дер­жи­мое жур­на­лов в спе­ци­аль­ных ок­нах и при же­ла­нии мо­жет рас­пе­ча­тать лю­бой из них. Про­грам­ма поз­во­ля­ет лег­ко пе­ре­клю­чать­ся от од­но­го ок­на к дру­го­му, рас­па­хи­вать ок­но на весь эк­-ран, пе­ре­ме­щать ок­но по эк­ра­ну, за­кры­вать ок­но. Пол­ностью под­дер­жи­ва­ет­ся ра­бо­та с ма­ни­пу­ля­то­ром ти­па «мышь».

С точ­ки зре­ния опе­ра­то­ра, вза­и­мо-­дей­ст­вие с про­грам­мой сво­дит­ся к об­-ра­бот­ке ря­да ин­фор­ма­ци­он­ных или ди­а­ло­го­вых окон, вы­во­ди­мых на эк­ран мо­ни­то­ра при сра­ба­ты­ва­нии дат­чи­ка, при вы­бо­ре од­но­го из пун­к­тов ме­ню про­грам­мы или при на­жа­тии на оп­ре­де­лен­ную фун­кци­о­наль­ную кла­ви­шу.

Важ­ной осо­бен­ностью ЦСОПС яв­ля­ет­ся воз­мож­ность ее ра­бо­ты па­рал­лель­но с ши­ро­ко рас­прос­тра­нен­ны­ми кон­цен­тра­то­ра­ми «Ру­бин-6» и «То­паз». Та­кая воз­мож­ность до­сти­га­ет­ся за счет при­-ме­не­ния в сис­те­ме мо­ду­лей ADAM-4017 и не­об­хо­ди­ма, на­при­мер, на на­чаль­ной ста­дии внед­ре­ния сис­те­мы ЦСОПС. Ис­поль­зо­ва­ние мо­ду­лей ADAM-4017 поз­во­ля­ет так­же лег­ко раз­де­лять сиг­на­лы от дат­чи­ков ти­па СМК и «Ок­но», вклю­чен­ных в об­щий шлейф сиг­на­ли­зации, что де­ла­ет воз­мож­ным бо­лее точ­ное оп­ре­де­ле­ние ис­точ­ни­ка сра­ба­ты­ва­ния.

Су­щес­тву­ет не­сколь­ко ва­ри­ан­тов взя­тия объ­ек­тов под ох­ра­ну и сня­тия с ох­ра­ны. Один из ва­ри­ан­тов, — ког­да объ­ект ста­вит­ся под ох­ра­ну вруч­ную пос­ле звон­ка на цен­траль­ный дис­пет­чер­с­кий пункт. Дру­гим ва­ри­ан­том яв­ля­ет­ся ав­-то­ма­ти­чес­кая пос­та­нов­ка на сиг­на­ли­за­цию по вре­ме­ни. Здесь су­щес­тву­ет воз­мож­ность за­дать вре­мя пос­та­нов­ки, об­щее для всех объ­ек­тов пред­при­ятия или ин­ди­ви­ду­аль­но для каж­до­го объ­ек­та. Кро­ме то­го, мож­но взять объ­ек­ты под ох­ра­ну по мес­ту, с ПКР, име­ю­ще­го ин­тер­фейс с опе­ра­то­ром, ин­фор­ма­ция о чем пе­ре­да­ет­ся за­тем на ЦКР.

В це­лях пред­от­вра­ще­ния не­сан­кци­о­ни­ро­ван­но­го до­сту­па в про­грам­мах ЦСОПС пред­ус­мот­ре­но ис­поль­зо­ва­ние па­ро­лей. Каж­до­му ли­цу, ра­бо­та­ю­ще­му с сис­те­мой, при­сва­и­ва­ет­ся свой ин­ди­-ви­ду­аль­ный па­роль, ко­то­рый оно мо-­жет из­ме­нять, но при этом ему не­доступ­на ин­фор­ма­ция о па­ро­лях дру­гих лиц. На­и­­бо­лее важ­ные опе­ра­ции, та­кие как ре­дак­ти­ро­ва­ние баз дан­ных, мо­жет вы­пол­нять толь­ко ли­цо, об­ла­да­ю­щее осо­бы­ми пол­но­мо­чи­я­ми. По­ми­мо ис­поль­зо­ва­ния па­ро­лей, на­ибо­лее сек­рет­ные фай­лы и ба­зы дан­ных мо­гут за­шиф­ро­вы­вать­ся для ис­клю­че­ния до­сту­па к ним со сто­ро­ны ло­каль­ной се­ти пред­при­ятия.

Кро­ме сра­ба­ты­ва­ния дат­чи­ков ох­ран­ной или по­жар­ной сиг­на­ли­за­ции, в сис­те­ме от­сле­жи­ва­ют­ся, диф­фе­рен­ци­ру­ют­ся и фик­си­ру­ют­ся раз­лич­но­го ро­да не­ис­прав­нос­ти. К ним от­но­сят­ся про­па­да­ние пи­та­ния в шлей­фах сиг­на­ли­за­ции, у мо­ду­лей ADAM или не­ис­прав­ность са­мих мо­ду­лей, об­рыв се­ти RS-485, про­па­да­ние пи­та­ния у ПКР или их не­ис­прав­ность, сбои и от­ка­зы раз­лич­ных пе­ри­фе­рий­ных ус­тройств, под­клю­чен­ных к ЦКР и ПКР. Те из не­ис­прав­нос­тей, ко­то­рые мо­гут быть со­пря­же­ны с про­ник­но­ве­ни­ем на ох­ра­ня­е­мый объ­ект, вы­зы­ва­ют ге­не­ра­цию тре­вож­ных со­об­ще­ний.

В на­сто­я­щее вре­мя на­ча­та опыт­ная эк­сплу­а­та­ция пер­вой оче­ре­ди ЦСОПС на АООТ «Ярос­лав­неф­те­ор­гсин­тез» (г. Ярос­лавль). Про­грам­мное обес­пе­че­ние ЦСОПС пос­то­ян­но со­вер­шен­ству­ет­ся в сто­ро­ну по­вы­ше­ния его фун­кци­о­наль­нос­ти и над­еж­нос­ти. Ве­дет­ся раз­ра­бот­ка вер­сии про­грам­мно­го обес­пе­че­ния ЦКР для Windows. ●

О.Ю. Марьясин — программист фирмы «Автоматика»
В.П. Под­чи­щалов — директор филиала фирмы «Автоматика»
