Опыт модернизации систем управления транспортно-технологическими механизмами на ФГУП «ПО «МАЯК»

Введение

Расширяемый перечень номенклатуры перерабатываемых изделий, возрастающие требования по безопасности и контролю за ведением технологического процесса по передаче отработанного ядерного топлива (ОЯТ) в закрытых камерах постоянно требуют проведения на ФГУП «ПО «МАЯК» работ по совершенствованию систем управления транспортно-технологическими механизмами.

В данной публикации обобщён опыт, накопленный при тесном сотрудничестве ФГУП «ПО «МАЯК» (далее – предприятие) и АО «УРАЛТЕХМАРКЕТ» по выполнению реверс-инжиниринговых задач для систем управления транспортно-технологическими механизмами (СУТТМ), задействованными в процессах дистанционного управления при выполнении операций в закрытых камерах.

Речь в статье пойдёт о камерах, где производятся технологические операции с открытыми источниками радиоактивного излучения; ограничен доступ персонала; отсутствует прямой видимый контакт с оборудованием при производстве работ; исключён заход персонала при возникновении нештатных ситуаций и наличии источников радиоактивного излучения; присутству­ют пары от кислотно-щелочных дезактивирующих растворов.

Особенностью данных механизмов являются их крупные габариты и при этом выполнение точных координатных операций в условиях ограниченного пространства и люфтов в кинематической схеме, полная резервируемость кинематической схемы, наличие автоматических и дистанционно управляемых захватов, соответствие требованиям правил НП-043-18. При этом к работе данных механизмов предъявляются высокие требования по дистанционному выполнению точных координатных операций; наличию автоматических и полуавтоматических режимов работы; наличию взаимосвязанных технологических блокировок, передаваемых по цифровым сетям многоуровневой структуры; уровню информативности выполняемых операций и режимов работы; архивации режимов работы на удалённых серверах.

В качестве механизмов рассматрива­ются следующие:

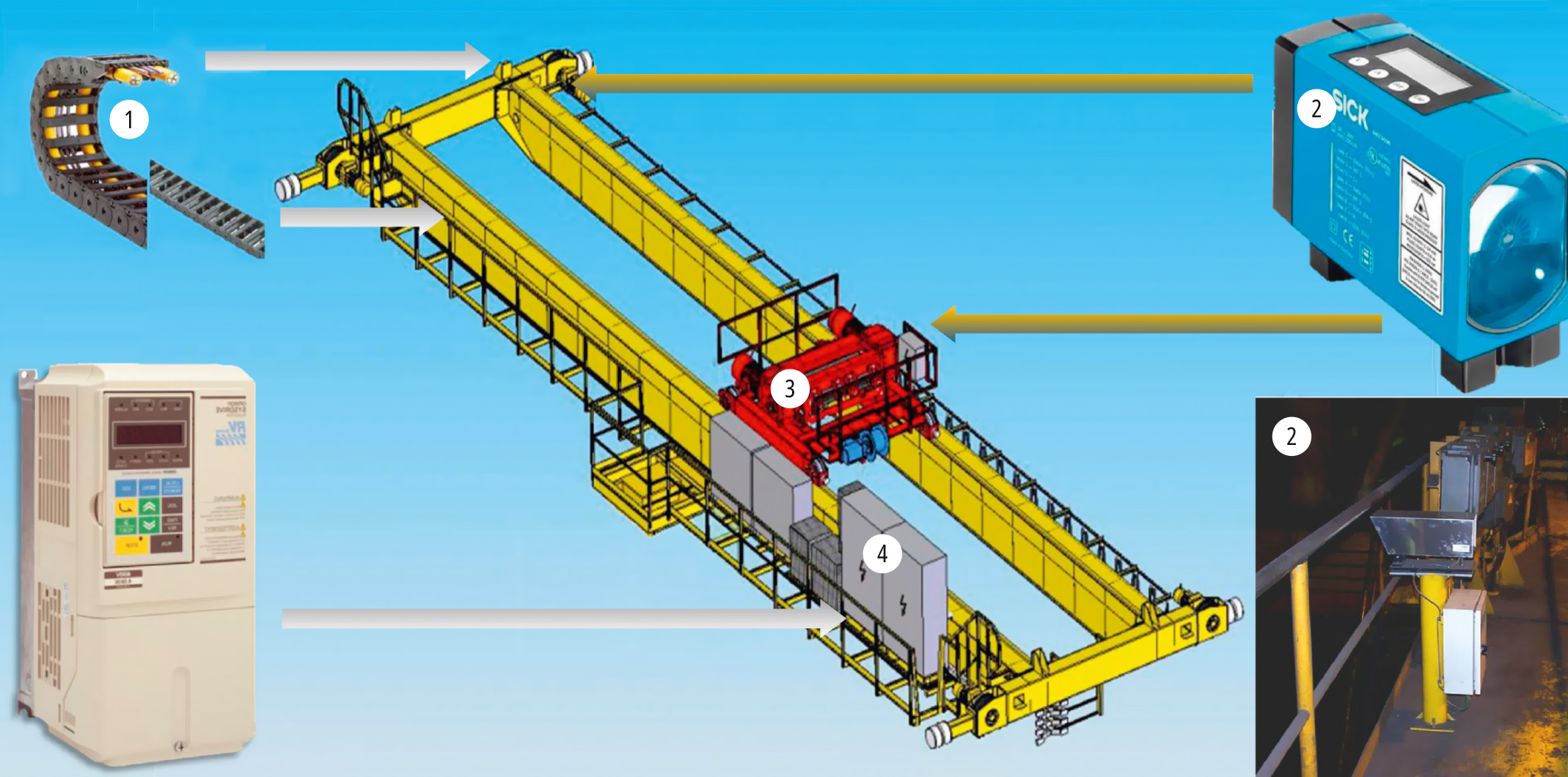

• тяжёлые транспортно-технологические механизмы (ТТМ) – краны специального назначения Q = 16,5 тонн, предназначенные для дистанционной работы с биологически вредными грузами (удовлетворяющие требованию правил НП-043-18 «Правила устройства и безопасной эксплуатации грузоподъёмных машин и механизмов, применяемых на объектах использования атомной энергии») (рис. 1);

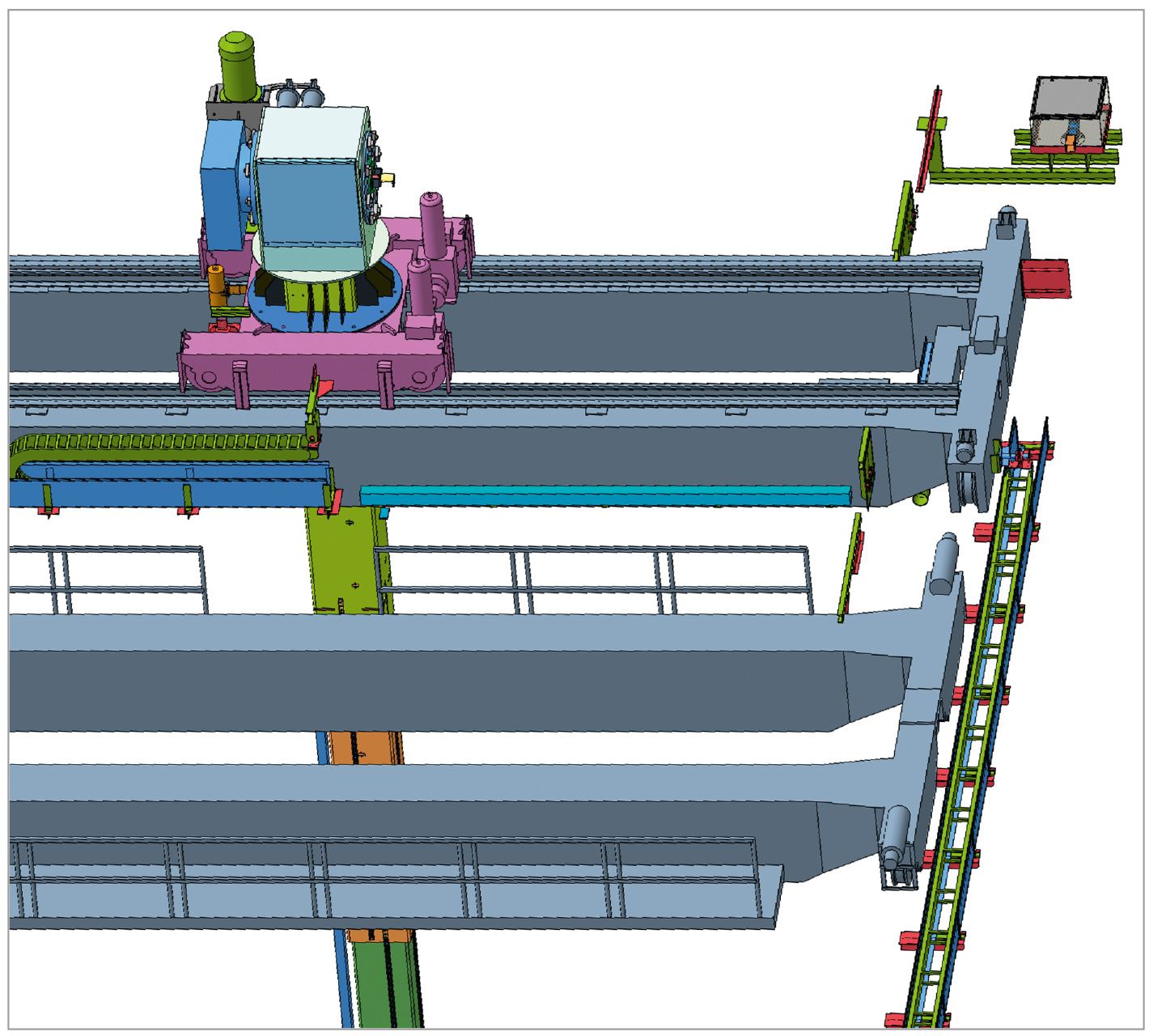

• некопирующие манипуляторы грузоподъёмностью Q до 500 кг (рис. 2).



Наличие агрессивных условий эксплуатации, малые габариты закрытых технологических камер, существенные длины транспортных коридоров, отсутствие прямого зрительного контакта, необходимость контроля выполнения технологических операций накладывает ряд специфических требований на построение СУТТМ:

• на механизмах не должно быть устанавливаемых открытым способом электронных и оптических компо­нентов;
• компактность подвижных токопод­водов;
• дистанционная управляемость меха­низмов;
• функциональное соответствие требованиям безопасности, а именно, возможность реализации алгоритмов: ядерно-опасных блокировок, антираскачки ядерно-опасных грузов, точного позиционирования ТТМ, возможности завершения операций при отказе основной схемы управления;
• устойчивость к работам в условиях жёсткого электромагнитного излу­чения;
• высокая точность позиционирова­ния ТТМ;
• гибкость в смене алгоритмов работы;
• информативность хода технологического процесса и ведение архивов.

Обзор-обоснование выбора схемотехники

Ранее существующие релейно-контактные системы управления могли удовлетворять перечисленным специфическим требованиям только частично. При этом следует отметить, что в силу относительно мощных сигналов управления (единицы, десятки ватт) в релейной схемотехнике степень ложных срабатываний из-за воздействия электромагнитных помех невелика. Поэтому жёстких требований по электромагнитной совместимости (ЭМС) к станциям управления на релейной схемотехнике не предъявлялось. Проблемы в релейно-контактной схемотехники в основном обусловливались: большим количеством реле даже в простейших алгоритмах работы; большим количеством проводниковых и кабельных линий связи; механическими отказами подвижных элементов реле; витковыми замыканиями в управляющих катушках. Кроме того, введение каких-то новых ядерно-опасных блокировок, функциональных усовершенствований в алгоритме работы, связанных с модернизацией технологических процессов, на релейно-контактной схемотехнике являлось весьма проблематичным, а в отдельных случаях и невыполнимым.

Современный уровень развития цифровой схемотехники позволяет полностью реализовать все названные выше специфические требования, накладываемые на построение СУТТМ.

Однако при выборе цифровой схемотехники следует руководствоваться следующим – управляющие сигналы маломощные (единицы, десятки милливатт) и в значительной степени подвержены воздействию электромагнитных помех. Поэтому при переходе от релейной схемотехники на цифровую следует в первую очередь выбирать цифровую схемотехнику фирм, способную устойчиво работать в условиях жёсткого электромагнитного излучения. К сказанному выше необходимо также добавить, что кроме правильно выбранной цифровой схемотехники необходимо на основе этой схемотехники грамотно, с соблюдением требований по электромагнитной совместимости, изготавливать шкафы управления.

В настоящее время в РФ действует ГОСТ 32137-2025, регламентирующий для предприятий ядерно-топливного цикла критерии жёсткого электромагнитного излучения и качества функционирования систем автоматики. По данному ГОСТ (приложение B) практически все помещения предприятия по переработке ОЯТ относятся к объектам с жёсткой электромагнитной обстановкой. Это определение усугубляется ещё и тем, что часть электронных средств систем автоматики необходимо располагать в условиях первой зоны на борту ТТМ. Это приводит к воздействию на них дополнительного электромагнитного излучения, создаваемого прямым ионизирующим излучением. Чтобы ослабить воздействие дополнительного электромагнитного излучения, электронные средства необходимо располагать на борту ТТМ под слоем биологической защиты. Практический опыт по внедрению систем автоматики на предприятии показывает, что при размещении электронных средств в первой зоне на борту ТТМ (в полях ионизирующего излучения до 10 рентген/час) для их защиты от дополнительного электромагнитного излучения необходим свинцовый бокс с толщиной стенки около 50 мм.

В настоящий момент времени на рынке РФ не выявлено фирм, выпускающих полный спектр средств автоматики (ПЛК-станции, сервосистемы, частотные регуляторы, цифровые ПИД-регуляторы, цифровые тиристорные регуляторы, лазерные и цифровые датчики, HMI-панели, промышленные сети передачи данных и т.п.), удовлетворяющих по требованиям ЭМС ГОСТ 32137-2025. В основном весь спектр средств автоматики РФ заявляется производителями для работы в условиях общепромышленного оборудования «общепрома», и лишь отдельные изделия позиционируются под ГОСТ 32137-2025, и то не под критерий качества А, который обозначает безотказную работу в условиях жёсткого электромагнитного излучения.

На основании более 20-летнего опыта эксплуатации оборудования фирмы OMRON можно уверенно сказать, что из зарубежной схемотехники именно оно имеет критерий качества функционирования А по ГОСТ 32137-2025 – безотказная работа в условиях жёсткого электромагнитного излучения. Данное утверждение также подтверждается протоколами испытаний, проведённых на ФГУП «ПО «МАЯК» в 2014 году, на ЭМС станций управления, изготовленных на схемотехнике OMRON.

На предприятии по переработке ОЯТ на схемотехнике OMRON построены десятки систем автоматики для управления ТТМ и энергетическими узлами. На данной схемотехнике реализованы алгоритмы релейной автоматики и законов автоматического регулирования. СУТТМ, выполненные на схемотехнике OMRON, более двадцати лет безотказно управляют ТТМ – отсутствуют самоходы и зависания механизмов, что особенно критично при транспортировке ОЯТ.

Требования к функциональным возможностям СУТТМ

При построении СУТТМ задействованными в цикле по переработке ОЯТ следует продумывать вопросы по созданию: компактных подвижных токоподводов; систем точного позиционирования механизмов, имеющих люфты в кинематической схеме; систем весоизмерения с электронными компонентами, располагаемыми в первой зоне, систем антираскачки грузов, систем силового электропривода, технологических систем, удовлетворяющих требованиям НП-043-18.

Подвижные токоподводы

Подвижные токоподводы к ТТМ могут быть двух типов: шлейфовые и траковые.

Шлейфовые токоподводы

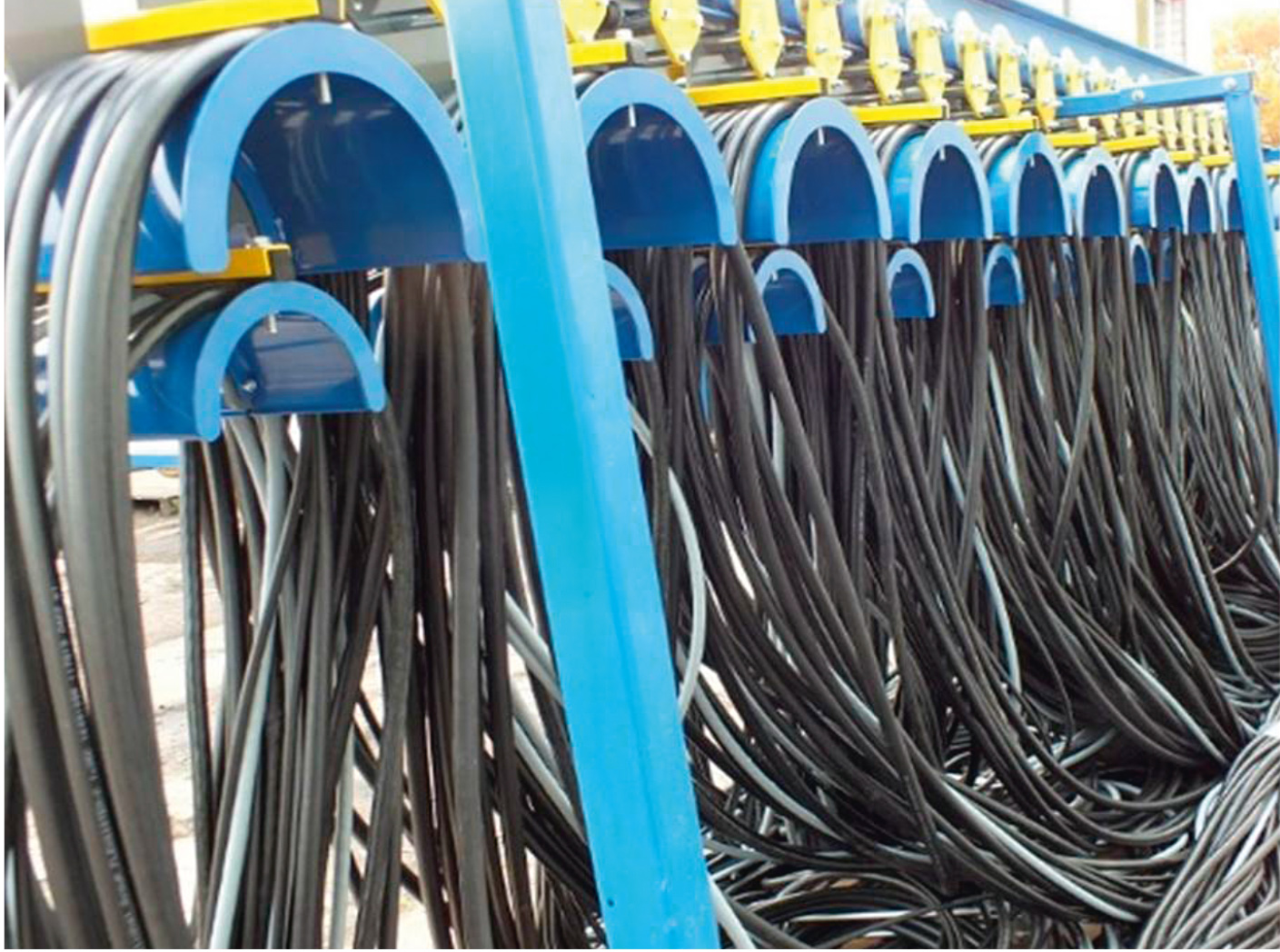

Шлейфовые токоподводы (рис. 3) представляют собой набор силовых и контрольных кабелей, укладываемых в виде петель на каретки, перемещаемых по направляющим вдоль пути ТТМ.

Достоинством таких токоподводов является относительная простота их конструкции.

Недостатками является следующее:

• наличие изгибов кабелей в местах подвеса их на каретки и, как следствие, обломы жил кабелей в местах их растяжения/сжатия;
• мёртвые зоны, не обслуживаемые ТТМ, создаваемые смыканием кареток;
• необходимость пространства на ниж­них ярусах для укладывания петель токоподвода.

Траковые токоподводы

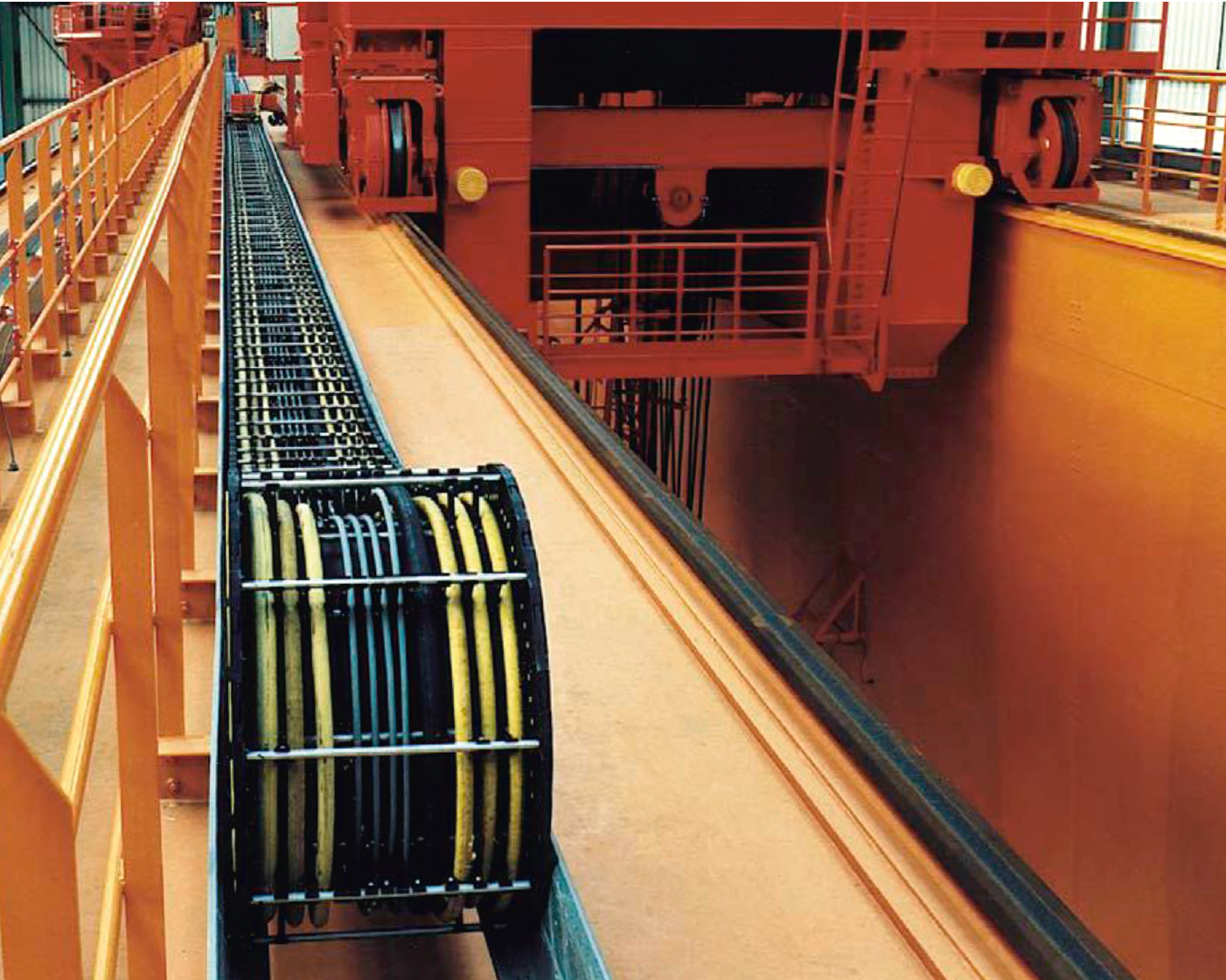

Траковые токоподводы (рис. 4) представляют собой лоток, в который укладывается траковая кабельная цепь. Лоток прокладывается вдоль пути перемещения механизма.

Недостатком таких токоподводов является их высокая стоимость, точность монтажа лотка относительно пути ТТМ, относительная сложность бугельного устройства (необходимость водила для компенсаций расхождений между путями ТТМ и лотками кабельной цепи), наличие кабелей с относительно малым радиусом изгиба.

Достоинствами траковых токоподво­дов являются:

• компактность, не требует значительного специально выделенного прост­ранства для размещения;
• щадящий режим работы кабелей, уложенных в кабельную цепь, и, как следствие, отсутствие обломов жил кабелей;
• отсутствие мёртвых зон, не обслужи­ваемых ТТМ;
• возможность значительной экономии кабельной продукции и траковой цепи в случае начала токоподвода с середины пути ТТМ.

Системы силового электропривода

На ТТМ, перемещающих ОЯТ, используются следующие типы схем силового электропривода:

• контакторно-силовая схема (КСС);
• частотно-регулируемая схема (ЧРС);
• сервосистема;
• с линейным электроприводом.

При выборе схемы электропривода следует учитывать, что для дистанционно управляемых ТТМ с целью повышения уровня ремонтопригодности силовой схемы, панели с силовыми коммутаторами целесообразно располагать на ЩСУ в чистой зоне в условиях свободного доступа. Однако это вызывает значительный перегруз кабелями подвижных токоподводов.

Далее рассмотрены используемые варианты построения силовых схем для дистанционно управляемых ТТМ, отмечены их плюсы и минусы.

Контакторно-силовая схема
КСС – это наиболее простая по своему исполнению система силового привода. Как правило, она используется в малоответственных механизмах, не требующих высокой точности позиционирования, плавных разгонов и торможений, компактных тормозных систем, изменяемых ускорений и скоростей перемещения.

С целью сокращения количества силовых кабелей в подвижном токоподводе КСС устанавливается на борту ТТМ. При этом необходимо обеспечивать защиту силовых контактов пускателей от электрокоррозионного износа. Защита обеспечивается путём реализации алгоритма включения пускателей в бестоковую паузу. А именно, сначала, в соответствии с заявкой, при отсутствии силового напряжения собирается КСС на борту ТТМ. Затем собранная КСС сравнивается с заявкой, и, в случае полного совпадения, даётся команда на включение питающего пускателя, установленного на силовой панели в чистой зоне. На КСС подаётся напряжение. Отключение осуществляется в обратном порядке.

Достоинства КСС: простота и возможность значительного сокращения силовых кабелей в подвижном токоподводе до одного.

Недостаток КСС: отсутствие защитных автоматических выключателей для токоприёмников (электродвигатели механизмов), необходимость организации цифровой схемы токовой защиты, возможность одновременной работы только одним движением.

Частотно-регулируемая схема
Частотно-регулируемая схема предполагает изменение скорости вращения силового электродвигателя за счёт изменения частоты питающего напряжения. Такая схема реализуется, как правило, за счёт применения частотных регуляторов. При этом на выходе частотных регуляторов при изменении частоты пропорционально изменяется и величина питающего напряжения, поэтому момент электродвигателя сохраняется неизменным в течение всего частотного диапазона.

Достоинства ЧРС:

• простота построения схем регулирования скорости электродвигателей;
• возможность построения следящих систем с обратной связью (в том числе ПИД-регуляторов);
• возможность реализации режимов плавного разгона, торможения ме­ханизмов;
• возможность реализации режимов антираскачки грузов и антиперекосов мостов мостовых кранов с большими пролётами;
• возможность динамического торможения электродвигателей механизмов и как следствие уменьшения габаритов тормозного устройства ТТМ;
• плавность вращения электродвигателей. Отсутствие дискретных вра­щательных рывков;
• возможность контролировать токовые и моментные перегрузки электродвигателей механизмов.

Недостатки ЧРС:

• наличие мощного электромагнитного излучения. Как следствие это требует принятия специальных мер по его снижению. А именно, применение силовых экранированных электрокабелей со свитыми жилами (для создания эквивалента клетки фарадея). При этом экранированные кабели создают паразитные ёмкости, которые являются цепями для высокочастотных токов утечки. Чтобы уменьшить токи утечки и тем самым защитить от перегрузок выходные IGBT-сборки частотных регуляторов, необходимо применять низкоёмкостные силовые экранированные кабели. В ответственных случаях дополнительно, когда вместе с силовым кабелем от частотного преобразователя, в токоподводе рядом, укладывается слаботочный кабель цифровых или аналоговых цепей, на выходе частотного преобразователя нужно применять синусно-косинусные фильтры, сглаживающие мощные фронты прямоугольных им­пульсов напряжения;
• необходимость создания мощного контура заземления для частотных преобразователей (в соответствии с инструкцией применения);
• невозможность построить компактные координатные следящие сис-
• темы.

Сервоприводная схема
Основу данной схемы составляет сервостанция и подключаемый к ней сервомотор. Достоинством данных систем является: наличие трёхконтурных систем регулирования по координате, скорости и моменту; возможность создания компактных следящих систем. На первый взгляд, всё очень компактно и функционально. Однако данные системы наилучшим способом подходят только для систем позиционирования, так как при регулировании скорости система обратной связи допускает рывки в перемещении механизмов. Кроме того, датчики координат у данных систем встроены в электродвигатели, и поэтому в данных системах позиционируется не исполнительный механизм, а вал электродвигателя. Вполне очевидно, что при обрыве кинематической схемы или наличии люфтов в ней исполнительный механизм или вообще не будет перемещаться, или будет позиционироваться с большой погрешностью.

В первом случае механизм будет стоять, а его координата на пульте управления будет изменяться вместе с вращением электродвигателя.

Во втором случае для обеспечения точности позиционирования требуются датчики реперных точек, количество которых напрямую зависит от расстояния перемещения ТТМ.

Также сервосистемы требуют как минимум два электрокабеля между сервостанцией и серводвигателем, что при ТТМ с большим количеством приводов (до десяти) приведёт к значительным по габаритам подвижным токоподводам. Особенно это проблематично при значительном расстоянии (до сотен метров) перемещения ТТМ.

Таким образом, сервосистемы в основном целесообразно применять на механизмах с надёжной, безлюфтовой кинематикой и в системах, не требующих ограничений по размерам подвижных токоподводов.

Линейный электропривод
В линейном электроприводе вращающкеся магнитное поле разворачивается в длину благодаря линейной конструкции статора и становится выталкивающим в ту или иную сторону в зависимости от фазировки питающего напряжения. При этом, если на обмотки статора подаётся переменное напряжение, то магнитное поле создаётся ускоряющим, если подаётся постоянное напряжение, то магнитное поле создаётся тормозным.

На ТТМ крепится роторная пластина, которая взаимодействует с полем статора.

Достоинства линейного электропривода:

• отсутствие на ТТМ электродвигателей и каких-либо токоподводов;
• возможность перемещения значительных масс грузов с большими скоростями, что особенно актуально при перемещении грузов с ионизирующим излучением.

Недостатки линейного электропри­вода:

• громоздкость схемы релейно-силового коммутатора (наличие на один статор схемы подачи переменного и постоянного напряжения);
• сложность алгоритма управления – создание бегущего магнитного поля, синхронного с перемещением ТТМ;
• сложность алгоритма точного пози­ционирования ТТМ;
• дополнительная громоздкость схемы для создания системы поиска ТТМ в случае его потери из-за рассинхронизации бегущего магнитного поля и позиции ТТМ.

Из анализа типов построения схем силовых электроприводов можно сделать выводы:

• если на выходе за источником тока, представляющим собой силовую питающую сеть или частотный регулятор, устанавливается КСС на борту транспортного механизма, то можно значительно сократить силовые кабели в подвижном токоподводе;
• если необходимо создать относительно компактную схему координатного позиционирования ТТМ и при этом размеры подвижного токоподвода несущественны, то можно использовать сервоприводную схему;
• если механизм, перемещаемый в первой зоне, должен быть максимально простой конструкции (нет электродвигателя, нет подвижного токоподвода), то можно использовать схему линейного электропривода.

В случае размещения КСС на ТТМ на его борту должно быть установлено ещё и логическое устройство, которое по командам с центральной ПЛС управляло бы пускателями КСС и дополнительно обрабатывало информацию от цифровых и аналоговых датчиков. При этом для связи центральной ПЛС и бортового логического устройства в подвижном траковом токоподводе необходимо проложить кабель цифровой шины.

Бортовые схемы КСС и логические устройства функционально должны быть разделены на узлы для управления основными электродвигателями и резервными электродвигателями. Соответственно и электрокабели (силовой и цифровой) должны быть индивидуальными для основного и резервного узлов.

Таким образом устанавливается резервируемость бортовой схемы на случай отказа одной из её ветвей – основной или резервной.

При этом следует отметить, что для защиты пускателей КСС от электрокоррозионного износа схема КСС должна работать в бестоковую паузу, а логическое бортовое устройство должно располагаться под слоем биологической защиты.
Учитывая варианты построения систем силового электропривода, требований по точному позиционированию механизмов, имеющих люфты в кинематической схеме; наличию систем весоизмерения с электронными компонентами, располагаемыми в первой зоне; наличию информационных систем, удовлетворяющих требованиям НП-043-18, за основу был взят вариант трёхуровневой структурной схемы СУТТМ.

Структурная схема СУТТМ

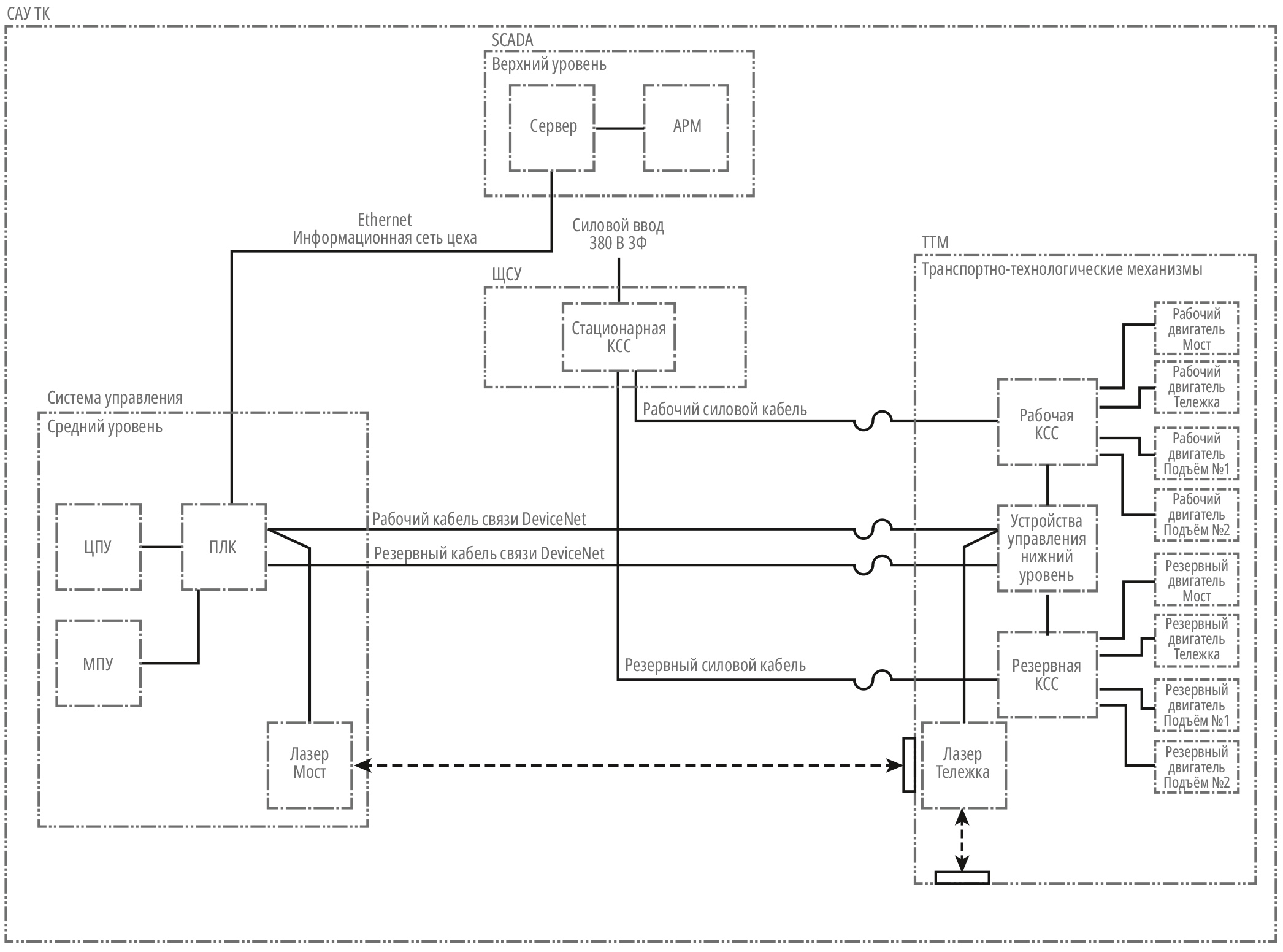

Структурная схема СУТТМ представлена на рис. 5.

Нижний уровень – это силовые сборки КСС, цифровые модули ввода/вывода, концевые выключатели, координатные и весоизмерительные системы, цифровые датчики, объединённые цифровой шиной полевого уровня. Данные устройства устанавливаются на борт ТТМ. При размещении в первой зоне, в условиях ионизирующего излучения, электронные устройства устанавливаются внутри свинцовых боксов. При этом оптика лазерных дальномеров защищается от прямого воздействия ионизирующего излучения.

В качестве координатных систем, необходимых для выполнения точных операций ТТМ, можно рассмотреть следующие:

• системы на основе цифровых датчиков угловых перемещений (ДУП);
• системы цифрового лазерного позиционирования (СЛП);
• системы на основе датчиков резольверного типа (ДРТ).

Достоинства ДУП: относительно невысокая стоимость, компактность установки, передача информации по цифровой шине полевого уровня, простая реализация систем измерения скорости работы грузовой подвески.

Недостатки ДУП: отсутствие точности и повторяемости координаты при наличии люфтов в кинематической схеме механизма, отсюда необходимость в организации датчиков – реперных точек; необходимость отбора мощности на вал ДУП от кинематической схемы механизма, отсюда неверная информация с датчика в случае обрыва отбора мощности; для датчиков инкрементного счёта отсутствие памяти координаты, отсюда необходимость алгоритмической организации сохранения координаты; требуется защита от ионизирующих излучений.

Достоинства СЛП: бесконтактная система позиционирования, лазер устанавливается стационарно или на борт механизма и направляется в лазерную мишень; точность координатной информации не зависит от люфтов кинематической схемы; передача информации по цифровой шине полевого уровня.

Недостатки СЛП: высокая стоимость, требуется защита от ионизирующих излучений, требуется лазероотражатель.

Достоинства ДРТ: относительно невысокая стоимость, компактность установки, простая реализация систем измерения скорости работы грузовой подвески, не требуется защита от ионизирующего излучения.

Недостатки ДРТ: отсутствие точности и повторяемости координаты при наличии люфтов в кинематической схеме механизма, отсюда необходимость в организации датчиков – реперных точек; необходимость отбора мощности на вал ДРТ от кинематической схемы механизма, отсюда неверная информация с датчика в случае обрыва отбора мощности; отсутствие памяти координаты, отсюда необходимость алгоритмической организации сохранения координаты; маломощный аналоговый информационный сигнал, отсюда плохая совместимость по ЭМС.

В качестве систем измерения массы поднимаемого груза можно рассмотреть следующие тензометрические сис­темы:

• тезнзодатчик устанавливается наверху в силовой части грузовой подвески (опора канатоведущего барабана, уравнительный блок и т.п.);
• тензодатчики устанавливаются внизу на захвате грузовой подвески.

В первом случае кинематика весоизмерительной схемы относительно простая. Но точность измерения ограничивается большим коэффициентом полиспаста, кроме того, весоизмерительные показания будут иметь определённый диапазон колебаний, связанный с большой степенью подвижности грузового барабана во время горизонтальных перемещений.

Во втором случае точность измерения значительно выше и не зависит от коэффициента полиспаста и степени раскачивания грузовой подвески, но требуется контрольный кабель сверху – с тележки крана, вниз – на грузовую подвеску.

Расположение устройств нижнего уровня на борту ТТМ значительно сокращает количество силовых и контрольных электрокабелей в подвижном токоподводе, что особенно актуально для транспортно-технологических механизмов, перемещающихся в условиях ограниченного пространства.

Средний уровень – это стационарная часть КСС и программно-логические станции управления (PLC) различных технологических узлов и отделений. Станции взаимодействуют с пультами дистанционного и местного управления, построенных, как правило, на HMI-панелях и кнопочных модулях. При этом в транспортных системах часть HMI-панелей имеет функцию вывода на управляющий экран изображения с TV-камер. Такая функция необходима для обеспечения контроля безопасности при передаче чехлов с ОЯТ через перекрытия в транспортном коридоре.

При большом количестве смотровых окон, расположенных в горизонтали на одном уровне, можно несколько окон охватить одним пультом управления, перемещающимся по направляющим под окнами. При этом при подходе к очередному окну можно выбрать на терминальной панели необходимый для данного окна экран управления.

PLC-станции различных узлов и отделений связаны в единую промышленную цифровую сеть передачи данных. Данная сеть среднего уровня необходима для обмена информацией между PLC-станциями с целью реализации защит и взаимных блокировок между технологическими узлами и отделениями.

Стационарная часть КСС – это вводные силовые панели, которые подают силовое питание на бортовые КСС.

А именно, PLC-станция по алгоритму работы в бестоковую паузу проверит корректность заявки относительно собранной схемы КСС на борту ТТМ и в случае полного совпадения даст команду на включение токового пускателя стационарной части КСС. Данные токовые пускатели для основных и резервных узлов должны быть с запасом по номиналу относительно пускателей бортовых панелей КСС так как работают под силовой электрической нагрузкой.

Верхний уровень – это передача с PLC-станций узлов информации о режимах работы технологического оборудования на серверную станцию.

Серверная станция с помощью SCADA-пакета архивирует и в мультипликативной форме отображает ход технологического процесса. Серверная станция подключена к цифровой сети заводского уровня Ethernet. Связь цифровой сети заводского уровня с PLC-станциями среднего уровня осуществляется через шлюзы сетей передачи данных.

Кроме того, верхний уровень – это автоматизированные рабочие места (АРМ) пользователей заводской сети, у которых на персональных компьютерах установлен пакет инструментального программного обеспечения.

Данный пакет позволяет дистанционно контролировать и вводить корректировку в алгоритм работы механизмов.

Алгоритмы работ

Станции управления транспортно-технологическими механизмами работают по различным алгоритмам.

Релейно-контактная логика
А именно, на среднем уровне с местного или дистанционного пульта уп­равления формируется заявка на перемещение какого-либо механизма. PLC-станция обрабатывает данную заявку на соответствие технологическим защитам и блокировкам.

В случае сохранения заявки она отправляется для исполнения на бортовое логическое устройство ТТМ. КСС бортового уровня по алгоритму бестоковой паузы (см. раздел «Контакторно-силовая схема») включает заявленный механизм. Снятие заявки осуществляется либо с пульта управления, либо от срабатывания технологических защит и блокировок, в том числе защит от превышения номинальных токов и силовых моментов.

Бортовые КСС не имеют силовых автоматических выключателей, так как при их срабатывании невозможно в условиях вредного биологического фактора подняться на борт ТТМ и включить силовой автоматический выключатель. Поэтому алгоритм управления ТТМ включает в себя и узел цифровой токовой защиты.

Для ТТМ группы А по НП-043-18 требуется иметь тормозные системы отдельно на каждый из приводов (основной, резервный) механизма подъёма груза. При этом на каждой тормозной системе должны быть устройства растормаживания, приводимые в действие как от основного электропривода, так и от резервного.

Такой алгоритм работы бортовой КСС всегда обеспечит растормаживание механизма подъёма при отказе одного из устройств механизма растормаживания.

Закон автоматического регулирования
Один из алгоритмов автоматического регулирования – это алгоритм обеспечения антираскачки груза на грузовой подвеске ТТМ.

Амплитуда раскачки груза не зависит от его массы, а зависит только от высоты подвеса. Чем больше высота подвеса, тем больше амплитуда раскачки.

Для реализации алгоритма антираскачки перемещение ТТМ в линейных координатах должно осуществляться от схемы регулирования скорости (например, частотный преобразователь). При старте ТТМ груз в силу своей инертности стоит на месте и на подвесе отклоняется назад, запаздывая за ТТМ. Устройство регулирования скорости должно понизить скорость ТТМ с тем, чтобы груз выровнялся на подвесе под ТТМ. При торможении ТТМ груз в силу своей инертности отклоняется и опережает ТТМ. Устройство регулирования скорости должно повысить скорость ТТМ с тем, чтобы груз снова выровнялся на подвесе под ТТМ.

Алгоритм автоматического удержания от перекоса моста ТТМ с большой шириной пролёта (электронный вал)
Для избежания перекоса ТТМ, имеющего широкий пролёт моста, ранее приводные станции мостов строились по схеме с общим валом. То есть противоположные колеса моста крутились через общий вал от одного электродвигателя с одинаковой скоростью. В настоящее время для облегчения построения кинематики мостового электропривода схема с общим валом практически не применяется. Каждое противоположное колесо оснащается своим независимым электроприводом. В такой кинематической схеме и при больших пролётах моста нужно жёстко синхронизировать скорость вращения противоположных колёс. С этой целью на противоположные колеса ставят схемы регулировки скоростей этих колёс. А именно, на сами колеса ставят датчики скорости вращения колёс. Далее устанавливают обратную связь между данными датчиками и схемами регулировки скорости колёс и тем самым добиваются синхронизации скорости противоположных колёс. Данный алгоритм синхронизации называется электронным валом.

SCADA-система

SCADA-система должна быть чисто информативной и не должна выполнять роль пульта управления, чтобы неисправность операционной системы PC совместимого компьютера не повлияла на работоспособность ТТМ. Отказ SCADA-системы должен приводить лишь к потере данных по архивированию режимов. На верхнем уровне SCADA-система отображает работу ТТМ в мультипликативной форме на экране монитора удалённого пользователя. Одновременно режим работы ТТМ архивируется на серверной станции.

Заключение

ФГУП «ПО «МАЯК» постоянно совершенствует технологию передачи транспортными механизмами ОЯТ в закрытых камерах, учитывая высокие требования по безопасности и контролю технологического процесса (соответствие требованиям правил НП-016-05, НП-043-18); отказоустойчивости систем управления к работам в условиях жёсткого электромагнитного излучения (соответствие требованиям ГОСТ 32137-2025), ведению архивов выполняемых технологических операций, внедрению автоматических и полуавтоматических режимов работы.

Рассмотренные варианты построения СУТТМ в течение более 20-летнего срока эксплуатации на ФГУП «ПО «МАЯК» показали свою надёжность в работе, гарантированность в доведении технологических операций до конца, высокую устойчивость по ЭМС (подтверждено протоколами испытаний оборудования изготовленного АО «УРАЛТЕХМАРКЕТ» на ФГУП «ПО «МАЯК» в 2014 году), стабильность в реализации технологических защит и блокировок, информативность хода ведения технологического процесса, возможность удалённого мониторинга режимов работы. Достигнутый положительный опыт успешного внедрения и безотказная эксплуатация систем стали возможны благодаря тесному взаимодействию и совместным усилиям профессиональных специалистов ФГУП «ПО «МАЯК» и АО «УРАЛТЕХМАРКЕТ». ●
