Введение
Стандарт IEEE 802.3cg-2019, введший физическую спецификацию 10BASE-T1L, был разработан как современная замена промышленных полевых шин – PROFIBUS PA и Foundation Fieldbus. Единственная витая пара с волновым сопротивлением 100 Ом обеспечивает передачу данных со скоростью 10 Мбит/с на расстояние до 1000 м в стандартном режиме и до 1500 м в реализациях отдельных производителей. Функция питания по линии данных PoDL (Power over Data Line, IEEE 802.3bu) обеспечивает мощность до 15 Вт на порт – достаточно для питания промышленной IP-камеры или SIP-телефона без отдельного кабеля электроснабжения [1].Логика применения технологии в системах видеонаблюдения очевидна: вместо традиционной связки «оптический кабель + уличный шкаф с PoE-коммутатором + кабель 220 В» – единственный двухпроводный кабель от центрального коммутатора до каждого оконечного устройства. Однако в реальных проектах возникает вопрос: применима ли данная концепция не только для видеонаблюдения, но и для одновременного решения смежных задач – диспетчерской связи и подключения удалённых рабочих мест?
Настоящая статья отвечает на этот вопрос на основе анализа реального технического задания на модернизацию АЗС промышленного предприятия в условиях континентального климата Центрального Казахстана.
Анализ технического задания
Техническое задание на модернизацию АЗС промышленного предприятия (г. Темиртау, Карагандинская область, 2026 г.) содержит требования к трём классам полевого оборудования, традиционно реализуемым по отдельным кабельным инфраструктурам.Система видеонаблюдения

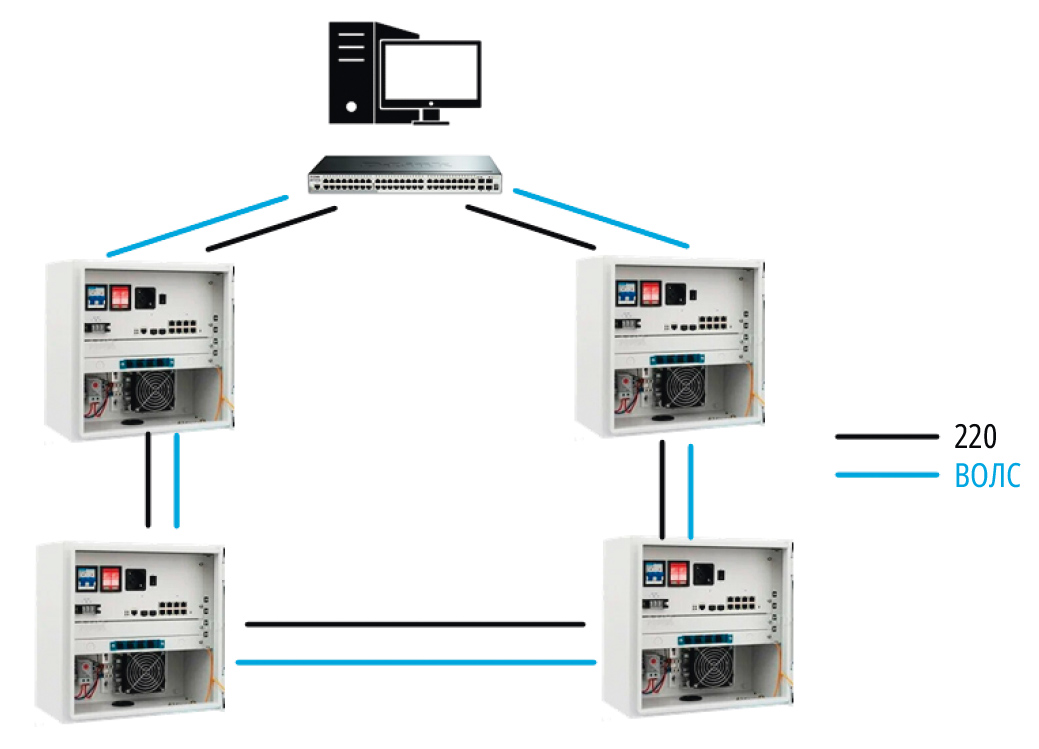

ТЗ предписывает построение системы на IP-видеокамерах с топологией сети «Кольцо» с резервированием (рис. 1). Требования к камерам: разрешение не менее 4 Мп, степень защиты IP67, диапазон рабочих температур −40…+50°C для уличных исполнений (корпус + термокожух). Для узлов распределения ТЗ требует уличных коммутационных шкафов со степенью защиты не менее IP66, встроенным ИБП (резерв не менее 1 часа), системой обогрева и охлаждения, мониторингом по SNMP. Расстояние от шкафа до камеры – не более 80 м.Данные требования полностью соответствуют характеристикам широко применяемых решений класса TFortis PSW-2G+UPS-Box – признанных отраслевых стандартов для уличного видеонаблюдения в суровых климатических условиях.
Диспетчерская телефонная связь (ОДС)
ТЗ предписывает организацию оперативно-диспетчерской связи (ОДС) с применением телефонного кабеля марки ТПП и аппаратов типа ТАШ-1П – проверенного и широко применяемого решения для промышленных объектов. Коммутатор ОДС должен поддерживать гибридную архитектуру (аналог + IP), групповые и циркулярные вызовы, экстренный вызов, горячую линию, запись переговоров. Кабельные трассы для телефонии и видеонаблюдения по ТЗ прокладываются раздельно в металлических трубах.Климатические условия

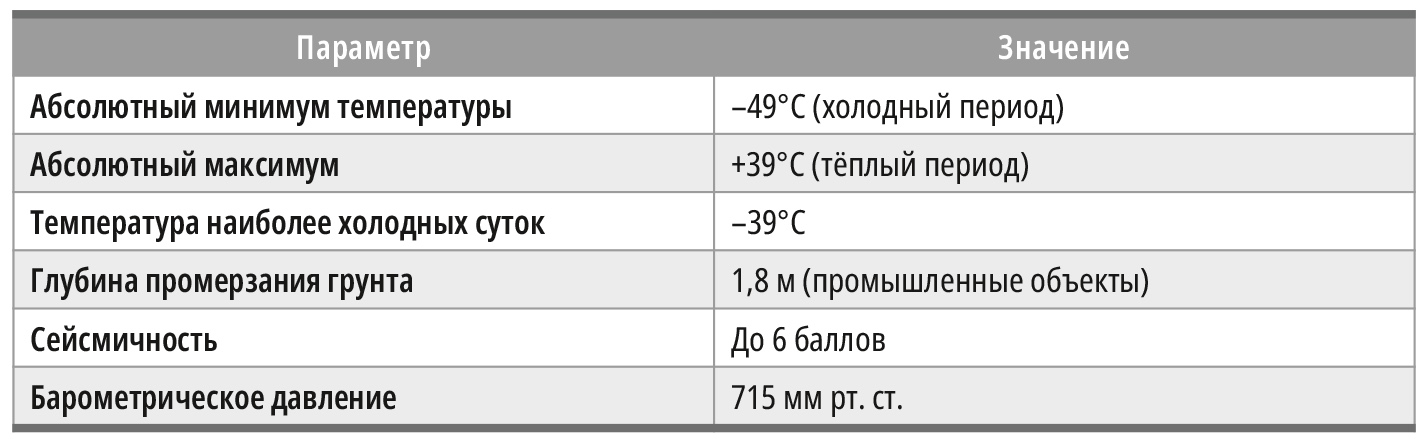

Климатические условия (табл. 1) являются определяющим фактором при выборе оборудования: все полевые устройства должны сохранять работоспособность при температурах ниже −40°C, что существенно сужает круг применимых решений и увеличивает требования к системам обогрева шкафов.Классическое решение: анализ состава и затрат

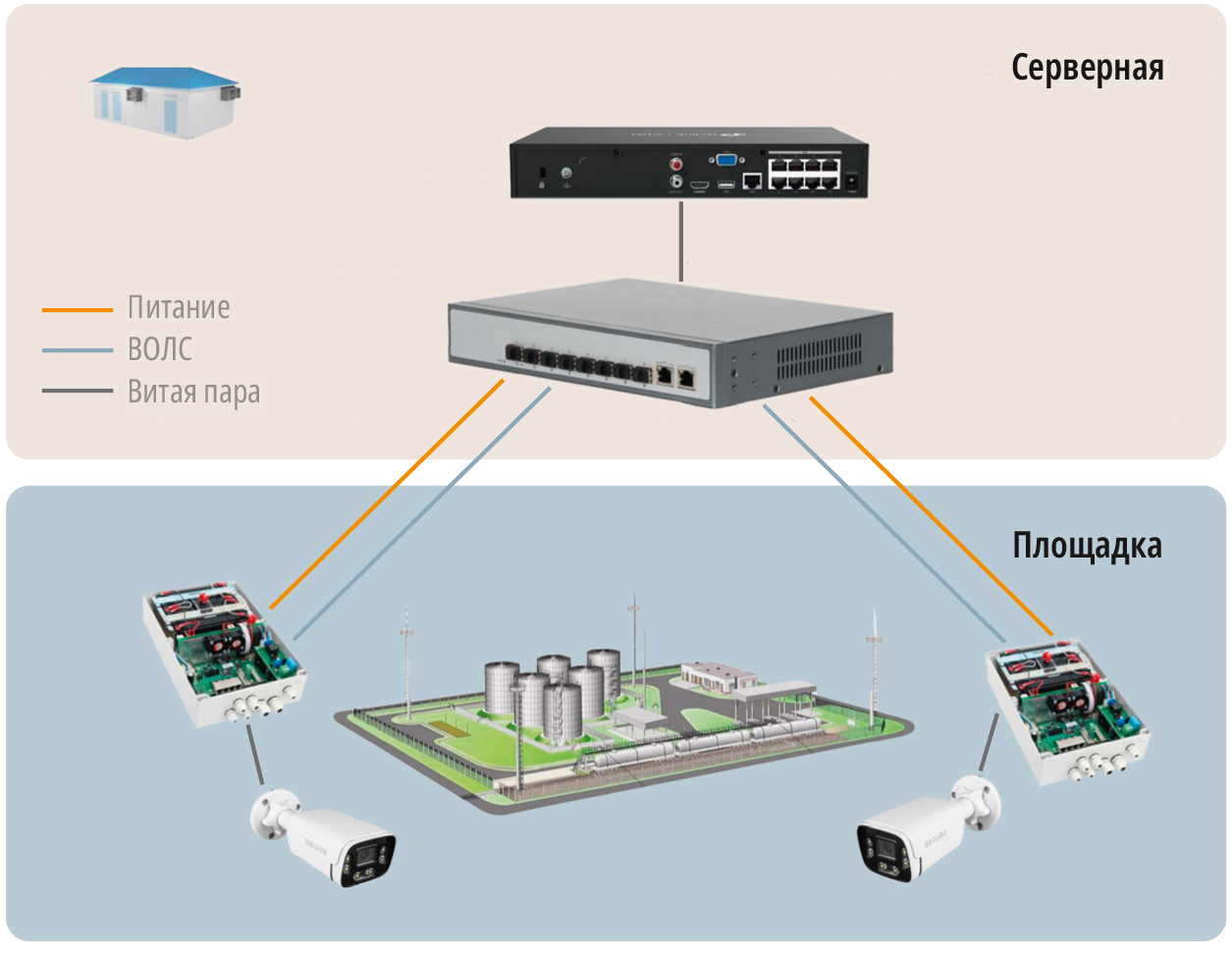

Для АЗС (Нефтебаз) с периметром 200×200 м и 21 точкой видеонаблюдения классическое решение включает три независимые кабельные системы: волоконно-оптическую магистраль (видеонаблюдение), кабель питания 220 В (электроснабжение шкафов), кабель ТПП (телефония).Видеонаблюдение
По топологии «Кольцо» от центрального узла в операторной прокладывается одномодовый оптический кабель КС-ОКЛ 8 жил по периметру площадки (~960 м с запасом). К кольцу подключаются 6 уличных шкафов TFortis PSW-2G+UPS-Box (4 камеры на шкаф), каждый из которых требует ввода 220 В AC. От шкафа до камер прокладывается кабель FTP Cat5e (≤ 80 м) и отдельный кабель ВВГ 3×2,5 для питания термокожухов. Монтаж ВОЛС требует привлечения специалиста со сварочным аппаратом для выполнения 12 сварных соединений (рис. 2).Диспетчерская связь и будка охраны
По ТЗ телефонная сеть ОДС выполняется кабелем ТПП в отдельных трубных трассах. Аппараты ТАШ-1П – надёжное решение для промышленных объектов, однако требуют отдельной кабельной инфраструктуры и аналоговой АТС. Для телефонизации точки приёма нефтепродуктов и будки охраны необходима прокладка дополнительных кабелей ТПП.Будка охраны на въезде АЗС (~180 м от операторной) представляет отдельную задачу: помимо телефона, охраннику требуется подключение к сети (терминал СКУД, внутренняя камера, АРМ). При этом стандартный PoE ограничен 100 м, оптика избыточна и требует сварщика, Wi-Fi-мост ненадёжен в промышленной зоне при −49°C.
Решение – отдельный кабельный ввод с медиаконвертером и источником питания, что влечёт дополнительные затраты ~95 000 руб. на кабель и оборудование.
Решение на базе 10BASE-T1L: единая инфраструктура
Предлагаемый подход основан на применении стандарта 10BASE-T1L в качестве единой физической шины для всех полевых устройств: камер, телефонов и сетевого оборудования будки охраны. Ключевой принцип – один кабель Insol-WS APL (100 Ом, −50…+85°C) от центрального коммутатора Insol Switch до каждого оконечного устройства. По этому кабелю одновременно передаются данные (10 Мбит/с) и питание (PoDL 48 В DC, до 15 Вт).Видеонаблюдение – комплект Insol-Vision

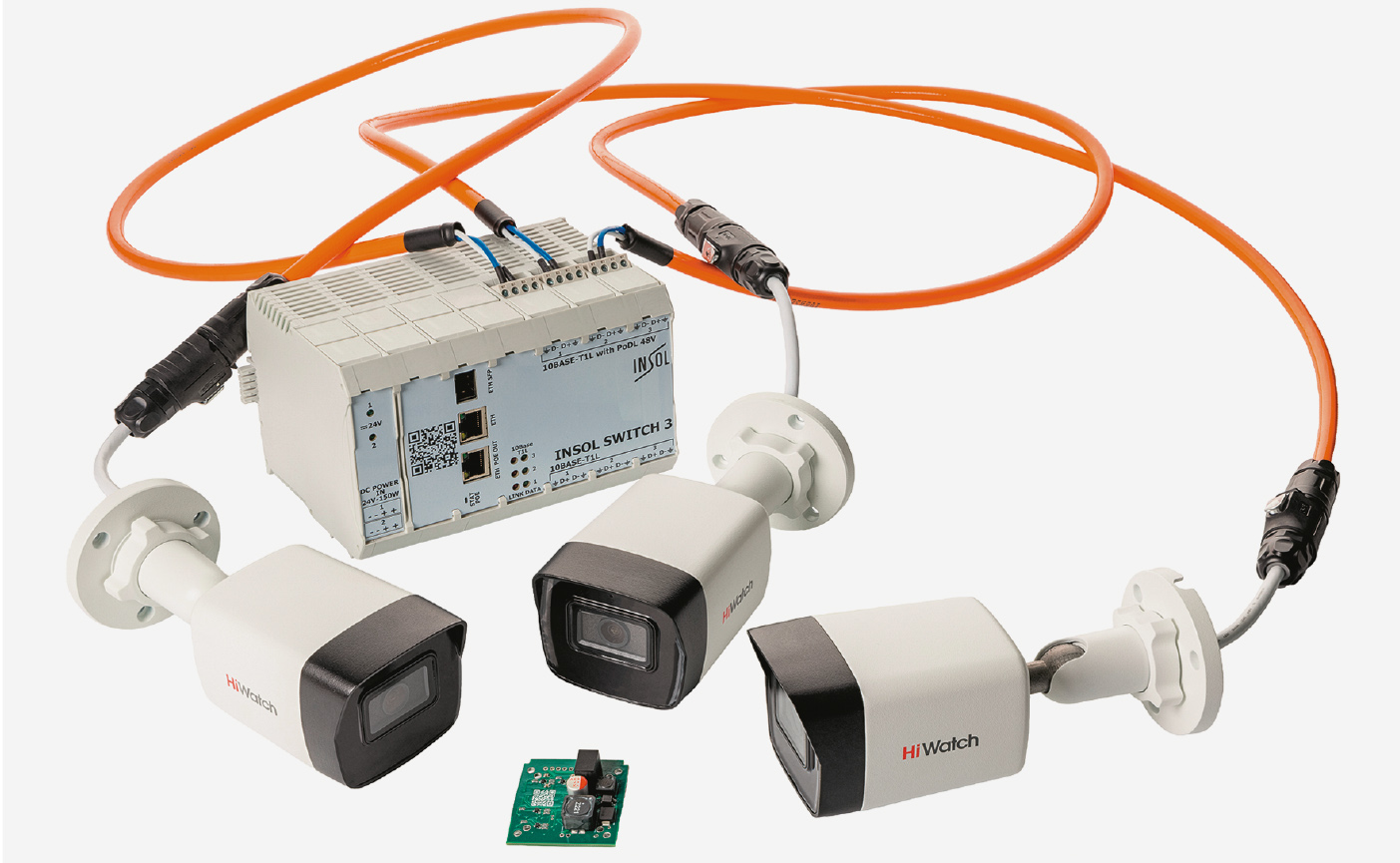

Адаптация серийной IP-камеры к интерфейсу 10BASE-T1L выполняется с помощью платы CCTV-T1, монтируемой внутрь корпуса камеры. Процедура установки: штатный кабель питания и патч-корд RJ-45 камеры обрезается, вместо него подключается быстросъёмный разъём платы CCTV-T1. Кабель Insol-WS заводится через штатный кабельный сальник корпуса камеры. Снаружи камера выглядит стандартно – из неё выходит один кабель Insol-WS вместо UTP. Прошивка и конфигурация камеры не изменяются: она «видит» обычный Ethernet 100BASE-TX и питание PoE IEEE 802.3af (рис. 3).Признанные производители камер – Hikvision и HiWatch – выпускают широкую линейку IP-камер стандарта ONVIF, совместимых с платой CCTV-T1 без каких-либо изменений прошивки. Это позволяет заказчику сохранить привычный парк оборудования, добавив лишь SPE-адаптер.
Диспетчерская связь – SIP-телефон на шине 10BASE-T1L

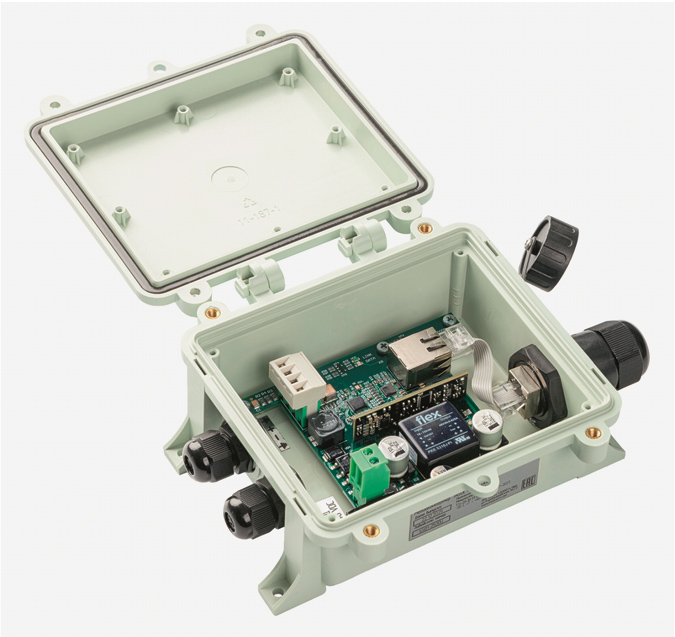

Гипотетически рассмотрим сценарий: на точке приёма нефтепродуктов АЗС требуется установить уличный телефон диспетчерской связи. Классическое решение – аппарат ТАШ-1П с отдельной линией ТПП. Альтернатива на базе SPE: уличный SIP-телефон (например, Fanvil H3W, IP66) с подключением через медиаконвертер MC31 к шине 10BASE-T1L. Кабель Insol-WS обеспечивает одновременно данные и питание телефона – дополнительный кабель питания не требуется.Трафик SIP-телефона составляет 64 кбит/с в кодеке G.711 – менее 1% пропускной способности линии 10BASE-T1L. Таким образом, на одном кабеле Insol-WS одновременно работают камера (2–3 Мбит/с по H.265+) и телефон (0,064 Мбит/с) при суммарной загрузке линии ~30%.
Для применения в зонах класса 1/2 по взрывоопасности (пары нефтепродуктов на АЗС) телефон должен иметь взрывозащищённое исполнение (Ex ia или Ex d). Разработка специализированного исполнения SIP-телефона с интерфейсом 10BASE-T1L и сертификатом ATEX/IECEx ведётся авторами; результаты будут представлены в последующих публикациях.
Будка охраны – единый кабель для трёх задач
Наиболее наглядный пример преимуществ 10BASE-T1L – телефонизация и подключение будки охраны на въезде АЗС (~180 м от операторной). Классические решения здесь сопряжены с существенными ограничениями: стандартный PoE не достигает 180 м; оптика требует ВОЛС-специалиста; Wi-Fi-мост ненадёжен при −49°C в промышленной зоне; прокладка 220 В требует согласований с энергетиком объекта.По схеме 10BASE-T1L один кабель Insol-WS от коммутатора Insol Switch в операторной до будки охраны обеспечивает одновременно: SIP-телефон охранника (интеграция в ОДС предприятия), IP-камеру внутри будки, мини-Wi-Fi-роутер для АРМ охранника и терминала СКУД – всё с питанием по PoDL без отдельного кабеля 220 В (рис. 4). Дополнительных кабельных трасс и согласований не требуется.
Сравнительный анализ затрат

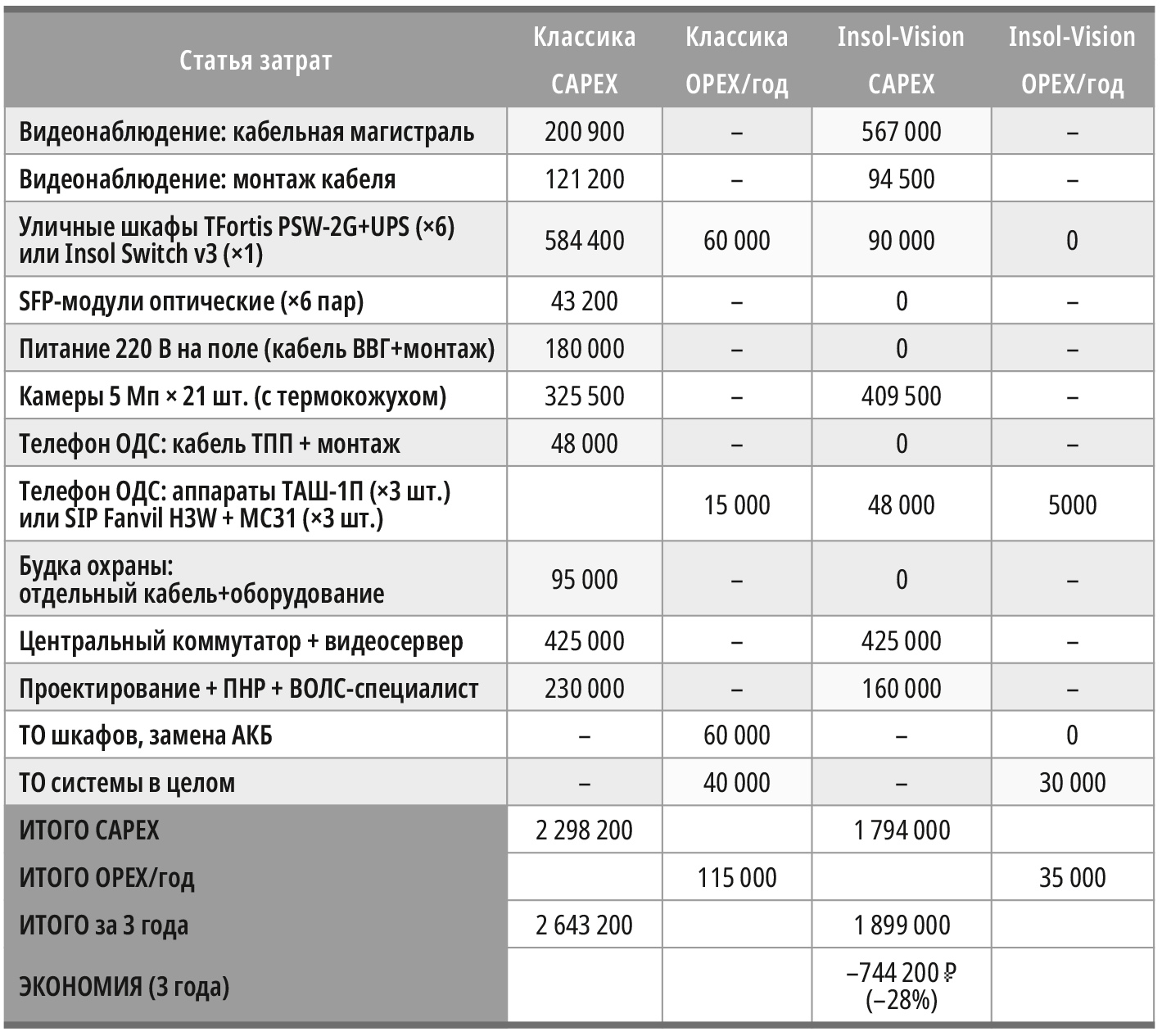

В табл. 2 приведён сравнительный расчёт затрат для рассматриваемого объекта (АЗС, периметр 200×200 м, 21 камера, 3 телефонные точки, будка охраны). Цены приведены по публичным прайс-листам производителей и дистрибьюторов на 1-е полугодие 2025 г. (TFortis PSW-2G+UPS-Box – 97 400 руб., tinko.ru; Insol-WS APL 0,75 мм² – 150 руб/м, insolsoft.ru; монтаж ВОЛС – 120 руб/м по данным подрядчиков).Анализ таблицы показывает следующее. По статье CAPEX экономия достигается за счёт исключения шести уличных шкафов TFortis (~584 400 руб.), SFP-модулей (~43 200 руб.), кабеля питания 220 В (~180 000 руб.) и отдельной телефонной кабельной инфраструктуры (~48 000 руб.). Суммарная экономия по инфраструктурным статьям составляет ~855 600 руб., которая частично компенсируется более дорогим кабелем Insol-WS (~566 100 руб. против ~200 900 руб. за оптику и ТПП). Итоговое снижение CAPEX – 22% (504 200 руб.). По статье OPEX экономия более выражена: обслуживание шести уличных шкафов с ИБП и заменой аккумуляторов в условиях −49°C обходится в 60 000–80 000 руб./год. В решении на 10BASE-T1L эта статья расходов равна нулю – шкафов на поле нет. За три года суммарная экономия составляет 744 200 руб. (28%).
Нематериальные преимущества, не отражённые в таблице: отсутствие потребности в ВОЛС-специалисте для монтажа и обслуживания; исключение 220 В на опорах периметра АЗС (что требует отдельных согласований с энергетиком и создаёт дополнительные риски на взрывоопасном объекте); совместимость кабеля Insol-WS с существующими трассами PROFIBUS Type A (при наличии – без перетяжки кабеля); монтаж выполняется штатным электриком без специальной квалификации по ВОЛС.
Ограничения и условия применения
- Пропускная способность. 10 Мбит/с на линию достаточно для одной камеры H.265+ (2–3 Мбит/с) и SIP-телефона (0,064 Мбит/с) одновременно. Для камер 4K с битрейтом > 8 Мбит/с или PTZ-камер с высоким потреблением питания (> 15 Вт) рекомендуется сохранить классическую PoE-схему.
- Длина трасс. При средней трассе свыше 250–270 м стоимость кабеля Insol-WS (150 руб/м) начинает превышать экономию от исключения шкафов. Точка безубыточности – ~2200–2500 м суммарной длины кабельных трасс объекта.
- Взрывозащита. Серийные уличные SIP-телефоны в исполнении IP66 применимы в невзрывоопасных зонах. Для зон класса 1/2 (пары нефтепродуктов) необходим аппарат с сертификатом Ex ia / Ex d по ATEX или IECEx – разработка ведётся.
- Требования ТЗ к ОДС. Если ТЗ предписывает конкретный тип АТС с аналоговыми портами (как в рассматриваемом случае), интеграция SIP-телефонов требует SIP-шлюза. При наличии IP-АТС (Asterisk, Cisco UCM и аналоги) интеграция не вызывает затруднений.
Заключение
Стандарт 10BASE-T1L (IEEE 802.3cg), разработанный как современная замена промышленных полевых шин, открывает возможность построения единой кабельной инфраструктуры для разнородных полевых систем промышленного объекта.На примере реального технического задания на модернизацию АЗС в условиях континентального климата показано, что по одному двухпроводному кабелю Insol-WS APL возможно одновременное решение задач видеонаблюдения (камеры с адаптером CCTV-T1), диспетчерской связи (уличный SIP-телефон с MC31) и подключения удалённых рабочих мест (будка охраны).
Экономический анализ демонстрирует снижение совокупных затрат за три года на 28% по сравнению с классическим решением на базе ВОЛС, уличных PoE-шкафов и аналоговой телефонии. Ключевые источники экономии – исключение уличных шкафов с ИБП, оптической магистрали и раздельной телефонной кабельной инфраструктуры.
Показанная концепция «один кабель – видео, голос, данные, питание» особенно актуальна для объектов в суровых климатических условиях, удалённых или труднодоступных площадок, а также при модернизации объектов с существующими кабельными трассами PROFIBUS Type A. ●
Литература
- IEEE Std 802.3cg-2019. IEEE Standard for Ethernet Amendment 5: Physical Layer Specifications and Management Parameters for 10 Mb/s Operation and Associated Power Delivery over a Single Balanced Pair of Conductors. IEEE, 2019.
- IEEE Std 802.3bu-2016. Physical Layer and Management Parameters for Power over Data Lines (PoDL). IEEE, 2016.
- Ethernet-APL Engineering Guideline, Rev. 1.1. FieldComm Group, PROFIBUS & PROFINET International, 2022.
- TFortis PSW-2G+UPS-Box. Руководство по эксплуатации. Fort Telecom, 2024. URL: tfortis.ru.
- Insol Switch – Руководство по эксплуатации. INSOL.SWITCH.РЭ-001 v1.2. ООО «Инсол», 2025. URL: insolsoft.ru.
- Fanvil H3W Outdoor SIP Phone. Product Datasheet. Fanvil Technology Co., Ltd., 2024.
- СНиП РК 2.04-01-2010. Строительная климатология. Астана: КазНИИСА, 2010.
- Brandt D. General Purpose Single Pair Ethernet for Process Instruments. ODVA 2023 Industry Conference, 2023.
