В этой статье представлены характеристики транзистор со статической индукцией КП926, разработанного ещё во времена СССР, но до сих пор вполне конкурентоспособного по технологическим характеристикам и себестоимости, а в некоторых применениях даже превосходящего современные силовые полупроводниковые приборы.
Транзистор со статической индукцией КП926 был разработан в 1990 году, но до сих пор его основные параметры не были представлены в литературе, хотя он был первым высоковольтным транзистором данного класса, способным работать как в полевом, так и в биполярном режиме. Транзистор предназначен для использования в источниках вторичного электропитания с бестрансформаторным входом, устройствах электропривода постоянного и переменного тока, регуляторах, стабилизаторах, усилителях мощности и другой радиоэлектронной аппаратуре. Сегодня автором данной статьи предложены конструктивно-технологические доработки транзистора КП926, которые обеспечивают снижение эффективной ёмкости затвора более чем в 30 раз, снижение сопротивления канала почти на три порядка, позволяют в несколько раз повысить максимально допустимое рабочее напряжение и коэффициент усиления, обеспечить выход годных по кристаллу, соизмеримый с биполярным транзистором.
Представляет интерес сравнение параметров транзистора КП926 разработки 1990 года с параметрами транзистора после конструктивных доработок.
Разработанный в 1990 году высоковольтный транзистор со статической индукцией (СИТ) КП926 с развитой металлизацией затвора был первым прибором, способным работать как в полевом, так и в биполярном режиме. Транзистор n-канального типа с вертикальной структурой канала изготавливается по планарно-эпитаксиальной технологии с использованием метода самосовмещения областей истока и затвора [1]. Конструктивно он выполнен в металлостеклянном корпусе КТ-9 (рис. 1). Транзистор произвёл целую революцию в преобразовательной технике. Он имел супернизкое сопротивление канала в открытом состоянии (в корпусе КТ-9 менее 22 мОм) и высокое быстродействие (способен был работать на частоте до 1 МГц).
Активная область транзистора КП926 состоит из параллельно соединённых элементарных транзисторных ячеек с суммарной протяжённостью канала 127,5 см и девяти периферийных делительных колец для обеспечения высоких пробивных напряжений стока. Затвор формируется диффузией примеси р-типа на глубину 4,8 мкм и выполнен в виде ячеистой структуры, охватывающей n+-области истоков (длина каждой области составляет 250 мкм). Управление транзистором при запирании осуществляется перекрытием проводящего канала областью пространственного заряда обратно-смещённого p-n-перехода затвор-исток и изменением высоты потенциального барьера полем затвора и стока, открывание – закачкой тока в затвор.

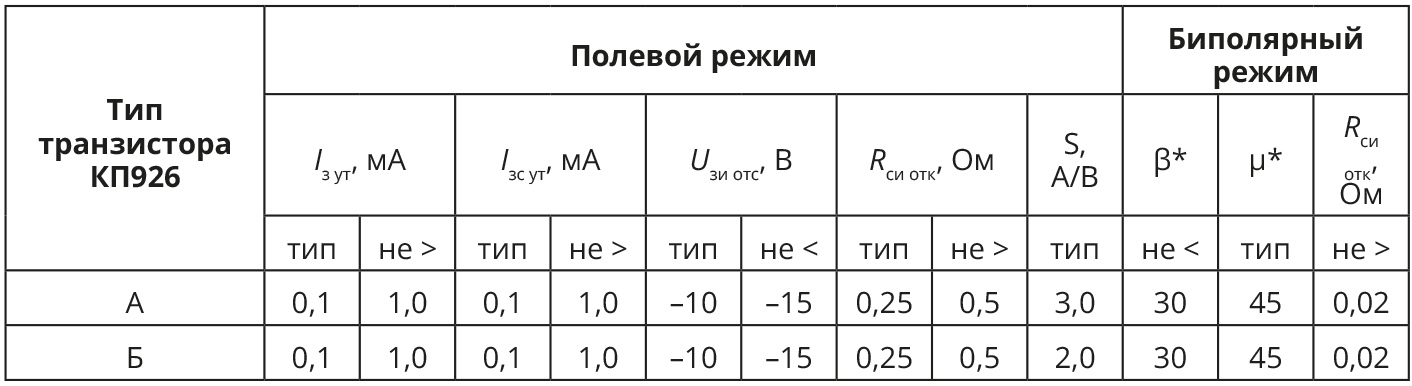

Основные электрические параметры транзистора КП926А, Б приведены в табл. 1.
Условные обозначения: Iз ут – ток утечки затвор-исток; Iзс ут – ток утечки затвор-сток; Uзи отс – напряжение отсечки; Rси отк – сопротивление в открытом состоянии; S – крутизна характеристики; β* – коэффициент усиления по току; μ* – коэффициент усиления по напряжению.
Максимально допустимые электрические параметры приведены в табл. 2.
Uси макс – максимально допустимое напряжение сток-исток;
Uзс макс – максимально допустимое напряжение затвор-сток;
Uзи макс – максимально допустимое напряжение затвор-исток;
Iс макс – максимально допустимый ток стока;
Iпр.з макс – максимально допустимый прямой ток затвора;
Iпр з им макс – максимально допустимый прямой ток затвора импульсный;
Рмакс – максимальная мощность при температуре корпуса от –60 до +25˚С.

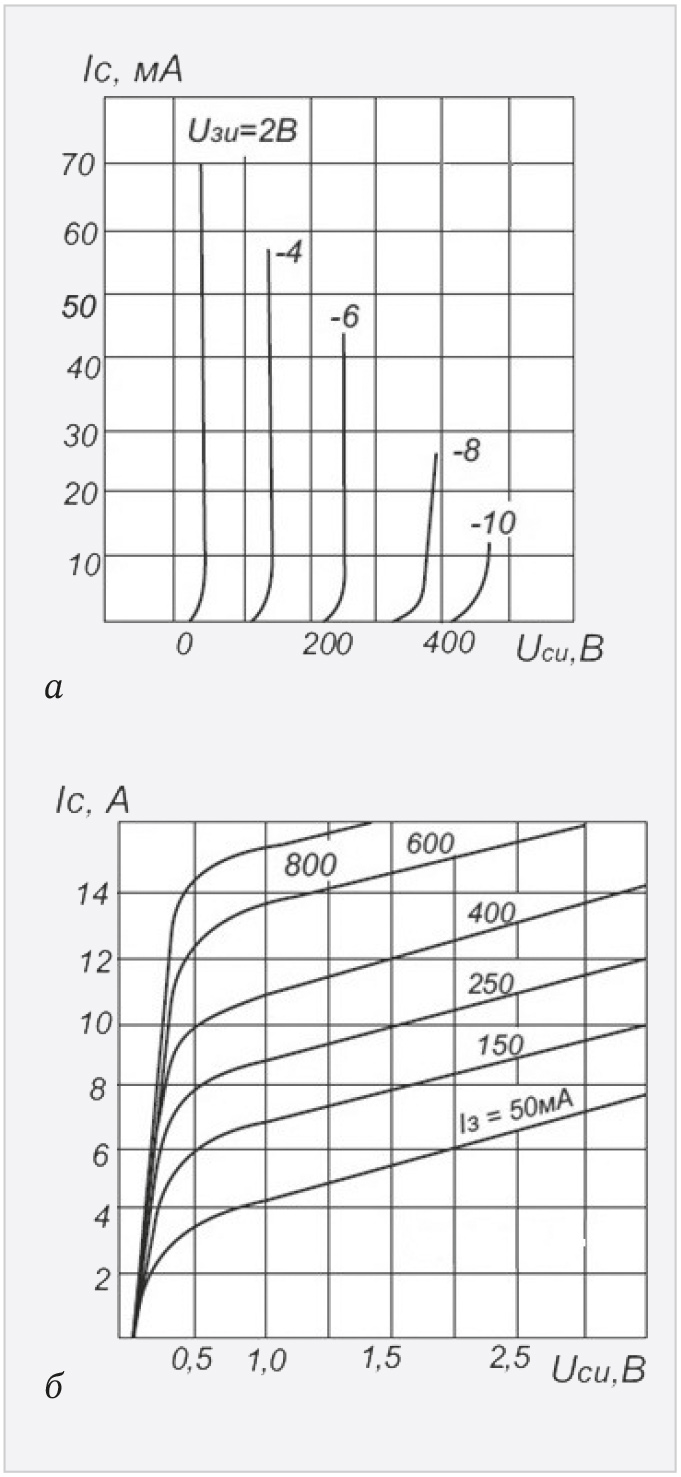

На рис. 2 приведены выходные вольтамперные характеристики для двух режимов работы: полевого и биполярного.

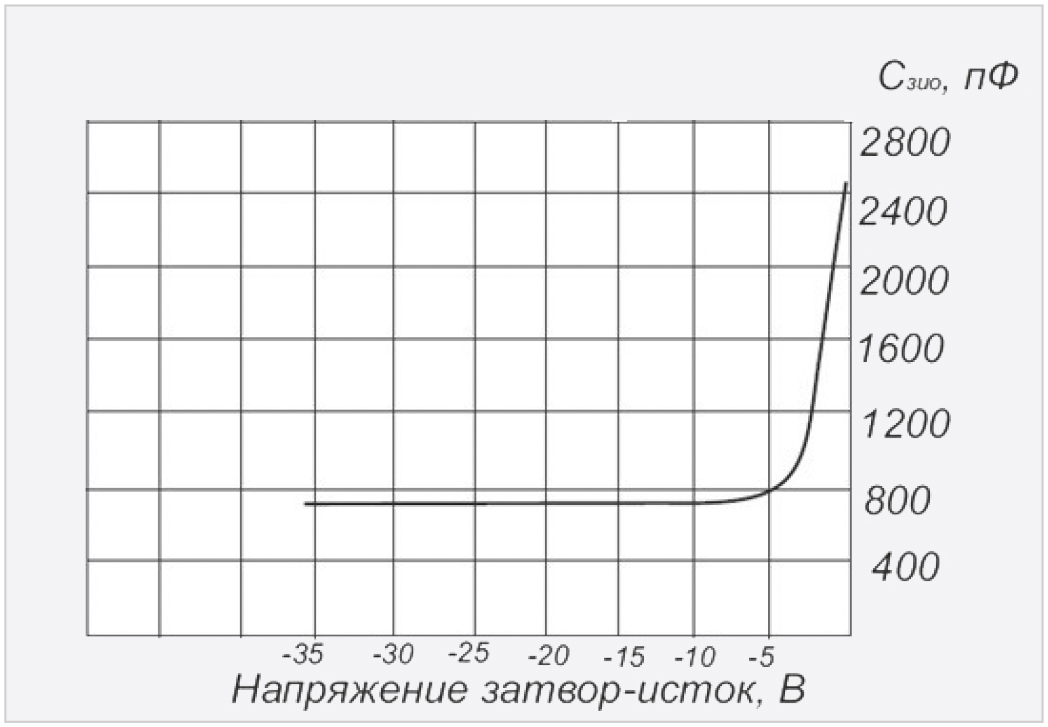

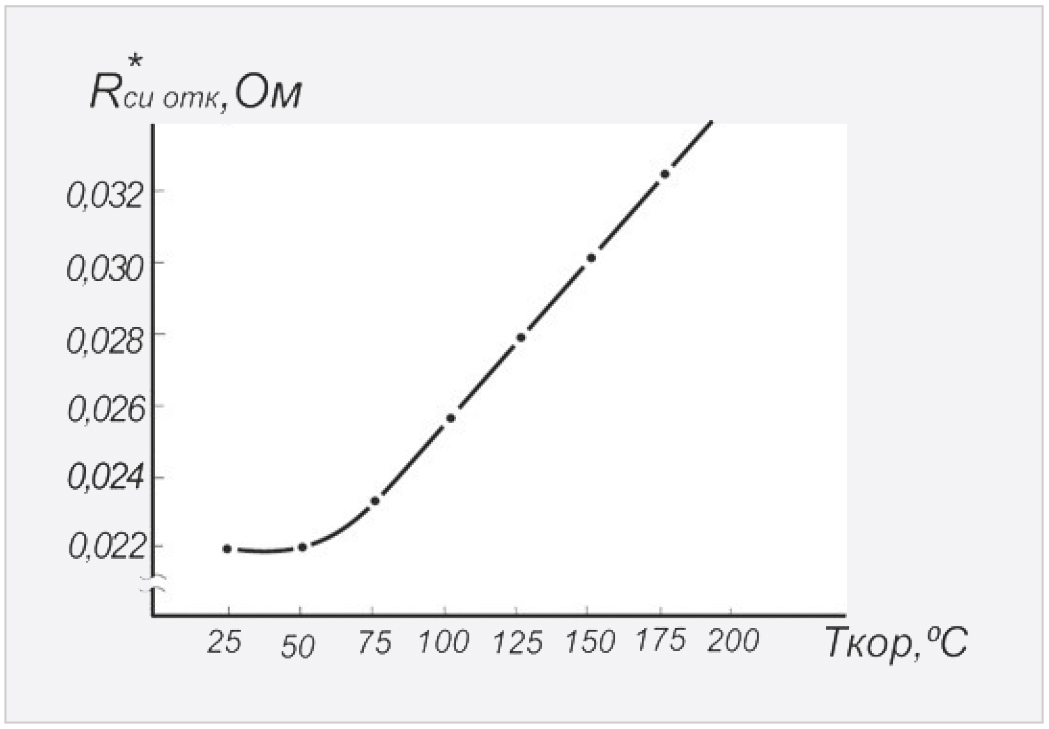

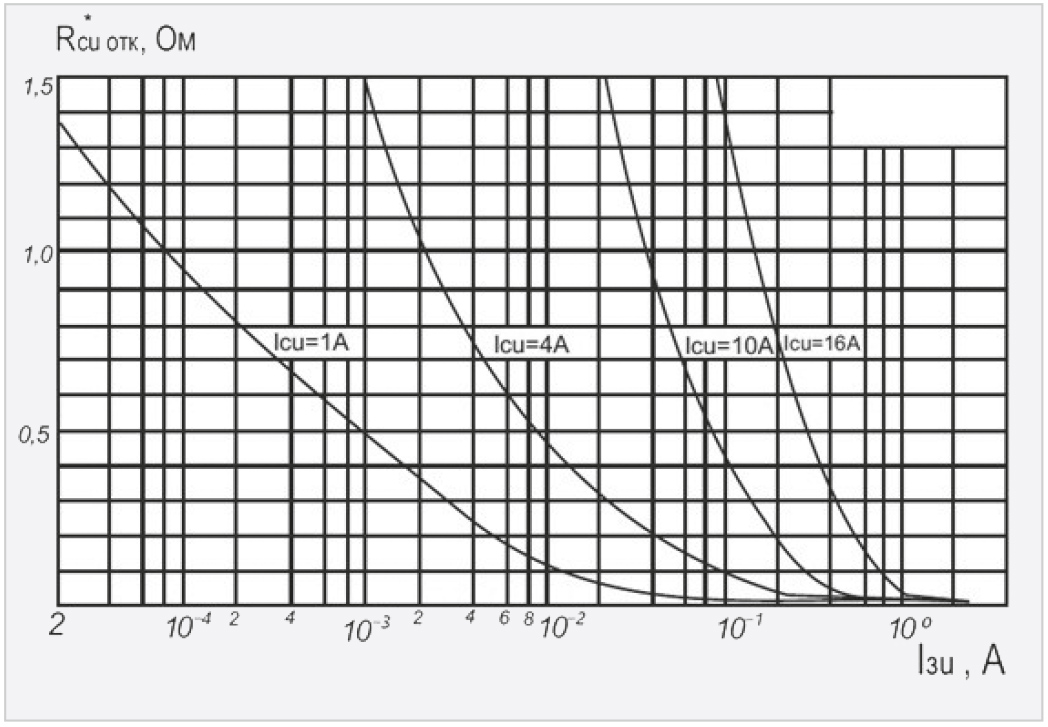

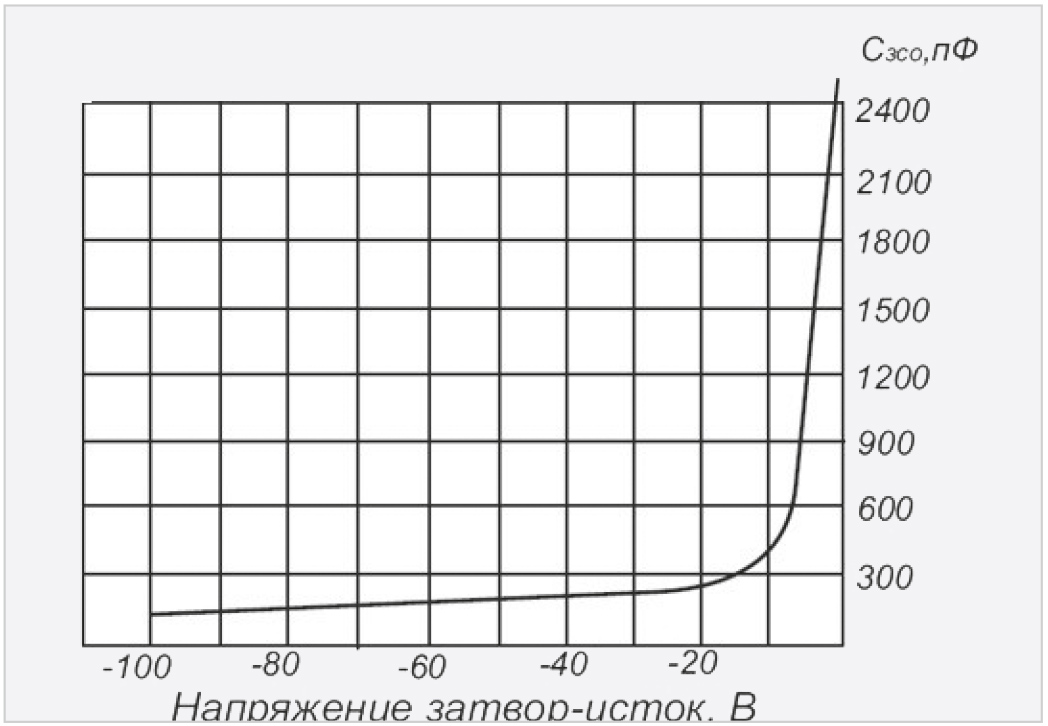

На рис. 3 представлена зависимость Rси отк от тока затвора при различных значениях тока стока, на рис. 4 – зависимость Rси отк от температуры на корпусе, а на рис. 5 и 6 – соответственно зависимость ёмкостей затвор-исток и затвор-сток от прикладываемых напряжений [2].
Полевой транзистор КП926 со статической индукцией, разработанный в 1990 году, и сегодня обладает рядом преимуществ по сравнению с наиболее распространёнными транзисторами IGBT:
Сегодня конструкция кристалла КП926 доработана [4], что позволило уменьшить эффективную ёмкость затвора на порядок, а современное корпусирование кристалла позволит уменьшить сопротивление прибора до 2…3 мОм.
В работе [5] предложена принципиально новая конструкция КП926, которая основана на использовании Trench технологии [6] и базовой технологии создания СИТ [1]. Данная конструкция позволяет снизить эффективную ёмкость более чем в 30 раз, обеспечить сопротивление канала в открытом состоянии менее 1 мОм (в современном корпусе) и увеличить коэффициент усиления по току в 2 раза.
Во всех конструкциях КП926 можно вместо n⁺-истока сформировать изотипный гетеропереход, что позволит повысить в канале плотность основных носителей на три порядка [7]. Это позволит работать транзистору только в полевом режиме и иметь при этом сопротивление канала менее 0,01 мОм. Такая высокая плотность в канале основных носителей позволит увеличить толщину эпитаксиальной структуры и тем самым увеличить рабочее напряжение в несколько раз без особого ущерба сопротивлению и быстродействию. Ожидается, что транзистор КП926 с такими доработками будет способен работать на частотах до 10 МГц и по основным параметрам значительно превосходить транзисторы на SiC и GaN. Также его достоинством перед транзисторами на SiC и GaN будет то, что кристалл изготавливается по довольно простой, хорошо отработанной в серийном производстве технологии.
