Введение
За последние 30 лет, начиная с 90-х годов, отечественная радиоэлектронная промышленность активно использовала контрольно-измерительное оборудование иностранного производства. Данная ситуация сложилась из-за нехватки альтернативной продукции отечественного производства и/или малого объёма производства, отсутствия у неё необходимого функционала. За эти годы потребители привыкли к качеству, возможностям и эргономике иностранных образцов анализаторов спектра. Пользователи даже и не думали смотреть в сторону отечественной продукции.В 2022 году ситуация на рынке изменилась. Закрылись поставки иностранного оборудования, и, как результат, резко возрос интерес к продукции отечественного производства. На рынке стала появляться продукция, о которой никто и не подозревал. Оказалось, что и у нас есть анализаторы спектра собственного производства. В настоящее время активно ведутся разработки в различных направлениях. На рынке появляется новая продукция, удовлетворяющая потребностям заказчиков.
Настольные анализаторы сигналов и спектра

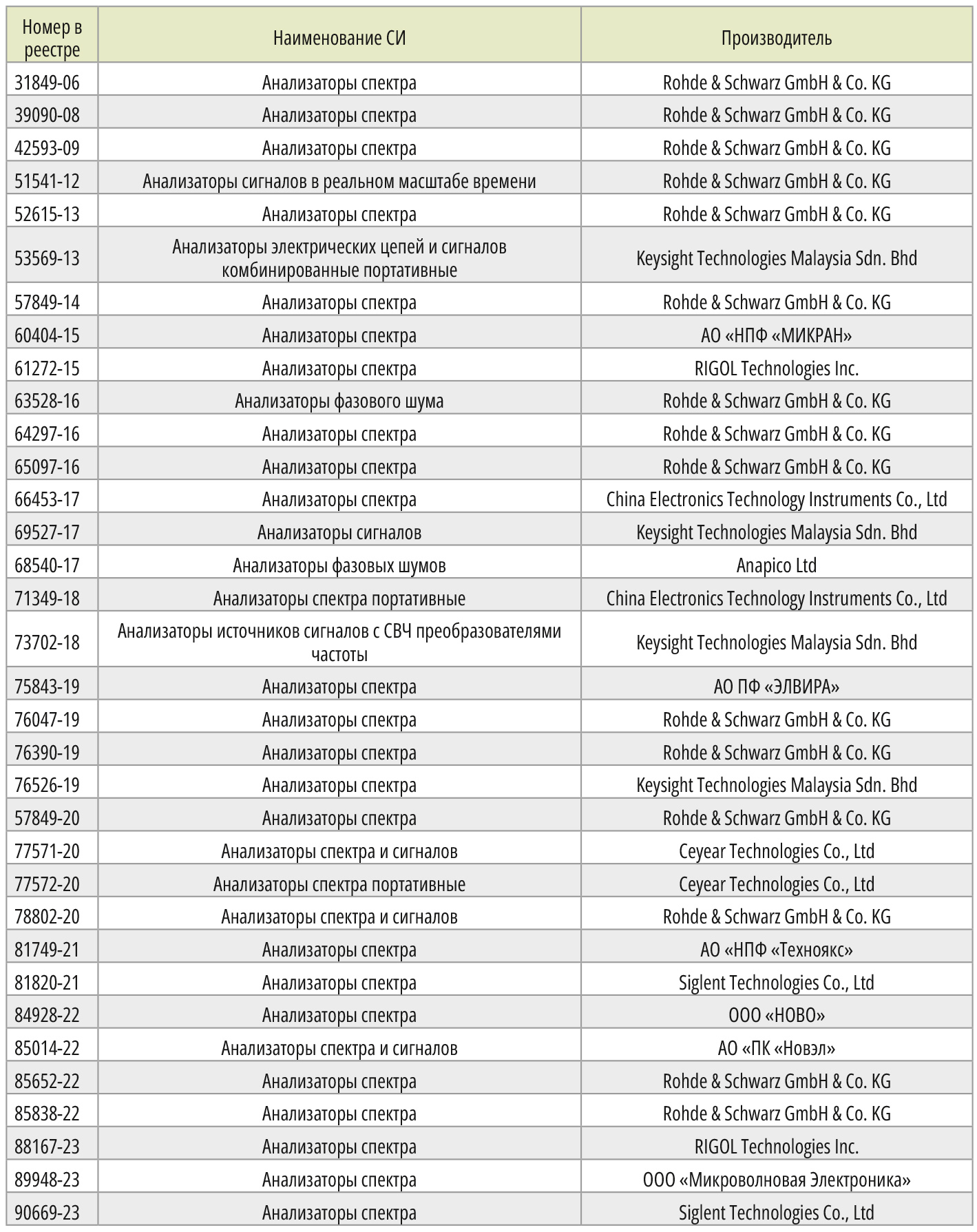

Рассмотрены организации-изготовители, имеющие на момент анализа действующие номера в Госреестре средств измерений (СИ) [1, 2].В табл. 1 приведён список номеров Госреестра с указанием производителя средства измерений.
Данные таблицы свидетельствуют о том, что рынок анализаторов спектра и сигналов прочно занят продукцией иностранного производства. Это подтверждает выводы, сделанные информационно-аналитическим центром ФГУП «ВНИИФТРИ» [3]. В соответствии с ними общий объём рынка анализаторов спектра на 2021 год в России оценивается в 514 позиций, из них лишь 94 анализатора являются приборами отечественного производства. Производственные мощности отечественных приборостроителей оцениваются лишь в 240 приборов в год, что соответствует 47% от общего рынка. Однако, на наш взгляд, это завышенная оценка, и реальные производственные мощности гораздо скромнее.
При этом производимые в РФ радиотехнические средства в основном относятся к нижнему частотному диапазону. В области сверхвысокочастотного оборудования безальтернативной является продукция западных производителей [4].

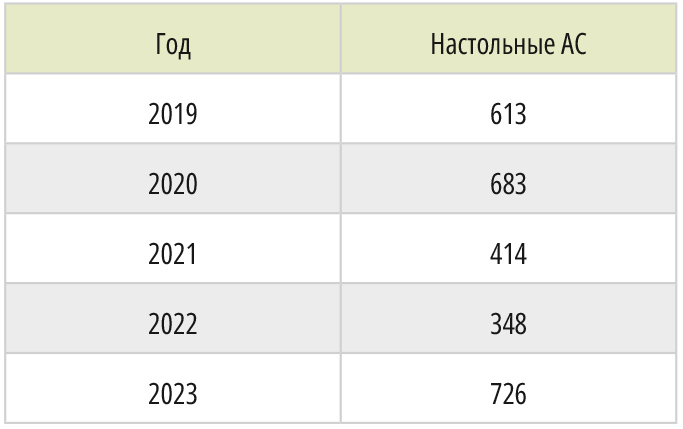

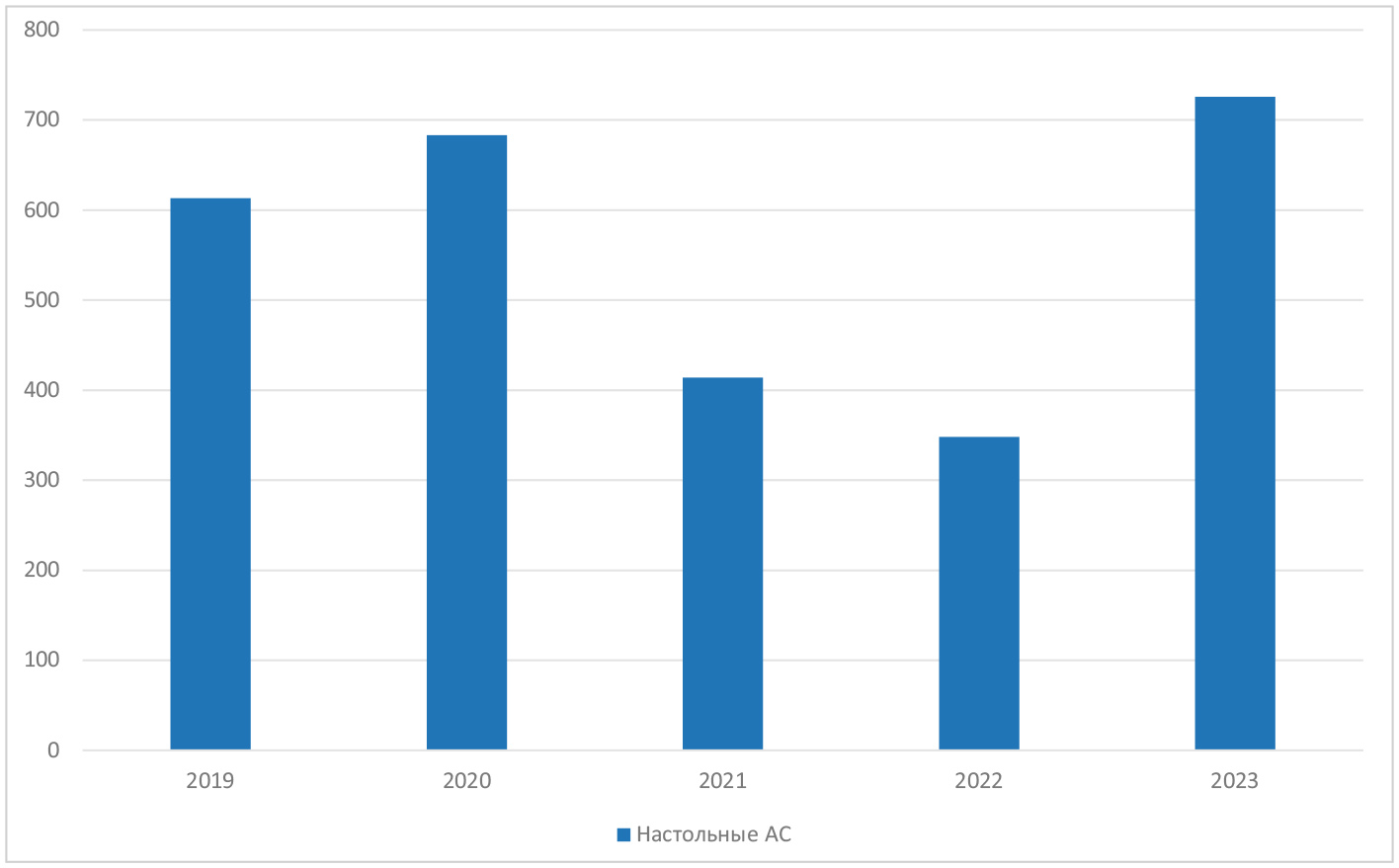

Для наглядности приведём график количества первичных поверок настольных анализаторов спектра и сигналов в динамике по годам (рис. 1) (табл. 2).

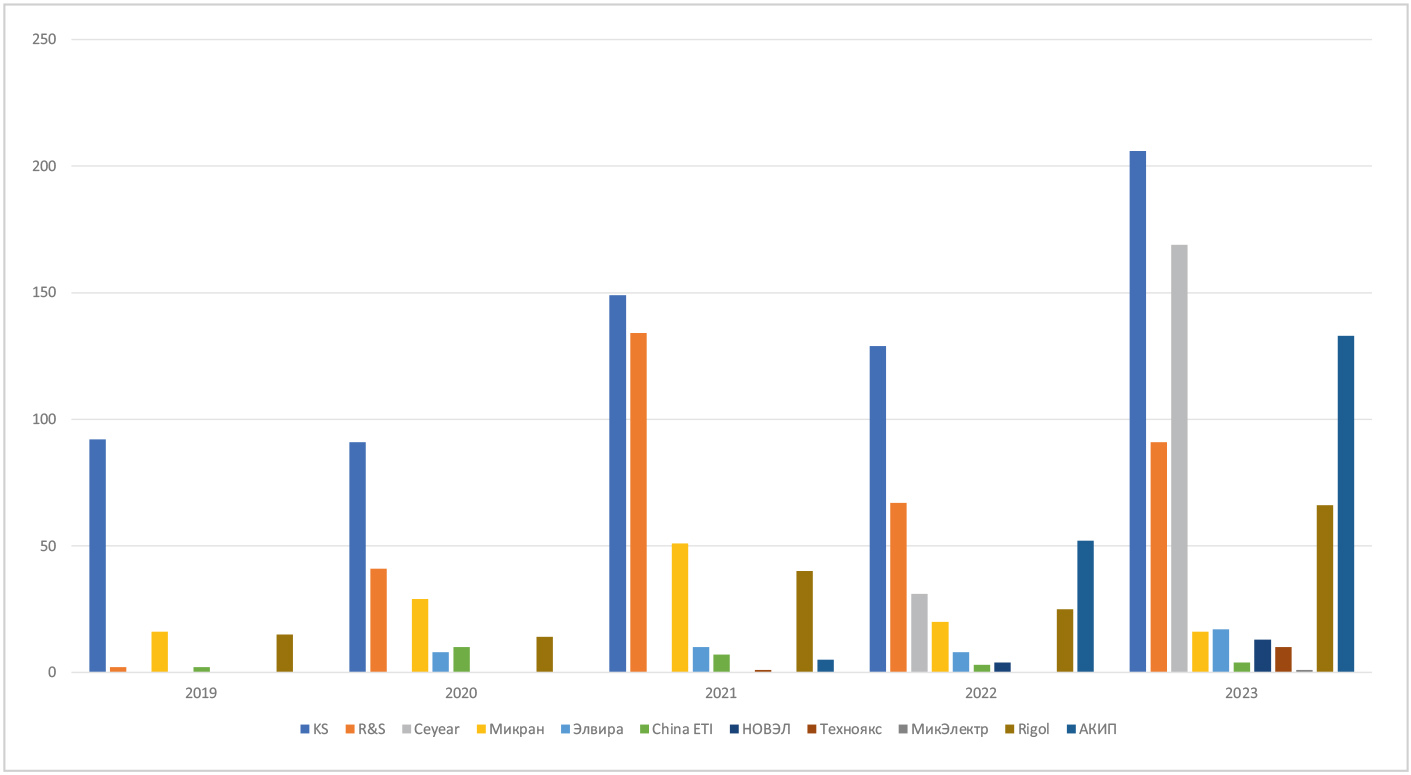

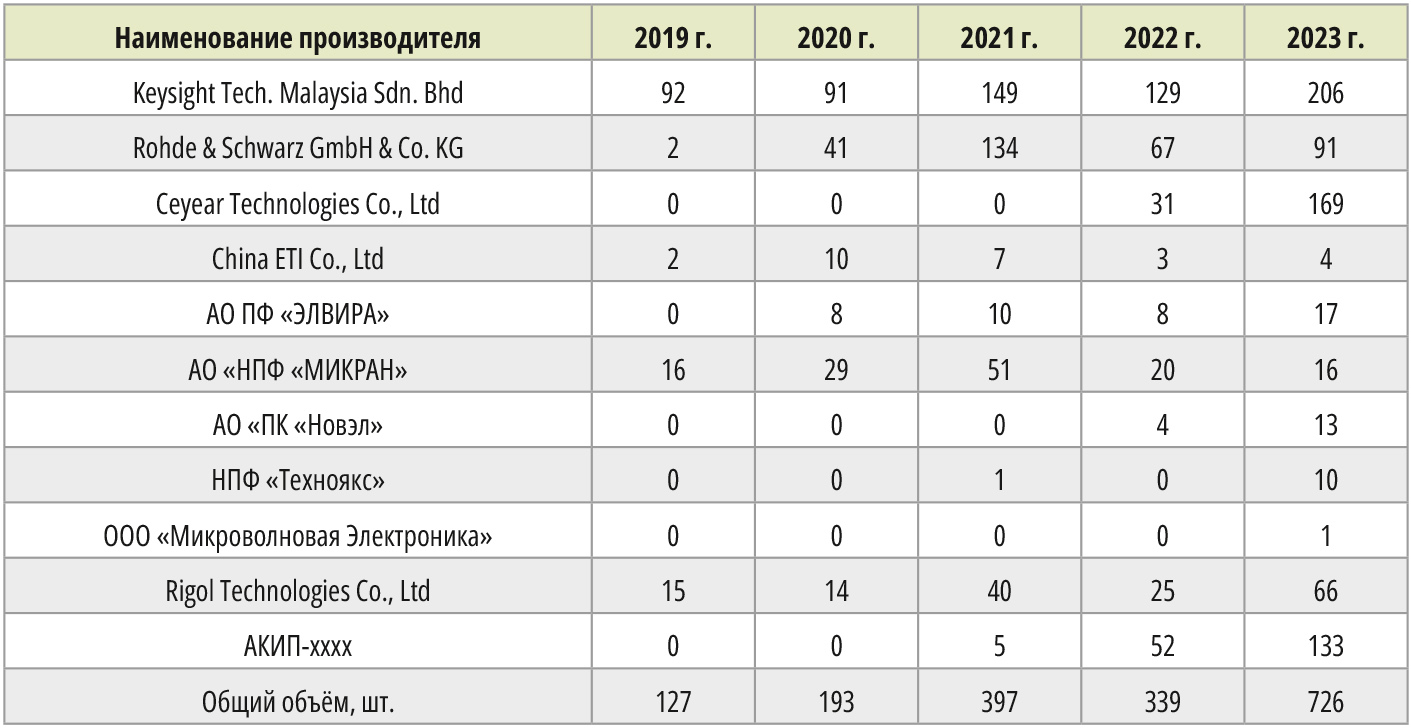

Анализ рынка настольных АС с указанием производителей приведён на рис. 2 и в табл. 3.
Исходя из рис. 2, можно сделать вывод, что доля отечественных анализаторов спектра на рынке неуклонно растёт. Этому способствуют и введение ограничений на использование иностранной продукции на оборонных предприятиях, и новые разработки отечественной промышленности. Однако на сегодняшний момент объём отечественной продукции занимает лишь малую часть рынка – как говорится, «капля в море».
По данным табл. 3, в 2023 году было поставлено всего лишь 57 российских АС против 669 иностранных образцов.
Несмотря на ограничительные меры как со стороны недружественных государств, так и внутри страны, пальму первенства занимают производители из США и Германии. Также активно наращивают обороты поставок китайские производители.
Вспышка COVID-19 привела к значительным колебаниям исследуемого рынка. Пандемия по-разному повлияла на каждого производителя. В 2020 году наблюдался явный провал в поставках нового оборудования. Это было связано в том числе и с тем, что часть проектов была заморожена и перенесена на более поздние сроки.
В 2022 году также наблюдается «просадка» в поставках анализаторов спектра. Это частично связано с постпандемийным эффектом, а также с февральскими событиями 2022 года.
При этом, несмотря ни на что, рынок анализаторов спектра в 2023 году показал хорошую динамику продаж.
Портативные анализаторы спектра

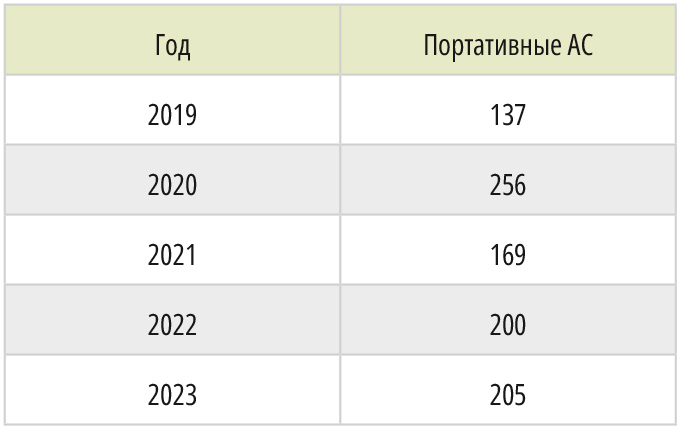

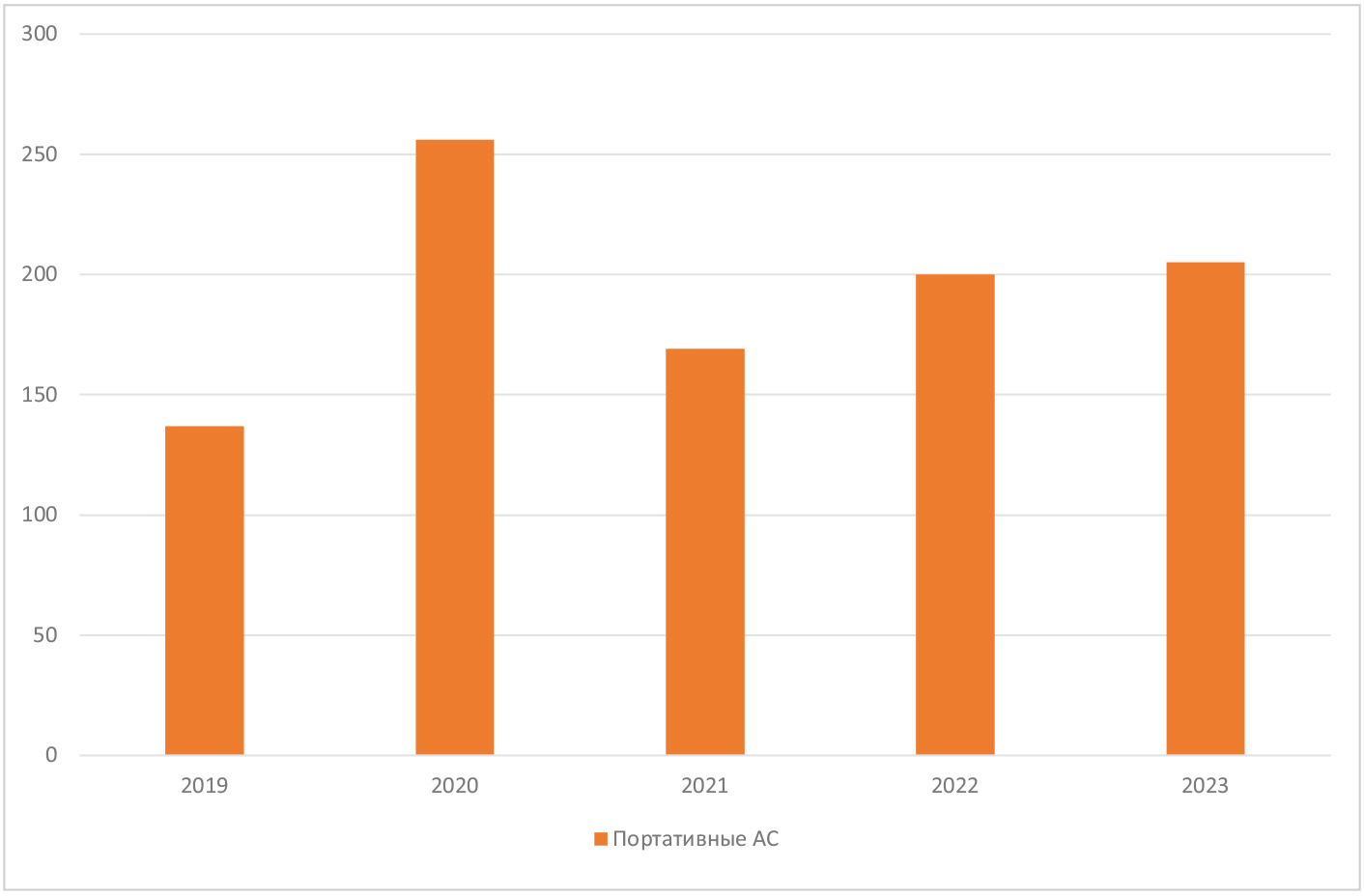

Для наглядности приведём график количества первичных поверок портативных анализаторов спектра и сигналов в динамике по годам (рис. 3 и табл. 4).
Если в настольных анализаторах спектра есть альтернативы иностранной продукции, то в направлении портативных АС отечественного оборудования практически нет, за исключением, пожалуй, портативного бездисплейного анализатора спектра «СК-4 Ново «АС-12», имеющего диапазон частот до 14,5 ГГц. Данный прибор является специализированным решением (малые габариты, отсутствие дисплея) и может быть использован для решения задач измерения помехоэмиссии и наводок. Общий объём продаж за 2023 год составляет около 14 устройств, это менее 10% от общего объёма рынка портативных приборов.

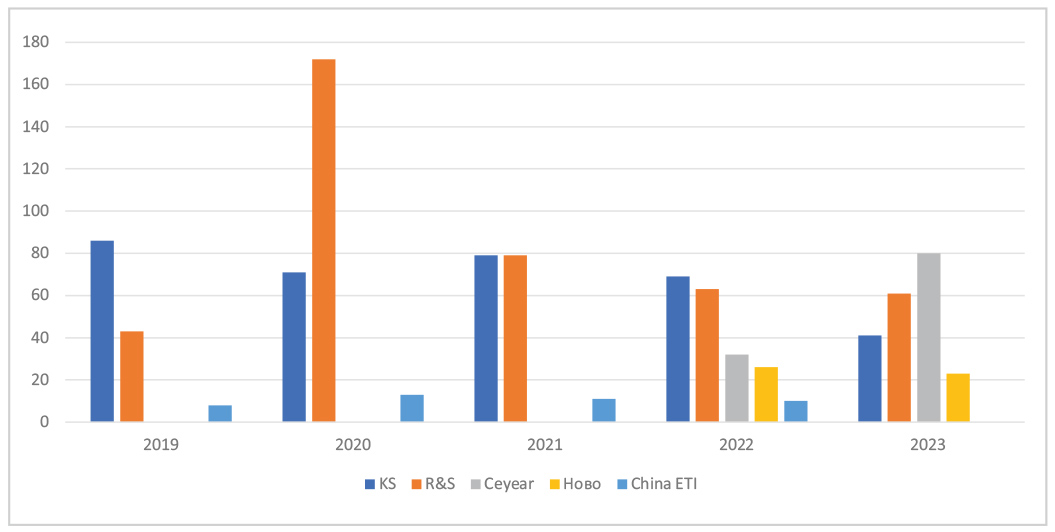

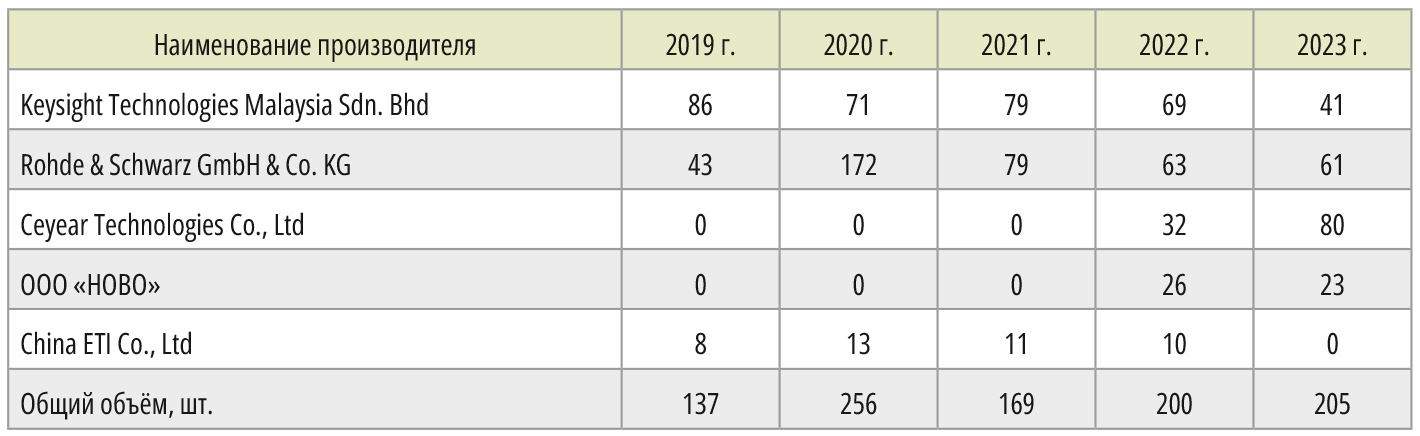

На рис. 4 и в табл. 5 приведены данные по продажам портативного оборудования.
Исходя из данных, приведённых в табл. 4, наблюдается практически равномерное распределение объёмов продаж из года в год. При этом в 2022 году на рынок вышли новые производители переносных анализаторов спектра, «перетянув» часть рынка на себя.
По нашей информации, в настоящее время несколько отечественных производителей измерительного оборудования ведут разработки портативных анализаторов спектра. В частности, АО «ПК «Новэл» ведёт разработку комбинированного прибора, включающего в себя как анализатор спектра, так и векторный анализатор цепей.
Анонсы новинок ожидаются в 2025 году.
Анализаторы фазовых шумов
Заметную роль в сегменте настольных приборов играют анализаторы фазовых шумов. Как видно из названия, данный прибор специально создан для оценки однополосного фазового шума различных устройств (ГУН, опорные генераторы, модули, блокии т.д.). При этом разработчику, помимо измерений ФШ, ещё важно наблюдать спектр измеряемого сигнала для оценки чистоты спектра.
Ряд производителей комбинируют данный функционал и выпускают два прибора в одном: анализатор фазовых шумов и полноценный анализатор спектра. Часть производителей используют лишь обрезанный функционал анализатора спектра или так называемый «Spectrum Monitor».
Рынок анализаторов фазовых шумов специфичен, а объёмы потребления невелики (в 2023 году было поставлено 68 приборов, внесённых в Госреестр). Однако стоимость такого оборудования выше, чем стоимость простого анализатора спектра. Таким образом, в денежном эквиваленте рынок анализаторов шумов очень интересен для производителей и поставщиков оборудования.
Сейчас на рынке представлены модели трёх основных производителей.

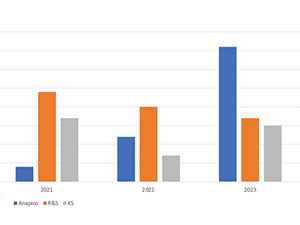

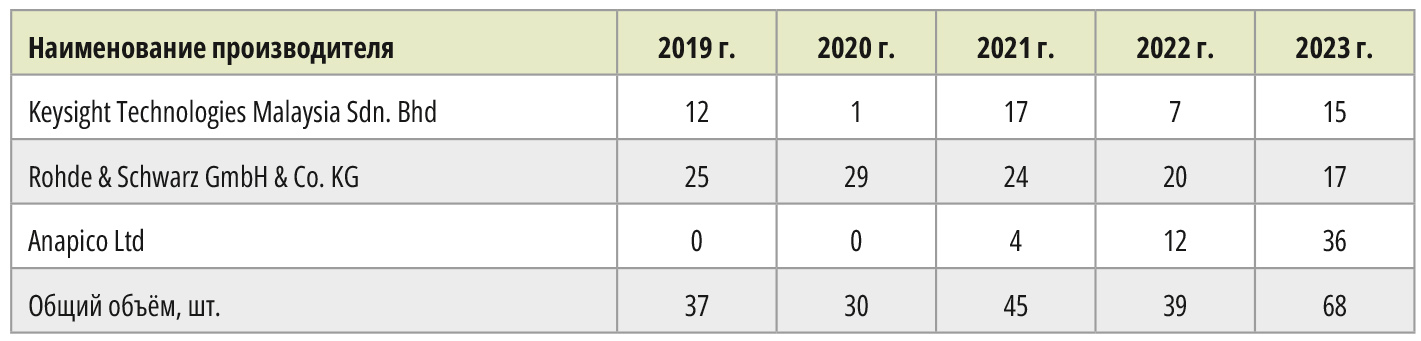

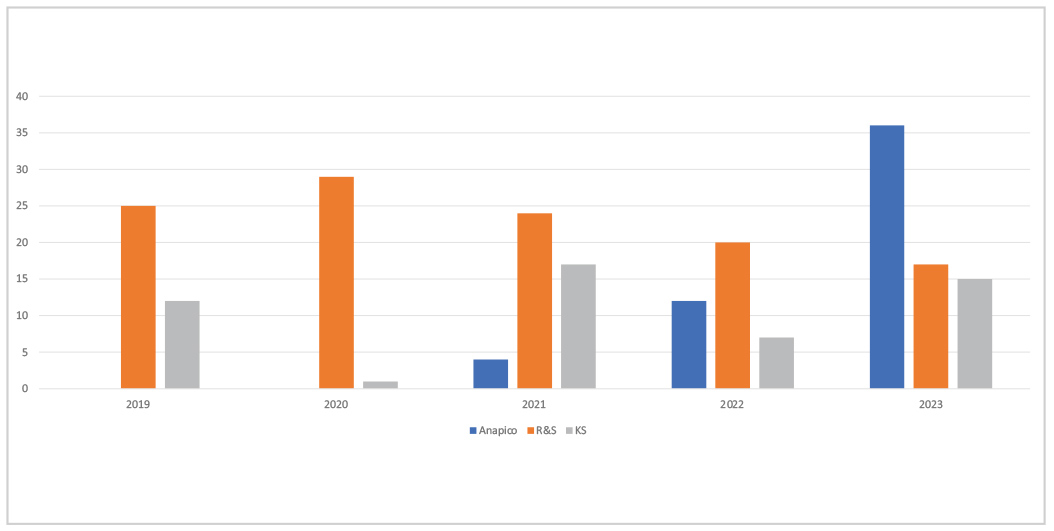

И все они, естественно, зарубежного производства [1] (рис. 5 и табл. 6).
Разработка анализаторов фазовых шумов отечественными предприятиями также ведётся. Создание данного прибора подразумевает использование высококачественной элементной базы, наличия ПО и высокопроизводительных ПК для проведения вычислений. Всё это усложняет разработку данного типа оборудования. Поэтому сложно судить о времени появления отечественного анализатора ФШ на рынке.
Выводы
В заключение можно продемонстрировать результаты работы отечественной промышленности по производству анализаторов спектра начиная с 2019 года.С точки зрения импортозамещения дела в этой отрасли обстоят не очень хорошо. Как видно из графика, к 2023 году Россия увеличила своё производство на 27%, но это не помогло превзойти объём выпускаемой продукции недружественных стран1 (рис. 6).
Литература
- URL: https://fgis.gost.ru.
- URL: https://import-net.vniims.ru.
- XII Всероссийская научно-техническая конференция «Метрология в радиоэлектронике» // Материалы конференции. ФГУП «ВНИИФТРИ», Менделеево – 2023.
- Апрелев А.В. Анализ состояния парка средств измерений радиотехнических величин и потребностей предприятий промышленности в эталонах и средствах измерений по данным информационно-аналитического центра // ВНИИФТРИ-2023. Материалы конференции. ФГУП «ВНИИФТРИ», Менделеево – 2023.
