Щелевые оптические датчики положения для современной электронной техники. Обзор

Датчик – это устройство, изменяющее своё состояние в зависимости от воздействий в контролируемой среде [2]. Включённый в электрическую цепь датчик становится преобразователем внешнего сигнала (воздействия) в электрический ток. Это его свойство и используется в разработках РЭА.

В инженерных системах и промышленной автоматике датчики положения являются основным источником информации для определения физического положения механических узлов оборудования. В качестве датчиков для обеспечения тех же задач в прошлом веке применялись концевые выключатели. Недостатки их связаны с ограниченным ресурсом работы, низкой точностью и низким «быстродействием», механическим дребезгом контактов – это ухудшало помехоустойчивость других систем, расположенных рядом, – и в целом с невысокой надёжностью. На контактах использовалось напыление из драгметаллов, что также удорожало конструкцию. Кроме того, концевые выключатели – анахронизм эпохи. Они состояли из громоздких контакторов, иногда с приводом, были предназначены для сред с тяжёлыми условиями эксплуатации: выдерживали определённой силы вибрацию, детонацию, загрязнённость среды пылью, относительно высокую влажность и могли уверенно работать в широком диапазоне температур. Какое-то время им не было альтернатив, помимо герконов.

Датчики семейства оптоэлектрических

С развитием элементной базы современной электроники появились датчики, работающие на основе эффекта Холла, и бесконтактные оптические датчики положения. В основе устройства последних – оптический излучатель и фотоприёмник. В международной терминологии оптические датчики называют «PhotoCell Sensors» (фотодатчики) или «Light Sensors» (световые датчики). По принципу бесконтактной работы, основанной на прерывании или появлении светового потока, они получили название оптических [3]. Пример функционала оптоэлектронного датчика представлен на рис 1.

Форм-фактор может быть разным. Как правило, это цилиндрическое или прямоугольное исполнение. Таков, к примеру, диффузный датчик с «обучением» и множеством настроек. Есть датчики с рефлектором – отражателем света, катафотом. Несмотря на то что некоторые модели датчиков реагируют только на определённый участок спектра, например, ИК-оптоэлектронные датчики, что позволяет им чётко работать в условиях помех от солнечного света, искусственного освещения и условно плохой видимости, они зависимы от загрязнённости среды: пыли, грязи, задымления и других факторов. В некоторых оптических датчиках есть переключатель «Dark On / Light On», позволяющий менять режим наборы на инвертируемый. Так, в режиме «Light On» датчик активируется тогда, когда рабочая поверхность его приёмника засвечивается, и наоборот. Есть современные модели, где присутствует таймер, – выходной сигнал появляется через некоторое время после активации (срабатывания).

Важная конструктивная особенность оптоэлектрических датчиков – в свойстве гистерезиса, наличии триггерного элемента, снижающего «дребезг контактов» при пограничном состоянии включения/отключения. Для универсальности интеграции в систему РЭА и облегчения настройки в корпусе датчика устанавливают не только светодиодный индикатор активации, но и индикатор стабильного уровня сигнала. Если он горит, то это указывает, что обнаружение настроено стабильно, с достаточным уровнем сигнала, не на краю диапазона чувствительности.

Как правило, максимальное рабочее расстояние, на котором обеспечивается стабильная работа, у разных моделей от 5 до 10 м; большее затруднительно при жёстких условиях эксплуатации.

Щелевые оптические датчики положения

Совсем другое дело – современные щелевые оптические датчики положения, особый вид оптических датчиков с характерными техническими особенностями. О них не много пишут ввиду их специфического назначения. У таких датчиков есть даже сленговое название «вилкообразные» – по особенностям корпуса. Передатчик и приёмник разнесены, но расположены фактически в одном корпусе, в конструкции которого есть «щель». Также им свойственны названия «щелевой оптрон», «фотопрерыватель», «photointerrupter» («фотоинтерраптор»).

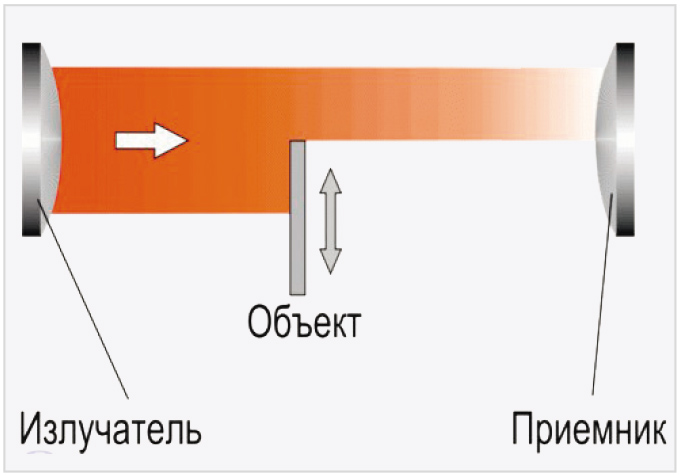

Световой поток от излучателя попадает на фотоприёмник, что вызывает определённое состояние датчика. Наличие непрозрачного объекта на пути светового луча приводит к изменению светового потока на фотоприёмнике, а значит, и к другому состоянию датчика. Когда в щель между излучателем и приёмником попадает активатор (предмет), датчик срабатывает. Щелевые датчики удобны там, где объект, перемещение которого детектируется, имеет небольшую фиксированную толщину. Такая конструкция очень похожа на принцип действия инкрементного энкодера [5].

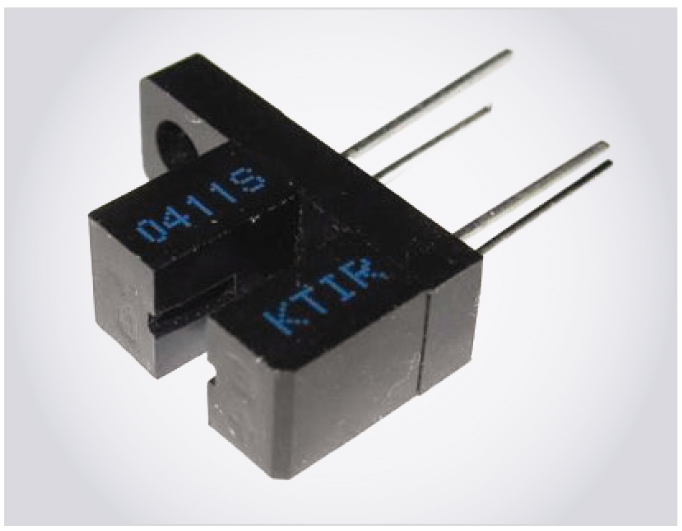

Одним из самых распространённых оптических датчиков положения является KTIR0411S производства фирмы Kingbright. Внешний вид щелевого оптического датчика положения KTIR0411S представлен на рис. 2.

Устройство и принцип действия датчика KTIR0411S

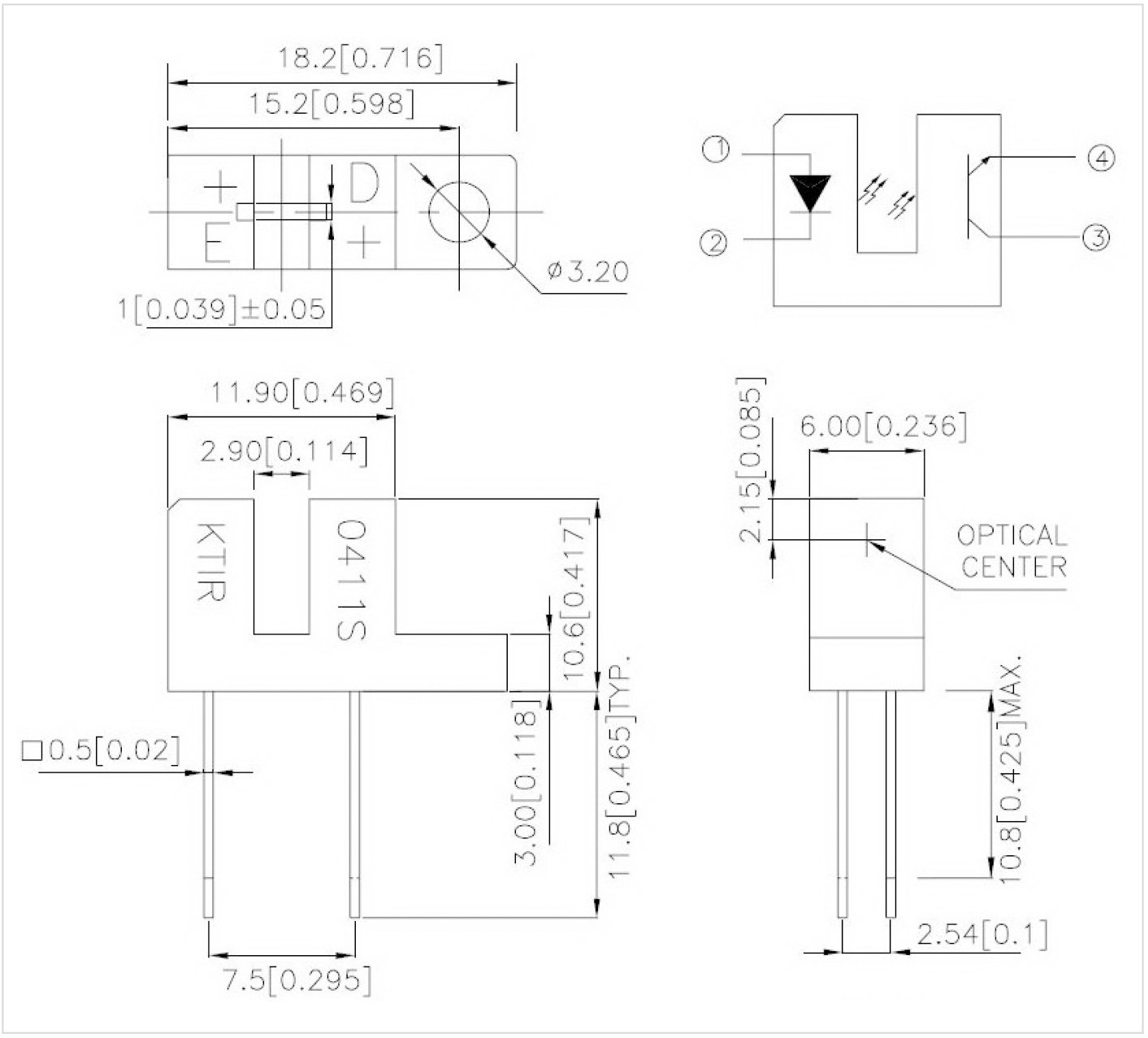

Датчик KTIR0411S предназначен для электрических цепей постоянного тока, выполнен в пластиковом литом корпусе, в котором оптический излучатель – арсенид-галлиевый светодиод; оптический приёмник – кремниевый фототранзистор. В корпусе датчика между излучателем и приёмником находится щель шириной приблизительно 3 мм (2,9…3,114 мм). Наличие или отсутствие в этой щели светонепроницаемого предмета и определяет щелевой датчик положения. Размеры и назначение выводов датчика KTIR0411S подробно рассмотрены на сайте производителя [7]. На рис. 3 представлена цоколевка выводов щелевого оптрона KTIR0411S и некоторые размеры датчика – в мм.

Для функционирования фотопрерывателя в электрической цепи постоянного тока через светодиод необходимо подать ток силой 20–30 мА (выводы + и E) и контролировать состояние выхода фототранзистора (выводы + и D). Ограничение по току и напряжению для транзистора таковы: напряжение не более 35 В и ток не более 20 мА. Для ограничения тока в схему введены ограничивающие резисторы (см. далее), номинал которых рассчитывают по закону Ома с известным напряжением конкретной электрической цепи и рекомендованным током (см. выше). Замкнутое (далее – НЗ – нормально замкнутое) состояние транзистора фотоприёмника означает, что световой поток не прерван. Вариантов схемы включения может быть несколько, один из них представлен на рис. 4.

Стрелкой показано направление тока. Резистор R1 ограничивает ток светодиода на уровне 25 мА, а резистор R2 – ток коллектора выходного транзистора на уровне 5 мА.  Напряжение высокого логического уровня 5 В на выходе схемы означает, что светонепроницаемый предмет находится в рабочей зоне датчика: в щели между приёмником и передатчиком. Предельно допустимые параметры щелевого оптического датчика KTIR0411S представлены в табл. 1.

Один из иллюстративных практических вариантов применения такого датчика в механической конструкции узла позиционирования приёмного барабана – в автомате розлива. Щелевой оптический датчик KTIR0411S соединён с контроллером станка розлива пива. В простой и надёжной конструкции общий вал – для шагового двигателя, барабана и диска с вырезами по окружностям. Диск проходит в прорезь оптоэлектронного датчика так, что краем входит в щель фотопрерывателя. При повороте барабана диск прерывает поток светового потока в положении, где заканчивается окошко. Соответственно, контроллер станка определяет положение барабана и останавливает его в местах, где начинаются окошки. Так работает простая линия розлива пива, фасовочного оборудования и не только.

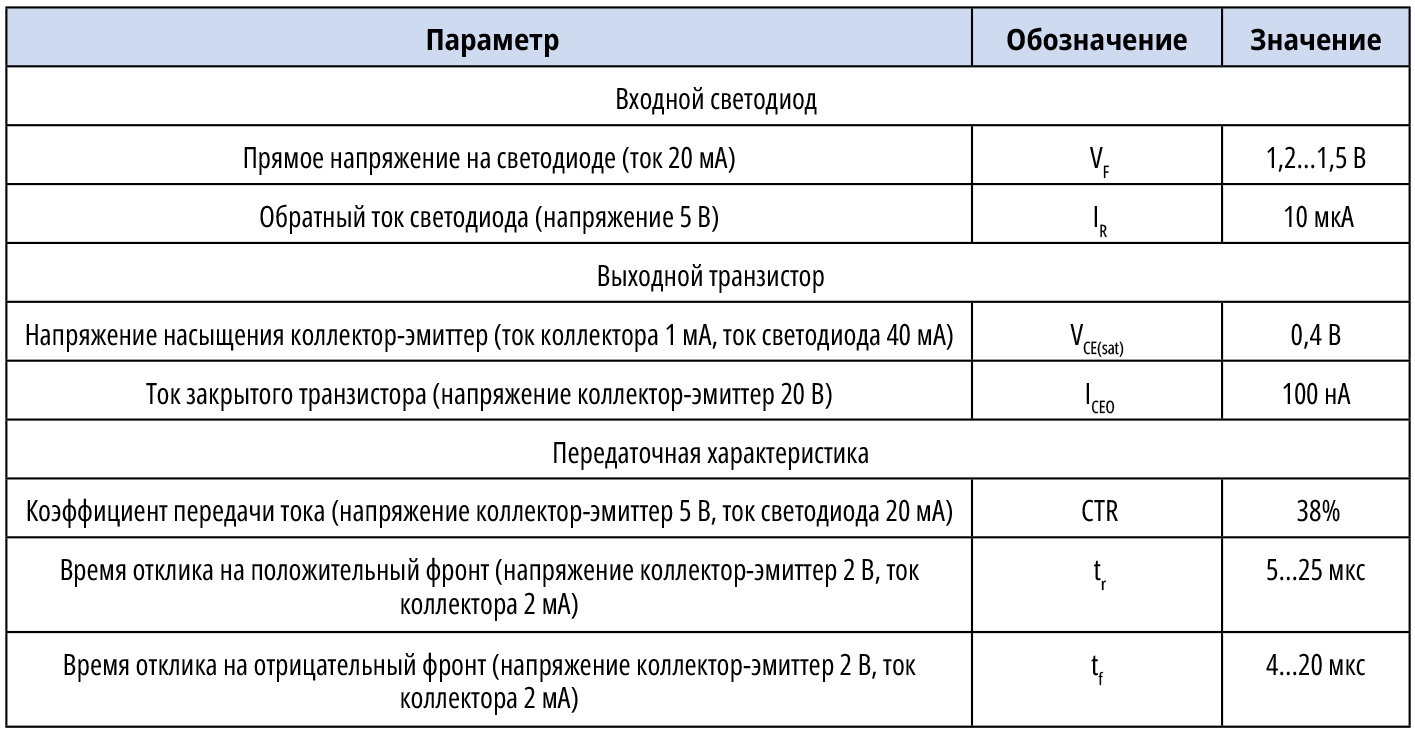

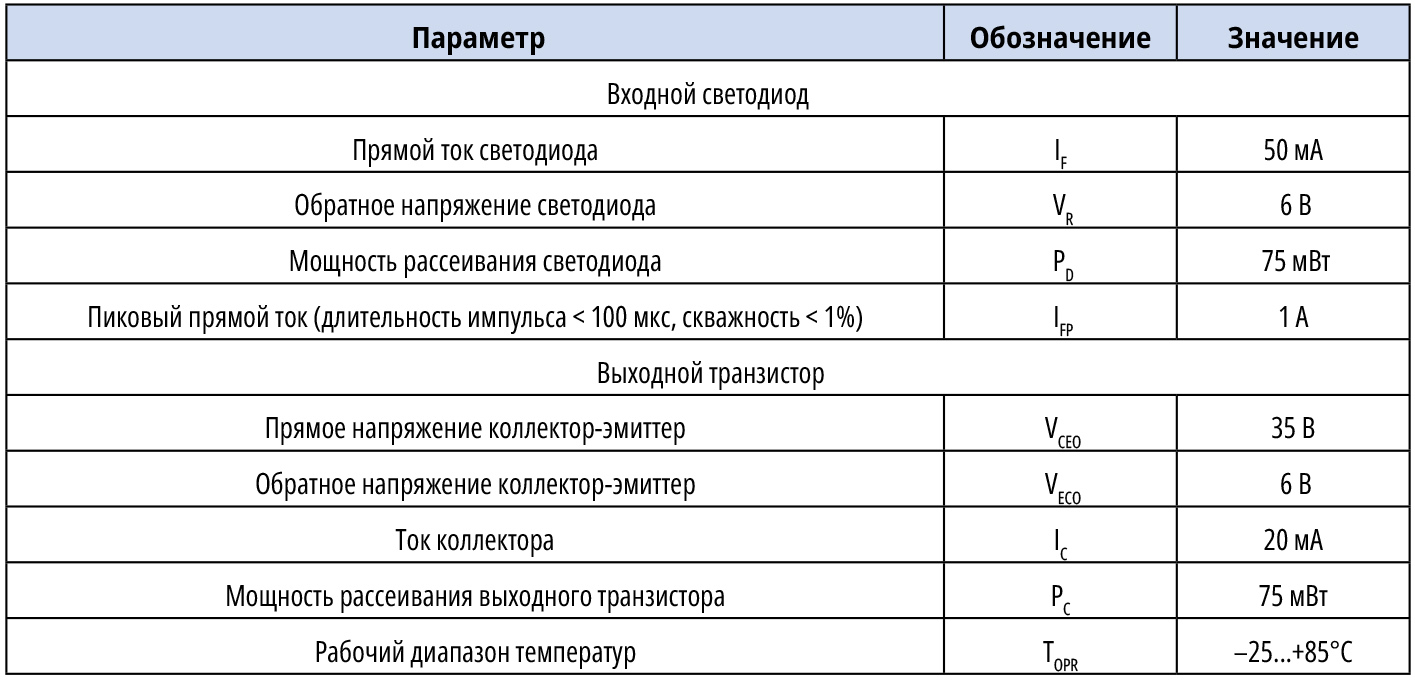

Эксплуатационные параметры оптического датчика положения KTIR0411S представлены в табл. 2. Ток через светодиод датчика вычисляется по формуле: I = (U–VF)/R1. В электрической схеме, представленной на рис. 4, с учётом данных в табл. 2, расчёт будет таким:
I = (12–1,2)/430 = 0,025 А. Параметр CTR (коэффициент передачи тока) влияет на выбор тока через светодиод датчика. Максимальный выходной ток датчика I_MAX = I светодиода × CTR / 100.

Для приведённой схемы максимальный выходной ток равен 0,025×0,38 = 9,5 мА. Резистор R2 должен ограничивать ток выходного транзистора на уровне не более 9,5 мА. Иначе ток ограничит сам датчик, но напряжение на его выходе будет приподнято относительно общего провода [4]. На рис. 5 представлена иллюстрация оборудования для фасовки с двумя щелевыми оптоэлектронными датчиками типа OPU200.

Датчики оптические щелевые инфракрасные

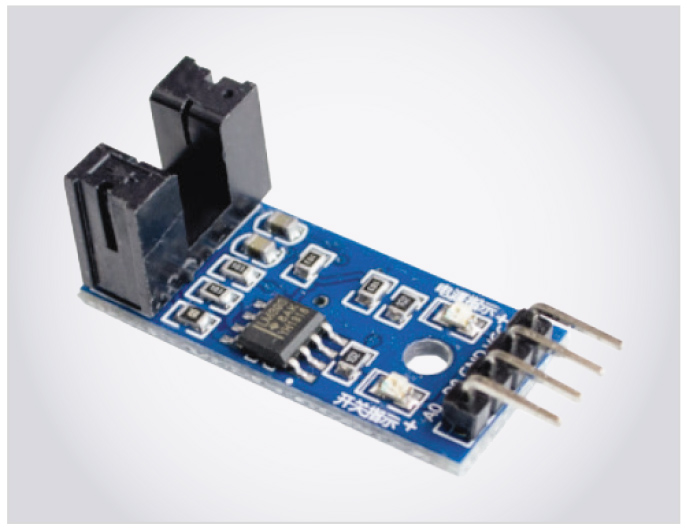

Щелевой оптический инфракрасный датчик, реализованный на универсальном компараторе – микросхеме LM393, – представлен на рис. 6.

Принцип работы основан на излучающем в инфракрасном диапазоне светодиоде и регистрирующем это излучение чувствительном элементе. Любой непрозрачный для ИК-диапазона предмет в зоне датчика перекрывает излучение, что регистрируется чувствительным элементом. Датчик может использоваться как концевой выключатель. Совместно с щелевым диском датчик позволяет отслеживать углы вращения двигателя. Чувствительный элемент – H206.
Характеристики:

• напряжение питания: 3–5 В;
• LED-индикатор питания и состояния;
• ширина щели: 5±0,1 мм;
• диаметр монтажного отверстия:
• 3 мм;
• размеры платы: 31×14 мм.

Распиновка контактного разъёма:

• VCC – питание;
• GND – земля;
• D0 – цифровой выход, высокий уровень при срабатывании датчика;
• A0 – не используется.

При попадании светонепроницаемого предмета в щель датчика датчик срабатывает, и на выходе D0 присутствует высокий уровень сигнала, равный напряжению питания. При отсутствии предмета в чувствительной зоне датчика на выходе присутствует низкий уровень сигнала, равный 0,1–0,2 В.

Индикатор-светодиод светится при отсутствии предмета в чувствительной зоне датчика и гаснет при срабатывании датчика.

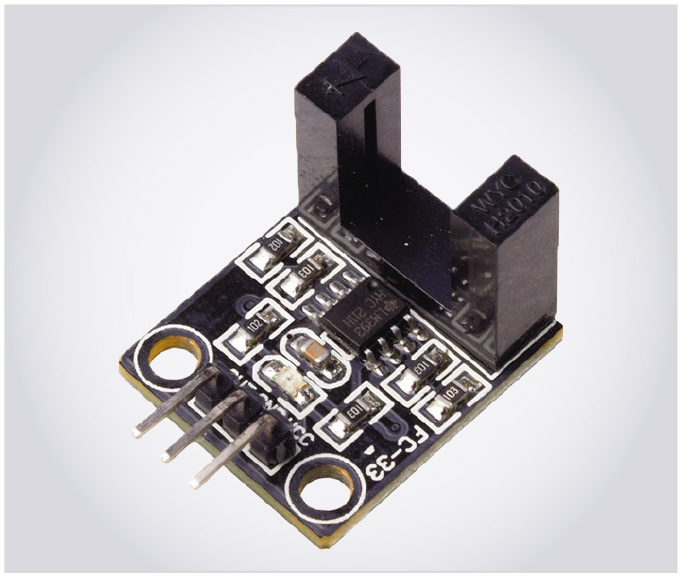

Есть вариант подобного датчика с широким пазом-щелью, равным 10 мм, и с тем же принципом работы. Чувствительный элемент – WYC H2010. Внешний вид модуля представлен на рис. 7.

Характеристики:

• напряжение питания: 3,6–5 В;
• ширина щели: 10±0,1 мм;
• размеры модуля: 28×20×18 мм;
• диаметр монтажных отверстий: 3 мм, расстояние между центрами монтажных отверстий: 14 мм.

Распиновка контактного разъёма:

• OUT – цифровой выход, высокий уровень при срабатывании датчика;
• GND – земля;
• VCC – питание.

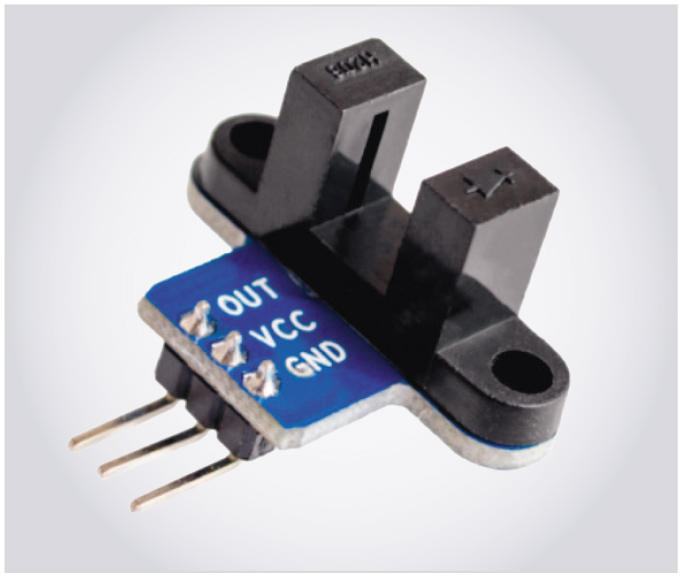

Модуль инфракрасного датчика VS1838, работающий по тому же принципу с сопоставимыми техническими характеристиками, представлен на рис. 8.

Польза и перспективы

Щелевые оптоэлектронные датчики не имеют распространённого недостатка, свойственного оптоэлектронным – из-замалых размеров первых и относительно близкого расположения приёмо-передающего узла в одном корпусе датчика им не нужно регулярное обслуживание, чистка рабочих поверхностей и проверка механической целостности. В щелевых оптических датчиках излучающий элемент, как правило – светодиод. Он имеет длительный, но всё же ограниченный ресурс работы, с годами интенсивность его излучения падает. Чтобы устранить этот фактор влияния, корректировка настройки контроллеров, работающих в цепях со щелевыми оптоэлектронными датчиками, обычно производится один раз в несколько лет. Этот тип приборов также не подвержен термической диффузии.

Промышленное и бытовое применение щелевых оптоэлектронных датчиков хоть и специфично, но разносторонне. Выше на примере датчика KTIR0411S был рассмотрен принцип его работы и включения в низковольтную электрическую цепь. Если у разработчика возникает иная задача, к примеру, подключение к такому модулю нагрузки в виде слаботочного электромагнитного реле, то, учитывая уровень сигнала на выходе модуля (контакты OUT или D0 в рассмотренных выше в статье вариантах), надо только добавить через ограничительный резистор токовый ключ на транзисторе n-p-n проводимости или MOSFET.

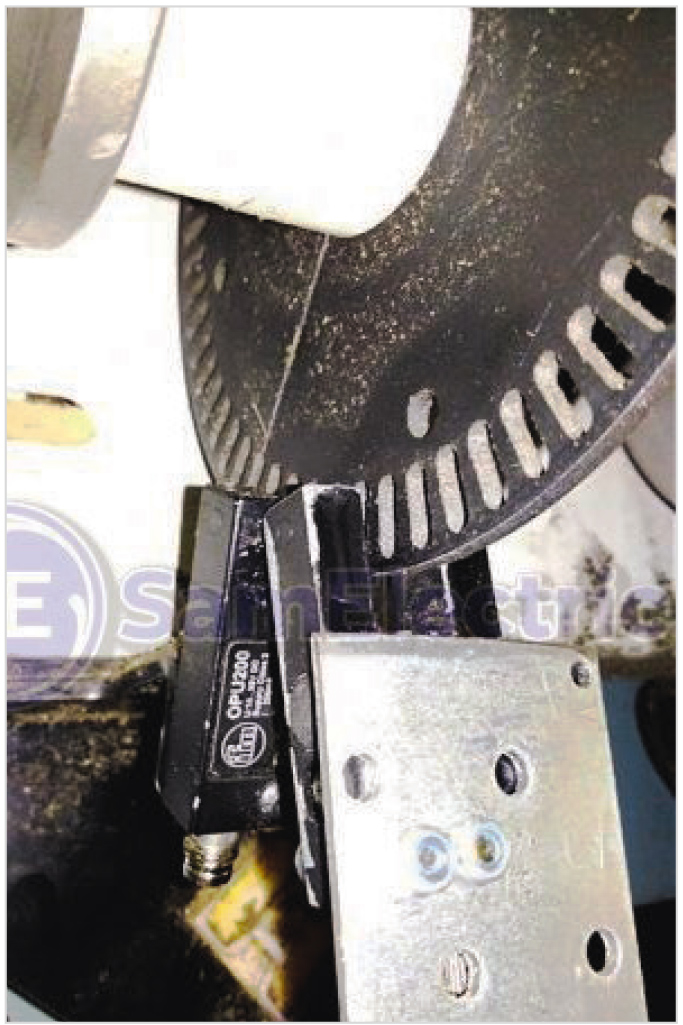

Однако не обязательно «управляющая» заслонка в пазе датчика должна иметь плоскую форму или диск с отверстиями, это может быть и условно круглая конфигурация, как нитка, верёвка, канат, трос, пропущенный в паз датчика. В качестве примеров использования щелевых оптоэлектронных датчиков можно рассматривать контроллеры производственных процессов для таких форм. В бытовых условиях примеру соответствует популярный электронный сигнализатор поклёвки для рыбаков.

Разберём несколько примеров, из которых можно понять, как применять щелевые оптоэлектронные датчики в конструкторах и разработках РЭА бытового назначения. Ибо промышленные оптоэлектронные щелевые датчики положения подходят для этого универсально.

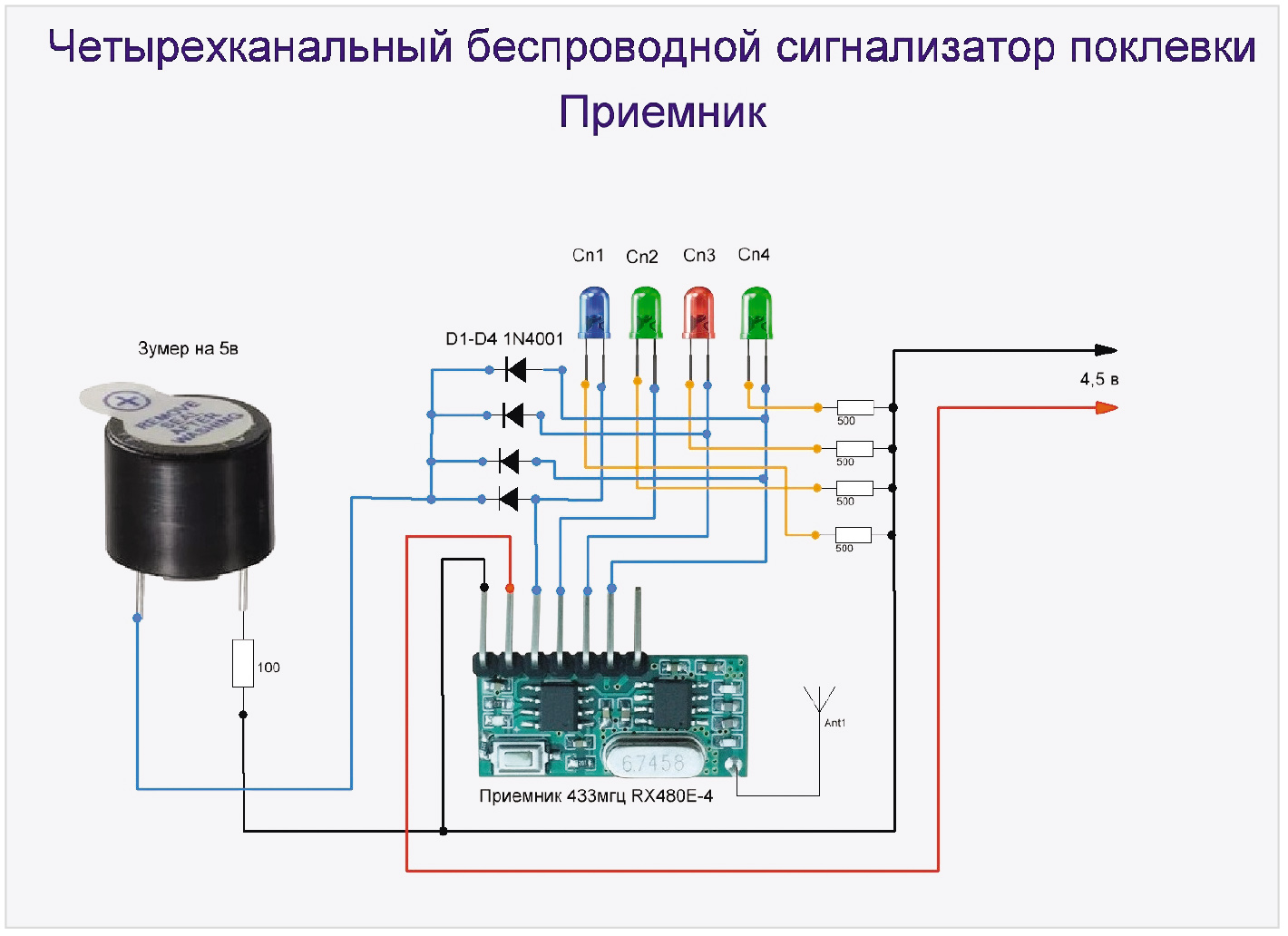

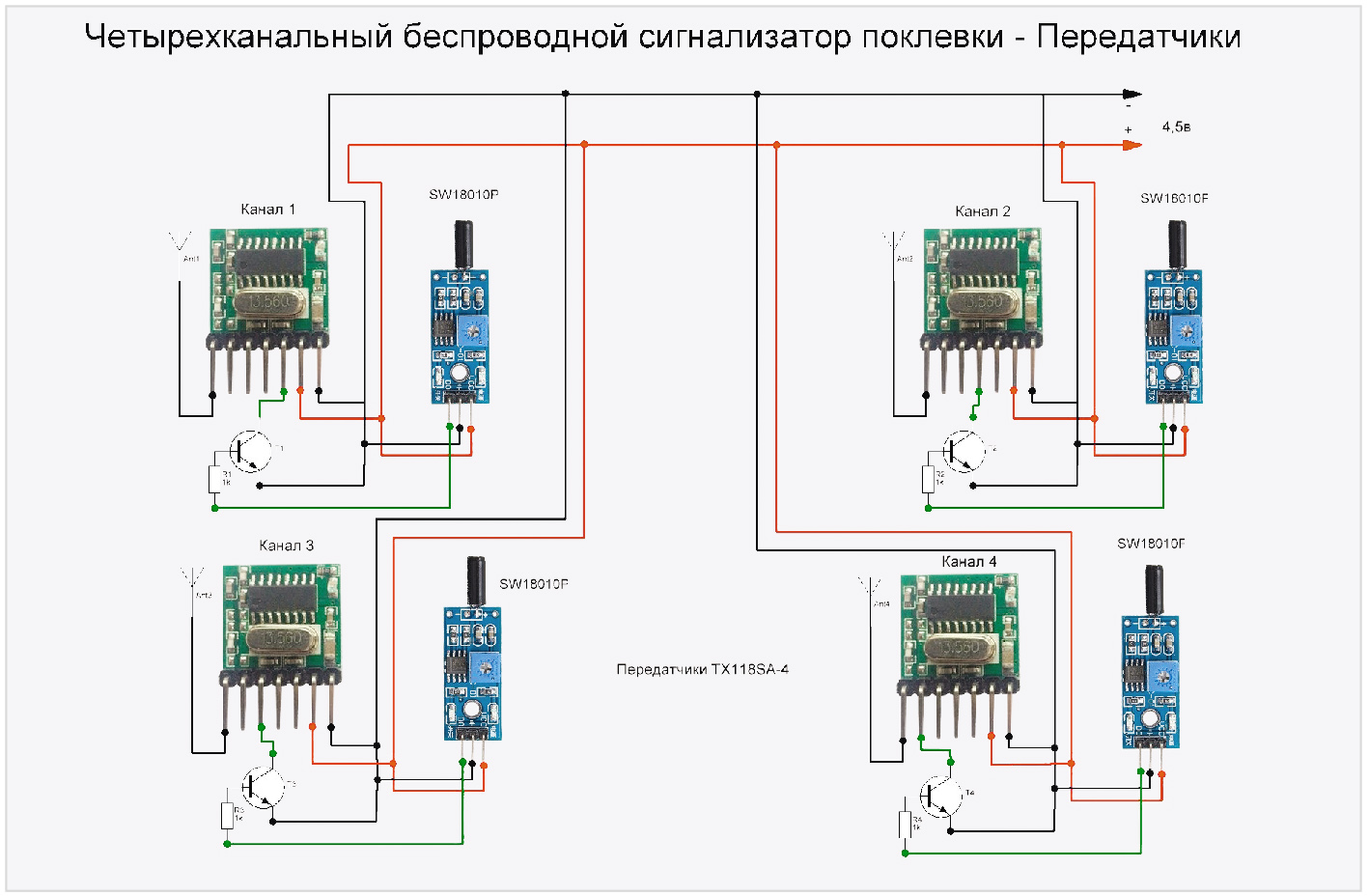

Моделей устройств для рыбаков много, и устроены они по разным принципам: от настраиваемого по чувствительности датчика детонации с модулем SW1801OP и беспроводным передатчиком TX118SA-4 до более дорогих и надёжных, защищённых от ложных срабатываний сигнализаторов поклёвки на основе оптоэлектронных щелевых датчиков. Электронные системы могут быть собраны из блоков конструкторов типа Arduino, к которым универсально подходят щелевые оптоэлектронные датчики положения, рассмотренные выше [9]. Некоторые устройства способны контролировать до 8 удалённо расположенных удилищ, что удобно при донной ловле рыбы («донками»). Поэтому в устройствах реализован дистанционный принцип передачи информации с помощью приёмо-передающих модулей, работающих на частоте 433 МГц. К примеру, передающий узел устройства реализован на модуле TX118SA-4, представленном на рис. 9. Приёмник устройства реализован на модуле RX480E-4, представленном на рис. 10. Эти иллюстрации приведены, чтобы понимать, как вместо датчика детонации SW1801OP (на рис. 9) установить согласно распиновке контактов щелевой оптоэлектронный датчик – один из рассмотренных в статье.


Есть и другой принцип действия – пропущенная в паз датчика леска. Её колебание, вибрация или обрыв – в зависимости от настройки контроллера – даёт сигнал световому или звуковому сигнализатору, извещающему рыбака о поклёвке. В этом примере в сигнализаторах поклёвки моделей SQ-4, PRO Q5, PRO RAM XD, HS-JY-25 и др. используются инфракрасные оптоэлектронные щелевые датчики типа VS1838 (рис. 8), H21HB1 – близкий аналог KTIR0411S – и аналогичные.

На рис. 11 представлен электронный прибор PRO SQ4, имеющий популярность в рыболовной среде.

Возможности импортозамещения

Из щелевых оптических датчиков отечественного производства в каталоге челябинской фирмы ТЕКО имеется несколько моделей, к примеру, OU NC3A-43P-20-LZS4, OUR NC3A5-43P-R20-LZS4, OU NC6P-43N-80-LZS4, внешний вид которых представлен на рис. 12, и аналогичные. С каталогом можно ознакомиться по ссылке [7]. Но, к сожалению, они проигрывают китайским в цене, а согласно некоторым отзывам – и в качестве.

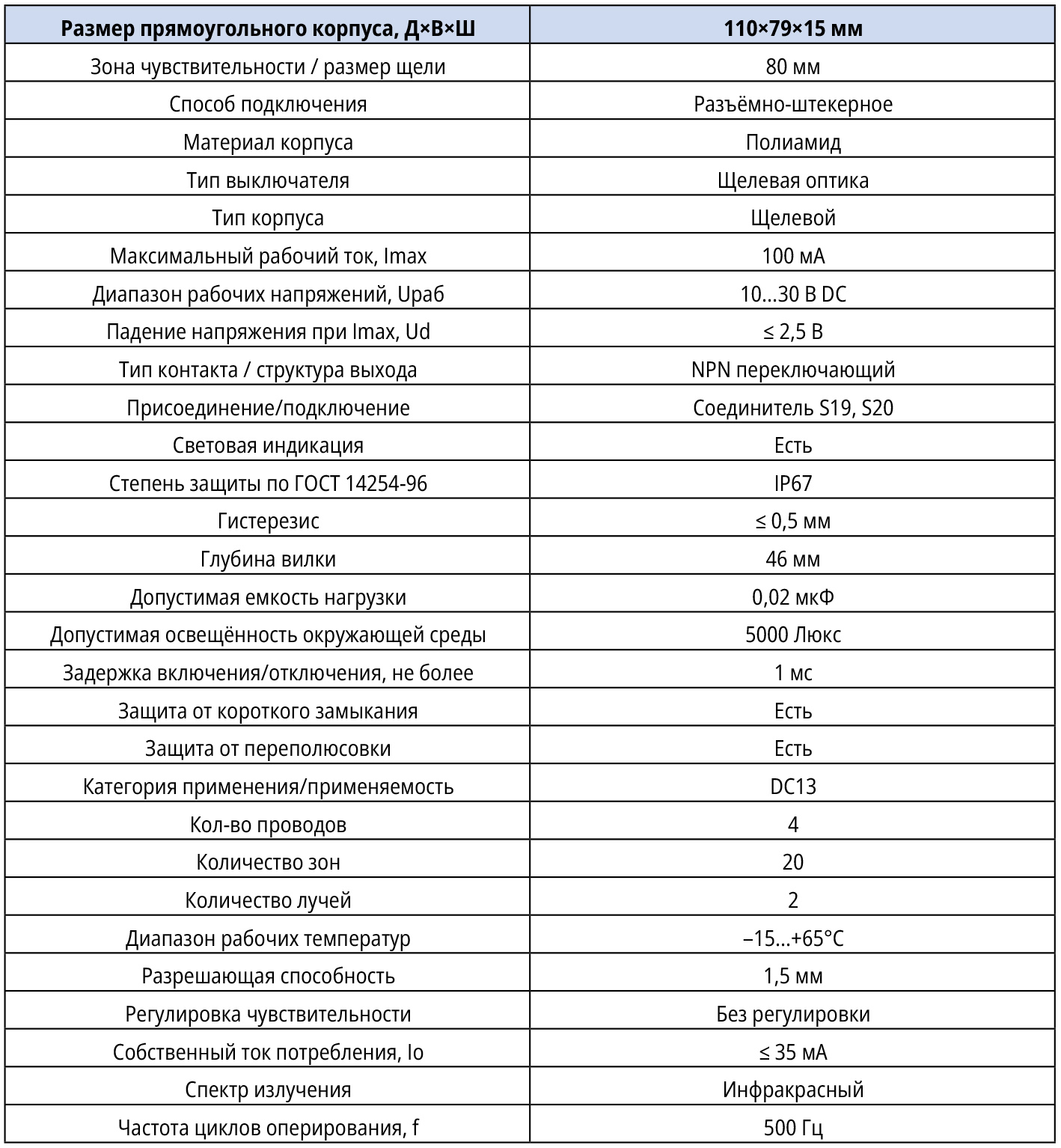

Контролируемый объект прерывает оптическое излучение инфракрасного спектра и вызывает изменение выходного сигнала датчика. Датчик имеет излучатели и приёмник, встроенные в корпус 110×79×15 мм. Технические характеристики щелевого датчика положения OU NC6P-43N-80-LZS4 фирмы ТЕКО представлены в табл. 3.

Варианты схемы подключения к датчику активной нагрузки представлены на рис. 13 и 14, габаритный чертёж и распиновка разъёма – на рис. 15. Паспорт на изделие и другие технические характеристики приведены в источнике [8].

Немного о насущном. Проблемы и тенденции производства оптоэлектронных щелевых датчиков

Если говорить о возможностях сравнения различных оптических щелевых датчиков положения или тех же датчиков разных производителей, например, между китайскими и отечественными вариантами (последних очень мало), следует понимать разницу стандартов. В правовом поле стандарт – это уровень качества. Там, где не актуальна плановая система, вместо стандарта действуют технические условия (ТУ), разрабатываемые каждой фирмой самостоятельно. Отсюда возможна разница в названии моделей (при условно равных технических характеристиках) и разные каталоги у компаний. Сравнение качества затруднительно и может опираться только на некие субъективные оценки.

Противоречия в государственных стандартах или ТУ в разных странах ввиду того, что зарубежные производители предоставляют в основном платную и дорогостоящую техническую документацию на изделия и элементы РЭА, – это сегодня, а тем более завтра, головная боль нашего отечественного производителя и разработчика. В Евросоюзе ежегодно принимаются порядка 2000 НПА в основном технического свойства, затем каждая страна перерабатывает их под свои условия, не нарушая фундаментальных положений и требований. По отзывам специалистов, иногда дело доходит до абсурда: спектр свечения светодиодов в светофоре в некоторых странах отличается от других стран, допуски на погрешности, угловые диапазоны разнятся. Никаким былым стандартам эта ситуация и близко не соответствует.

Что говорить, если даже корм для домашних питомцев, предназначенный для разных стран (в формате того же Евросоюза), но выпускаемый на одном и том же предприятии, – разный.

Микроэлектронная технология позволяет создавать датчики с высокими метрологическими характеристиками и низкой стоимостью. Последняя имела выраженную тенденцию к снижению. Достижения отечественной и мировой микроэлектроники последних 50 лет получены, в сущности, благодаря развитию кремниевой технологии. Стоимость микросхем падала год от года, а уровень интеграции (число транзисторов на единицу площади кристалла) неуклонно повышался. Достижения микроэлектроники оказывали воздействие на технологию изготовления датчиков. Применение микроэлектронной технологии в производстве датчиков позволило снизить их стоимость при сохранении или повышении точности. Однако перенос микроэлектронной технологии производства интегральных схем в область датчиков оказался затруднённым, связанным с необходимостью модификации МДП-технологий для обеспечения метрологических характеристик датчика (уровня легирования полупроводниковых слоёв или применения особо чистых полупроводниковых материалов) [1]. Существенными явились конструктивные требования, приведшие к созданию специальных технологий, нетипичных либо инновационных в производстве интегральных схем. К ним относились операции трёхмерного профилирования кристаллов кремния и бесклеевое присоединение кристалла к подложке. Стоимость датчиков определяется не только индивидуальной сборкой, настройкой, испытаниями и метрологической аттестацией, но и технологией производства. Условно низкая стоимость датчиков обусловливалась, прежде всего, большим количеством кристаллов, которые получали с одной пластины.

Высокие темпы роста применения микроэлектронных датчиков наблюдаются не только в автомобильной промышленности, на автоматизированных линиях и робототехнике, как было ещё 20 лет назад, но и в нейрохирургии, высоких медицинских технологиях и других сферах.
