Интеллектуальные системы хранения данных в АСУ ТП

В статье рассмотрены современные системы архивации данных в АСУ ТП, наиболее часто используемые СУБД и соответствующие аппаратные платформы. Описаны принципы построения многоуровневых систем сбора и архивации данных, агрегации и «горячего» резервирования.

Швецов Дмитрий

151
В ЗАКЛАДКИ

Рынок систем диспетчерского управления и сбора данных (SCADA) является одним из самых быстро растущих рынков систем контроля в мире. Возрастающая потребность в модернизации электроэнергетической, водораспределительной и водоочистительной инфраструктур будет способствовать расширению данного рынка в странах Западной Европы и Северной Америки в течение нескольких следующих лет. В России, на Ближнем Вос­токе, в Аф­рике, странах Азиатско-Ти­хооке­ан­ско­го региона и Латинской Аме­рики благодаря инвестициям в строительство но­вой инфраструктуры нефтегазовой отрасли, электроэнергетики, водообеспечения и обработки сточных вод также будет наблюдаться рост рынка систем SCADA. Согласно результатам нового исследования глобальной консалтинговой компании Frost & Sullivan «Стра­те­гический анализ мирового рынка сис­тем SCADA», в 2009 году выручка этого рынка составила 4623,1 млн долл., а к 2016 году, по прогнозам, она достигнет 7074,1 млн долл. Ис­следование охватывает конечных по­требителей систем АСУ ТП: нефтегазовую отрасль, электроэнергетику, водообеспечение и во­доочистку, автомобилестроение и транс­­­портный сектор, а также другие отрасли, в которых используются такие системы заводского уровня (производство продуктов питания и напитков, фармацевтическая, химическая и целлюлозно-бумажная промышленность). В число проанализированной в этом исследовании продукции входят также программное обеспечение для АСУ ТП и АСУП, компьютерное оборудование и IT-услуги.

В настоящее время, чтобы оставаться конкурентоспособными, производители во всех отраслях промышленности должны уметь контролировать свои производственные процессы оптимальным образом. Программное обеспечение (ПО), применяемое в АСУ ТП, позволяет осуществлять визуализацию всего предприятия в режиме реального времени. Современные технологии дают возможность корректировать настройки параметров технологических процессов с целью достижения оптимального состояния независимо от применяемого программного продукта. Оптимизация управления производством в реальном времени невозможна без анализа предыдущих событий и статистики производственных процессов, которые позволяют персоналу чётко и быстро определять, что пошло правильно или неправильно на предыдущем цикле производства. Оперативные данные об изменении параметров одной переменной могут дать весьма ценную информацию и повлиять на качество процесса в целом. Как правило, для осуществления анализа данных необходимо несколько производственных циклов, чтобы можно было судить об оптимальности тех или иных параметров. Чтобы провести анализ всех процессов, необходимо иметь данные о состоянии и работе всех исполнителей в момент производства. В данном случае требуются приложения для архивации и анализа данных всех производственных процессов. Для этих целей многие производители прикладного программного обеспечения АСУ ТП предлагают системы хранения исторических данных, предназначенные для записи в реальном времени или по мере необходимости больших объёмов значений параметров, по­лученных в процессе производства. Как правило, большие объёмы данных требуется собирать во время запуска производства продукции и зачастую в те моменты, когда в силу различных причин ожидаются отклонения в технологии или в штатном режиме работы оборудования. Эта информация должна быть записана и сохранена точно и своевременно. Решение такой задачи не под силу классическим «коробочным» сис­темам баз данных (БД). Помимо всего прочего для построения информационной системы требуются тщательный подбор серверной платформы (выбор серверной ОС и СУБД) и выбор платформ для клиентских рабочих мест. При выборе СУБД необходимо принимать во внимание следующие факторы:

  • максимальное число пользователей, одновременно обращающихся к базе;

  • характеристики клиентского ПО;

  • аппаратные компоненты сервера;

  • серверную операционную систему;

  • уровень квалификации персонала.

Обзор основных систем хранения данных в АСУ ТП

На сегодня известно большое число различных серверов баз данных SQL. Рассмотрим более подробно следующие ведущие серверные СУБД: Oracle и Microsoft SQL Server.

Пакет Oracle, наделённый самым развитым набором функций для работы с языком Java и доступа к данным через Интернет, также обладает системой оптимизации одновременного доступа. Единственным недостатком данной СУБД является сложность администрирования, однако все затраты на её внедрение и освоение впоследствии окупаются эффективной и надёжной работой. Среди основных свойств СУБД Oracle следует отметить такие как:

  • высочайшая надёжность;

  • возможность разбиения крупных баз данных на разделы, что позволяет эффективно управлять огромными гигабайтными базами;

  • наличие универсальных средств за­щи­ты информации;

  • эффективные методы максимального повышения скорости обработки запросов;

  • индексация по битовому отображению;

  • наличие свободных таблиц (в других СУБД все таблицы заполняются сра­зу при создании);

  • распараллеливание операций в за­просе;

  • наличие широкого спектра средств разработки, мониторинга и администрирования;

  • ориентация на Интернет-технологии.

Решения, не уступающие разработкам Oracle, можно найти только в DB2 фирмы IBM и в отдельных решениях на базе MySQL.

Важнейшие характеристики СУБД Microsoft SQL Server – это:

  • простота администрирования;

  • возможность Web-подключения;

  • наличие специальных «мастеров» и средств автоматической настройки параметров;

  • встроенный инструментарий для ти­ражирования, синхронизации и анализа данных;

  • наличие средств удалённого доступа.

В комплект средств административного управления данной СУБД входит целый набор специальных «мастеров» и средств автоматической настройки па­раметров конфигурации. Также MS SQL оснащён замечательными средствами тиражирования, позволяющими синхронизировать данные ПК с информацией БД и наоборот. Входя­щий в комплект поставки сервер OLAP даёт возможность сохранять и анализировать все имеющиеся у пользователя данные. В принципе, данная СУБД представляет собой современную полнофункциональную базу данных, которая идеально подходит для малых и средних организаций. Необходимо заметить, что SQL Server уступает СУБД Oracle по двум важным показателям: программируемость и средства разработки.

Повышенный интерес к проблемам хранения исторических данных вызван необходимостью принятия решений на основе не только текущей информации, но и информации за предыдущие пе­риоды работы предприятия. На крупных предприятиях данная проблема решается путём покупки дорогостоящих сис­тем централизованного архивирования данных, поступающих от различных SCADA-систем, работающих на предприятии. Самым ярким представителем таких систем является PI System (OSIsoft), основанная на платформе Oracle. Её функциональные возможности и производительность практически безграничны. Однако стоимость данной системы оказывается чересчур высокой для её использования в АСУ ТП и АСУП средних и крупных размеров. Кроме того, PI System требует установки выделенного сервера. Администрирование системы АСУ ТП и АСУП в целом усложняется за счёт присутствия в ней компонентов различных производителей. Поэтому для этих систем значительно проще и естественнее использование приложений, которые совмещают в себе функции поддержки и хранения данных, получаемых из SCADA. Именно такую систему архивации предложила компания ICONICS. Высокопро­изво­ди­­тель­ная 64-битовая система сбора и архивации данных для АСУ ТП и АСУП заслуженно носит название Hyper Historian®. Это мощное приложение для обработки исторических данных, предназначенное для критически важных приложений, которым требуется непрерывный доступ и сбор данных. В нём заложены возможности подключения к приложениям пакета ICONICS BizViz для использования лучшей в своём классе системы отчётности, анализа, портальных технологий или транзакций данных. Стандартный интерфейс запросов SQL обеспечивает интеграцию с Microsoft SQL совместимыми базами данных. Hyper Historian предоставляет возможность резервирования для критически важных приложений. Техно­логия Store-and-Forward обеспечивает целостность данных в случае ошибок в системе или нарушения связи. Интел­лектуальная система архивирования по­зволяет упорядочить архивы данных, используя расписание и триггеры. Это экономит место на диске, а также даёт возможность управлять процессами создания резервных копий файлов для долговременного хранения и поиска.

Оригинальные технологии хранения данных

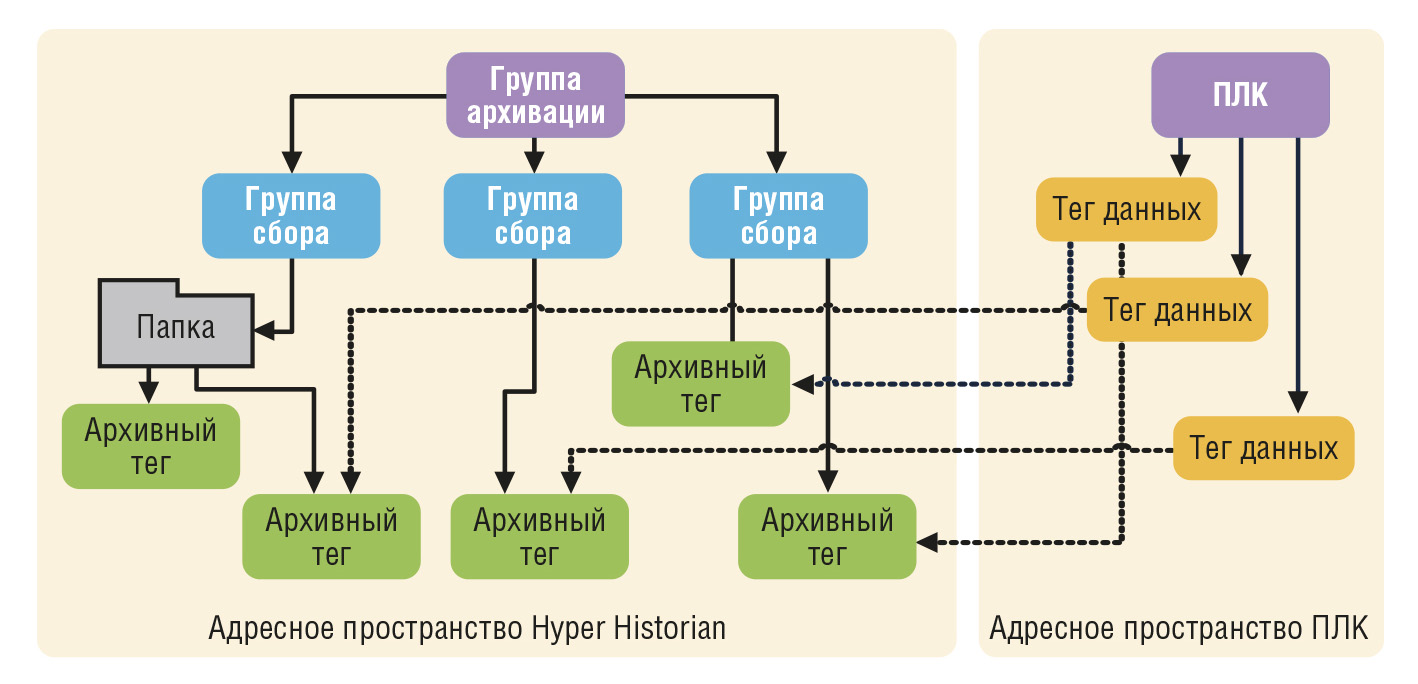

Пользователи могут легко собирать информацию из различных АСУ ТП предприятий, объектов или по всем предприятиям, входящим в распределённую систему АСУП. Информация из различных источников данных (ПЛК, модулей ввода/вывода, сетевого оборудования и приложений HMI) может быть собрана и сохранена для формирования отчётности и анализа практически в реальном времени. Hyper Historian использует сжатие данных Swinging Door для высокоскоростного сбора данных со ссылкой на аппаратные средства в реальном времени в масштабах всего предприятия. Алго­ритм Swinging Door использует 64-битовую аппаратную и программную архитектуры, что позволяет получить доступ к более мощному процессору и ёмкой памяти по сравнению с аналогичными 32-битовыми инструментальными сред­ствами и обеспечивает максимально возможное быстродействие. Hyper Historian использует расширенную интеграцию данных, обеспечивая подключение к любому устройству с помощью OPC UA, OPC DA, OPC XML, SNMP, BACnet или к историческим базам данных, как показано на рис. 1.


Продукт Hyper Historian обеспечивает необходимую гибкость и высокий уровень масштабируемости и надёжности. Он является прекрасным решением для создания:

  • простых одноузловых систем хранения архивных данных;

  • многоуровневых систем хранения дан­ных, которые можно разделять на уровни хранения, группируя различные типы данных и перемещая данные между уровнями системы;

  • многоуровневых систем резервирования для послеаварийного восстановления работоспособности, гарантирующих возможности непрерывного сбора данных и полного исключения их потери даже в случаях системных сбоев или отказов сервера.

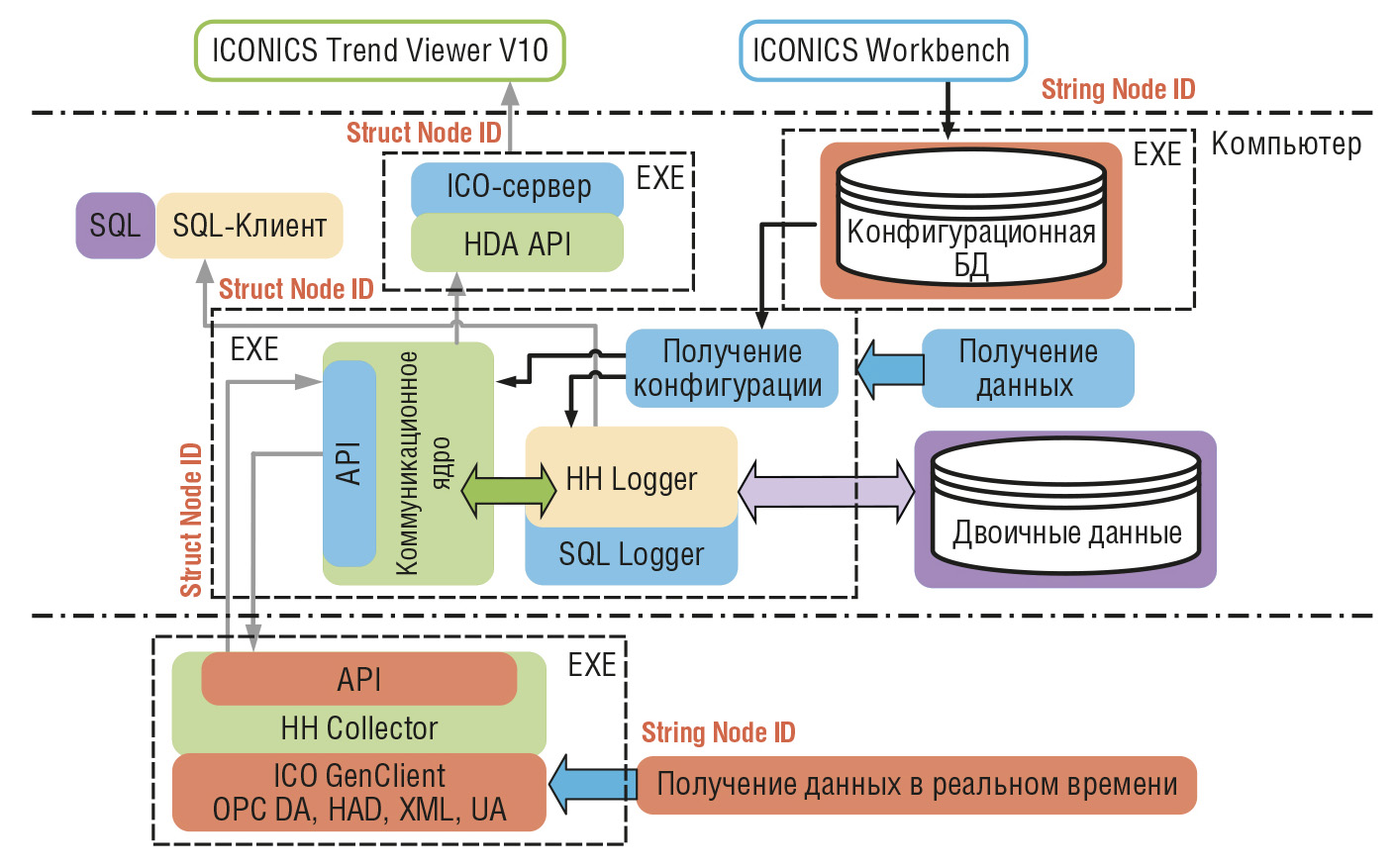

В этом продукте развитая технология хранения и сжатия данных сочетается со стандартным механизмом интерфейса запросов, гарантирующим от­крытый и простой доступ к хранящейся в хронологическом порядке информации, что обеспечивает возможности анализа и принятия необходимых технологических и производственных ре­шений со­ответствующим персоналом в режиме ре­ального времени. Hyper His­torian Collec­tor (полный набор соответствующих инструментальных средств) и информационный портал ICONICS PortalWorX предоставляют всей организации широкий спектр разнообразных инструментальных средств управления данными для анализа и оптимизации рабочих параметров. Про­из­во­дитель­ность системы архивации до­стигла рекордных величин для по­доб­ных систем: максимальная скорость архивации для сервера Hyper Historian или однопользовательской системы – 50 000 тегов в секунду, а для центрального архивного сервера до 150 000 тегов в секунду (рекомендовано). Общее ко­личество архивных тегов в однопользовательской системе может достигать 1 000 000. Такие высокие характеристики системы архивации позволяют использовать Hyper Historian для по­строения систем АСУ ТП и АСУП на средних и крупных промышленных предприятиях. Помимо обеспечения вы­сокой производительности пакет осуществляет поддержку стандартного интерфейса SQL-запросов, что позволяет без труда взаимодействовать с Mic­rosoft SQL совместимыми базами данных, такими как Microsoft SQL Server 2005/2008. Hyper Historian ис­поль­зует не­сколько передовых функций операционной системы, таких как File System Transactions (NTFS-транзакции) по­следних платформ Microsoft, для того чтобы обеспечить устойчивость и надёжность хранения данных. В качестве иллюстрации на рис. 2 приведена функциональная схема взаимодействия компонентов приложения Hyper Historian (HH) с источниками дан­ных и приложений, которые ис­пользуют полученную информацию для визуализации и дальнейшей обработки.


Также пакет Hyper Historian располагает уникальными особенностями, связанными с автоматизацией архивирования. Вот некоторые из них: возможность применения шаблонов, планирование архивации данных по расписанию, сжатие данных и резервное копирование файлов для длительного хранения и/или поиска.

При разработке нового комплексного решения для 64-битовых платформ АСУ ТП компания ICONICS выпустила сервисное приложение Workbench с поддержкой функций WPF (Windows Pre­sentation Foundation). Среда Work­bench является контейнером для всех приложений, входящих в состав пакета GENESIS64 и Hyper Historian. Конфи­гуратор сервера архивации функционирует как «тонкий» клиент и позволяет осуществлять оптимистичное параллельное проектирование, выступая в качестве централизованной конфигурационной среды и одновременно интерфейса оператора; в режиме исполнения даёт полноценную визуализацию данных в реальном времени и исторических данных с 2D- и 3D-графикой. Оригинальная конфигурационная консоль Workbench содержит полный спектр сервисов управления, имеет встроенные шаблоны для управления проектами и возможности удалённого развёртывания.

В среде Workbench есть возможность добавлять и полностью настраивать 3D-тренды и диаграммы. Также можно выбирать из библиотеки 3D-графики, строить зависимости X от Y в логарифмическом масштабе, в форме гистограмм и циклограмм, в режиме самописца и др., чтобы иметь ясное и точное представление о получаемой информации в реальном времени и исторических данных. Интуитивно понятные панели инструментов и галереи помогают настроить тренды, добавляя цвета, градиенты, привлекательную анимацию, эффекты прозрачности/отраже­ния, сглаживание и многое другое, что делает анализ данных понятным и простым.

Средства повышения надёжности данных в АСУ ТП

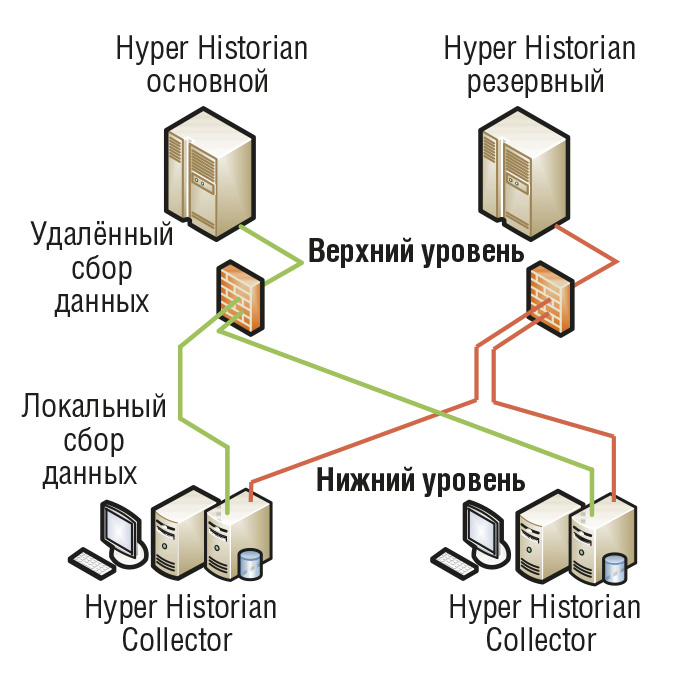

Технологии поддержки «горячего» резервирования ICONICS для серверов, клиентов и других компонентов АСУ ТП реализованы и в новом пакете Hyper Historian версии 10.6. Кон­фи­гу­ри­ро­ва­ние узлов для «горячего» резервирования даёт возможность построения универсальных многоуровневых систем с целью минимизации избыточности дан­­ных. С Hyper Histo­­­rian достаточно легко создать распределённые многоуровневые системы. Система верхнего уровня может служить хранилищем дан­ных для основной и резервной ко­пий критической информации. Мно­гочисленные системы верхнего уровня могут выполнять репликацию всех ис­торических данных. Также резервируемые системы нижнего уровня могут передавать либо весь информационный поток данных, либо только сводные аг­регированные данные в одну или не­сколько систем верхнего уровня. Мно­гоуровневые архитектуры обеспе­чи­ва­ют защиту от возможных потерь данных, вызванных остановкой той или иной информационной системы, простоями в сети и т.п. В многоуровневых системах архивации данные не хранятся непосредственно в таблицах Microsoft SQL Server, вместо этого используется вы­сокооптимизированная файловая система, независимая от реляционной базы данных.

Одним из вариантов реализации передовых технологий хранения Hyper His­torian являются устройства DAS (Di­rect Attached Storage). В основе решения DAS лежит технологическая схема, в которой устройство для хранения данных подключено непосредственно к серверу или к рабочей станции, как правило, через внешний интерфейс SAS.


На рис. 3 схематично показано, как на лю­бом уровне с одинаково высокой надёжностью полностью интегрируются данные, тревоги и события, сводная информация и другие производственные данные, а также информация о конфигурации базы данных. К основным преимуществам DAS-систем можно отнести их низкую стоимость (в сравнении с другими решениями систем хранения данных), простоту развёртывания и администрирования, а также высокую скорость обмена данными между системой хранения и сервером. Благодаря именно этому свойству они завоевали большую популярность в сегментах любого уровня АСУ ТП и многих корпоративных сетей АСУП.


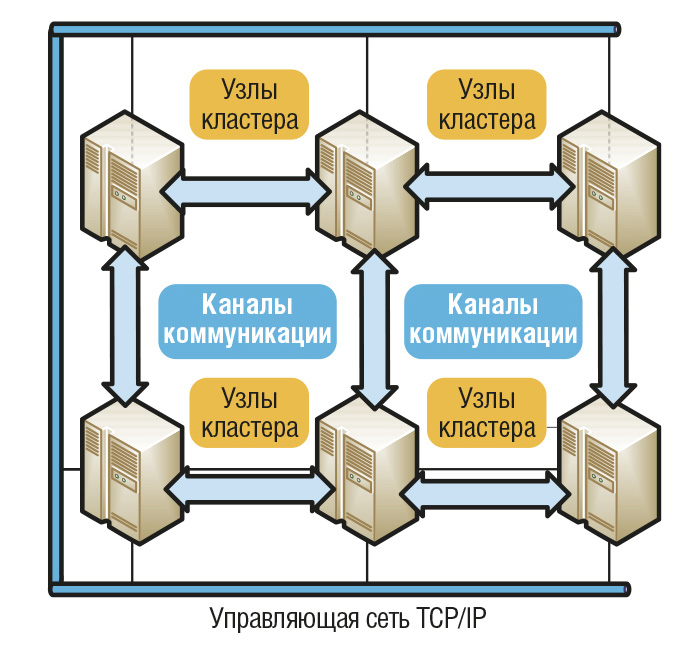

На рис. 4 приведена базовая топология организации хранилища данных, принятая в большинстве АСУ ТП. В то же время DAS-системы имеют и свои недостатки, к которым можно отнести неоптимальную утилизацию ресурсов, поскольку каждая DAS-система требует подключения выделенного сервера и позволяет подключить максимум два сервера к дисковому массиву в определённой конфигурации.

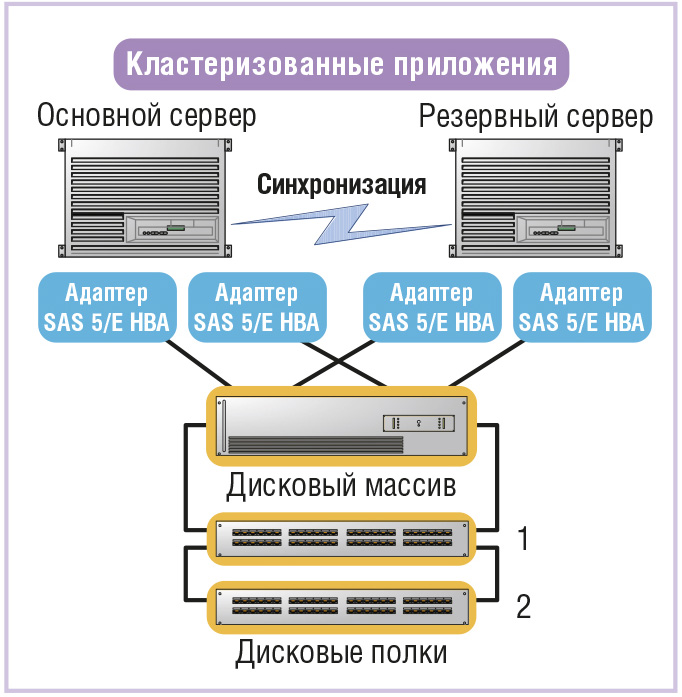

Для создания отказоустойчивого кластера, SQL-сервера и других приложений АСУ ТП описанная модель DAS вполне подойдёт. Пример блок-схемы DAS приведён на рис. 5.


Помимо программных технологий организации аг­регации, «горячего» резервирования по­­добная система уже имеет активную логику внутри корпуса и полностью из­быточна за счёт использования двух встроенных контроллеров RAID, работающих по схеме «активный – активный» и имеющих зеркалированную копию буферизованных в кэш-памяти данных. Оба контроллера параллельно обрабатывают потоки чтения и записи данных, и в случае неисправности одного из них второй «подхватывает» данные с соседнего контроллера. При этом подключение к низкоуровневому SAS-кон­троллеру SAS 5E внутри двух серверов (кластеру) может производиться по нес­кольким интерфейсам (MPIO), что обес­­печивает избыточность и балансировку нагрузки в средах Microsoft.

Заключение: системы хранения данных уходят в «облака»

По мнению экспертов, в настоящее время большинство пользователей тратят до 80% бюджета на построение и дальнейшую поддержку работоспособности систем хранения данных. В расширенных и развитых АСУ ТП и АСУП всё больше требуется общий доступ к архивным данным. Отсюда следует необходимость создания «об­лачных» ресурсов для организации вы­числений, обмена и хранения информации. Такие системы позволяют арен­­довать инфраструктуру и её со­ста­вляющие как сервис, где потребуется оплачивать только реально ис­поль­зуемые ресурсы. Следует отметить и ряд недостатков «облачных» технологий в части ограниченного применения, некоторых проблем обеспечения безопасности, задержки производительности и др.

В любом случае популярность «облачных» вычислений и виртуализация приложений АСУ ТП и АСУП будет расти, по мере того как компании будут привыкать к самой идее «публичных облаков», продолжая стремиться к экономии. Важно, чтобы глобальный «облачный тренд» поддержали в России не только заказчики, но и локальные пользователи АСУ ТП. Уже сейчас многие АСУП поддерживают режим виртуализации отдельных процессов и позволяют поддерживать работоспособность виртуальных ресурсов на одном устройстве и управлять этими ресурсами как единым объектом. ●
