Технология OPC UA: возможности полноценного объектно-ориентированного проектирования цифровых коммуникаций промышленного оборудования

Введение

Технология OPC уже длительное время является стандартом де-факто в области промышленной автоматизации. OPC UA (Unified Architecture) – последняя спецификация стандарта OPC, кардинально отличающаяся от предыдущих [1]. OPC UA имеет ряд особенностей – кроссплатформенность, сервис-ориентированная архитектура, сетевая безопасность и поддержка резервирования, передача данных в реальном времени, информационное моделирование и т.д. Нас будет интересовать последняя особенность.

Технология OPC UA позволяет вести разработку информационных моделей в объектно-ориентированном стиле. Цель статьи – продемонстрировать возможности технологии OPC UA в плане объектно-ориентированной разработки.

Важно, что само по себе наличие объектно-ориентированных возможностей ещё не гарантирует высокого качества спроектированных систем. Объектно-ориентированная парадигма требует «перестройки» мышления разработчиков. Так, при появлении объектно-ориентированных языков программирования многие программисты продолжали писать код по-старому – в структурном стиле [2]. При этом использовались далеко не все возможности объектно-ориентированных языков. Это как сменить отвёртку на шуруповёрт, но при этом вкручивать шурупы, вращая его рукой. Таким образом, вы имеете не шуруповёрт, а всё ту же отвёртку, только в форме шуруповёрта. Потребовалось длительное время, чтобы перейти от структурного программирования к объектно-ориентированному. Скорее всего, также потребуется некоторый период времени для перехода на полноценное объектно-ориентированное проектирование (ООП) цифровых коммуникаций в промышленности с использованием технологии OPC UA.

Для определения того, что такое ООП и какими характеристиками оно должно обладать, обратимся к классической работе [2] по объектно-ориентированному анализу и проектированию. ООП – методология проектирования, в основе которой лежит объектная модель. Проектируемая система состоит из взаимодействующих объектов, которые являются экземплярами определённых классов, организованных иерархически [2].

Мы рассмотрим следующие принципы ООП: абстракция, иерархичность (наследование, композиция), инкапсуляция и полиморфизм.

Задачи статьи:

• проверить наличие поддержки этих принципов технологией OPC UA;
• определить вклад данных принципов в разработку.

Для лучшего понимания сделаем это на конкретном примере: выполним ООП цифровых коммуникаций с котельным оборудованием, проведём анализ полученных результатов.

Постановка задачи проектирования

Имеется газовый водогрейный котёл, оборудование которого подключено к модулям ввода-вывода станции, предоставляющей доступ к данным по протоколу OPC UA. Также имеется контроллер (OPC-клиент), который подключён к станции (OPC-серверу). Контроллер предназначен для управления технологическим процессом нагрева воды. Задача: разработать соответствующую информационную модель котельного оборудования, которая будет поддерживаться OPC-сервером и использоваться OPC-клиентом. Дополнительным условием является то, что оборудование может меняться в процессе эксплуатации.

Разработка архитектуры решения

Если использовать OPC UA как «классический» OPC, тогда информационная модель просто будет содержать все имеющиеся сигналы ввода-вывода с доступом на чтение и запись, чтобы OPC-клиент мог управлять оборудованием напрямую. Но это будет плохим решением. Если поменяется оборудование, то потребуется вносить изменения и в информационную модель, и в управляющий алгоритм контроллера. Поддерживать такое решение будет крайне сложно.

Объектно-ориентированный подход позволяет эффективно бороться со сложностью информационной модели. Задача, которую преследует разработчик объектно-ориентированной системы, – создать иллюзию простоты у пользователя этой системы [2]. В нашем случае пользователем является управляющий алгоритм контроллера.

В управляющем алгоритме можно выделить две части: одна отвечает за управление оборудованием (драйверная часть), другая – за высокоуровневое управление технологическим процессом (технологическая часть). Драйверная часть зависит только от оборудования, технологическая часть, наоборот, вообще не зависит от оборудования, а зависит только от особенностей технологического процесса. Как непосредственно управлять котлом, решается на уровне его драйвера. Задачи более высокого уровня решаются технологическим алгоритмом. Это, например, может быть задача термостатирования или нагрева по заданному графику. Также на этом уровне определяются закон регулирования, уставки, настройки коэффициентов регулятора и т.д.

Замена оборудования будет приводить только к изменению драйверной части. А доступ к оборудованию обеспечивает OPC-сервер. В таком случае хорошим декомпозиционным решением будет оставить в контроллере только технологическую часть алгоритма (далее – технологический алгоритм), а драйверную часть (далее – алгоритм драйвера) перенести на OPC-сервер.

Такое разделение обеспечит относительную независимость технологического алгоритма в контроллере и алгоритма драйвера на OPC-сервере. OPC-сервер будет предоставлять полноценный сервис для работы с оборудованием. В итоге при смене оборудования не потребуется вносить изменения в технологический алгоритм контроллера. Потребуется внести изменения только на OPC-сервере. Если информационная модель будет иметь хорошую архитектуру, то эти изменения будут незначительными. Такое решение будет легко поддерживать.

Теперь возникает задача ООП информационной модели котельного оборудования, предоставляющей некоторый сервис. OPC-сервер должен обеспечивать иллюзию простоты работы с оборудованием для OPC-клиента.

Абстракция

Абстракция – это модель, содержащая только существенные характеристики для решения поставленной задачи. Выбранная абстракция определяет интерфейс, посредством которого с ней осуществляется взаимодействие. Интерфейс связан с набором обязательств, которые необходимо выполнять, чтобы обеспечить поддержание выбранной абстракции.

Потенциальное множество всех объектов с одинаковыми характеристиками образуют класс. Отсюда следует, что классов существенно меньше, чем объектов. Поэтому при проектировании лучше описать сразу весь класс, а потом использовать объекты как экземпляры этого класса. У класса есть атрибуты (свойства) и методы. Атрибуты описывают состояние объекта, а методы – операции, которые может выполнять объект. Совокупность методов и их обязательств определяет поведение объекта. Открытые (доступные снаружи объекта) атрибуты и методы образуют интерфейс. Класс и тип объекта при определённых условиях можно считать синонимами [2].

В нашем примере OPC-сервер должен предоставить простую абстракцию OPC-клиенту для взаимодействия с котельным оборудованием. Пусть этой абстракцией будет котёл. Для этого определим класс Boiler (см. UML-диаграмму на рис. 1). Назначение котла – нагрев воды, поэтому существенной характеристикой является температура воды на выходе котла. Для этого определим атрибут outWaterTemp типа Double, который будет предоставлять текущее значение температуры в виде вещественного числа. Данный атрибут доступен для OPC-клиента (открытые члены класса обозначаются знаком +), но предназначен только для чтения (в фигурных скобках указано это ограничение).

Также для работы с котлом необходимо знать его состояние (остановлен, работает, запускается, неисправен и т.д.). Для этого определим атрибут status типа Int16, предназначенный только для чтения (OPC-клиент не может изменять его значение). Статус котла будет кодироваться целым числом, сами коды пока неизвестны.

Простой абстракцией для управления котлом является набор из двух команд: запустить и остановить нагрев. Для этого определим методы startHeating() и stopHeating() соответственно. Эти методы не имеют параметров и ничего не возвращают. Названия методов выделены курсивом – это означает, что они абстрактные, т.е. не имеют реализации, так как на данном этапе проектирования ещё неизвестно, как именно запускать и останавливать котёл.

Таким образом, класс Boiler задаёт простой интерфейс для работы с абстрактным котлом. Название класса Boiler также выделено курсивом – это означает, что класс абстрактный, т.е. невозможно создать экземпляры этого класса, так как не спроектированы многие вещи, и использовать такой объект пока нельзя.

Предложенная абстракция фокусирует разработку только на существенных характеристиках, устраняя всё лишнее. В итоге это упрощает и процесс проектирования, и полученный результат.

Иерархия

Иерархия используется для упорядочивания абстракций по уровням [2]. Рассмотрим два механизма, порождающих иерархию: наследование и композиция.

Наследование – заимствование классом не скрытых атрибутов и методов у другого класса. Класс, который наследует, является дочерним. Класс, от которого наследуют, является родительским. Наследование порождает иерархию классов с отношением «обобщение-специализация». Дочерний класс является специализацией родительского, и наоборот, родительский класс является обобщением дочернего.

Композиция – объединение частей. Композиция порождает иерархию объектов с отношением «часть-целое». Компонентные объекты являются частями композиционного (целого) объекта.

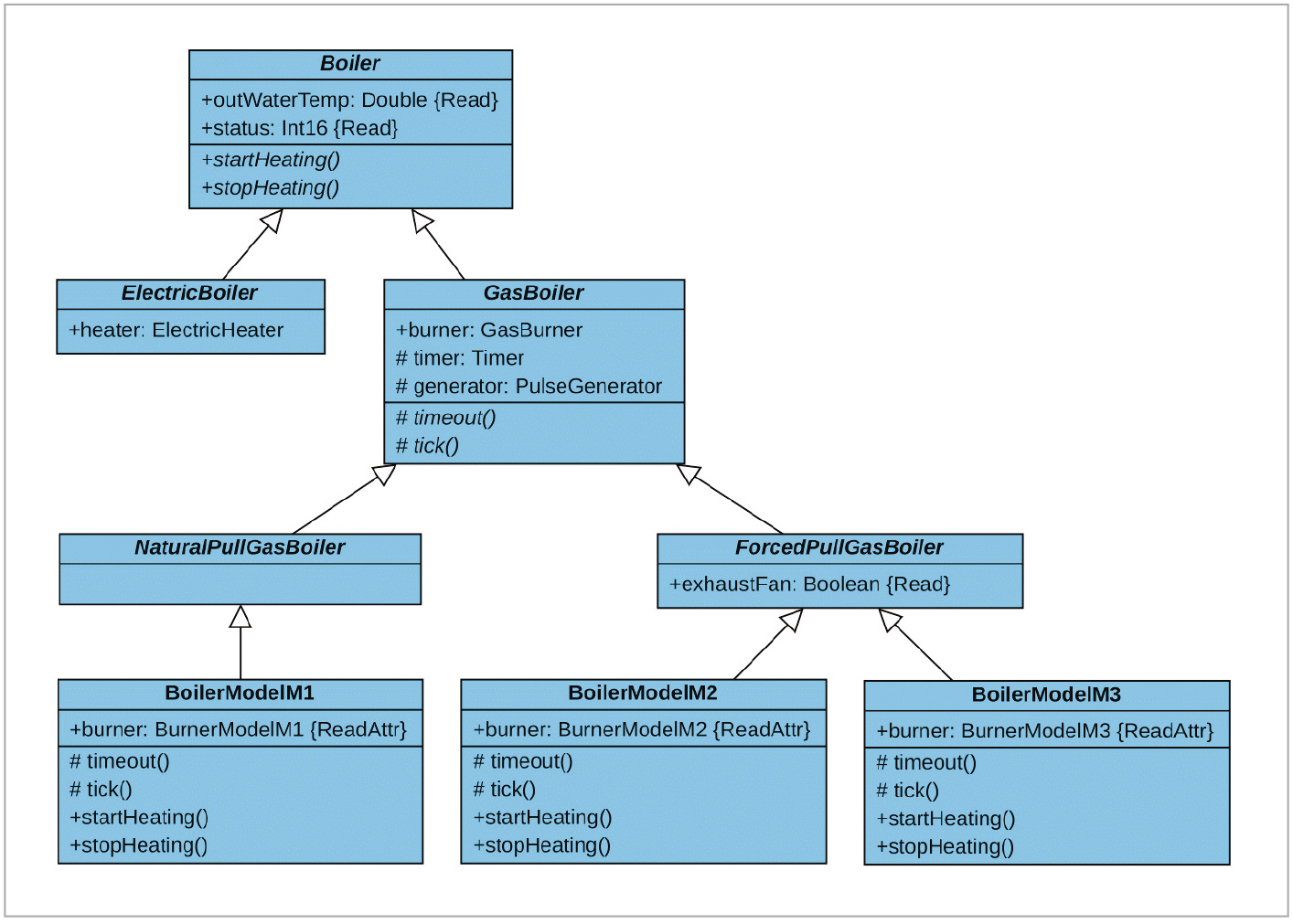

В нашем примере оборудование может меняться – проработаем его возможные специализации и организуем это в иерархии классов. Допустим, котёл может быть с электрическим или газовым нагревом. Для этого определим два класса: ElectricBoiler и GasBoiler соответственно. Оба класса наследуют атрибуты и методы родительского класса Boiler (родительский класс указывают стрелкой на UML-диаграмме). Кроме того, в классах указана их специализация: электрический котёл имеет нагреватель (атрибут heater типа ElectricHeater), а газовый котёл – газовую горелку (атрибут burner типа GasBurner). Класс GasBoiler задаёт иерархию объектов: горелка (объект burner) является частью газового котла (объекта класса GasBoiler).

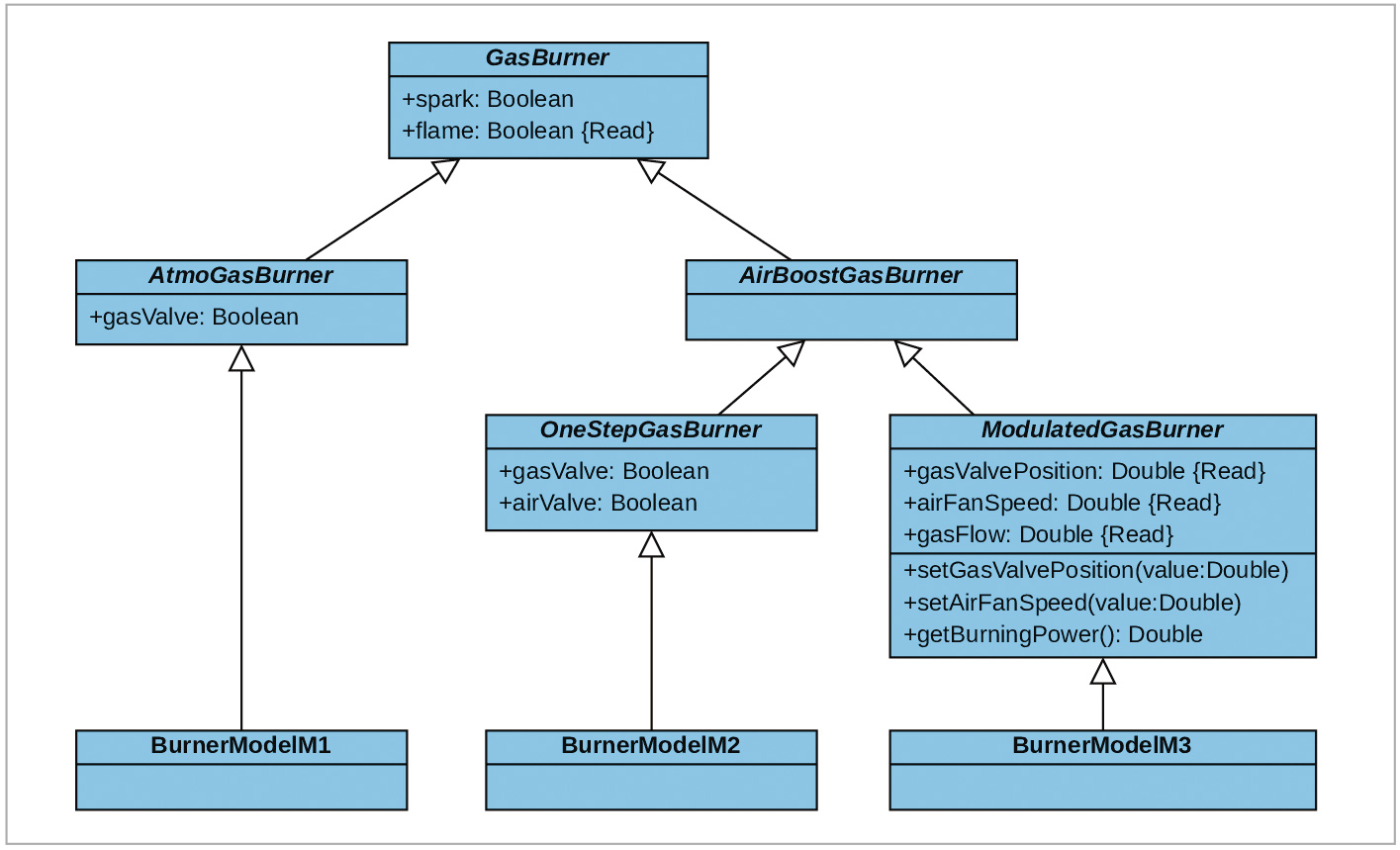

Класс GasBurner определяет абстрактную газовую горелку и является корнем уже другой иерархии классов (см. UML-диаграмму на рис. 2). Абстрактная горелка позволяет подать искру для розжига – для этого атрибут spark типа Boolean нужно установить в True. Также горелка имеет датчик наличия пламени (атрибут flame типа Boolean только для чтения).

По способу подачи воздуха горелки могут быть атмосферными или наддувными – этому соответствуют два дочерних класса AtmoGasBurner и AirBoost-GasBurner соответственно. Для подачи газа атмосферная горелка имеет газовый клапан (атрибут gasValve типа Boolean, доступный для чтения и записи). Подчеркнём, что конструктивно клапан может и не быть в составе горелки, т.е. класс отражает не физическую, а логическую структуру.

Далее определим класс BurnerModelM1 – класс атмосферных горелок конкретной модели М1. Данный класс не является абстрактным (имя класса на UML диаграмме не выделено курсивом), т.е. возможно создавать экземпляры данного класса. Это отражает тот факт, что мы можем воспользоваться только конкретной горелкой определённой модели.

Наддувные газовые горелки (класс AirBoostGasBurner) могут быть одноступенчатыми (дочерний класс OneStepGas-Burner) и модулируемыми (дочерний класс ModulatedGasBurner). Наддувные одноступенчатые горелки (класс One-StepGasBurner) имеют газовый (атрибут gasValve) и воздушный (атрибут airValve) клапаны. Наддувные модулируемые горелки (класс ModulatedGasBurner) будут иметь регулируемый газовый клапан и регулируемый воздушный вентилятор.

Фактическое положение регулируемого газового клапана будет отображаться в виде вещественного значения (тип Double) атрибута gasValvePosition. Для задания уставки положения газового клапана будет использоваться метод setGasValvePosition (value: Double), который принимает на вход значение уставки value вещественного типа. При вызове метода происходит передача уставки на сервопривод клапана.

Фактическая скорость регулируемого воздушного вентилятора будет отображаться в виде вещественного значения (тип Double) атрибута airFanSpeed. Для задания уставки скорости вентилятора будет использоваться аналогичный метод setAirFanSpeed (value: Double). При вызове метода происходит передача уставки на преобразователь частоты вентилятора.

У горелки будет производиться измерение массового расхода газа (атрибут gasFlow типа Double только для чтения). Для определения тепловой мощности горения будет вызываться метод get-BurningPower() без параметров, возвращающий значение типа Double. При вызове метода происходит вычисление мощности горения на основании измеренного расхода газа.

Далее определим классы конкретных горелок. BurnerModelM2 – класс наддувных одноступенчатых горелок модели М2, BurnerModelM3 – класс наддувных модулируемых горелок модели М3.

Продолжим прорабатывать ветку газовых котлов (см. рис. 1). Газовые котлы (класс GasBoiler) могут быть с естественной тягой (дочерний класс NaturalPull-GasBoiler) и принудительной (дочерний класс ForcedPullGasBoiler). Газовые котлы с принудительной тягой (класс ForcedPullGasBoiler) имеют вытяжной вентилятор (атрибут exhaustFan типа Boolean).

Определим класс газовых котлов с естественной тягой конкретной модели – BoilerModelM1. Пусть эти котлы имеют в своём составе атмосферную горелку модели М1 (атрибут burner абстрактного типа GasBurner уточнили его конкретным подтипом BurnerModelM1).

Определим класс газовых котлов с принудительной тягой модели М2 (класс BoilerModelM2), которые имеют в своём составе наддувную одноступенчатую горелку модели М2 (класс BurnerModelM2). Определим ещё один класс газовых котлов с принудительной тягой модели М3 (класс Boiler-ModelM3), которые имеют в своём составе наддувную модулируемую горелку модели М3 (класс BurnerModelM3).

В итоге, все неабстрактные классы котлов имеют неабстрактные типы горелок. Это отражает тот факт, что реальный котёл конкретной модели всегда имеет реальную горелку, модель которой также известна.

Предложенные иерархии классов и объектов упорядочивают по уровням абстракции котельного оборудования, что позволяет их эффективно хранить, проектировать, дорабатывать и использовать.

Инкапсуляция

Инкапсуляция – скрытие внутреннего устройства (реализации) объекта [2]. Цель инкапсуляции – обеспечить изоляцию между интерфейсом и реализацией объекта, что позволяет менять реализацию, не затрагивая интерфейс. В скрытую реализацию невозможно вмешательство снаружи, что позволяет реализации сохранять заданные инварианты состояния и поведения объекта.

В нашем примере OPC-клиент может управлять горелкой любой модели напрямую, изменяя доступные для записи атрибуты объекта. Например, у экземпляра класса BurnerModelM1 можно изменять значения атрибутов spark
и gasValve, управляя тем самым подачей искры и газовым клапаном. Но когда разрозненное оборудование (горелка и вытяжной вентилятор) используются в составе котла, их работа должна быть согласована (например, нельзя зажигать горелку без команды запуска котла, нельзя выключать вентилятор во время горения и т.д.).

Выполним инкапсуляцию – скроем детали реализации управления оборудованием котла. Для этого разрешим только чтение атрибутов вложенного объекта burner (см. классы BoilerModelM1…

Boiler-ModelM3 на рис. 1). Также сделаем доступным только для чтения атрибут exhaustFan класса ForcedPullGasBoiler. Теперь OPC-клиент не сможет управлять оборудованием напрямую. Управление горелкой (burner) и вытяжным вентилятором (exhaustFan) будет доступно только из методов, относящихся к котлу (GasBoiler).

При управлении этим оборудованием потребуется работа с таймером и генератором импульсов. Таймер может использоваться для реализации выдержки времени, необходимой, например, для зажигания пламени горелки или продувки топки газового котла. Генератор импульсов может использоваться для активации периодической проверки определённых условий, например, возникновения аварийной ситуации. Необходимость в таймере и генераторе возникает на уровне абстракции газового котла, поэтому определим атрибуты timer типа Timer и generator типа PulseGenerator в классе GasBoiler. Таким образом, объекты timer и generator будут вложены в любой объект типа GasBoiler. Например, объект типа BoilerModelM1 также является и объектом типа GasBoiler, поэтому он унаследует таймер и генератор.

Объект timer по истечении заданного времени после запуска будет вызывать метод timeout(), а объект generator будет вызывать метод tick() с заданной периодичностью. Данные объекты и методы являются защищёнными (помечены знаком #). Защищённые члены класса недоступны извне, а доступны только для дочерних классов. Методы определены как абстрактные, так как неизвестна их реализация на данном уровне иерархии.

Как именно должен работать котёл, становится известно только на уровне определения класса конкретной модели котла. Поэтому реализация защищённых методов timeout() и tick(), а также открытых методов startHeating() и stopHeating() определена на уровне неабстрактных классов BoilerModelM1…

BoilerModelM3. Здесь данные методы уже не являются абстрактными (имена методов на рис. 1 не выделены курсивом). На этом уровне полностью известна внутренняя реализация класса (класс не содержит ни одного абстрактного метода), что позволяет создавать и использовать его экземпляры.

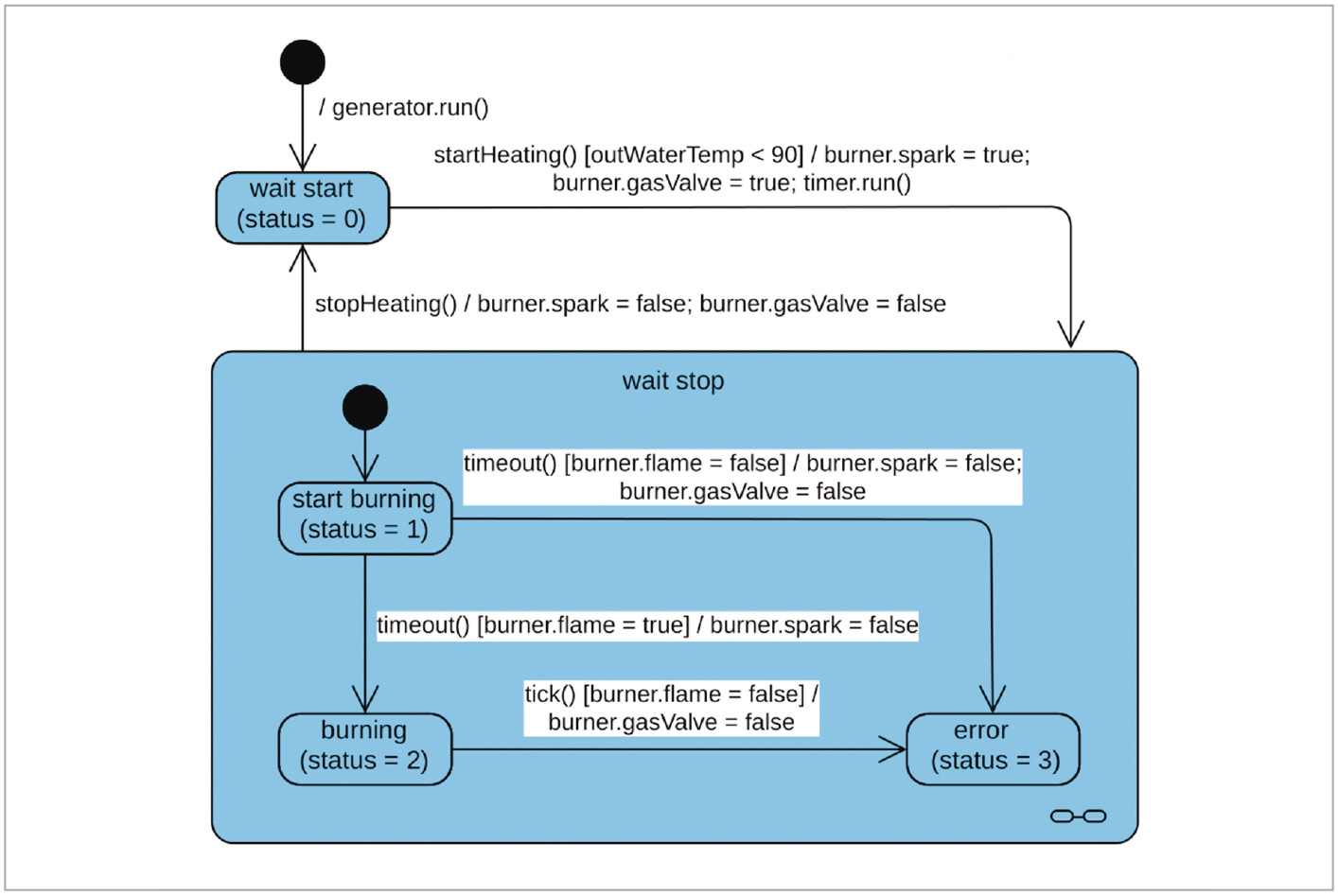

Для примера опишем требуемое поведение котла модели М1 (класс BoilerModelM1) с помощью UML-диаграммы состояний (см. рис. 3). При инициализации начального состояния запускается генератор, т.е. он будет всегда работать и периодически (например, каждые 0,5 с) вызывать метод tick(). В начальном состоянии (wait start) котёл ожидает запуска. Каждое состояние имеет свой код, который хранится в виде значения атрибута status. При событии вызова метода startHeating(), если температура воды (outWaterTemp) меньше 90 градусов, то подаётся искра (spark), открывается газовый клапан (gasValve) и запускается таймер контрольного времени розжига горелки. Также происходит переход в составное состояние ожидания останова котла (wait stop). Здесь начальным состоянием является состояние запуска горения (start burning). В итоге status примет значение 1. По истечении контрольного времени (например, 4 с) возникает событие вызова метода timeout(). Если у горелки есть пламя (flame = true), то отключается подача искры (spark = false) и происходит переход в состояние горения (burning). Если у горелки нет пламени, то отключается подача искры, закрывается газовый клапан (gasValve = false) и происходит переход в состояние ошибки (error). Если в состоянии горения (burning) пламя погасло, то при очередном событии вызова метода tick() будет закрыт газовый клапан и произойдёт переход в состояние ошибки (error). В составном состоянии (wait stop) котёл ожидает останова. При событии вызова метода stopHeating() горелка немедленно прекращает свою работу и происходит переход в начальное состояние (wait start).

Реализация всех четырёх методов класса BoilerModelM1 задана на диаграмме состояний. Например, метод startHeating() проверяет два условия: (status = 0) и (outWaterTemp < 90). Если оба условия выполняются, то spark и gasValve устанавливаются в True, запус-кается таймер – timer.run(), status устанавливается в 1. Если хотя бы одно из условий не выполняется, то ничего не происходит. Остальные методы строятся аналогично.

Драйвер для управления газовым кот-лом задаётся набором из этих четырёх методов: timeout(), tick(), startHeating(), stopHeating(). Для каждой модели котла разрабатывается свой драйвер, который должен подгружаться OPC-сервером при создании объекта.

Драйвер может быть более сложным, чем в приведённом примере, но вся эта сложность скрыта от OPC-клиента. Для управления котлом со сложным алгоритмом запуска и останова OPC-клиент всегда использует только два простых метода: startHeating() и stopHeating() соответственно. Драйвер для управления газовым котлом может быть изменён, но это никак не повлияет на работу OPC-клиента – для него интерфейс с объектом OPC-сервера, представляющим реальный котел, остаётся неизменным. Таким образом, изменения инкапсулированной реализации класса прозрачны для OPC-клиента.

Инкапсуляция делает реализацию класса недоступной, т.е. исключает любое влияние на неё извне. В итоге за поведение оборудования отвечает только реализация. Следовательно, требования корректности управления оборудованием уже относятся не ко всей системе в целом, а только к реализации класса. Таким образом, инкапсуляция упрощает задачу обеспечения корректного управления оборудованием.

Полиморфизм

Полиморфизм – возможность использовать методы родительского класса независимо от того, какие они имеют реализации в дочерних классах.

В нашем примере родительский класс GasBoiler имеет два защищённых метода (timeout, tick) и два открытых (start-Heating, stopHeating), унаследованных от класса Boiler. Технологический алгоритм можно спроектировать для работы только с конкретной моделью котла, например, с экземпляром класса Boiler-ModelM1. Но тогда при изменении модели котла придётся вносить изменения и в технологический алгоритм.

Этого можно избежать, если спроектировать технологический алгоритм для работы со всеми газовыми котлами. Для этого потребуется вместо класса Boiler-ModelM1 указать класс GasBoiler.

В итоге технологический алгоритм (OPC-клиент) будет вызывать открытые методы класса GasBoiler, а OPC-сервер уже будет их отрабатывать в соответствии с конкретным типом созданного объекта (BoilerModelM1…BoilerModelM3). Таким образом, полиморфизм позволяет менять котлы, имеющие различные алгоритмы работы, не затрагивая технологический алгоритм управления этими котлами в контроллере.

Разработка OPC-сервера

Разработка OPC-сервера может осуществляться на платформе .NET (язык C#) с помощью библиотеки от OPC Foundation [3]. Выполним описание разработанной информационной модели (две UML-диаграммы классов) в формате XML. Далее этот XML-файл преобразуется с помощью компилятора моделей [4] в набор файлов для среды разработки.

Листинг 1 содержит XML-описание типа (класса) GasBurner (рис. 2). Тег описывает тип объекта (opc:ObjectType), указывая его имя (SymbolicName), базовый тип (BaseType) и абстрактность (IsAbstract). Тип с именем GasBurner унаследован от базового типа Base-ObjectType, принятого в OPC UA, и является абстрактным. Тег opc:Children описывает открытые (доступные для клиента) атрибуты и методы. Здесь определены две переменные (opc: Variable) типа Boolean. Уровень доступа задан в AccessLevel: переменная spark доступна для чтения и записи, переменная flame – только для чтения.

Листинг 1
<opc:ObjectType SymbolicName="GasBurner"
BaseType="ua:BaseObjectType"
IsAbstract="true">
<opc:Children>
<opc:Variable SymbolicName="spark"
DataType="ua:Boolean"
ValueRank="Scalar"
TypeDefinition="ua:BaseDataVariableType"
ModellingRule="Mandatory"
AccessLevel="ReadWrite"/>
<opc:Variable SymbolicName="flame"
DataType="ua:Boolean"
ValueRank="Scalar"
TypeDefinition="ua:BaseDataVariableType"
ModellingRule="Mandatory"
AccessLevel="Read"/>
</opc:Children>
</opc:ObjectType>


Листинг 2 содержит XML-описание типа (класса) AtmoGasBurner (рис. 2). Тип AtmoGasBurner унаследован от определённого ранее типа GasBurner и является абстрактным. Здесь добавляется одна переменная gasValve типа Boolean, доступная для чтения и записи.

Листинг 2
<opc:ObjectType SymbolicName="AtmoGasBurner"
BaseType="GasBurner"
IsAbstract="true">
<opc:Children>
<opc:Variable SymbolicName="gasValve"
DataType="ua:Boolean"
ValueRank="Scalar"
TypeDefinition="ua:BaseDataVariableType"
ModellingRule="Mandatory"
AccessLevel="ReadWrite"/>
</opc:Children>
</opc:ObjectType>

Листинг 3 содержит XML-описание типа (класса) Boiler (рис. 1). Тег opc:Method определяет тип (ActionMethodType) используемых далее открытых методов. Здесь указано, что методы – это некоторые действия без входных и выходных параметров. Далее тег opc:ObjectType описывает сам тип Boiler, который унаследован от базового типа BaseObjectType и является абстрактным. Здесь определены две переменные (opc:Variable): outWaterTemp типа Double и status типа Int16 – обе только для чтения (Read). Далее определены два метода: startHeating и stopHeating типа ActionMethodType.

Листинг 3
<opc:Method SymbolicName="ActionMethodType"></opc:Method>
<opc:ObjectType SymbolicName="Boiler"
BaseType="ua:BaseObjectType"
IsAbstract="true">
<opc:Children>
<opc:Variable SymbolicName="outWaterTemp"
DataType="ua:Double"
ValueRank="Scalar"
TypeDefinition="ua:AnalogItemType"
ModellingRule="Mandatory"
AccessLevel="Read"/>
<opc:Variable SymbolicName="status"
DataType="ua:Int16"
ValueRank="Scalar"
TypeDefinition="ua:BaseDataVariableType"
ModellingRule="Mandatory"
AccessLevel="Read"/>
<opc:Method SymbolicName="startHeating"
TypeDefinition="ActionMethodType"
ModellingRule="Mandatory"/>
<opc:Method SymbolicName="stopHeating"
TypeDefinition="ActionMethodType"
ModellingRule="Mandatory"/>
</opc:Children>
</opc:ObjectType>

Листинг 4 содержит XML-описание типа (класса) GasBoiler (рис. 1), который унаследован от определённого ранее типа Boiler и является абстрактным. Любой объект типа GasBoiler содержит вложенный объект (тег opc:Object) с именем burner типа GasBurner. Объекты timer и generator, а также методы timeout и tick не объявляются, так как являются защищёнными (недоступными снаружи объекта).

Листинг 4
<opc:ObjectType SymbolicName="GasBoiler"
BaseType="Boiler"
IsAbstract="true">
<opc:Children>
<opc:Object SymbolicName="burner"
TypeDefinition="GasBurner"
ModellingRule="Mandatory">
</opc:Object>
</opc:Children>
</opc:ObjectType>

Листинг 5 содержит XML-описание типа (класса) BoilerModelM1 (рис. 1), который унаследован от типа NaturalPull-GasBoiler и не является абстрактным. Далее переопределяется уровень доступа к атрибутам объекта burner: переменные spark и gasValve становятся доступными только для чтения.

Листинг 5
<opc:ObjectType SymbolicName="BoilerModelM1"
BaseType="NaturalPullGasBoiler"
IsAbstract="false">
<opc:Children>
<opc:Object SymbolicName="burner"
TypeDefinition="BurnerModelM1"
ModellingRule="Mandatory">
<opc:Children>
<opc:Variable SymbolicName="spark"
AccessLevel="Read"/>
<opc:Variable SymbolicName="gasValve"
AccessLevel="Read"/>
</opc:Children>
</opc:Object>
</opc:Children>
</opc:ObjectType>

Реализация всех методов (startHeating, stopHeating, timeout, tick) в нашем случае определяется на языке C#. При создании объекта сервер должен назначить всем методам соответствующую реализацию (подгрузить драйвер).

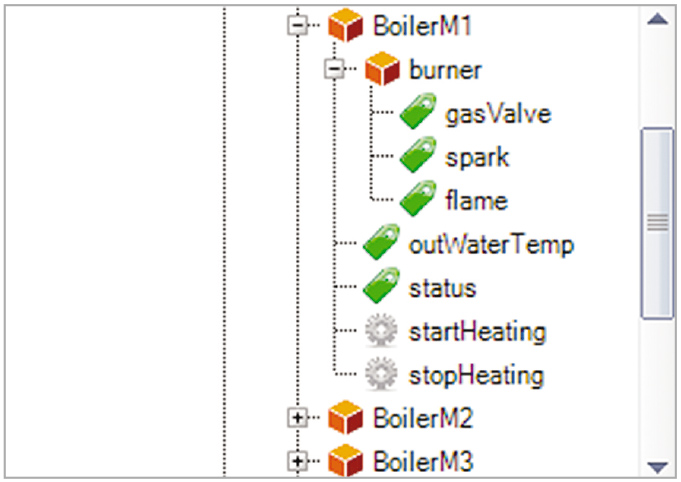

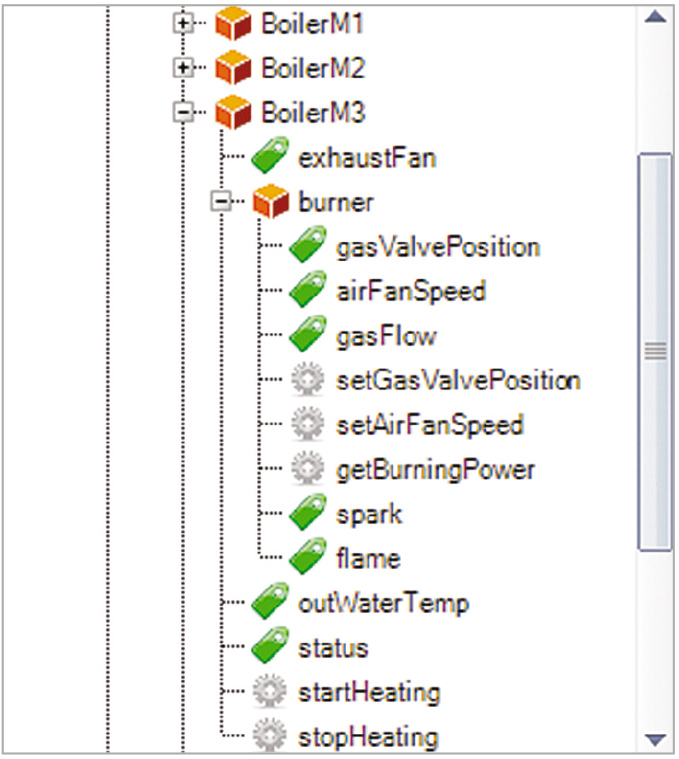

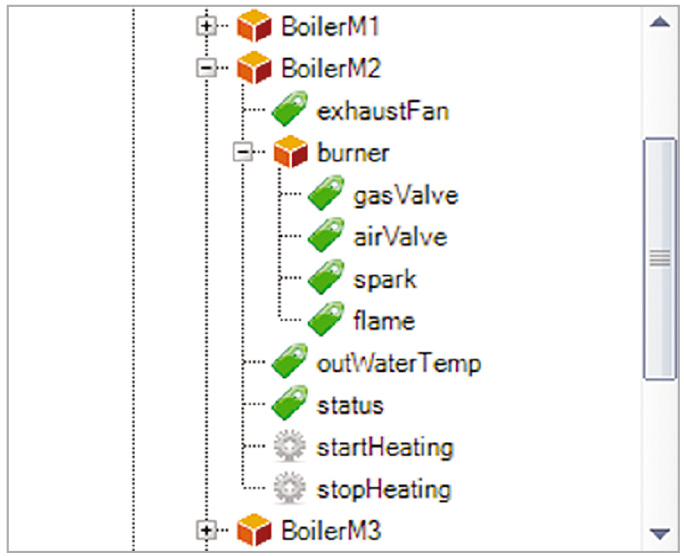

Пусть имеется три газовых котла разных моделей (BoilerModelM1…Boiler-ModelM3). Создадим экземпляры этих классов (см. листинг 6). Тег opc:Object задаёт объект BoilerM1 типа BoilerMode-lM1, находящийся в корневой папке объектов (ObjectsFolder) в дереве узлов. Аналогичным образом задаются объекты BoilerM2 и BoilerM3. При запуске OPC-сервер создаст соответствующие им узлы (рис. 4, 5, 6). OPC-клиент может работать с объектами BoilerM1…BoilerM3 – вызывать их методы, а также читать их атрибуты (запись напрямую недоступна).

Листинг 6
<opc:Object SymbolicName="BoilerM1"
TypeDefinition="BoilerModelM1">
<opc:References>
<opc:Reference IsInverse="true">
<opc:ReferenceType>ua:Organizes</opc:ReferenceType>
<opc:TargetId>ua:ObjectsFolder</opc:TargetId>
</opc:Reference>
</opc:References>
</opc:Object>
<opc:Object SymbolicName="BoilerM2"
TypeDefinition="BoilerModelM2">
...
<opc:Object SymbolicName="BoilerM3"
TypeDefinition="BoilerModelM3">
...

Заключение

В статье с помощью технологии OPC UA выполнено ООП цифровых коммуникаций с котельным оборудованием. Проведена декомпозиция задачи проектирования – представлена двухуровневая архитектура ПО: верхний уровень – технологический алгоритм управления тепловыми процессами, нижний уровень – алгоритм непосредственного управления котельным оборудованием (драйвер устройства – котла). Технологический алгоритм управления находится в контроллере, который является OPC-клиентом. OPC-сервер предоставляет сервис для работы с котлом OPC-клиенту. Клиент взаимодействует с объектом, в который встроен драйвер котла. Объект на сервере представлен в виде узла типа Object.

Данная декомпозиция упрощает программу контроллера, так как сложный алгоритм управления оборудованием заменяется простой абстракцией, которую предоставляет и поддерживает объект на OPC-сервере.

Становится возможным раздельное проектирование: верхний и нижний уровни могут проектироваться разными людьми, командами и даже организациями. Также драйвер для оборудования может предоставляться самим производителем. В данном случае особую актуальность приобретает проблема отраслевой стандартизации информационных моделей. Также снижается общая трудоёмкость разработки, так как возможно переиспользование драйверов устройств в другом проекте.

Наличие драйверного слоя повышает надёжность и безопасность работы оборудования, так как технологический алгоритм управляет оборудованием не напрямую, а через посредника – драйвер устройства, который обеспечивает корректное управление оборудованием и не допускает нарушения требований надёжности и безопасности, даже если в технологическом алгоритме допущены ошибки. Становится возможной «горячая» замена оборудования, так как OPC-сервер поддерживает динамическое создание объектов (узлов).

Технология OPC UA позволяет придерживаться следующих принципов ООП: абстракция, иерархичность (наследование, композиция), инкапсуляция и полиморфизм.

Абстракция предназначена для упрощения проектных решений, иерархичность – для упорядочивания абстракций по уровням. В итоге это облегчает процесс проектирования. Всё многообразие котельного оборудования было упорядочено иерархически.

Инкапсуляция предназначена для скрытия внутреннего устройства (реализации) класса. Это позволяет легко и безболезненно менять реализацию – внесение изменений в драйвер котла прозрачно для технологического алгоритма.
Интерфейс, предоставляемый абстракцией, и полиморфизм позволяют использовать разнотипные объекты – изменение модели котла (типа объекта) не приводит к изменению технологического алгоритма.

ООП – достаточно мощная парадигма проектирования, основанная на объектной модели. Технология OPC UA поддерживает возможности полноценного объектно-ориентированного проектирования цифровых коммуникаций промышленного оборудования. ●

Литература

1. Mahnke W., Leitner S.-H., Damm M. OPC Unified Architecture. Berlin: Springer, 2009.
2. Буч Г., Максимчук Р.А., Энгл М.У. и др. Объектно-ориентированный анализ и проектирование с примерами приложений. 3-е изд. / пер. с англ. М.: ООО «И.Д. Вильямс», 2008.
3. URL: http://opcfoundation.github.io/UA-.NETStandard.
4. URL: https://github.com/OPCFoundation/UA-ModelCompiler.
