IT-безопасность в промышленности. Глубокий анализ пакетов данных для SCADA-систем

Введение

Мировая промышленность, объекты транспортной отрасли и энергетики в настоящее время испытывают трудности с обеспечением должного уровня IT-безопасности. Эта сфера, вбирающая в себя многочисленные критически важные приложения, в основном использует типовые SCADA-системы и промышленные АСУ со стандартизированными протоколами обмена данными. Многие из этих систем проектировались десятки лет назад, когда понятия IT-безопасности не существовало вовсе.

Современные сетевые технологии уже плотно вошли в промышленную инфраструктуру, позволяя получить сквозной доступ к информации в сети на всех уровнях – от полевого до административного. С одной стороны, лёгкий доступ к информации повышает эффективность системы, а с другой стороны, возрастает её уязвимость со стороны различных сетевых угроз (не­санк­ционированный доступ, вирусы, хакерские атаки). Эта проблема требует немедленного решения, но, учитывая большую продолжительность жизненного цикла промышленных сис­тем, рассчитывать на быстрое появление и распространение защищённых SCADA-систем, промышленных сис­тем управления и соответствующих протоколов не приходится.

Между тем решения для устранения бреши в безопасности промышленных систем существуют. Одним из них яв­ляется применение специальных бранд­мауэров для SCADA-систем, ис­пользующих технологию глубокого ана­лиза пакетов данных (Deep Packet Inspection – DPI) и способных обеспечить контроль над трафиком системы управления. Данная статья раскрывает понятие глубокого анализа пакетов (DPI) в системах управления и показывает различие между промышленными брандмауэрами и известными их офисными аналогами. Также она представляет варианты применения DPI IT-специалистами для блокирования вредоносного и несанкционированного трафика, избегая непосредственного вмешательства в работу системы управ­­ления. А приведённый в статье пример показывает, как судоходная компания применила брандмауэры с технологией DPI для Modbus-протокола с целью защитить систему управления судоходными каналами.

Необходимость в новых технологиях безопасности

За последние 10 лет промышленные системы освоили такие сетевые технологии, как Ethernet и TCP/IP. Эти технологии широко используются в промышленных АСУ и SCADA-системах, создавая условия для более эффективной работы предприятий и делая сис­темы контроля более доступными для пользователей. Но наряду с преимуществами они принесли и проблему: объединение информационных сетей на разных уровнях предприятия в единое сквозное информационное пространство значительно повышает уязвимость системы со стороны внешних атак, сетевых «червей», вирусов и хакеров. Проблему усугубляет то, что сетевые протоколы, используемые промышленными АСУ и SCADA-системами, разрабатывались без учёта каких-либо требований по обеспечению безопасности. Если они и предлагают не­которые меры по ограничению негатив­ного поведения в сети, то эти меры крайне примитивны и легко обходятся. А если кому-либо разрешено чи­тать данные с контроллера, то он мо­жет вы­ключить или перепрограммировать его.

Данная ситуация не изменится, по крайней мере, ещё лет десять. Про­мыш­­­ленные системы контроля и управ­­ления редко заменяются и модернизируются, их срок эксплуатации со­ставляет от 10 до 20 и более лет. Функ­­ционал таких систем определяется заранее и не меня­ется, и уязвимость промышленных АСУ и SCADA-сис­тем, ранее введённых в эксплуатацию, не может быть устранена соответству­ющими патчами, как это делается в ОС Windows. Поэтому пройдут многие годы, прежде чем новые, более безопас­ные системы контроля и управления получат распространение. И в течение этих лет множество промышленных систем контроля и управления будут беззащитны перед вредоносными действиями даже непрофессиональных хакеров. А если злоумышленник или вредоносное программное обеспечение (ПО) может получить до­ступ к промышленной системе, то мо­жет быть выведено из строя большинство контроллеров, нарушен технологический процесс, нанесён вред дорогостоящему оборудованию, возможно создание условий для возникновения аварий и т.д.

Решением данной проблемы является технология глубокого анализа пакетов DPI, позволяющая контролировать всю передаваемую информацию в сис­теме с высокой точностью. Это относительно простое решение. Оно не требует полной замены дорогих уже существующих SCADA-систем и контрольно-управляющего оборудования.

Что такое традиционный офисный брандмауэр?

Для понимания того, как работает технология DPI, важно представлять себе принцип работы обычного офисного брандмауэра. Это устройство, ко­торое «слушает» и контролирует входящий трафик или трафик между подсетями. Оно перехватывает трафик и анализирует его в соответствии со спис­ком предопределённых наборов правил (Access Control List – ACL). Все со­об­щения, которые не удовлетворяют спискам ACL, не пропускаются брандма­уэром.

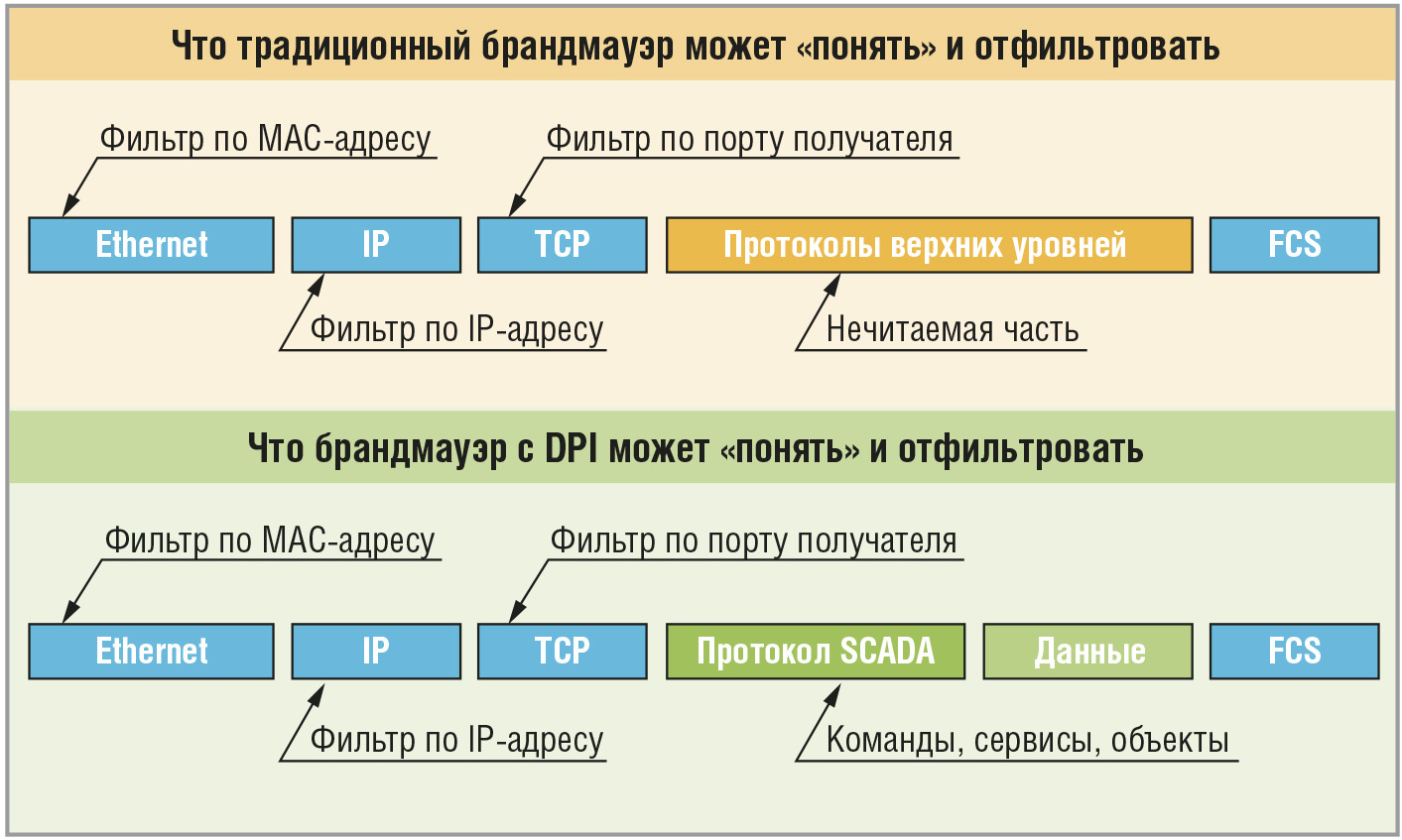

Традиционный офисный брандмауэр использует списки ACL для проверки трёх первых полей сообщения Ether­net:

Проверку адресов отправителя и получателя понять легко. Проверяя IP-адрес, брандмауэр исключает пересылку сообщений от отправителей или к получателям, не указанным в списках ACL. Пока участники сети используют разрешённые адреса, они могут обмениваться данными через брандмауэр.

Порт получателя требует больше объяснений. Такой порт не является физическим портом, подобно 10/100/1000Base-TX или USB. Это специальные номера, содержащиеся в каждом сообщении протоколов TCP и UDP. Они используются для идентификации протокола уровня приложений, информацию от которого содержит сообщение. К примеру, протокол Modbus TCP использует порт 502, а протокол Всемирной паутины HTTP использует порт 80. Номера портов зарегистрированы в департаменте In­ter­net Assigned Numbers Authority (IANA) международной организации Internet Corporation for Assigned Names and Numbers (ICANN) и никогда не из­меняются.

В завершение рассмотрения данного вопроса приведём примеры.

Если нужно разрешить только Web-трафик (протокол HTTP) от клиента с IP-адресом 192.168.1.10 к Web-серверу с адресом 192.168.1.20, то следует в список ACL добавить такую строку:

Allow Src=192.168.1.10 Dst=192.168.

1.20 Port=HTTP.

После загрузки списка ACL с этим правилом будут пропускаться только сообщения, удовлетворяющие всем трём указанным критериям.

Если требуется заблокировать весь трафик Modbus TCP, проходящий че­рез брандмауэр, то нужно определить правило, запрещающее все пакеты, содержащие номер 502 в поле заголовка пакета в качестве порта получателя.

Специфика сетевых протоколов АСУ и SCADA-систем

Проблема принципа работы традиционных брандмауэров заключается в том, что они абсолютно однозначны. Используя такой принцип, можно либо разрешить определённый протокол, либо запретить его. Более детальное управление внутри протокола невозможно.

Причина этого в том, что протоколы, используемые в АСУ и SCADA-системах, не поддаются детализации. С точ­ки зрения номера порта получателя, сообщения с чтением данных выглядят как обновление ПО. Таким образом, разрешая прохождение сообщений с чтением данных с устройства операторского интерфейса для ПЛК через стандартный брандмауэр, вы автоматически разрешаете программирование контроллеров. А это серьёзное упущение, с точки зрения безопасности.

Для примера, весной 2009 года парламент Соединенных Штатов опубликовал сообщение для крупнейших энергетических компаний с такими словами: «Уязвимость была обнаружена и подтверждена внутри процесса обновления программного обеспечения, используемого в системах управления критически важных объектов CIKR (Critical Infrastructure and Key Resources) … необходима разработка плана для защиты объектов CIKR. Шаги, направленные на устранение уязвимости с обновлением ПО, включают блокировку обновлений ПО со­ответствующими правилами бранд­мауэра».

К сожалению, брандмауэры, представленные на рынке, не способны различать команды от SCADA-системы. Как результат, «блокировка обновлений ПО соответствующими правилами брандмауэра» ведёт к блокировке всего трафика SCADA-системы. Так как трафик SCADA-системы считается критически важным, большинство инженеров просто полностью разрешают его, несмотря на возможные проблемы с безопасностью.

Технология DPI для обеспечения безопасности в глубину

Очевидно, что брандмауэру следует глубже разбираться в протоколах для того, чтобы точно определять, какой протокол для чего используется. И это как раз то, что позволяет делать технология DPI. После того как традиционные правила брандмауэра применены, брандмауэр с поддержкой DPI исследует контент внутри TCP/IP-сообщения и применяет более детальные правила. Он спроектирован так, чтобы понимать специфические протоколы SCADA-системы и применять фильтры к полям и значениям этих полей, что и позволяет детально контролировать систему. В зависимости от протокола эти поля могут включать команды (такие как чтение или запись регистра), объекты (например, объект «дви­­гатель»), сервисы (получить/за­писать значение) и диапазоны адресов ПЛК (рис. 1).

К примеру, брандмауэр с возможностью глубокого исследования протокола Modbus (Hirschmann EAGLE To­fino, Honeywell Modbus Read-only Fir­ewall, Schneider ConneXium Tofino Fi­rewall) способен определять, какого типа сообщения (чтение, запись) со­держатся в посылке, и отфильтровать сообщения с записью информации. Хороший DPI-брандмауэр также способен производить инспекцию со­об­щений на предмет их необычного формата или необычного поведения (например, 10 000 ответных сообщений на единственный запрос). Такой «не­правильный» трафик характерен для сетевых атак и вредоносного ПО и должен быть заблокирован.

Защита SCADA-систем с помощью DPI на практике

Детальный контроль АСУ и SCADA-систем может значительно улучшить защищённость и надёжность системы. Для примера рассмотрим реальную судоходную управляющую компанию. Она использует ПЛК в управлении всеми мостами и шлюзами для обеспечения безопасного движения транспортных средств и речных судов.

Компания столкнулась со следующей проблемой: ряду рабочих станций требовался постоянный доступ к данным с ПЛК. Однако только специальные станции управления должны иметь возможность посылать команды и вообще влиять на работу контроллеров. Обычные пароли или брандмауэры не обеспечивают тонкую настройку системы и, соответственно, нужный уровень безопасности.

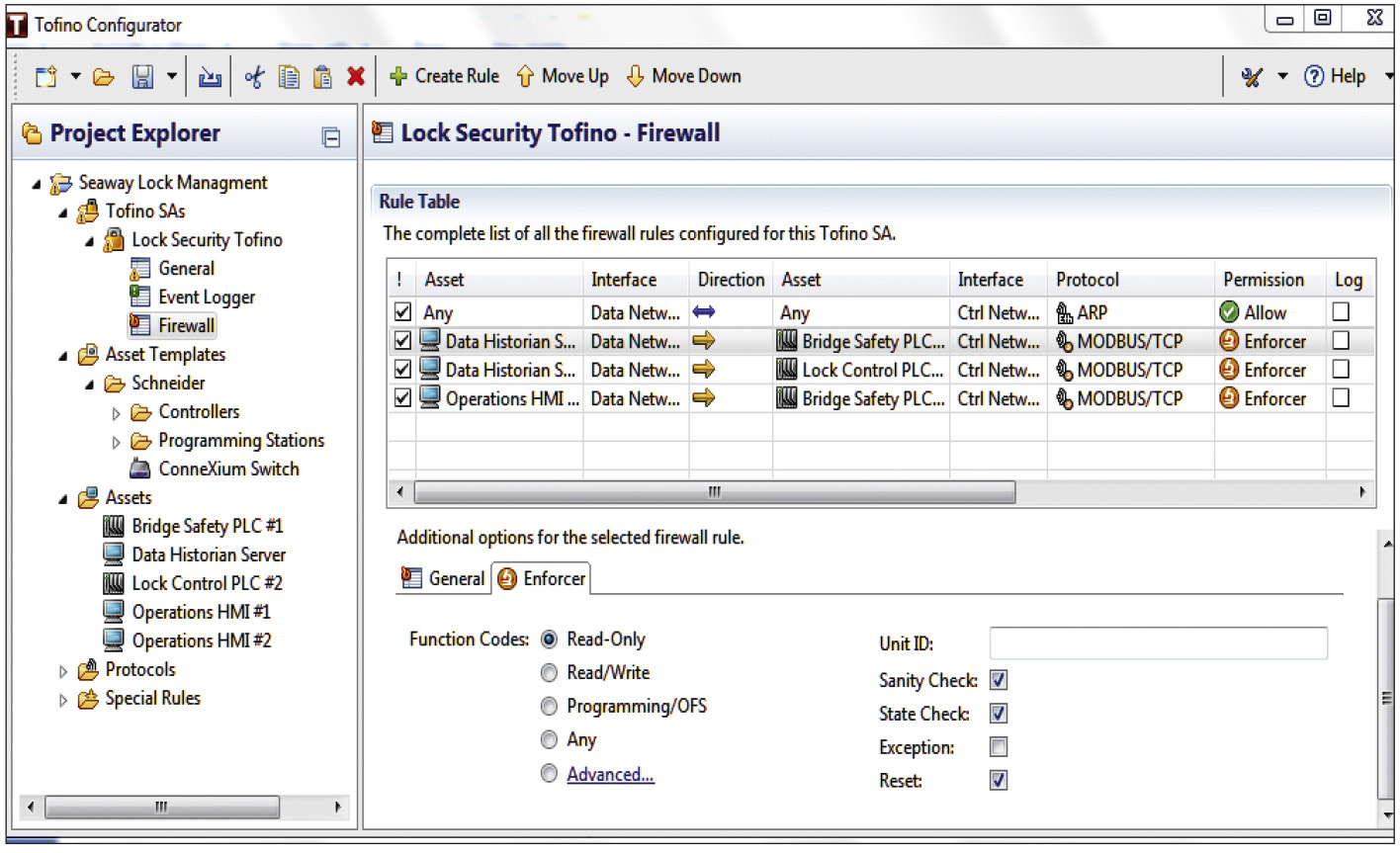

Решение проблемы состояло в применении брандмауэра с DPI-технологией для Modbus-трафика между станциями управления и ПЛК. Брандмауэр позволяет пропускать только коман­-

ды чтения информации с рабочих станций на контроллеры (рис. 2), за исключением ряда защищённых станций управления.

Все удалённые команды программирования Modbus от сторонних операторов рабочих станций блокируются. Всего 54 брандмауэра было установлено в 24 точках системы, что позволило с 2008 года надёжно защитить систему от возможных инцидентов.

Как технология DPI противостоит вирусам и вредоносному ПО

Ещё лет 5 назад технология DPI рассматривалась как интересное дополнение к системе. Сейчас благодаря текущему поколению вирусов типа Stuxnet, Duqu, Conficker она является необходимостью для защищённых АСУ и SCADA-систем.

Сегодняшние разработчики вредоносного ПО знают, что брандмауэры и другие средства сетевой безопасности способны отфильтровать неопознанный или неразрешённый протокол сразу. Они в курсе, что если в сети ис­пользуются обычные протоколы типа HTTP, Modbus и MS-SQL, то по­яв­ле­ние нового протокола сразу обратит на себя внимание системного администратора или межсетевого экрана. По­этому разработчики вредоносного ПО пытаются уйти вглубь, то есть спрятаться внутри трафика тех протоколов, которые уже используются в атакуемой сети. К примеру, многие со­временные «черви» сейчас прячут свой внешний трафик внутри протокола HTTP так, что внешне его сообщения выглядят совершенно обычно.

Вирус Stuxnet – это отличный пример маскировки опасного ПО внутри «невинного» протокола. Он спроектирован для функционирования внутри протокола RPC (Remote Procedure Call) и предназначен как для заражения новых жертв, так и для коммуникаций в режиме точка–точка между заражёнными машинами (рис. 3).

RPC – это идеальный протокол для атаки АСУ и SCADA-систем, так как он широко применяется в современных системах контроля и управления. Для примера, технология OPC (OLE for Process Control), являющаяся сегодня самой используемой в промышленной интеграции объектов, базируется на технологии DCOM (Distributed Compo­nent Object Model), которая также за­действует протокол RPC.

Более того, серверы управления и рабочие станции обычно конфигурируются для совместного использования файлов и принтеров по протоколу Microsoft SMB, который также передаётся поверх протокола RPC. И, возможно, самый значимый пример тут – все контроллеры Siemens SIMATIC PC S7 и системы на их основе, которые используют собственные форматы со­общений, также передаются поверх протокола RPC. Если бы вы были ад­министратором сети, заражённой ви­русом Stuxnet, единственное, что бы вы заметили, – небольшое увеличение трафика RPC-протокола, что едва ли послужило бы поводом для тревоги. Даже если бы вы что-то заподозрили, то едва ли вы бы что-то обнаружили, имея в арсенале лишь стандартный брандмауэр. Простая блокировка всего RPC-трафика привела бы к остановке всех связанных с данным протоколом сервисов на предприятии. Без средств анализа состава трафика протокола RPC и блокирования паразитного трафика (то есть DPI) не удастся остановить действие вредоносного ПО.

Заключение

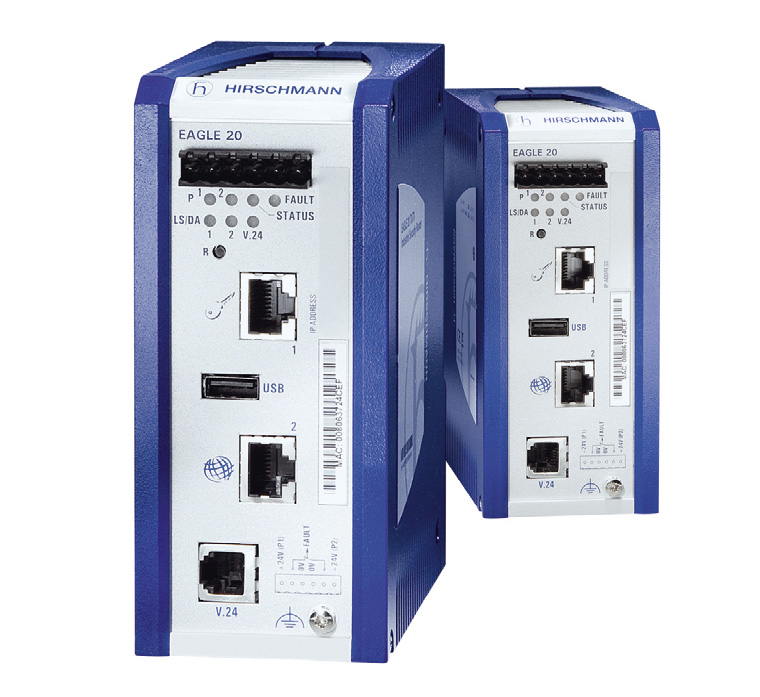

Технология DPI – мощный инструмент в ассортименте средств обеспечения IT-безопасности, который позволяет обнаруживать и блокировать вредоносный трафик в системах управления и SCADA-системах. Данная технология не абстрактна, она имеет вполне конкретную уже рабочую реализацию в виде модульного ПО Tofino от Byres Se­cu­rity, входящего в аппаратно-программный комплекс защиты Hirsch­mann EAGLE Tofino (рис. 4).

EAGLE Tofino способен проводить глубокий анализ более чем 50 промышленных протоколов (PROFINET, МЭК 61850, DNP и др.), анализировать трафик Modbus TCP и OPC-сервера/

кли­ента, строить VPN-тоннели. Про­граммное обеспечение Tofino включает более 25 предварительно настроенных профилей безопасности для ПЛК Sie­mens, VIPA, WAGO и т.д., позволяя обезопасить контроллеры от несанкционированного вмешательства в их программы. Более подробно об этом можно прочитать в источниках, указанных в списке рекомендуемой литературы. l
