Специальные решения по бесперебойному питанию от POWERCOM

В настоящее время в связи с тотальной цифровизацией актуальность обеспечения надёжным, бесперебойным питанием постоянно возрастает. В этой статье мы расскажем об одном из интересных решений по обеспечению бесперебойного питания от компании POWERCOM.

О компании POWERCOM

Компания POWERCOM была основана в 1987 году, штаб-квартира находится в городе Тайбэй, Тайвань. На сегодняшний день POWERCOM является всемирно известным производителем источников бесперебойного питания и оборудования для обеспечения защиты электросетей.

Спектр разрабатываемого, производимого и поддерживаемого POWERCOM оборудования максимально широк: от стабилизаторов напряжения и резервных ИБП для персональных компьютеров до источников бесперебойного питания с двойным преобразованием энергии мощностью до 1500 кВ∙А различных форм-факторов, включая решения на литий-ионных аккумуляторных батареях, а также программно-аппаратные средства для мониторинга, контроля и управления системами электропитания. Полный цикл собственного производства позволяет осуществлять строгий контроль выпускаемой продукции. Система конт­роля качества POWERCOM подтверждена сертификатами BSI и гарантирует высокую надёжность оборудования. Суммарно занимаемая площадь произ­водственных мощностей более 50 000 м2, и все производственные фабрики строго соответствуют стандартам качества по ISO 9001/14001, а всё производимое оборудование проходит обязательную сертификацию в соответствии с мировыми стандартами электробезопасности, включая отечественные EAC (ТР ТС 004/2011, 020/2011 и 037/2016).

Продукция POWERCOM

Сегодня в портфеле POWERCOM представлены ИБП, работающие по топологии резервного типа (она же off-line), линейно-интерактивной и онлайн топологии.

Условно продукцию можно разделить на следующие категории: для компьютерной техники (300…3000 В∙А, стационарное исполнение), для серверов и сетей (600…3000 В∙А, стоечное или стационарное исполнение), для круп­ных предприятий (6…500 кВ∙А, стоечное или шкафное исполнение) и специализированные решения, которые мы подробно рассмотрим в данной статье. Также производитель предлагает различные аккумуляторы и батарейные блоки для ИБП, стабилизаторы напряжения, блоки распределения питания, различные датчики и SNMP-платы для мониторинга и управления.

Возвращаясь к специализированным решениям по ИБП, здесь стоит выделить три серии:
  • DRU-500/DRU-850 (ИБП на 500 или 850 В∙А со встроенной батареей для монтажа на стандартную 35-мм DIN-рейку);
  • TC-650…TC-3000 (ИБП для монтажа в 19″ стойку с широким рабочим температурным диапазоном –37…+74°C);
  • ALIEN ALN-500/ALN-600 (ИБП формата 5,25″, встраивается в системный блок компьютера).
Рассмотрим каждую серию более под­робно.

Серия DRU-500/DRU-850

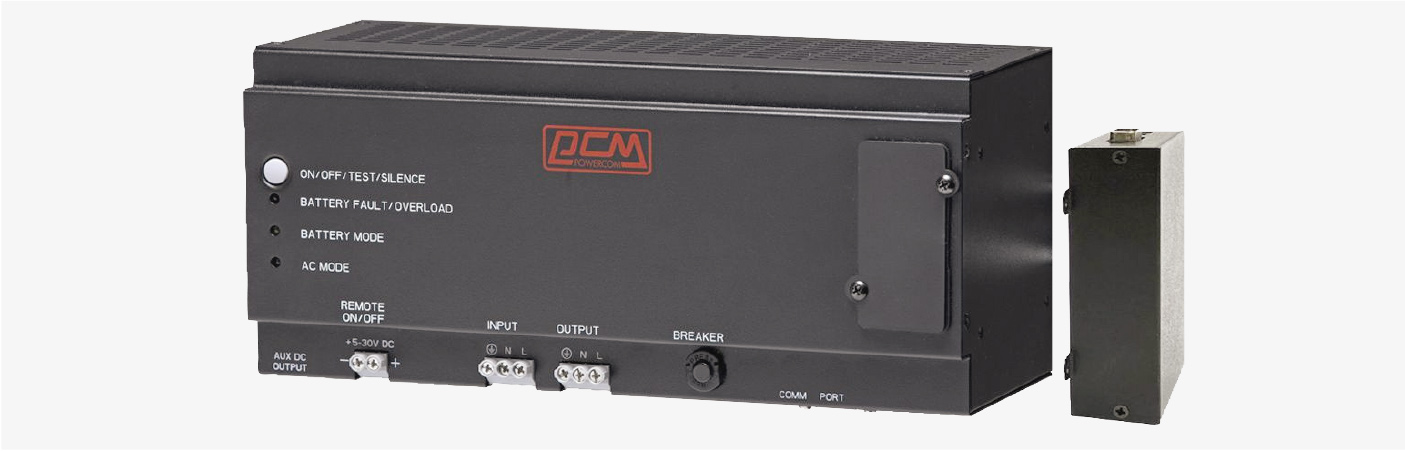

ИБП DRU-500/DRU-850 (или просто DRU) с возможностью монтажа на 35-мм DIN-рейку отлично подойдёт для промышленных применений, когда требуется бесперебойное питание различных компонентов АСУ ТП и модулей, и при этом место в электротехническом шкафу ограничено. Внешний вид ИБП представлен на рис. 1.

По умолчанию у ИБП есть встроенный COM-порт RS-232, к которому можно подключить внешний блок реле с «сухими контактами» (в комплекте не идёт), есть слот для установки SNMP-карты с различными интерфейсами ввода-вывода (Ethernet, Modbus, USB для подключения GPRS/GSM модемов или датчиков) для удалённого включения/выключения питания и мониторинга состояния ИБП. Модели DRU-500 и DRU-850 (второго поколения) применяются для обеспечения защиты от провалов входного напряжения различного промышленного оборудования – это могут быть системы управления автоматизацией производства, системы телеметрии, логические контроллеры и другое производственное и сетевое оборудование. Данные ИБП выполнены по топологии резервного типа (off-line UPS) и имеют время переключения на работу от батарей всего 2…4 мс. Полная и активная мощность для моде­ли DRU-500 составляет 500 В∙А и 300 Вт

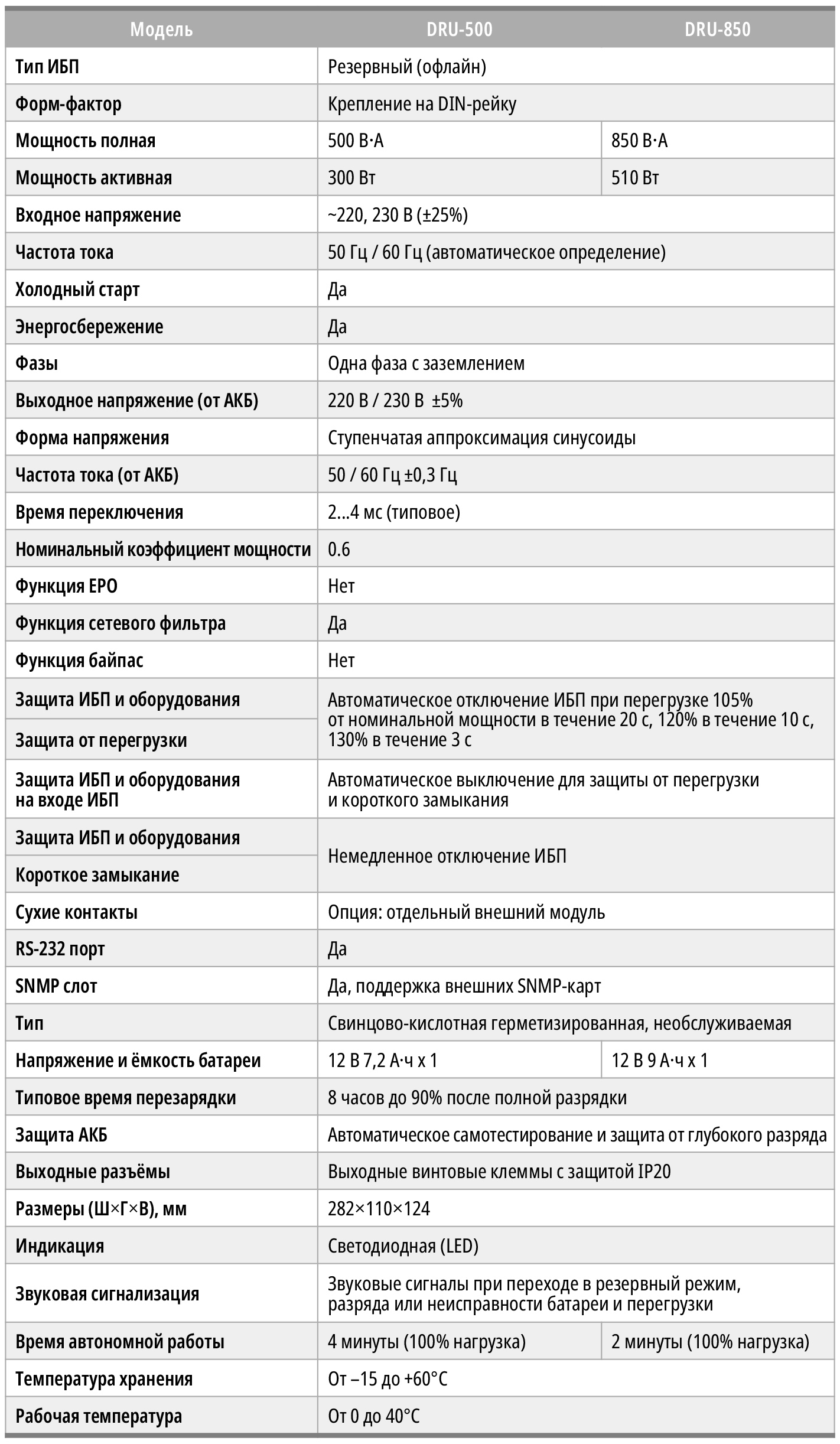

соответственно, а для модели DRU-850: 850 В∙А и 510 Вт соответственно. Тип используемой батареи: свинцово-кислотная герметизированная, необслужи­вае­мая, ёмкостью 7,2 или 9 А∙ч (в зависимости от модели) и напряжением 12 В. При работе от батареи ИБП выдают на выходе переменное напряжение 220/230 В ±5% в виде ступенчатой аппроксимированной синусоиды. Полный перечень характеристик и функциональных особенностей DRU представлен в табл. 1.

Серия TC-650…TC-3000

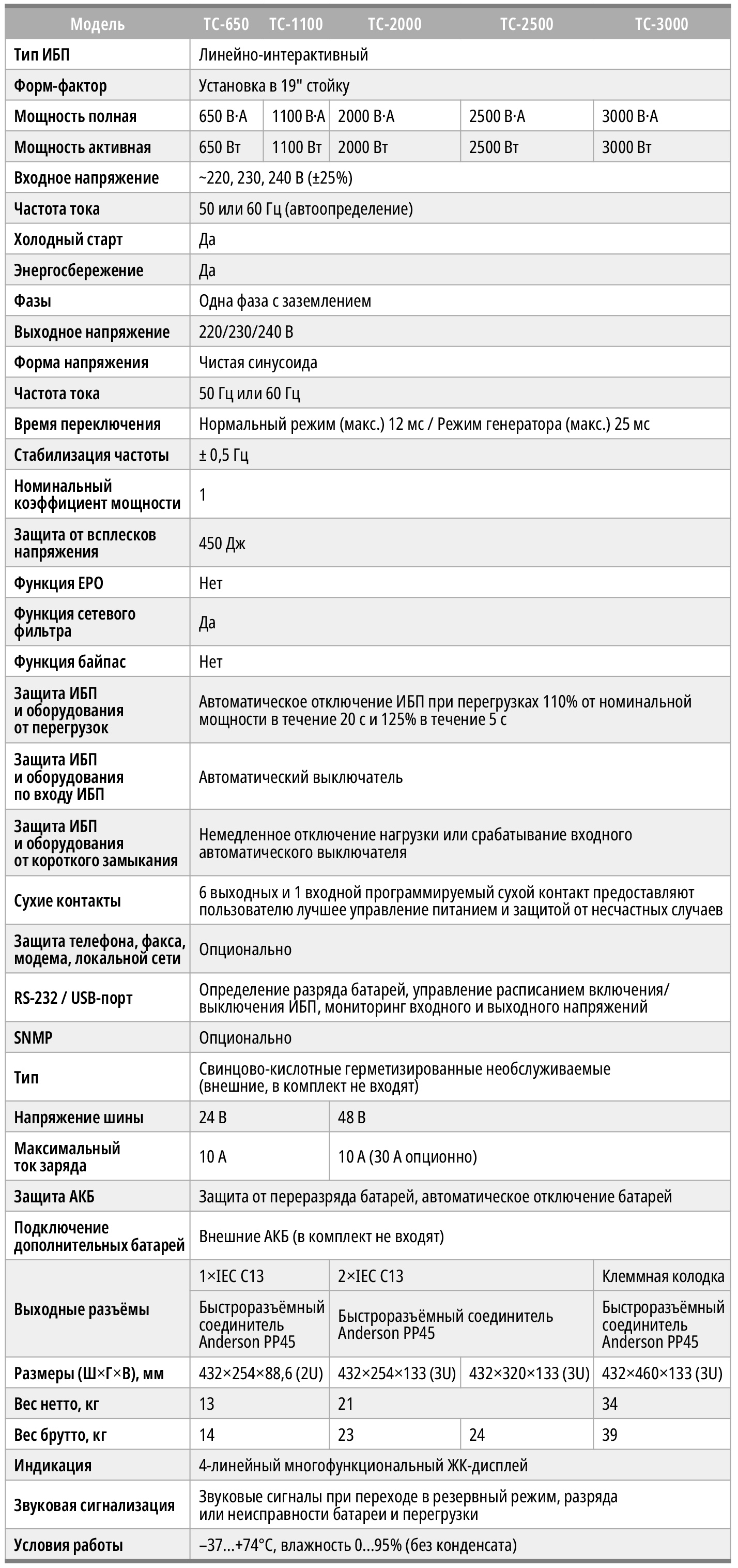

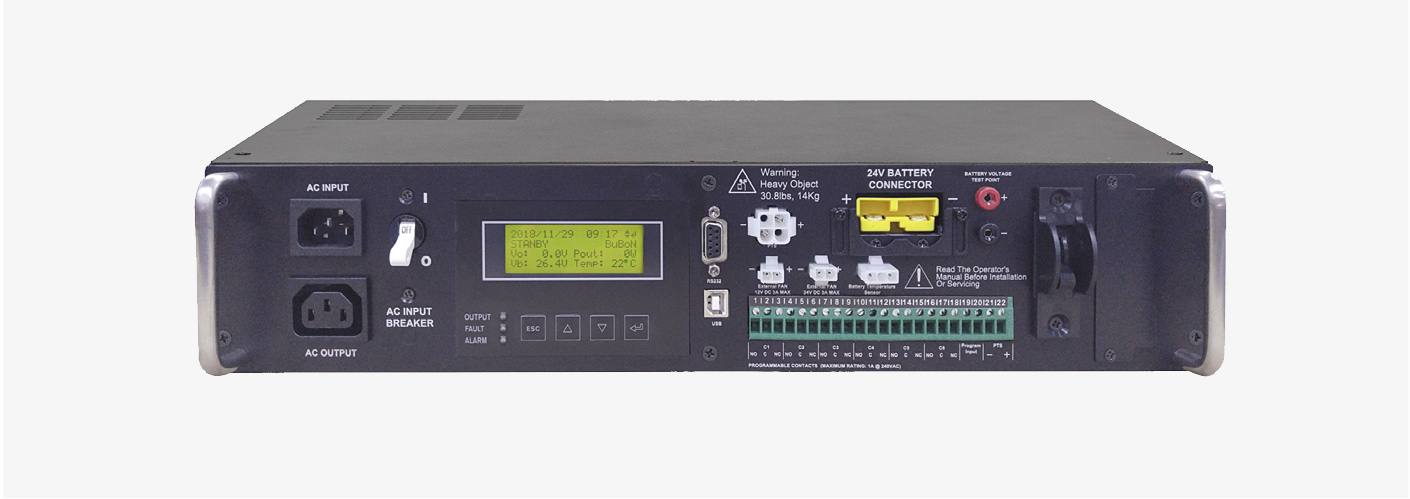

Ещё одна очень интересная промышленная серия ИБП от POWERCOM – это TC-650…TC-3000 (далее просто TC). Из названия серий и моделей видно, что линейка доступна с выходной полной мощностью от 650 В∙А до 3000 В∙А. Пример модели на 650 В∙А представлен на рис. 2. Исполнение – стоечное, для монтажа в 19″ шкаф или стойкой, высота корпуса 3U (кроме модели TC-650 на 650 ВА – у неё высота всего 2U). Данные ИБП выполнены по линейно-интерактивной топологии, что во многом является плюсом для данной серии. Поясним: все модели серии TC обеспечивают на своём выходе синусоидальную форму выходного напряжения, что даёт возможность подключения оборудования не только с импульсными, но и с трансформаторными блоками питания. Коэффициент мощности для всех моделей заявлен PF = 1, что обеспечивает максимальную эффективность устройства. Простота линейно-интерактивной топологии по сравнению с двойным преобразованием (online) повышает надёжность изделия, так как конструкционно они более просты, у них меньше точек отказа, они дешевле, и расходы на их эксплуатацию также снижаются. Но самая главная особенность серии TC – это сертифицированный широкий диапазон рабочих температур окружающей среды: от –37 до +74°C. Все вышеперечисленные особенности делают ИБП серии TC очень привлекательными для использования в таких отраслях промышленности, как нефтегазовой сектор, построение телекоммуникационных сетей и инфраструктуры, в дорожной и транспортной сфере. Там, где будет трудно проводить регулярное обслуживание объектов и где надёжность оборудования является ключевым фактором. Как и для большинства промышленных ИБП, в серии TC можно выделить ещё следующие особенности: встроенный автоматический регулятор напряжения AVR, который отвечает за стабилизацию колебаний входного напряжения в широком диапазоне 168…275 В переменного тока; шесть полностью программируемых «сухих контактов», поддержка SNMP-карт и MIB-файлов; удобный в использовании поворотный высококонтрастный ЖК-дисплей; специально настроенная система мониторинга ИБП для отображения информации о состоянии с помощью веб-браузера. Более подробные характеристики по серии TC сведены в табл. 2.

Серия ALIEN ALN-500/ALN-600

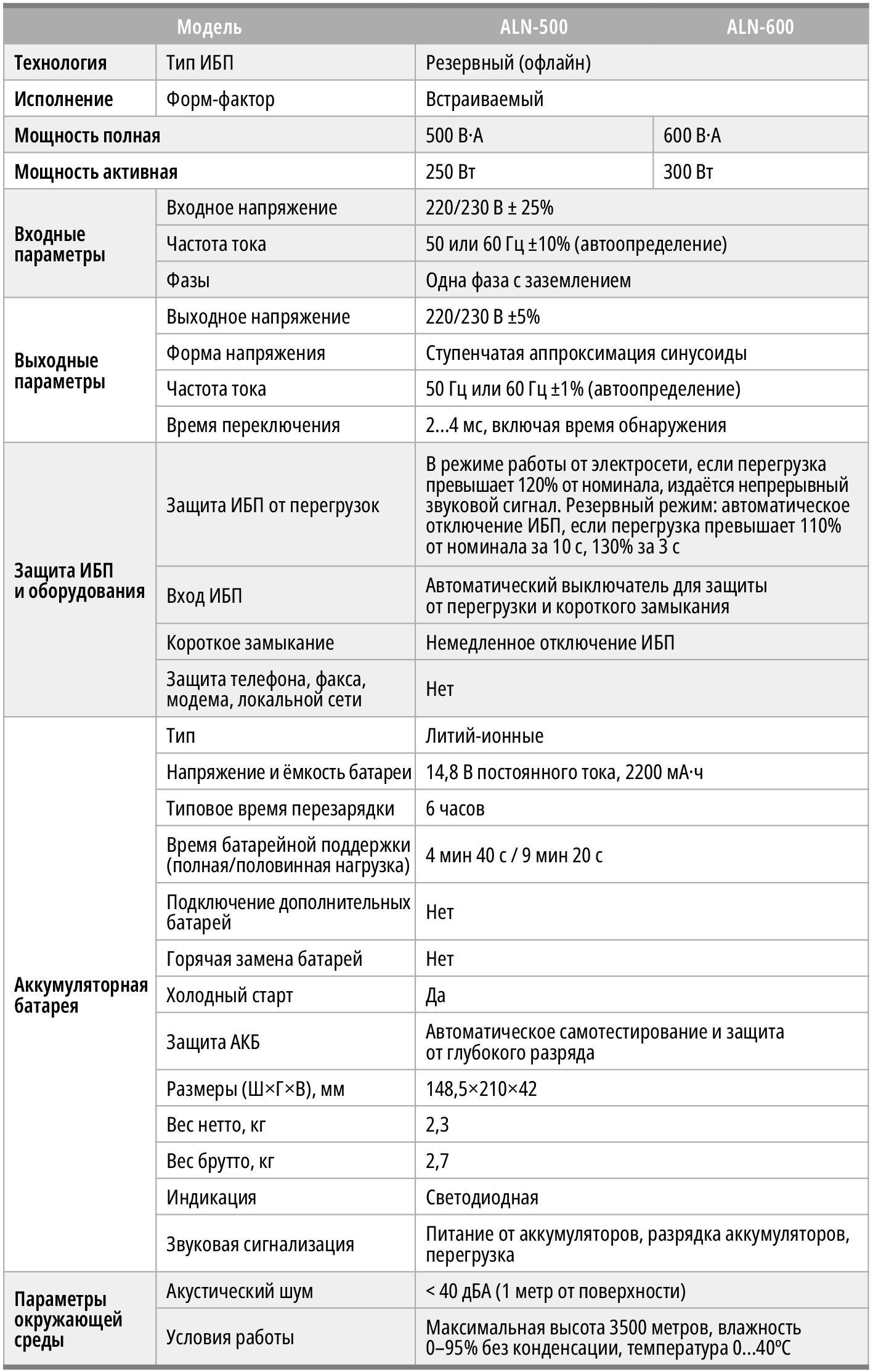

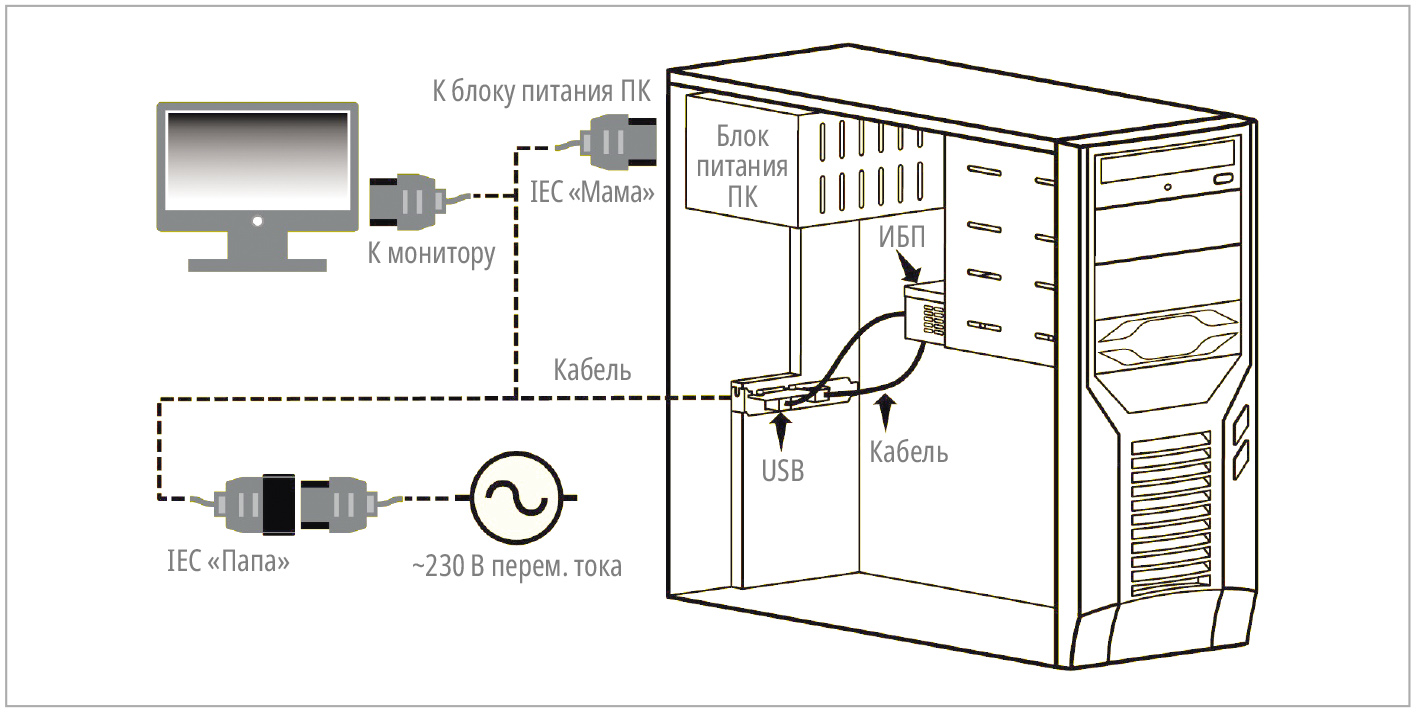

Серия ALIEN с двумя моделями ALN-500 и ALN-600 значительно отличается от рассмотренных выше DRU и TC. Мо­дели имеют форм-фактор 5,25″, встро­­енный литий-ионный аккумуля­тор ёмкостью 2200 мА∙ч и предназначены для установки в корпус системного блока персонального компьютера. Внешний вид изделия представлен на рис. 3. Таким образом, данный ИБП является оп­тимальным выбором для защиты питания домашнего или офисного компьютера, а также и небольшого промышленного вычислителя, если требуется экономия места в помещении или если установка отдельно стоящего ИБП не представляется возможной. Время автономной работы, которое может обеспечить ИБП от батареи, составляет 4 мин 40 с при полной нагрузке (до 300 Вт), чего вполне хватает для корректного завершения всех приложений и сохранения данных на рабочей станции. Типовая схема подключения ИБП серии ALIEN к персональному компьютеру представлена на рис. 4, а основные характеристики указаны в табл. 3.


Заключение

Промышленные решения POWERCOM сейчас активно используются в России для построения систем бесперебойного питания в центрах обработки данных (ЦОД), на различных производствах, в научных, медицинских, коммерческих и государственных учреждениях для защиты отдельных устройств, а также комплексов вычислительных и телекоммуникационных систем. Весь накопленный опыт компании за годы работы на международном и российском рынках активно применяется для решения задач по защите электропитания и создания продуктов, соответствующих современ­ным требованиям в проектах. ●

© СТА-ПРЕСС, 2024

Автор – сотрудник фирмы ПРОСОФТ
Телефон: (495) 234-0636
E-mail: info@prosoft.ru
