В этом году Fastwel представляет развитие линейки контроллеров – Fastwel I/O-2. В статье будут рассмотрены состав и функциональные особенности нового ПЛК для ответственных применений.
С самого начала возникновения идеи создания нового ПЛК перед инженерами-разработчиками стояла непростая задача. Во-первых, необходимо было дать пользователю более современный функционал, базирующийся на новых процессорах, с большим объёмом оперативной памяти и накопителей. Во-вторых, необходимо было обеспечить наиболее комфортный для пользователя и постепенный переход от предыдущей линейки на новые устройства. В-третьих, необходимо было преодолеть технологические ограничения, свойственные нынешней линейке контроллеров, чтобы предоставить пользователю более широкие возможности по масштабированию систем управления и обеспечить более комфортное обслуживание контроллеров в процессе эксплуатации. Давайте посмотрим, как все эти идеи воплотились в новой серии российских ПЛК Fastwel I/O-2.

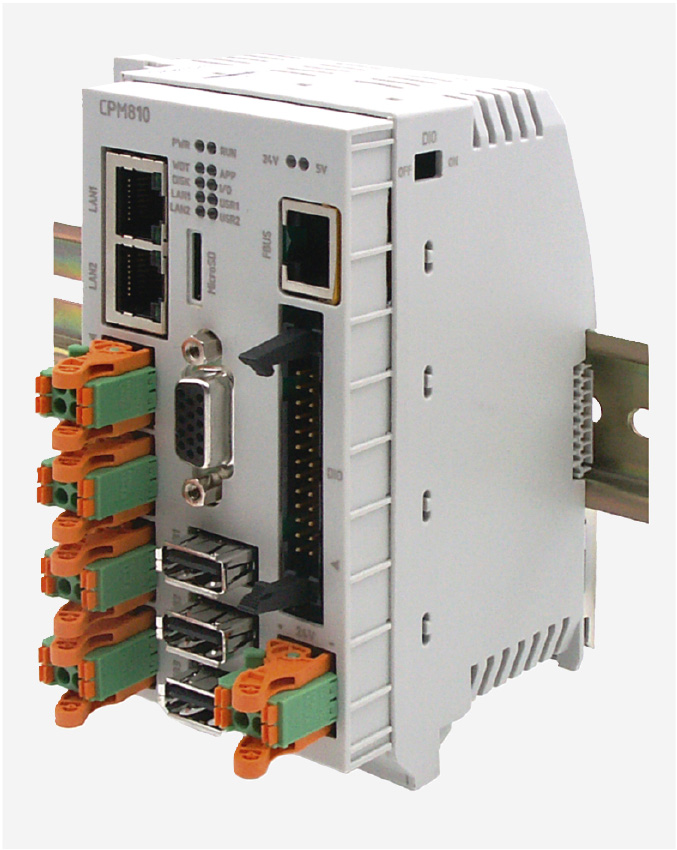

Контроллер программируемый универсальный CPM810

Широкий набор периферийных интерфейсов, в том числе 2 Ethernet 10/100/1000 Мбит/с, 3 порта USB, 2 последовательных порта интерфейса RS-232C, 4 гальванически изолированных порта интерфейса RS-485, облегчает задачу интеграции CPM810 в существующие системы управления и даёт возможность собирать информацию с большого числа датчиков и полевых устройств. Встроенный дисковый флэш-накопитель ёмкостью не менее 8 ГБ, а также гнездо карты microSD открывают возможности хранения больших объёмов информации, в том числе протоколов работы АСУ ТП и различного рода технологической информации для последующего анализа на верхнем уровне. Наконец, 24-канальный порт дискретного ввода-вывода, имеющийся на борту CPM810, делает данный контроллер отличным средством для создания небольших систем локальной автоматики.
Для обеспечения межмодульной передачи данных и питания контроллера CPM810 оснащён портом межмодульной шины FBUS. Данная шина также применяется в модулях ввода-вывода предыдущей серии и обеспечивает полную совместимость нового контроллера CPM810 со всей периферией, которая уже с успехом применяется многими пользователями линейки Fastwel I/O.
Особенности конструкции и периферийные модули

Функциональное взаимодействие ПЛК с оборудованием и обслуживающим персоналом, обеспечивающим заданные параметры и режимы работы технологического объекта управления, реализуется прикладным программным обеспечением, которое разрабатываеся пользователем на языках программирования стандарта ГОСТ Р МЭК 61131-3 в интегрированной среде разработки CODESYS. Контроллеры Fastwel I/O-2, как и предыдущая серия аналогичных устройств, работают под управлением CODESYS не ниже версии 3.5.14.10, дополненной пакетом адаптации CODESYS V3 для контроллеров Fastwel. Приложение загружается пользователем из среды разработки в программируемый контроллер, затем запускается и функционирует при включении питания. Настройка системных параметров ПЛК выполняется встроенным веб-конфигуратором.

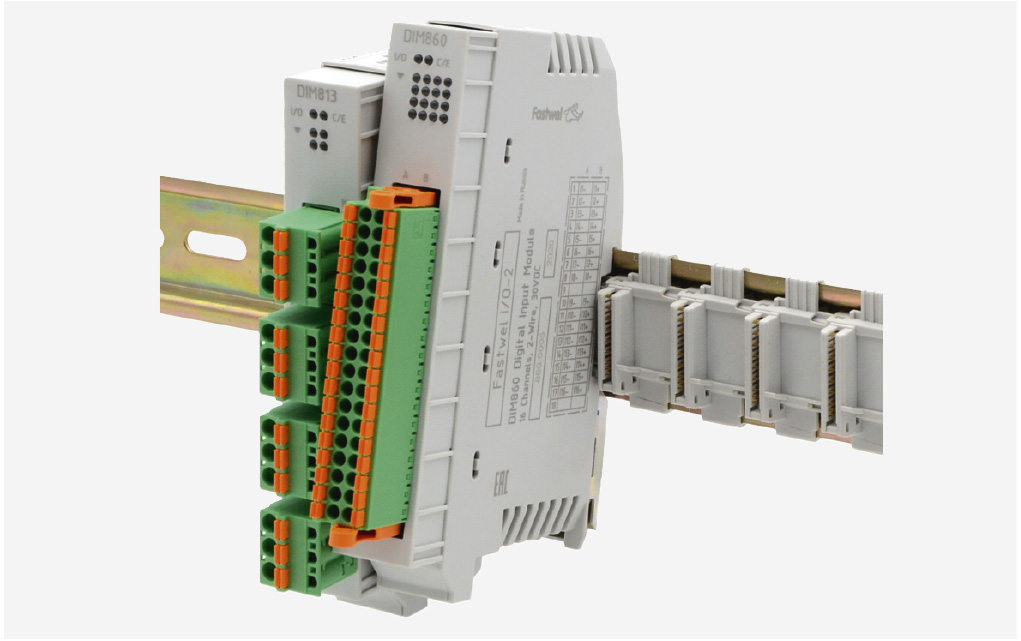

Периферийные модули Fastwel I/O-2, как и программируемые контроллеры, обеспечивают аппаратно-программную совместимость со всеми модулями ввода/вывода и коммуникационными модулями распределённой системы ввода-вывода Fastwel I/O. Периферийные модули ввода-вывода Fastwel I/O-2 могут функционировать совместно с CPM723-01 распределённой системы ввода-вывода Fastwel I/O.

Каждый модуль снабжён контактом функционального заземления, с которым соединены внутренние цепи защиты от помех. Контакт расположен сзади и соединяется с монтажной рейкой при установке модуля в смежный набор.

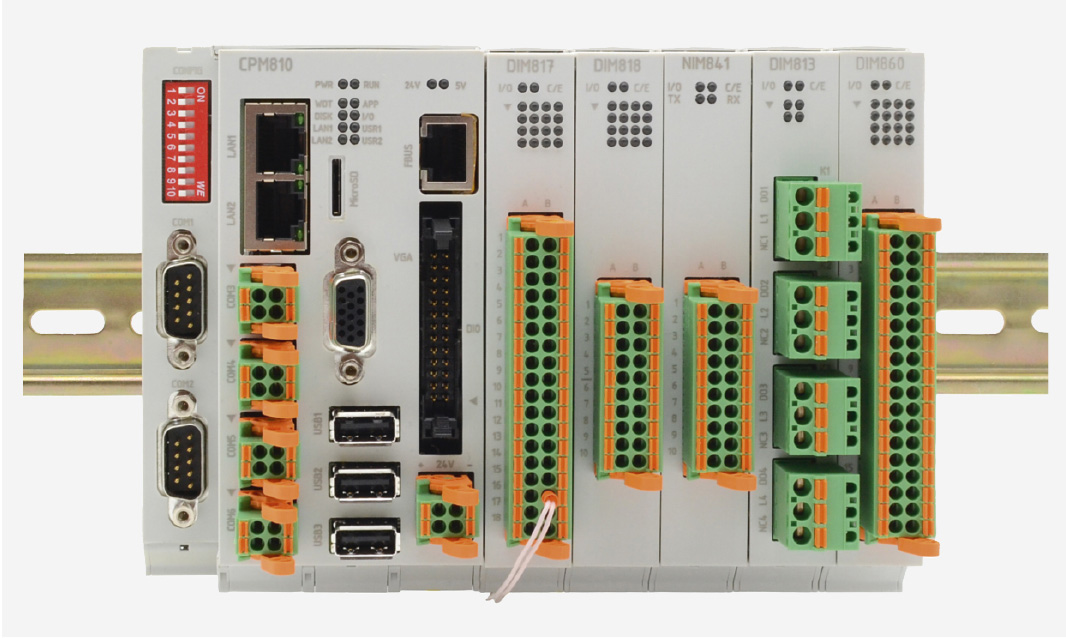

Количество одновременно применяемых коммуникационных модулей также выросло вдвое. Например, в составе одного контроллера возможно использование до 32 модулей NIM841, реализующих интерфейсы RS-485 и RS-422. Данный модуль поддерживает режим универсального асинхронного приёмо-передатчика и выполняет функцию дополнительного последовательного порта, доступного для системы исполнения приложений наряду с последовательными портами.
Организация питания
ПТК Fastwel I/O-2 имеет два типа портов электропитания.Порты цифрового питания – контакты соединителей программируемых контроллеров и модулей расширения шины, доступные пользователям Fastwel I/O-2 при монтаже и пусконаладочных работах и предназначенные для ввода напряжения, которое, после преобразования во внутренних цепях, служит для электропитания микропроцессоров, микроконтроллеров и электрически связанных с ними цепей и узлов, за исключением внешних цепей связи с технологическим объектом управления и другими устройствами, не входящими в состав ПЛК. Порты цифрового питания имеют маркировочное обозначение «24V».
Порты полевого питания – контакты соединителей периферийных модулей, доступные пользователям ПЛК при монтаже и пусконаладочных работах и предназначенные для ввода в напряжение, которое служит для электропитания входных и/или выходных цепей модулей, непосредственно связанных с технологическим объектом управления через датчики, исполнительные и другие устройства, не входящие в состав Fastwel I/O. Порты полевого питания имеют маркировочное обозначение «Vn+», «Vn–» и т.п.
Электрическое питание периферийных модулей осуществляется напряжением 5 В постоянного тока, передаваемого в каждый модуль от верхних пар контактов соединителей межмодульной шины FBUS.
При установке периферийного модуля в смежный набор сначала происходит соединение нулевого потенциала его порта цифрового питания с цепью 0 В межмодульной шины, после чего соединение потенциала 5 В, что исключает эффект тиристорного защёлкивания в электронных компонентах модулей.
Порты цифрового питания контроллеров и модулей расширения шины не имеют гальванической развязки между входом и выходом. Каждый периферийный модуль имеет гальваническую развязку между цепями цифрового питания и внешними цепями, а также между цепями цифрового питания и контактом функционального заземления с действующим значением напряжения 500 В.
Суммарная потребляемая мощность по цепям цифрового питания периферийных модулей, установленных в один смежный набор, не должна превышать 20 Вт.
Таким образом, линейка Fastwel I/O-2 решает все поставленные задачи. С одной стороны, обеспечена полная совместимость с устройствами предыдущей серии, за счёт чего обеспечивается плавный переход на новую линейку для пользователей предыдущей. С другой – решены задачи по преодолению технологических ограничений.

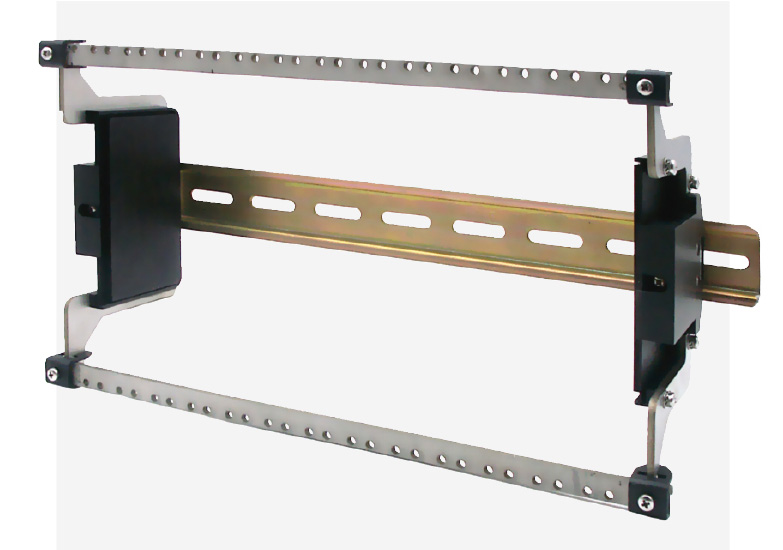

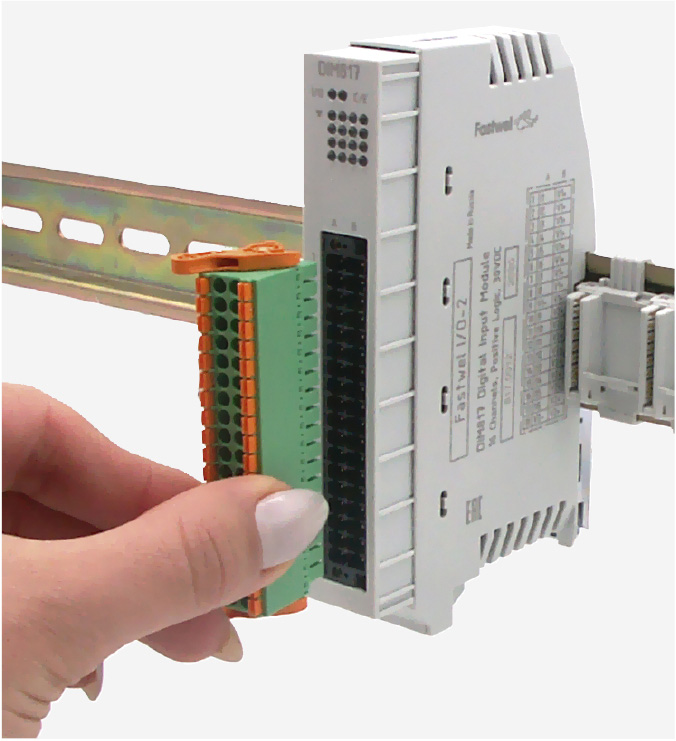

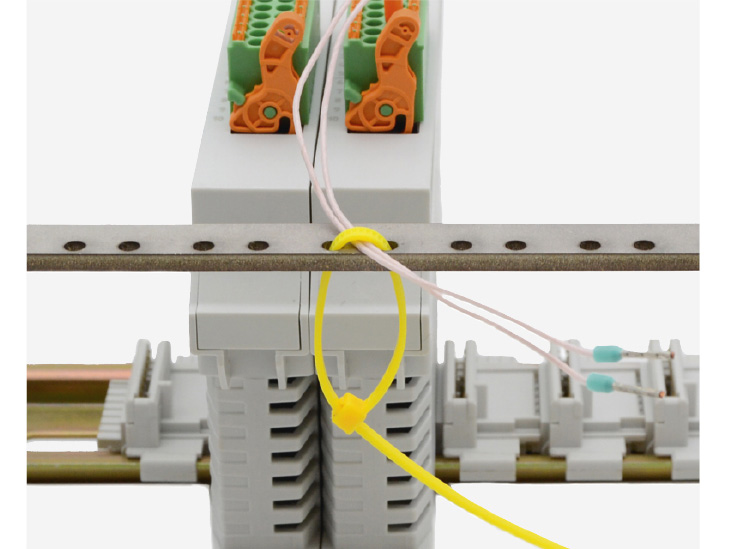

Поддержана «горячая» замена периферийных модулей, повышено удобство монтажа и надёжность крепления за счёт применения кронштейнов для крепления объектовых проводов, значительно упростилось обслуживание контроллера за счёт применения клеммных колодок.
И наконец, можно сказать, что по информационной мощности новый контроллер – это предыдущий контроллер, умноженный на два. Новый, более мощный, процессор, объём оперативной памяти и двукратное увеличение количества измерительных
каналов на один модуль открывают перед Fastwel I/O-2 новые горизонты применения контроллеров марки Fastwel. ●
Автор – сотрудник фирмы ПРОСОФТ
