Обзор оборудования Thermokon в свете LON-технологии

Часть 1

В ходе эволюции от идеи Майка Марккулы об открытых локальных расширяемых сетях интеллектуальных устройств до нынешнего места платформы LonWorks сетевой протокол LonTalk успел стать стандартом ANSI/EIA 709.1, основой для европейского стандарта автоматизации зданий EN 14908 и целого ряда других стандартов. Главным плюсом технологии LON небезосновательно считается гибкость открытой системы. Разработчики, системные интеграторы и пользователи имеют полную свободу выбора оборудования LonWorks среди более чем 350 компаний-производителей, входящих в ассоциацию LonMark International. Эта некоммерческая ассоциация кроме производителей объединяет разработчиков, интеграторов и пользователей и обеспечивает выработку технических, в том числе отраслевых, рекомендаций, а также сертификацию и информационную поддержку. Получить довольно подробную информацию и составить по ней представление о технологии LON можно из одноимённой статьи Н. Жиленкова и А. Фалькова, опубликованной в «СТА» № 4 за 2006 год.

В настоящее время технология LON смогла завоевать прочное место на рынке автоматизации зданий. Тем не менее, подтверждая универсальность её применения, существуют достаточно крупные проекты на основе технологии LON, имеющие мало общего с автоматизацией зданий и «умным домом». Соответствующие примеры можно найти в автомобильной промышленности, автоматизированных системах больничных стационаров, акустических системах для шоу-бизнеса, системах безопасности морских животных в шлюзах, системах контроля на морских паромах и т.д.

Данная статья представляет фирму Thermokon — производителя оборудования для автоматизации жилых и коммерческих зданий и помещений со значительной удельной долей LON-устройств в номенклатуре выпускаемой продукции.

Важным для потребителей может оказаться доступность заказных LON-разработок Thermokon с учётом технических требований конкретных проектов и особых пожеланий клиентов. Такие пожелания могут касаться, в частности, расцветки (Thermokon предлагает широкую гамму расцветок), материалов, оформления (о некоторых из них будет сказано позже), позволяющих наилучшим образом вписать оборудование в интерьер практически любого дизайна или, например, добиться исполнения в едином корпоративном стиле.

Особо надо отметить, что как создание версий ПО, так и разработка оригинального ПО является очень важной стороной работы Thermokon.

Заказные разработки оборудования и ПО, дополняя серийную продукцию и конфигурируемое ПО, являют собой одну из наиболее сильных сторон фирмы Thermokon.

Весь спектр оборудования Thermokon по решению задач автоматического контроля и управления освещённостью, влажностью, температурой, вентиляцией имеет версии, оснащённые LON-интерфейсом, либо может поставляться совместно с модулями подключения к LON-сети.

Свое оборудование Thermokon представляет 9 группами изделий:

• панели управления для помещений;

• освещённость и присутствие;

• влажность;

• качество воздуха;

• давление;

• температура;

• силовые тиристоры;

• модули ввода-вывода с LON-интерфейсом;

• беспроводная сенсорная система EasySens;

• принадлежности.

Дадим краткую характеристику основным группам изделий.

Панели управления для помещений

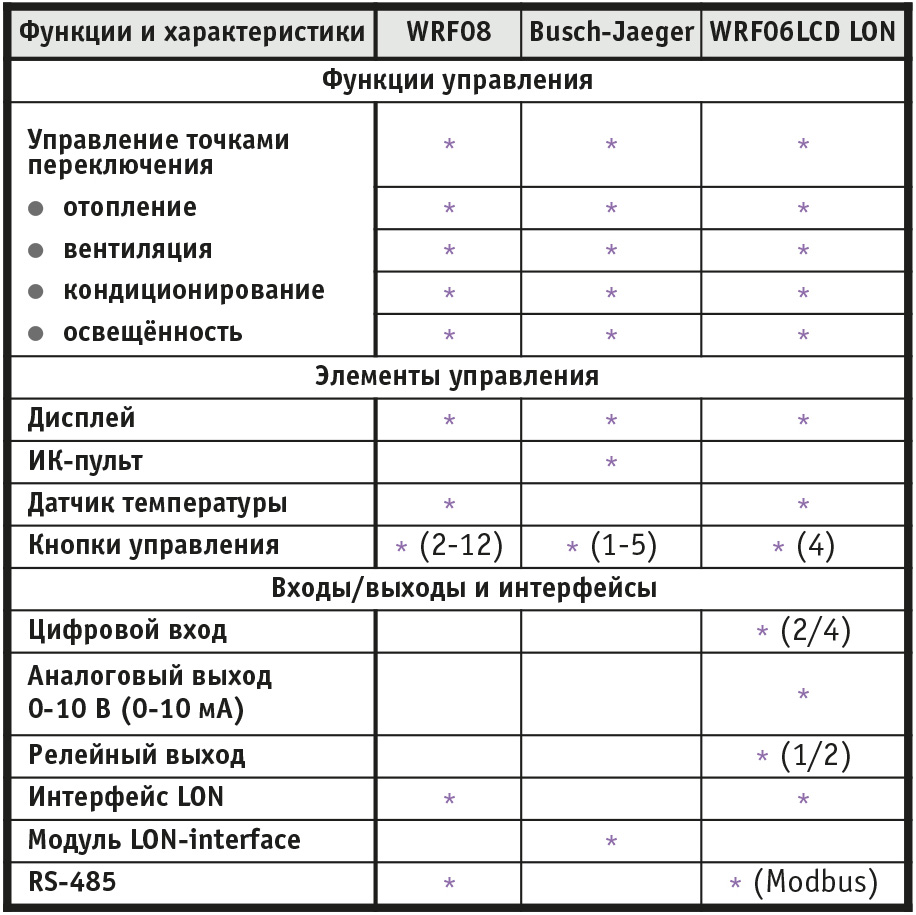

Панели управления для помещений (комнатные панели управления) представлены сериями (табл. 1 и табл. 2):

• WRF08;

• Busch-Jaeger;

• WRF06LCD;

• WRF07;

• WRF06;

• WRF04.

Все серии панелей управления имеют модификации с LON-интерфейсом.

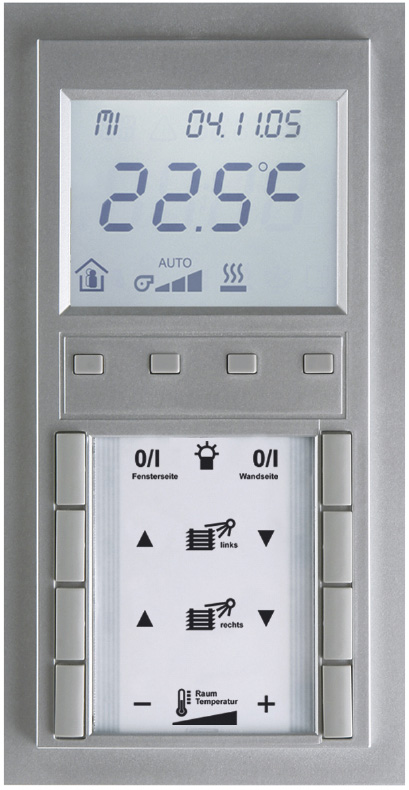

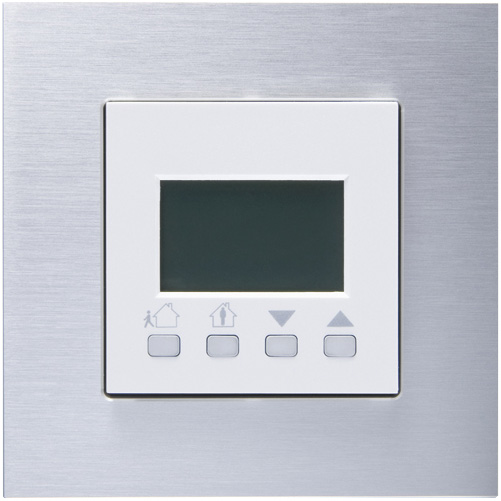

Серия WRF08 (многофункциональные панели управления для помещений) выступает флагманом группы (рис. 1). С помощью панелей управления WRF08 осуществляется измерение температуры в диапазоне от 0 до 50°C с точностью ±0,5 K, а также управление HVAC (от англ. heating, ventilating and air-conditioning — отопление, вентиляция и кондиционирование воздуха) и освещённостью. Отличительной особенностью панелей WRF08 со встроенным датчиком температуры являются крупные, всегда хорошо различимые цифры текущего значения температуры на ЖК-дисплее со светодиодной подсветкой. Также светодиодами оснащаются от 2 до 12 настраиваемых клавиш. Многофункциональные панели управления поставляются с LON-интерфейсом со свободной топологией FTT-10A либо с RS-485 Modbus. Напряжение питания составляет 15…24 В пост. тока либо 24 (±10%) В переменного тока при мощности 1,5 Вт. С помощью панелей серии WRF08 осуществляются функции переключения или управления включением/выключением света либо сумеречного освещения, установка точек переключения, управления открыванием/закрыванием штор/жалюзи либо регулировки их положения, управления уровнями вентиляции. Алфавитно-цифровая часть и спецсимволы ЖК-дисплея позволяют отображать измеренное значение температуры, дату, режим работы, уровень подачи воздуха, а также сигнализировать о факте присутствия в помещении и о тревогах. Монтаж осуществляется заподлицо с поверхностью установки (утопленный монтаж, монтаж закрытого типа) в стандартные монтажные коробки. Материал рамок можно подобрать, исходя из дизайна интерьера или по желанию заказчика (стекло, камень, нержавеющая сталь).

Устройства Busch-Jaeger, выпускаемые партнером фирмы Thermokon, поставляются с изделиями Thermokon под единым брендом. Они предназначены для управления HVAC и освещённостью, включения либо переключения исполнительных устройств и элементов. В настоящее время устройства Busch-Jaeger в составе продукции Thermokon представлены выключателями, контроллерами и датчиком присутствия с выходом LON (FTX). Подключение устройств Busch-Jaeger к интерфейсу LON осуществляется с помощью модуля сопряжения LON-interface. Устройства Busch-Jaeger имеют различные варианты специализаций и соответствующие области применения: управление светом и приводами штор (в том числе в режиме сумеречного освещения), обогревом и охлаждением, уровнями вентиляции. Выключатели имеют от 1 до 4 кнопок. У выключателей с дистанционным ИК-пультом их количество в разных исполнениях доходит до 5. Контроллеры HVAC и освещённости имеют 2, а в исполнении с дистанционным ИК-пультом — от 2 до 4 кнопок управления. С учётом требований проекта осуществляется программирование модулей и кнопок управления. Устройства Busch-Jaeger предлагаются в разнообразных вариантах дизайна. Цвет изделий — белый либо его оттенки. Другие варианты цветового исполнения поставляются по заказу. Дизайн устройств Busch-Jaeger достаточно привлекателен, однако и цены несколько выше, чем на близкое по назначению оборудование других серий.

Панели управления WRF06LCD LON предназначены для контроля HVAC и освещённости. LON-интерфейсом оснащены практически все устройства этой серии. Панели поставляются в вариантах с 2 либо 4 цифровыми входами, с 1 или 2 релейными выходами типа «сухой» контакт, с аналоговыми выходами 0-10 В (0-10 мА). Исключение составляет упрощённая модель серии WRF06LCD без цифровых входов, с двумя аналоговыми выходами 0-10 В и без LON-интерфейса, предназначенная для измерения температуры и управления точками переключения. Панели серий WRF06LCD и WRF06LCD LON поставляются с ЖК-дисплеем с подсветкой и кнопками управления (рис. 2) и имеют контроллер обогрева/охлаждения и цифровые входы для оконных контактов и датчиков точки росы. Стоит отметить модель WRF06LCD LON в новом дизайне, одновременно лаконичном и привлекательном.

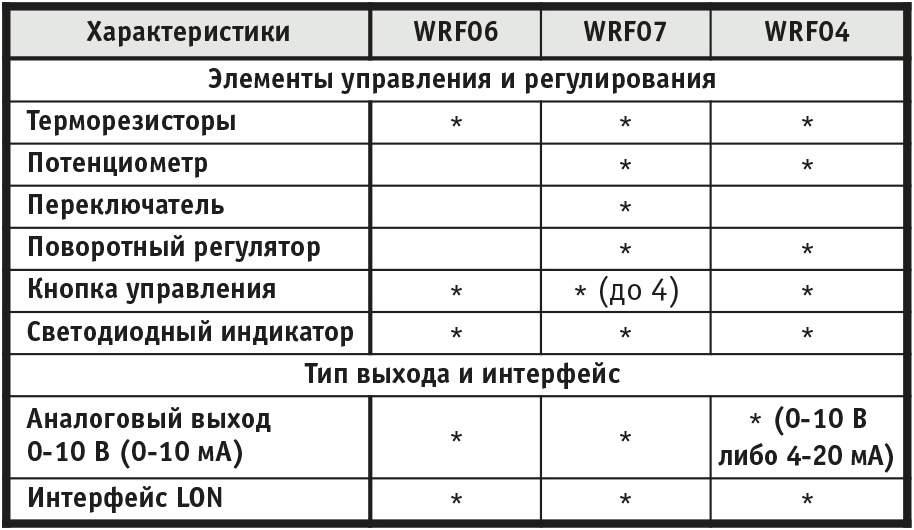

Панели управления серий WRF07, WRF06 и WRF04, предназначенные для точного определения температуры, подстройки и/или переключения режимов одной строго определённой или нескольких функций, представлены в табл. 2. Данные панели спроектированы для подключения к системам управления и визуализации.

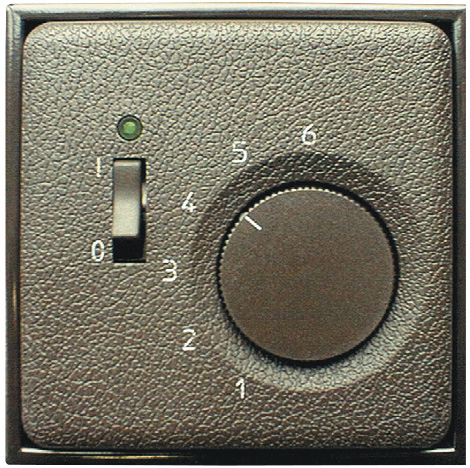

Панели серии WRF07 (рис. 3) предназначены для управления и регулировки точек переключения HVAC на основе точного определения температуры в диапазонах от 0 до +50°C и от –50 до +50°C. По выбору могут использоваться терморезисторы Pt100, Pt1000, Ni1000, Ni1000TK5000, FeT, NTC 10k, NTC 20k и др. Основной отличительной особенностью панелей серии WRF07 является наличие потенциометра с трёхпроводной схемой включения и стандартными уровнями 1 кОм, 5 кОм, 10 кОм мощностью 0,25 Вт для варианта исполнения выхода 0-10 В (0-10 мА). Напряжение питания панелей составляет 15…24 В пост. тока либо 24 В перем. тока. На заказ возможна дополнительная установка на панели переключателя режимов и поворотного регулятора в вариантах от 2 до 5 уровней настройки (например, вентиляции), а также индикатора и до четырёх регулировочных клавиш. Панели WRF07 могут поставляться с интерфейсом LON (FTT-10 или LPT-11).

Серия WRF06 отличается от серии WRF07 отсутствием потенциометра, повторяя набор элементов управления, но в более простых сочетаниях.

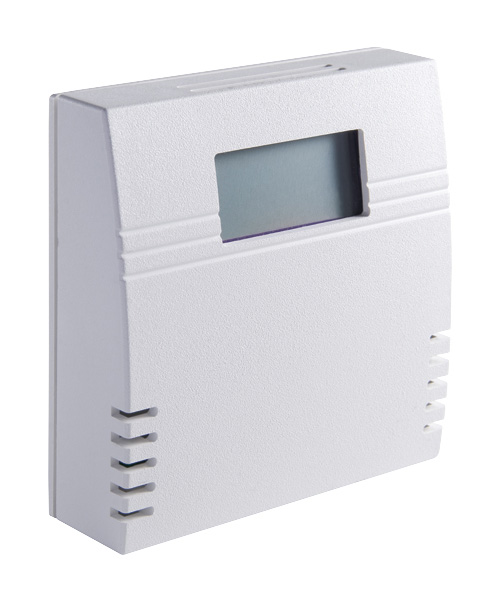

Серия WRF04 имеет наиболее лаконичный дизайн среди комнатных панелей управления Thermokon. Изделия этой серии предназначены для самых разных помещений и скорее напоминают технологические регуляторы, чем домашние или офисные выключатели (рис. 4). Изделия серии WRF04 имеют диапазон рабочих температур от –35 до +70°C. Они также могут подключаться к системе управления или отображения и предназначены для управления функциями настройки точек переключения и уровней вентиляции, определения точной температуры. Потенциометр с трёхпроводной схемой включения и стандартными уровнями 1, 5, 10 кОм, выключатель, светодиодные индикаторы различных цветов, поворотный регулятор с разным количеством положений (от 2 до 5), варианты выходов по току 4-20 мА с минимальным сопротивлением нагрузки 5 кОм и по напряжению 0-10 В с максимальным сопротивлением нагрузки 700 Ом (24 В), а также уже упомянутый набор терморезисторов — на основе всего этого в разных комбинациях формируется 97 базовых моделей, из которых можно сделать выбор для большинства конкретных применений. Потенциометр 0-10 В доступен в качестве опции. Область применения панелей WRF04 внутри и вне помещений может быть расширена за счёт использования дополнительного защитного кожуха.

Панели управления могут поставляться в заказных исполнениях, с нанесением стандартных и заказных надписей и гравировок, в стандартных и заказных цветовых решениях. Кроме того, поставляются заказные комбинированные панели и оказывается исчерпывающая программная поддержка, позволяющая благодаря наличию огромного числа специализированных программных модулей скомпоновать и модифицировать ПО для задач автоматизации жилых и офисных зданий, помещений любого уровня.

Освещённость и присутствие

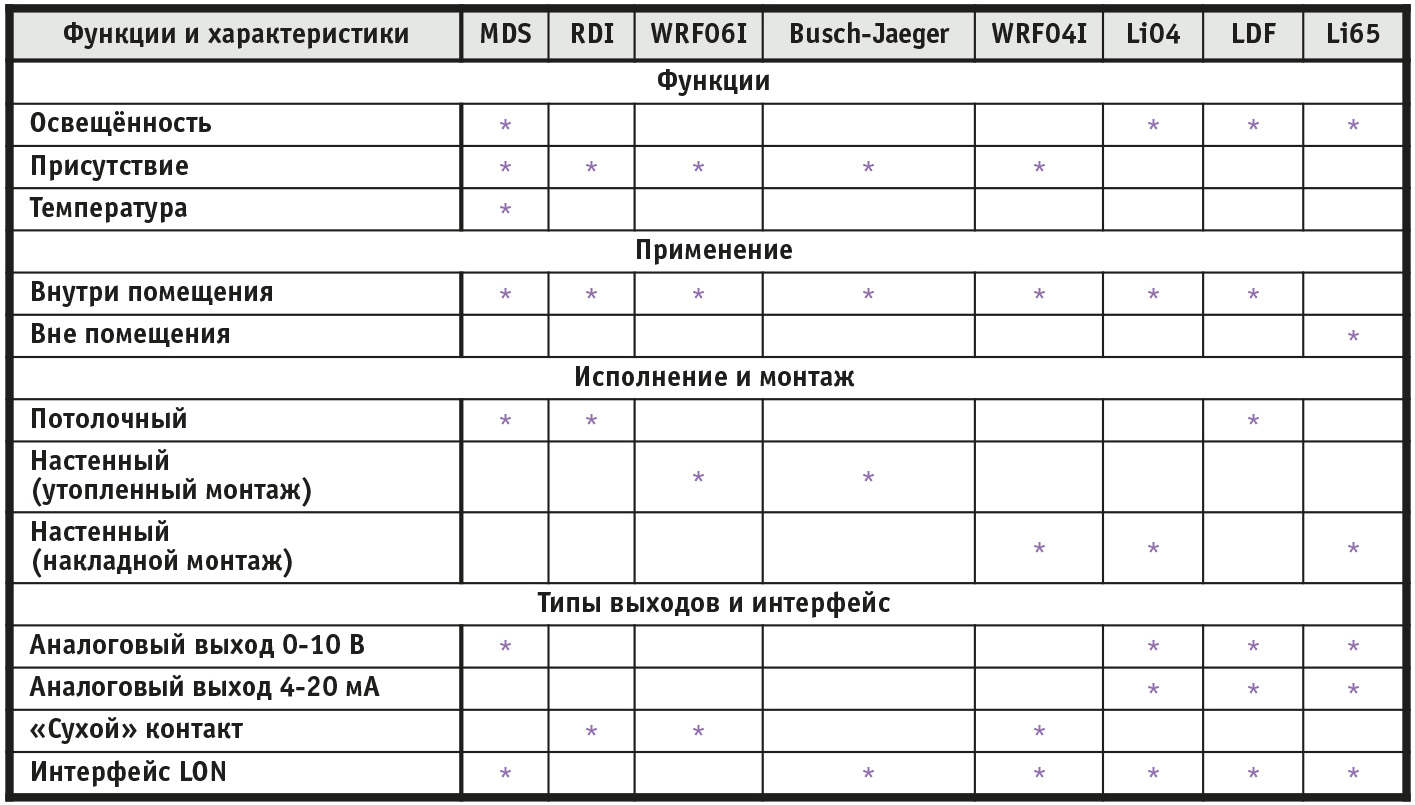

Данная группа изделий представлена комбинацией различных по исполнению, способу монтажа и функциям датчиков (табл. 3).

Универсальный (освещённость + присутствие) датчик MDS с диапазоном измерения освещённости 1 клк в случае монтажа на высоте 2,7 метра имеет поле обзора диаметром примерно 7 метров.

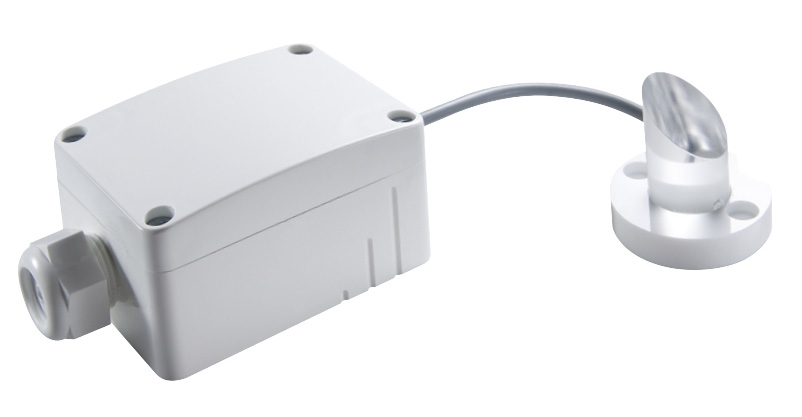

Датчики освещённости LDF поставляются в вариантах с прямой либо диагональной призмой (рис. 5).

Эти устройства, а также датчики освещённости серий Li04 и Li65 выпускаются с диапазонами измерения освещённости 2 клк, 20 клк, 100 клк (сравните с 1 клк датчика MDS).

Датчики присутствия серий WRF04I, WRF06I и RDI, так же как и универсальный датчик MDS, создают поле обзора диаметром 7 метров с высоты 2,7 метра. Датчики присутствия Busch-Jaeger имеют дальность обнаружения до 15 метров по фронту и до 5 метров в боковом направлении; их отличает наличие кнопки выбора режима ON/OFF/AUTO.

Влажность

Данную группу продукции Thermokon представляют датчики следующих типов:

• датчики относительной влажности для помещений (–20 +70°C);

• датчики относительной влажности для воздуховодов систем отопления, вентиляции и кондиционирования;

• датчики относительной влажности для использования внутри и вне помещений;

• датчики конденсата;

• датчики протечки.

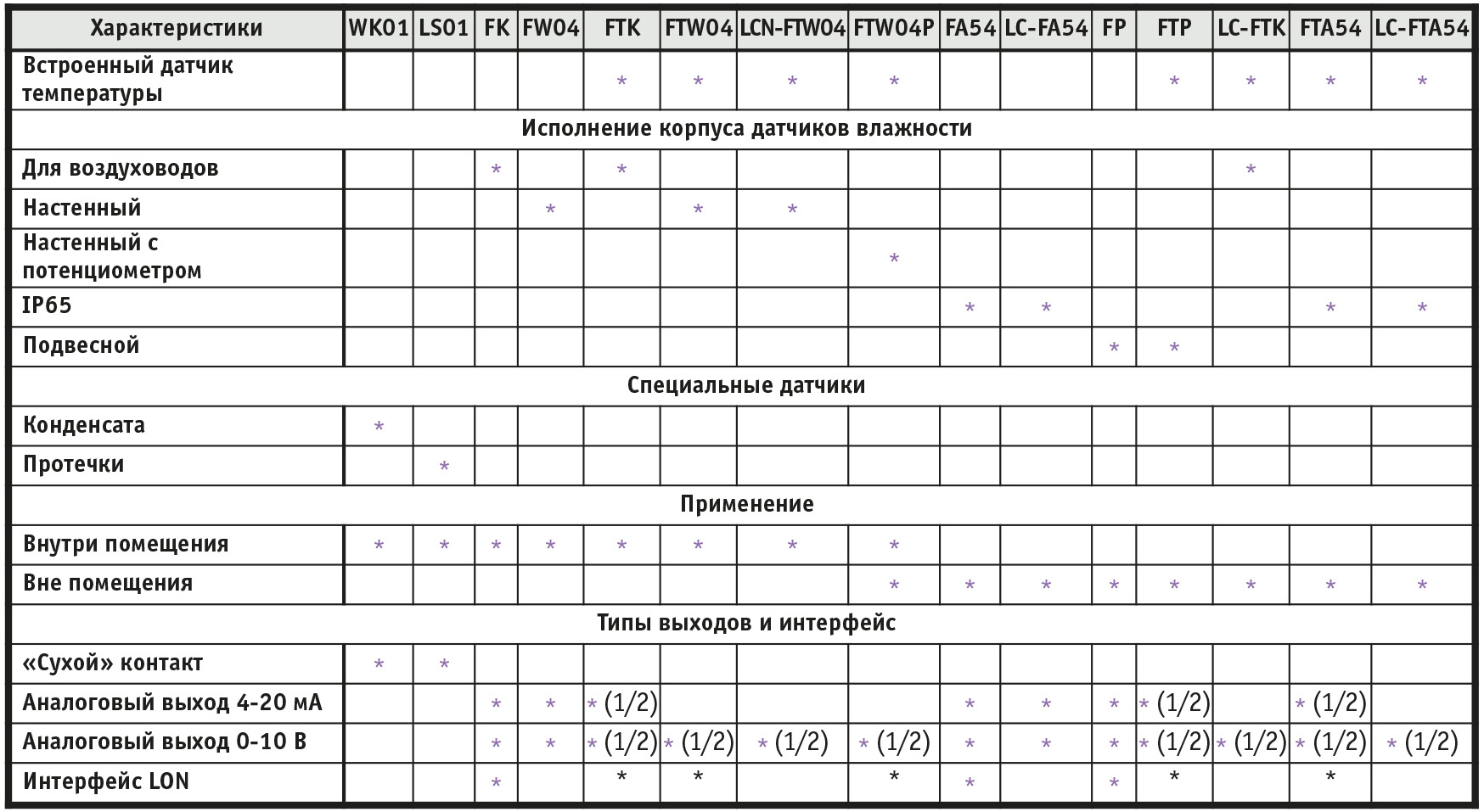

Сориентироваться в датчиках данной группы поможет табл. 4.

Датчики серии F(T)W04(P), по аналогии с настенными панелями управления WRF04, могут иметь дополнительно (по заказу) индикаторы и поворотный переключатель. Серия F(T)W04P снабжается потенциометром с уровнями 1, 5, 10 кОм; возможны и другие шкалы, но это требует дополнительного согласования.

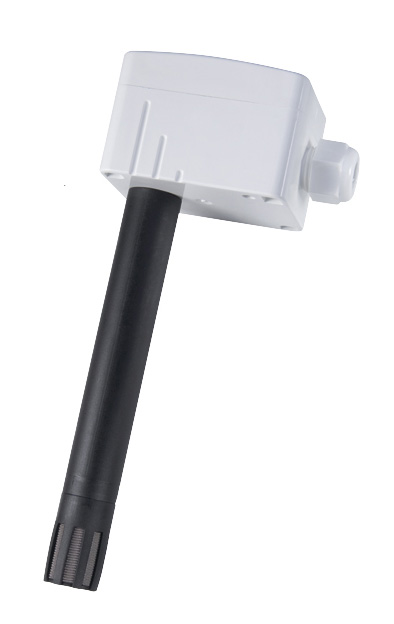

Датчики влажности серий FTK и LCN-FTK (рис. 6), предназначен-ные для применения в воздуховодах, поставляются со штоками длиной соответственно 130/260/390 мм и 140/270/400 мм.

Датчики влажности серий FTK, FTW04, FTW04P имеют различные варианты исполнения, но все они оборудованы встроенными датчиками температуры, обеспечивающими определение температуры с точностью ±0,3% от полного диапазона измерений. В случае необходимости точного измерения температуры вне помещений можно выбрать одну из модификаций датчиков серии FTP для подвеса или серии FTA54 со степенью защиты IP65 в корпусе из полиамида.

Качество воздуха

Группа имеет и другое, более оригинальное название — «Газовая смесь и CO₂» и представлена сериями воздуховодных (LK) и комнатных (LW04) датчиков газовой смеси. Датчики настроены на распознавание сигаретного дыма, водорода, углекислого газа, этанола и аммония. Кроме того, они определяют присутствие газов и испарений на основе эффекта их окисления кислородом воздуха с соответствующим изменением температуры и преобразованием этого изменения в электрический сигнал — таким образом распознаются запах пота, запахи мебели и предметов интерьера. Комнатные датчики газовой смеси серии LW04 сигнализируют об отклонении в составе контролируемой среды от нормы через аналоговый выход 0-10 В, а воздуховодные датчики серии LK (LK130, LK260, LK390) — через аналоговый выход 0-10 В либо через LON-интерфейс.

Датчики концентрации углекислого газа для воздуховодов серии LK CO₂ и комнатные датчики серии WRF04 CO₂ обеспечивают диапазон измерения концентрации CO₂ от 0 до 2000 ppm (миллионных долей) при точности ±40 ppm, имеют функцию измерения температуры и отличаются наличием у каждого датчика двух аналоговых выходов 0-10 В. Кроме того, поставляются варианты исполнения датчиков этих серий с двухстрочным алфавитно-цифровым ЖК-дисплеем, отражающим текущие значения температуры и концентрации CO₂.

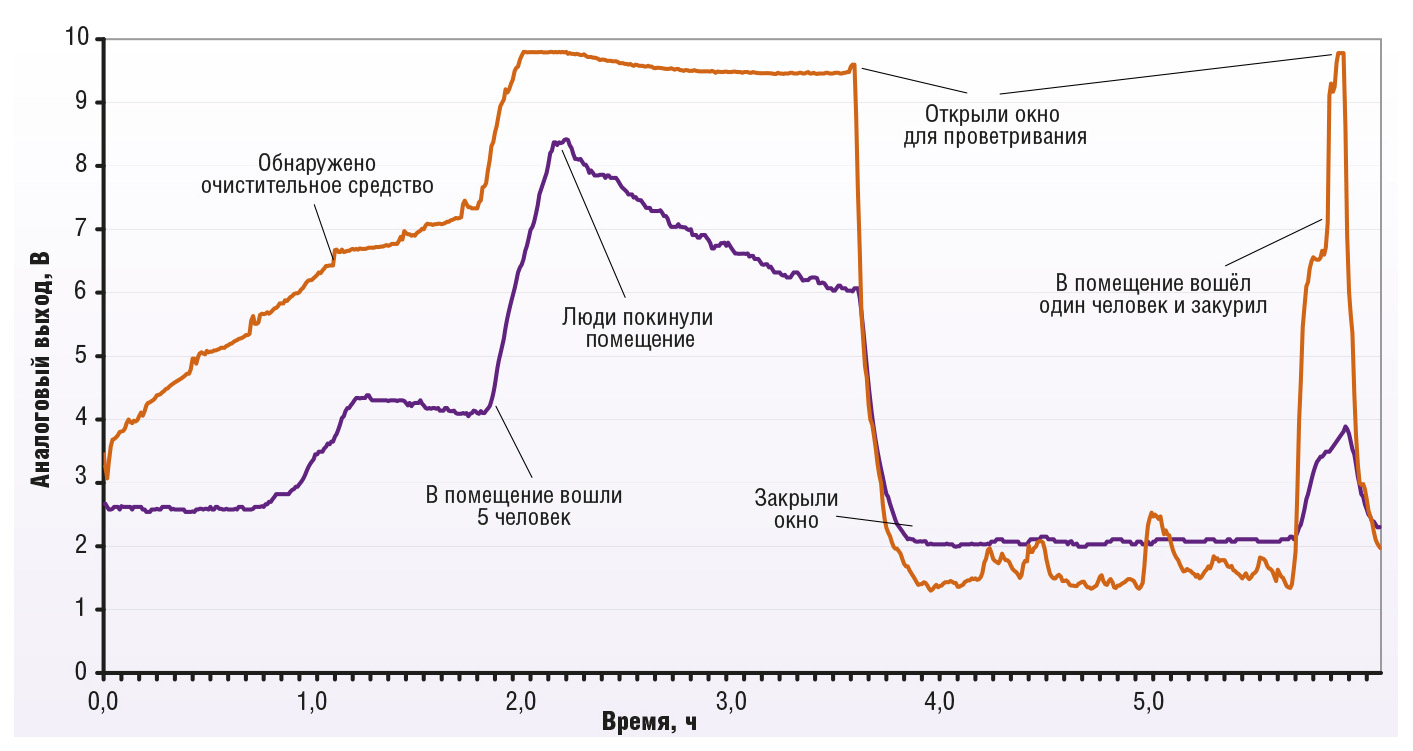

Из приведённого на рис. 7 графика сравнения данных измерений, полученных датчиками серий WRF04 CO₂ и LW04, очевидно, что для обеспечения комфортной атмосферы в относительно небольших помещениях применение датчиков газовой смеси серии LW04 может оказаться предпочтительным. ●
