NOVASTAR – новая звезда на небосклоне шкафов компании Schroff

Введение

Компания Schroff (Германия), в на­стоящее время входящая в группу компаний Pentair Technical Products, хорошо известна на российском рынке как проверенный и надёжный поставщик качественных и высокотехнологичных шкафов, приборных корпусов, блочных каркасов и других конструктивных решений для размещения, защиты и охлаждения электронного оборудования. Продукция Schroff особенно востребована в тех случаях, когда требуется обеспечить надежную работу электронного оборудования в неблагоприят­ных окружающих ус­ловиях, при воздействии ударов, вибраций, высоких или низких температур, внешних загрязнений, сильных электромагнитных по­лей, а также ряда других факторов, обус­лов­ленных размещением оборудования на подвижных объектах или в сейсмоопасных зонах.

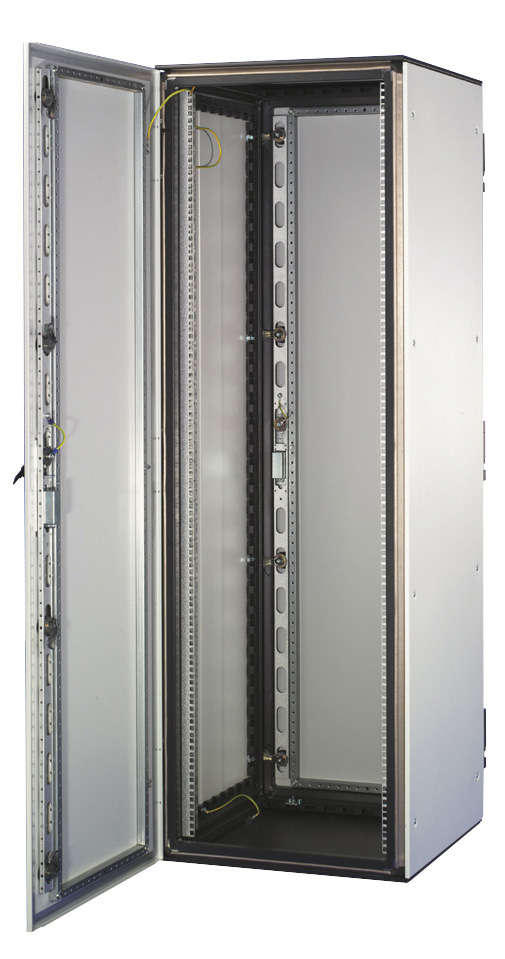

Основным шкафом, удовлетворяющим всем перечисленным требованиям, в настоящий мо­мент яв­ляется флагман про­дук­товой ли­нейки компании Schroff – шкаф VARISTAR (рис. 1), обладающий выдающимися техническими характеристиками: вы­сокой на­гру­зочной способностью, прочнос­тью, сейс­мо­стой­костью и качественной сис­темой электромагнитного экра­ниро­ва­ния в базовом оснащении.

Этот шкаф прекрасно зарекомендовал себя на российском рынке и в настоящий момент является практически безальтернативным ре­ше­нием для приложений, требующих сейсмостойкости, электромагнитной за­щиты или установки оборудования на подвижных но­сителях.

Однако далеко не все приложения таковы, чаще встречаются более простые задачи, где требуются не столь мощные, но компактные и лёгкие шка­фы, хорошо вписывающиеся в интерь­еры современных офисов, лабораторий, студий теле- и радиовещания и других непромышленных помещений. В таких приложениях, связанных в том числе с системами человеко-машинного интерфейса, требующими постоянного взаимодействия оператора с установленным в шкафу оборудованием, привлекательный дизайн и стиль шкафа часто ценятся не меньше, чем хорошая функциональность и вместительность. Кро­ме того, дополнительными требованиями для таких шкафов часто являются разборная конст­рук­ция, позволяющая легко за­носить шкаф в помещение че­рез узкие про­ходы, а также легкий доступ к размещённому в шкафу оборудованию в лю­бой момент.

В 2011 году компания Schroff представила для этого рынка совершенно новый шкаф NOVASTAR, подробное ознакомление читателей с которым и яв­ляется предметом настоящей статьи.

Немного истории

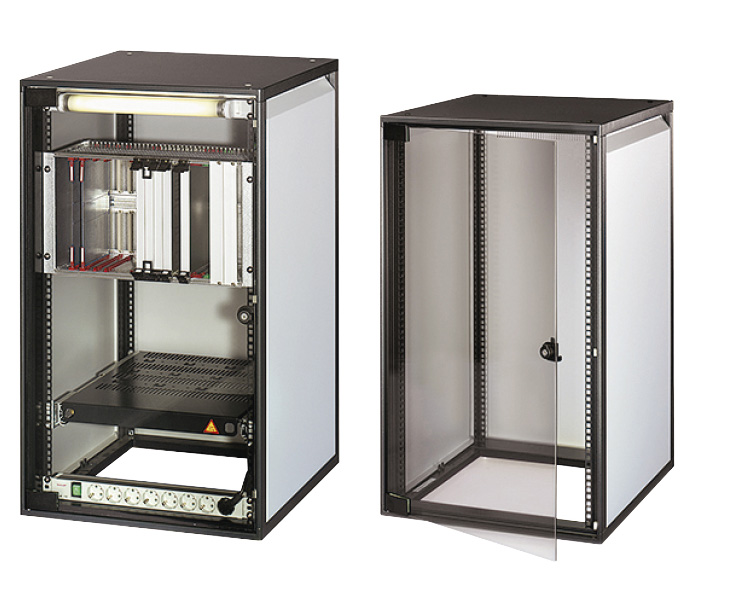

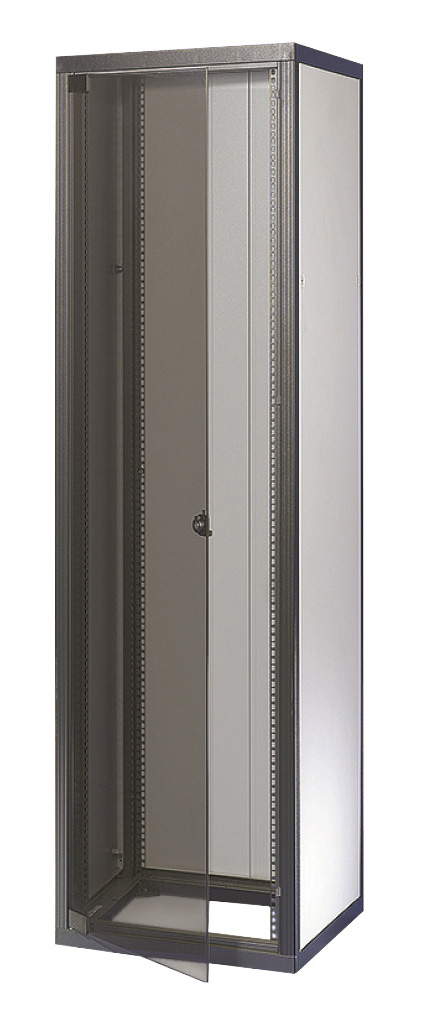

Компания Schroff имеет многолетний опыт производства шкафов офисного дизайна с разборным каркасом из экструдированного алюминиевого про­­­­­филя с интегрированными держателями 19-дюймовых панелей, и до 2011 года предлагала два типа таких шкафов – Eurorack (рис. 2) и Minirack (рис. 3).

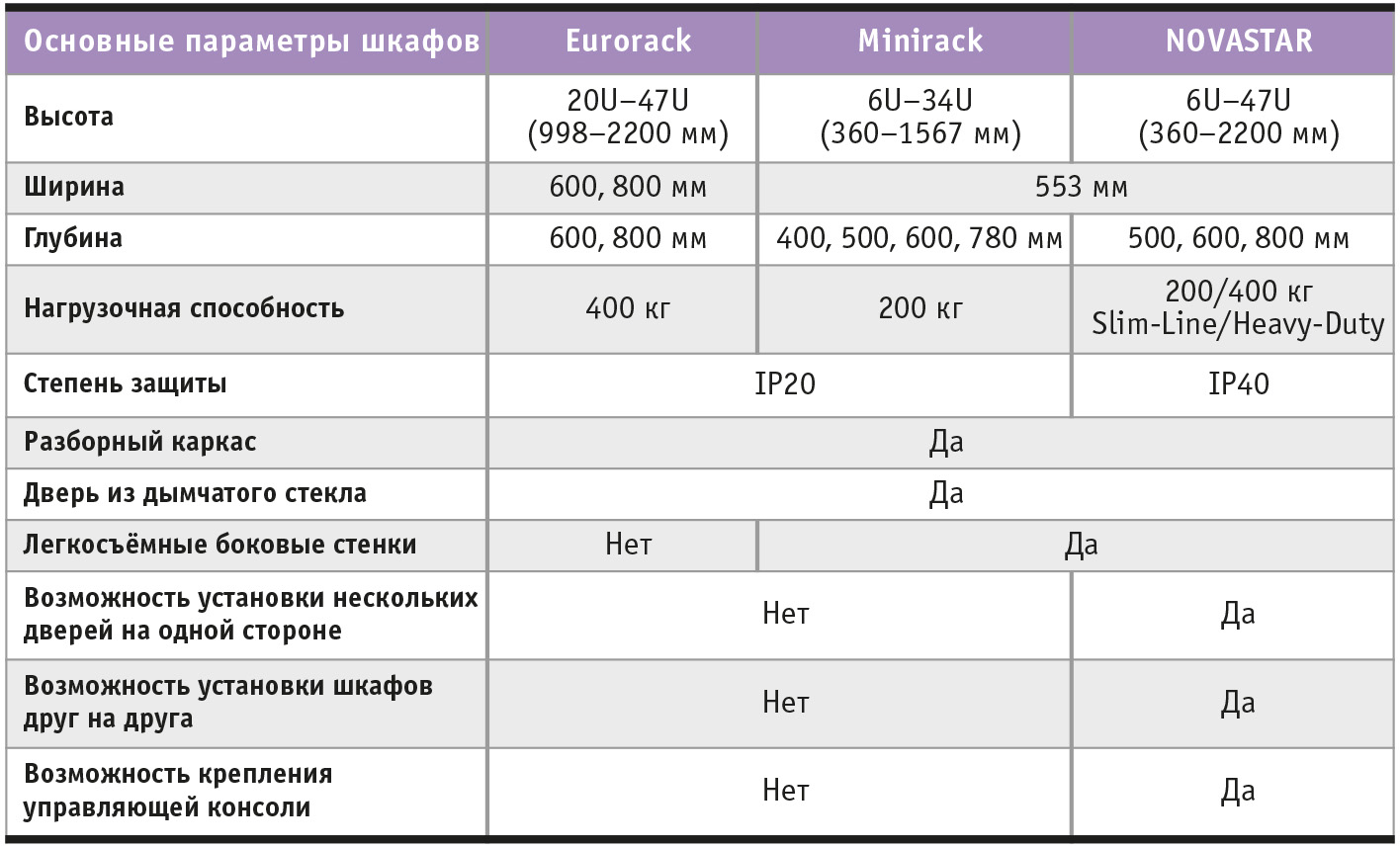

Данные шкафы имеют небольшой собственный вес, сходную конструкцию и внешний вид, легкосъёмные боковые стенки и красивые безрамочные двери из дымчатого закалённого стекла. Ключевых отличий между ними немного, и сводятся они в основном к различным возможным размерам каркаса шкафа и нагрузочной способности. Численные значения па­раметров шкафов приведены в таблице 1, в которую для наглядности добавлены параметры но­вого шкафа NOVASTAR.

Из таблицы видно, что шкаф Euro­rack – полноразмерный, шириной и глубиной 600 или 800 мм и высотой до 47U (U – единица измерения высоты шкафов по стандарту МЭК 60297, 1U=44,45 мм), и имеет стандартную нагрузочную способность до 400 кг, од­нако его недостатками (кои, как из­вестно, часто являются продолжением достоинств), яв­ля­ются некоторая гро­­моздкость для офисных поме­ще­ний и довольно вы­сокая цена. Шкаф Mini­rack на­много компактнее, его ши­рина всего 553 мм, а диапазон высот начинается всего с 6U, и имеет привлекательную цену, но у него также есть слабое мес­то – его нагрузочная способность со­ставляет всего 200 кг, что недостаточно для многих приложений. Кроме того, шкаф Minirack имеет специфическую конструкцию каркаса (например, его наибольшая глубина не 800, а 780 мм), вследствие че­го к нему подходит только узкий набор принадлежностей, не совместимых с другими шкафами.

Таким образом, цель разработки нового офисного шкафа формулировалась достаточно чётко: он должен был сочетать в себе преимущества шкафов прошлого поколения (быть лёгким, компактным, разборным, иметь широкий диапазон размеров и привлекательный дизайн) и быть свободным от их недостатков, то есть иметь единую, более технологичную конструкцию, высокую нагрузочную способность, широкие возможности конфигурирования и использовать по возможности унифицированные с другими шкафами комплектующие.

Идея разработки шкафа NOVASTAR

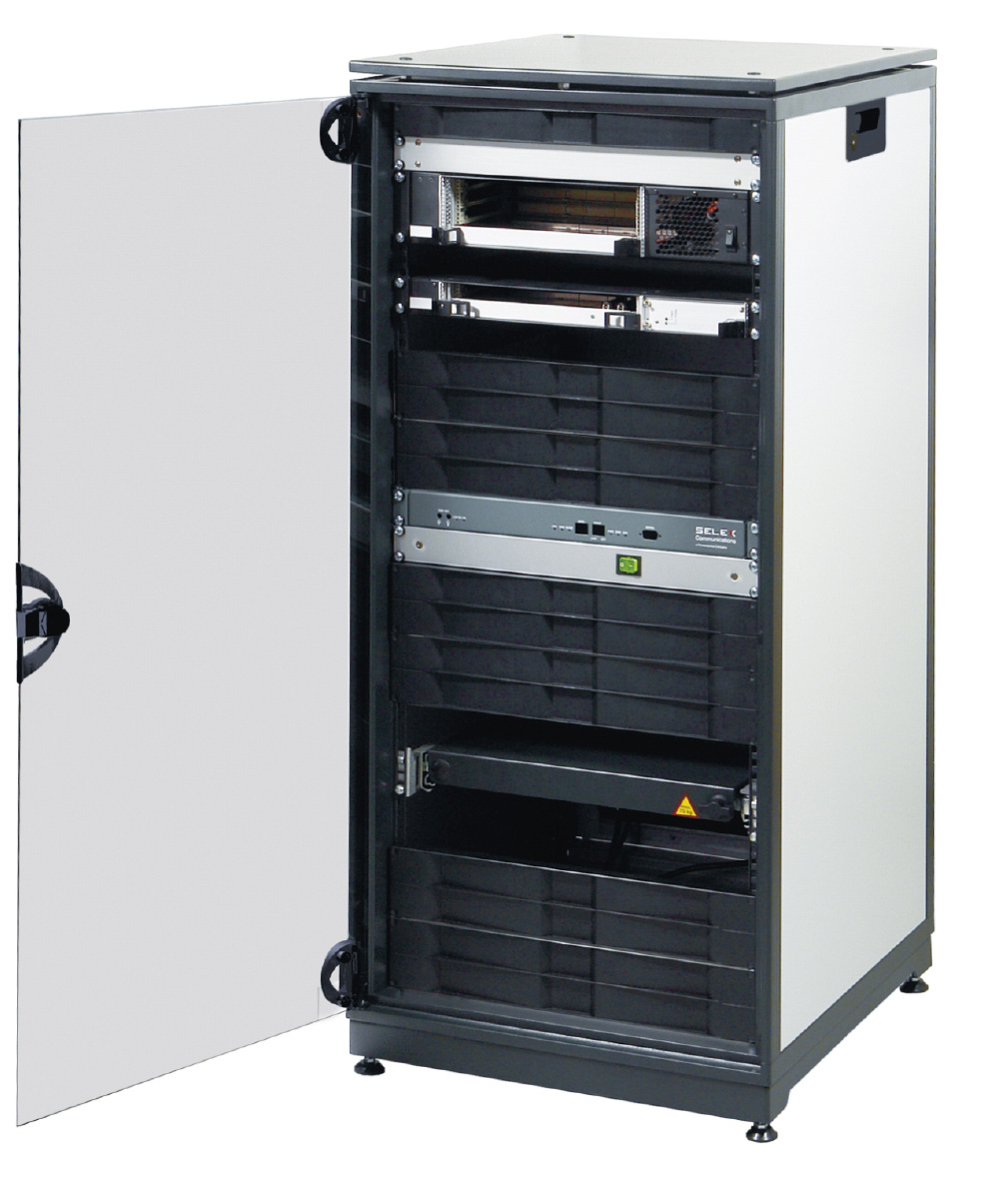

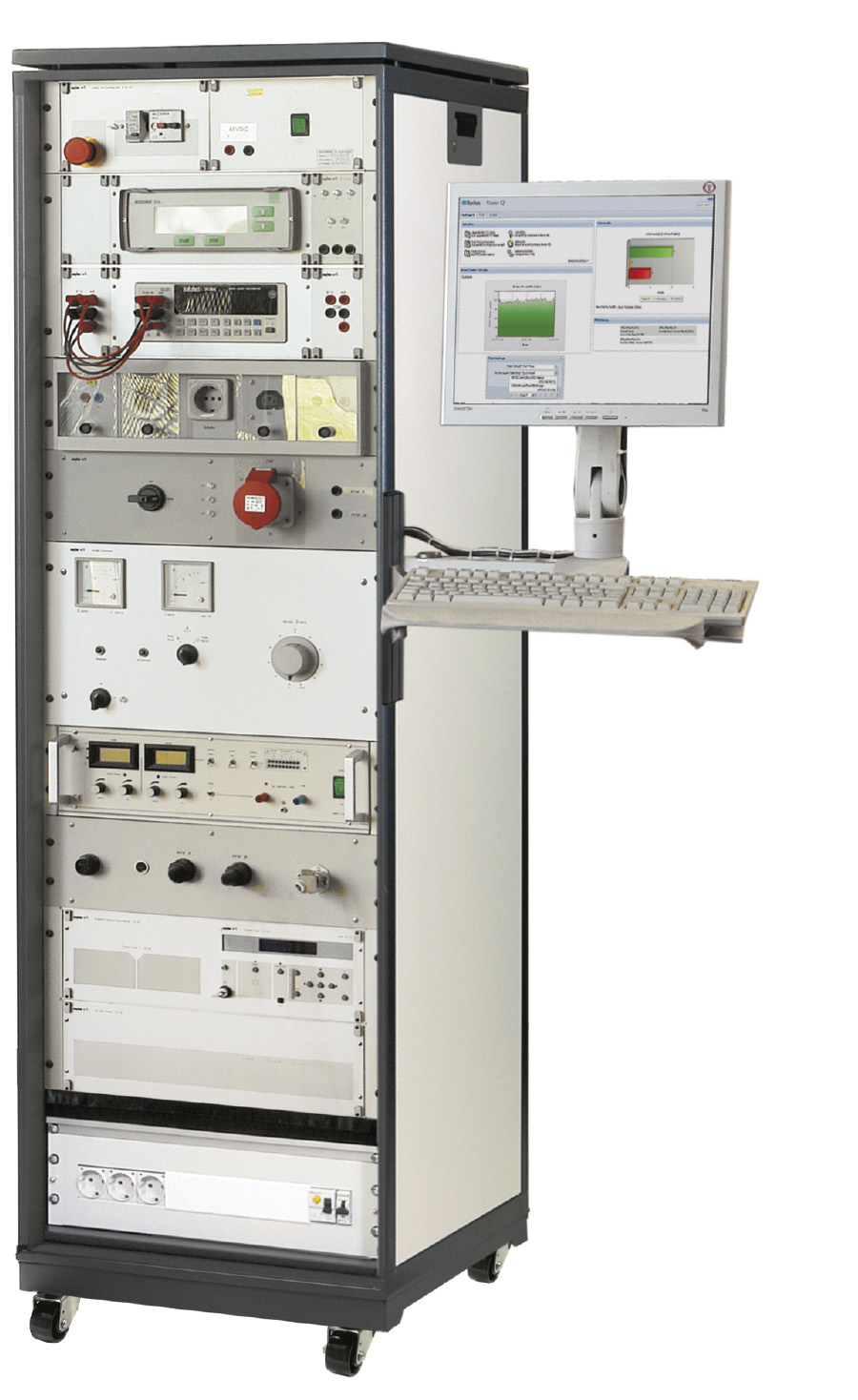

При проектировании нового шкафа компания Schroff ис­пользовала кон­цепцию разработки двух различных по характеристикам шка­фов на единой платформе, до этого успешно реализованную при проектировании шкафа VA­RISTAR. Шкаф NOVASTAR (рис. 4) имеет разборный каркас, состоящий из литых алюминиевых панелей основания и кры­ши и вертикальных рёбер из экструдированного алюминиевого про­филя па­тен­то­ван­ной конструкции двух видов (рис. 5): облегчённого Slim-Line (в этом слу­чае нагрузочная способность шкафа со­став­ляет 200 кг, как у шка­фа Mini­rack) или уси­лен­но­го Hea­vy-Duty, обеспечивающего стандартную на­груз­очную способность в 400 кг, как у полноразмерного шкафа Euro­rack.

Дополнительную прочность каркасу шкафа типа Heavy-Duty придаёт крепление профиля к панелям основания шкафа 2 болтами, а не одним, как было в шкафах прошлого по­коления. Важ­ной особенностью профиля каркаса является то, что в него интегрированы держатели 19-дюймовых панелей, что упрощает конст­рукцию шкафа и улучшает его внешний вид. Ширина каркаса обоих типов составляет всего 553 мм, стандартная глубина – 500, 600 или 800 мм, а высота – от 360 мм (6U) до 2200 мм (47U), то есть полностью перекрывает суммарный диапазон вы­сот шкафов Eurorack и Minirack. Таким образом, новый шкаф может полнос­тью заменить собой оба шкафа предыдущего поколения, однако это, конечно, не значит, что их завтра снимут с производства и их потребителей таким образом заставят переходить на новый шкаф. Напротив, корпоративная политика компании Schroff предусматривает возможно более длительную поддержку существующих проектов, по тем или иным причинам использующих старую продукцию, а для новых проектов, конечно, рекомендует пользоваться преимуществами нового шкафа, к подробному рассмотрению которых мы и перейдем.

Конструктивные особенности и основные преимущества шкафа NOVASTAR

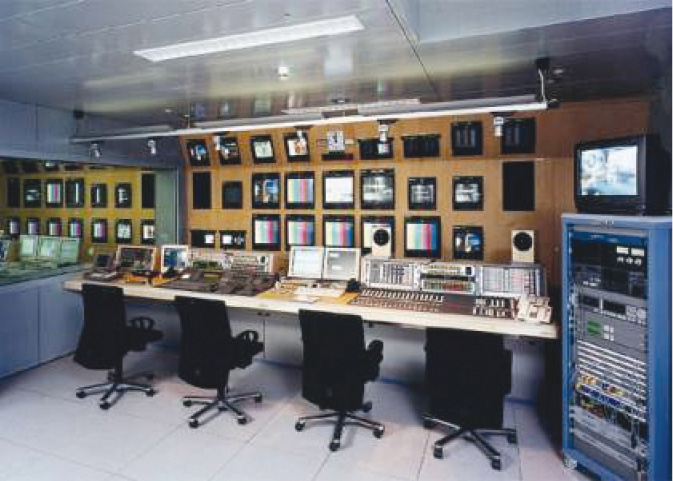

При разработке шкафа с самого начала учитывались специфические требования, предъявляемые к шкафам офисного и лабораторного применения. Очень большое внимание было уделено дизайну и эстетике шкафа. Он хорошо смотрится как с дверями (стальными или стеклянными), так и вообще без дверей – именно такая комплектация характерна для лабораторных, измерительных и аудиовизуальных приложений, требующих по­стоянного доступа оператора к оборудованию в шкафу. Небольшая высота шкафа позволяет устанавливать его в студиях теле- и радиовещания (рис. 6) под рабочие столы и пульты или непосредственно использовать крышу шка­фа в качестве столешницы для установки настольного оборудования.

Дверные петли новой конструкции обеспечивают возможность установки нескольких дверей на одной стороне шка­фа без использования дополнитель­ных деталей и позволяют легко снимать и надевать двери на шкаф без использования инструмента. Угол от­крытия дверей шкафа составляет 180 градусов.

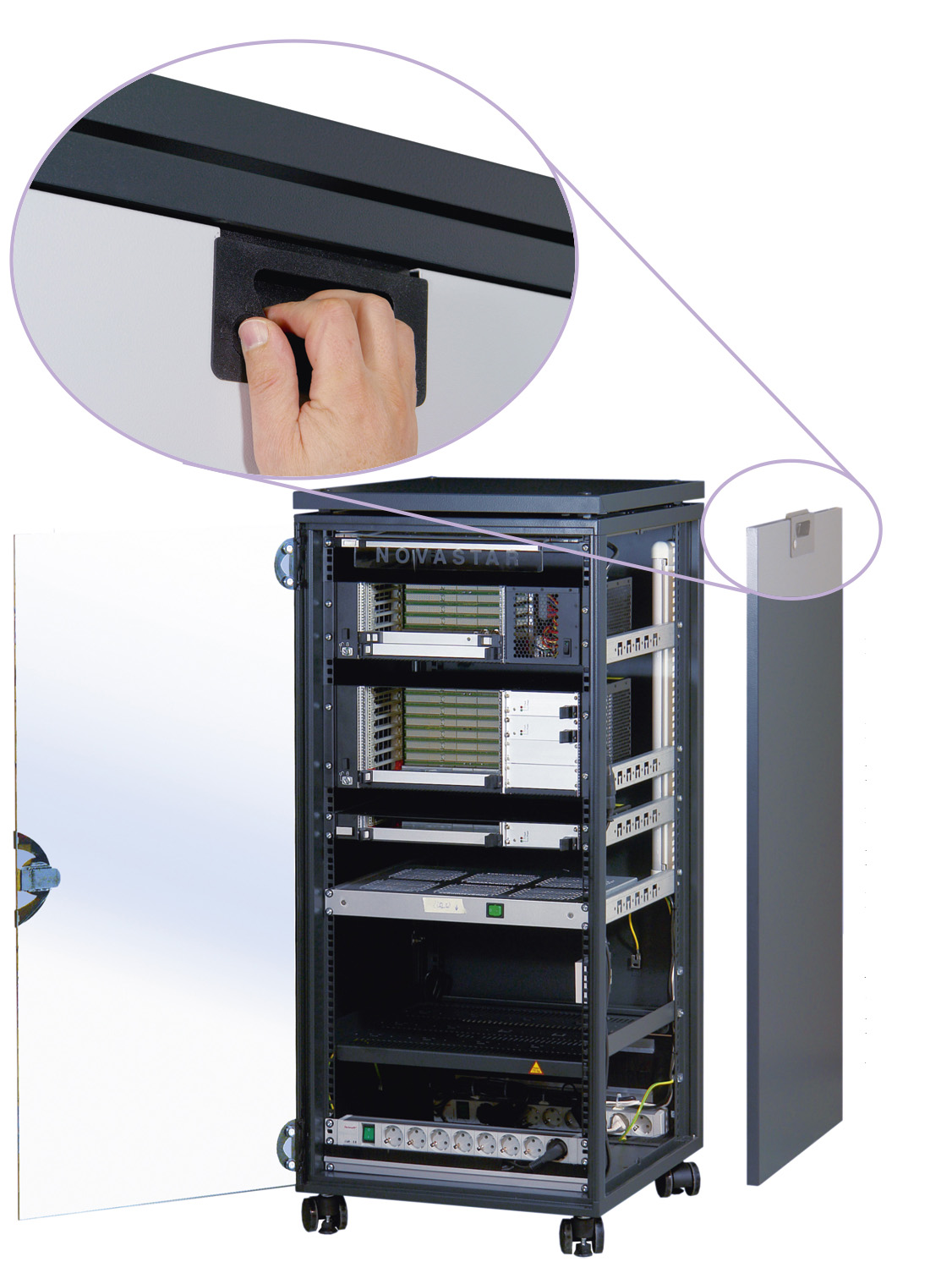

Боковые стенки шкафа также легкосъёмные (рис. 7) и крепятся на защёлках. Таким образом, техническое об­служивание установленного в шкафу оборудования максимально облегчено.

Конструкция верхних и нижних панелей шкафа предусматривает возможность установки шкафов друг на друга этажеркой и скрепления их между собой болтами для получения единого конструктива.

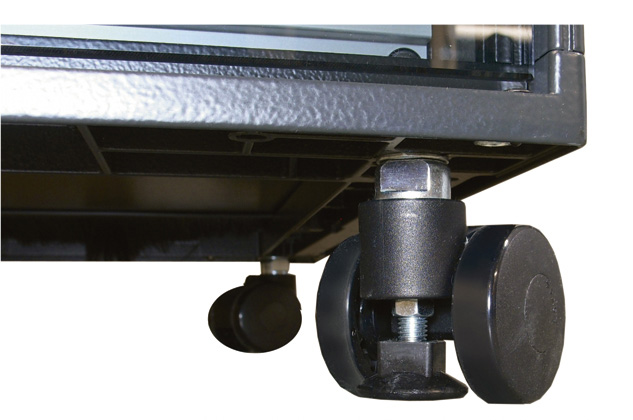

Важной особенностью стоек с измерительным и лабораторным оборудованием состоит в том, что часто возникает необходимость перекатывать их с места на место, от одной установки к другой. Поэтому для шкафа можно заказать 4 различных типа подвижных опор с разными диаметром ко­лес, нагрузочной способностью и дополнительными функ­циями, такими как тормоза и ни­велировочные нож­ки (рис. 8), ре­гу­лируемые изнутри шка­фа.

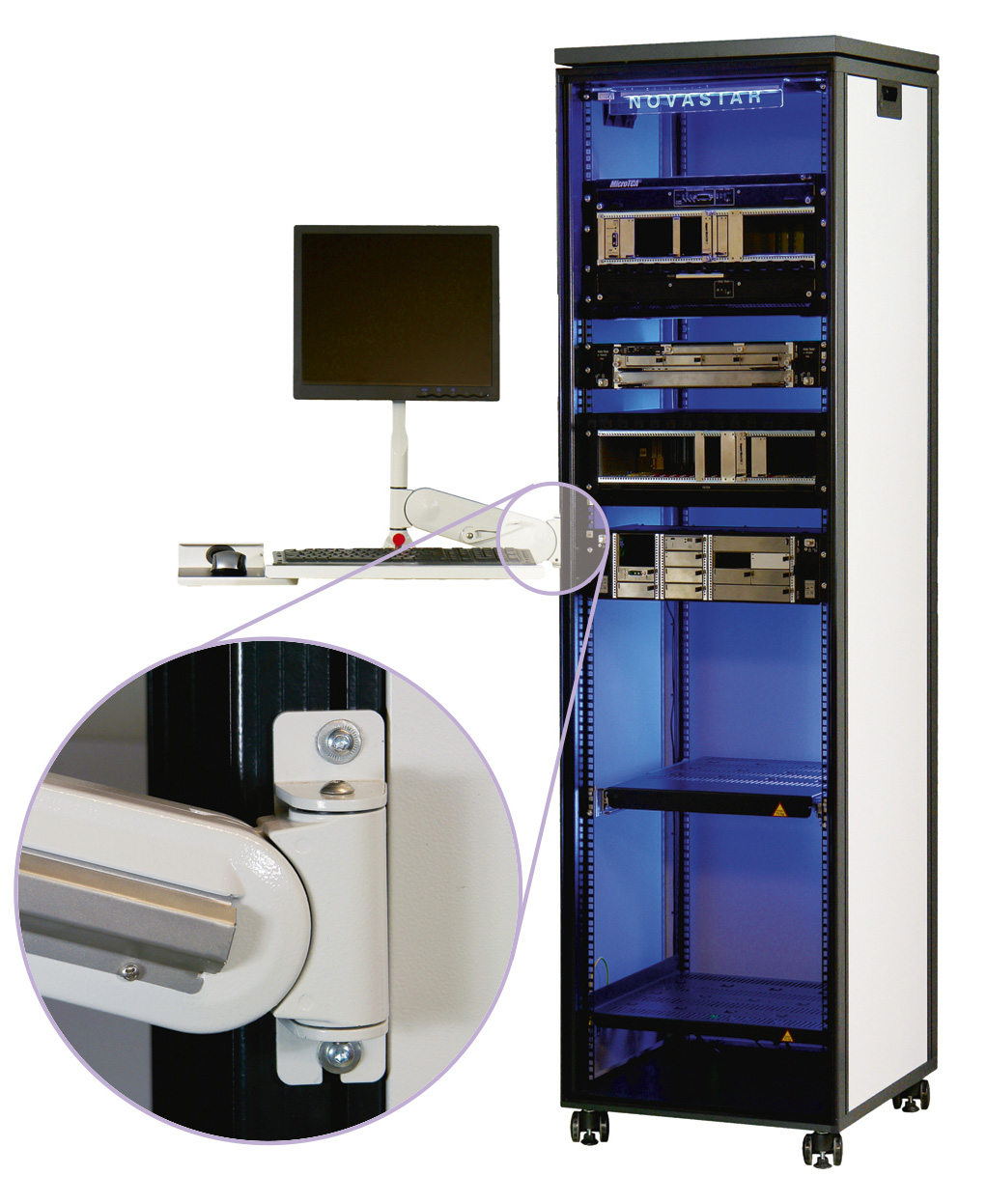

Другой особеннос­тью таких приложений часто является не­об­ходимость иметь консольный пульт управления (например, компьютерный монитор и клавиатуру), рас­по­ло­жен­ный в шкафу с измерительным обо­ру­дованием. В шка­фу NOVASTAR (в исполнении Hea­vy-Du­ty) для крепления такой консоли имеется специальный Т-образный паз по всей высоте шкафа, а также предлагается кронштейн для креп­ле­ния консоли со струбциной (рис. 9).

Внутренняя сторона профиля каркаса шкафа NOVASTAR имеет систему кре­­­­­пёжных от­­верс­тий, аналогичную системе отверстий в профиле шкафа VARISTAR, что позволяет частично унифицировать кре­пёж­ные элементы и ис­поль­зовать в новом шка­­фу се­рий­но вы­пус­ка­емые ком­плек­ту­ю­щие от шкафа VARISTAR. Кро­ме того, для удоб­ства размещения и обслуживания оборудования пред­ла­га­ется широкий вы­­бор стационарных и телескопических по­лок, под­дер­­жи­ва­ющих угол­ков и других комплек­тующих.

Все компоненты шкафа качественно окрашиваются по­рошковой краской со всех сторон. Стан­дарт­ная ком­бинация цве­тов: каркас, крыша и цо­коль – тёмно-се­рые, цвета RAL 7021, двери и боковые стенки – светло-серые, цвета RAL 7035. Име­ется также воз­можность за­казать шка­фы NOVASTAR в ин­ди­ви­ду­альном ис­пол­не­нии, окра­шен­ны­ми в другие цвета из промышленной па­литры RAL, с до­пол­нительными от­верстиями, надписями, логотипами и т.д.

Комплектация кон­кретного шкафа, соответствующего требованиям заказчика, производится по каталогу с ис­пользованием традиционной для компании Schroff технологии Сервис-Плюс, то есть шкаф полностью конфигурируется на этапе заказа, а затем производится и собирается на заводе для конкретного заказчика. Для облегчения планирования заказчиками компоновки оборудования в шкафах NOVASTAR компания Schroff впервые в своей практике представит полный набор чертежей шкафа в электронном виде на своем веб-сайте. При необходимости более глубокой модернизации шкафов (нестандартные размеры, от­верстия, цвета, надписи, логотипы) их заказывают в индивидуальном порядке.

Заключение

Новый шкаф офисного исполнения NOVASTAR компании Schroff (Герма­ния), специально разработанный для использования в лабораторных, измерительных и аудиовизуальных приложениях и обладающий привлекательным дизайном, компактной конструкцией, высокой механической прочностью при небольшом собственном весе и широким рядом стандартных размеров, имеет все шансы занять достойное место на российском рынке. ●

Автор – сотрудник фирмы ПРОСОФТ
