Компания ООО «Научно-производственный центр «Европрибор» присутствует на рынке 24 года, из них 13 лет активно развивает направление – проектирование и производство программируемых контроллеров. На сегодняшний день у компании есть три линейки промышленных контроллеров (далее по тексту – ПЛК).

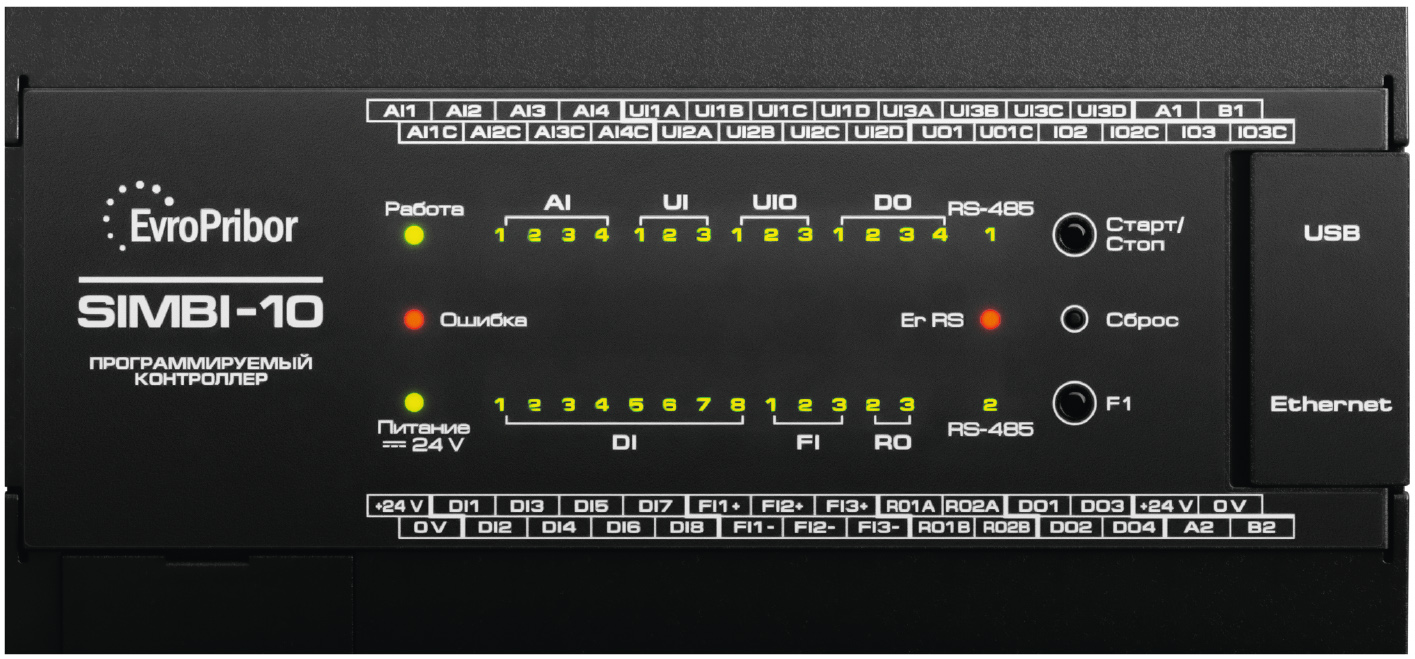

SIMBI-10 – моноблочный ПЛК для систем малой и средней степени сложности (рис. 1). Можно использовать как самостоятельно, так и в составе контроллера «SIMBOL-100», с возможностью подключения до 10 внешних модулей расширения. ПЛК «SIMBI-10» характеризуется высоким быстродействием; открытой архитектурой; возможностью реализации до 6 ПИД-регуляторов; наличием в комплекте среды разработки, веб-сервера; имеется 10 аналоговых каналов (7 входных, 3 выходных) и 17 дискретных каналов (11 входных, 6 выходных). Оснащён стандартным интерфейсом Ethernet (OPC-сервер и Modbus TCP), RS-485 (Modbus RTU 230,4 Кбит/с), а также USB-интерфейсом для связи с ПК.

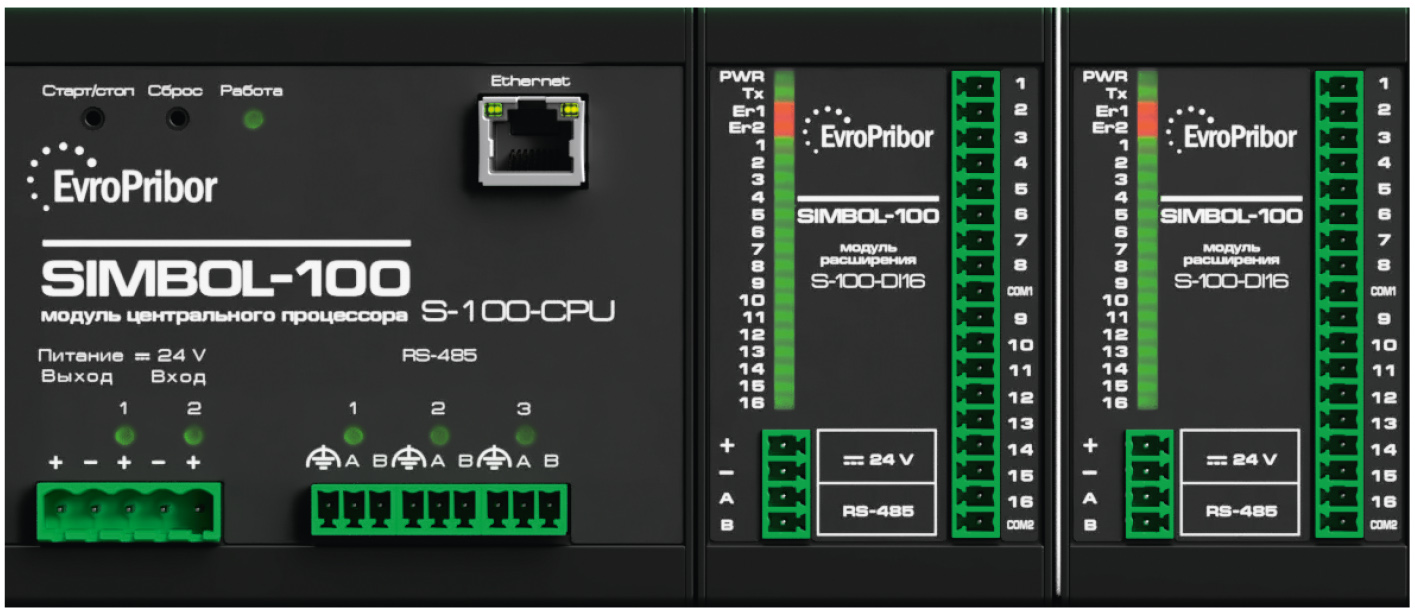

SIMBOL-100 – модульный ПЛК, принцип построения которого обеспечивает возможность создания систем автоматизированного управления различного уровня сложности. В состав ПЛК входят модуль центрального процессора и набор модулей расширения (рис. 2).
Контроллер оснащён стандартным интерфейсом Ethernet (OPC-сервер и Modbus TCP), RS-485 (Modbus RTU 230,4 Кбит/с), флеш-картой стандарта SDHC, памятью SDRAM и программным сторожевым таймером (WATCHDOG). Дуплекс-версия контроллера обеспечивает «горячее резервирование» с возможностью восстановления после отказов.

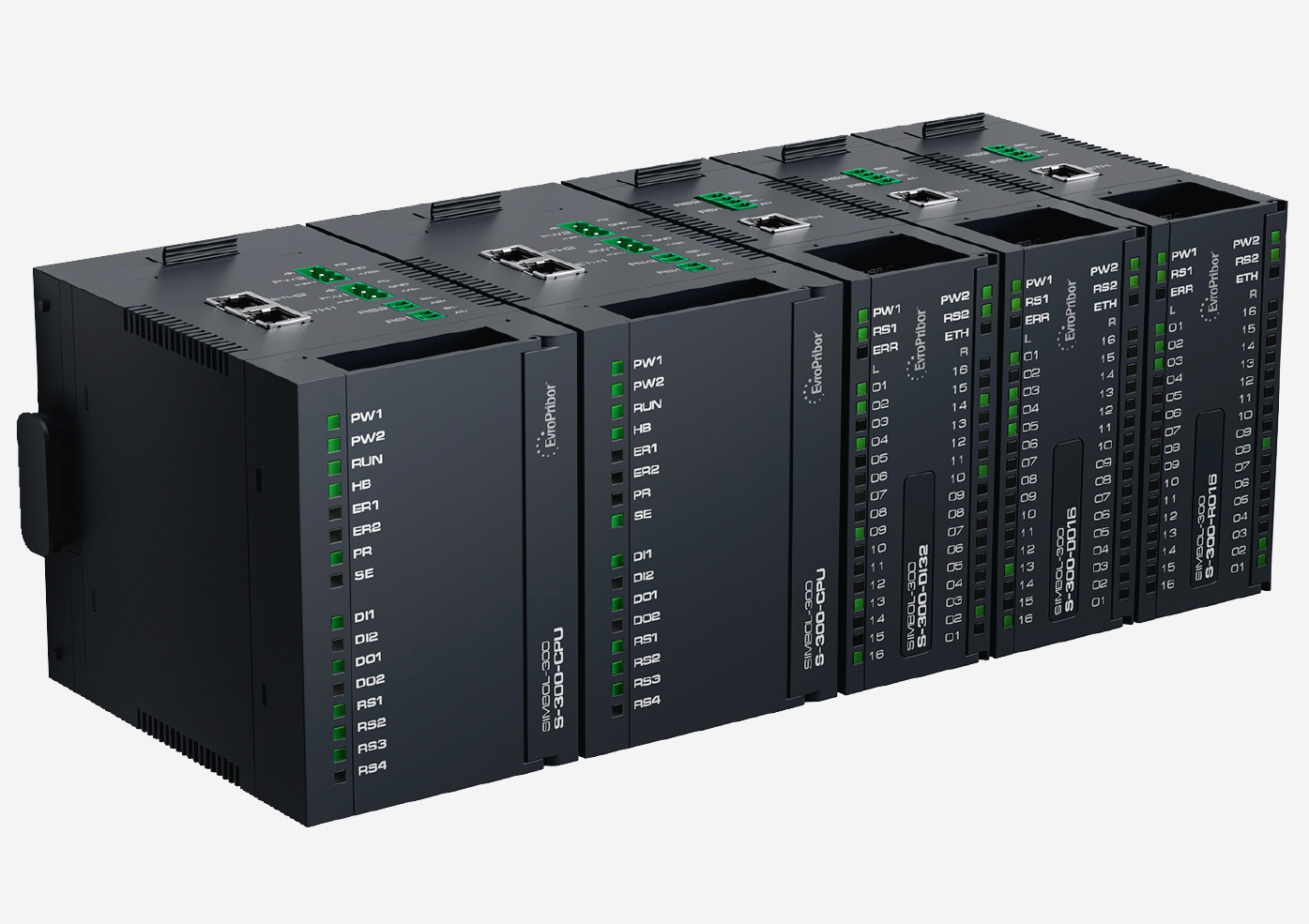

SIMBOL-300 – новая линейка ПЛК (рис. 3) для построения высоконадёжных и отказоустойчивых АСУ ТП для всех отраслей промышленности, выпущенная на рынок в 2025 году.
Отличительные черты ПЛК «SIMBOL-300»
Для новой линейки контроллеров «SIMBOL-300» характерны модульное построение, высокое быстродействие, резервированная шина питания и данных, дуплекс-версия модулей ЦПУ, «горячая» замена модулей расширения, порты Ethernet в каждом модуле, легитимный русскоязычный пакет программирования.Аналоговые модули имеют версии с поддержкой HART-протокола.
К модулям центрального процессора ПЛК «SIMBOL-300» относятся следующие.

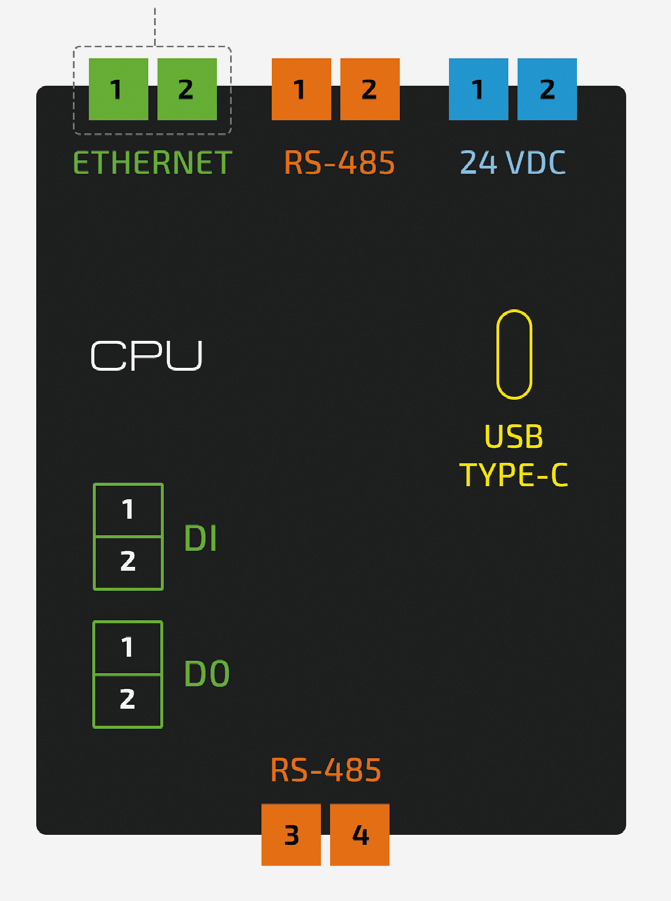

S-300-CPU – модуль центрального процессора, предназначен для построения систем автоматизации средней и высокой степени сложности путём управления модулями ввода-вывода, выполнения пользовательской задачи, передачи информации по сетевым интерфейсам.
S-300-CPU-D – резервированный модуль центрального процессора, имеющий следующие характеристики.
- 4-ядерный процессор Texas Instruments с максимальной частотой 1,4 ГГц на каждое ядро.
- Значение ОЗУ 2 ГБ DDR4 SDRAM 2666 МГц.
- Значение ПЗУ 32 ГБ ROM (eMMC) 200 МГц.
- Интерфейсы:
– 2 независимых Ethernet до 1 Гбит/с (RJ45);
– 4х RS-485 до 921,6 Кбит/с;
– USB – Type C – для питания, программирования и конфигурирования модуля;
– 2 дискретных входа, 2 дискретных выхода;
– 2 порта питания 24 В пост. ток. - Программный и аппаратный «Watchdog». Программный WATCHDOG реализован в MasterSCADA 4D и функционирует самостоятельно (загрузка, инициализация, работа и т.п.) – защита от зависаний MasterSCADA 4D. Аппаратный WATCHDOG контролирует работу всего модуля CPU (операционная система, Runtime и т.п.) – защищает от зависаний модуля CPU с полной перезагрузкой в течение ~13 с, а также выдачей сигнала о срабатывании во внешние системы – дискрет «DO1».
- Среда исполнения Master PLC (РФ) – лицензия в комплекте поставки.
- Поддержка веб-визуализации.
- До 128 модулей расширения на один порт RS-485.
- Шинный терминал с резервированным питанием и шиной данных.
- Защитное покрытие плат.
- Защита от обратной полярности питающего напряжения.
- Время опроса по RS-485 и Ethernet до 0,5 мс на модуль.
- Встроенный суперконденсатор – поддержка питания до 5 с после отклю-чения источника питания.
- Расширенный список поддерживаемых протоколов связи. По умолчанию: Modbus RTU/TCP, OPC UA, МЭК 60870-5-104. Под заказ: Mitsubishi SLMP, SNMP, HTTP, MQTT, BACnet, SiemensPLC (PROFINET), МЭК 61850, OMRON FINS и FINS Serial.
- Время переключения на резервный контроллер (до 50–70 мс).
- Увеличенный диапазон температуры эксплуатации (от –40°С до +60°С).
Обзор модулей ввода/вывода ПЛК «SIMBOL-300»

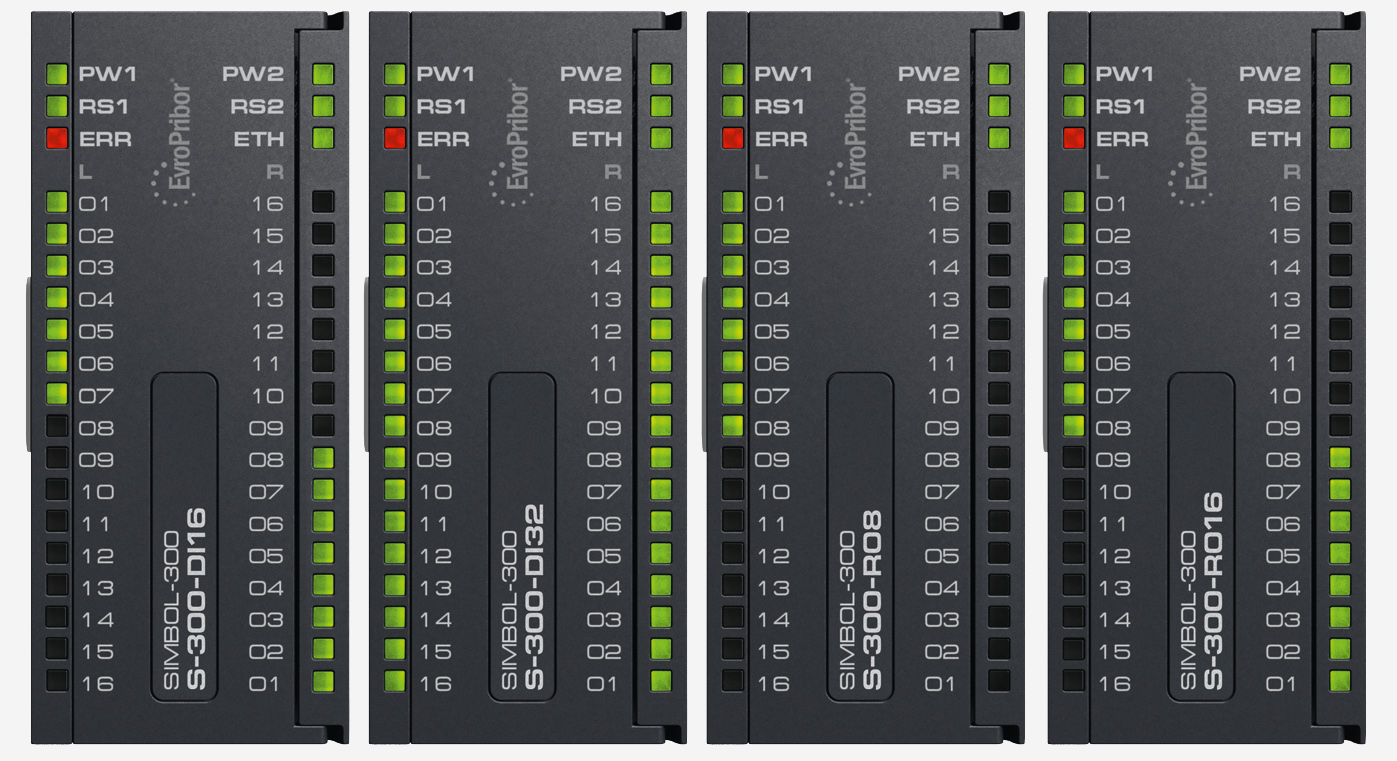

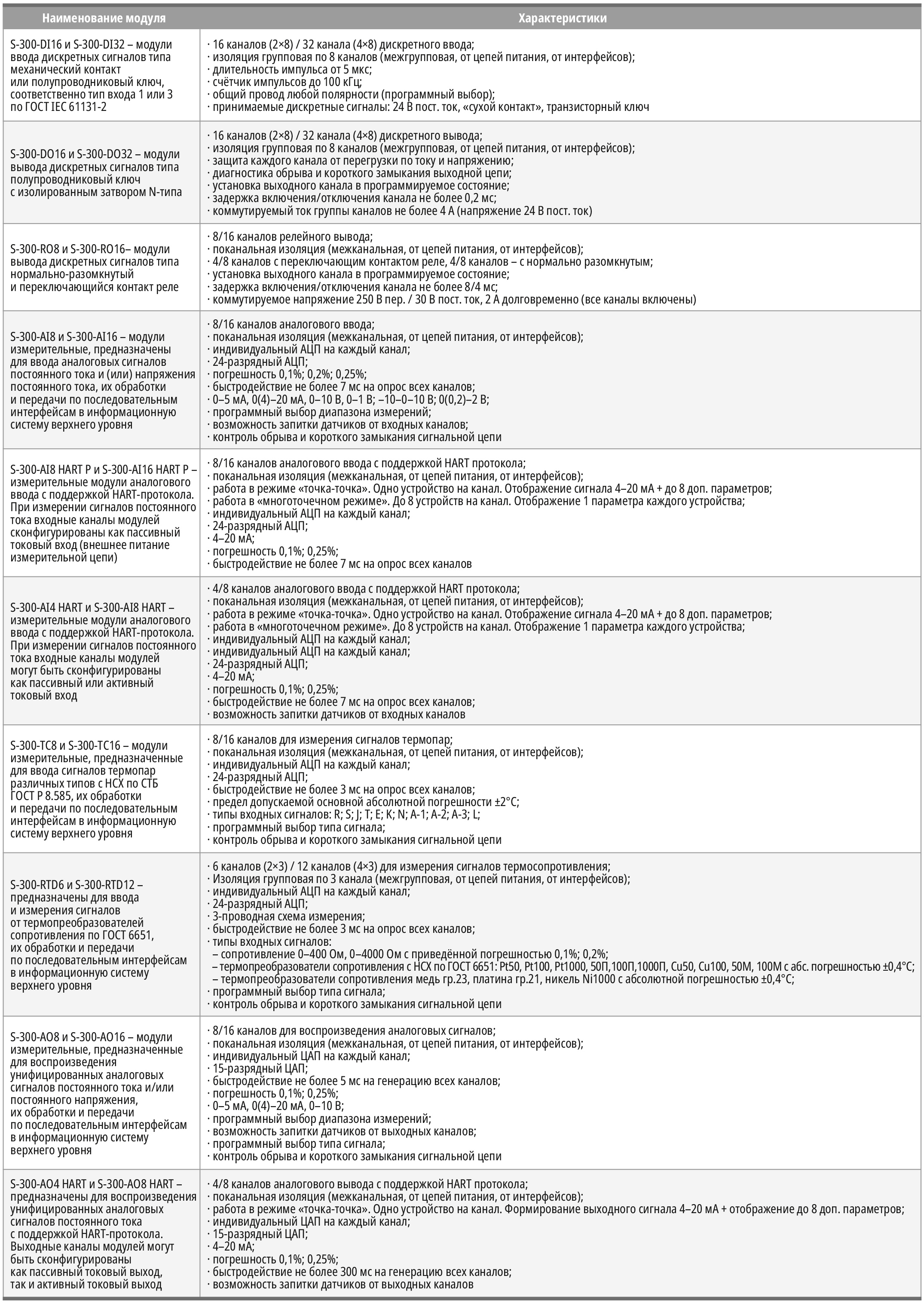

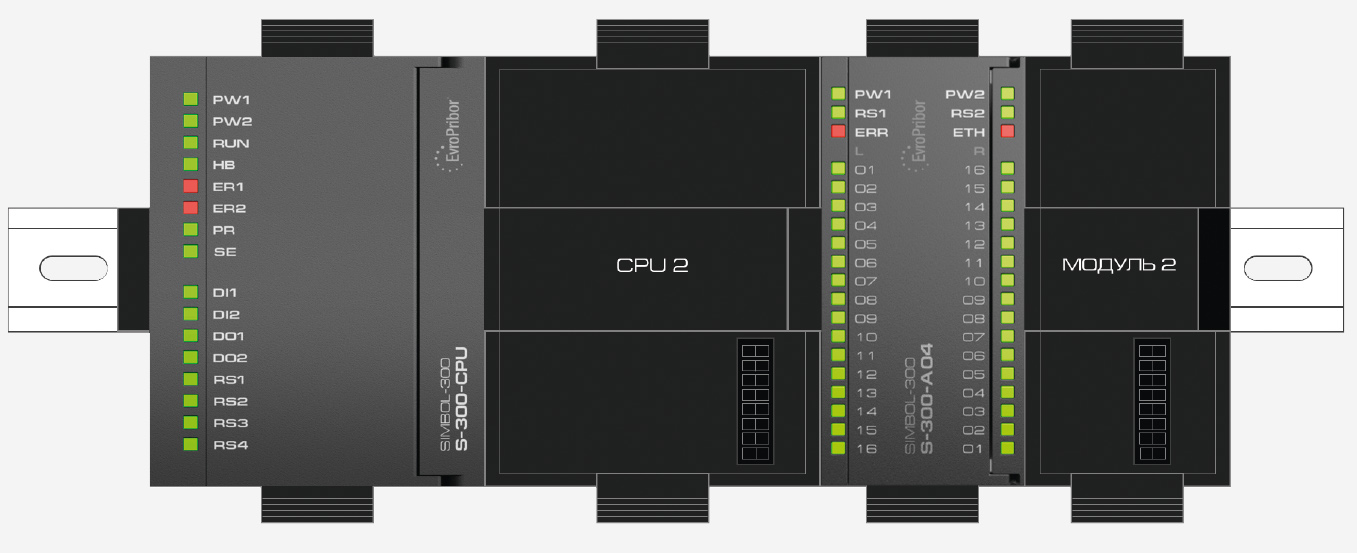

Внешний вид модулей ввода/вывода «SIMBOL-300» приведён на рис. 5.В табл. 1 приведены модификации модулей S-300.
Дополнительно во всех модулях ввода/вывода «SIMBOL-300» имеется:
- USB-Type C для подключения к ПК;
- Ethernet до 100 Mбит/с;
- 2x RS-485 до 921,6 Кбит/с;
- 2 порта питания 24 VDC;
- защитное покрытие плат;
- возможность установки и выбора входных фильтров;
- защита от обратной полярности питающего напряжения (защита от переполюсовки).
Пример организации питания модулей ввода/вывода «SIMBOL-300»

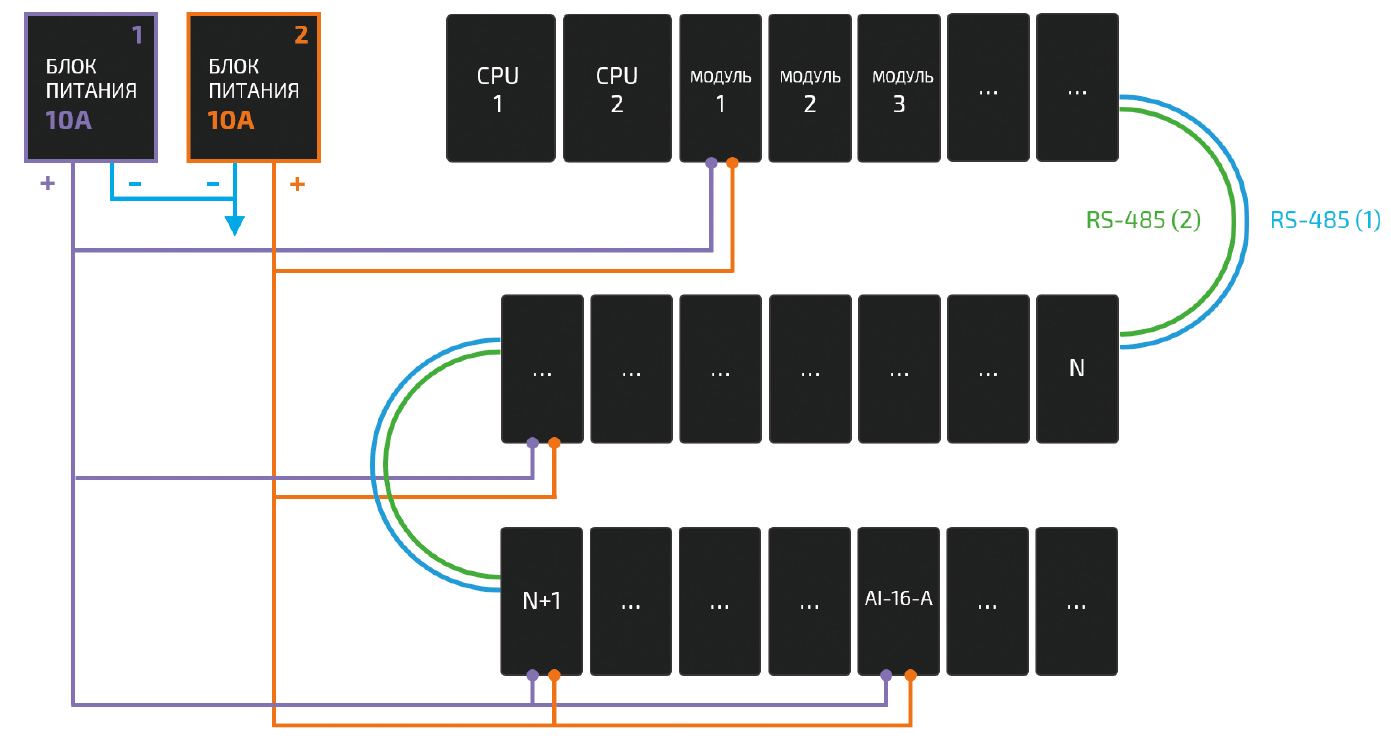

Реализована шина дублированного питания и передачи данных.Пример организации питания в «SIMBOL-300» приведён на рис. 6.
Пример построения шины в «SIMBOL-300» приведён на рис. 7.

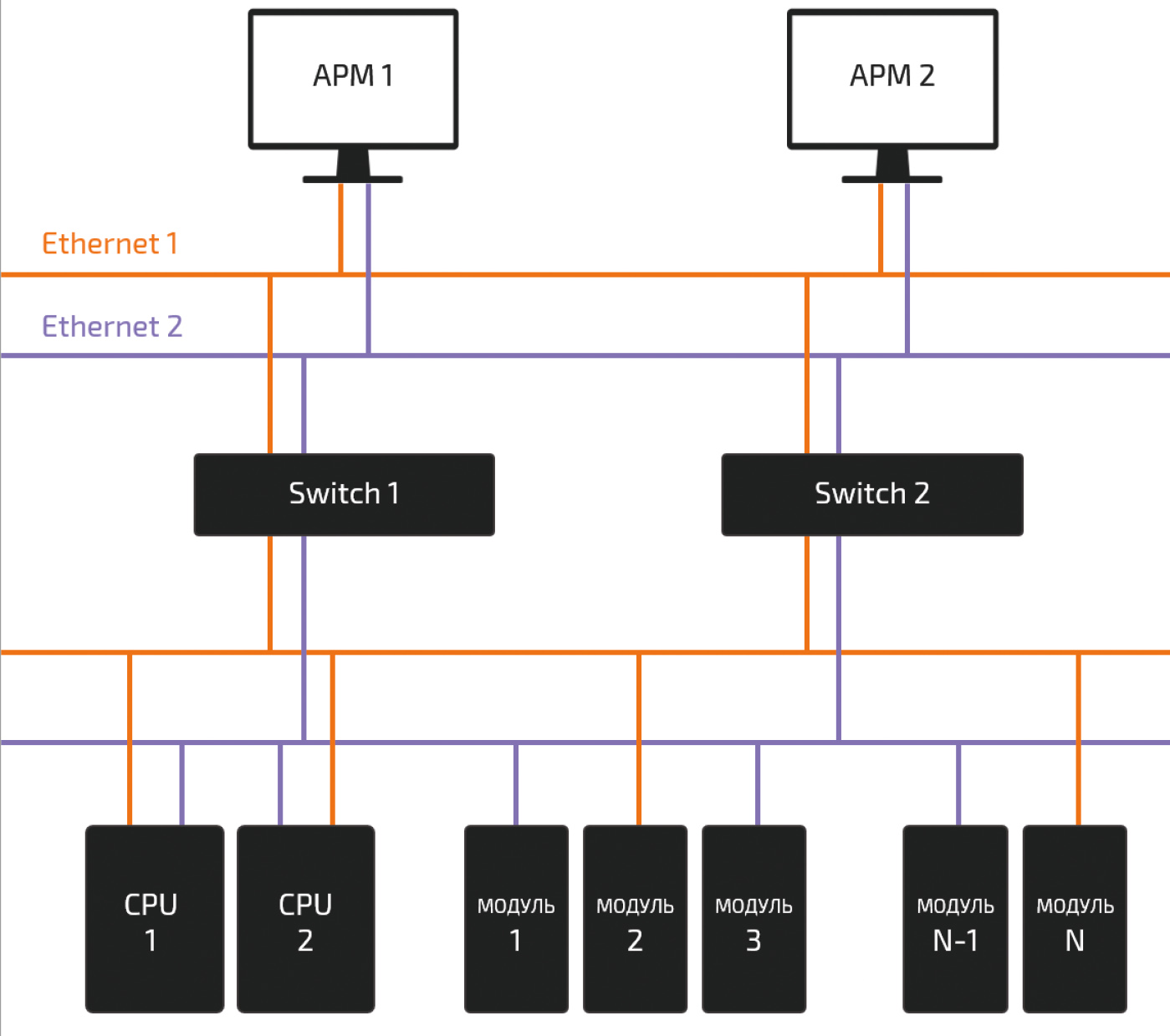

Программируемые контроллеры «SIMBOL-300» поддерживают резервирование на всех уровнях системы, включая процессоры, источники питания, модули ввода-вывода и элементы коммуникационной инфраструктуры (рис. 8). При отказе любого из ключевых компонентов системы резервный элемент моментально вступает в действие, беря на себя функции вышедшего из строя оборудования без перерыва в технологическом процессе. Механизм автоматического резервирования и переключения позволяет существенно снизить риски производственных потерь, минимизировать влияние сбоев и гарантировать бесперебойную работу всех технологических линий.

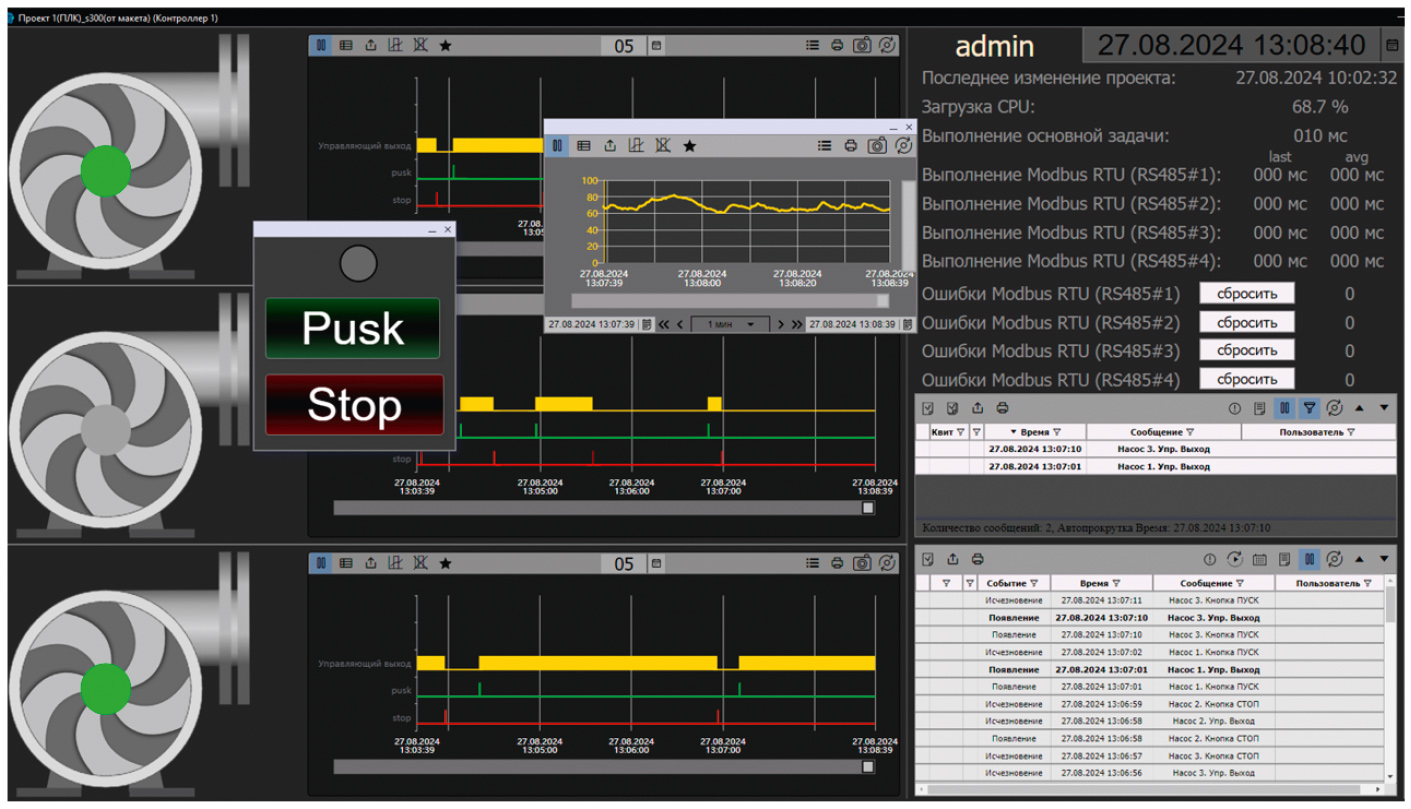

На рис. 9 приведён пример реализации проекта в MasterSCADA.
В настоящее время отечественные разработчики технологического оборудования и программного обеспечения всё больше приближаются по качеству и функциональности к лучшим зарубежным аналогам.
В результате отечественная продукция, в том числе модули контроллера «SIMBOL-300», становится конкурентоспособной на рынке. Современные отечественные разработки не просто соответствуют международным стандартам, но зачастую превосходят зарубежные аналоги по целому ряду технических и эксплуатационных показателей.
Так, линейка ПЛК «SIMBOL-300» демонстрирует высокую скорость обработки данных, повышенную надёжность, удобство настройки и простоту технического обслуживания, высокий уровень технологичности и функциональности.
ПЛК производства ООО «НПЦ «Европрибор» доступны к заказу как напрямую у производителя, так и у официальных дилеров в Российской Федерации, с перечнем которых можно ознакомиться на официальном сайте http://evropribor.by. ●
Автор – сотрудник
компании Европрибор
Перейдя по ссылке, можно ознакомиться с новым контроллером подробнее.
© СТА-ПРЕСС, 2025
