В статье приводится краткий обзор новой линейки управляемых промышленных Ethernet-коммутаторов SmartE компании EtherWAN, которые отличаются невысокой ценой и сбалансированным набором функций, подходящим для решения множества базовых задач.
За последние 10 лет промышленные Ethernet-коммутаторы превратились в отдельный класс устройств, способный решать обширный круг задач по построению надёжных, отказоустойчивых и мультисервисных сетей передачи данных. C каждым годом рынок промышленных коммутаторов становится всё более громоздким, появляются новые игроки, новое оборудование, да и производители постоянно добавляют новую функциональность.
В итоге современный промышленный коммутатор – это сложное устройство, оснащённое большим набором функций. И действительно, если рассмотреть более внимательно функциональность промышленного управляемого Ethernet-коммутатора среднего ценового сегмента, то в нём можно найти очень большое количество возможностей: поддержка нескольких протоколов резервирования, обеспечение безопасности, работа с мультикаст-трафиком и т.д.
Однако при решении задач по построению промышленной сети очень редко встречаются такие примеры применения, когда бóльшая часть функций востребована. И это связано со многими факторами, начиная от сферы применения, заканчивая задачами, которые необходимо решить.
Говоря о коммутаторах, всегда стоит обращать внимание на функциональность, которая очень часто определяет итоговую цену устройства. За функциональность приходится платить, но она не всегда нужна и востребована в полном объёме.
Сейчас в арсенале многих производителей промышленного сетевого оборудования можно встретить несколько типов промышленных коммутаторов с разными функциями:
Каждый тип коммутаторов направлен на решение своего круга задач и существенно отличается ценой, возможностями и, естественно, функциями. Сейчас современная промышленная Ethernet-сеть – это сложная и грамотная комбинация всех трёх типов коммутаторов. Как правило, только в этом случае можно построить надёжную, сбалансированную, функциональную и, главное, экономически эффективную систему.
Однако за последние 3–4 года появилось множество задач, где необходимо ещё более специфическое решение, например, построение сети, где функциональность неуправляемых коммутаторов недостаточна, а функциональность управляемых L2-коммутаторов весьма избыточна. Типовая задача – обеспечение резервирования сети и её сегментация на VLAN (Virtual Local Area Network – виртуальная локальная компьютерная сеть).
Решить её без управляемого коммутатора не получится. А цена на полноценный управляемый L2-коммутатор отличается в несколько раз от неуправляемого.
В итоге цена конечного решения существенно вырастает. В условиях экономии бюджета данный факт вынуждает проектировщиков и интеграторов использовать более экономичное оборудование коммерческого сегмента, которое не предназначено для решения промышленных задач.
В итоге удаётся обеспечить функциональность и даже цена может выйти приемлемой, но промышленная сеть, построенная на коммерческих коммутаторах, с большой долей вероятности не будет отвечать требованиям по надёжности и отказоустойчивости. В связи с этим производители промышленного сетевого оборудования предлагают клиентам всё новые и новые нишевые решения.
На примере тайваньcкого производителя EtherWAN, оборудование которого находится в среднем ценовом сегменте, можно показать, что класс промышленных сетевых коммутаторов разрастается и на сегодняшний день представлен следующими типами (рис. 1):
И если управляемые коммутаторы c базовым набором функций L3, так называемые Lite L3, – это удел достаточно крупных сетей, то управляемые коммутаторы c базовым набором функций L2 – это оборудование, которое может применяться для решения огромного количества задач, где не требуются высокопроизводительные возможности, но необходима высокая надёжность оборудования. В 2021 году компания EtherWAN представила новую серию управляемых коммутаторов c базовым набором функций L2, которая получила название SmartE.
Компания EtherWAN – это производитель промышленного сетевого оборудования, штаб-квартира и производство базируются на Тайване. Она была основана в 1996 году, и на сегодняшний день в портфолио можно найти массу устройств [1].
Продукция компании с успехом применяется на таких вертикальных рынках, как энергетика, нефтегазовая промышленность, городская инфраструктура и т.д.
Серия SmartE (рис. 2) является очень интересным дополнением к существующему портфолио [2], так как спроектирована с учётом промышленных требований, но при этом обладает достаточно невысокой и демократичной ценой. В настоящий момент портфолио серии насчитывает 9 устройств (табл. 1) с различными конфигурациями портов, что позволяет сделать выбор для определённой задачи. Как и в любой линейке, здесь присутствуют коммутаторы со скоростью Fast Ethernet и варианты с гигабитными Uplink-портами, которые реализованы при помощи SFP (Small Form-factor Pluggable – стандарт модульных трансиверов).
Отдельно стоит отметить одновременную поддержку SFP-модулей с разной скоростью, то есть гигабитные версии коммутаторов SmartE могут работать с SFP-модулями Fast и Gigabit Ethernet (рис. 3).
Коммутаторы новой серии выполнены в стандартном для оборудования EtherWAN промышленном исполнении (рис. 3). Естественно, это прочный металлический корпус со степенью защиты IP30 и полностью кондуктивное охлаждение. Коммутаторы предназначены для монтажа на DIN-рейку. В комплекте идёт всё необходимое для монтажа. Также коммутатор оснащён дублированным входом по электропитанию и обладает защитой от переполюсовки и от перегрузки по току. Диапазон входного напряжения 12…57 В постоянного тока. На входе стоит компаратор напряжения, и при подаче напряжения на оба входа он автоматически выбирает более высокое значение и делает данный вход основным. При пропадании напряжения на одном из входов либо при просадке его уровня ниже 12 В коммутатор автоматически переходит на второй канал и замыкает контрольное реле. Данная функция позволяет контролировать состояние питающей сети коммутаторов и оперативно сигнализировать о нештатной работе.

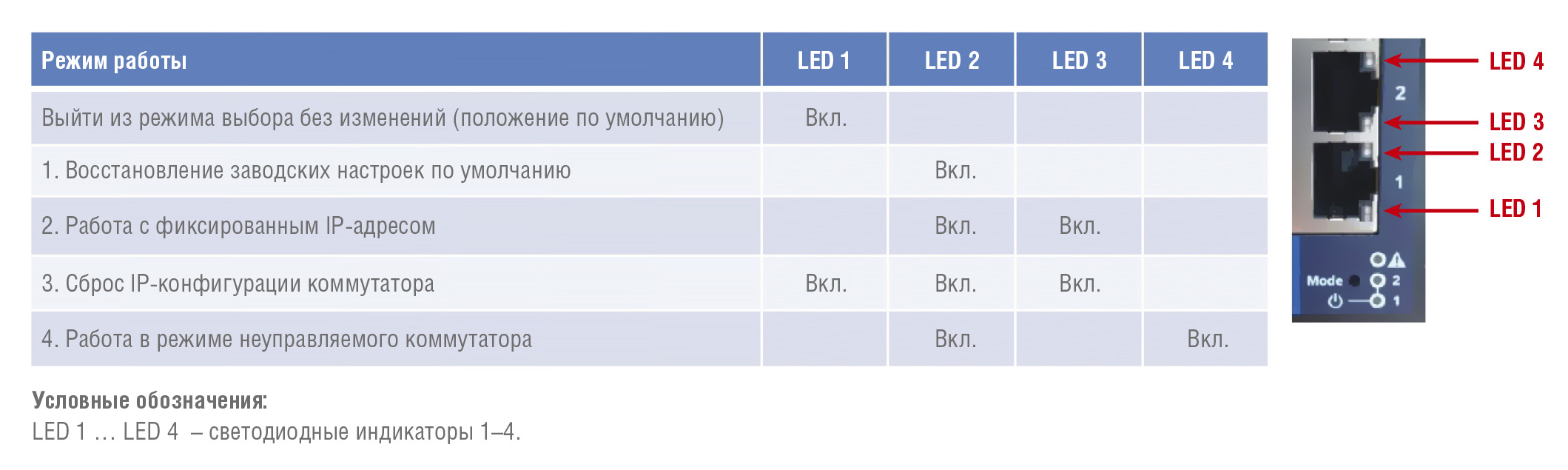

Наличие нескольких режимов работы – это также одна из «фишек» новой серии. При помощи кнопки выбора можно запустить коммутатор в одном из четырёх режимов (рис. 4).
Восстановление заводских настроек по умолчанию
Данный режим необходим для сброса устройства. Так как коммутаторы не оснащены консольным кабелем, подобный режим может существенно упростить решение задач при случайном задании неправильной функции. В данном режиме сбрасываются вся сохранённая конфигурация и IP-параметры.
Работа с фиксированным IP-адресом
Этот режим является достаточно полезным при необходимости получить экстренный доступ к коммутатору, не меняя при этом его конфигурацию. Фактически при работе в данном режиме коммутатор доступен по адресу 192.168.0.254. При этом у коммутатора запускается DHCP-сервер, который позволяет назначить IP-адрес ПК, который подключён к коммутатору.
Сброс IP-конфигурации коммутатора
Режим позволяет сбросить IP-адрес коммутатора на стандартный 192.168.254/24.
Компания EtherWAN для новой серии SmartE разработала новую аппаратную платформу, производительности которой хватает для решения многих задач. Концептуально это по-прежнему неблокируемая архитектура, работающая в режиме “Store and Forward”. Но с учётом ориентации линейки на небольшой бюджет производитель выделил пул самых востребованных функций, которые применяются в небольших промышленных сетях, и оснастил ими коммутаторы. Набор поддерживаемых протоколов, конечно, получился не такой богатый, как во флагманских линейках, но он включает в себя все основные опции, которые, как правило, применяются для решения небольших локальных задач. Но с учётом уменьшения количества функций их перечень получился достаточно внушительный. Даже в названии указано, что коммутатор умный – “Smart” и, следовательно, способен решать самые различные задачи. Коммутатор поддерживает работу с VLAN (до 32), агрегирование каналов передачи данных, зеркалирование портов, QoS-функциональность, работу с протоколом SNMP, а также с LLDP, SNTP, RMON, умеет работать с мультикаст-трафиком (IGMP-snooping – протокол управления сетью мультивещания, который организует несколько устройств в группы), фильтровать MAC-адреса и т.д. При этом коммутатор поддерживает очень интересную функциональность по резервированию, что выделяет данную серию среди конкурентов. Рассмотрим резервирование промышленной сети более подробно.
Если посмотреть техническое описание коммутаторов новой серии, то можно увидеть поддержку RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w), в этом нет ничего удивительного, как правило, этот протокол поддерживается многими промышленными управляемыми коммутаторами. Однако производитель EtherWAN, ориентируясь на текущие реалии рынка, решил дополнить данную функциональность.
Все мы знаем, что сейчас наиболее популярны топологии с использованием кольцевого резервирования, и зачастую в этих кольцах можно увидеть RSTP. Протокол RSTP для кольца – это не самое лучшее решение, так как при стандартных настройках в кольце рекомендуется использовать до 15 устройств, при этом время восстановления может достигать 10 секунд. Фактически RSTP не оптимизирован для кольцевых топологий.
При разработке новой серии производитель учёл тот факт, что 15 устройств для современных реалий не всегда достаточно, даже для небольших задач, и время восстановления 10 секунд – тоже не самый лучший показатель. Производитель немного оптимизировал протокол RSTP, и в новой серии появилась поддержка двух интересных опций.
Large Tree Support (LTS) – название данной функции можно перевести как «поддержка большого дерева». С учётом этой опции можно строить резервированные кольцевые топологии бóльшего диаметра сети. Другими словами, можно увеличить размер кольца из коммутаторов с поддержкой LTS до 57 устройств. Минус данной функции в том, что она проприетарная и может работать только с коммутаторами новой серии SmartE.
Fast Ring Detection (FRD) – эта функция добавляет скорости к процессу перехода на резервный путь, существенно ускоряет переключение на него в случае ошибки. При работе коммутатор с включённой функцией FRD присваивает идентификатор каждому кольцу. Этот идентификатор передаётся каждому коммутатору в соответствующем кольце. Один коммутатор может одновременно принадлежать нескольким разным кольцам, можно, например, комбинировать протокол RSTP c включёнными опциями LTS и RTS и обычный протокол RSTP (рис. 5). Это позволяет использовать и комбинировать оборудование разных производителей с поддержкой RSTP.
Отдельно стоит отметить время восстановления: при включённой опции FRD оно не будет превышать 500 мс. Данная величина является приемлемой для большинства промышленных задач общего плана.
В итоге при включённых опциях LTS и RTS можно создавать более гибкие резервированные топологии промышленных сетей, комбинировать оборудование различных производителей, при этом время восстановления остаётся на очень достойном уровне.
Пример успешного использования коммутаторов серии SmartE продемонстрирован на рис. 6. Коммутаторы SmartE были применены для реализации мультисервисной сети передачи данных для крупной станции, или, как сейчас её ещё называют, транспортного хаба общественного транспорта. При реализации сети подобного объекта необходимо обеспечить отказоустойчивую и надёжную работу всех основных элементов станции: терминалов, турникетов, пунктов управления и т.д. Однако задачи, которые ставятся перед функциональностью оборудования, не являются сверхвысокими: не требуется поддержка множества протоколов резервирования, нет необходимости в точной синхронизации времени, в поддержке узкоспециализированных промышленных протоколов и т.д. Но при этом как раз всё необходимое присутствует в линейке SmartE, начиная от обеспечения резервирования, заканчивая сегментированием и QoS-функциональностью. Тем не менее исполнение коммутаторов промышленное и, самое главное, цена при этом остаётся на невысоком уровне.
За последние 3–4 года рынок промышленных управляемых коммутаторов претерпел изменения. Это связано с тем, что появилось множество задач, где необходимо простое бюджетное решение с базовой функциональностью, например, когда необходим простой недорогой бюджетный коммутатор с наличием базовых возможностей (VLAN, резервирование, QoS и т.п.). Но при этом оборудование должно быть надёжным либо в промышленном исполнении. В связи с этим производители промышленного сетевого оборудования расширяют портфолио выпускаемых устройств и предлагают всё новые и новые решения. Представленная в статье серия SmartE компании EtherWAN – это как раз один из примеров бюджетного промышленного коммутатора, который оснащён базовым набором функций, позволяющим решить множество задач. При этом промышленное исполнение и наличие дополнительной функциональности по резервированию вкупе с невысокой ценой заметно отличает новую серию от продукции конкурентов. ●
