В статье представлен обзор линейки датчиков вибрации серии ИВД производства компании «Прософт-Системы». Данная линейка в совокупности с фирменным контроллером позволяет строить комплексные системы, предназначенные для контроля вибрации и виброзащиты оборудования, установленного во взрывоопасных зонах. Также в статье приведён перечень внедрённых систем на основе данного оборудования.
На любом промышленном предприятии имеются мощные электродвигатели, насосы, компрессоры, турбины и прочее оборудование с вращающимися частями, повреждение которого может привести к серьёзным финансовым потерям или, ещё хуже, к человеческим жертвам. Для того чтобы этого избежать, необходимо производить виброконтроль подобного оборудования. Зачастую он осуществляется с функцией защиты, что позволяет вовремя остановить систему в случае её поломки для минимизации последствий. Для высокоточных и дорогостоящих систем, где цена поломки или её последствий слишком высока, применяются системы вибромониторинга, которые на основе предиктивной аналитики, заложенной в довольно сложный алгоритм, могут заблаговременно известить о предстоящей поломке. Это позволяет вовремя обслужить или заменить проблемный узел без каких-либо негативных последствий.
Одним из вариантов решения задач виброконтроля и вибромониторинга являются линейка датчиков вибрации серии ИВД и специально разработанный для них контроллер «ЦВА» (цифровая взрывозащищенная аппаратура) производства компании «Прософт-Системы», о которых и пойдёт речь в статье.

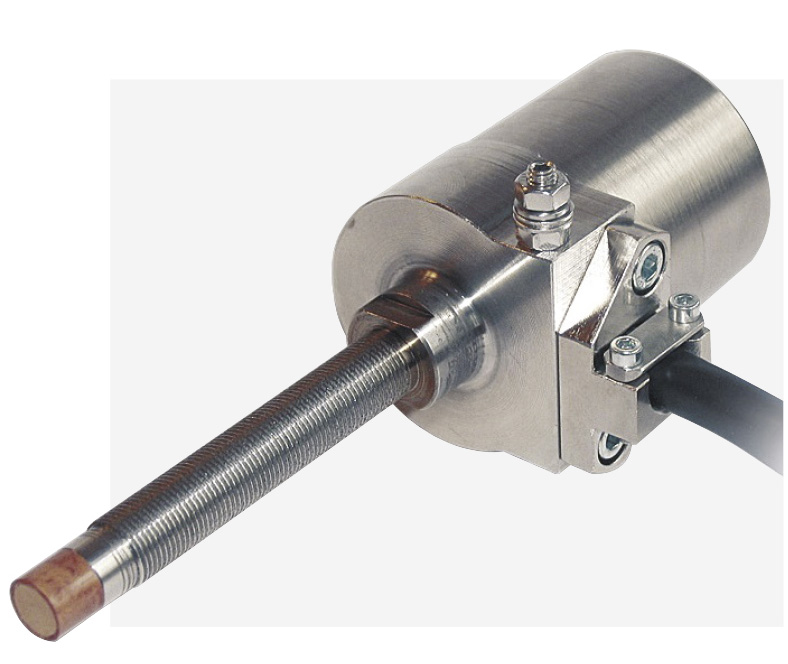

Датчик ИВД-2 (рис. 1) предназначен для измерения зазора (осевого сдвига) между торцом чувствительной части датчика и поверхностью объекта (вала ротора). Обмен данными осуществляется по интерфейсу RS-485 (протокол Modbus RTU). В зависимости от модификации датчик может воспроизводить унифицированный токовый сигнал 4–20 мА, пропорциональный осевому сдвигу.
В датчике осуществляется сравнение величины измеряемого параметра с предельными значениями (уставками), хранящимися в энергонезависимой памяти датчика. В зависимости от этого происходит формирование статусов («предупреждение» и «авария») и формирование дискретных сигналов на внешние устройства при превышении измеряемым параметром величины заданных уставок (датчик-реле). Возможно дистанционное конфигурирование параметров: сетевого адреса, скорости обмена, величин предупредительной и аварийной уставок и калибровки измеренного канала.

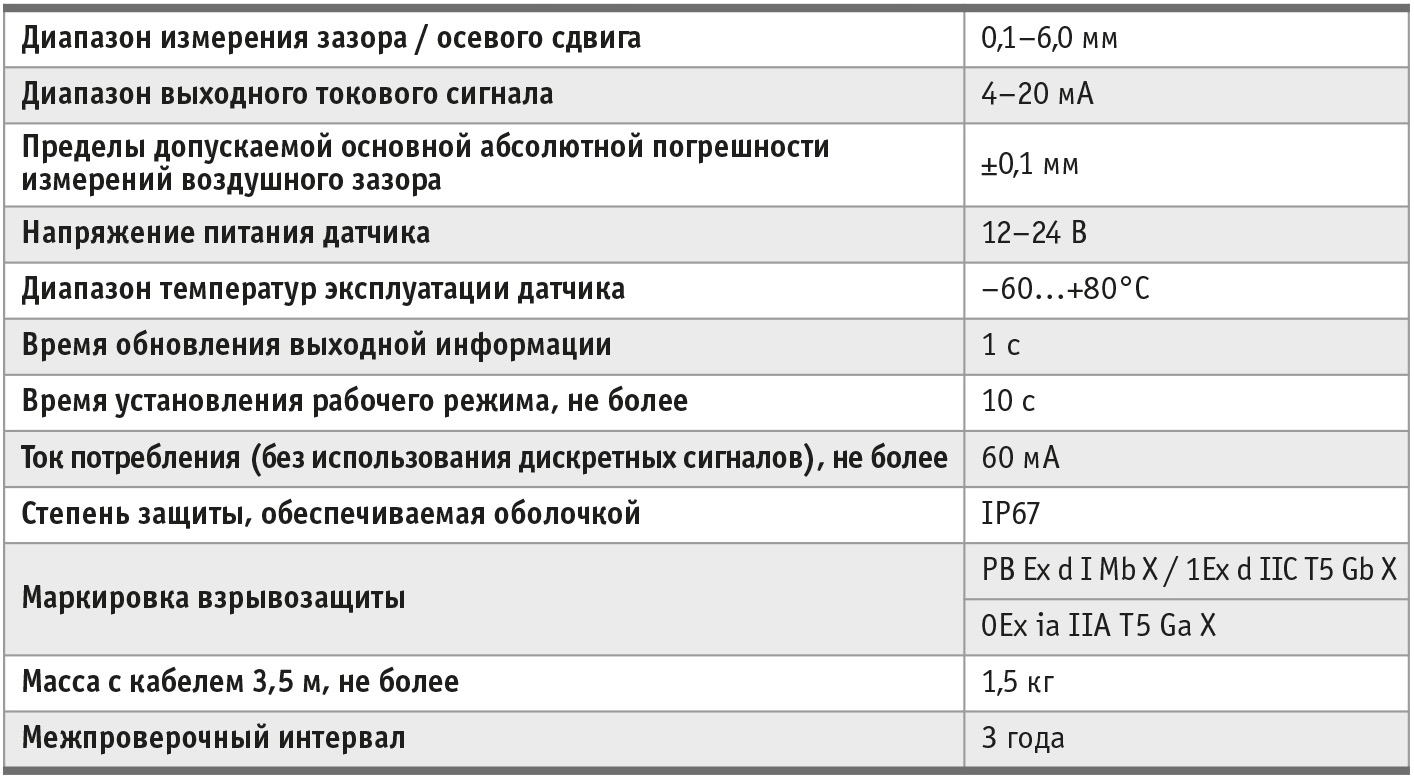

Технические характеристики датчика вибрации ИВД-2 приведены в табл. 1.
Варианты исполнения датчика вибрации ИВД-2:

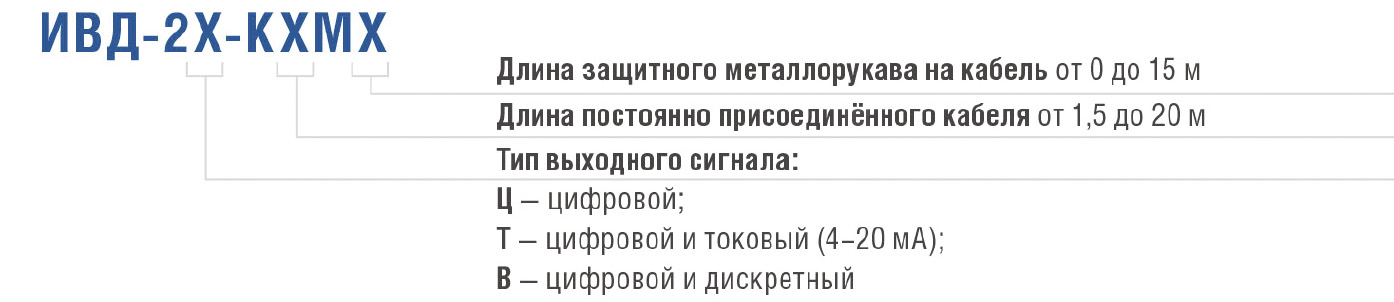

Кодировка модификаций датчика ИВД-2 представлена на рис. 2.

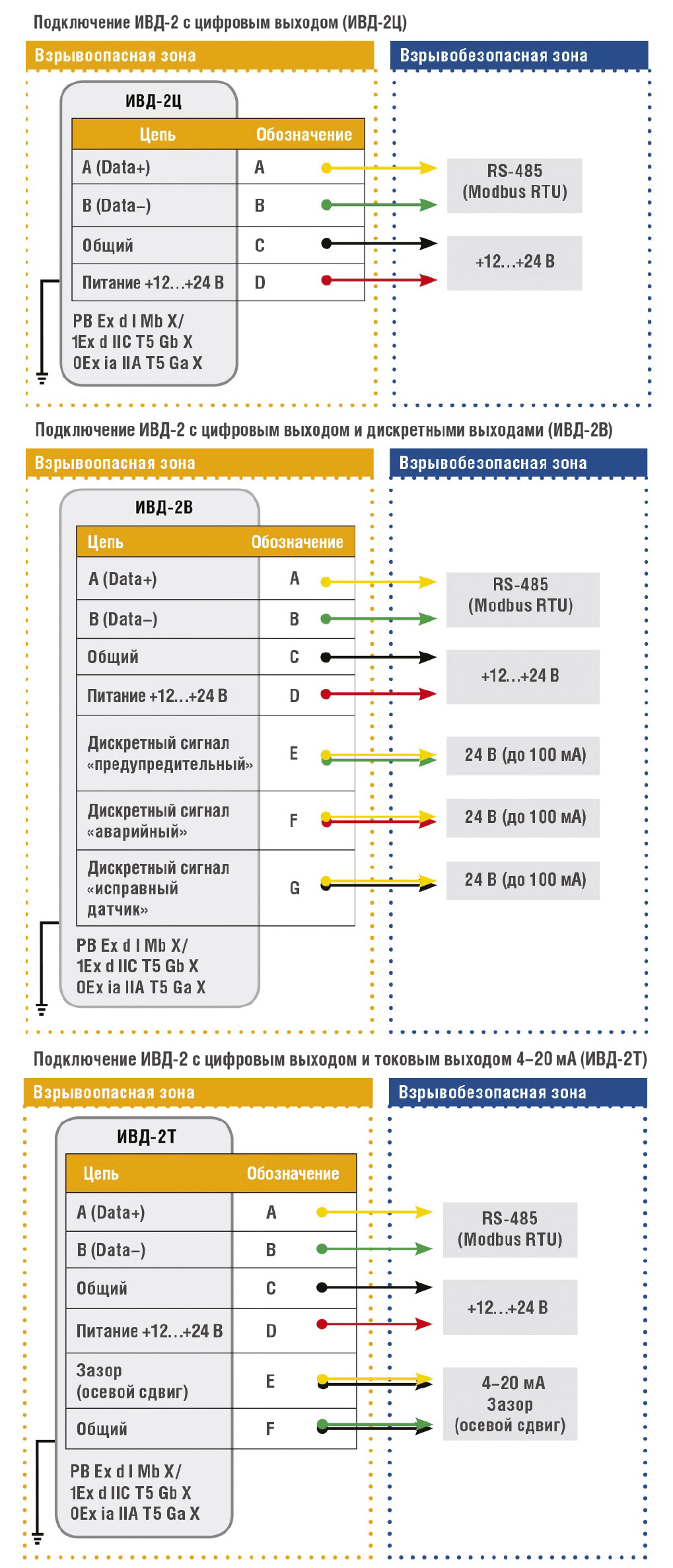

Схемы подключения датчиков ИВД-2 в зависимости от модификации показаны на рис. 3.

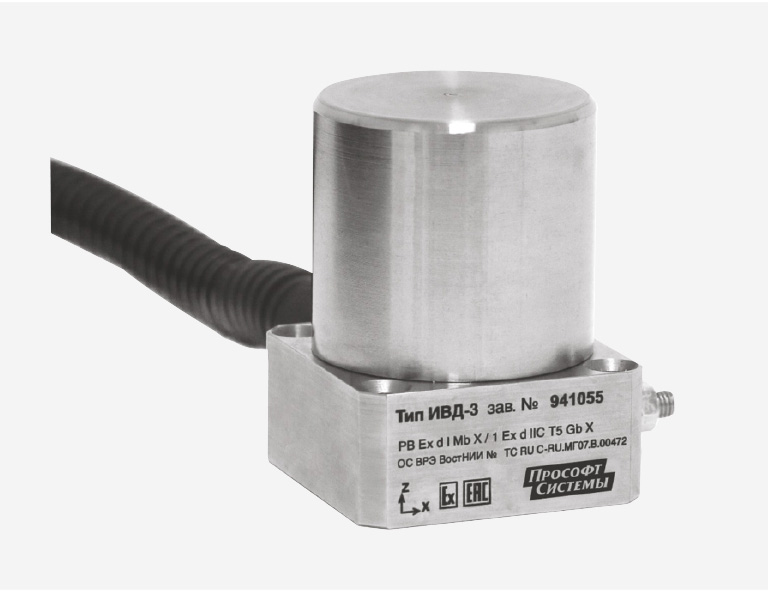

Датчик ИВД-3 (рис. 4) предназначен для измерения среднеквадратичного значения (СКЗ) виброскорости/мгновенного значения виброускорения по одному или трём взаимно перпендикулярным направлениям. Возможно разложение сигнала по частотным составляющим методом быстрого преобразования Фурье (для модификаций с одной чувствительной осью). Происходит воспроизведение унифицированного токового сигнала 4–20 мА, пропорционального СКЗ виброскорости. Как и у датчиков ИВД-2, обмен данными осуществляется по интерфейсу RS-485 (протокол Modbus RTU), возможно дистанционное конфигурирование параметров, также возможна работа с дискретными сигналами на внешние устройства по заданным уставкам.

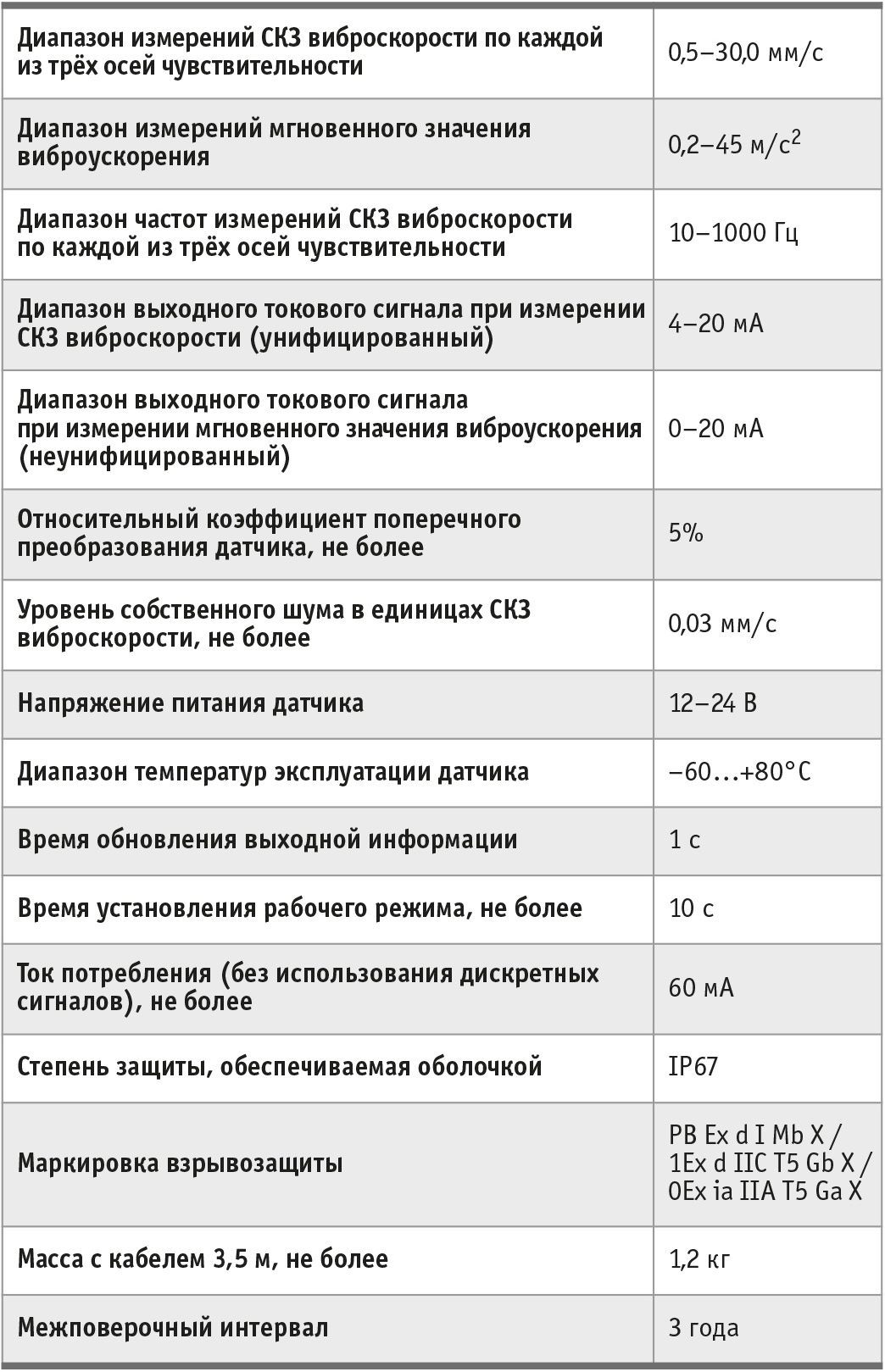

Технические характеристики датчика вибрации ИВД-3 приведены в табл. 2.
Варианты исполнения датчика вибрации ИВД-3:

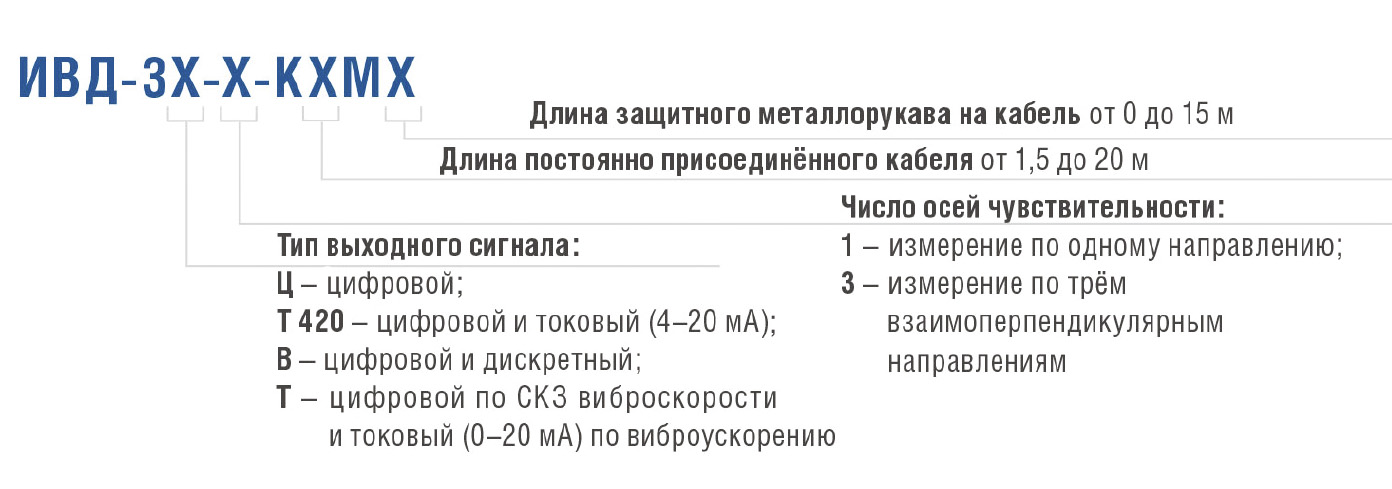

Кодировка модификаций датчика ИВД-3 представлена на рис. 5.

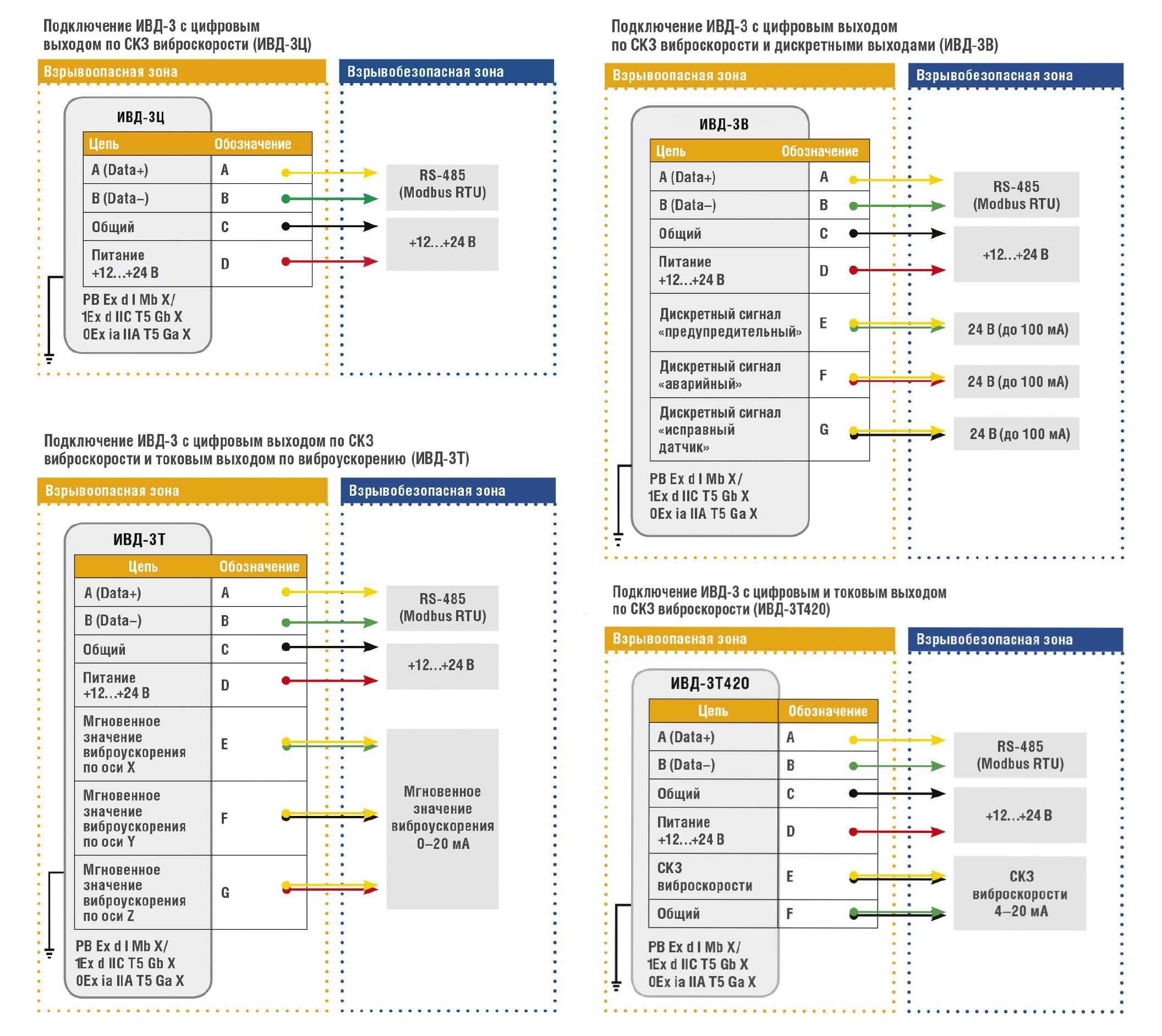

Схемы подключения датчиков ИВД-3 в зависимости от модификации представлены на рис. 6.

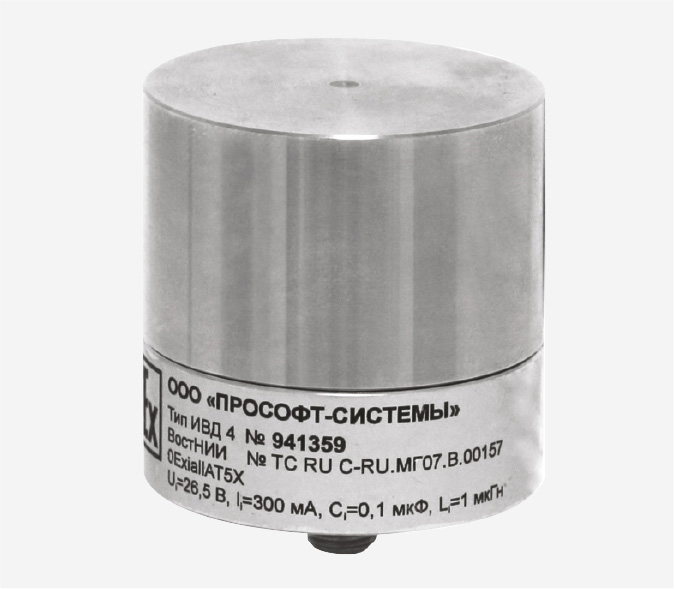

Датчик ИВД-4 (рис. 7) предназначен для измерения СКЗ виброскорости /мгновенного значения виброускорения по одному пространственному направлению.
В остальном возможности данного датчика схожи с таковыми у ИВД-2 и ИВД-3:

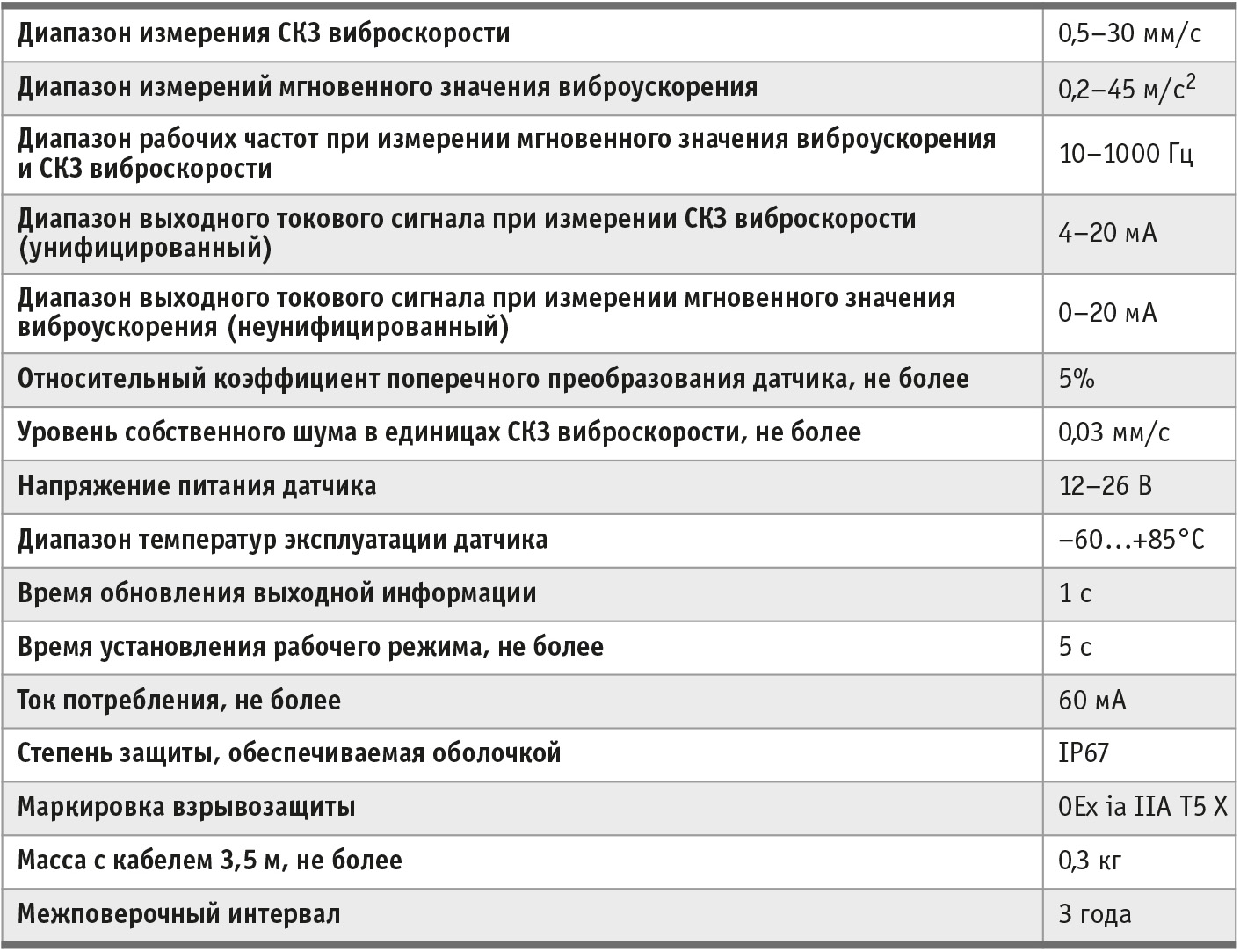

Технические характеристики датчика вибрации ИВД-4 приведены в табл. 3.
Варианты исполнения датчика вибрации ИВД-4:

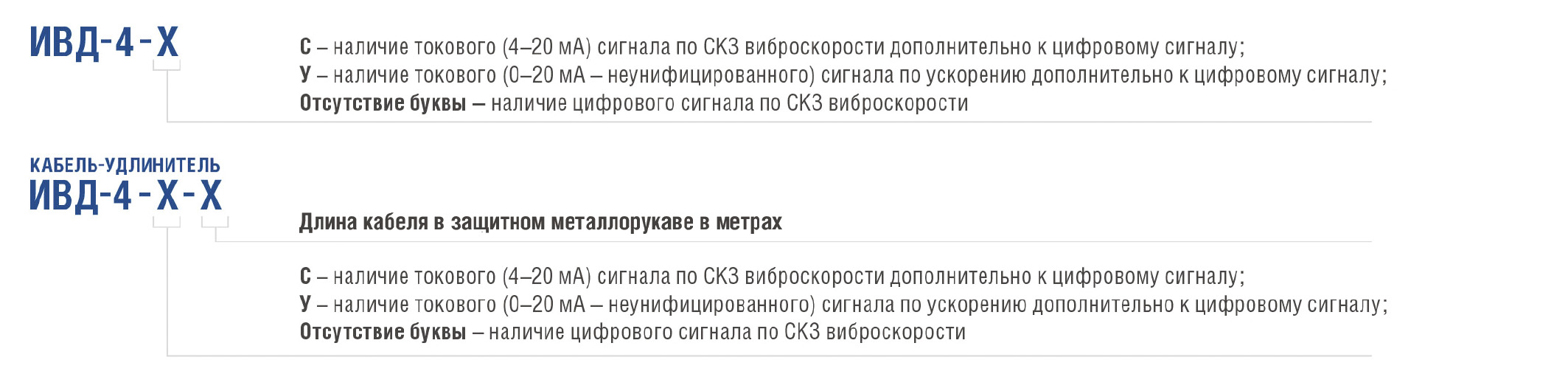

Кодировка модификаций датчика ИВД-4 представлена на рис. 8.

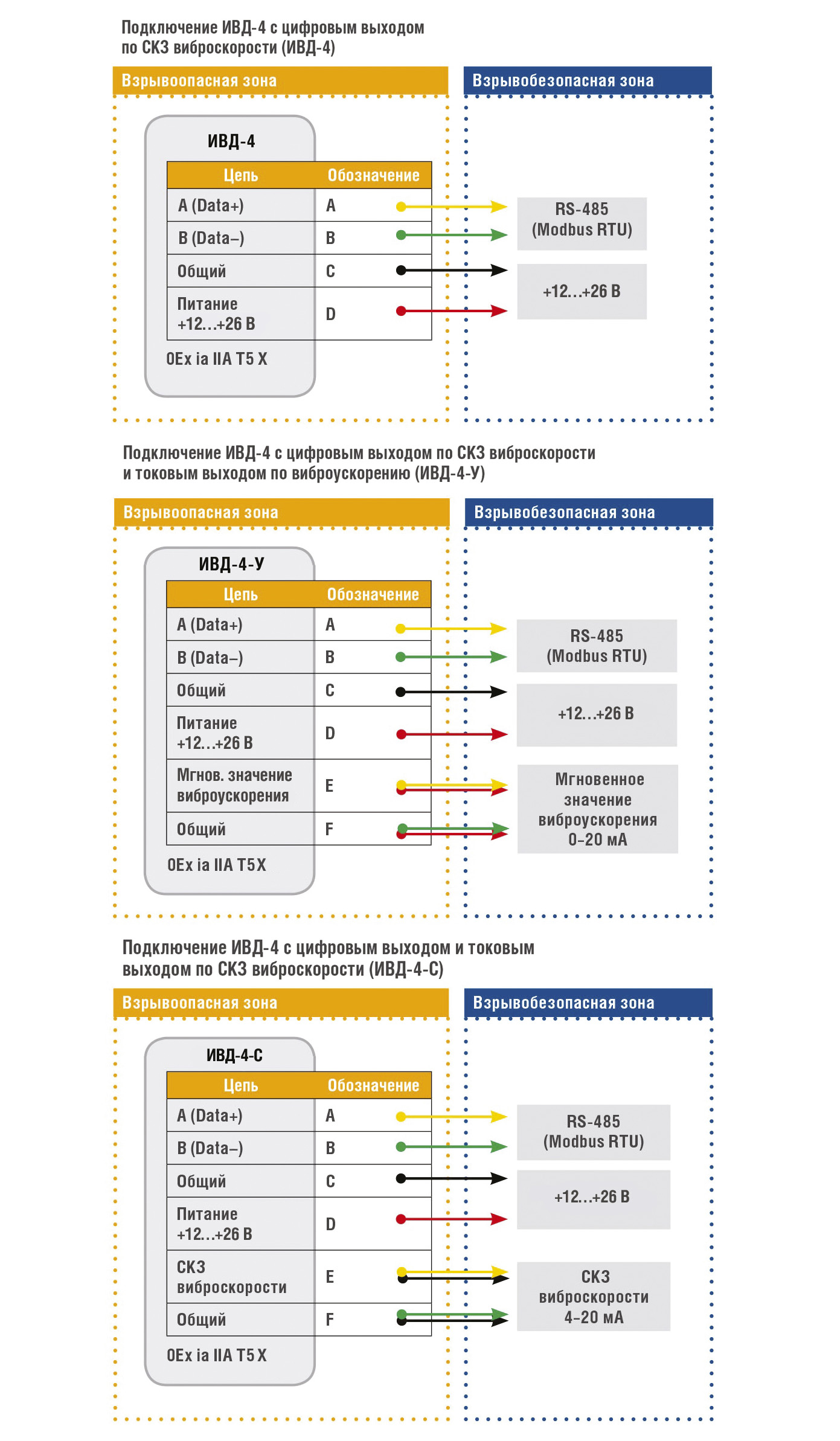

Схемы подключения датчиков ИВД-4 в зависимости от модификации представлены на рис. 9.

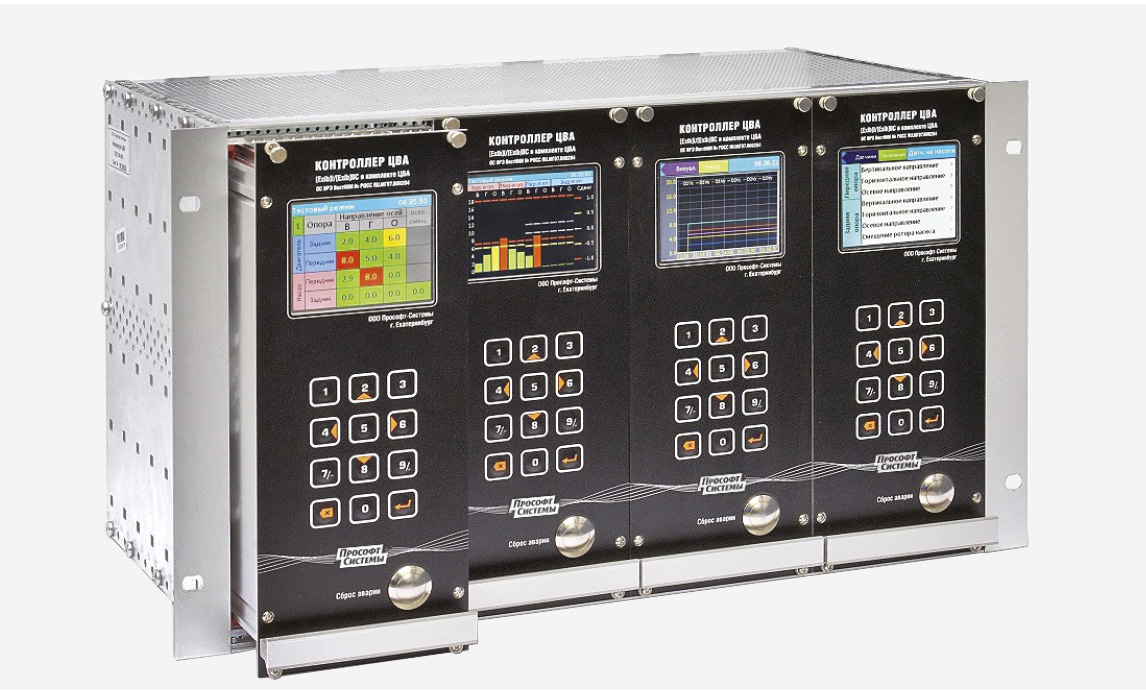

Контроллер «ЦВА» (цифровая виброзащищённая аппаратура контроля вибрации, рис. 10) применяется для создания автономной системы виброзащиты и виброконтроля оборудования электрических станций, нефтеперекачивающих и газокомпрессорных станций и других промышленных объектов, а также для включения в любую АСУ ТП по интерфейсам Ether-net и/или RS-485.
Контроллер предназначен для опроса датчиков, обмена с АСУ ТП, ввода/формирования дискретных/аналоговых сигналов.
Основные функции контроллера «ЦВА»:
Наибольшая доля внедрений систем виброконтроля и вибромониторинга с использованием датчиков серии ИВД приходится на нефтегазовую отрасль. Далее приведён перечень реализаций на объектах ПАО «Газпром» и АО «Транснефть»:
Также есть объекты внедрений и в других отраслях:
В заключение хотелось бы отметить, что все модели датчиков ИВД, как и контроллер «ЦВА», предназначены для работы в системах вибрационного контроля и защиты оборудования электрических станций, нефтеперекачивающих и газокомпрессорных станций и других промышленных объектов.
Датчики могут быть установлены во взрывоопасных зонах помещений и наружных установок, в которых возможно образование парогазовоздушных смесей категорий IIА, IIВ, IIС групп Т1 Т5, что подтверждается соответствующими сертификатами и заключениями.
Также они имеют свидетельства об утверждении типа средств измерений и при необходимости могут поставляться с метрологической поверкой аккредитованной лабораторией. ●
Автор – сотрудник
фирмы ПРОСОФТ
Телефон: (495) 234-0636
E-mail: info@prosoft.ru
