Импульсная 3D-печать позволила выращивать метровые металлические монокристаллы, устойчивые к ползучести

Исследователи из Китая разработали метод 3D-печати, позволяющий получать металлические монокристаллы длиной более метра. Технология основана на проволочно-дуговом аддитивном производстве с импульсным управлением тепловложением. Она позволяет формировать изделия без традиционной для металлической печати поликристаллической структуры и может расширить возможности изготовления компонентов, работающих при высоких температурах и механических нагрузках. Результаты исследования опубликованы в журнале Nature.

Почему монокристаллы перспективны для промышленности

Большинство металлических изделий имеют поликристаллическую структуру: они состоят из множества кристаллических зёрен, разделённых границами. При длительном воздействии температуры и механических нагрузок эти границы могут влиять на деформацию материала и развитие повреждений. Монокристаллы лишены межзёренных границ, поэтому представляют интерес для изготовления деталей, работающих в сложных условиях, в том числе в энергетике и аэрокосмической отрасли.

Однако традиционные технологии выращивания монокристаллов ограничены доступными материалами, размерами и геометрией изделий. Литьё требует использования форм, способных выдерживать высокие температуры и химически активные расплавы. Метод плавления в плавающей зоне позволяет получать высококачественные кристаллы, но его применение ограничено требованиями к форме и размерам заготовок.

Металлическая 3D-печать открывает возможности для изготовления изделий сложной геометрии, но многократные циклы нагрева, плавления и затвердевания затрудняют сохранение единой кристаллографической ориентации материала. Ранее исследователям удавалось получать небольшие монокристаллические участки, в том числе на монокристаллических подложках, однако производство крупных изделий без нежелательных поликристаллических областей оставалось сложной задачей.

Импульсное тепловложение для управления ростом кристалла

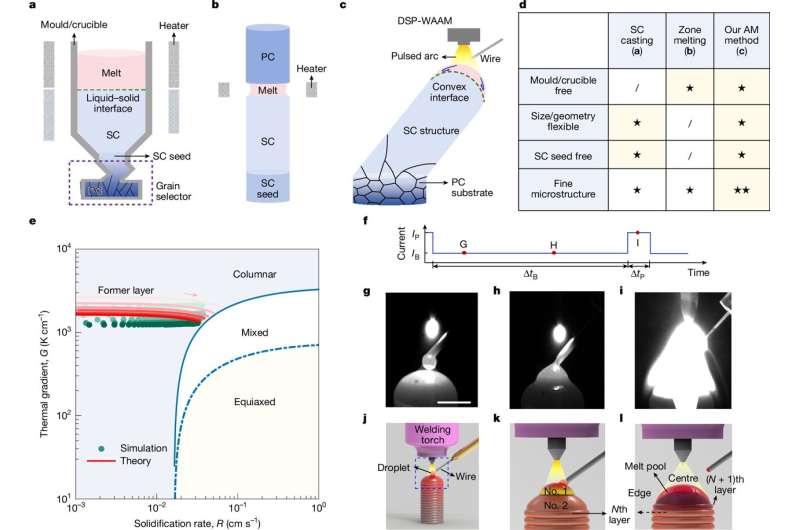

Новый метод, обозначенный авторами как DSP-WAAM, основан на проволочно-дуговом аддитивном производстве (Wire Arc Additive Manufacturing, WAAM). Металлическая проволока служит исходным материалом, который плавится электрической дугой и последовательно наносится слоями. Особенность технологии заключается в чередовании коротких импульсов высокой мощности с более продолжительными периодами низкого энергопотребления.

Такое управление тепловложением позволяет контролировать плавление и затвердевание материала. При формировании очередного слоя часть ранее нанесённого металла повторно расплавляется. Это помогает устранять участки с нежелательной кристаллографической ориентацией, сохраняя условия для продолжения роста монокристалла.

В традиционном процессе выращивания монокристалла необходимо поддерживать непрерывный эпитаксиальный рост — упорядоченное продолжение кристаллической структуры исходного материала. Предложенный подход допускает локальное повторное плавление и тем самым обеспечивает самокоррекцию структуры при послойном формировании изделия. По объяснению авторов, для устойчивого роста достаточно сохранять требуемую ориентацию в тех областях слоя, которые не подвергаются повторному плавлению.

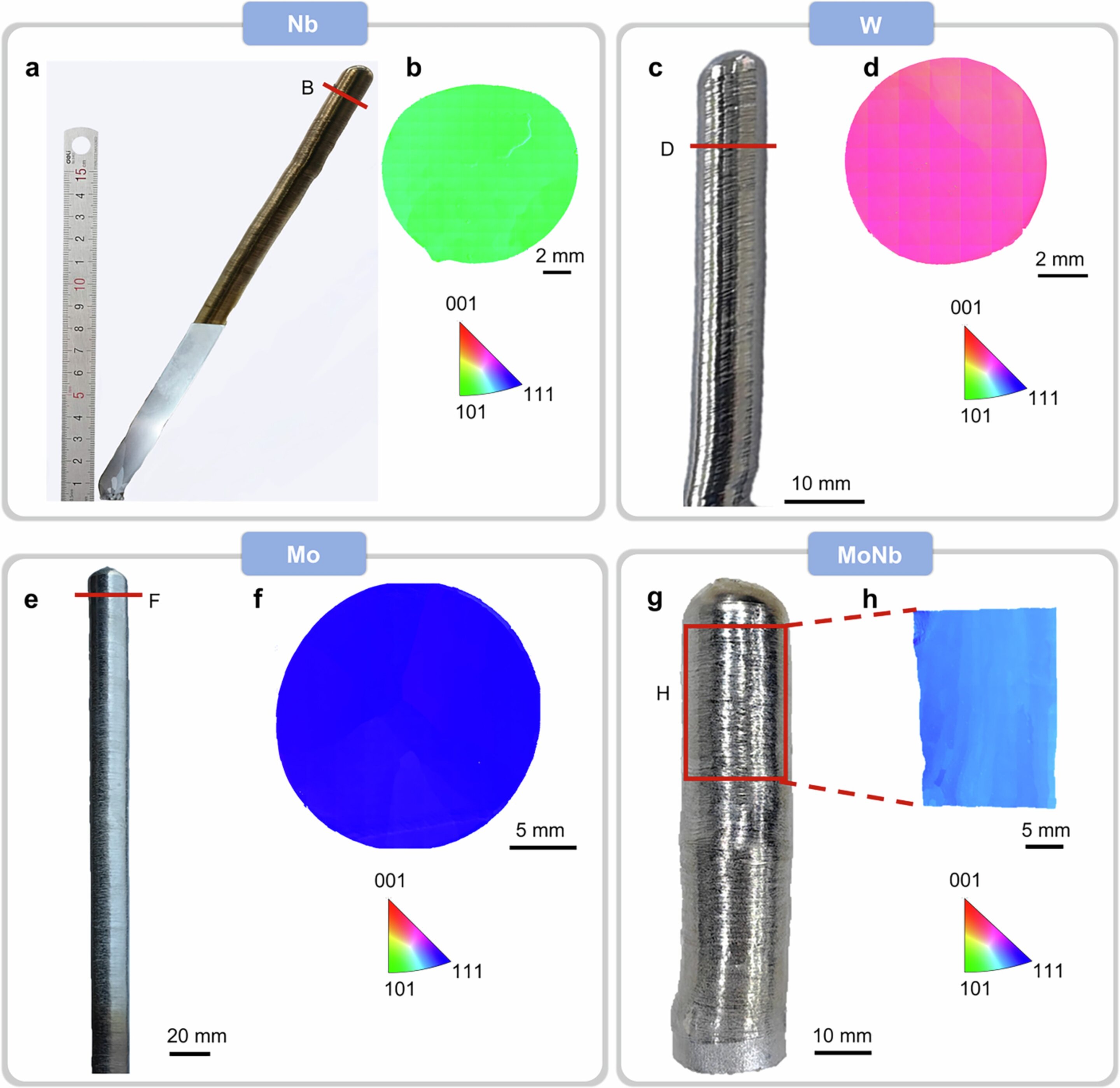

Исследователи продемонстрировали возможность изготовления титановых монокристаллических стержней длиной более метра и образцов диаметром до 2 см. Кроме того, они получили свободно стоящие зигзагообразные решётчатые структуры с монокристаллическими элементами. Метод также применили для производства монокристаллов вольфрама, молибдена, ниобия и сплава молибдена с ниобием.

Повышенная устойчивость к ползучести

Одним из ключевых результатов исследования стала оценка механических свойств напечатанного титана при высоких температурах. Ползучесть — это медленная необратимая деформация материала под действием длительной нагрузки, особенно существенная при повышенной температуре. Она может ограничивать срок службы деталей энергетического и аэрокосмического оборудования.

По данным авторов, при температурах около 600–700 °C напечатанный монокристаллический титан демонстрировал значительно более высокую сопротивляемость ползучести, чем обычные сравнительные образцы. При температурах ниже примерно 500 °C ситуация была иной: сравнительные материалы могли превосходить напечатанный титан по пределу текучести.

Измеренная устойчивость к ползучести оказалась примерно в десять раз выше значений, прогнозировавшихся на основании размера зерна. Исследователи связывают этот результат не только с отсутствием границ зёрен, но и с формированием тонкой внутренней слоистой структуры, которая препятствует деформации и развитию повреждений.

Для объяснения наблюдаемых эффектов команда также использовала компьютерное моделирование процессов плавления, кристаллизации и высокотемпературной деформации.

От лабораторного результата к промышленным деталям

По оценке авторов, технология потенциально позволяет создавать монокристаллические изделия практически произвольных размеров и сложной геометрии. Однако утверждение об отсутствии ограничений по размеру пока следует рассматривать как теоретическую перспективу: реальные пределы масштабирования ещё предстоит установить экспериментально.

Среди возможных направлений применения — облегчённые решётчатые конструкции для тепловой защиты и другие детали, работающие при высоких температурах. Технология также может стать альтернативой традиционным методам выращивания монокристаллов, которые ограничивают выбор геометрии изделий и требуют специализированного оборудования.

Для практического внедрения необходимо подтвердить воспроизводимость структуры и механических свойств в крупных деталях, оценить их поведение при длительной эксплуатации и определить экономическую эффективность процесса. Тем не менее работа демонстрирует, что аддитивное производство может использоваться не только для создания сложных форм, но и для целенаправленного управления кристаллической структурой металла.

Если импульсная 3D-печать действительно позволит сочетать масштабируемое производство со свойствами монокристаллов, сможет ли она изменить подход к изготовлению высокотемпературных деталей, которые сегодня приходится получать с помощью более жёстко ограниченных технологий?
