Это не просто альтернатива. Это попытка переписать основы электромеханики.
Как работает электростатический двигатель C-Motive?
В отличие от классических электродвигателей, где вращение создаётся за счёт магнитного взаимодействия между ротором и статором, C-Motive использует притяжение и отталкивание электрических зарядов — то есть, электростатику.
Конструкция:
- Ротор и статор состоят из стандартных многослойных печатных плат (PCB).
- На каждой плате расположены десятки или сотни радиальных медных дорожек, выполненных в форме тонких треугольников, расходящихся от центра.
- Платы уложены в чередующемся порядке: статор — ротор — статор — ротор и т.д., образуя пакет дисков с микронными зазорами между ними.
Принцип действия:
- Статор питается от трехфазного высоковольтного источника (тысячи вольт, частотой в несколько килогерц).
- Каждая третья радиальная дорожка на статоре подключена к одной и той же фазе, создавая вращающееся электрическое поле.
- На роторе дорожки предварительно постоянно заряжены: каждая вторая — положительно, промежуточные — отрицательно (в одной из конфигураций).
- Электрическое поле от статора взаимодействует с зарядами на роторе, вызывая притяжение и отталкивание — и, как следствие, вращение.
Такой подход позволяет избежать использования магнитов, меди в больших количествах и сложных обмоток.
Ключевые особенности и ограничения
Преимущества:
- Отсутствие редкоземельных материалов — важное преимущество с точки зрения устойчивости и геополитики.
- Низкие потери на нагрев (I²R) — особенно при удержании нагрузки. По заявлению компании, потери при статической нагрузке составляют менее 0,2% от полной мощности.
- Высокий крутящий момент на низких оборотах — двигатель может работать без редуктора, что снижает сложность, шум и износ.
- Модульность и масштабируемость — конструкция на печатных платах позволяет масштабировать двигатель от киловатт до мегаватт.
Ограничения:
- Низкие обороты — из-за большого количества сегментов и конструктивных особенностей максимальная скорость ограничена ~500 об/мин.
- Высокое напряжение — для создания достаточного крутящего момента требуются тысячи вольт, что усложняет электронику управления.
- Необходимость диэлектрической жидкости — двигатель должен быть полностью заполнен специальной жидкостью, чтобы:
- предотвратить электрический пробой в микрозазорах;
- повысить диэлектрическую проницаемость и, соответственно, крутящий момент.
Диэлектрическая жидкость: секретный компонент
Жидкость — ключ к эффективности. C-Motive не раскрывает её состав, но в патенте, поданном соучредителем компании Даниэлем Людуа, упоминается:
Жидкий изоамилизоверат с суспензией наночастиц титаната бария (BaTiO₃).
Этот состав обеспечивает:
- Диэлектрическую проницаемость выше 7 (вместо ~2 у масел);
- Прочность на пробой ≥ 10 кВ/мм;
- Низкую вязкость — для уменьшения гидравлического сопротивления;
- Низкую электропроводность — для минимизации утечек;
- Высокую теплоёмкость — для отвода тепла.
Такая жидкость — не просто изолятор, а активный элемент, усиливающий электростатические силы.
Практические образцы и параметры

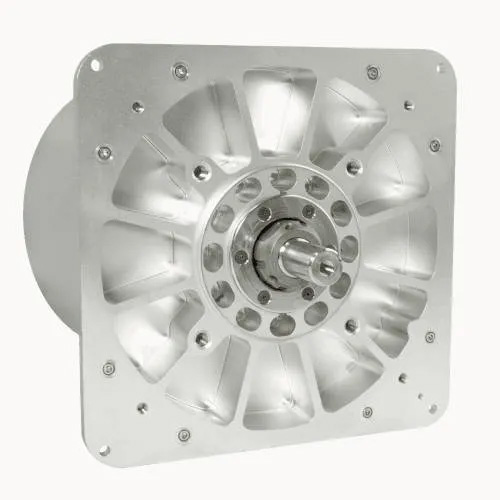

Компания представила два прототипа:
- Диаметр 250 мм
- Мощность: ≥1,5 кВт
- Крутящий момент: ~30 Нм
- Диаметр 500 мм
- Мощность: до 20 кВт
- Крутящий момент: до 400 Нм
Оба двигателя спроектированы для низкооборотных, высокомоментных приложений, где традиционно используются асинхронные двигатели с редукторами.
Применение: где такие двигатели имеют смысл?
C-Motive видит перспективы в отраслях, где важны:
- надёжность,
- энергоэффективность,
- отсутствие редкоземельных элементов,
- работа на низких скоростях с высоким крутящим моментом.
Целевые рынки:
- Промышленные насосы и вентиляторы
- Конвейерные системы
- Компрессоры
- Смесители и мешалки
- Системы водоснабжения и очистки
Такие двигатели могут стать идеальной заменой редукторным агрегатам, сокращая количество движущихся частей и обслуживание.
Технологические вызовы
Несмотря на инновационность, перед C-Motive стоят серьёзные задачи:
- Разработка высоковольтной электроники управления (несколько кВ, кГц), хотя современные SiC-МОП-транзисторы (на карбиде кремния) делают это всё более осуществимым.
- Обеспечение долговечности и герметичности системы с диэлектрической жидкостью.
- Масштабирование производства печатных плат с высокой точностью.
- Преодоление скептицизма инженерного сообщества — ведь электростатические двигатели долгое время считались непрактичными для мощных приложений.
C-Motive бросает вызов доминирующей парадигме: электродвигатель не обязан быть магнитным.
Её подход — пример того, как переосмысление фундаментальных принципов может привести к созданию более устойчивых, эффективных и простых в производстве решений.
Хотя электростатические двигатели вряд ли заменят асинхронные или синхронные машины везде, они могут занять свою нишу — там, где высокий момент, низкие обороты и отсутствие редкоземельных металлов становятся ключевыми преимуществами.
