Двухканальный усилитель для наушников, подключаемых к телефону, с батарейным питанием

Введение

Портативный усилитель для наушников, подключаемых к современным смартфонам, оснaщённым разъёмом USB Type-C, хорошо известен; его можно приобрести по цене от 1000 руб. и выше. Питание такого усилителя и два выходных звуковых сигнала выведены на этот же разъём USB Type-C. Однако до сих пор используются смартфоны и планшеты, оборудованные разъёмом USB Micro, который подобным свойством не обладает. У этих смартфонов и планшетов для подключения к наушникам используется стандартный разъём: гнездо 3,5 мм стерео. Однако, если подключить к этому разъёму даже достаточно качественные наушники, звук будет очень слабым, поскольку активное сопротивление таких наушников составляет 40–60 Ом, на которое подобные смартфоны и планшеты, как правило, не рассчитаны. В связи с этим выпускаются усилители для наушников, укомплектованные аккумулятором, цены на которые достаточно высокие (от 2–3 тысяч рублей и выше). Также выпускаются усилители для наушников, питание которых осуществляется от сетевого напряжения ≈220 В. Цены на подобные усилители начинаются уже от 10 тыс. руб. Автор задался вопросом: а нельзя ли сконструироваать усилитель для наушников своими силами? Тем более что уже имелись достаточно качественные наушники и смартфон, оборудованный аудиовходом 3,5 мм стерео, а разъём USB был как раз Micro. Просмотр схем подобных усилителей из Интернета показал, что подавляющее их большинство основано на дискретных элементах (транзисторах), и эти схемы достаточно сложны и габаритны. Более простое решение – использование мощных ОУ. Но такие ОУ достаточно дороги и также габаритны. Стандартные ОУ в менее габаритных корпусах, например, MSOP или «безногих» QFN, как правило, обеспечивают выходной ток не более 10–20 мА, поэтому обеспечить нагрузку в 40–60 Ом не способны. Однако автор нашёл несколько достаточно мощных ОУ в корпусах MSOP и QFN, выходной ток которых может достигать 250 мА. Одним из таких ОУ является AD853X производства компании Analog Devices. Существует одноканальная версия этого ОУ – AD8531 (в корпусе SOT23-5), двухканальная – AD8532 (MSOP-8) и даже 4-канальная – AD8534 (TSSOP-14). Этот ОУ достаточно скоростной (5 В/мкс, 3 МГц), обеспечивает выходной ток до 250 мА и требует питания напряжением 2,7–6 В. ОУ достаточно распространён, легкодоступен и недорог: AD8531 можно приобрести за 40–60 руб., а AD8532 – за 100–120 руб. Этот ОУ, в частности, как раз предназначен для аудио­применений (Multimedia Audio) и даже как усилитель для наушников (Headphone Driver), что указано в его особенностях, описанных в справочном листке (Datasheet). Там же приведена схема двухканального усилителя для наушников (Figure 44. A Single-Supply, Stereo Headphone Driver), предназначенная для подключения наушников с сопротивлением 48 Ом. Однако эта схема, на взгляд автора, обладает двумя существенными недостатками. Во-первых, в этой схеме ОУ включены как обычные повторители напряжения, т.е. по амплитуде они сигнал не усиливают (у повторителя коэффициент усиления, как известно, равен 1), а усиливают только по току. Во-вторых, поскольку напряжение питания однополярное, ко входу повторителя дополнительно подключён делитель напряжения питания (пополам, т.е. в 2 раза), чтобы напряжение входного и выходного сигналов находилось в пределах напряжения питания. Для этого использованы разделительные конденсаторы как на входе (10 мкФ), так и на выходе (270 мкФ). Если в качестве входных использовать недорогие керамические конденсаторы такой ёмкости, то в качестве выходных необходимо либо использовать достаточно дорогие и габаритные электролитические конденсаторы с низким импедансом (Low Imp) стоимостью 70–100 руб., либо (что существенно лучше) ещё более габаритные и дорогие неполярные аудиоконденсаторы по цене 250–300 руб. за штуку, а поскольку их два, то общая стоимость выходных конденсаторов составит 500–600 руб., что непозволительно дорого. В приведённой далее схеме автора оба этих недостатка сняты, а качество усилителя получилось настолько высоким, что автор этого даже не ожидал.

Принципиальная схема усилителя

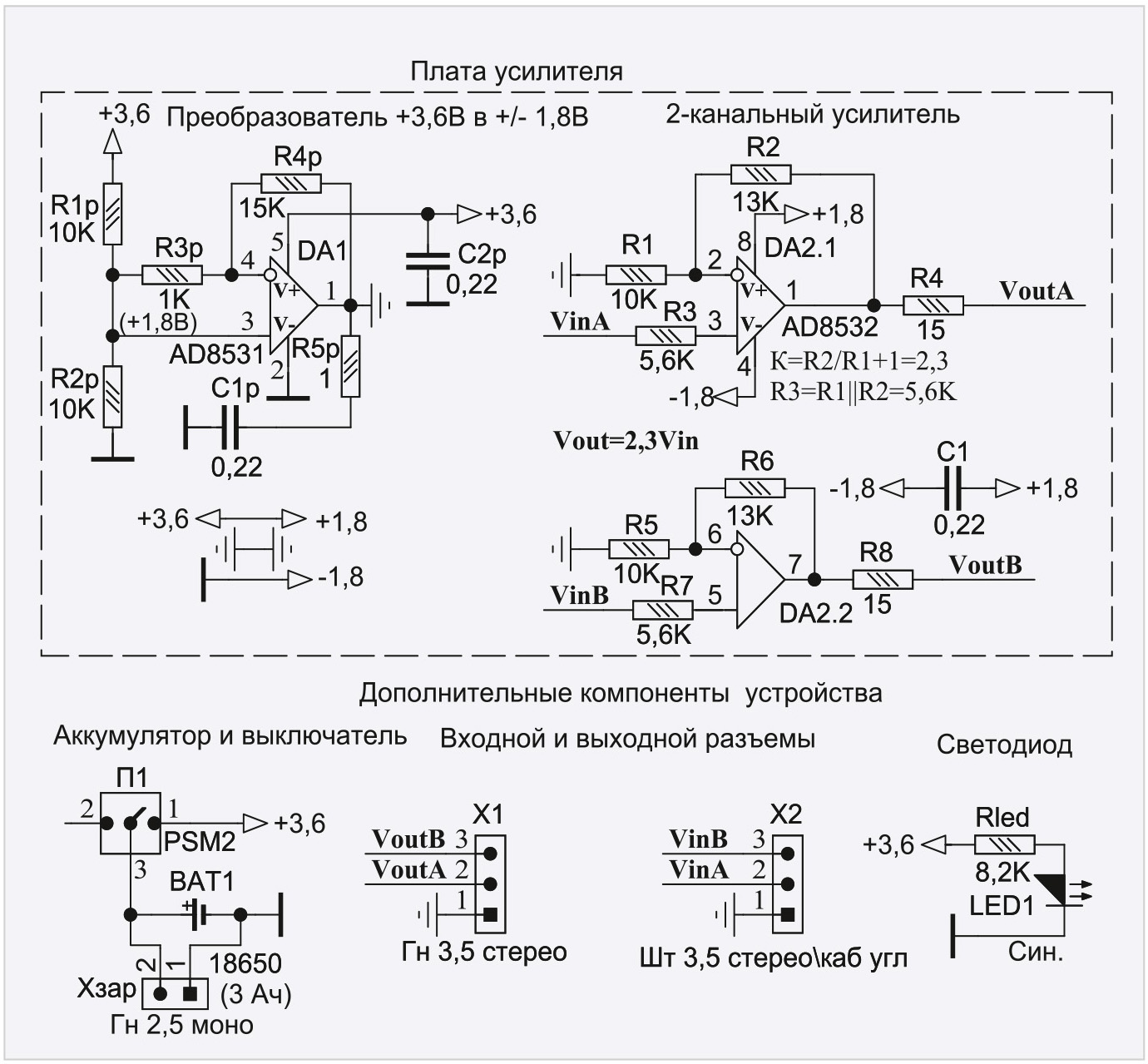

Схема устройства (рис. 1) достаточно проста.

Она состоит из преобразователя однополярного питания в двуполярное (или формирователя искусственной «земли») на базе одноканального ОУ AD8531 (DA1). Схему такого формирователя автор «подсмотрел» в справочном листке (Datasheet) на мощный ОУ LM675 (Figure 3. Generating a Split Supply From a Single Supply). Этой схемой как на LM675, так и на AD8531 (рис. 1) автор уже неоднократно пользовался, и она показала идеальную работу. Как видно из рис. 1, схема состоит из делителя напряжения питания (в 2 раза) с помощью резисторов R1p и R2p, усилителя в 15 раз на ОУ и резисторах R4p и R3p (коэффициент усиления равен: K = R4p/R3p = 15K/1K = 15) и RC-цепочки R5p-C1p, устраняющей самовозбуждение ОУ. Конденсатор C2p блокировочный и положен для штатной работы этого ОУ. Выходное напряжение ОУ как раз и является искусственной «землёй» – перевёрнутая «ёлочка». Если напряжение питания ОУ DA1 составляет, например, 3,6 В, то относительно этой искусственной «земли» образуются два напряжения: +1,8 В и –1,8 В. Этими двумя напряжениями питается сдвоенный ОУ AD8532 (DA2), на базе которого сконструированы два идентичных неинвертирующих усилителя (на DA2.1 и DA2.2) с коэффициентом усиления, равным: K= R2/R1 + 1 (или R6/R5+1) = 13К/10К + 1 = 1,3 + 1 = 2,3. Резисторы R4 и R8 (как и в Datasheet на AD8532) ограничивают выходной ток ОУ, если выходы случайно будут замкнуты на «землю». Конденсатор C1 блокировочный и положен для штатной работы ОУ.

Питается усилитель от аккумулятора 18650 (BAT1 в левом нижнем углу рис. 1) ёмкостью 3 А·ч. Для зарядки аккумулятора используется зарядное устройство (см. далее), которое подключается кабелем к гнездовому аудиоразъёму 2,5 моно (Xзар). Для подключения напряжения аккумулятора к усилителю используется кнопка с фиксацией PSM2 (П1). Подключение усилителя к телефону осуществляется кабелем, на конце которого расположен штекерный разъём 3,5 стерео (X2), а подключение наушников к усилителю – штекером на кабеле наушников, который вставляется в гнездовой разъём 3,5 стерео (X1), расположенный на корпусе усилителя. Для индикации включённого состояния усилителя служит синий светодиод (LED1), который со своим токоограничительным резистором (Rled) подключается к напряжению питания (+3,6 В и «земля»). И последнее, что следует упомянуть о схеме. Отсутствие разделительных конденсаторов позволяет усиливать даже постоянное напряжение или, другими словами, минимальная частота частотного диапазона схемы составляет 0 Гц. Что касается максимальной частоты, то её значение, как будет видно из дальнейшего изложения, составляет 30 кГц (и даже больше) – см. далее. Как видно из рис. 1, схема достаточно проста и поэтому легко разводится (см. далее).

Разводка платы усилителя и её внешний вид

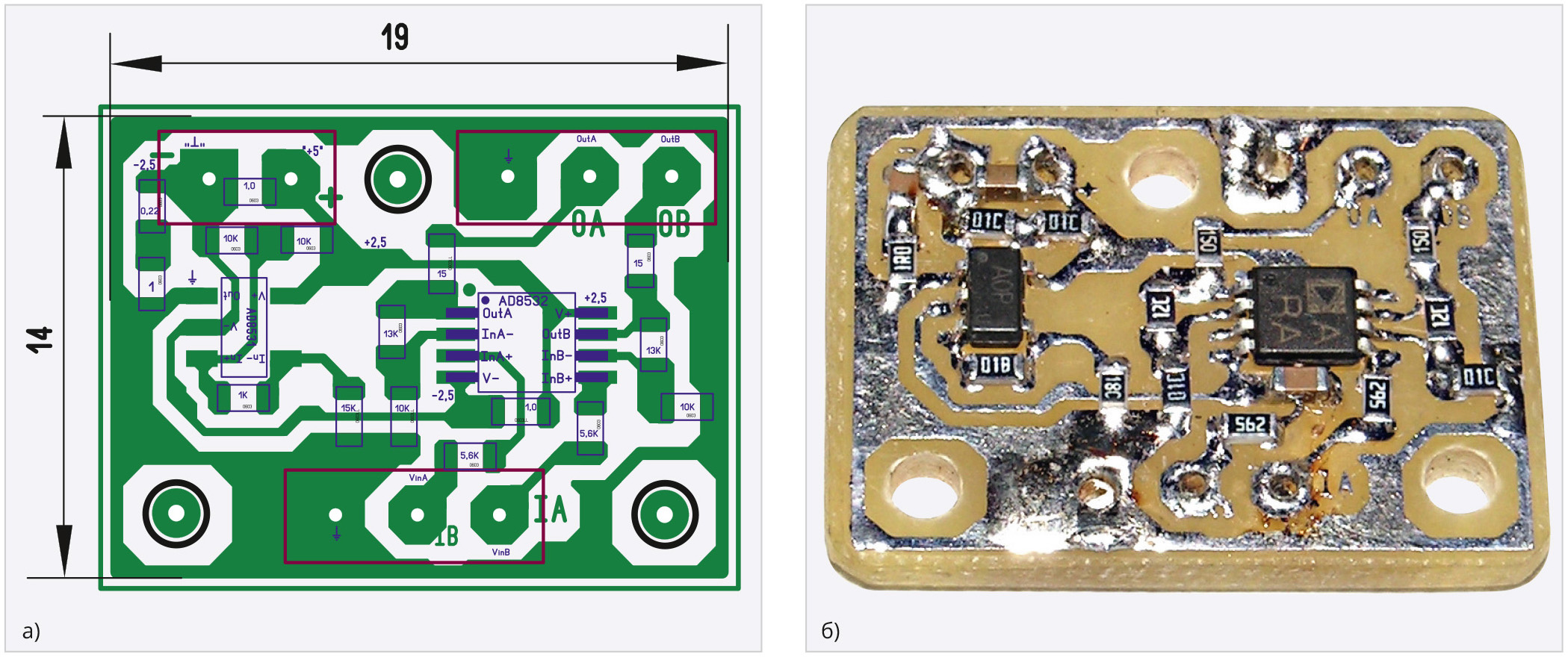

Разводка платы (рис. 2а) сделана автором с помощью программы SprintLayOut 6.0.

Файл разводки в формате *.lay6 приведён в дополнительных материалах на сайте журнала. В связи с простотой схемы разводка сделана односторонней (рис. 2а), а сама плата (рис. 2б) изготовлена на стеклотекстолите толщиной 1,5 мм с односторонним медным покрытием размером 14×19 мм.

Устройство усилителя

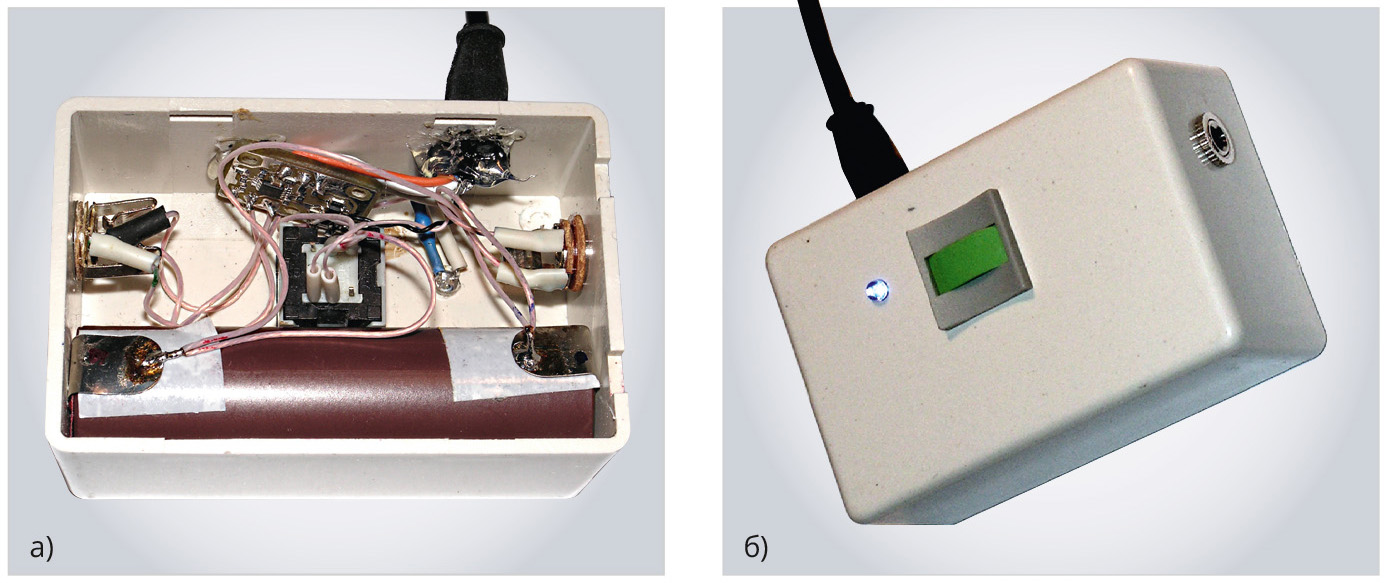

Прибор расположен в пластиковом корпусе марки 20-33 размером 70×45×28 мм с защёлкивающейся крышкой (рис. 3а, б).

Аккумулятор приклеен к внутренней поверхности корпуса тонкой лентой с двусторонним липким слоем. Выходной гнездовой разъём 3,5 стерео и разъём для зарядки аккумулятора – гнездовой разъём 2,5 моно – прикручены гайками к боковым поверхностям корпуса через соответствующие отверстия. Входной разъём (штекер 3,5 стерео) укреплён на одном конце кабеля, а провода второго его конца непосредственно припаяны к соответствующим контактным площадкам платы. Сама плата приклеена к боковой внутренней поверхности корпуса термоклеем.

Этим же клеем укреплены провода кабеля (пропущенного через резиновую втулку) со входным разъёмом. Для кнопки на лицевой поверхности корпуса прорезано прямоугольное окно, в которое она вставлена с натягом (рис. 3а, б). Светодиод вставлен в отверстие, просверленное на лицевой поверхности корпуса (рис. 3а, б). Стоимость комплектующих устройства не более 600–700 руб., в которую включена стоимость корпуса (60 руб.), аккумулятора (200 руб.), разъёмов (3 шт. по 60–80 руб.), кнопки (60 руб.), а также ОУ (60 руб. и 100 руб. – см. выше).

Результаты работы прибора

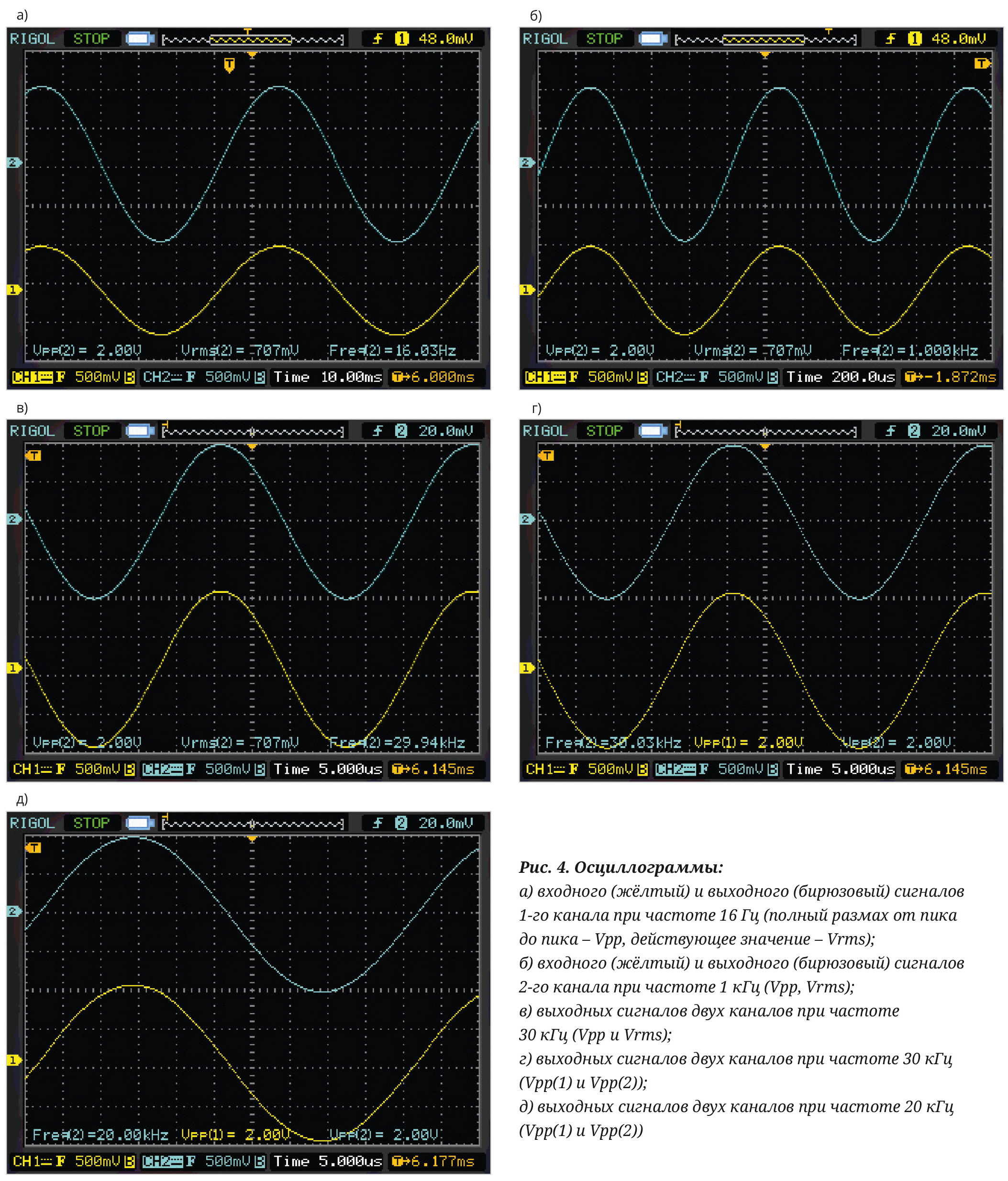

Для проверки синусоидальности выходных сигналов усилителя к его входам был подключён генератор синусоидальных сигналов, описанный автором в [1], a к выходам усилителя и входу генератора (в разных комбинациях) был подключён двухканальный цифровой осциллограф, на котором была выбрана опция с открытыми входами (DC). Оба выхода усилителя были нагружены постоянными резисторами по 50 Ом. Полученные осциллограммы (рис. 4) показывают, что при частотах 16 Гц, 1 кГц и 30 кГц выходные сигналы строго синусоидальны, о чём свидетельствуют измеренные осциллографом амплитуда сигнала в 1 В (она равна половине размаха – Vpp = 2 В, т.е. 1 В) и соответствующee ей действующее значение (Vrms = = 0,707 В).

Как известно, если сигнал синусоидален, то действующее значение Vrms = Vamp/√2 ≈ 0,707×Vamp, где Vamp – амплитудное значение сигнала. Если подсчитать относительную ошибку Vrms, учитывая, что 1/√2 ≈ 0,707106, то можно получить: (0,707106 – 0,707)/0,707106 × 100% ≈ 0,015%. В справочном листке на AD8532 приведено значение коэффициента нелинейных искажений + шум (КНИ+Ш – THD +N) для схемы усилителя для наушников (Figure 44), которое составляет менее 0,3%. Однако, судя по приведённым осциллограммам и расчёте относительной ошибки для Vrms, у схемы автора КНИ+Ш на порядок меньше. Кроме того, поскольку схема рис. 1 может усиливать даже постоянное напряжение, т.е. минимальная частота составляет 0 Гц, схема легко пропускает самые низкие частоты (например, 16 Гц – рис. 4а).

Зарядка аккумулятора

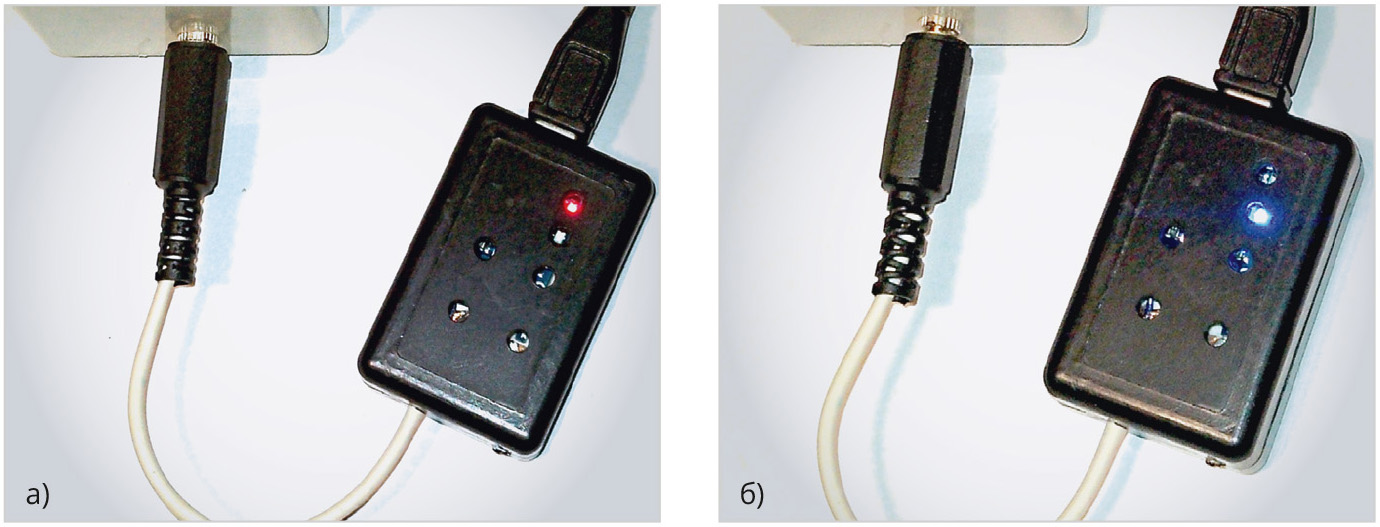

К разъёму Xзар (рис. 1) ответным разъёмом (штекером 2,5 моно) подключается кабель, второй конец которого подключается к плате зарядного устройства на базе специализированной микросхемы TC4056A, оборудованной разъёмом USB Micro для подключения к ней устройства для зарядки телефона с выходным напряжением 5 В. Здесь следует заметить, что на плате с TC4056A по умолчанию установлено максимальное значение зарядного тока в 1 А. Такой ток обеспечивают далеко не все зарядные устройства для телефона. Кроме того, при токе 1 А плата с TC4056A достаточно сильно нагревается и может выйти из строя от перегрева. Поэтому, если использовать зарядку для телефона (или, например, для зарядки аккумуляторов IQOS), обеспечивающую ток 1 А (или более), то плату необходимо установить на радиатор. Для этого автор использовал миниатюрный пластиковый корпус размером 45×30×16 мм, состоящий из двух половин, которые защёлкиваются между собой (рис. 5).

В одну часть корпуса в качестве радиатора установлена медная пластина толщиной 2 мм и размером несколько большим, чем сама плата. Эта пластина прикручена к корпусу четырьмя винтами М2, для чего в ней просверлены отверстия и нарезана соответствующая резьба. Чтобы пластина не касалась корпуса, между ними в качестве толстых шайб установлены 4 гайки М3. Плата приклеена к пластине гибкой термопрокладкой с двусторонним липким слоем. К выходным контактам платы одним концом припаян двухпровод­ный кабель, который дополнительно укреплён каплей термоклея, а на другой его конец припаян аудиоразъём – штекер моно 2,5 мм, который подключается к ответному разъёму прибора (Xзар, рис. 1). Для разъёма USB Micro в верхней половине корпуса прорезано небольшое окно. Для доступа воздуха внутрь корпуса в обеих его половинах просверлены по 4 отверстия. Кроме того, для того чтобы наблюдать за процессом зарядки, на плате расположены два светодиода, красного и синего цветов, а в корпусе просверлены ещё 2 отверстия как раз над этими светодиодами, чтобы их можно было увидеть. Когда идёт процесс зарядки, горит красный светодиод (рис. 5а). По окончании зарядки красный светодиод гаснет и зажигается синий (рис. 5б). Зарядку аккумулятора необходимо производить при выключенном приборе.

Если же зарядка для телефона обеспечивает ток не более 0,5 А, то радиатор не нужен, так как в этом случае нагрев платы небольшой; правда, время зарядки аккумулятора будет существенно больше.

Если, например, активное сопротивление наушников составляет 50 Ом, то с учётом R4 и R8 по 15 Ом каждое (рис. 1) полное активное сопротивление нагрузки составит: 50 Ом + 15 Ом = 65 Ом. При максимальной амплитуде выходного сигнала в 1 В выходной ток составит: 1 В / 65 Ом ≈ 15 мА, а для двух каналов около 30 мА.

Потребление тока микросхем и светодиода мало, и его можно не принимать в расчёт. Учитывая, что ёмкость аккумулятора составляет 3 А·ч, или 3000 мА·ч, время непрерывной работы прибора при полностью заряженном аккумуляторе составит: 3000 мА·ч / 30 мА ≈ 100 часов. О степени заряженности аккумулятора можно следить по яркости свечения светодиода прибора (рис. 3б). Если он светится недостаточно ярко, аккумулятор следует подзарядить.

Работа прибора с телефоном и наушниками

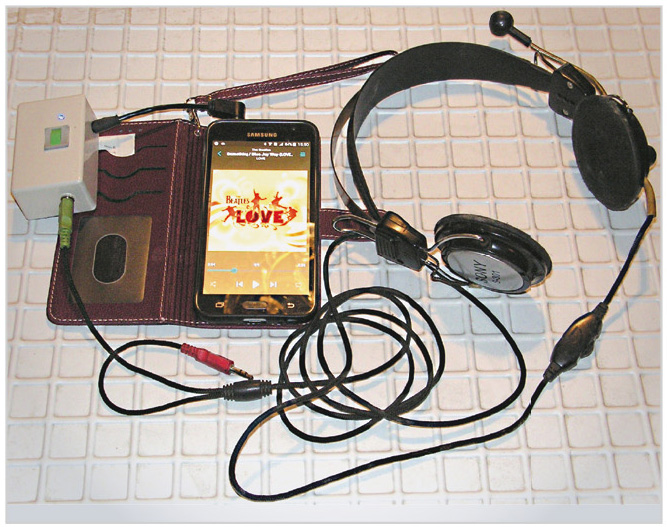

Напоследок автором приведена фотография усилителя, подключённого к телефону и наушникам при воспроизведении фонограммы (рис. 6).

Автор прослушал несколько фонограмм и убедился в высоком качестве их звучания.

Заключение

Применение относительно мощных и скоростных ОУ AD8531 и AD8532 позволило сконструировать компактный недорогой усилитель для наушников высокого качества. Питание усилителя от аккумулятора 18650 сделало возможным его непрерывную работу до 100 часов. Кроме того, автономность усилителя позволяет брать его с собой и прослушивать фонограммы с телефона в дороге. Автор рекомендует это устройство для самостоятельного изготовления.

Литература

1. Кузьминов А. Генератор гармонических колебаний звукового диапазона на базе синтезатора частоты AD9837B, микроконтроллера EFM8SB10 и LCD Nokia-5110 с батарейным питанием // Современная электроника. 2023. № 6.
