На основе архивных экспериментальных данных АЧХ поля атмосфериков, полученных на авроральных обсерваториях ПГИ (Ловозеро и Баренцбург), и сейсмических архивных данных Kahramanmaras (Турция) в статье показано, что вариации АЧХ как для пространственных, так и для поверхностных волн поля атмосфериков при суточном усреднении совпадают с временны́ми вариациями сейсмической активности. Следует отметить, что в данной работе были использованы только те данные, которые получены, когда исследуемая область находилась в тени Солнца, чтобы исключить её влияние на параметры волновода Земля – ионосфера. Высказано предположение, что фактор, влияющий на указанные явления, имеет одну и ту же природу – магнитное поле Земли.
Предложенная в статье тематика вызвана остротой положения в области сейсмических исследований, которое проявилось катастрофическими последствиями землетрясений [Турция, Сирия (февр. 2023)]. Печальные последствия землетрясений показали, что в мире отсутствует надёжный прогноз и оповещение этих разрушительных природных явлений.
В популярной научной литературе отмечалось, что одним из многих факторов, влияющих на землетрясения, является сложная планетарная структура магнитного поля, окружающего Землю.
В 1983 г. появились научные работы [1, 2], связанные с тематикой природы естественных электромагнитных излучений КНЧ-ОНЧ диапазона (0,3 ÷7,5 кГц) и сейсмической активностью. Авторами [2] показана возможность экспериментального обнаружения по спутниковым данным электромагнитного низкочастотного излучения над эпицентральной областью готовящегося землетрясения. В частности, обнаружено аномальное возрастание низкочастотных излучений в верхней ионосфере за несколько часов до и после сильных землетрясений.
Цель данной работы состоит в том, чтобы дополнить имеющийся научный материал по сейсмологии дополнительными экспериментальными данными, связанными с вариациями АЧХ поля атмосфериков и сейсмической активностью Земли.
Статья построена на основе экспериментальных данных АЧХ поля атмосфериков, полученных на обсерваториях ПГИ, и архивных данных сейсмической активности (Turkey, Kahramanmaras) [3] и не претендует на их научную интерпретацию.
Поле атмосфериков – это сигнал, формируемый спектром излучаемых молнией волн, который имеет интерференционный характер, обусловленный суперпозицией прямой волны, распространяющейся вдоль поверхности Земли, и волн, отражённых от ионосферы [4].
Известно [5], что спектральные характеристики поля атмосфериков (п. а.) позволяют получать информацию как о свойствах распространения радиоволн, входящих в их спектр, так и о свойствах среды распространения сигнала, какой является волновод Земля – ионосфера.
Основными факторами, влияющими на АЧХ поля атмосфериков, являются солнечная активность (корональные выбросы, электромагнитное излучение) и вариации магнитного поля Земли [4].

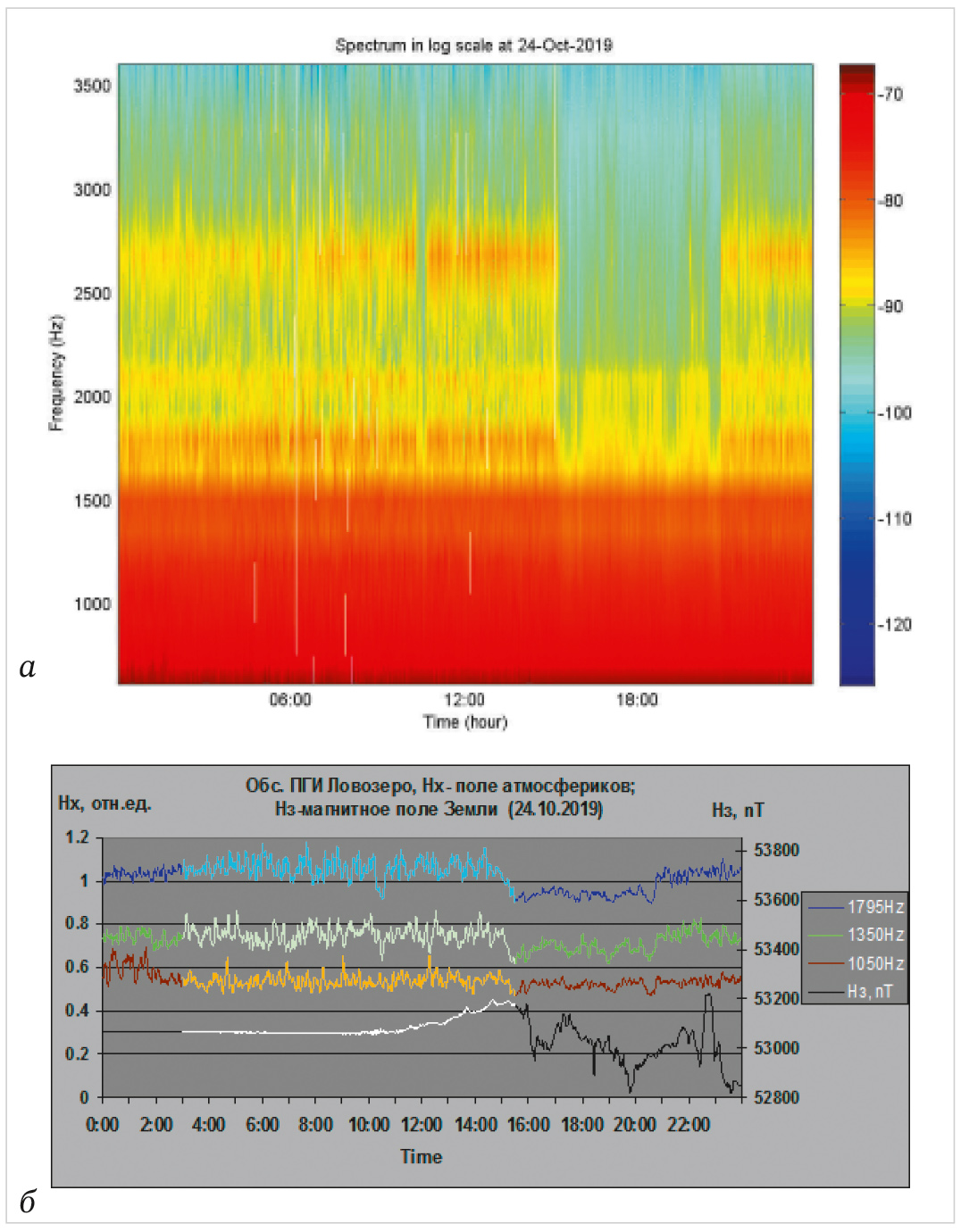

Экспериментальные результаты (рис. 1, 2), полученные на разнесённых по широте авроральных обсерваториях ПГИ Ловозеро (67,97N, 35,08E) и Баренцбург (78,08N, 14,22E), подтверждают известный факт, что геомагнитное поле существенно влияет на свойства волновода Земля – ионосфера на ночной стороне и почти не влияет на дневной [5].

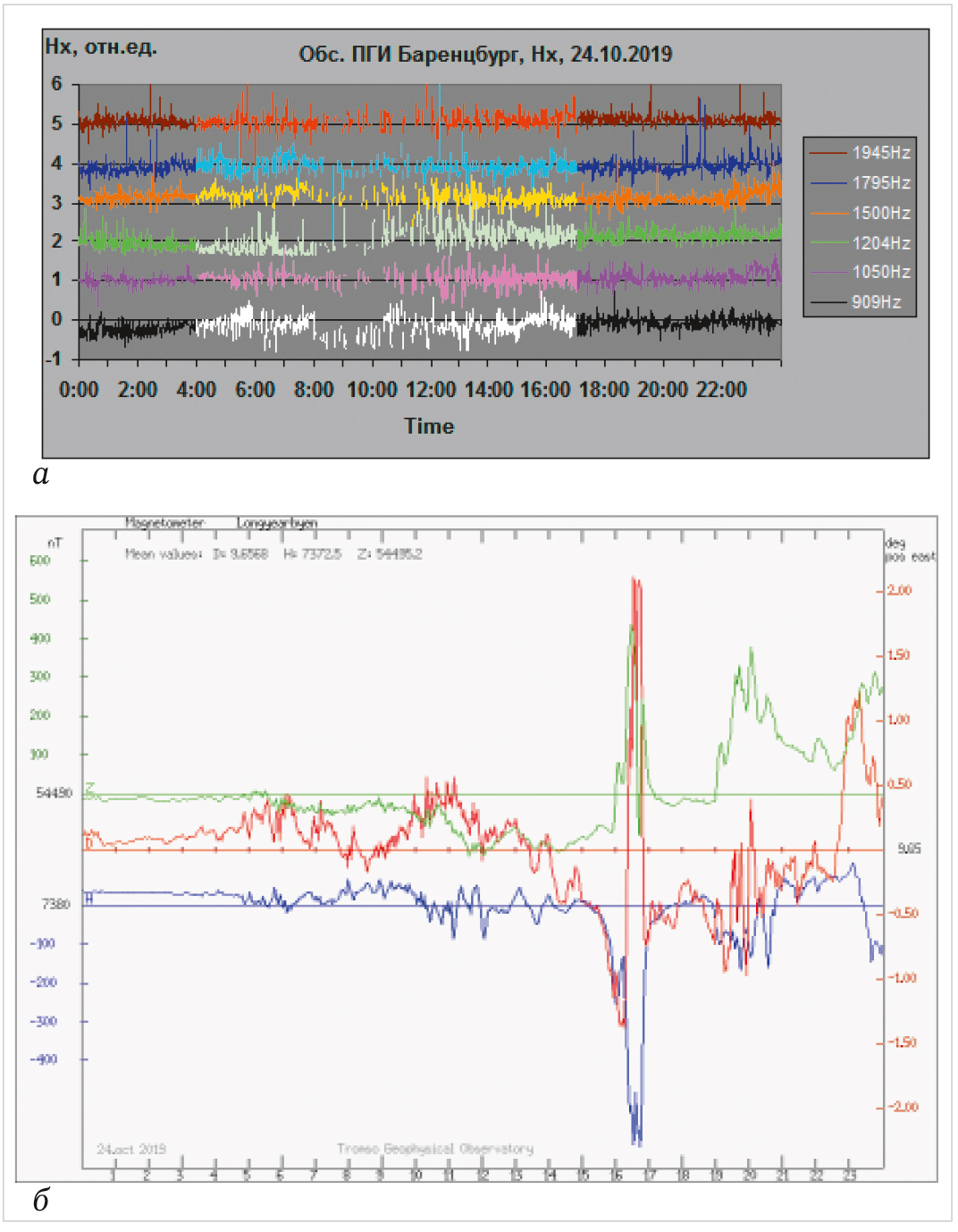

В отличие от обс. Ловозеро (рис. 1 а, б), где наблюдается широкополосное поглощение сигнала п. а. в диапазоне частот ∆F = (1050÷3600) Гц, на обс. Баренцбург (рис. 2а) наблюдаются вариации критической частоты волновода Fкр ≈ (1204÷1795) Гц.
Различная реакция АЧХ поля атмосфериков, одновременно зарегистрированного на двух обсерваториях, отражает сложную структуру магнитного поля Земли: наличие областей замкнутых силовых линий и областей разомкнутых силовых линий на широтах [6].
Светлый оттенок приведённых графиков (рис. 1а, 2а) отображает отрезок времени, когда область наблюдений п. а. была освещена Солнцем.
В данной работе использованы архивные сейсмические данные Kahramanmaras (Турция, 38,06°N/36,537°E) [1] и архивные данные поля атмосфериков, зарегистрированных на обс. ПГИ Ловозеро (Мурманская обл., 67,97N, 35,08E) и Баренцбург (арх. Шпицберген, 78,08N, 14,22E).
В связи с тем, что землетрясения происходят достаточно редко и частота повторений лежит в широких пределах (сутки, месяцы, годы), для анализа данных п. а. были выбраны два двухмесячных временны́х интервала при суточном времени усреднения:
Сейсмическая временна́я зависимость («quakes») была построена на основе данных землетрясений мощностью 4+ баллов [3].
Для того чтобы оценить пространственную избирательность источников, сопутствующих землетрясению и вариациям п. а., в данной работе представлены АЧХ электромагнитного поля атмосфериков с ортогональных направлений Hx, Hy.

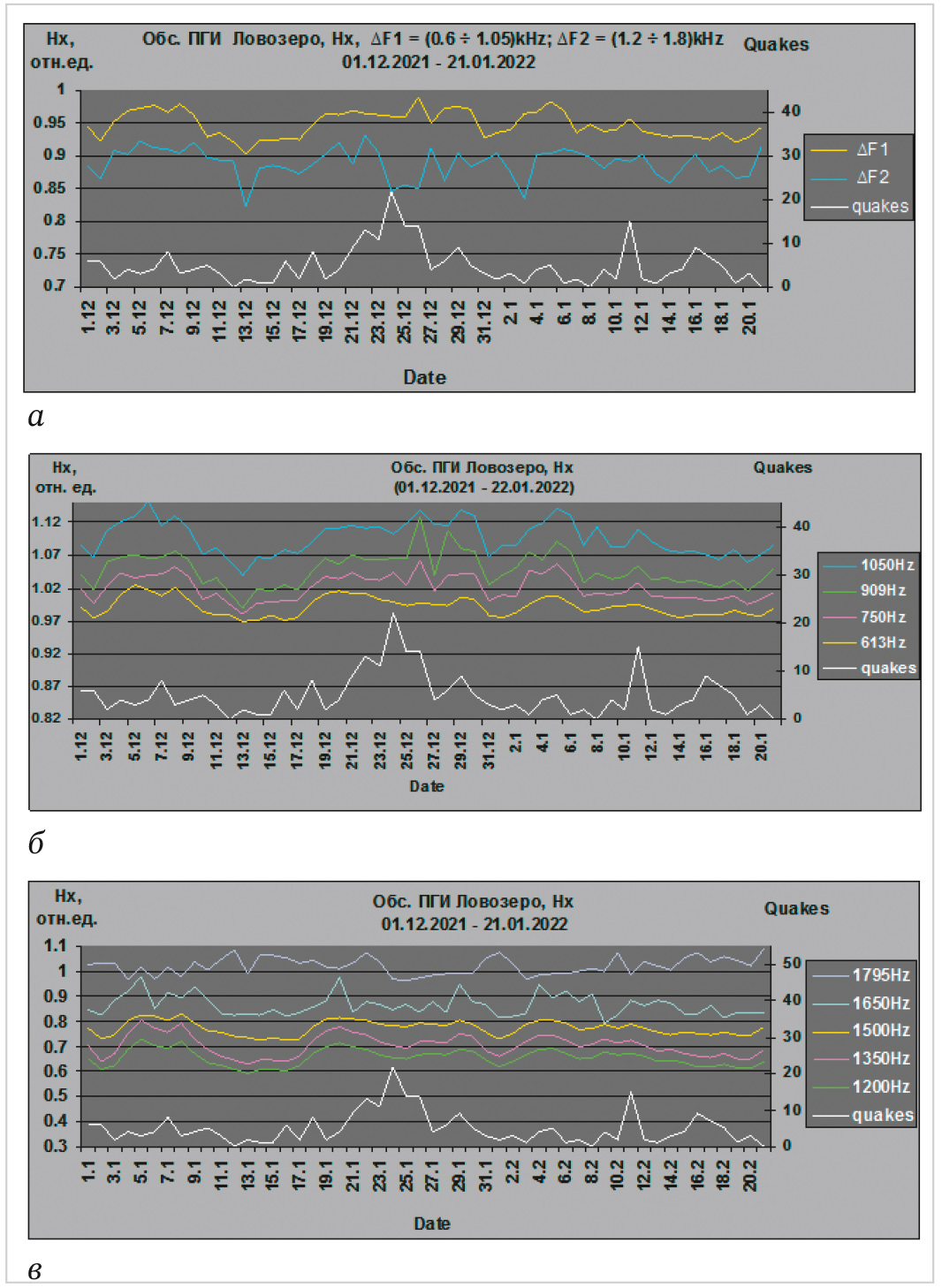

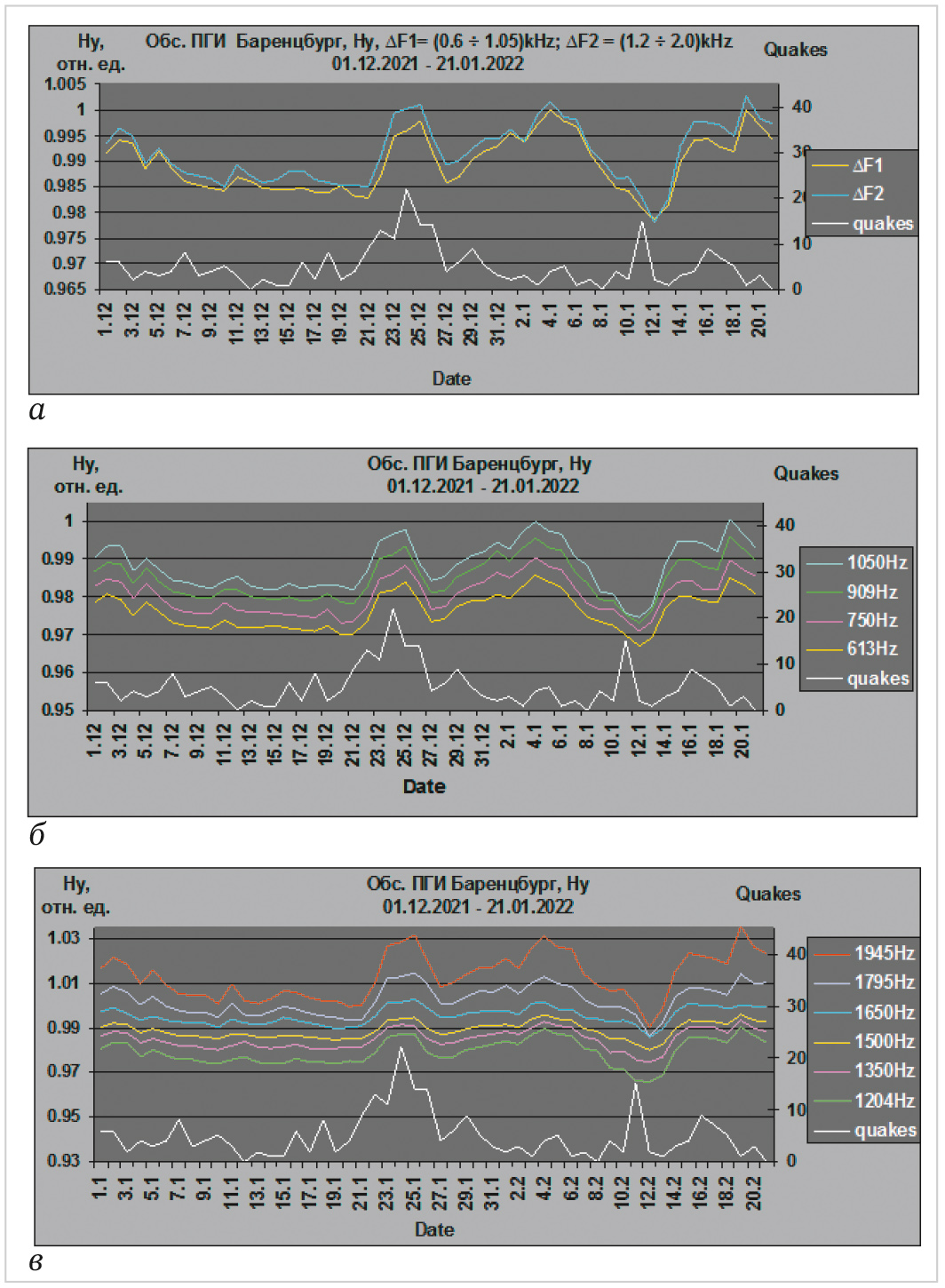

На рис. 3–5 представлены синхронные записи сейсмической активности («quakes») и АЧХ ортогональных магнитных компонент Hx, Hy поля атмосфериков при различном частотном разрешении (∆200 Гц ∕ ∆400 Гц) отдельно для поверхностных волн волновода [∆F1 = (0.6÷1,2) кГц] и пространственных волн [∆F2 = (1,2÷1,8) кГц].
Следует ещё раз подчеркнуть, что в данной работе были использованы только те экспериментальные данные п. а., которые получены, когда исследуемая область находилась в тени Солнца, чтобы исключить её влияние на параметры волновода Земля – ионосфера.

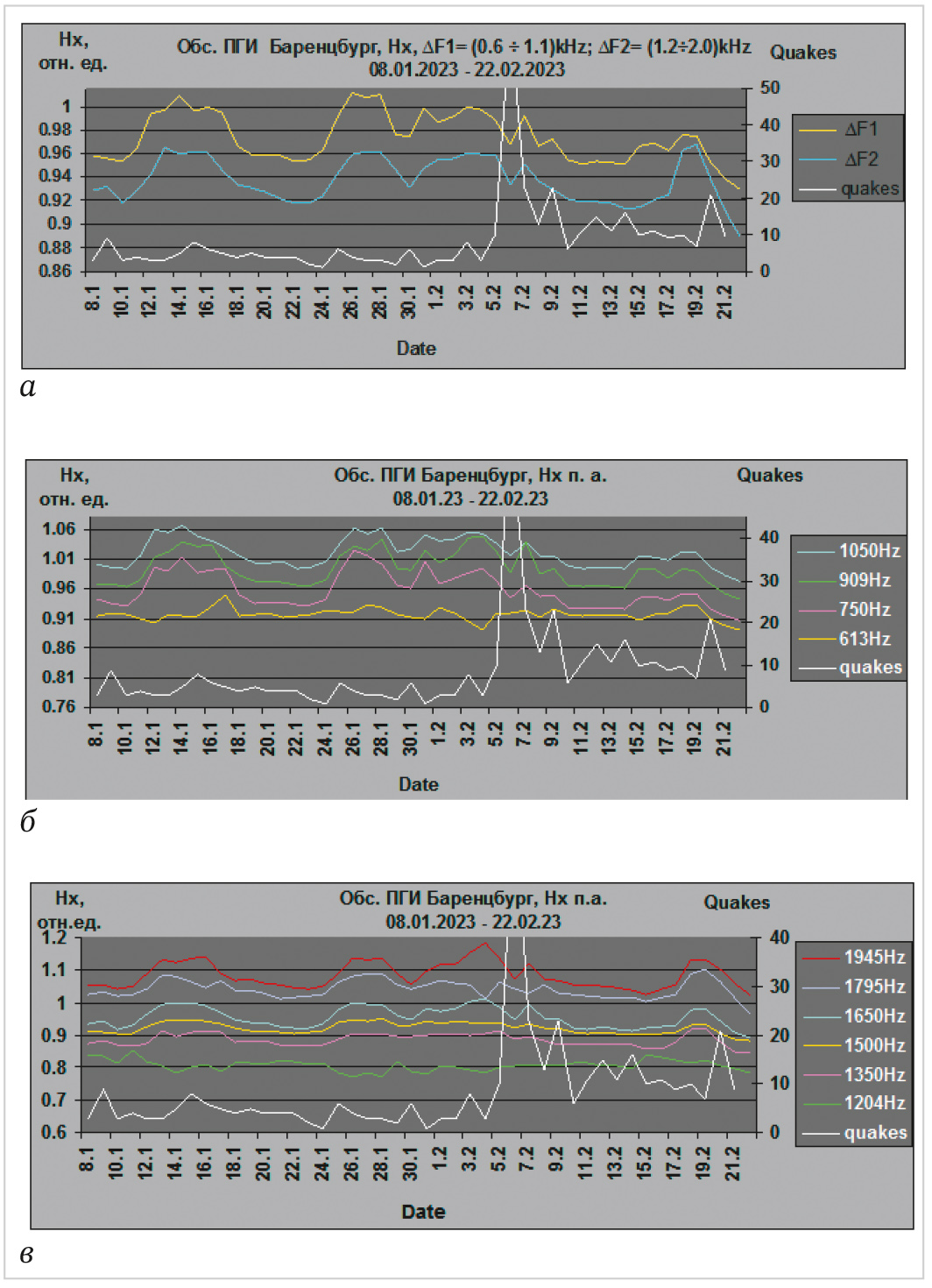

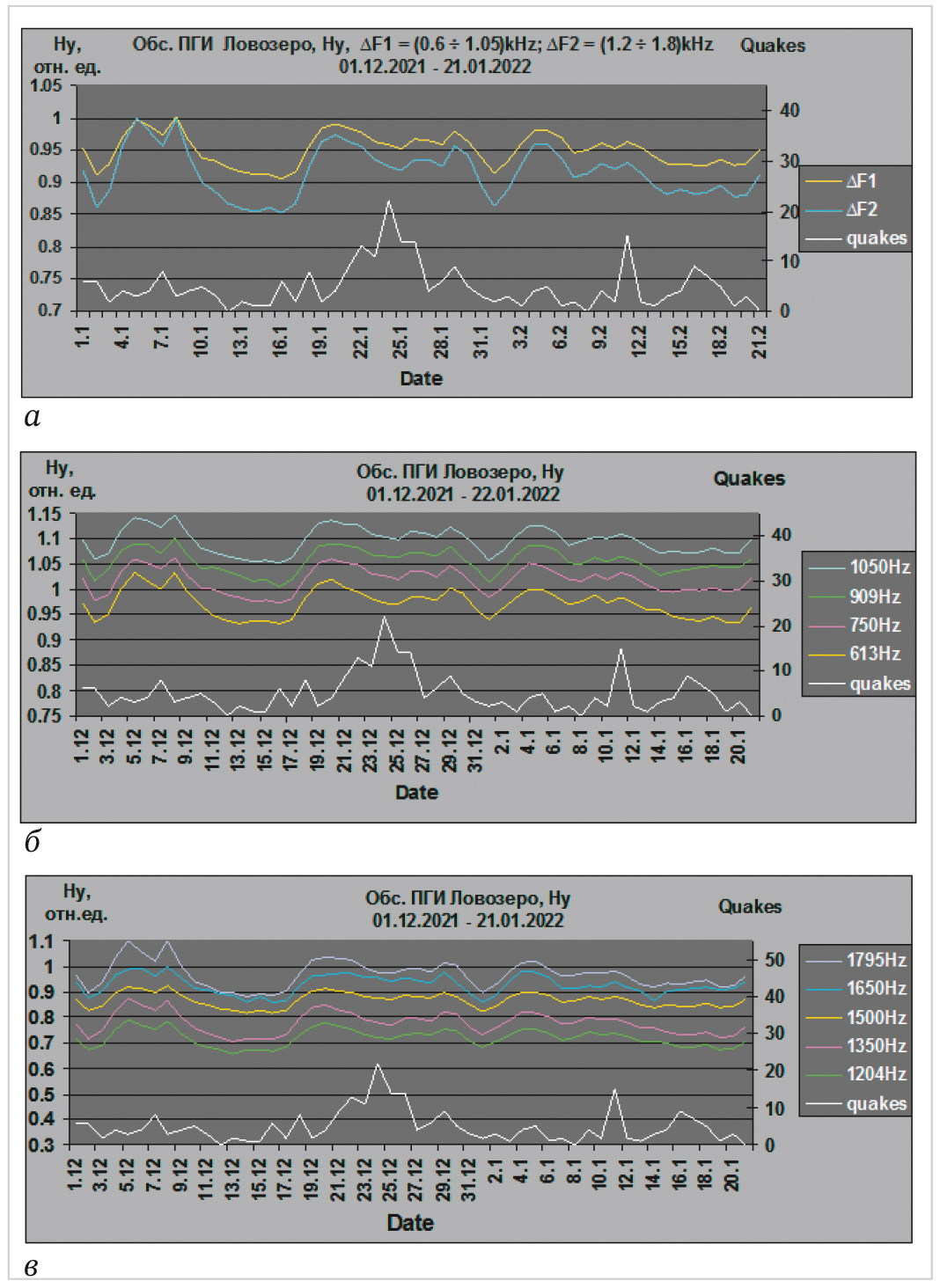

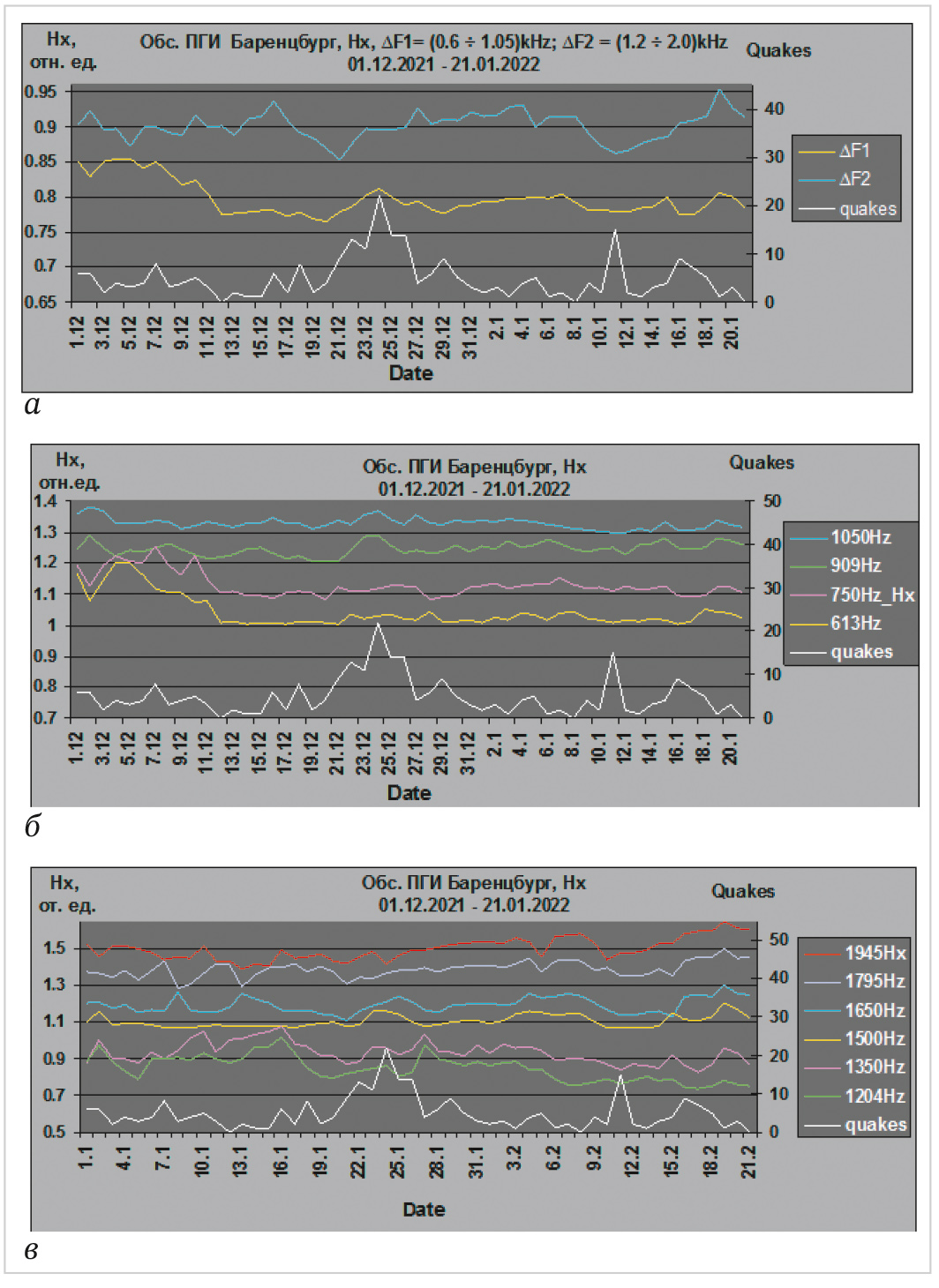

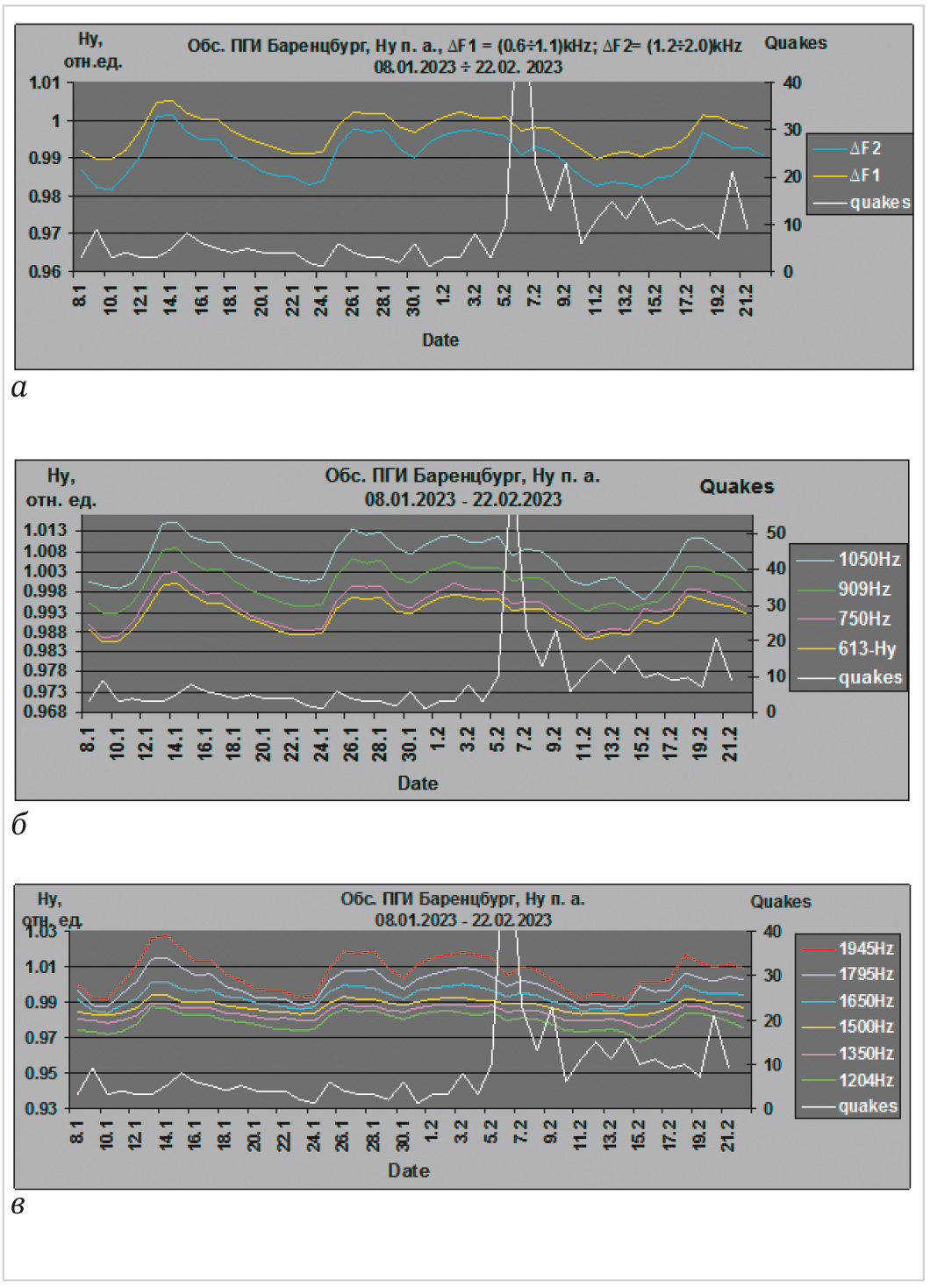

Анализ представленных экспериментальных данных (рис. 4–8) показал, что вариации АЧХ как для пространственных, так и поверхностных волн поля атмосфериков при суточном усреднении совпадают с временны́ми вариациями сейсмической активности. Это позволяет предполагать, что фактор, влияющий на эти явления, имеет одну и ту же физическую природу – магнитное поле Земли.
Техническое описание используемой аппаратуры для приёма и регистрации электромагнитного поля атмосфериков приведено в [10–14].
Надеюсь, что данный материал будет полезен сейсмологам.
