В статье рассматриваются попытки деанонимизации лиц на основе анализа цифровых данных видеоизображений алгоритма Виолы-Джонса, а также методы, применяемые активистами, ратующими за неприкосновенность частной жизни.
Не всем нравится, что каждый их шаг могут фиксировать с помощью видеокамер и анализировать. Однако в нашем современном мире с большой турбулентностью подобные тенденции – логичный процесс. Когда-то фермеры на Среднем Западе США бастовали против расширения сети железных дорог. Извозчики на лошадях, запряжённых пролетками, двуколками, каретами, чувствовали угрозу в первых автомобилях. В обозримом прошлом, да и теперь словесным нападкам подвергаются ГМО-продукты. Новое всегда вызывает настороженность. В социуме неизбежно возникают группы по интересам, поддерживающие и протестующие против инноваций, когда видят в них – в соответствии со своим местом в социуме и мировоззрением – угрозу личной безопасности. Очень важно видеть и, главное, соблюдать «рамки» использования средств видео- (и иного) контроля в общественных местах. Именно это правовое «поведение» даёт некоторую гарантию и ещё больше надежды на то, что, с одной стороны, защита правопорядка, анонсированная на пользу в первую очередь гражданам, будет лучше организована, а с другой стороны, интересы людей не будут нарушены в правовом поле.
Одним из способов контроля ситуации в общественных местах, осуществляющегося в режиме реального времени с фиксацией записи в цифровом виде, является видеонаблюдение. Считается, что, чем больше видеокамер установлено, чем бо́льшая «зона покрытия» обеспечена, тем больший контроль можно осуществить дистанционно и тем быстрее оперативно реагировать на «вызовы времени». Такова одна из важных, пусть и косвенных, причин в обосновании прошедшей реформы МВД со значительным сокращением аттестованных сотрудников. Поэтому количество установленных в России видеокамер – в общественных местах, в подъездах, на дорогах – огромно и продолжает расти. Но кто сказал, что системы анализа данных могут определять только лица? Идентифицировать человека можно многими способами. Созданы алгоритмы, учитывающие одежду, походку, биометрическую информацию, а в перспективе системы контроля и безопасности дистанционно будут определять частоту сердечных сокращений и комплексно анализировать все данные, минимизируя ошибки в определении конкретного человека по его видеоизображению и другим «внешним» данным. Поэтому видеокамеры – лишь элемент системы с высокой интеграцией, впрочем, элемент очень важный, ибо от качества «картинки», способности функционировать в условиях непогоды (туман, осадки), загрязнения (ветер, способствующий пыли) и в условиях ограниченной освещённости зависит результативность всей системы.
Далеко не каждый человек, кто противится «контролю со стороны», в какой бы форме он ни осуществлялся, – правонарушитель. Вообще непримиримых борцов с условной «системой» много, а гарантией безопасности для окружающих является их действие в правовом поле. На этой зыбкой почве можно существовать и взаимодействовать. «Я не люблю, когда мне лезут в душу, особенно – когда в неё плюют», – пел Владимир Высоцкий. Существует право на перемещение, личную жизнь и пр., закреплённое в основном законе страны. При этом защита персональных данных, мягко говоря, несовершенна. Отчего же обо мне собирают информацию без моего согласия, недоумевает законопослушный гражданин, желающий – это его право – оставаться анонимным или неузнанным хотя бы на улице. Оставим за рамками статьи обсуждение мотивации – кому и зачем это надо – и рассмотрим часто встречающиеся (типичные) методы, применяемые «для защиты от камер», а также методы усовершенствования систем видеонаблюдения для купирования подобных методов.
На рис. 1 представлен пример раскраски лица с помощью средства для неэлектронного сканирования отпечатков пальцев.
Итак, чередование широких чёрных и белых полос, визуально «ломающих» изображение, что мешает корректному определению его размеров, чёлка, закрывающая глаза, и выдающиеся надбровные дуги, узор, нанесённый на скулы, – не помогут. Макияж привлекает внимание и требует времени для его нанесения. Смена имиджа могла обмануть камеры наружного наблюдения, а этим арсенал правоохранителей отнюдь не исчерпывался.
Плащи, накидки, надвинутые на голову капюшоны, в том числе сделанные из материала, не пропускающего тепловое излучение, помогут защититься от видеокамер. Так можно частично укрыться даже от инфракрасных камер, но столь плотно «укрытый» человек в общественных местах привлекает к себе значительное внимание. Такой метод хорош или при разовом использовании, или в то время, когда все пользуются им. Ведь и раскрытый зонт защищает от видеокамер, особенно в движущейся массе на улице (все с зонтами – «сплошное покрытие»), но человек, скрывающийся под зонтом в безоблачную погоду (кроме случаев защиты от солнечного удара), подозрителен априори. К нему, возможно, подойдут сотрудники охраны правопорядка для уточнения данных.

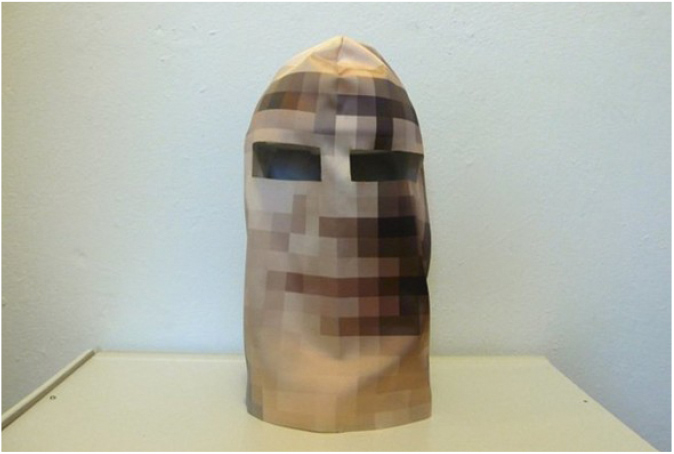

Да, относительно надёжный способ скрыть лицо – сочетание капюшона и больших очков. Лыжная маска, обмотанный вокруг головы шарф или даже пакет с дырками для глаз защищают от популярных систем видеоаналитики. С той же эффективностью они привлекают внимание других людей, особенно охранников и полиции.
Таким образом, результативность метода зависит от того, какое оборудование экспериментатор намерен «обойти». В современных видеокамерах, применяемых в системах безопасности, предусмотрена функция HLC (High light compensation – компенсация яркой засветки). Технически и упрощённо происходит так: в автоматическом режиме «сканирования» рабочей зоны перед объективом отслеживается точка яркой засветки и делается повторный кадр с игнорированием данных от ячеек матрицы в том же месте.
Если речь идёт о видеокамерах условно старого образца 10-летней давности, шансы обмануть их есть.
В некритичных местах, обзоре придомовой территории, на дорогах второстепенного значения, в некоторых ТСЖ используют условно старое оборудование, экономя на его замене. Но в критичной инфраструктуре, в том числе в метро, за сменой оборудования следят ответственно, и там условный способ бесполезен. Кроме того, в некоторых случаях ИК-светодиоды, вмонтированные в очки или расположенные вокруг лица (воротник, капюшон, шапка), не только не скрывают лицо, но и подсвечивают его, обеспечивая более чёткую картинку. Ибо для «засветки лица», чего добивается условный экспериментатор, необходимо смотреть прямо в объектив камеры, а это нечасто случается.
Одна из условных разновидностей метода «засветки» видеокамеры направленным точно на объектив лучом портативного электронного квантового генератора – таково технически точное название «лазерной указки» – и вовсе бесполезно. Светить «лазерным лучом» надо прямо в камеру, но для этого нужно чётко попасть в объектив. Кроме того, современные видеокамеры, с учётом сказанного выше и для защиты от простых методов влияния, оснащены системой цветовых фильтров перед объективом, поэтому ни «лазерный луч», ни принудительная ИК-подсветка вокруг лица объекта им не помеха.

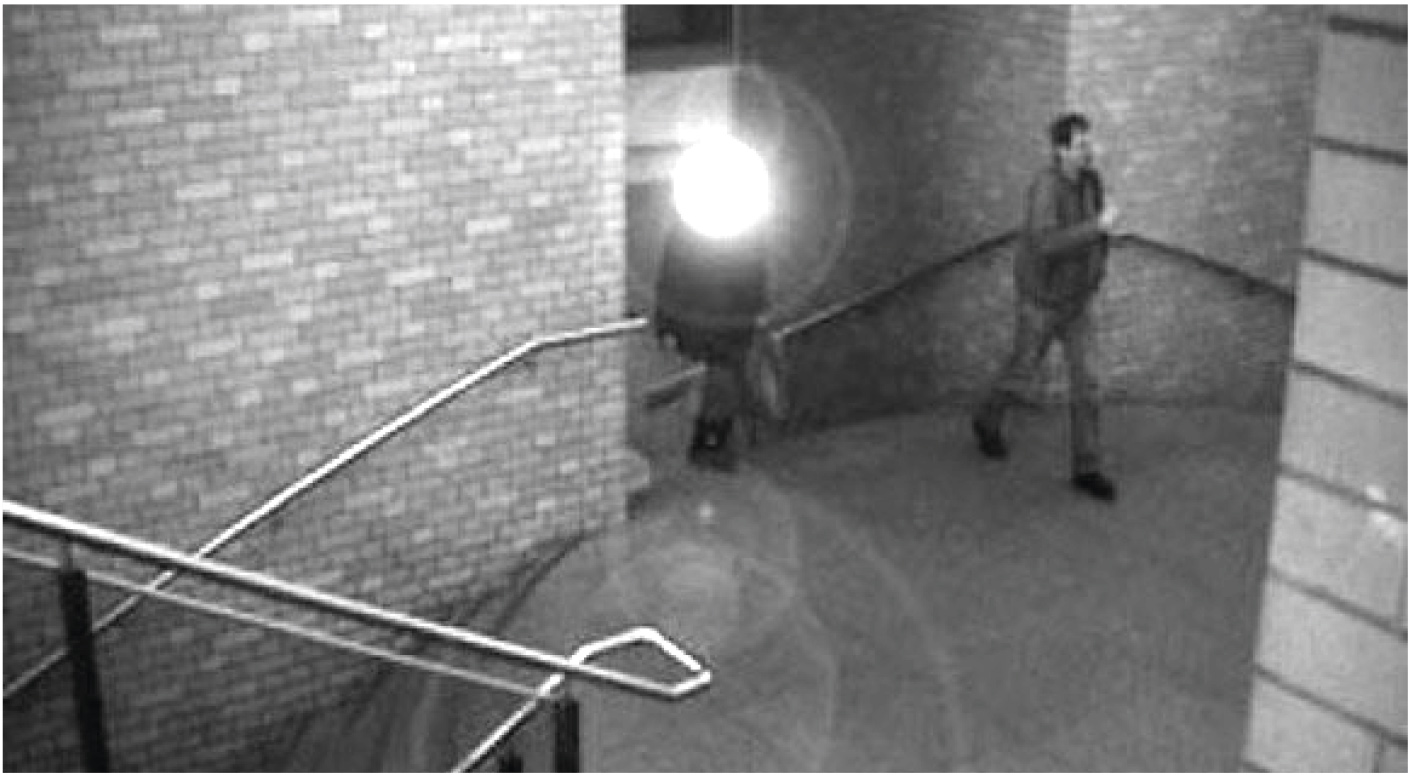

Массивные очки с затемнёнными стёклами и специально подобранным паттерном негативно воздействуют на нейросеть, распознающую лица. К примеру, в 2015 году выпущены очки Privacy Visor с системой линз, отражающих, преломляющих и поглощающих свет. Такая технология не позволяет камере сфокусироваться, «размывает» область вокруг глаз, формируя электронное изображение намного ярче оригинала, по сути, превращая его в «пятно засветки» в области лица – см. рис. 4.
Были проведены эксперименты – их результаты есть в открытом доступе, – уточнившие выводы: система успешно анализирует в цифровом виде изображение – определяет человека в солнцезащитных очках, но некорректно – с ошибками идентифицирует обладателя «новой модели». Однако за семь прошедших лет алгоритмы опознавания видеоизображений преодолели и этот «защитный» механизм любителей анонимности.
Можно ли остаться невидимым при применении тепловизора?
Тепловизор, как электронное устройство, преобразующее сканированный температурный фон в визуальную картинку на дисплее, применяют в том числе охотники в составе индивидуального устройства наблюдения или как элемент интегрированной электронной системы наблюдения. Отдельные виды специализированных устройств могут видеть даже сквозь стены толщиной 1-2 кирпича. Устройства могут работать в разных режимах – контроль общего фона (слабый ИК-сигнал) и узконаправленный (мощный). Когда охотник сканирует участок природы в режиме поиска животного, используется общий режим. Когда объект уже определён, переходят в режим узконаправленного сканирования для определения характеристик. Как разновидность поискового электронного устройства, тепловизоры эффективны для охотников на расстоянии до 1 км на местности. Что касается защиты от обнаружения при облачении в костюм Гилли, то многое зависит от характеристик тепловизора, массы спрятавшегося человека, расстояния до него и, главное, его деятельности: при отсутствии физических движений и поиске в «общем» поисковом режиме современного тепловизора с расстояния 1 км вы почти невидимы.
Однако при использовании любого теплоизоляционного материала человек, «играющий в прятки», сталкивается с тем, что в местах соприкосновения защитного костюма с телом появляется пот – тепловой след. Материал так или иначе будет впитывать от тела тепло и влагу, и тогда человек имеет меньше шансов остаться незамеченным тепловизором на нейтральном тепловом фоне. Отсюда важно как качество тепловизора, так и качество максировочного костюма-халата, а также время, проводимое в нём.
Один из вариантов уйти от тепловизора – плащ-накидка из строительного материала – утеплителя с односторонним фольгированным покрытием. Эффект даёт и теплоизоляционная пленка, которую используют спасатели («космическая плёнка»). Плёнка скрывает «спрятавшегося» 1-2 минуты, затем в тепловизор, сканирующий на расстоянии, становятся видны бесформенные пятна – тепловые следы от живого тела.
Ещё один относительно доступный способ – костюм Гилли; на сленге его называют костюм кикиморы или «леший». Но, как мы знаем, одна и та же местность в разное время года имеет своеобразные цветовые характеристики – вид поздней осени в средней полосе России с голыми ветками лиственного леса на фоне серо-коричневой почвы будет отличаться от насыщенной июльской «зелёнки». Чтобы скрыться на местности с преобладанием соответствующего ландшафта и красочных тонов, подбирают костюм Гилли под цветовой тон времени года и местности. Назовём его условно – маскировочный халат, что по назначению вполне подходит.
На рис. 5 представлено изображение костюмов Гилли.
В представленном «костюме», помимо основы из хлопка, прилегающей к телу человека или нижнему белью, хорошо видна маскировочная мишура, закреплённая к основному материалу. «Мишура» скрывает тепло, излучаемое живым существом, от «электронного глаза» тепловизора, реагирующего на тепловой фон посредством сканирования отражённых лучей инфракрасного спектра. Так как с основой маскировочного халата соприкасаются только «внутренние» элементы «мишуры», «внешние» сохраняют условную нейтральность по температуре. Таким образом, «мишура» маскирует тепловой фон человека, и чем она насыщеннее и гуще, тем лучше качество маскировки. Для создания эффекта невидимки для тепловизора «лохмотья» костюма должны быть «роскошными», а не жидкой имитацией, как в некоторых дешёвых вариантах производства КНР.
