Продолжаем рассматривать особенности современных систем пожарной сигнализации. В этой статье автор представляет особенности пожарных оповещателей серии АР-200 и аналогичных.
Адресноаналоговые оповещатели пожарной тревоги серии 200AP имеют определённые особенности. Они разработаны для снижения затрат на установку и применяются в системе пожарной сигнализации FX 3NET. Характеристики данных устройств оптимизированы для достижения максимально возможного числа оповещателей, подключённых к адресноаналоговому шлейфу. Звуковые и световые оповещатели устанавливаются таким же образом, как и адресноаналоговые пожарные оповещатели. Существуют отличия настенных и базовых оповещателей. Базовые основания приборов разработаны для адресноаналоговых датчиков System Sensor серий 500, 200, 200+ и 200AP и аналогичных, поэтому представленные в статье сведения можно применять почти универсально.
И настенные, и базовые оповещатели монтируются на основание – B501AP или (вариант) B524HTR.
Если базовое основание B524HTR используется с оповещателем серии 200AP, то такая система не будет функционировать, ибо технически не стыкуется с изолятором основания. Кроме того, базовое основание B524HTR требует внешний источник питания для работы нагревательного элемента. В связи с этим важно убедиться в качестве соединения терминалов до установки оповещателя. В будущем обслуживании и ремонтных работах для визуального определения адреса оповещателя без извлечения самого оповещателя и контроля правильности установки датчиков целесообразно использовать адресные метки ADDTAG на базовом основании B524HTR.
Светозвуковые оповещатели пожарной тревоги весьма известны в профессиональных кругах, но большой интерес представляет то, как их можно применять «вне системы». Дело в том, что каждый оповещатель имеет «уникальный» кодномерадрес, который устанавливается сначала вручную на блоке переключателей (DIP – положения цифровые 0, 1) на самом оповещателе, а затем идентифицируется системой с конкретным, присвоенным ему и записанным в память адресом. По этому адресу он (а не какойлибо другой) и включается на индикацию в каждой конкретной ситуации. Но можно их применять и автономно. Стоимость подобного оповещателя в розничной продаже относительно высока. Тем не менее их можно снять со штатного места или найти у специалистов, проводящих регламентные работы, так как у них зачастую таких оповещателей может скапливаться довольно много после реформирования системы пожарной безопасности.

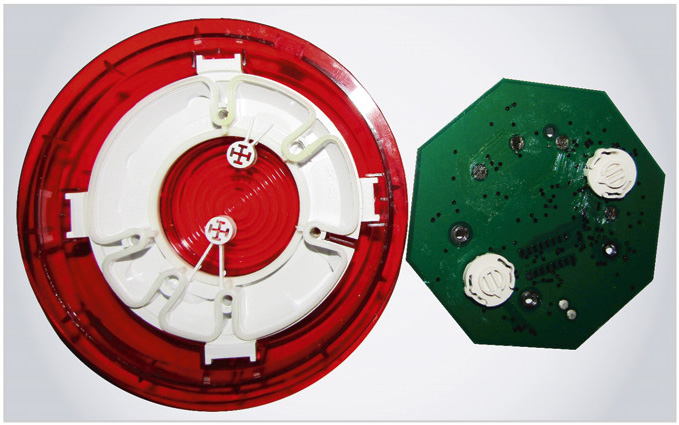

Внешний вид настенных пожарных оповещателей WSTPRI33, WSTPRN33 со снятой крышкой корпуса представлен на рис. 1.
Настенные пожарные оповещатели WSOPRxxx, WSSPRxxx, WSTPRxxx имеют высоту вместе с основанием 51 мм, диаметр 121 мм. Их весьма удобно устанавливать и снимать. Заключительной операцией по вводу в эксплуатацию звуковых или световых пожарных оповещателей является ввинчивание их в базовые основания. Этот способ значительно снижает время и стоимость установки устройств оповещения по сравнению с предыдущими разработками. Дополнительно есть возможность менять тип устройства при проведении реконфигурации. Благодаря унификации оборудования упрощается и поиск неисправностей. «Подозрительное устройство» извлекается поворотом вокруг своей оси и небольшим фронтальным усилием (от базового основания), без коммутации проводов в шлейфе, и затем в то же базовое основание устанавливают запасное, заведомо исправное устройство настенного оповещателя.

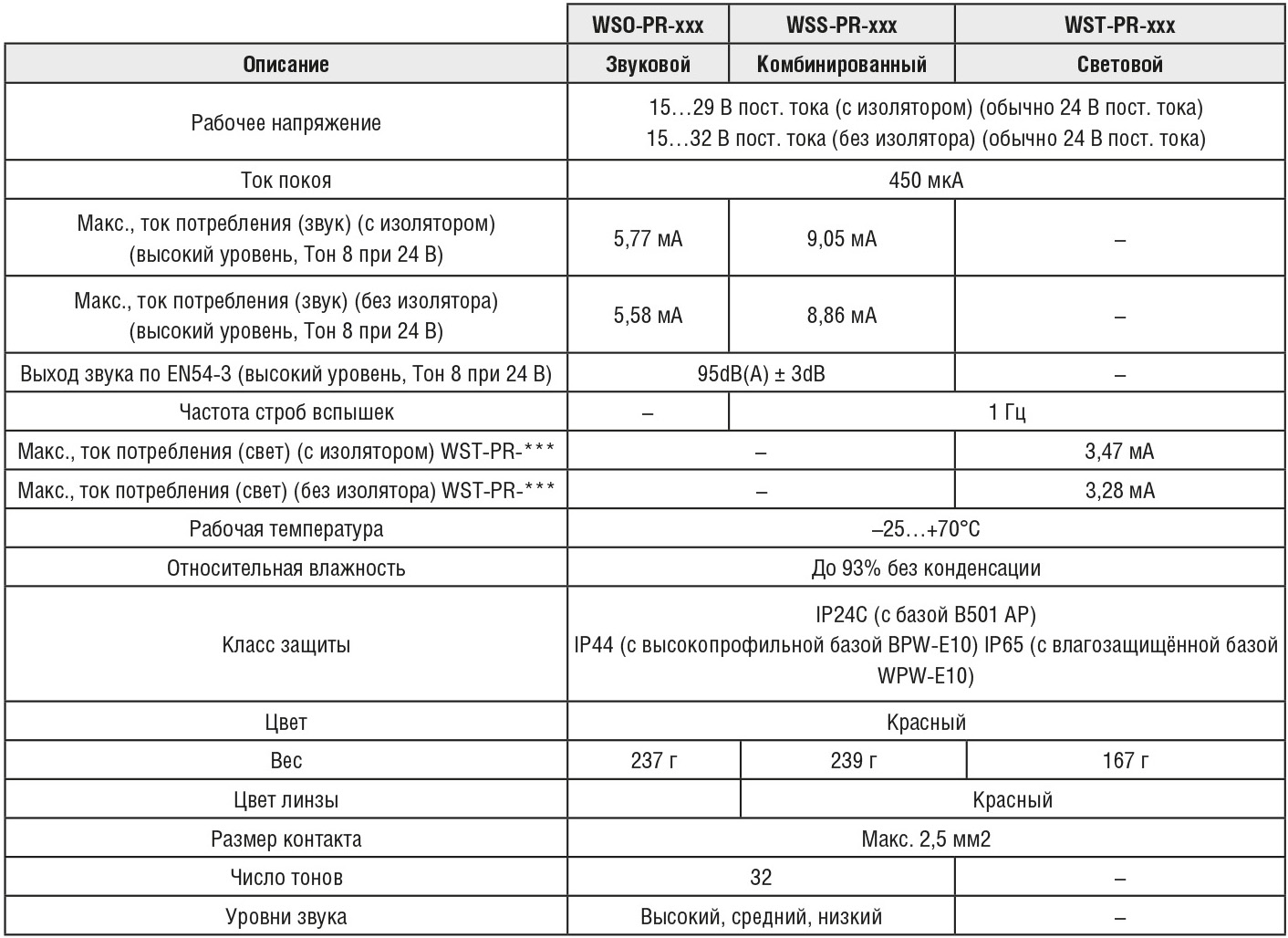

Некоторые технические характеристики настенных пожарных оповещателей WSOPRI33, WSOPRN33, WSSPRI33, WSSPRN33 представлены в табл. 1.
В режиме покоя (ожидания) у таких оповещателей, в зависимости от модели, относительно малое потребление тока при питающем напряжении 22,5…26 В – всего от 2,1 до 12,3 мА. Это очень хороший экономичный параметр и отличительная черта данных устройств. При активации светозвукового режима оповещения ток потребления увеличивается до 0,6 А, что не перегружает систему, так как сложно представить себе ситуацию, когда одновременно сработают 32 и более пожарных оповещателей всей сети в разных обособленных помещениях.

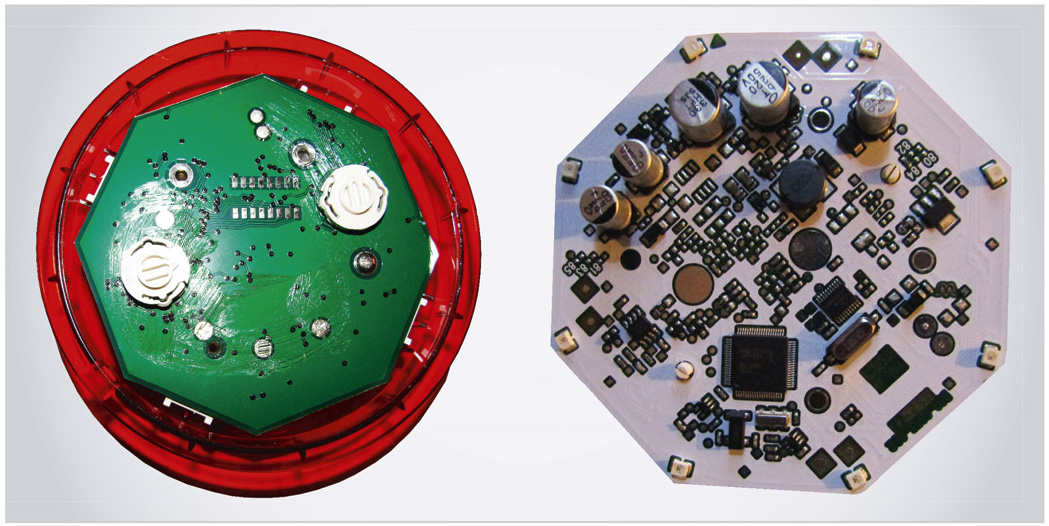

На рис. 2 представлены вид настенного оповещателя с двумя адресными переключателями и плата с элементами для поверхностного монтажа.

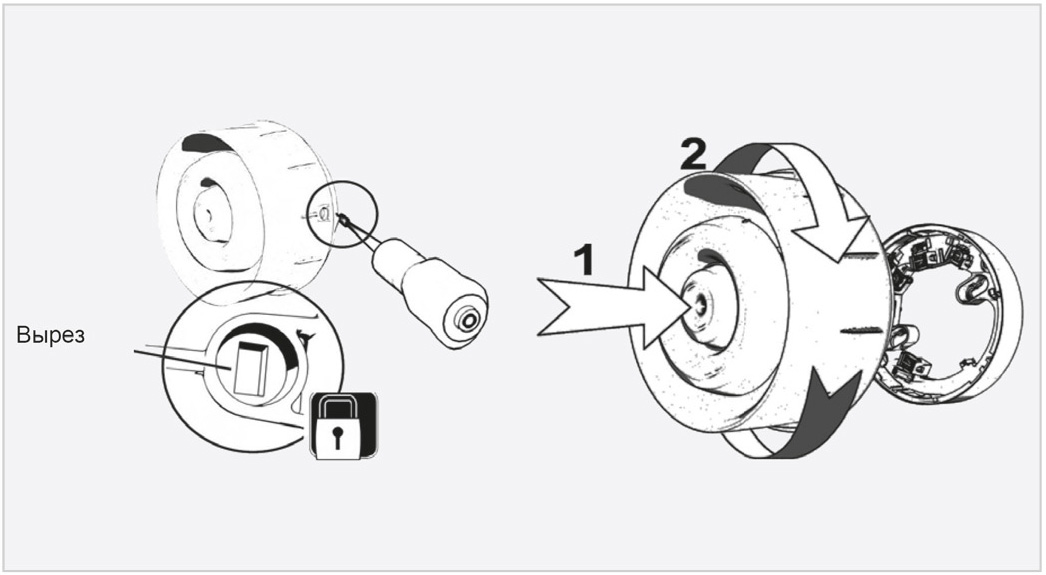

Базовые основания имеют защиту от несанкционированного извлечения, которая не позволяет снять оповещатель без специальных инструментов. Для активации данной функции следует отломить лепесток до установки оповещателя, как показано на рис. 3 слева.
Для снятия оповещателя при активированной функции при помощи плоской отвёртки через узкое прямоугольное окно необходимо отжать рычаг и извлечь оповещатель, повернув его против часовой стрелки (см. рис. 4 справа).
Важное замечание. Рычажок защиты от несанкционированного извлечения находится сбоку на корпусе. Перед подключением питания электронной системы убедитесь в целостности шлейфа и правильности его подключения. Не активизируйте функцию защиты, если планируете использовать съёмные оповещатели: эта функция необратима без повреждения базы. Кстати, в базовом основании B501 AP также предусмотрена защита от несанкционированного извлечения устройства без специального инструмента. Данный метод подходит для всех устройств, использующих такое базовое основание. Устройство, установленное в базовом основании, не повернуть, что делает невозможным его снятие.

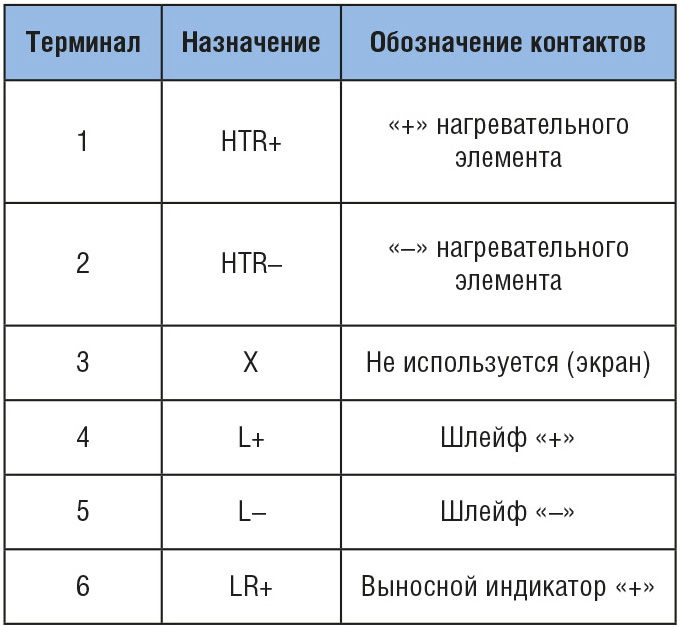

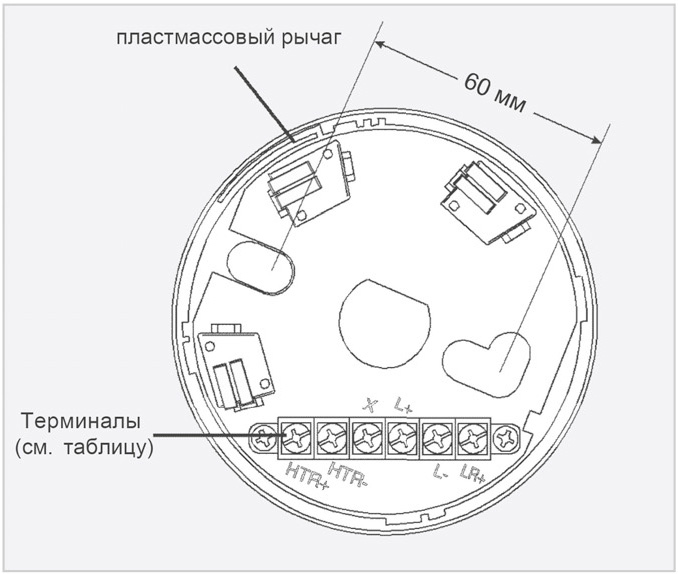

На рис. 4 показан вид на контакты и цоколевку «терминала» основания пожарного оповещателя и место фиксатора защитного пластикового рычага. В табл. 2 представлена цоколевка контактов терминала.
Поскольку все пожарные оповещатели в системе подключаются по параллельному принципу единым соединительным экранированным кабелем, то каждый оповещатель должен иметь уникальный адрескод. Так соблюдается принцип адресности включения конкретного оповещателя в режиме «тревога». Соответственно, если установить на переключателях одинаковые «адреса», то именно такие пожарные оповещатели, вне зависимости от мест их установки в системе, будут активны одновременно. Установка адреса в устройствах производится с помощью двух поворотных декадных переключателей, которые позволяют установить его в диапазоне от 1 до 159. Контрольная панель различает адреса оповещателей, модулей вводавывода и оповещателей. Так обеспечивается адресное пространство шлейфа от 001 до 159 и от 201 до 359, т.е. всего существует 318 адресов. Оба поворотных переключателя расположены на той же стороне, что и DIPпереключатель (см. рис. 5).

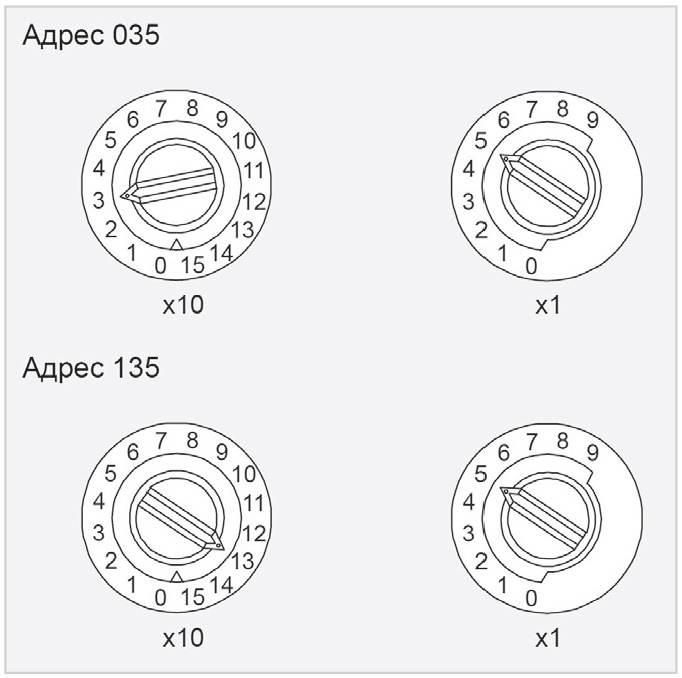

На рис. 6 представлены примеры установки конкретного адреса на корпусе пожарного оповещателя с помощью двух поворотных переключателей. Так, например, установка кода 035 производится установкой направляющей стрелки левого переключателя в положение 3, а правого – в положение 5.
В контроллере шлейфов FXLC установка адреса 01…99 выполняется программно.

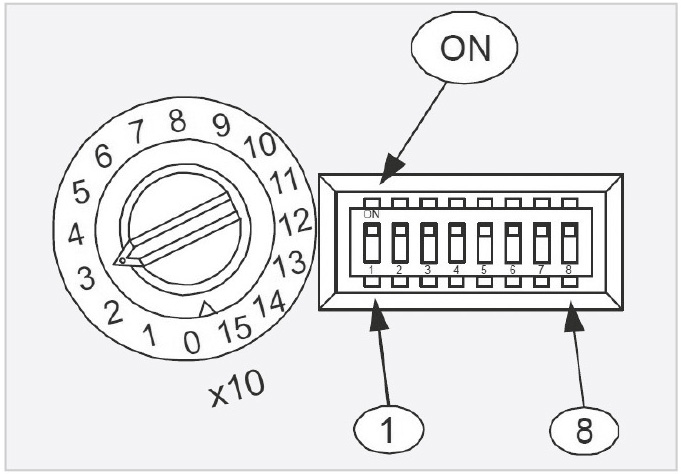

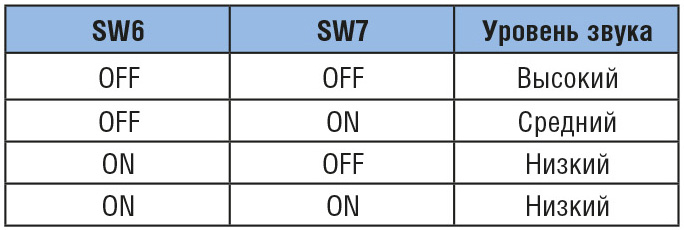

Уровень звука устанавливается переключателями SW6 и SW7 на 8позиционном DIPпереключателе (см. рис. 5 и табл. 4). Необходимый тон выбирается переключателями SW1…5 на 8позиционном DIPпереключателе (см. табл. 3).

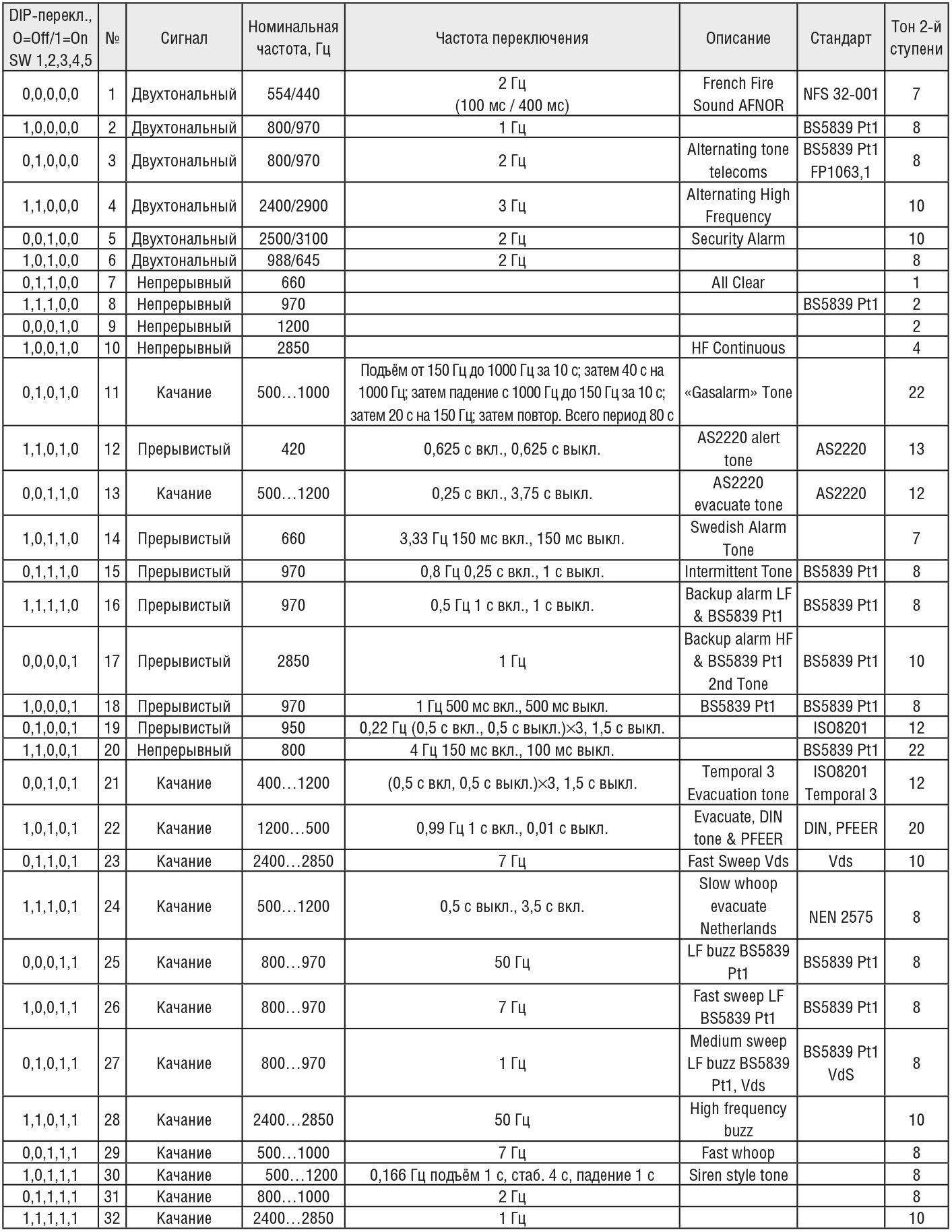

Тон второй ступени (в зависимости от тона первой ступени) задается с центральной пожарной панели через соответствующий протокол. В табл. 3 показана зависимость формата сигнала, частоты, прерывания, стандарта и тона от положения DIPпереключателя.

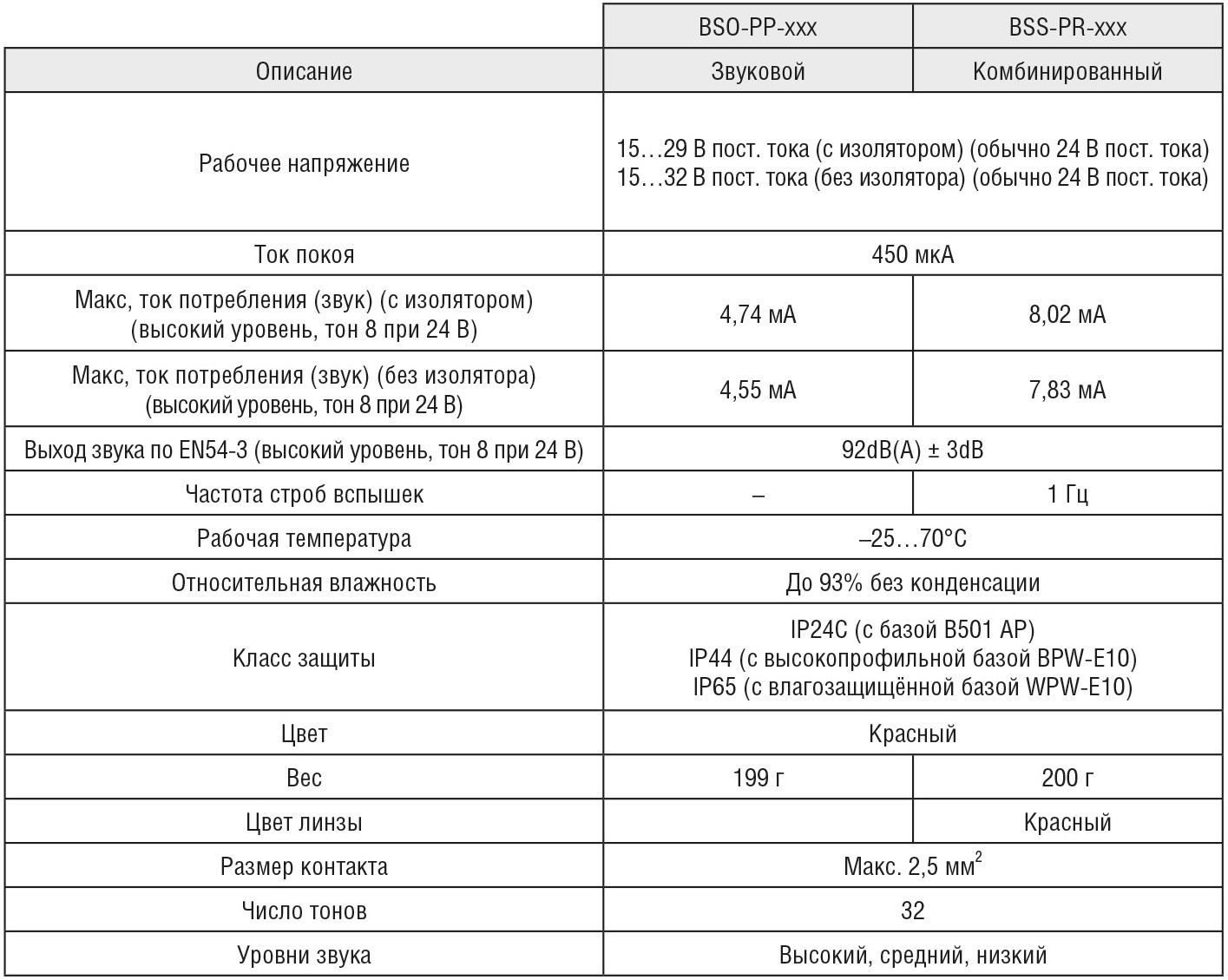

Высокопрофильные базовые основания BPWE10 (IP44) и WPWE10 (IP65) имеют свои особенности. В частности, отличаются механические размеры: диаметр 121 мм, полная (общая) высота установленного на плоском основании датчика – 55 мм. Базовые оповещатели BSOPPI33, BSOPPN33, BSSPRI33, BSSPRN33 по внешнему виду также имеют отличия. В табл. 5 представлены электрические характеристики наиболее популярных высокопрофильных базовых оснований BSO, BSS.
Стандартный цвет B501AP – белый, при обозначениях в документации: IV – цвет слоновой кости, BK – чёрный цвет. Базовое основание устанавливают с использованием саморезов с максимальным диаметром 4 мм и шляпкой диаметром не более 8 мм. Стандартное расстояние между центрами крепёжных отверстий – 60 мм, однако для B501AP допускается расстояние от 50 мм до 60 мм, а для B524HTR допускается расстояние от 51 мм до 60 мм. Базовое основание B501AP на боковой стенке имеет выламываемые окна перфорации для поверхностного монтажа кабеля. Маркировка «окон» гарантирует перпендикулярное или прямое направление шлейфа (одни окна не маркируются, другие имеют метки I или II). При необходимости возможна установка соединительного адаптера BA501AP(IV). Также на это устройство возможна установка адресной метки: для этого следует выломать адресную метку из основания базы и установить в слот, расположенный снаружи базы. Монтаж кольцевых шлейфов проводится в соответствии с требованиями действующих нормативных документов (ФЗ, СП, ГОСТ и т.д.). Для соединения панели с базами рекомендуется использовать проводники сечением от 0,75 мм2 до 2,5 мм2. Для определения типа и сечения кабеля следует обратиться к инструкции на приёмноконтрольный прибор (ПКП). На рис. 7 представлена иллюстрация для подключения адресного шлейфа системы пожарного оповещения FX SLC.
Базовое основание B524HTR имеет терминалы для подключения нагревательного элемента, который обеспечивает корректную работу при установке в холодных помещениях. В помещениях с круглосуточной средней температурой выше 0°C нагревательный элемент можно не подключать. Технические характеристики B524HTR:

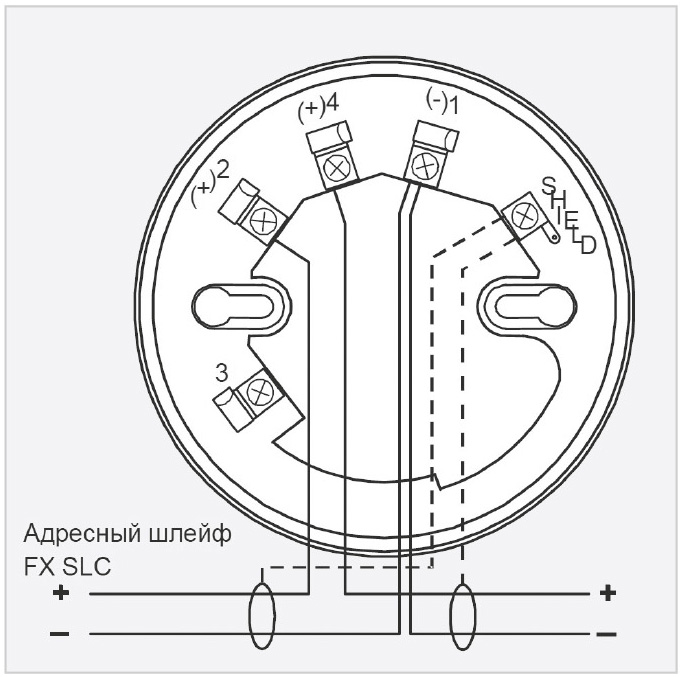

На рис. 8 представлена иллюстрация подключения пожарного извещателя с базовым основанием B501AP (IP21C), где видны контакты шлейфа и указана полярность.
Сборка производится следующим образом. Базовое основание B501 AP прикрепляют к плоской стене или потолку. Подключают кабель к соответствующим клеммам. Для поверхностного монтажа в качестве ввода кабеля в B501 AP удобно использовать её вырезные отверстия. Следующим шагом выбирают необходимые тон и уровень звука с помощью DIPпереключателя. Затем следует поместить оповещатель на базовое основание и повернуть его до фиксации (см. рис. 3).
Если требуется влагозащищённое исполнение, то сзади высокопрофильного базового основания устанавливают прокладку, а также используют кольцевое уплотнение после присоединения низкопрофильного базового основания.

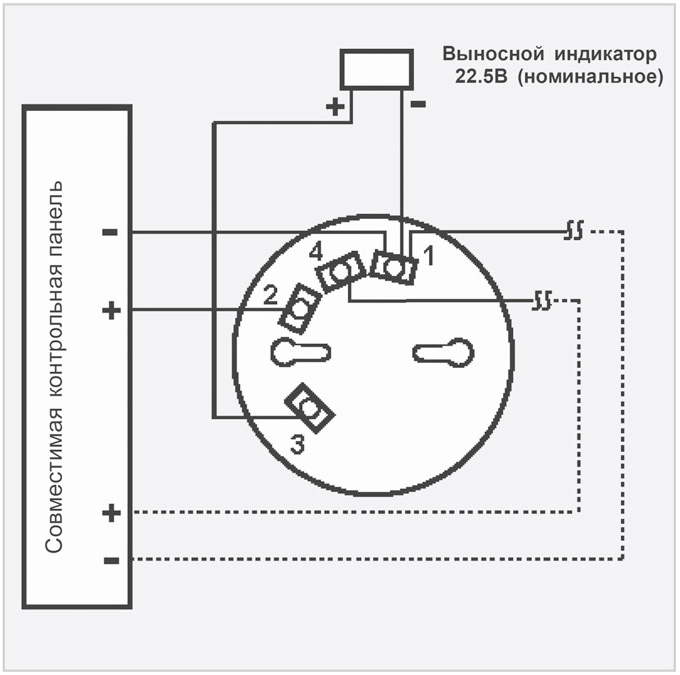

Выносной индикатор RA400Z (RA100Z) приобретается дополнительно. Это устройство можно изготовить самостоятельно: оно состоит из светодиода и ограничительного резистора, подобранного так, чтобы при напряжении питания 22,5 В ток через светодиод не превышал рекомендованное производителем значение. Таким образом, устройство представляет собой компактный блок со светодиодной индикацией, который подключают, как показано на рис. 8. Если используется другой выносной индикатор, перед началом работ необходимо убедиться в совместимости его с базовым основанием по электрическим характеристикам: минимальное напряжение питания – 22,5 В, средний ток потребления в режиме покоя – 10,8 мА, номинальное напряжение питания – 24 В.
