Радиочастотная реверберационная камера является более доступной альтернативой безэховым камерам при проведении тестирования электронного оборудования на восприимчивость к ЭМП. Однако данный метод испытаний имеет свои особенности. В данной статье рассказано об опыте решения проблем при внедрении реверберационной камеры в испытательной лаборатории АО «ТЕСТПРИБОР».
Ввиду того что основная тематика испытаний в лаборатории ЭМС АО «ТЕСТПРИБОР» – это испытания изделий авиационной промышленности гражданского и специального назначения, основными документами, регламентирующими проведение таких испытаний, являются стандарты КТ160G/14G и ГОСТ РВ, а также программы и методики предприятийзаказчиков. Одним из основных видов испытаний является проверка восприимчивости изделия к радиочастотному электрическому полю высокой напряжённости (англ. Highintensity Radiated Field – HIRF) вплоть до 7,2 кВ/м (КТ160G группа L).

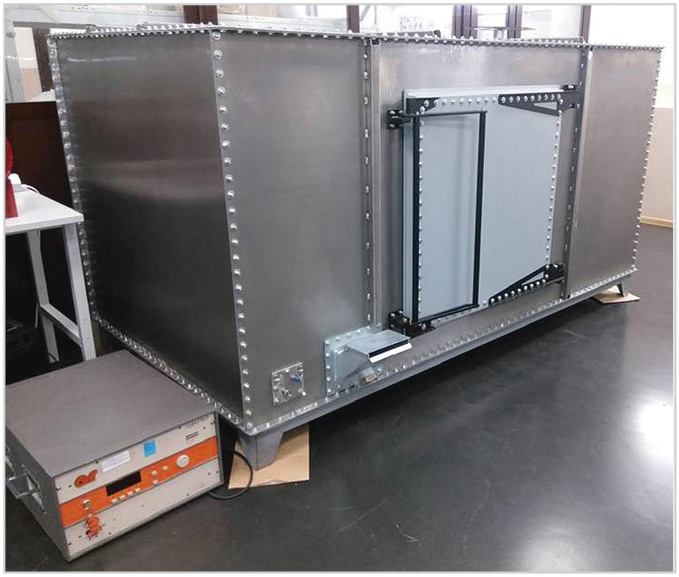

Для закрытия максимально возможных категорий жёсткости указанных выше стандартов, в лаборатории ЭМС АО «ТЕСТПРИБОР» было решено создать рабочее место на основе радиочастотной реверберационной камеры (РК) (см. рис. 1), реализовав альтернативный метод проведения испытаний на восприимчивость к электрическому полю.
Данный метод испытаний в нашей стране пока не получил широкого распространения, в том числе и потому, что при разработке, аттестации и эксплуатации такого вида оборудования персоналу лаборатории приходится сталкиваться с рядом вопросов, часть которых хотелось бы обсудить в данной статье.
Кратко напомним, что реверберационная камера – это экранированное помещение, изготовленное обычно из алюминия или оцинкованной стали, внутри которого расположены передающая антенна, измерительный датчик, а также рассеивающий электромагнитные волны элемент – тюнер. Работа РК основана на принципе многократных отражений падающей электромагнитной волны, генерирующих высокую напряжённость поля за счёт усиливающей интерференции (эффекта резонанса), в результате чего образуются «стоячие» волны, которые «перемешиваются» тюнером с целью получения однородного электрического поля в рабочем объёме РК.
Преимущество РК заключается в возможности проведения испытаний на восприимчивость к электрическому полю в широком диапазоне частот при относительно невысоких требованиях к подводимой на передающую антенну мощности сигнала. При этом ориентация испытуемого изделия внутри рабочего объёма РК менее важна, так как все его плоскости и подводимые кабели подвергаются воздействию однородного электрического поля, погрешность изменения которого, при правильно сконфигурированной геометрии, обычно лежит в пределах ±3 дБ (данное значение подтверждается аттестацией аккредитованной организации).
Аттестация такого вида оборудования, как реверберационная камера, накладывает, в отличие от антенны или генератора сигналов, дополнительные требования, а именно наличие программного обеспечения (ПО), которое бы позволяло одновременно контролировать положение тюнера, уровень излучаемой мощности и измеренное значение напряжённости.
Хотя большинство камер зарубежного производства уже поставляются с ПО для автоматизации испытаний, в случае собственной разработки необходимо привлекать соответствующих специалистов для внедрения программы, позволяющей одновременно обмениваться данными между генератором сигналов, датчиками прямой и обратной мощности, датчиком напряжённости электрического поля и приводом тюнера РК.

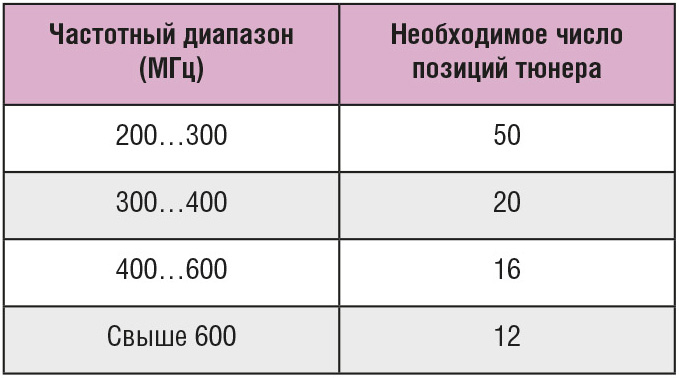

Сам процесс аттестации связан с существенными затратами времени, так как инженеру необходимо в девяти точках испытательного объёма на фиксированных частотах и в требуемых положениях тюнера проводить измерение однородности создаваемого электрического поля. Для примера, в таблице 1 отражено требование стандарта ГОСТ РВ 66010012008 к необходимому числу позиций тюнера.
Учитывая потенциальную трудоёмкость испытания, а также принимая во внимание то, что при внесении испытуемого изделия картина полей будет изменяться, существенно ускорить процедуры калибровки и испытаний можно, только используя максимальное количество датчиков напряжённости электрического поля в рабочем объёме.
При рассмотрении рынка измерительного оборудования обнаруживается малое количество подходящих датчиков напряжённости электрического поля из реестра СИ. На момент написания данной статьи для покрытия всего частотного диапазона испытаний по КТ160G/14G и ГОСТ РВ 66010012008 возможно использовать только три датчика от двух производителей, причём максимально регистрируемый ими уровень достигает 1 кВ/м – для частот до 4 ГГц и 600 В/м для частот до 18 ГГц. И хотя этого достаточно для испытаний по ГОСТ РВ 66010012008 и перекрытия большинства категорий КТ160G, этого явно недостаточно для проведения испытаний импульсными электрическими полями по максимальным категориям жёсткости КТ160G. На зарубежном рынке присутствуют датчики, которые имеют возможность измерения импульсных электрических полей напряжённостью до 600 кВ/м, но, к сожалению, пока отечественные испытательные лаборатории не могут их использовать при проведении сертификационных испытаний. Помимо этого, для удобства и ускорения калибровки рабочего объёма РК желательно использовать систему из нескольких датчиков (в идеальном случае – девять), однако это требует существенного финансирования а также бо¢льшего рабочего объёма.
РК на низких частотах характеризуется конечным числом возбуждаемых типов волн (мод), суперпозиция которых в итоге приводит к неоднородному распределению электрического поля в нижней области диапазона рабочих частот. Также следует отметить, что эффективность РК снижается с убыванием частоты, т.е. мощность сигнала, необходимая для создания определённой напряжённости поля, будет тем больше, чем меньше нижняя рабочая частота.
Оценить нижнюю частотную границу рабочего диапазона, при которой будет обеспечиваться необходимое число мод, а также габариты РК, можно, используя следующее выражение:
где a, b, d – внутренние размеры камеры (м);
f – рабочая частота (Гц);
c – скорость распространения радиоволн, равная 3×108 м/с.
Помимо геометрии и габаритов РК, на характеристики создаваемого поля будут влиять тип используемых тюнеров, их геометрия, положение и их количество. При разностороннем подходе к процессу разработки и анализа конструкции РК, влияние тюнера на распределение электрического поля в рабочем объёме можно оценить, используя средства электродинамического моделирования, например CST Microwave Studio или Ansys HFSS.
Как уже было сказано, многократные отражения излучаемых антенной электромагнитных волн от стен корпуса РК образуют стоячие волны с неравномерными по амплитуде областями. Для обеспечения однородного распределения электрического поля внутри РК прибегают к изменению положения тюнера, что приводит к изменению граничных условий РК. Электрическое поле в рабочем объёме РК считается однородным, если в пределах заданной погрешности усреднённые по всем положениям тюнера (в зависимости от частоты испытательного сигнала число позиций тюнера за один полный оборот может колебаться от 12 до 200 и более) значения амплитуд напряжённости одинаковы во всем рабочем объёме.
Тюнер должен быть асимметричным (в РК АО «ТЕСТПРИБОР» используется тюнер типа ZFold) с наименьшим размером l/3 для самой низкой частоты, которая будет использована, а самый большой размер тюнера должен быть приблизительно 75% от наименьшего размера РК. Увеличение размеров тюнера приводит к уменьшению отклонения напряжённости ЭМП во внутреннем объёме РК, однако при этом уменьшается рабочий объём. Также при ориентации друг напротив друга два тюнера типа ZFold позволяют добиться более высокой однородности электрического поля в рабочем объёме камеры.

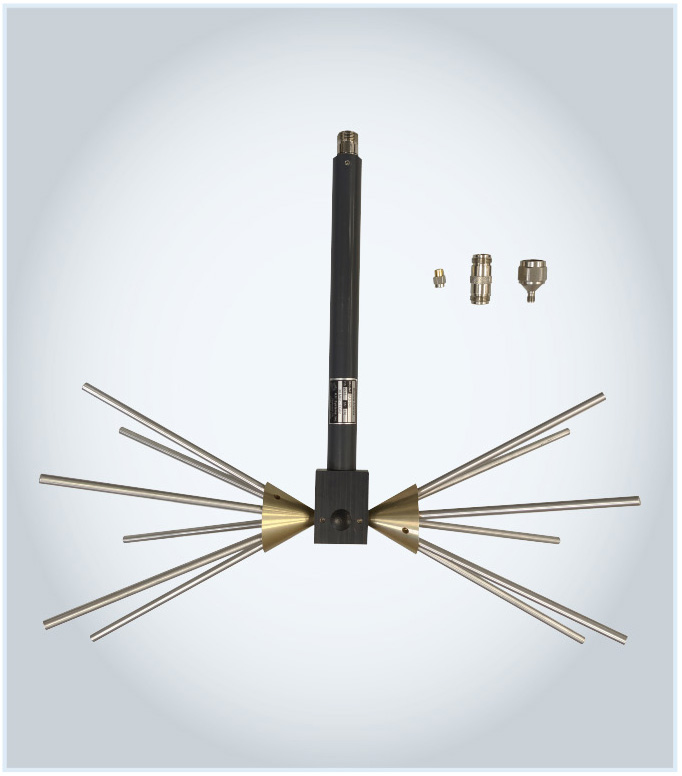

Излучающие антенны должны располагаться не ближе 0,75 м (λ/3 – фактическое ограничение) от любой стены или объекта и позиционированы так, чтобы предотвратить встречное направление между основными лепестками диаграмм направленности (ДН) этих антенн или между испытуемым изделием и основным лепестком ДН любой антенны. Это требование накладывает ограничения на габариты используемых антенн в случае использования РК с диапазонами рабочих частот от 400 МГц и выше. Большинство трудностей возникает с габаритными биконическими ОВЧ и логопериодическими антеннами УВЧ диапазонов. Однако рынок испытательного оборудования позволяет решить данную задачу. Например, можно использовать малогабаритную биконическую антенну с диапазоном частот 30 МГц…1 ГГц (см. рис. 2). Хотя коэффициент усиления такой антенны хуже, чем у логопериодической, свойства РК нивелируют требования к необходимой подводимой мощности.

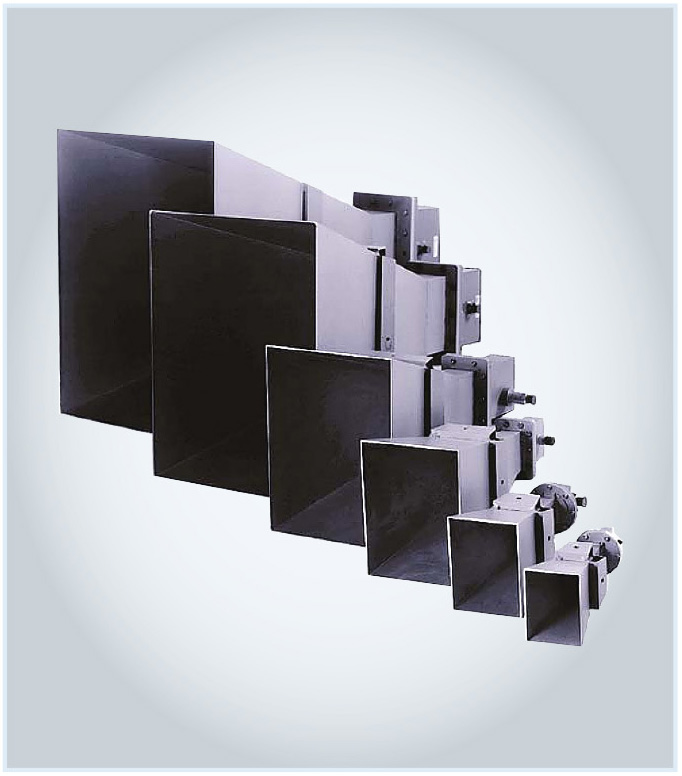

В диапазоне от 1 ГГц и выше габариты рупорных антенн позволяют без особого труда размещать их в РК любых размеров. Использование октавных рупоров (см. рис. 3) позволит также сэкономить на мощности усилителей ввиду более высоких значений коэффициента усиления.

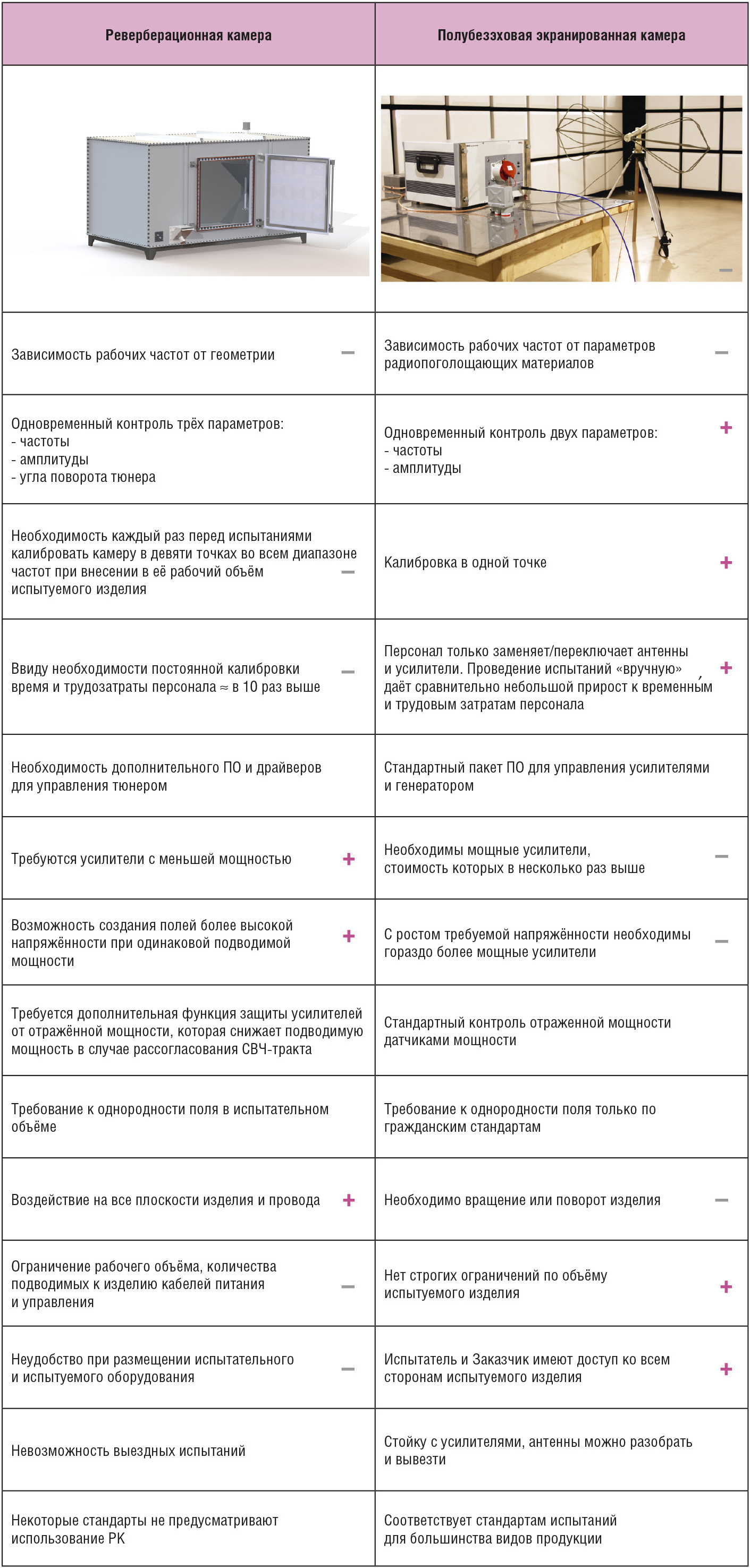

Таким образом, реверберационные камеры следует рассматривать как альтернативу безэховым камерам при испытаниях на восприимчивость к радиочастотному электрическому полю только при условии принятия и решения компромиссов и допущений, которые были рассмотрены в данной статье, а также часть которых отражена в таблице 2. Более уместным будет сказать, что оба вида испытательного оборудования дополняют друг друга при выполнении испытаний на ЭМС.
В настоящий момент реверберационная камера АО «ТЕСТПРИБОР» находится в стадии дооснащения и подготовки к аттестации, по завершении которой планируется расширить возможности лаборатории в части испытаний на восприимчивость к радиочастотному электрическому полю.
