Как создать прикладную программу для Altium Designer?

Современные системы проектирования РЭА позволяют решать широкий круг задач различным категориям пользователей. Однако периодически возникает необходимость в реализации дополнительного функционала, не предусмотренного разработчиками системы. Поэтому разработчики сложных систем, включая Altium Designer, разрабатывают программные API для расширения функциональных возможностей. В Altium Designer такие модули называются Extentions.

Существует два способа создания программных модулей для Altium Designer:

Два представленных метода кар­динально отличаются подходом к построению прикладных программ, набором доступного функционала и принципом исполнения.

Использование Altium SDK

Для использования SDK необходимо иметь доступ к программе разработчиков Altium DXP Developer. Доступ открывается после запроса через поставщика решений Altium. После регистрации в данной программе для разработчиков в разделе Extensions & Updates появится дополнительное расширение Altium Developer. Для установки расширения необходимо подключиться к Личному кабинету.

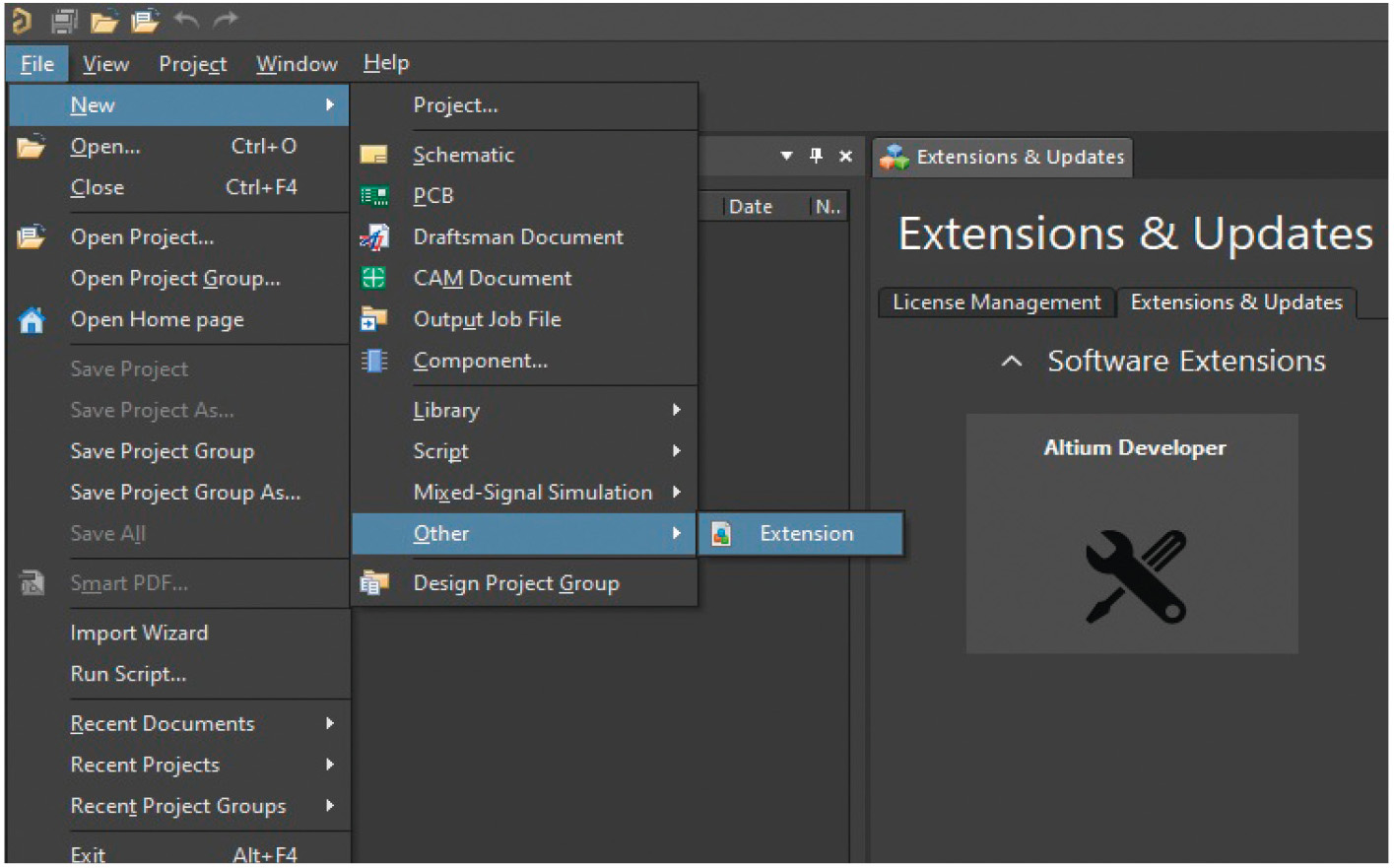

После установки расширения в меню File появится дополнительный раздел (см. рис. 1), с помощью которого можно создать собственный Extension и зарегистрировать его.

Для написания программы с помощью SDK необходимо использовать любое доступное средство для разработки под конкретный язык, например Borland Delphi – при использовании языка Delphi или Visual Studio – для языка C#. В каждом случае при создании собственной программы необходимо использовать SDK под конкретный язык.

На данный момент существует пять версий SDK:

Используя SDK и методы конкретной версии, необходимо учитывать, что разработанная программа может не работать на старых версиях Altium Designer при использовании того функционала, который отсутствует в конкретной версии Altium Designer.

Используя меню Extension, необходимо подключить созданный проект на любом доступном языке, задать имя будущего плагина, назначить иконку и другие параметры. Подробнее о формировании Extension можно ознакомиться на сайте Altium [1].

Итогом создания прикладной программы с помощью SDK является библиотека dll, которая встраивается в Altium Designer как обычный Extension и будет загружаться в систему при каждом запуске. Запуск программы будет зависеть от реализации проекта: это может быть кнопка в панели инструментов, отдельная панель или масштабный модуль, затрагивающий множество функциональных возможностей Altium Designer.

Использование SDK – метод, требующий хороших навыков программирования и умения разбираться в сторонних библиотеках для извлечения и использования нужных методов для реализации необходимых прикладных задач.

Менее трудоёмким процессом создания прикладных программ является использование API.

Использование Altium Designer API

API – интерфейс для создания скриптов средствами самого Altium Designer. В отличии от SDK при этом не требуется сторонних компиляторов для формирования dll­библиотеки, не требуется создания Extension и подключения его. Для запуска и исполнения скрипта необходимо в меню File \ Run Script указать нужный проект с созданной программой и указать исполняемый файл с кодом программы.

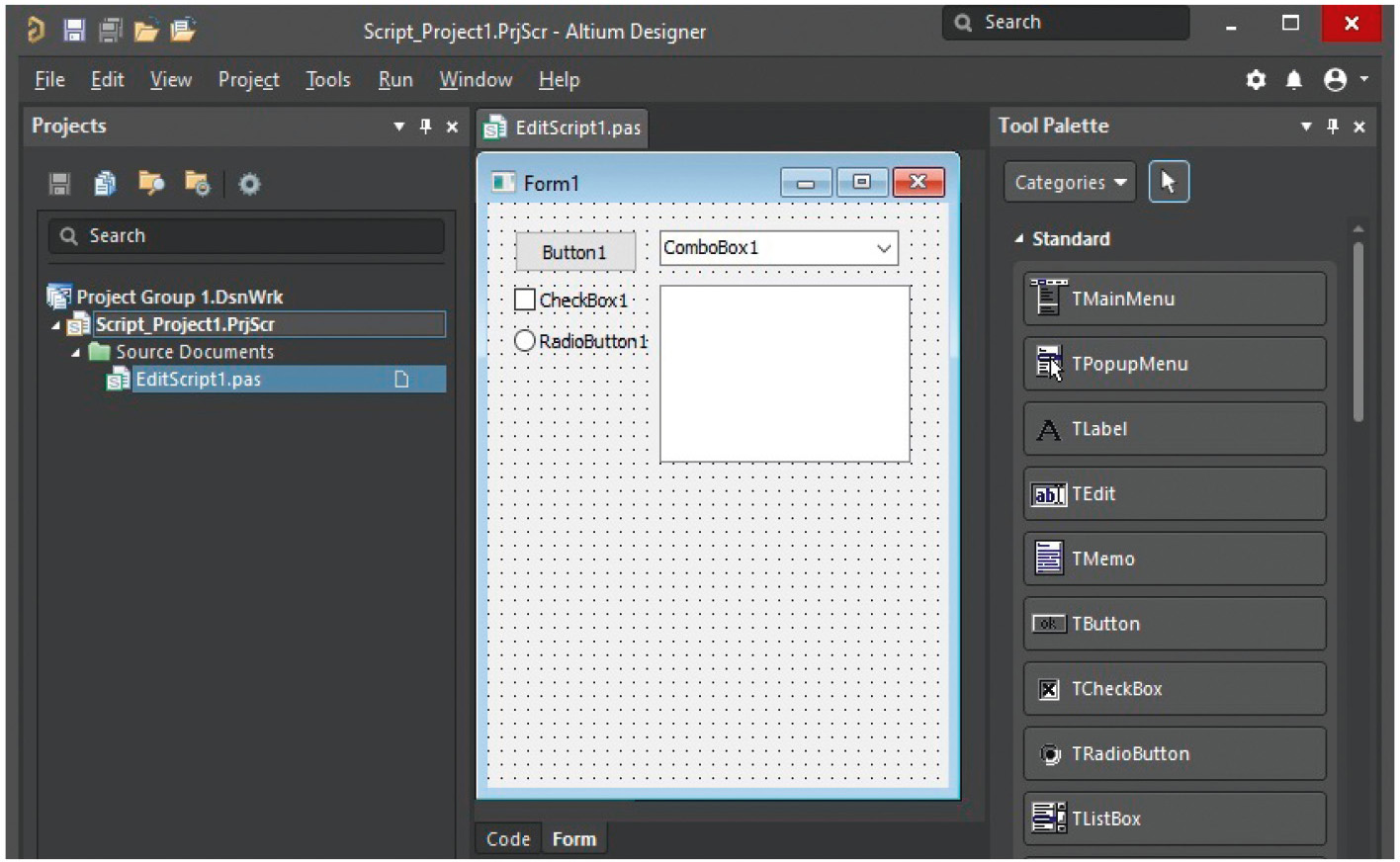

Для создания прикладной программы (скрипта) с помощью API в Altium Designer необходимо создать проект PrjScr через меню File. Затем в данный проект необходимо вставить Script Form, и после этого можно приступать к созданию программы. Используя API, сам код и интерфейс скрипта разрабатываются средствами встроенного интерфейса (см. рис. 2). В нижней части рабочей области есть кнопки переключения между визуальной частью скрипта (Form) и исполняемым кодом (Code).

При использовании API имеется описание всех необходимых интерфейсов Altium в документации на сайте [2], там же приведены примеры использования.

Весь представленный программный интерфейс разделён на несколько разделов:

В каждом из разделов есть свой набор интерфейсов со своими методами.

Для создания графического интерфейса скрипта используется панель Tool Palette, в которой есть стандартные визуальные WindowsForms­примитивы для отображения в окне программы. Все объекты, вставленные в форму в редакторе кода, можно обрабатывать и по различным действиям на объекты производить определённый набор необходимых действий. После завершения написания скрипта команду его запуска можно внедрить во вновь созданную строчку меню или кнопку в панели инструментов, для этого в меню Edit Command редактирования кнопки необходимо вставить:

Process : ScriptingSystem:RunScript
Parameters : ProjectName=[имя проекта]|ProcName=[файл кода].pas>[имя метода]

Примеры реализации скрипта

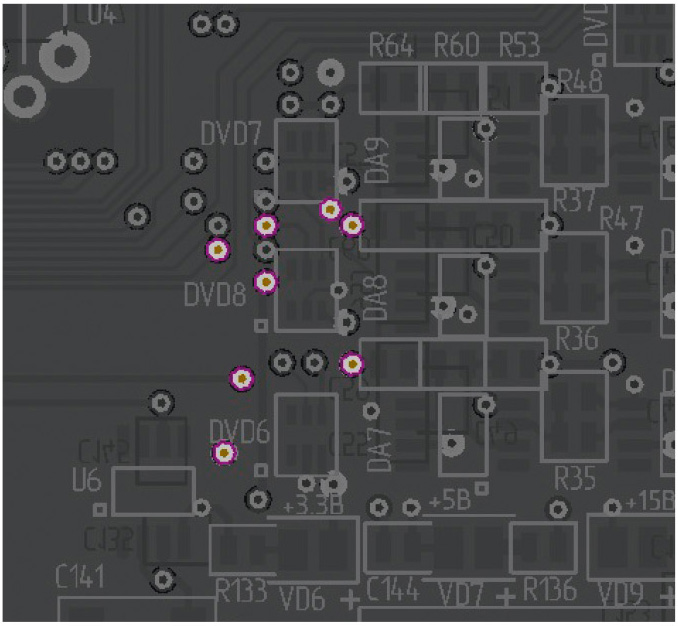

В качестве примера приводится код скрипта на языке Delphi с использованием API и на языке С# – с использованием SDK. Программа выполняет поиск переходных отверстий на плате, координаты которых не кратны текущей координатной сетке, и накладывает на такие отверстия маску, тем самым скрывая все остальные примитивы плат. Результат выполнения скрипта представлен на рисунке 3.

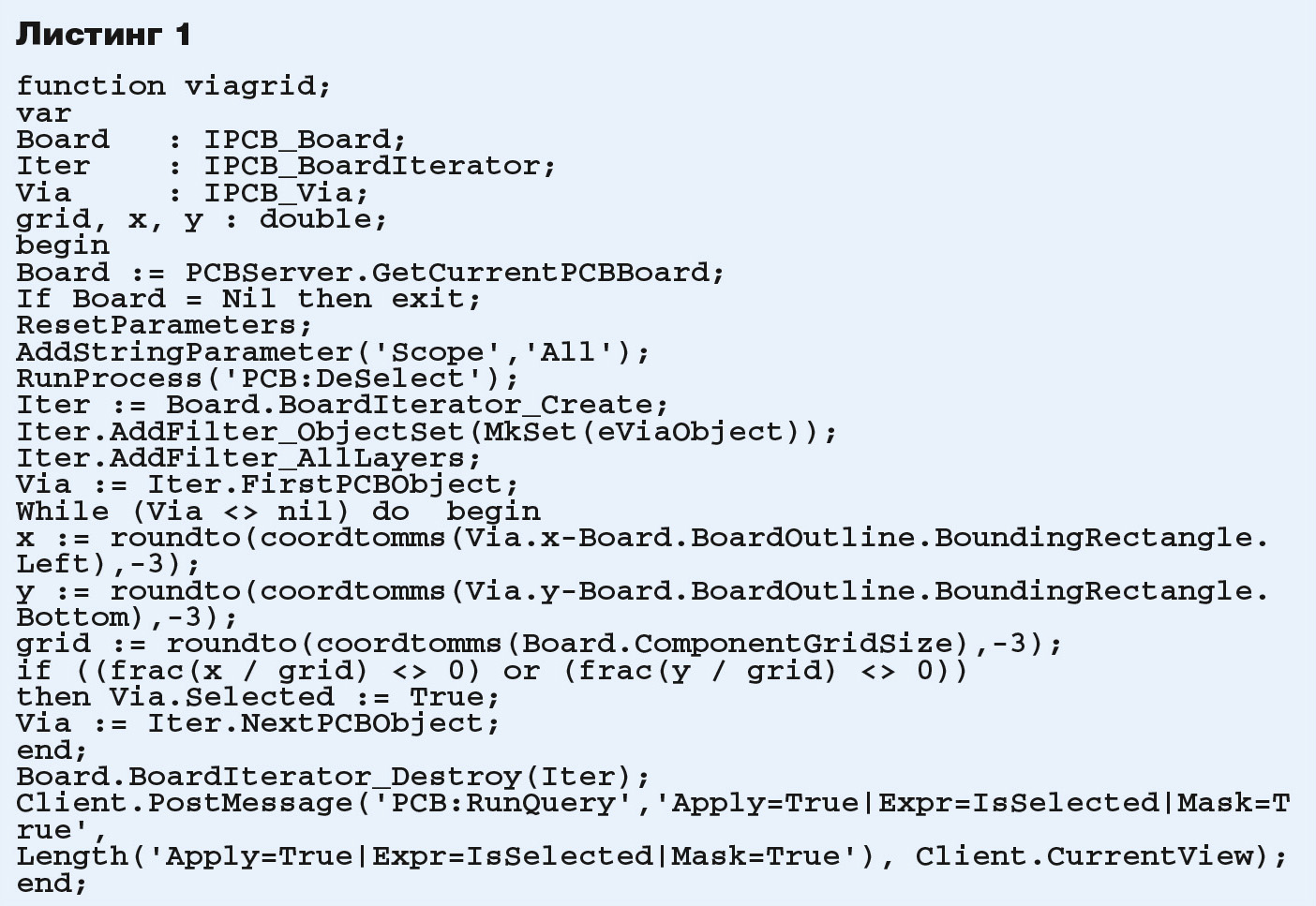

Следующий пример создан на языке Delphi. Его можно повторить, используя API: создать файл viagrid.pas, внеся в него следующий код, и вызвать через меню File – Run Script: (см. Листинг 1).

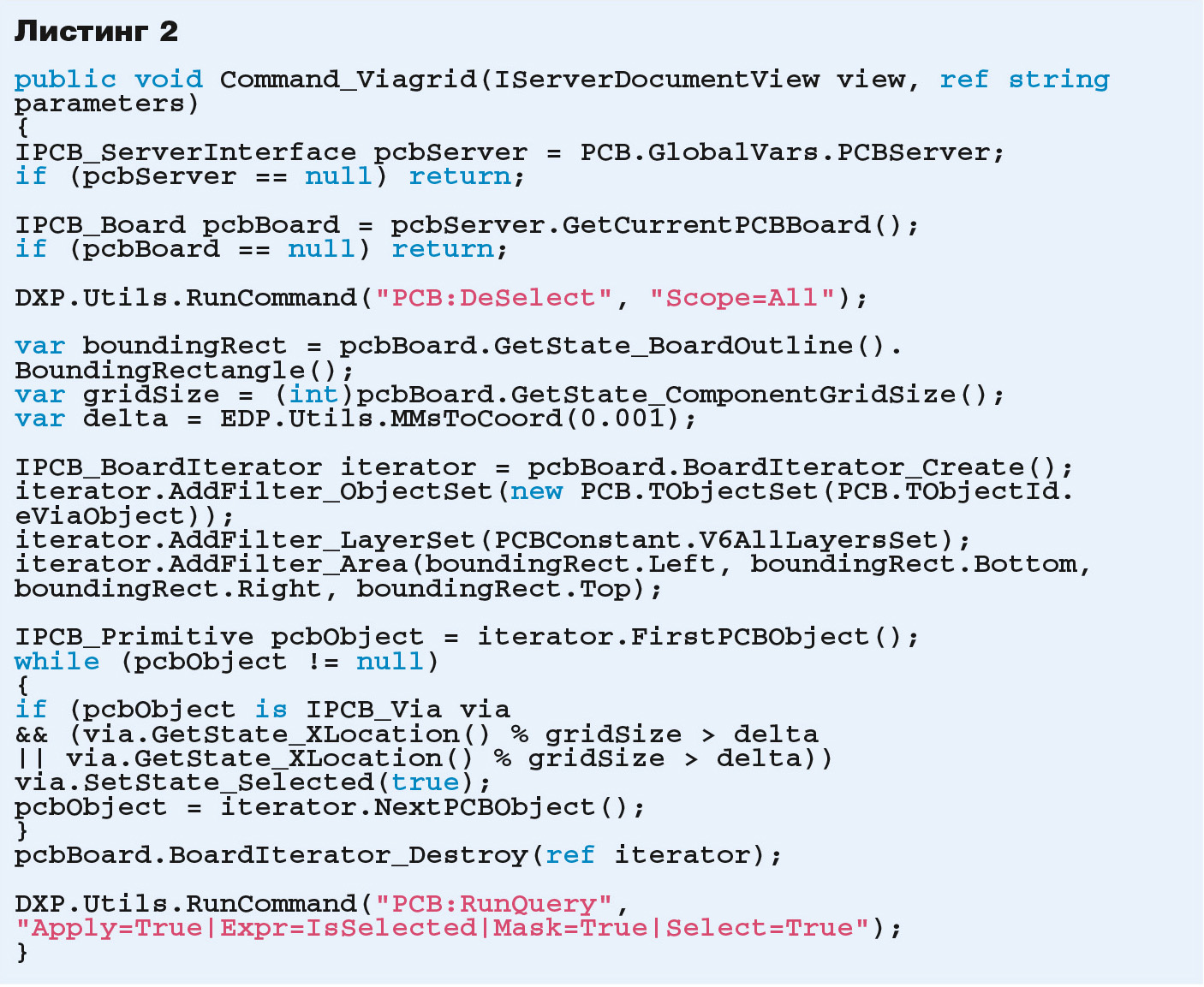

Пример реализации этой же программы на языке С# с использованием SDK приведён в Листинге 2.

Оба приведённых примера доступны для общего пользования в публичном репозитории по адресу https://github.com/glavkondev.

Заключение

Открытые средства для разработки прикладных программ для Altium Desinger позволяют решать любые, возникающие у пользователей подзадачи. В руках программистов данные средства могут значительно увеличить эффективность работы с системой проектирования для рядовых пользователей. Скрипты и плагины могут быть различной сложности: от обычного вывода справочной информации до сложных интеграционных систем, позволяющих обеспечить связь Altium Designer с другими внедрёнными на предприятии системами.

За всю историю развития Altium Designer инженерами­энтузиастами было написано множество прикладных программ и скриптов, решающих конкретные узконаправленные задачи. Множество из них находится в открытом доступе [3], их можно установить, модифицировать и использовать для решения любых возникающих задач.
