Разработка широкополосного радиопоглощающего материала на основе карбида кремния и нитрида алюминия

Введение

Многослойные и композитные среды в зависимости от составляющих их материалов и внешних условий могут как отражать и пропускать электромагнитное излучение (ЭМИ), так и поглощать его. Способность таких сред к отражению и поглощению электромагнитных волн (ЭМВ) может быть использована для создания экранирующих и поглощающих материалов, в частности радиопоглощающих материалов (РПМ). Способность к поглощению или пропусканию электромагнитной энергии, в свою очередь, может быть использована для нагрева сред, поглощающих ЭМИ и находящихся за другими слоями, пропускающими ЭМИ. В процессе поглощения среда может нагреваться в результате преобразования электромагнитной энергии в тепловую. РПМ предназначены для уменьшения электромагнитного поля внутри экранируемых объектов до заданного значения, а также для уменьшения интенсивности отражённого СВЧ-сигнала. Характеристики некоторых промышленных поглотителей приведены в [1–5]. Для более эффективного поглощения СВЧ-излучения предпочтительно использовать материалы с высокими значениями мнимых частей диэлектрической и магнитной проницаемостей. Основные свойства таких материалов приведены в [6–11]. При создании слабоотражающих поглотителей могут также потребоваться материалы с малыми значениями диэлектрической и магнитной проницаемостей для согласования импеданса свободного пространства и внешнего слоя поглотителя [12]. Материалы с такими свойствами могут быть достаточно легко получены на основе пористых композитов, в которых поглотитель насыщен необходимым количеством микропор [6]. Создание современных РПМ с заданными характеристиками, в частности с малым коэффициентом отражения, возможно только при использовании композитных материалов [5, 13–17].

Все известные РПМ можно классифицировать по различным признакам: используемым материалам, принципу действия, типу конструкции, ширине диапазона рабочих частот электромагнитного излучения. Наибольшее внимание в настоящее время уделяется созданию широкополосных поглотителей. Как правило, к широкополосным относятся поглотители, для которых ширина рабочего диапазона ∆λ= λ_макс-λ_мин составляет величину порядка λ₀=(λ_макс+λ_мин)/2. Методам расчёта широкополосных поглотителей и их разработкам посвящено большое количество работ [18–22]. Предлагаемые решения для коэффициента отражения связывают длину волны, толщину поглотителя и эффективные комплексные диэлектрическую и магнитную проницаемости. Для расширения рабочего диапазона РПМ применяются многослойные, сотовые и ячеистые структуры. В качестве искусственных наполнителей часто используются проводники различной формы [13, 23]. Исследования особенностей прохождения электромагнитных волн через многослойные и композитные структуры, состоящие из полупроводников, ферромагнетиков и диэлектриков, являются актуальными не только с точки зрения теоретической физики, но и в связи с их применением в микроэлектронике, акустооптике, оптической голографии, рентгеновской дифрактометрии и других областях науки. Существует большое количество современных искусственных материалов, имеющих слоистую или композитную периодическую структуру, изучение свойств и характеристик которых может открыть путь к их практическому использованию в новых приложениях.

Постановка задачи

Широкополосные РПМ можно создавать на основе многослойных покрытий из различных материалов. По принципу действия они, как правило, подразделяются на несколько групп:

При создании подобных РПМ учитываются два основных условия: согласование с внешним пространством, т.е. пренебрежимо малое отражение от внешней поверхности, и полное поглощение энергии волны, прошедшей внутрь покрытия. Наиболее широкополосными являются поглотители с комбинированным принципом действия. Широкий диапазон рабочих частот имеют поглотители из композитов с электропроводящими волокнами. На основе композитных электропроводящих волокон в смеси с ферритами разработаны однослойные радиопоглощающие покрытия [24–26]. Многослойные поглотители с использованием ферритов или ферромагнитных материалов имеют очень широкую полосу поглощения при достаточно малом коэффициенте отражения. Например, трёхслойный поглотитель [27] обеспечивает K<-10 дБ в диапазоне частот 5…40 ГГц при толщине 2 мм. Данный материал выполнен на основе волокон, наполненных карбонильным железом. Его широкополосность обеспечивается плавным изменением комплексных диэлектрической и магнитной проницаемостей по толщине поглотителя. Если увеличивать число слоёв при соответствующем расширении диапазона, то по своим свойствам многослойные поглотители будут близки к поглотителям градиентного типа, в которых используется постепенное изменение от высокого сопротивления и низкой проводимости свободного пространства на внешней поверхности поглотителя к более низкому сопротивлению и более высокой проводимости на его задней стороне. Данные поглотители могут обладать более широкой полосой при малой величине коэффициента отражения, однако они являются самыми сложными в изготовлении. К числу таких материалов относятся керамические поглотители СВЧ-энергии на основе нитрида алюминия и карбида кремния [28]. Целью данной работы является получение минимального коэффициента отражения в требуемом широком частотном диапазоне при определённых ограничениях на параметры используемых материалов, а также создание экспериментального образца широкополосного радиопоглощающего материала на основе нитрида алюминия и карбида кремния.

Экспериментальная оценка радиопоглощающей способности материала

Радиопоглощающие свойства образцов оценивались по измерениям коэффициентов поглощения и отражения согласно методике, описанной в ГОСТ Р 50011-92. Коэффициент отражения ЭМВ показывает долю энергии, переизлучённой в направлении источника колебаний. В идеальном случае электромагнитное поле поглощается материалом полностью (см. рис. 1а)

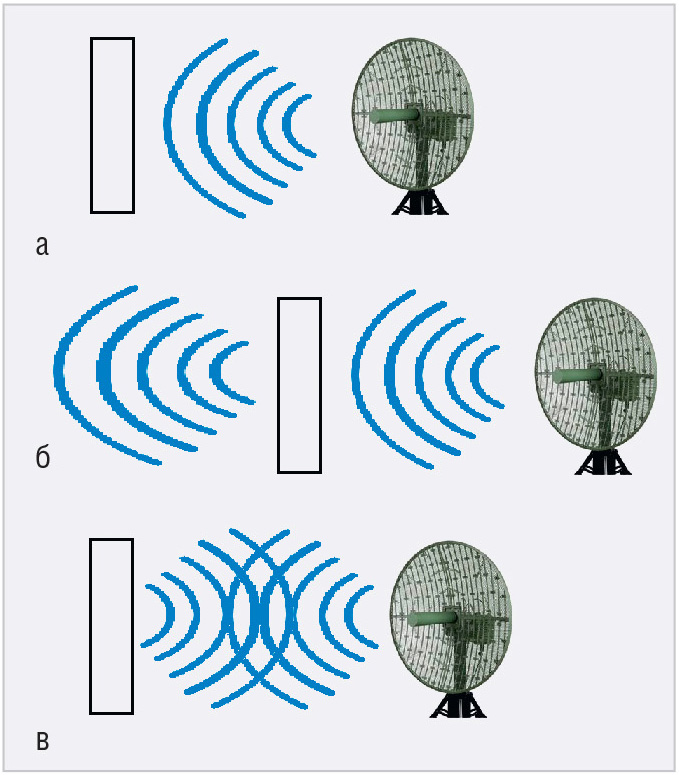

Величина ослабления электромагнитной энергии представляет собой соотношение уровней падающей электромагнитной энергии и энергии в пространстве за образцом (см. рис. 1б). Показатели отражения электромагнитных волн от границы раздела двух сред и поглощения энергии ЭМВ в объёме материала характеризуют эффективность экранирования ЭМИ.

Исследование экранирующих свойств композиционных материалов осуществлялось в диапазоне 5…20 ГГц с использованием панорамного измерителя коэффициента стоячей волны по напряжению (КСВН) и ослабления, а также волноводного измерительного тракта. КСВН связан с коэффициентом отражения К_отр следующим соотношением:

Далее описана процедура измерения коэффициента отражения образцов выбранной конструкции панели в диапазоне частот 8…18 ГГц. Изготовленная из исследуемого радиопоглощающего материала квадратная пластина размером 200×200 мм устанавливалась перпендикулярно оси облучающей её рупорной антенны П6-12, которая одновременно является и приёмной антенной для отражённой от пластины волны. Расстояние от пластины до антенны плавно изменялось в диапазоне 0,5…0,6 м при помощи специального механического устройства. Излучаемая антенной волна многократно отражается от пластины к антенне и обратно, формируя суммарную энергию волны, принимаемую антенной. Амплитуда СВЧ-сигнала, принятого антенной, составляет:

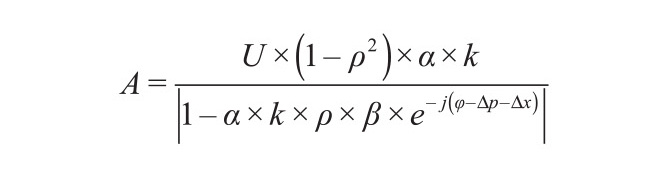

где U – амплитуда излучаемого антенной сигнала; ρ – коэффициент отражения волны от антенны (по мощности); α – доля мощности излучаемой антенной волны, попадающей на пластину; k – искомый коэффициент отражения пластины (по амплитуде); β – доля мощности отражённой от пластины волны, падающая на антенну; Δр – приращение фазы при отражении волны от антенны; φ=2π×2l / λ, где l – расстояние от излучателя антенны до пластины, λ – длина волны.

Из приведённого выражения следует, что при плавном изменении расстояния от антенны до пластины на λ/2 амплитуда принятого сигнала изменяется от

до

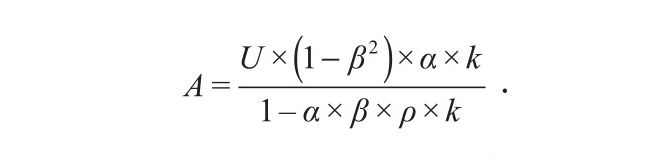

Измеряемые величины V_min и V_max, пропорциональные А_min и А_max соответственно, выражаются соотношениями:

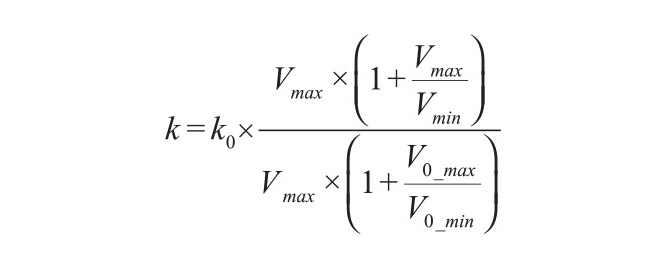

Затем пластина, изготовленная из радиопоглощающего материала, заменялась на пластину с такими же размерами, но сделанную из материала с известным коэффициентом отражения k₀. Обычно это металлическая пластина, коэффициент отражения которой принимается равным 1. Описанным выше способом для этой пластины можно получить соотношения для V_{0_min} и V_{0_max} (заменив k на k₀). Уравнения для V_min, V_max, V_{0_min} и V_{0_max} можно решить относительно k и получить:

По этой формуле производится расчёт коэффициента отражения k.

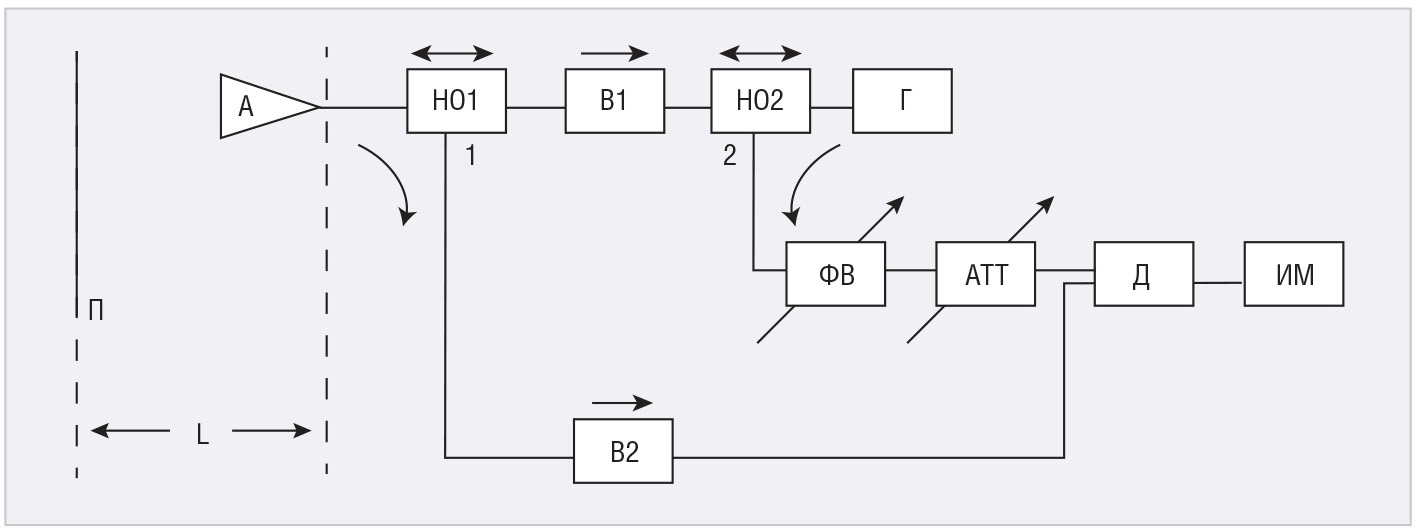

Схема устройства измерения величин V_min, V_max, V_{0_min} и V_{0_max} представлена на рисунке 2. Для разделения излучаемого и принимаемого антенной сигналов используются направленные ответвители и вентили. Через выход 1 направленного ответвителя НО1 принимаемый антенной сигнал поступает на измеритель мощности ИМ. В качестве величины V, пропорциональной амплитуде принимаемого сигнала, принимается величина, равная квадратному корню из измеренного значения мощности.

Примечание: П – отражающая пластина-образец с РПМ; А – рупорная антенна; Н01, Н02 – ответвители; В1, В2 – вентили; ФВ – перестраиваемый фазовращатель; АТТ – перестраиваемый аттенюатор; Д – делитель; Г – генератор; ИМ – измеритель мощности

Для исключения влияния на результаты измерения излучаемого сигнала, который вместе с принимаемым сигналом может проходить на выход 1 направленного ответвителя НО1, в устройстве имеется компенсационный канал, включающий в себя выход 2 направленного ответвителя НО2, перестраиваемый аттенюатор АТТ и перестраиваемый фазовращатель ФВ. На делителе Д сигналы измерительного и компенсационного каналов суммируются, после чего сигнал поступает на измеритель мощности ИМ. Компенсация проникающего через измерительный канал сигнала осуществляется при изъятой отражающей пластине путём установки такого затухания и поворота фазы сигнала в компенсационном канале, при котором измеритель ИМ показывает ноль мощности. Результаты измерения коэффициентов отражения стандартных материалов (флана и оргстекла) согласуются с известными опубликованными данными на частоте 1 МГц.

Электромагнитные свойства используемых материалов представлены в таблице 1. В диапазоне сверхвысоких частот они изучены довольно слабо. Показатели радиопоглощения и радиоотражения зависят от толщины слоя структуры материала и диэлектрических и магнитных характеристик. Чем «хуже» структура материала, тем лучше поглощение электромагнитных свойств.

Для расчёта зависимости коэффициента отражения от толщины материала, диэлектрической и магнитной постоянных и тангенса диэлектрических потерь была разработана программа, позволяющая производить моделирование многослойного радиопоглощающего материала, с помощью которой была проведена предварительная оценка поглощающих свойств разрабатываемых конструкций слоистых поглотителей.

С целью экспериментальной проверки расчётных конструкций многослойных поглотителей были изготовлены образцы панелей размером 200×200 мм на металлической подложке с различными компонентными составляющими, которые имели разные толщины, для того чтобы измерить радиоотражающую способность исследуемых материалов. Сначала измерялся коэффициент радиоотражения керамических панелей из 16 плиток карбида кремния, наклеенных на металлическую пластину (размер одной керамической плитки составлял 50×50×9 мм), а затем из 4 плиток нитрида алюминия, наклеенных на металлическую пластину (размер одной плитки – 110×110×0,63 мм). Керамические плитки приклеивались к металлической пластине с помощью двухстороннего скотча.

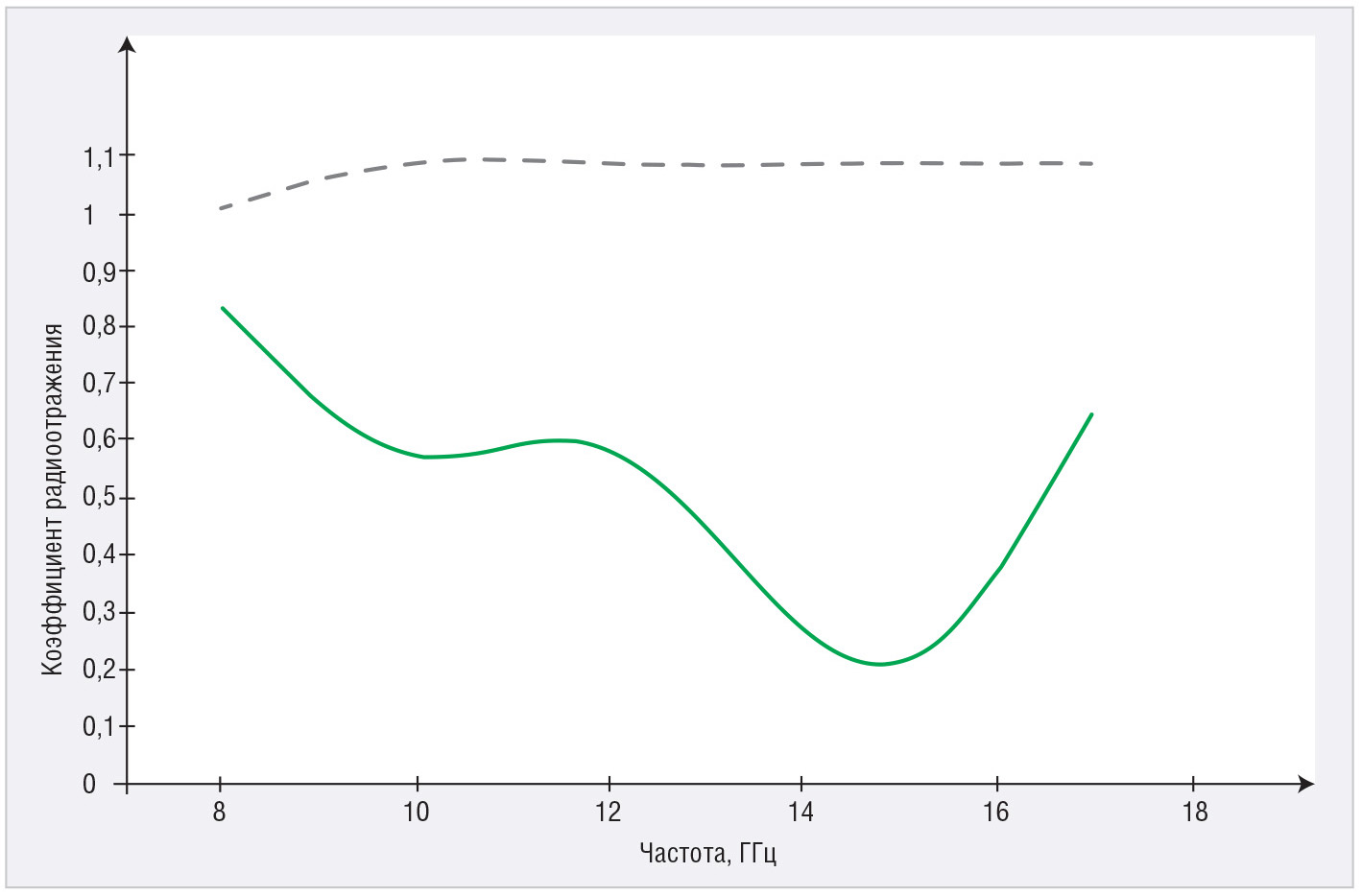

Измерения проводились на частотах 8, 10, 12, 15 и 17 ГГц. Результаты измерений коэффициента радиоотражения электромагнитной энергии представлены на рисунке 3. Из графиков видно, что нитрид алюминия во всём диапазоне сверхвысоких частот от 8 до 17 ГГц обладает высоким коэффициентом радиоотражения, т.е. отражает практически все электромагнитные волны. Карбид кремния отражает электромагнитные волны лишь частично.

После сравнений экспериментальных значений с теоретическими стало ясно, что электромагнитные свойства в диапазоне частот 8…17 ГГц отличны от данных, полученных на частоте 1 МГц. Экспериментальным путём было определено, что значение диэлектрической постоянной для карбида кремния в районе сверхвысоких частот составляет около 12.

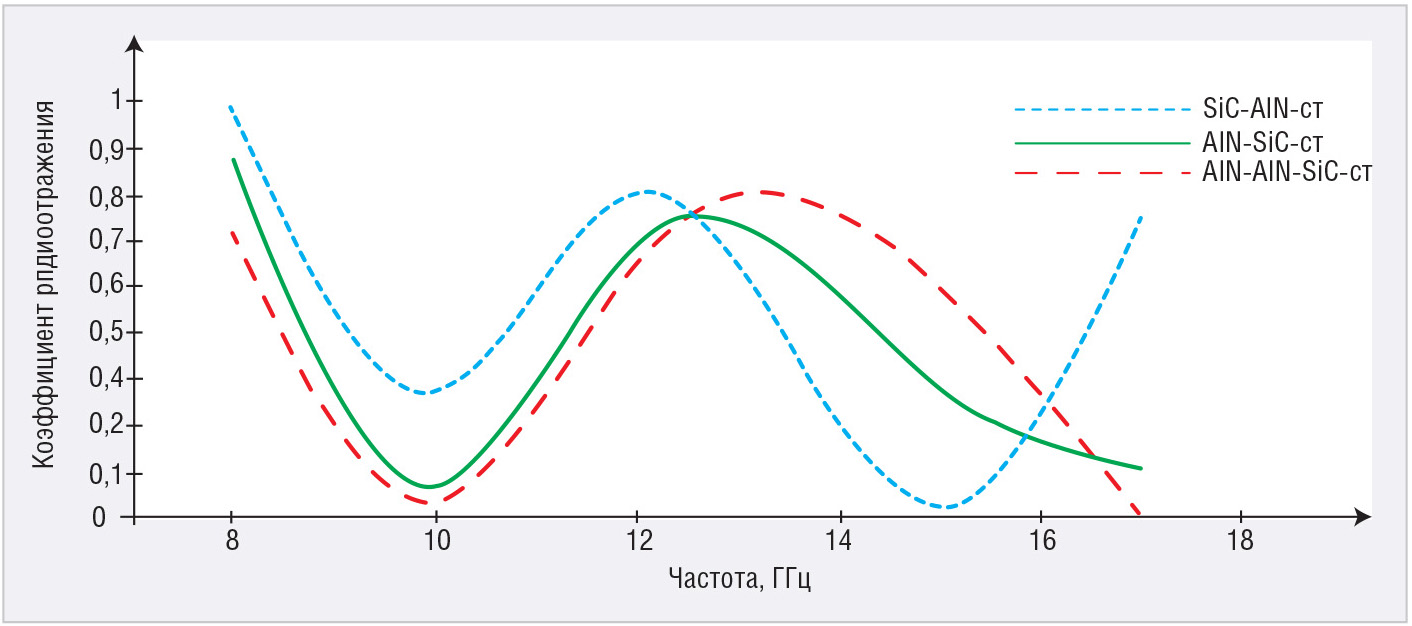

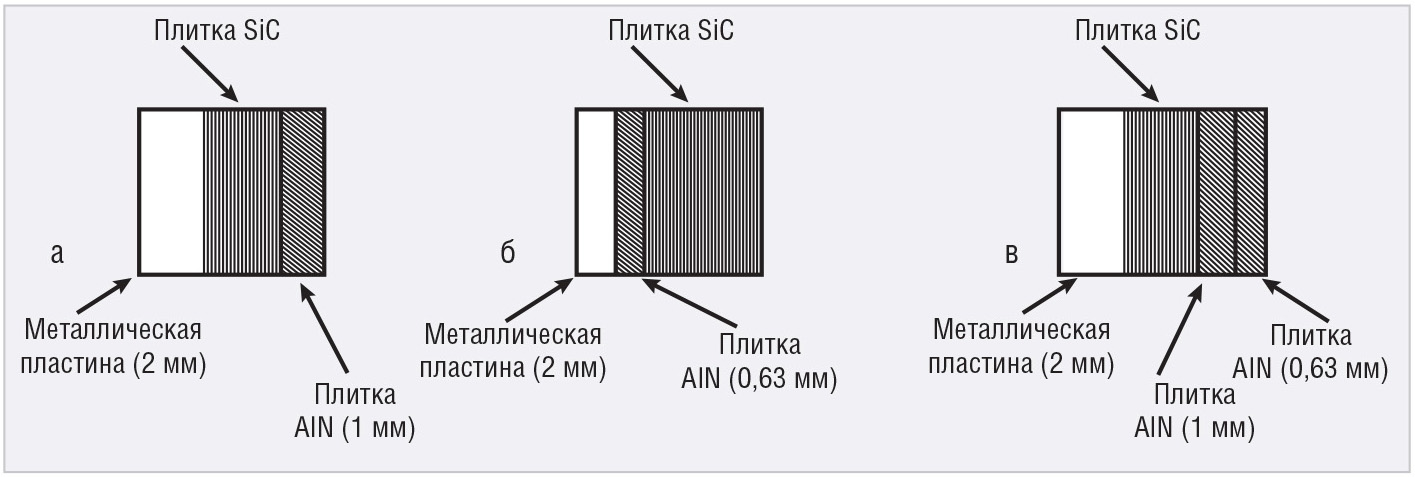

Затем были изготовлены многослойные панели, состоящие из двух или трёх слоёв разных толщин. Схемы панелей представлены на рисунке 4. В скобках указана толщина пластин. Результаты измерений коэффициента радиоотражения электромагнитной энергии для многослойных панелей из различных сочетаний материалов представлены на рисунке 5. Как видно из графика, для данных материалов на частотах 8…11 и 13…17 ГГц коэффициент радиоотражения очень мал и составляет 5–10%, а на частоте 11…13 ГГц наблюдается значительное отражение, составляющее 60–70%.

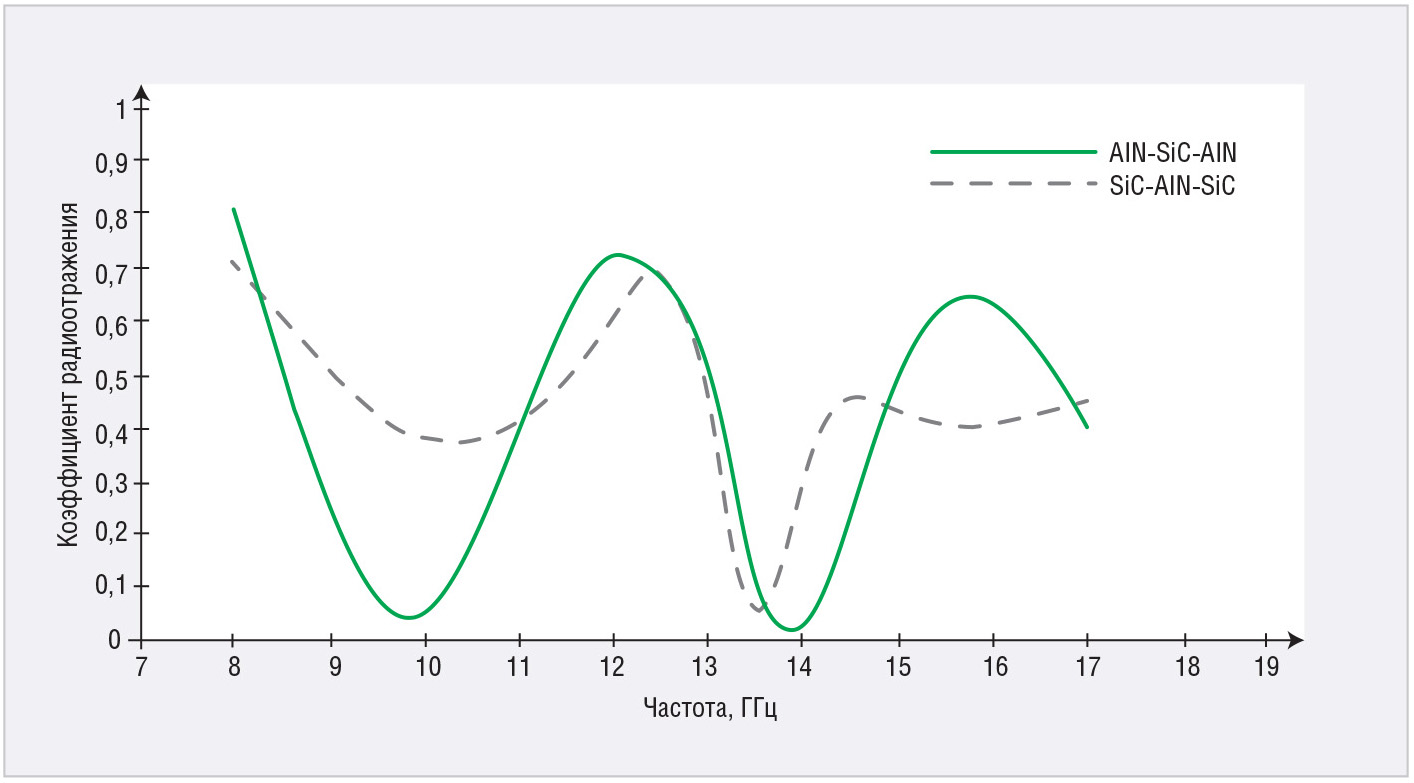

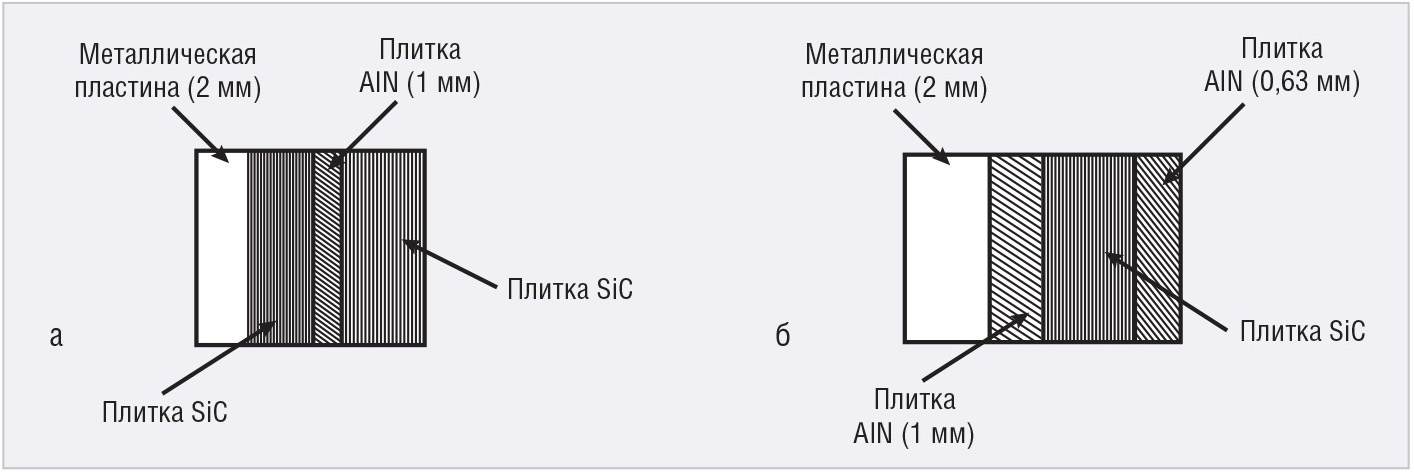

Таким же образом были проведены измерения для панелей, состоящих из последовательных слоёв карбида кремния и нитрида алюминия. Схемы панелей представлены на рисунке 6. Результаты измерений коэффициента радиоотражения электромагнитной энергии на сверхвысоких частотах для данных панелей приведены на рисунке 7.

Как видно из графика, на частотах 8…11 и 13…15 ГГц коэффициент радиоотражения составляет 0–10% (менее -20 дБ), т.е. материал на этих частотах отражает 5–10% электромагнитных волн, а на частотах 11…13 и 15…18 ГГц измеренный коэффициент составляет -2 дБ и отражает до 70% электромагнитных волн.

Для перекрытия «провала» на частотах 11…13 ГГц в исследованные многослойные поглотители был введён дополнительный слой, состоящий из органического компонента (эпоксидной смолы) и марганец-цинкового феррита. Важным преимуществом дополнительного слоя является его «широкополосность» и эффективность поглощения излучения в широком диапазоне частот. Марганец-цинковые ферриты характеризуются повышенными значениями магнитной проницаемости, малыми магнитными потерями, повышенными значениями удельного сопротивления и малыми вихревыми токами.

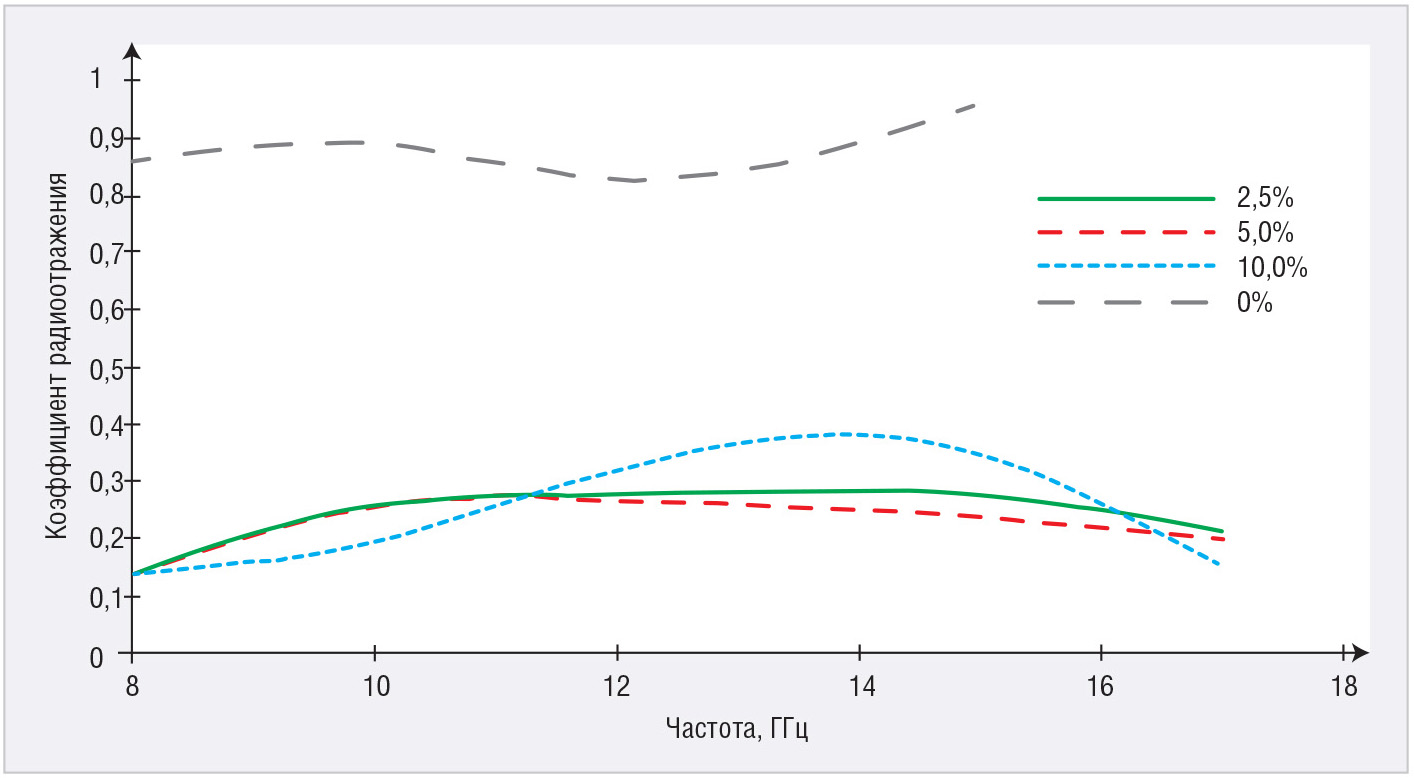

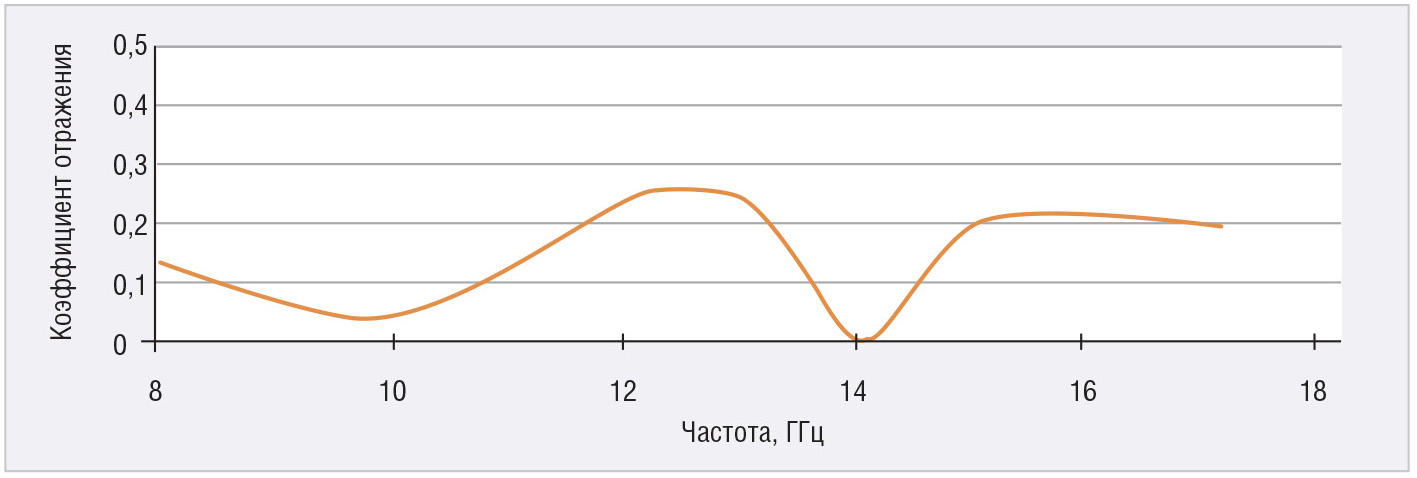

Был изготовлен марганец-цинковый феррит состава: MnO – 20%, ZnO – 7,6%, Fe₂O₃ – 72,4%. Для определения оптимального количества феррита в смолу вводили его добавки в объёме 2,5; 5,0 и 10%. Результаты измерения коэффициента радиоотражения панелей, состоящих из эпоксидной смолы и эпоксидной смолы с марганец-цинковым ферритом, представлены на рисунке 8.

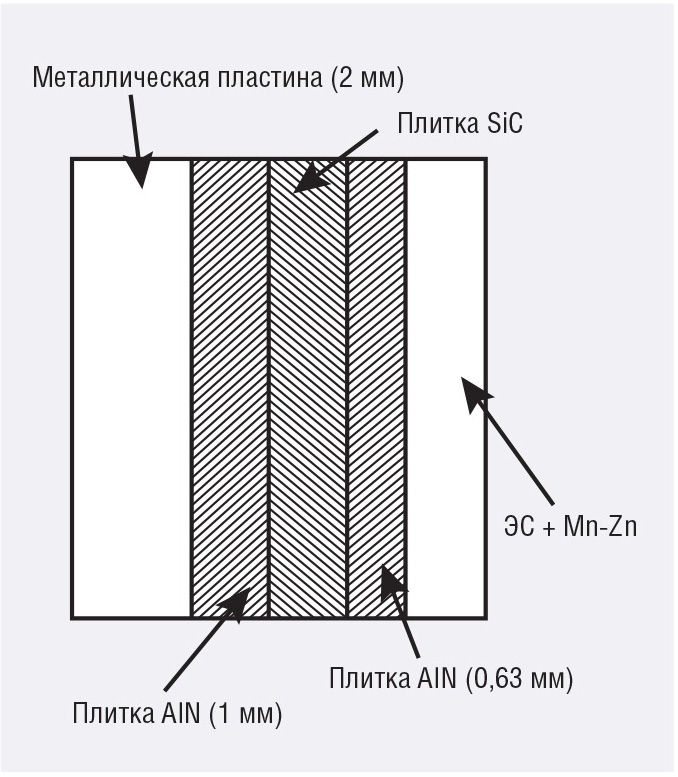

Таким образом, можно сделать вывод, что в диапазоне частот 8…18 ГГц радиопоглощающая плитка с минимальным коэффициентом отражения должна представлять собой слоистую структуру (см. рис. 9), состоящую из слоёв керамических материалов на основе SiC, AlN и слоя с добавкой марганец-цинкового феррита объёмом 2,5–5%. Расчётное значение коэффициента отражения такой плитки будет составлять 0–20% (см. рис. 10).

Изготовление образца радиопоглощающего композита на основе SiC и AlN в SPS-установках

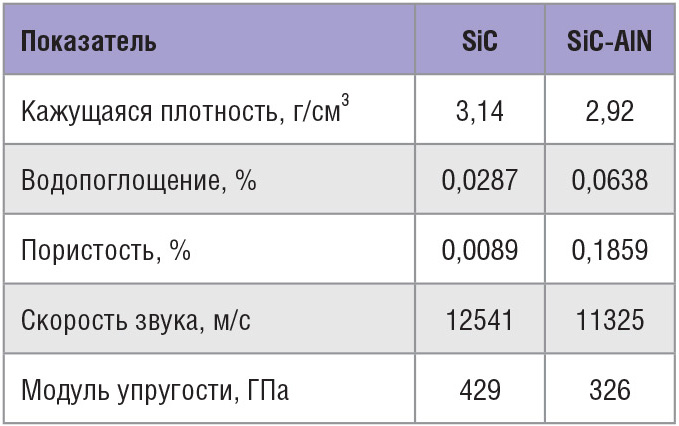

Получение изделий на основе карбида кремния и нитрида алюминия возможно в установках плазменно-искрового синтеза SPS. Авторами были проведены эксперименты по предварительному спеканию SiC и AlN в вакууме, в результате выполнения которых был изготовлен образец из шихты состава SiC – 50–90%, AlN – 50–10%. Физические свойства образца, полученного в SPS-установке, представлены в таблице 2.

Заключение

В результате выполнения данной работы созданы радиопоглощающие элементы из материалов на основе карбида кремния и нитрида алюминия, обеспечивающие ослабление энергии ЭМВ от 5 до 20 дБ на частотах от 8 до 17 ГГц. Разработанный материал представляет собой слоистый поглотитель, состоящий из последовательных слоёв карбида кремния и нитрида алюминия в сочетании с марганец-цинковым ферритом. Исследованы радиопоглощающие свойства слоистых элементов с различным сочетанием слоёв. Для получения материала, обладающего радиопоглощающими свойствами в широкой полосе частот, разработан состав и изготовлен в SPS-установке при +2000°С образец радиопоглощающего композитного материала на основе карбида кремния и нитрида алюминия.
