Кремниевая и арсенид-галлий-алюминиевая технология. Часть 13. Разработка устройств на базе 3D М ФЭФ М

В заключительной части статьи пойдёт речь о встраиваемой вычислительной платформе ФЭФ ВВП и построении на её основе многодатчиковых информационно-вычислительных и многопроцессорных систем на базе 3D М ФЭФ М и платформы MicroTCA OM.

Кремниевая и арсенид-галлий-алюминиевая технология. Часть 13. Разработка устройств на базе 3D М ФЭФ М

Информационно-вычислительная система на функциональных модулях ОЭС с фотон-электрон-фотонными многоканальными связями

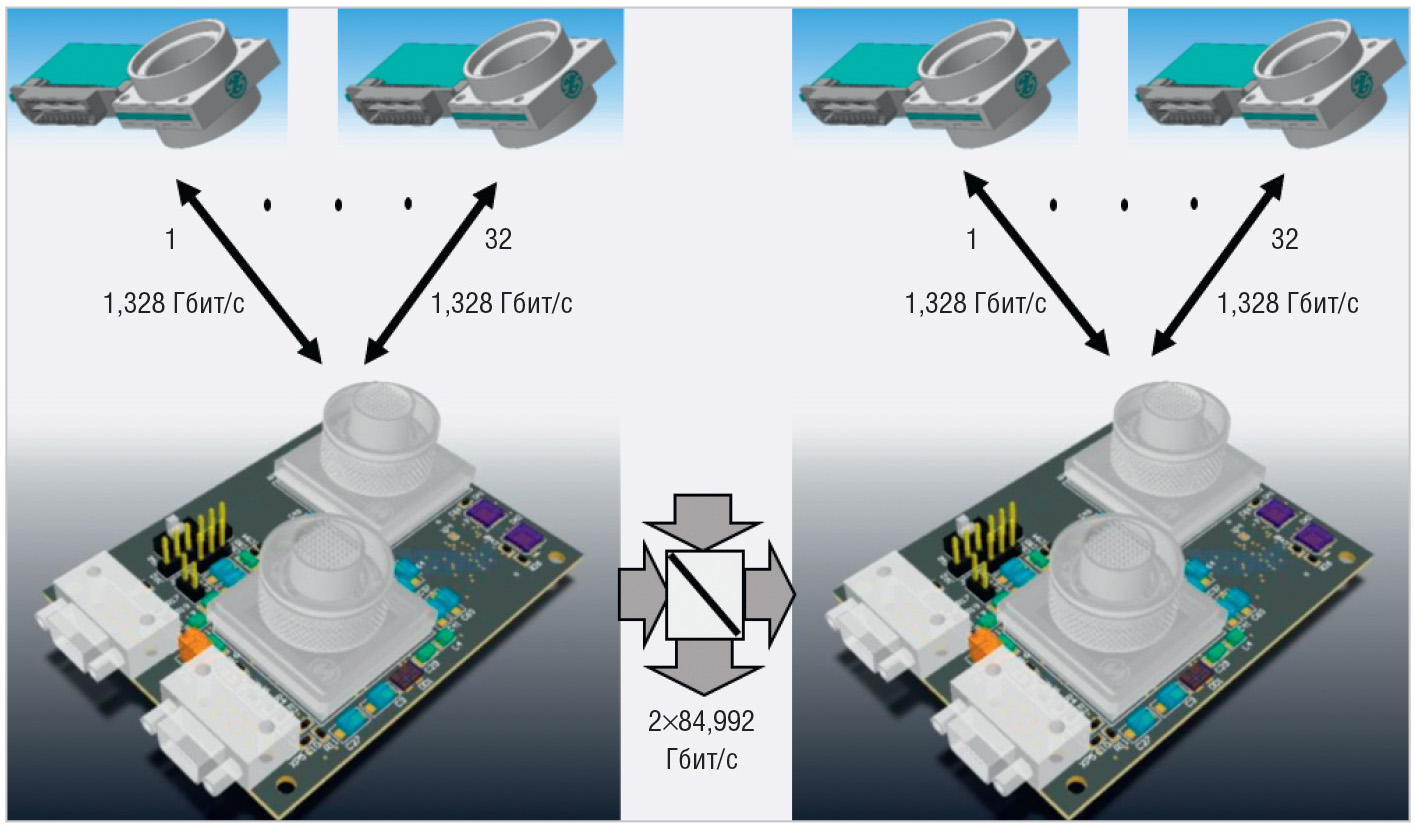

На рисунке 104 представлена информационно-вычислительная система на функциональных модулях ОЭС с фотон-электрон-фотонными многоканальными связями.

Состав функциональных модулей ОЭС с фотон-электрон-фотонными многоканальными связями:

  • функциональный модуль ОЭС с процессорным и коммутационным ОЭ СБИС;
  • функциональный модуль ОЭС с коммутационным ОЭ СБИС и интерфейсом связи с абонентом.

Принцип организации информационной многоканальной связи:

  • передача информационных данных – цифроаналоговое электронно-фотонное кодирование;
  • приём информационных данных – аналого-цифровое фотон-электронное декодирование.

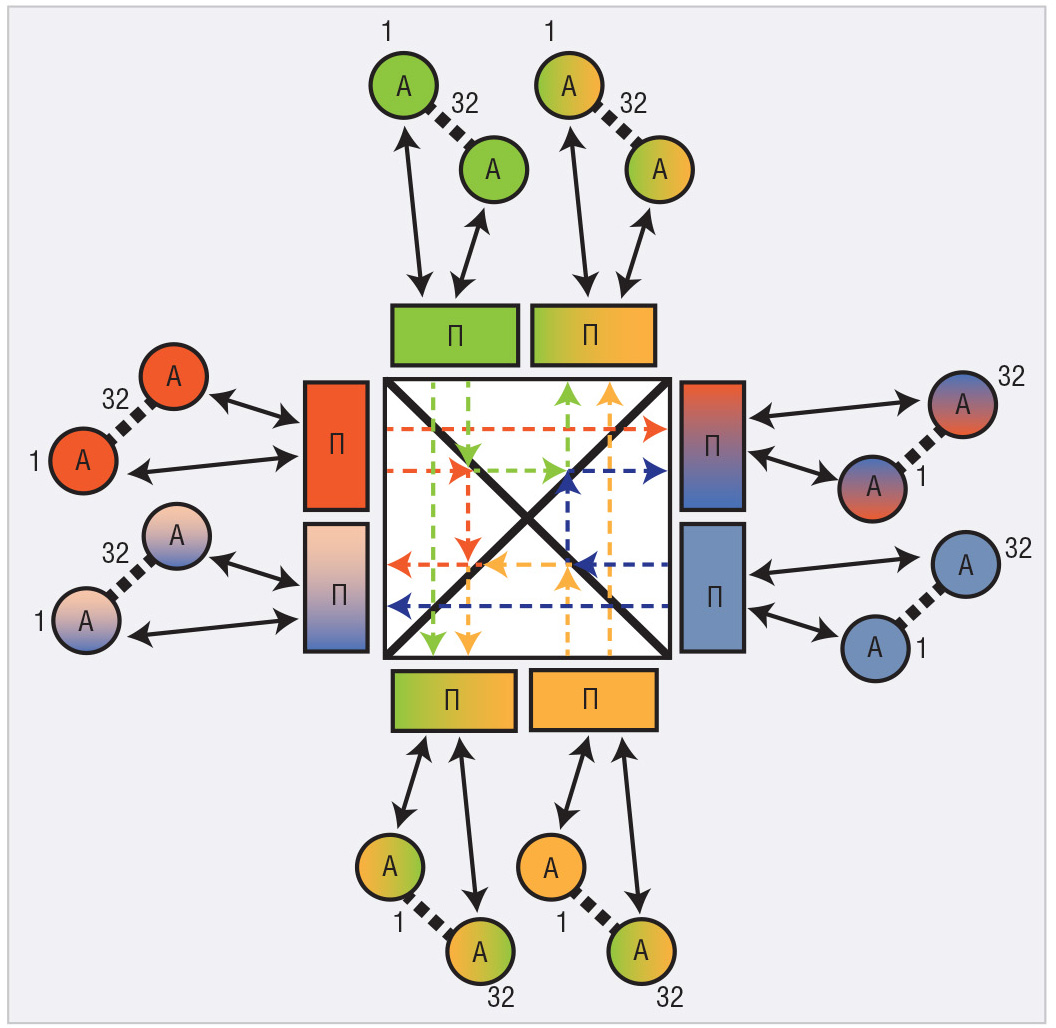

На рисунке 105 представлена информационно-вычислительная кластерная система из восьми тесно связанных процессорных модулей с 256 удалёнными информационными абонентами.

ФЭ встраиваемая вычислительная платформа – ФЭФ ВВП

Встраиваемая вычислительная платформа ФЭФ ВВП предназначена для построения многодатчиковых информационно-вычислительных и многопроцессорных систем на базе 3D М ФЭФ М и платформы MicroTCA OM открытого стандарта MicroTCA.

Конструкция ФЭФ ВВП представляет собой встраиваемую многослойную плату форм-фактора 3U (181,5×73,5 мм) с 3 разъёмами QMS-052-01-SL-D-EM2-TR для установки функциональных 3D М ФЭФ М с соответствующими связями и разъёмом для связи с модулями платформы MicroTCA.

Функциональными 3D М ФЭФ М являются 3D М ФЭФ М АС-Х1, 3D М ФЭФ М АС-Х2, 3D М ФЭФ М АС-Х3, 3D М ФЭФ М ВВ.

Система связи между разъёмами QMS-052-01-SL-D-EM2-TR обеспечивает формирование соответствующей проблемно-ориентированной платформы путём установки 3D М ФЭФ М АС-Х1, 3D М ФЭФ М АС-Х2, 3D М ФЭФ М АС-Х3, 3D М ФЭФ М ВВ.

Связь ФЭФ ВВП с модулем хост-ЭВМ платформы MicroTCA OM осуществляется по интерфейсу SRIO.

Разводка сигнальных цепей и цепей электропитания ФЭФ ВВП соответствует группе сигналов электропитания и информационным линиям платформы MicroTCA.

На рисунке 106 представлена структурная схема ФЭФ ВВП.

Оптические связи 3D М ФЭФ М организуются с помощью соответствующего соединения многоканальных оптических разъёмов ВОЛС. Оптическая система связи обеспечивает информационное подключение 3D М ФЭФ М между собой и с удалёнными датчиками.

3D М ФЭФ М информационно-вычислительная система для контроля и управления электроэнергетическими комплексами типа СТАТКОМ

Статические компенсаторы реактивной мощности (СТАТКОМ) широко используются для решения различных проблем передачи и распределения электрической энергии, связанных с большими и быстрыми колебаниями реактивной мощности.

В СТАТКОМ система управления тиристорных (транзисторных) вентилей преобразует электрические импульсы управления тиристоров в световые и передаёт их на высокий потенциал посредством волоконно-оптических световодов, принимает контрольные световые импульсы с каждой тиристорной ячейки и регулирует количество и расположение отказавших тиристоров.

Например, система управления реализуется на базе специализированного контроллера, содержащего центральный процессор ADSP-2181 (командный цикл 25 нс), программируемую логическую матрицу XCS30-PQ240, FLASH-память AM29F040 (512 Кбайт), два последовательных канала передачи данных RS-232, быстродействующий канал 1 Мбод, жидкокристаллический графический дисплей и клавиатуру. Система управления состоит из 84 приёмников и передатчиков световых сигналов, 12 из которых предназначены для обмена сигналами с датчиками и приёмниками дискретной и оцифрованной аналоговой информации от объекта.

Оптоэлектронная информационно-вычислительная интеллектуальная система на базе 3D М ФЭФ М АС-Х2 позволяет более компактно и совершенно подключаться к драйверам управления сильноточными тиристорами/транзисторами, снимать показания с системных датчиков и обмениваться информацией по волоконно-оптическим каналам с оптоэлектронным вычислительным блоком обработки, управления и визуализации.

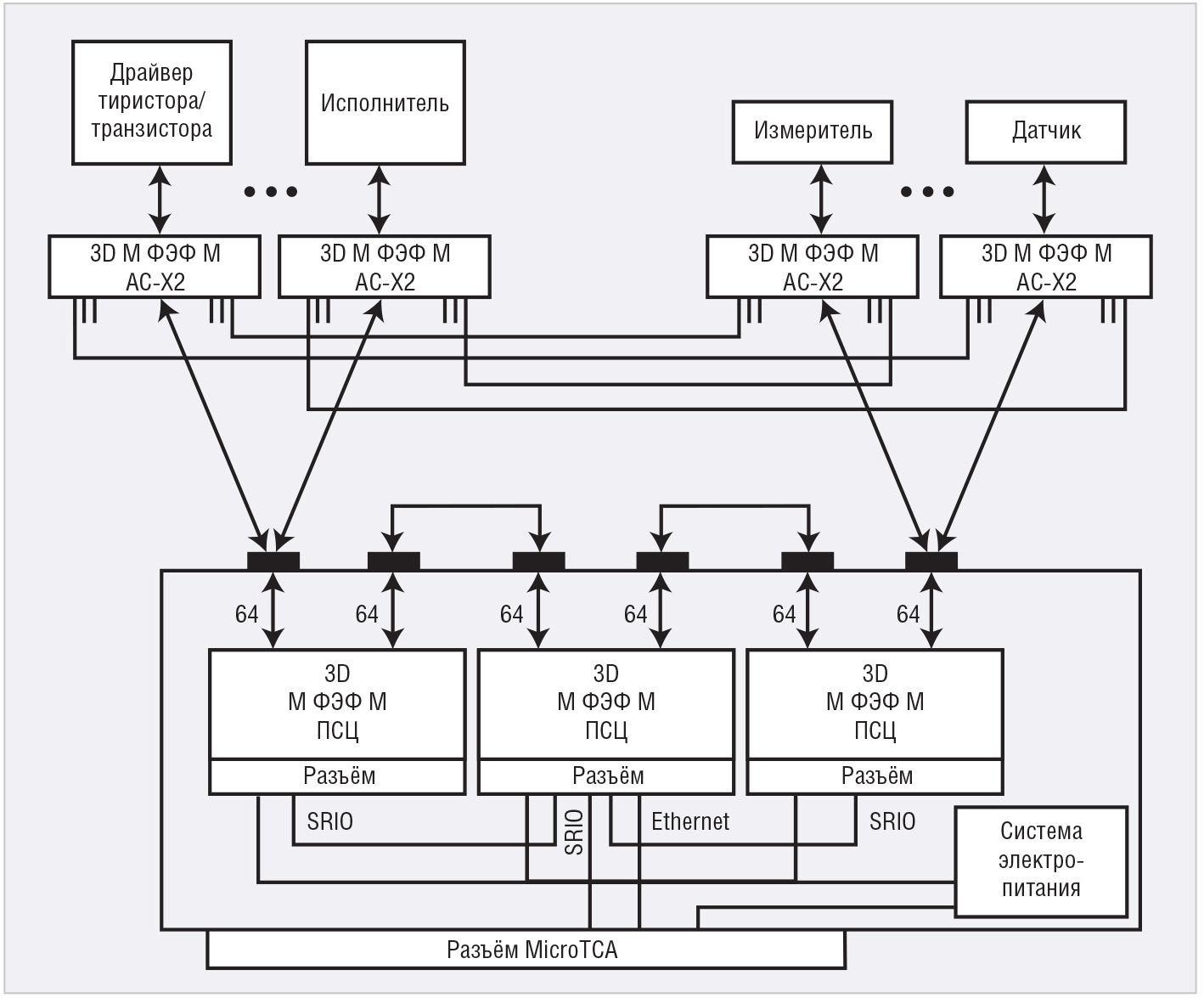

На рисунке 107 представлена структурная схема системы для СТАТКОМ.

Технические характеристики:

  • количество подключаемых драйверов управления сильноточными тиристорами/транзисторами – до 64;
  • подключение драйверов к 3D МОЭМ АС-Х2 осуществляется с помощью АЦП/ЦАП или волоконных каналов;
  • количество подключаемых системных датчиков – до 64;
  • подключение датчиков к 3D МОЭМ АС-Х2 осуществляется с помощью АЦП/ЦАП или волоконных каналов.

Производительность ФЭ ВВП эквивалентна производительности сигнальных процессоров фирмы Texas Instruments в составе трёх процессоров TMS320С6455 производительностью 2,9 МIPS (млн инструкций в с/мВт) и одного процессора TMS320С6474 производительностью 4,0 МIPS.

Организация оптических связей между 3D МОЭМ АС-Х2 позволяет реализовать резервирование каналов связи. Масштабирование абонентских узлов (драйверов, датчиков) осуществляется путём масштабирования ФЭ ВВП.

Модульная платформа MicroTCA OM многопроцессорных высокопроизводительных информационно-вычислительных систем на базе 3D М ФЭФ М

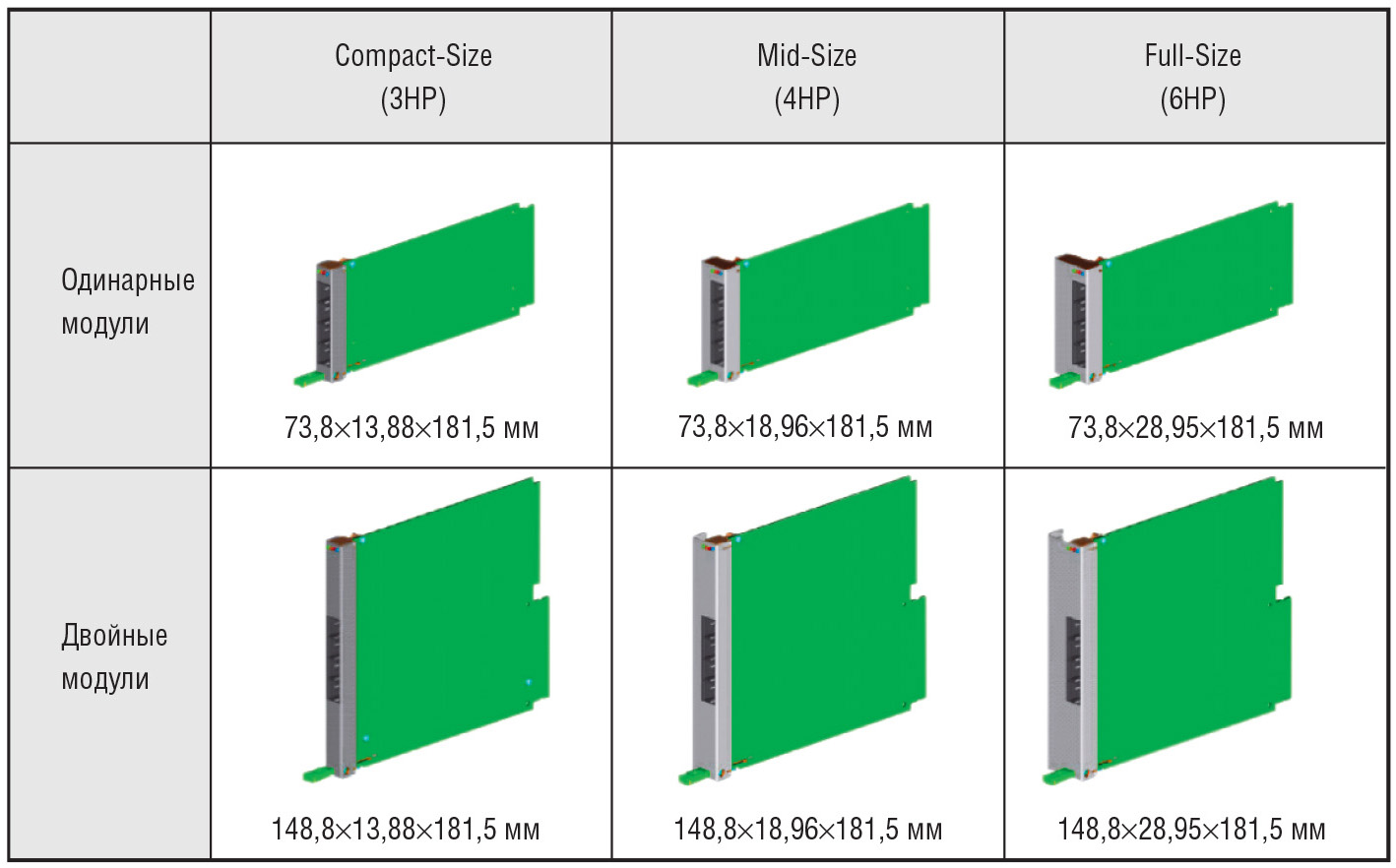

Многопроцессорная высокопроизводительная информационно-вычислительная система на базе 3D М ФЭФ М представляет собой систему на базе ОМ6040 или OM6120 фирмы Kontron, состоящую из MicroTCA, шасси с источником питания от сети переменного тока и вентиляторами, а также базового набора AdvancedMC-модулей: MCH (коммутатор), CPU (процессор), HDD (накопитель) и плат 3D ФЭ ВВП, соответствующих формату (см. рис. 108).

Система ОМ6040 соответствует требованиям спецификаций AMC.1 версии R2, AMC.1 (PCI Express x4), AMC.2 (Ethernet), AMC.3 (SAS/SATA), AMC.4 (Serial Rapid IO), базовой спецификации MicroTCA версии R1.0 и спецификации IPMI 1.5.

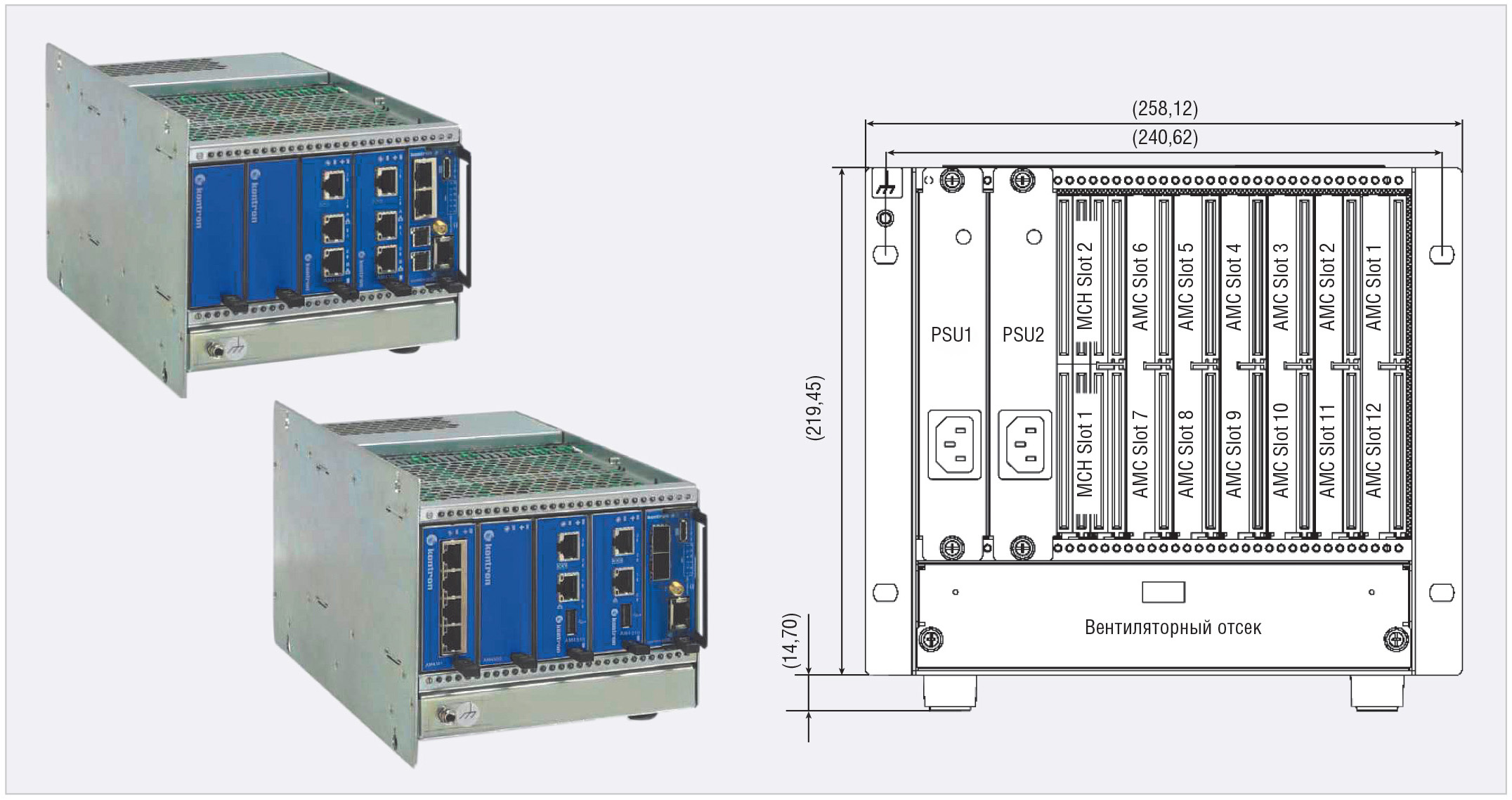

Внешний вид систем ОМ6040 и ОМ6120 показан на рисунке 109.

3D ФЭФ многопроцессорная высокопроизводительная система состоит из:

  • шасси с источником питания от сети переменного тока и вентиляторами;
  • коммутатора MicroTCA MCH с GbE и PCIe/SRIO;
  • процессорного АМС-модуля АМ4100 (Freescale PowerPC MPC8641D (1,5 ГГц) с загрузочной флеш-памятью 32 Мбайт и поддержкой CompactFlash до 1 Гбайт);
  • МС-модуля АМ4500 с жёстким диском SATA;
  • предустановленной ОС Linux 2.16 (Windriver) либо ОС VxWorks;
  • 3D М ФЭФ М встраиваемых плат соответствующей проблемной ориентации.

Заключение

Разработанные ООО «ОЭС» технология и устройства на базе 3D М ФЭФ М соответствуют концепции развития технологической платформы «Фотоника» по направлению «Оптоэлектроника – элементы и узлы, оптоинформатика и узлы».

Авторы готовы к сотрудничеству с заинтересованными сторонами в развитии данного научно-технологического направления и могут выполнить соответствующие прикладные проекты на базе разработанных 3D М ФЭФ М.

Работы выполнялись при частичной финансовой поддержке в рамках ФЦП «Национальная технологическая база» на 2002–2006 годы, ФЦП «Развитие электронной компонентной базы и радиоэлектроники» на 2008–2015 годы.

Соисполнителем работ в части разработки и изготовления 3D ФЭ СБИС VCSEL являлся Научно-технологический центр микроэлектроники и субмикронных гетероструктур при Физико-техническом институте им. А.Ф. Иоффе РАН (НТЦ микроэлектроники при ФТИ им. А.Ф. Иоффе, г. Санкт-Петербург).

Соисполнителями работ в части разработки и изготовления 3D ФЭ СБИС М А/Ц являлся ЗАО «ПКК Миландр» (г. Москва).

Литература

  1. Фотоника. / Под pед. М. Еленсона. – М.: Миp, 1985.
  2. Валях Е. Последовательно-параллельные вычисления. – М.: Миp, 1985.
  3. Системы параллельной обработки. / Под pед. Д. Ивенс. – М.: Миp, 1985.
  4. Sterling Т., Messina P., Smith P.H. Enabling Technology for Petaflops Computing. Published by Massachusetts Institute of Technology (MIT). 1995.
  5. СБИС для распознавания образов и обработки изображений. – М.: Мир, 1998.
  6. Иванов А.Б. Волоконная оптика. Компоненты, системы передачи, измерения. – М.: SYRUS SYSTEMA. 1999.
  7. Активные фазированные антенные решётки. / Под pед. Д.И. Воскpесенского. – М.: Радиотехника, 2004.
  8. Кун С. Матричные процессоры на СБИС. – М.: Мир, 1991.
  9. Морозов В.Н. Оптоэлектронные матричные процессоры. Массовая б-ка инженера «Электроника». – М.: Радио и связь. 1986.
  10. Одиноков С.Б., Петров А.В. Анализ точностных параметров оптико-электронного матрично-векторного процессора обработки цифровой информации. Квантовая электроника, 22. 1995 № 10.
  11. Забулонов М.И., Иванов П.А., Евтихиев Н.Н., Каменский А.В., Стариков Р.С., Шевчук А.В. Разработка оптических вычислителей в виде гибридных микросхем и микромодулей: компьютерное моделирование и экспериментальное макетирование. Наукоёмкие технологии. 2005 № 5.
  12. Пантелейчук А. Цифровые сигнальные процессоры Texas Instruments для мультимедийных приложений. Компоненты и технологии. 2007. № 9.
  13. Оптические вычисления. / Под pед. Р. Арратуна. – М.: Мир, 1993.
  14. Малеев Н.А., Кузьменков А.Г., Шуленков А.С., Блохин С.А., Кулагина М.М., Задиранов Ю.М., Тихомиров В.Г., Гладышев А.Г., Надточий А.М., Никитина Е.В., Lott J.A., Сведе-Швец В.Н., Леденцов Н.Н., Устинов В.М. Матрицы вертикально излучающих лазеров спектрального диапазона 960 нм. Физика и техника полупроводников. 2011. Том 45. Вып. 6.
  15. Впервые в истории создан фотонный процессор, готовый к запуску в серию. Cnews. 24.12.2015.
  16. Сведе-Швец В.Н., Сведе-Швец В.В. Комплекс принципов и аппаратно-программных средств ввода, преобразования, обработки, хранения, коммутации и передачи пространственно-временной многоканальной информации с 3D-архитектурой. Приложение к журналу «Информационные технологии». 2008. № 3.
  17. Агрич Ю.В. Быстродействующий аналого-цифровой преобразователь и способ его калибровки. Патент РФ № 2341017, 10.04.2008 г, пр. 29.09.2006 г.
  18. Агрич Ю.В. Дифференциальный компаратор с выборкой входного сигнала. Патент № 2352061, 10.04.2009 г., пр. 11.02.2008 г.
  19. Павлов А.М. Принципы организации бортовых вычислительных систем перспективных летательных аппаратов. Мир компьютерной автоматизации. 2001. № 4.
