По мнению специалистов, применение кубического GaN должно решить проблему сильных внутренних электрических полей в структурах, которые ухудшают рекомбинацию носителей и тем самым вызывают спад эффективности. Особенно это проявляется в зелёных светодиодах, где внутренние электрические поля сильнее и их влияние существеннее [1, 2]. Предположительно именно они вызывают быстрое снижение эффективности в области длин волн, соответствующих зелёному цвету видимого спектра. Возможность коммерческого получения кубического GaN на кремниевых пластинах диаметром больше 150 нм рассматривается специалистами как ключ к получению эффективных зелёных светодиодов и снижению себестоимости светодиодного освещения [3].
Участники альянса имеют достаточный опыт в технологии GaN-структур и приборов на их основе. Группа имеет современные реакторы для химического осаждения металлоорганических соединений из газовой фазы, благодаря чему она разрабатывает проекты по развитию применения GaN в различных областях, включая электронику, лазеры и однофотонные источники [3, 4].
Компания Anvil Semiconductors разрабатывает уникальные силовые приборы на основе карбида кремния [4]. Отработанный её сотрудниками технологический метод предусматривает выращивание на кремниевых пластинах тонкого слоя 3С-SiC, достаточного для построения силовых приборов. Также компания Anvil Semiconductors разработала методику, решающую проблему внутренних напряжений, которые неизбежны при выращивании SiC на Si [4]. Именно эта проблема до сегодняшнего дня не позволяла данной технологии успешно развиваться. Процесс уже был опробован на 100-миллиметровых кремниевых пластинах и, в силу своей природы, позволит с тем же успехом использовать пластины бо¢льшего диаметра [4]. Этот метод позволяет выращивать высококачественный кубический карбид кремния, который также может быть использован в качестве подложки для нитрида галлия [3, 4].
Кембриджский центр исследований GaN входит в состав кафедры материаловедения и металлургии Кембриджского университета. Более пятнадцати лет центр принимает активное участие в развитии технологий роста GaN, являясь всё это время одной из ведущих групп по исследованию GaN-материалов в Великобритании [4]. На данный момент центр поставляет эпитаксиальные структуры многим группам, участвующим в исследовании GaN как в Великобритании, так и за её пределами. Центр имеет опыт выращивания GaN на подложках из сапфира, монолитного кремния, монолитного нитрида галлия и на кремниевых подложках большой площади [4].
Компания Plessey Semiconductors приобрела в 2011 году патент на выращивание GaN на кремнии и в настоящее время использует эту технологию для коммерческого производства светодиодов [3, 4].
Альянс компаний частично финансируется агентством Innovate UK в рамках программы Energy Catalyst, основная цель которой – увеличить эффективность использования энергии. Альянс стал естественным продолжением совместной работы компании Anvil Semiconductors и центра исследования GaN в Кембриджском университете. Вместе они вырастили 3С-GaN на 3C-SiC методом химического осаждения металлоорганических соединений на кремниевых пластинах из газовой фазы [4]. Компания Anvil изготовила нижние слои 3C-SiC с использованием запатентованной технологии снятия внутренних напряжений, что позволило вырастить SiC нужного качества на кремниевых пластинах диаметром 100 мм. Кроме того, данный процесс легко воспроизводится на пластинах диаметром 150 мм, а потенциально – и на пластинах бо¢льшего диаметра, а потому подходит для промышленного применения. Компания Plessey начала коммерческое производство светодиодов, изготовленных на основе традиционного (гексагонального) GaN, выращенного на 150-миллиметровых кремниевых пластинах с использованием технологии, изначально разработанной в Кембриджском университете [4]. Благодаря технологии 3С-SiC на Si, разрабатываемой для силовых устройств на карбиде кремния, создана эффективная подложка, обеспечивающая однофазный эпитаксиальный рост кубического GaN. Её использование позволяет реализовать процесс, совместимый с технологией производства устройств на основе GaN на Si компании Plessey [3, 4].

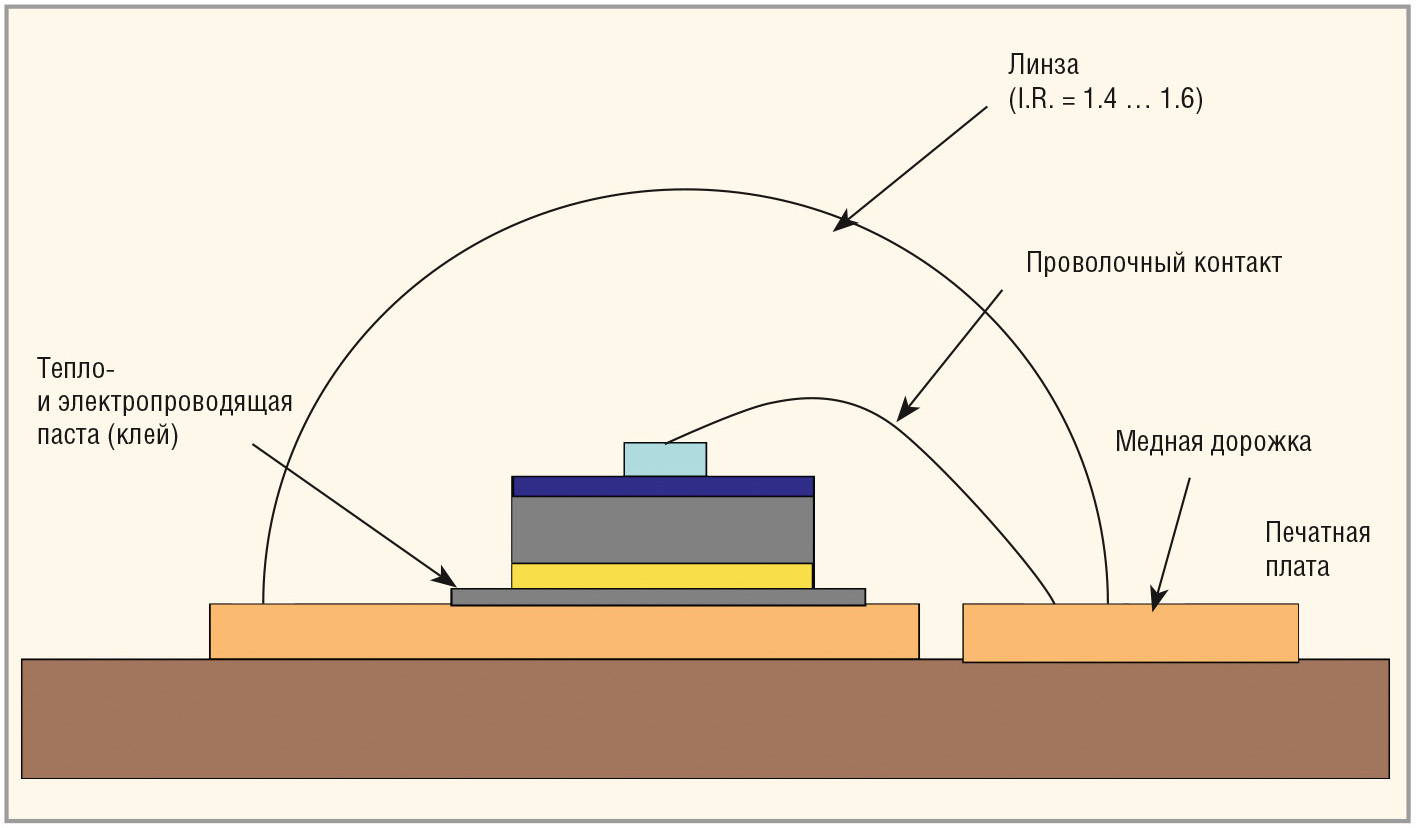

По словам технического директора Plessey, специалисты этой компании постоянно стремятся найти новую технологию, которая может улучшить их светодиодную продукцию [4]. Работа, проведённая в Кембриджском университете в сотрудничестве с компанией Anvil Semiconductors, показала, что высококачественный кубический нитрид галлия может быть выращен на кремниевых подложках большого диаметра, которые можно использовать для отработанного компанией Plessey технологического процесса выращивания структур [4]. Это даёт возможность создавать мощные зелёные светодиоды, которые могут стать основой нового поколения эффективных и управляемых осветительных приборов (см. схему).
Директор Кембриджского центра исследования GaN отмечает, что свойства кубического нитрида галлия были уже изучены, но его применение было ограничено из-за проблем с технологией выращивания этой термодинамически нестабильной кристаллической структуры [4]. Высокое качество кубического SiC на кремниевых подложках компании Anvil и опыт разработки традиционных структур из нитрида галлия для светодиодов на пластинах большой площади, которым обладают сотрудники данного центра, позволили значительно улучшить качество материала [4]. Этот проект также опирается на сотрудничество с компанией Plessey – вместе у них есть надежда впервые разработать зелёные светодиоды (см. схему), эффективность которых будет сравнима с эффективностью синих и красных светодиодов.
Генеральный директор компании Anvil утверждает, что разрабатываемый сотрудниками компании метод даёт возможность выращивать кубический GaN на подложках большого размера [4]. Сотрудничество в данном проекте позволит использовать отработанную на приборах силовой электроники технологию для производства мощных светодиодов, что гарантирует сочетание низкой себестоимости и высокой эффективности.
Литература
- Золина К.Г., Кудряшов В.Е., Туркин А.Н., Юнович А. Э. Спектры люминесценции голубых и зелёных светодиодов на основе многослойных гетероструктур InGaN/AlGaN/GaN с квантовыми ямами. ФТП. 1997. Т. 31. №9.
- Шуберт Ф.Е. Светодиоды. М. ФизМатЛит. 2008.
- Туркин А. Гетероструктуры GaN от Plessey Semiconductors – технология, продукты, перспективы. Полупроводниковая светотехника. 2016. №2.
- www.edn-europe.com.
