Промышленные коммутаторы HARTING Ha-VIS eCon 3000 PoE

В статье рассказано об одном из направлений деятельности компании HARTING, которая не только входит в число ведущих производителей разъёмов для различных применений, но и разрабатывает и производит промышленные сетевые Ethernet-коммутаторы.

25.12.2015 334 0
Промышленные коммутаторы HARTING Ha-VIS eCon 3000 PoE

Ethernet всё чаще применяется в прикладных системах, работающих в жёстких условиях эксплуатации. От «промышленных» Ethernet-коммутаторов требуется высокая отказоустойчивость и бесперебойная работа в широком диапазоне температур. Если коммутатор устанавливается во влажной среде, само устройство и все кабельные соединения на его корпусе должны иметь соответствующую степень защиты (до IP67). Корпус коммутатора должен быть прочным. Для некоторых применений требуется также защита от воздействия вибрации. Эти требования и определяют концепцию «промышленного Ethernet».

Помимо большого ассортимента надёжных промышленных соединителей и кабелей, компания HARTING предлагает широкий выбор промышленных Ethernet-коммутаторов: как неуправляемых, так и конфигурируемых и управляемых. Наряду с «немецким качеством» продукции, другими важными рыночными преимуществами этих коммутаторов являются их экономичность и широкий ассортимент. Кроме того, следует учитывать большой опыт специалистов, разрабатывающих и создающих изделия HARTING. Коммутаторы обладают европейскими и российскими сертификатами по электробезопасности и специальными сертификатами для применения на ж/д и морском транспорте.

В линейку неуправляемых коммутаторов входит 5 основных серий с числом портов до 16 штук и возможностью подключения как кабелей типа «витая пара», так и оптоволоконных. Устройства поддерживают передачу данных со скоростями 10 Мбит/с (Ethernet), 100 Мбит/с (Fast Ethernet) и 1 Гбит/с (Full Gigabit Ethernet). В линейку входят коммутаторы как с портами RJ45, так и M12. Корпус можно установить на DIN-рейку или закрепить на панели.

Обновившаяся недавно серия неуправ-ляемых коммутаторов Ha-VIS eCon с поддержкой Power over Ethernet (PoE) является оптимизированным решением для расширения сетевой инфраструктуры или создания новых промышленных сетей. Два вида малогабаритных корпусов – тонкий и плоский – гарантируют эффективное использование ограниченного пространства в шкафах управления.

Поддержка технологий Gigabit Ethernet, PoE и PoE+, обеспечивающая питанием подключённое сетевое оборудование, наличие сертификатов на использование в промышленности, судостроении и на транспорте, а также большой диапазон рабочих температур (–40…+70°C) расширяют сферу применения этих устройств.

Семейство Ha-VIS eCon 3000 PoE – новая линейка неуправляемых Ethernet-коммутаторов компании HARTING. Эти коммутаторы предназначены для установки на DIN-рейку в шкафах управления (степень защиты – IP30) и имеют до 8 портов. Устройства eCon 3000 PoE способны обеспечить питанием подключённое к ним сетевое оборудование. Они удобны для быстрого расширения или восстановления сетевых структур. Благодаря использованию технологии PoE упрощается подключение устройств, к которым нецелесообразно или невозможно подводить отдельный кабель от источника питания: IP-телефонов, точек доступа беспроводных сетей Wi-Fi и WiMAX, IP-видеокамер.

В линейку устройств серии Ha-VIS eCon 3000 PoE входят коммутаторы с различными сочетаниями портов RJ45 и оптоволоконных портов с автоматическим определением скорости передачи и полярности на кабеле типа «витая пара». Это позволяет произвести быстрый запуск надёжной сетевой инфраструктуры. Важной особенностью новой линейки является то, что все разновидности коммутаторов доступны как в промышленном, так и в коммерческом исполнении (различаются диапазоном рабочих температур: –40…+70°C и 0…+55°C соответственно). Это значит, что можно не переплачивать, если не требуется расширенный диапазон температур.

Общие особенности серии:

  • энергоснабжение до четырёх подключённых устройств с поддержкой стандарта PoE+ (до 137 Вт);
  • минимальное собственное потребление энергии;
  • защита от перенапряжения и неправильной полярности;
  • улучшенное крепление на DIN-рейку;
  • максимальная выходная мощность PoE – 15,4 Вт на один порт, общая – 61,6 Вт при использовании блока питания на =48 В;
  • максимальная выходная мощность PoE – 34,2 Вт на один порт, общая – 136,8 Вт при использовании блока питания на =54 В;
  • материал корпуса: анодированный алюминий/сталь с порошковым покрытием.

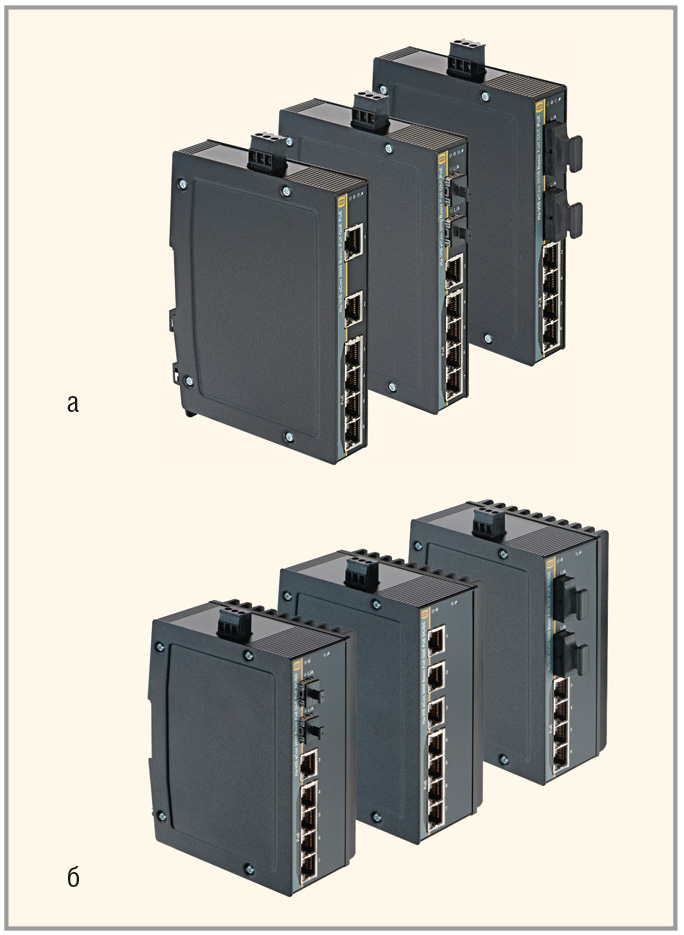

Новинки серии HARTING eCon 3000 (см. рисунок) можно условно разделить на четыре подгруппы:

  • eCon 3000 Fast Ethernet Basic PoE/PoE+;
  • eCon 3000 Fast Ethernet Basic PoE/PoE+ и DC/DC;
  • eCon 3000 Full Gigabit Ethernet Basic PoE/PoE+;
  • eCon 3000 Full Gigabit Ethernet Basic PoE/PoE+ и DC/DC.

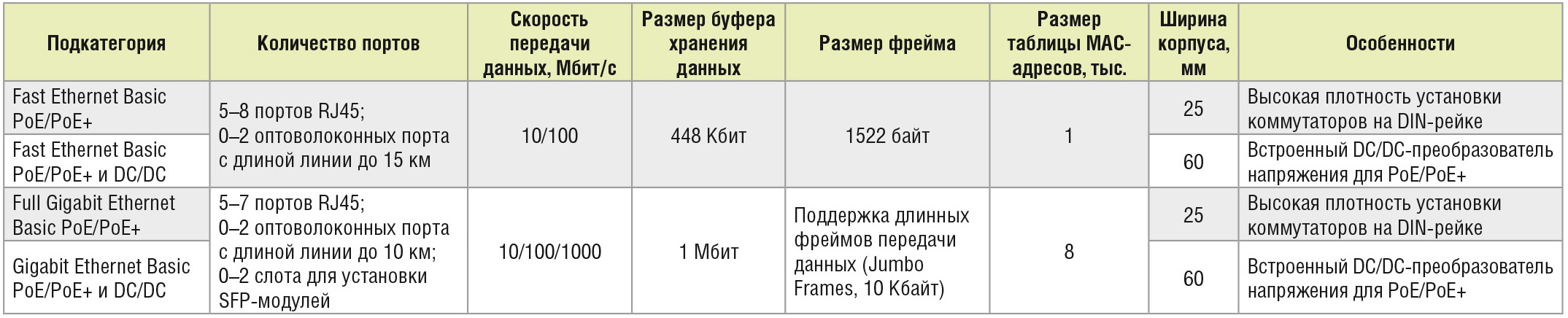

Ключевые характеристики каждой из подгрупп коммутаторов eCon 3000 PoE показаны в таблице.

Коммутаторы, оснащённые встроенным преобразователем напряжения (обозначение DC/DC), могут работать с источником питания 24 В, самостоятельно вырабатывая внешнее напряжение 54 В для питания подключённых PoE-устройств. Это позволяет экономить время и затраты на установку дополнительных кабелей и источников питания.

Заключение

Аналитики IHS/IMS („The World Mar-ket for Industrial Ethernet and Fieldbus Technologies – 2013 Edition“) уверены, что в ближайшие 10–15 лет технология Ethernet заменит во многих применениях традиционные промышленные сети. Эксперты прогнозируют переход на Ethernet большого числа промышленных сетей и, как следствие, дальнейший рост рынка коммутаторов Industrial Ethernet. Надёжное оборудование – ключевой компонент для создания высокопроизводительной и простой в реализации и обслуживании промышленной сети.

В условиях высокой рыночной конкуренции производители промышленных коммутаторов и другого сетевого оборудования должны: вести гибкую ценовую политику, адаптировать свои решения под различные задачи, работать над дальнейшим обновлением и оптимизацией текущей продуктовой линейки. Наличие ключевых преимуществ коммутаторов HARTING, описанных в данной статье, ставит их в один ряд с другими крупнейшими мировыми производителями сетевых решений и позволяет использовать в самых разных отраслях промышленности: машиностроении и робототехнике, ветровой и солнечной энергетике, автоматизации, на транспорте, в промышленных сетях и судостроении.

Литература

  1. Материалы компании HARTING «Ethernet – значит эффективность», МКА // ВКC. 2013. №2. С. 40.
  2. www.osp.ru/lan/2013/09/13037411.
  3. www.b2b.harting.com.
