Мощные светодиоды Philips Lumileds – от истоков до новинок рынка

Введение

Реалии современного рынка светотехнических изделий значительно меняются благодаря новинкам светодиодной промышленности. В последнее время появилось большое количество приборов, созданных

на основе мощных светодиодов. Их разработка – результат значительного прорыва в физике и технологии изготовления светодиодов, который произошёл в середине 90-х годов ХХ века, благодаря созданию гетероструктур на основе нитрида галлия и его твёрдых растворов [1–4]. Новые эффективные светодиоды на основе этих материалов, получившие название «сверхъяркие», перекрыли коротковолновую часть видимого спектра – от ультрафиолетовой до жёлтой области [1–5]. Кроме того, на этих светодиодах были получены невиданные до того времени значения квантового выхода и КПД [1–6]. Одновременно существенно повысилась эффективность светодиодов на основе гетероструктур других полупроводниковых

соединений типа AIIIBV, излучающих свет от жёлто-зелёного до ближнего инфракрасного диапазона. В основном это были структуры на основе фосфида галлия (GaP) и арсенида галлия (GaAs) и их твёрдых растворов – фосфида алюминия-индия-галлия (AlInGaP) и арсенида алюминия-галлия (AlGaAs), а также твёрдого раствора арсенида-фосфида галлия (GaAsP). Как следствие, светодиоды стали рассматриваться как источники света не только для индикации, но и для сигнализации, отображения и передачи информации, а впоследствии и для общего освещения.

Немного истории

В начале 1960-х годов появились первые светодиоды на основе GаР красного и зелёного свечения [3, 7, 8]. В то время полупроводниковые материалы уже стали применяться для создания биполярных и полевых транзисторов [7]. В процессе исследований и разработок было установлено, что полупроводники являются наилучшими материалами для изготовления излучающих устройств [7].

Серийный выпуск светодиодов на основе GаАsР был налажен в 1968 году компанией Monsanto Corporation [3, 7, 8]. Светодиодные кристаллы, выпускаемые этой компанией, представляли собой GаАsР структуры с р–n-переходом, выращенные на GаАs подложках и излучающие фотоны с длиной волны, соответствующей красному диапазону видимого спектра [7]. Вообще, 1968 год можно назвать началом эры твердотельных излучателей. В течение нескольких последующих лет продажи таких светодиодов стремительно росли, практически удваиваясь каждые несколько месяцев [7].

В 1968 году компания Hewlett Packard занялась разработками и производством светодиодов на основе GaP и его твёрдых растворов с использованием разработанной в то время технологии получения пластин GаР из расплавов при высоких температурах и давлениях [3, 7, 8]. Из таких пластин при помощи резки формировались подложки, на основе которых выращивались структуры четверного соединения AlInGaP [7].

Аналогичная технология используется и в настоящее время. Дело в том, что структуры на основе АlInGаР подходят для получения яркого свечения в красном (626 нм), оранжевом (610 нм) и жёлтом (590 нм) спектральных диапазонах, и в данный момент являются основой для изготовления светодиодов повышенной яркости, излучающих свет в данном интервале длин волн [7].

Разработав технологию выращивания структур на основе AlInGaP [7], компания Hewlett Packard получила линейку светодиодов, перекрывающих длинноволновую область спектра, а именно красный, оранжевый и жёлтый цветовые диапазоны свечения.

Особое развитие технология производства светодиодов на основе АlInGаР получила в конце 1980-х. Это было связано, во-первых, с созданием в активной области, состоящей из нескольких квантовых ям, распределённых отражателей Брэгга и, во-вторых, разработкой технологии изготовления прозрачных GаР подложек [3, 7, 8]. Специалисты компании Hewlett Packard активно участвовали в работах по совершенствованию технологии выращивания AlInGaP структур [7] и добились значительных успехов: к концу 1980-х – началу 1990-х годов светодиоды Hewlett Packard красного и жёлтого свечения устанавливались во многих устройствах, а кристаллы, выпускаемые этой компанией, использовали в своих изделиях многие производители светодиодов. В том числе красные и жёлтые светодиоды Hewlett Packard были применены разработчиками НПФ «Свеча» в первых светодиодных светофорах, установленных к 850-летнему юбилею в Москве в 1997 году [7, 9, 10].

Для создания светодиодов коротковолнового излучения в синей и зелёной областях нужно было найти материал с более высоким значением ширины запрещённой зоны [3, 7, 8]. Таким материалом стал GаN. Исследования этого материала, проводившиеся различными исследовательскими группами на протяжении более

20 лет [2–4], показали, что без легирования он обладает проводимостью n-типа, и для получения р–n-перехода требовалось подобрать соответствующую примесь р-типа [7]. Данную проблему в середине 90-х годов XX века решили сотрудники японской компании Nichia Chemical во главе с Шуджи Накамурой [1–9], которые, разработав новую систему выращивания GaN методом металлоорганической газофазной эпитаксии, получили первые светодиоды синего, голубого и зелёного цвета свечения на основе гетероструктур GaN и его твёрдых растворов InGaN и AlGaN. КПД этих светодиодов достигал 10% [3, 6, 7].

Полученные результаты дали импульс развитию работ во всем мире. Вслед за компанией Nichia технологию выращивания светодиодных кристаллов на подложках из сапфира (Al2O3) освоили специалисты и других компаний, одними из первых были сотрудники компании Hewlett Packard [7], зелёные светодиоды которой появились на рынке уже в 1997 году.

В 1999 году корпорациями Philips и Hewlett Packard была создана компания Lumileds. Новая компания создавалась одновременно двумя концернами-лидерами в своих областях – светотехнике и полупроводниковой оптоэлектронике соответственно. Целью создания этой компании была разработка источника света на основе светодиодов. Этот источник должен был стать принципиально новым источником света для применения в светотехнике. Дело в том, что за несколько лет до этого, в середине 90-х годов ХХ века, исследователи фирмы Nichia показали, что кристаллы на основе GaN и его твёрдых растворов подходят для получения светодиодов белого свечения. Был предложен метод использования люминофоров, преобразующих длину волны синего свечения кристалла в жёлто-зелёное свечение [3, 7, 8], и как результат, сложения сигналов в указанных диапазонах, получался белый цвет.

В 2003 году компанией Lumileds был сделан первый мощный светодиод белого цвета свечения Luxeon I со световым потоком более 25 лм и световой отдачей более 20 лм/Вт [3, 7, 8]. Светодиоды Luxeon I сразу превзошли по световой отдаче лампы накаливания почти в два раза, что позволило начать говорить о светодиодах как о новых и эффективных источниках света. Это было принципиально новое изделие [7] по многим параметрам – по размеру кристалла, значению рабочего тока, корпусу и т.д. Именно этим своим изделием компания Lumileds открыла новый класс светодиодов, получивших название мощных светодиодов – тех светодиодов, которые можно использовать как источники света для осветительных приборов [7].

В дальнейшем мощные светодиоды стали выпускать и другие производители. Они провели доработку конструкции корпуса за счёт применения разных материалов с высоким коэффициентом теплопроводности, а также используя линзы из различных материалов – пластика, кварцевого стекла или силикона.

Обзор моделей светодиодов Luxeon Rebel компании Philips Lumileds

В 2006 году компания Lumileds поменяла собственника и название – концерн Philips выкупил все акции компании, а сама компания стала называться Philips Lumileds [7]. Под этим новым названием компания разработала новую серию светодиодов – Luxeon Rebel. Применение новых материалов с более высоким коэффициентом теплопроводности для корпуса позволило существенно сократить его размеры, а применения новых материалов для линз – увеличить коэффициент вывода света из корпуса светодиода. Кроме того, кристаллы для серии Luxeon Rebel изготавливают с применением технологии отсоединения структуры от подложки Al2O3 (lift-off-технология) [2, 4, 7], что уменьшает количество дефектов и дислокаций и, тем самым, повышает их квантовый выход.

Отличительным свойством светодиодов Luxeon Rebel являются высокие значения светового потока и световой отдачи, а также их высокая надёжность. В серию входят несколько семейств, которые можно чётко разделить по типам применений.

Рассмотрим кратко основные характеристики нескольких семейств, входящих в серию Luxeon Rebel.

Светодиоды семейства Luxeon Rebel General Purpose White (GPW) выпускаются всех оттенков белого цвета и рекомендуются производителем для разработки источников света белого цвета свечения. Данные светодиоды могут использоваться в любых устройствах, где требуется получить хороший белый цвет [7].

Светодиоды семейства Luxeon Rebel Illumination могут быть использованы в осветительных приборах и системах освещения [7]. Светодиоды данного семейства соответствуют оптимальным для освещения областям белого цвета и имеют оптимизированный индекс цветопередачи для разных областей белого цвета.

Серия мощных светодиодов различного цвета свечения Luxeon Rebel Direct Color имеет все цвета свечения, соответствующие видимому диапазону спектра – от красного до синего [7]. Эти светодиоды рекомендуются для применения в архитектурно-художественном и декоративном освещении.

Характерной особенностью мощных светодиодов Luxeon Rebel ES, предназначенных для разработки светильников и ламп [7], является сниженное значение прямого напряжения. При токе 350 мА потребляемая мощность составляет ровно 1 Вт, поэтому значение светового потока соответствует значению световой отдачи. Данные светодиоды имеют рекомендуемый рабочий ток 700 мА, что позволяет получить больший световой поток со светодиода в изделии, при этом эффективность остаётся достаточно высокой [7]. Вследствие этого становится возможным получить более яркий источник света.

Кроме описанных выше светодиодов серии Luxeon Rebel стоит отметить ещё два семейства светодиодов Luxeon, также выпускаемых компанией Philips Lumileds.

Серия мощных светодиодов Luxeon H предназначена для разработки светодиодных ламп. Данные светодиоды имеют хороший тепловой дизайн корпуса и обладают стабильной цветовой температурой [7]. Кроме того, возможно питание данных светодиодов непосредственно от источника переменного тока, что для разработки светодиодных ламп является особенно важным [7].

Серия мощных светодиодов Luxeon A оптимальна для применения в светотехнических приборах, где требуется не только стабильность цветовой температуры, но и её однородность по поверхности источника света или изделия [7]. Данные светодиоды выпускаются с очень маленьким разбросом цветовой температуры (порядка ±45 K, что соответствует 3-шаговому эллипсу Мак-Адама [7, 8]). Это приводит к отсутствию необходимости разбиновки светодиодов по цветовой температуре. Приобретая такие светодиоды, разработчик устройства заранее может знать цветовую температуру своего изделия с высокой степенью точности. Также стоит отметить, что производитель даёт характеристики данных светодиодов при температуре p–n-перехода 85°C.

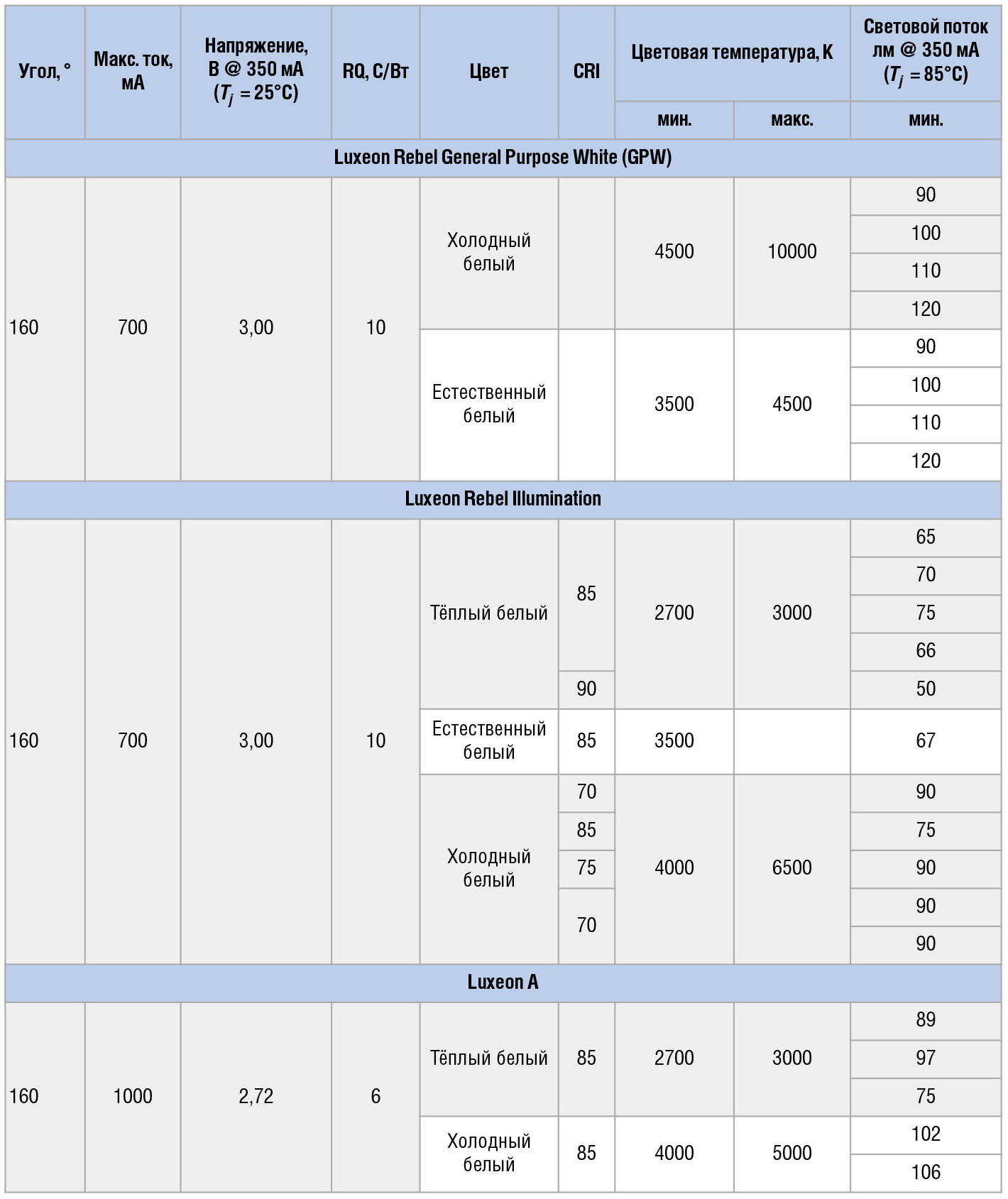

Основные характеристики упомянутых выше светодиодов приведены в таблице 1.

Новые модели светодиодов Luxeon Rebel компании Philips Lumileds

Более подробно стоит остановиться на обзоре новых серий светодиодов компании Philips Lumileds, которые были выпущены на рынок в последние несколько месяцев.

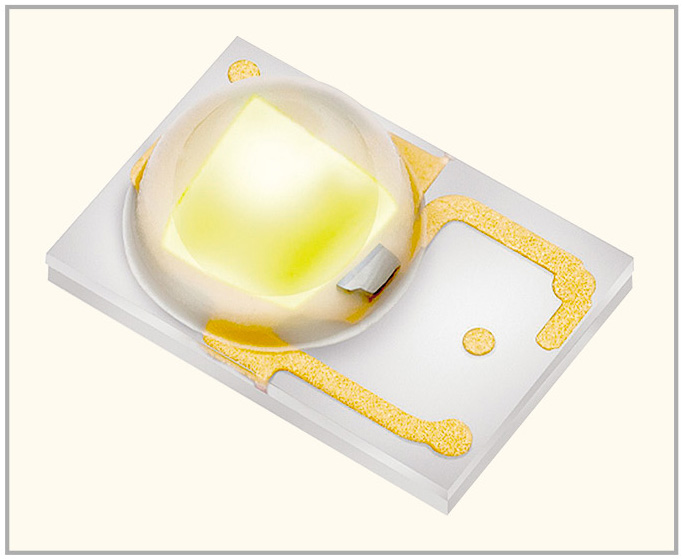

Светодиоды нового семейства Luxeon Rebel Plus (см. рис. 1) представляют собой новое поколение светодиодов Luxeon Rebel GPW. Они также выпускаются всех оттенков белого цвета и рекомендуются производителем для разработки источников света белого цвета свечения. Светодиоды Luxeon Rebel Plus имеют высокий индекс цветопередачи и низкое прямое напряжение.

Кроме того, стоит отметить, что для данных светодиодов, а также для всех новых моделей Luxeon отсутствует необходимость разбиновки по цветовой температуре, и их характеристики приведены производителем при температуре p–n-перехода 85°C.

Светодиоды Luxeon Rebel Plus следует использовать для получения хорошего белого цвета. Их основные характеристики приведены в таблице 2.

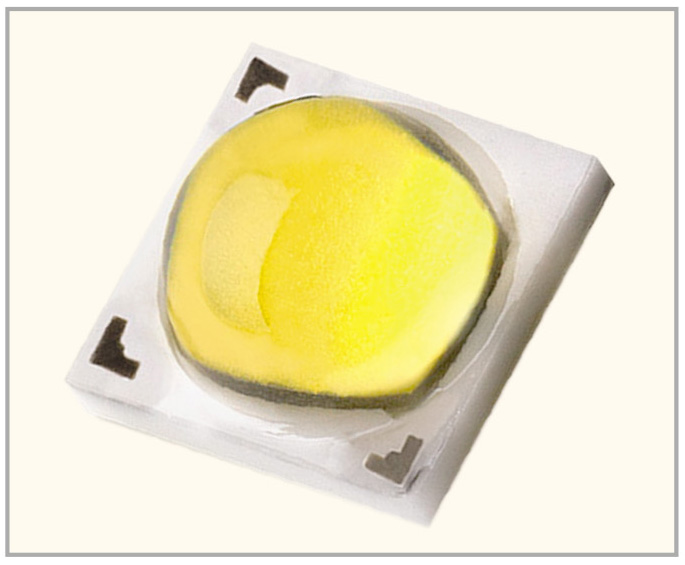

Светодиоды нового семейства Luxeon R (см. рис. 2) отличаются высокой световой отдачей – до 115 лм/Вт при токе 700 мА, и стабильностью цветовой температуры.

Данный светодиод, как и светодиод Luxeon Rebel Plus, выполнен в стандартном корпусе Luxeon Rebel. Светодиоды Luxeon R выпускаются всех оттенков белого цвета, и рекомендуются производителем для разработки светодиодных ламп и светильников.

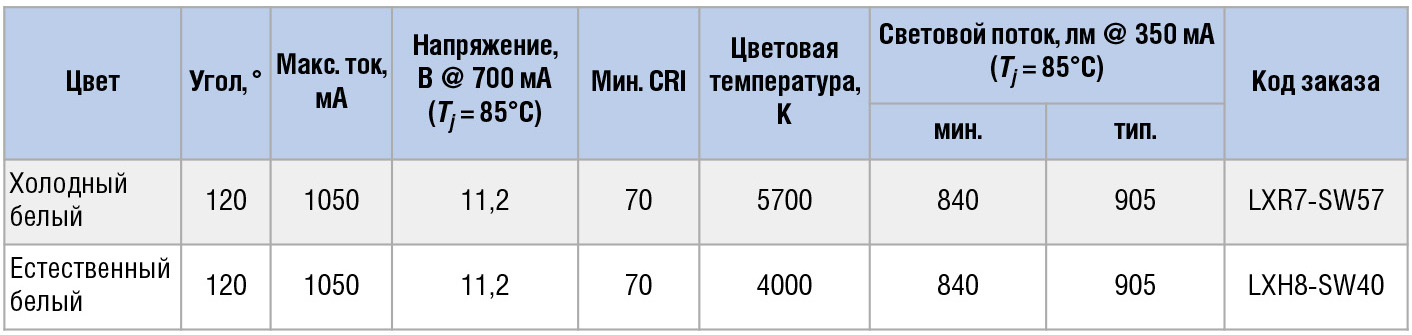

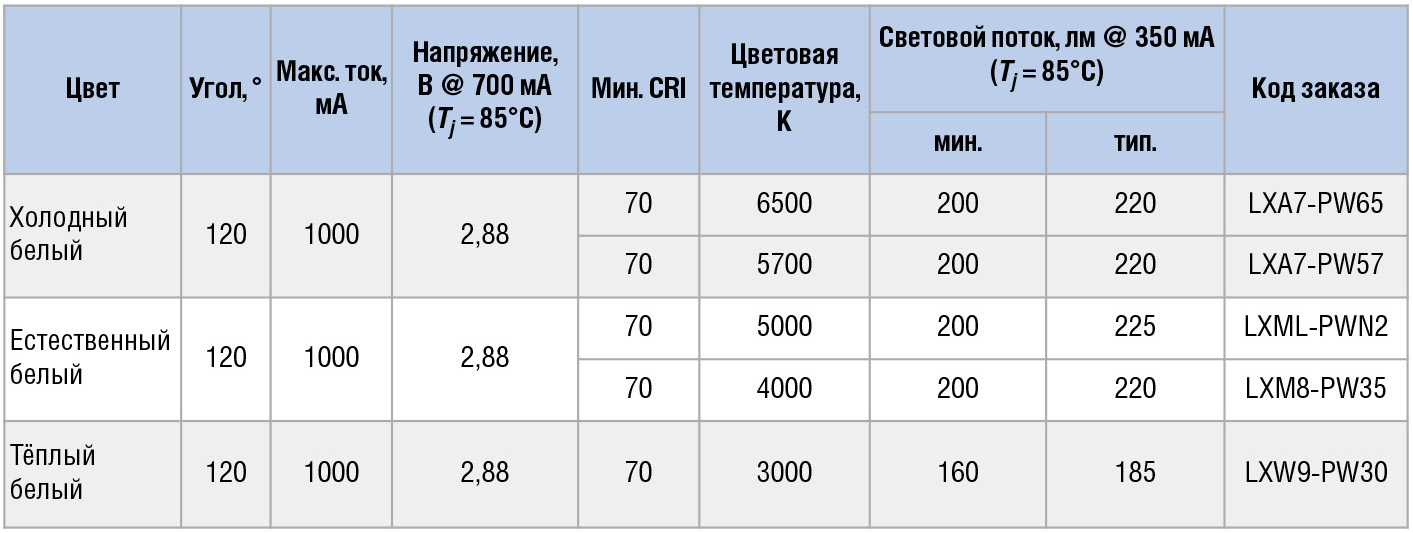

Основные характеристики Luxeon R приведены в таблице 3.

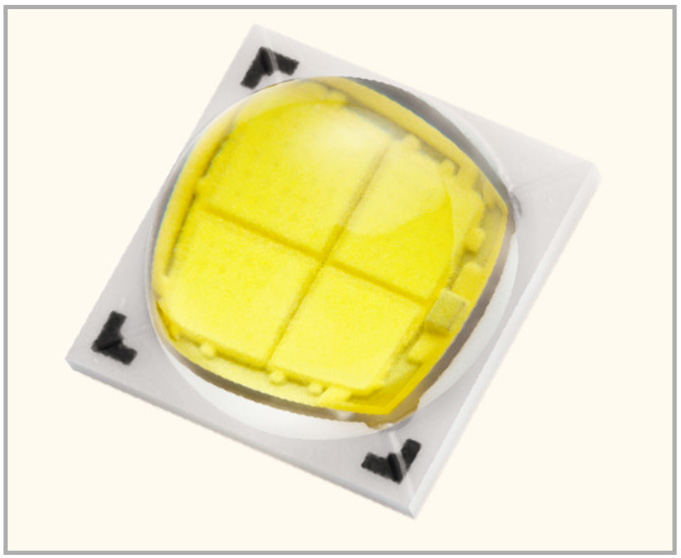

Светодиоды нового семейства Luxeon M (см. рис. 3) работают от источника напряжения 12 В, что делает их идеальными для создания на их основе эффективных источников света – светодиодных ламп – для систем низковольтного питания.

При токе 700 мА потребляемая мощность составит всего 8 Вт, а световая отдача в таком режиме будет равна приблизительно 114 лм/Вт.

Также стоит отметить, что данный светодиод имеет достаточно низкое значение теплового сопротивления от активной области (p–n-перехода) кристалла до точки пайки (обратной стороны основания) светодиода, которое составляет 1,25°C/Вт.

Светодиоды также отличаются стабильностью цветовой температуры.

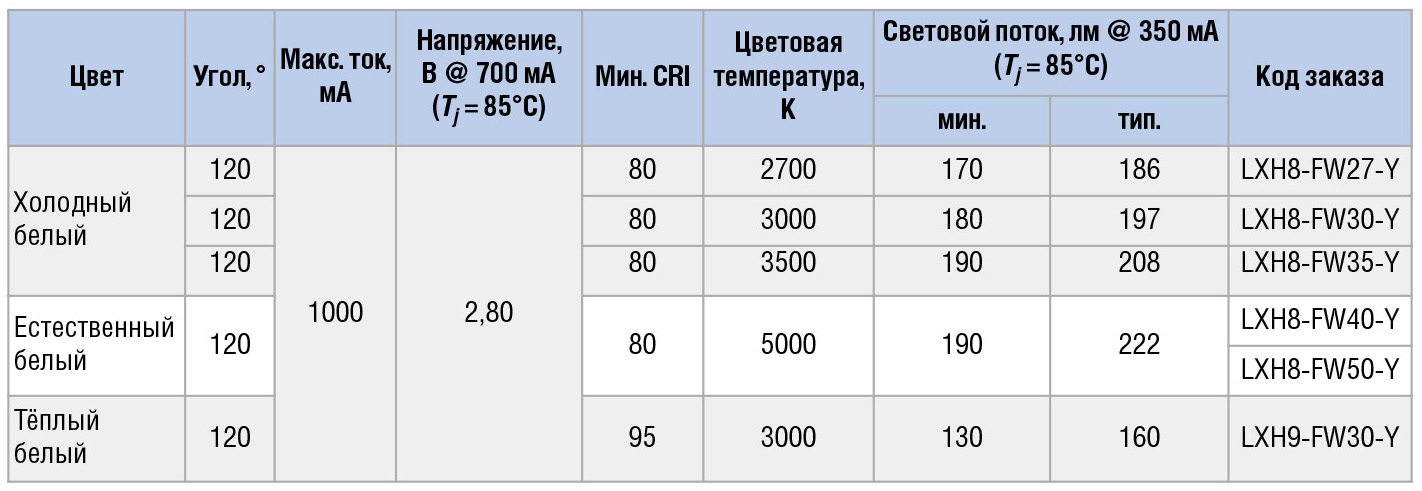

Основные характеристики светодиодов Luxeon M приведены в таблице 4.

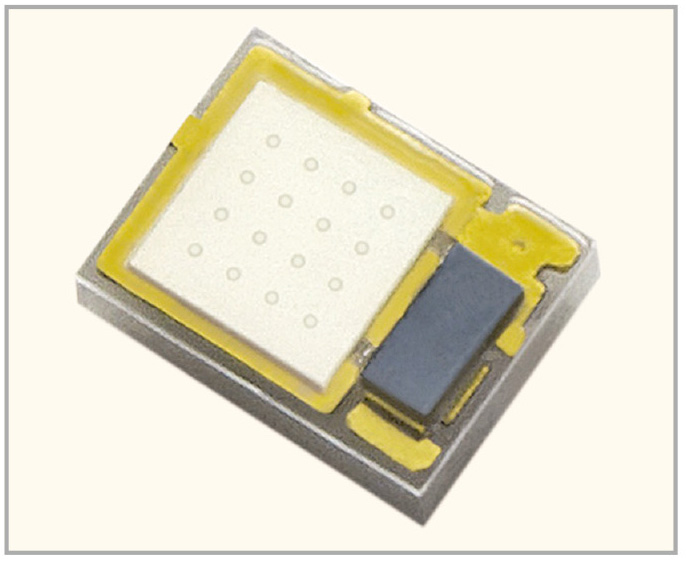

Новая серия светодиодов Luxeon T (см. рис. 4) предназначена как для внешнего, так и для внутреннего освещения. Благодаря высокой световой отдаче, надёжности и однородности цвета светодиоды этой серии хорошо подходят для производителей светильников типа downlight и промышленного освещения.

Их основные характеристики приведены в таблице 5.

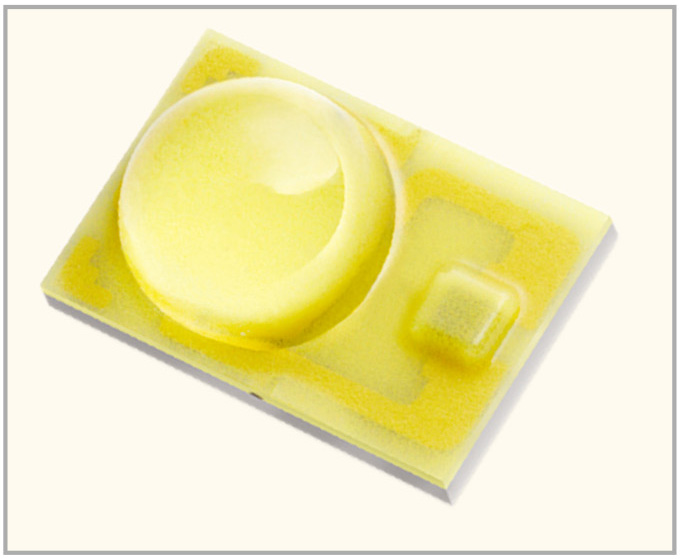

Совсем недавно компания Philips пополнила свой ассортимент мощных светодиодов новой серией светодиодов Luxeon Z (см. рис. 5).

Отличительной особенностью нового светодиода стал очень маленький размер – площадь основания составляет всего 2,2 мм². В сочетании с широким диапазоном цветов и открытым корпусом это позволяет создавать огромное количество комбинаций, необходимых для самых разных светильников.

Возможность создавать светодиодные модули в формате 2 × 2, 3 × 2, 6 × 1, как с единым, так и смешанным цветом, открывает новые горизонты для производителей. Помимо этого, конструкция Luxeon Z позволяет отказаться от использования вторичной оптики и сразу включать в конструкцию необходимые линзы.

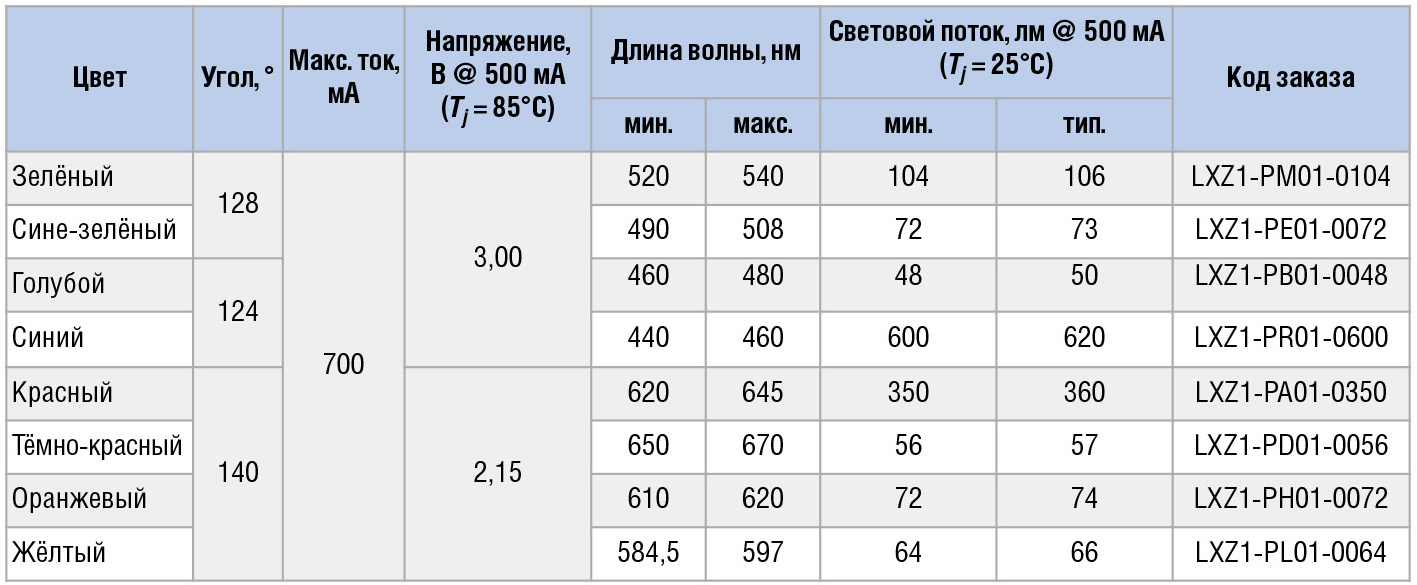

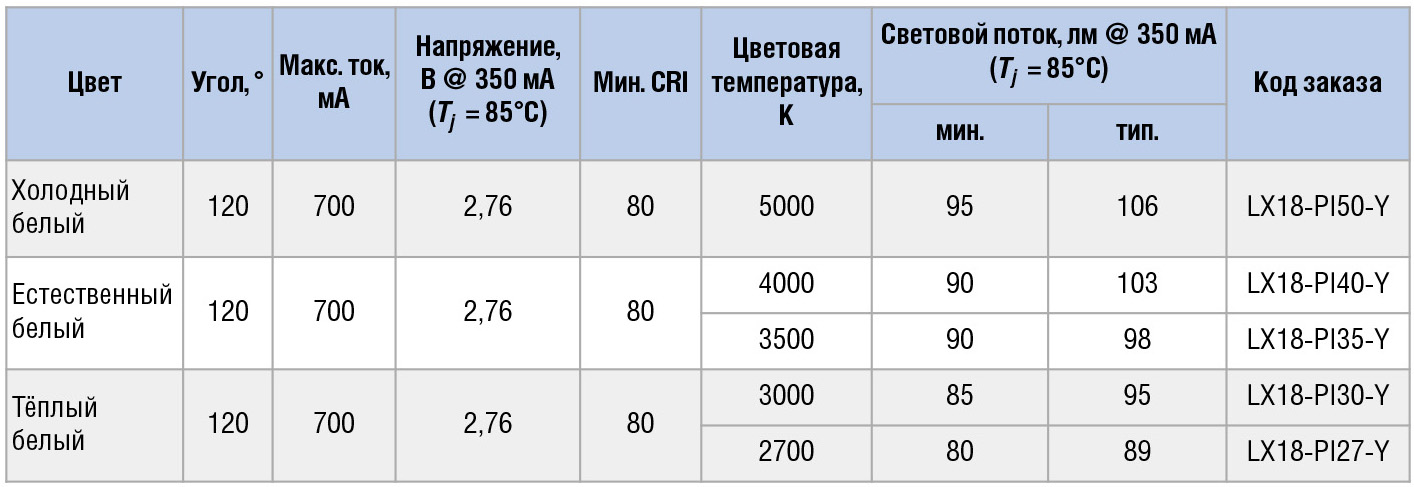

Основные характеристики светодиодов Luxeon Z приведены в таблице 6.

В последнее время всё большую популярность приобретают светодиодные модули. Сочетая в себе такие качества, как яркость, простота установки и проектирования, светодиодные модули обеспечили себе прочное положение на рынке. Всё больше производителей включают их в свою линейку продукции [11].

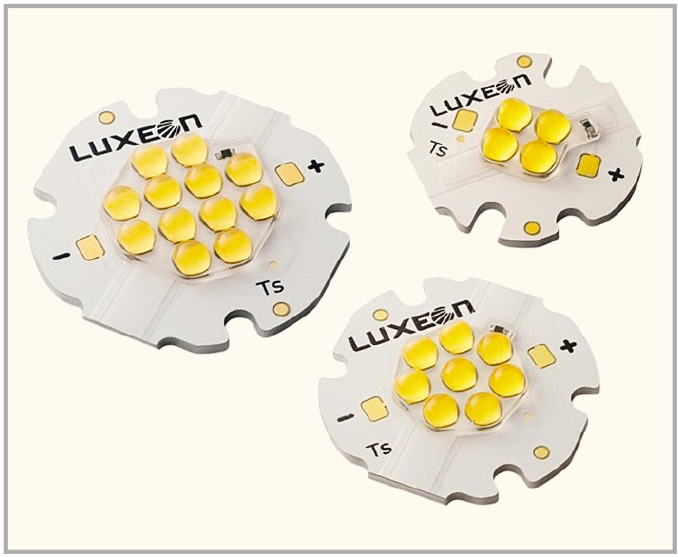

Не осталась в стороне и компания Philips Lumileds, выпустившая свой новый светодиодный модуль Luxeon K (см. рис. 6).

Он отличается высоким световым потоком (до 2500 лм), стабильностью цветовой температуры и высокой надёжностью. Механическое крепление также упрощает разработку и изготовление систем освещения на их основе.

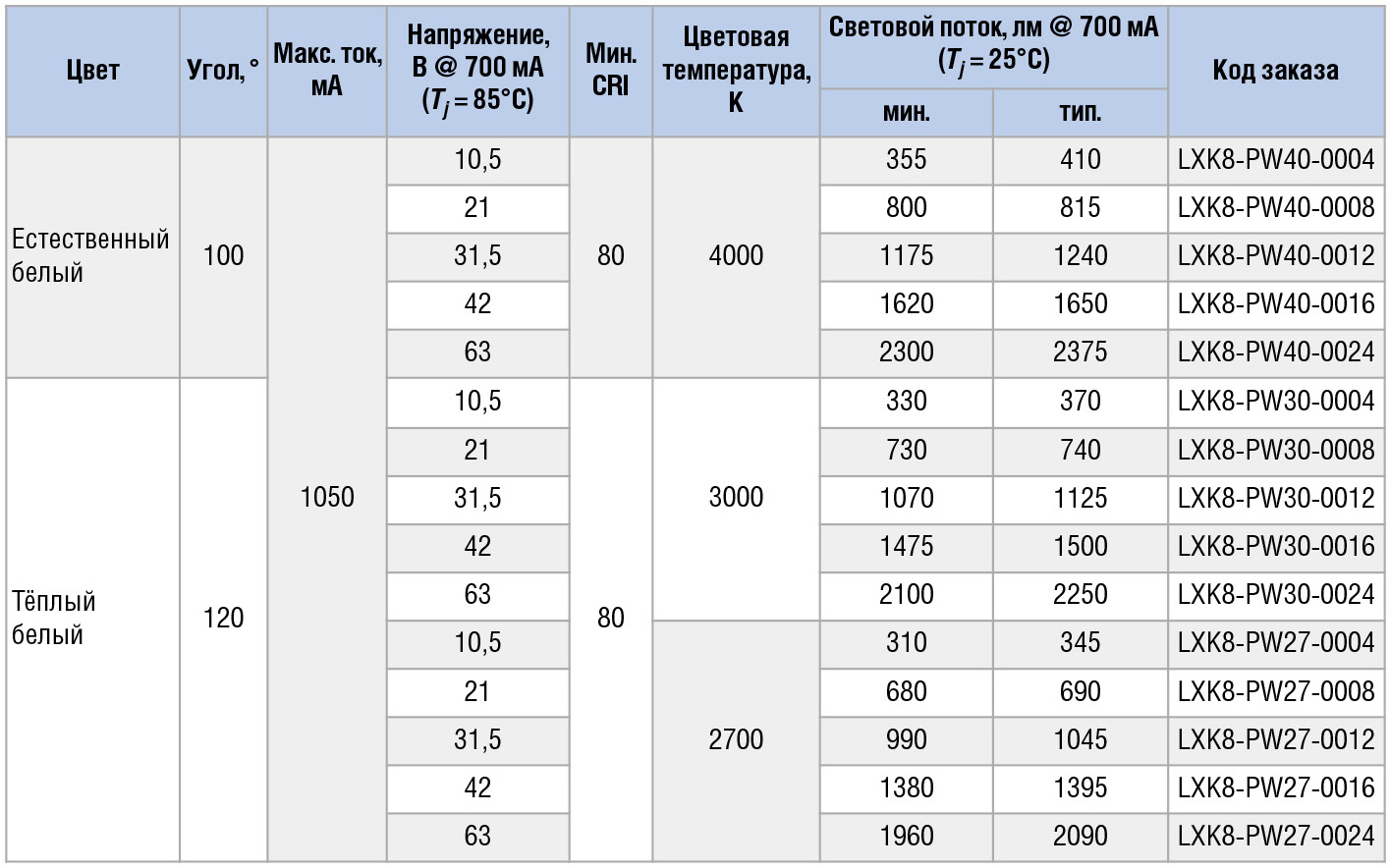

Основные характеристики светодиодных модулей Luxeon K приведены в таблице 7.

Заключение

Рассмотренный исторический обзор светодиодов компании Philips Lumileds, а до неё компании Hewlett Packard, позволяет продемонстрировать основные направления, в которых компания, являвшаяся одним из лидеров светодиодного рынка, развивала свою технологию производства светодиодов. Специалисты компании в разное время были в числе основных разработчиков сначала технологии GaP и его соединений, а затем и GaN и его твёрдых растворов. Они вслед за японскими компаниями отработали технологию выращивания гетероструктур GaN и его твёрдых растворов на подложках Al2O3.

Особо стоит ещё раз отметить, что именно разработчики Philips Lumileds, создав первый мощный светодиод Luxeon I, подарили миру возможность использования светодиодов в качестве источников света для осветительных приборов.

В настоящее время специалисты компании Philips Lumileds, принявшие эстафету у своих предшественников, продолжают разрабатывать интересные продукты, оставаясь среди лидеров светодиодного рынка. Чёткая сегментация светодиодов компании Philips Lumileds под то или иное направление светотехники делает их весьма привлекательными для разработчиков конечных изделий.
