Средства VHDL для функциональной верификации цифровых систем. Методология OS-VVM

Предлагаемая статья продолжает тематику функциональной верификации исходных VHDL-описаний цифровых систем [1]. Функциональная верификация в данном случае интерпретируется как проверка соответствия VHDL-описания проекта цифровой системы заданным требованиям. Для такой верификации предложена [2] методология OS-VVM (Open Source VHDL Verification Methodology), ориентированная на создание сложных тестирующих программ, а именно, позволяющая реализовать настраиваемую генерацию псевдослучайных тестов и функциональное покрытие.

В отличие от проблемно-ориентированных или прямых тестов [3, c. 463], настраиваемая генерация псевдослучайных тестов позволяет обнаруживать случайные ошибки в проектах. Функциональное покрытие (functional coverage) предназначено для измерения того, какая часть функций проекта была проверена во время выполнения моделирования [4, с. 323]. В методологии OS-VVM функциональное покрытие осуществляется сбором значений переменных и сигналов VHDL-проекта при выполнении моделирования. Методология OS-VVM основана на VHDL-пакетах CoveragePkg и RandomPkg стандарта VHDL 2008 [5].

Ниже на примерах иллюстрируется применение средств VHDL-пакетов CoveragePkg и RandomPkg. Предполагается, что читатели знакомы с основами языка VHDL и со статьёй [1], в которой описан тип protected (защищённый), широко используемый в указанных пакетах VHDL.

Традиционный подход

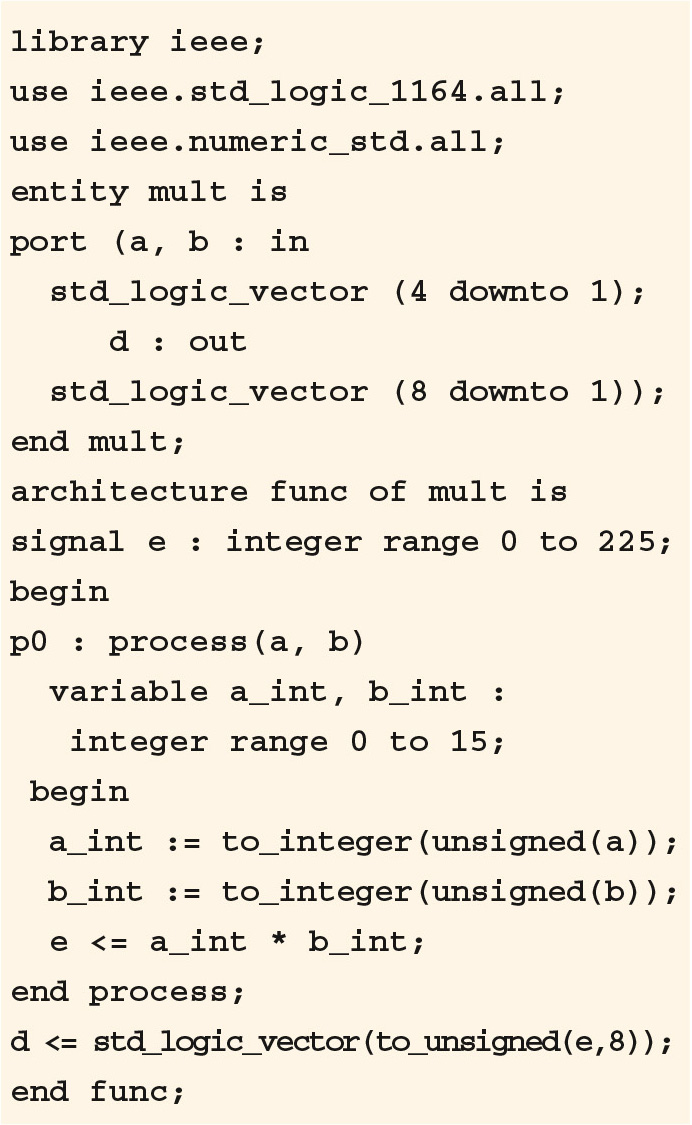

Рассмотрим генерацию псевдослучайных тестовых векторов на примере тестирования простейшего VHDL-проекта цифровой системы – умножителя mult.



Этот VHDL-проект задаёт описание компонента, предназначенного для перемножения целых положительных чисел a и b, заданных 4-разрядными двоичными векторами. Выходные сигналы устройства – это 8-разрядные двоичные векторы, представляющие числа из диапазона [0, 225], который обусловлен тем, что числа a, b принимают значения из диапазона [0, 15].

Умножитель описан на алгоритмическом уровне: с помощью функции to_integer пакета numeric_std осуществляется переход к численным значениям входных векторов, затем полученные числа перемножаются, после чего осуществляется преобразование произведения (числа e) в выходной вектор d.

Целью функциональной верификации блока умножителя является генерация и подача на его входы всех возможных пар псевдослучайных значений для a и b. При этом будет осуществляться проверка, все ли значения a и b перебраны и все ли различные пары a и b поданы на вход умножителя. Таких пар будет 256, поскольку a и b принимают значения из диапазона [0, 15]. Процесс генерации пар чисел a и b должен выполняться до достижения заданной цели.

По сути, такая цель верификации (тестирования) называется функциональным покрытием, которое осуществляется подсчётом значений переменных проекта по заранее определённым корзинам (bins) – диапазонам значений, имеющих специальное назначение в проекте. Для корзин, использующих только одну переменную, создаётся структура данных, которую называют точкой покрытия (coverage point). В нашем примере точка покрытия для числа a включает 16 корзин.

По корзинам перекрёстного покрытия (cross coverage) распределяются пары (тройки и т.д.) значений двух либо нескольких переменных. Для корзин, использующих две и более переменных, создаётся структура данных, называемая точкой перекрёстного покрытия. В нашем примере точка перекрёстного покрытия пары чисел a и b включает 256 корзин.

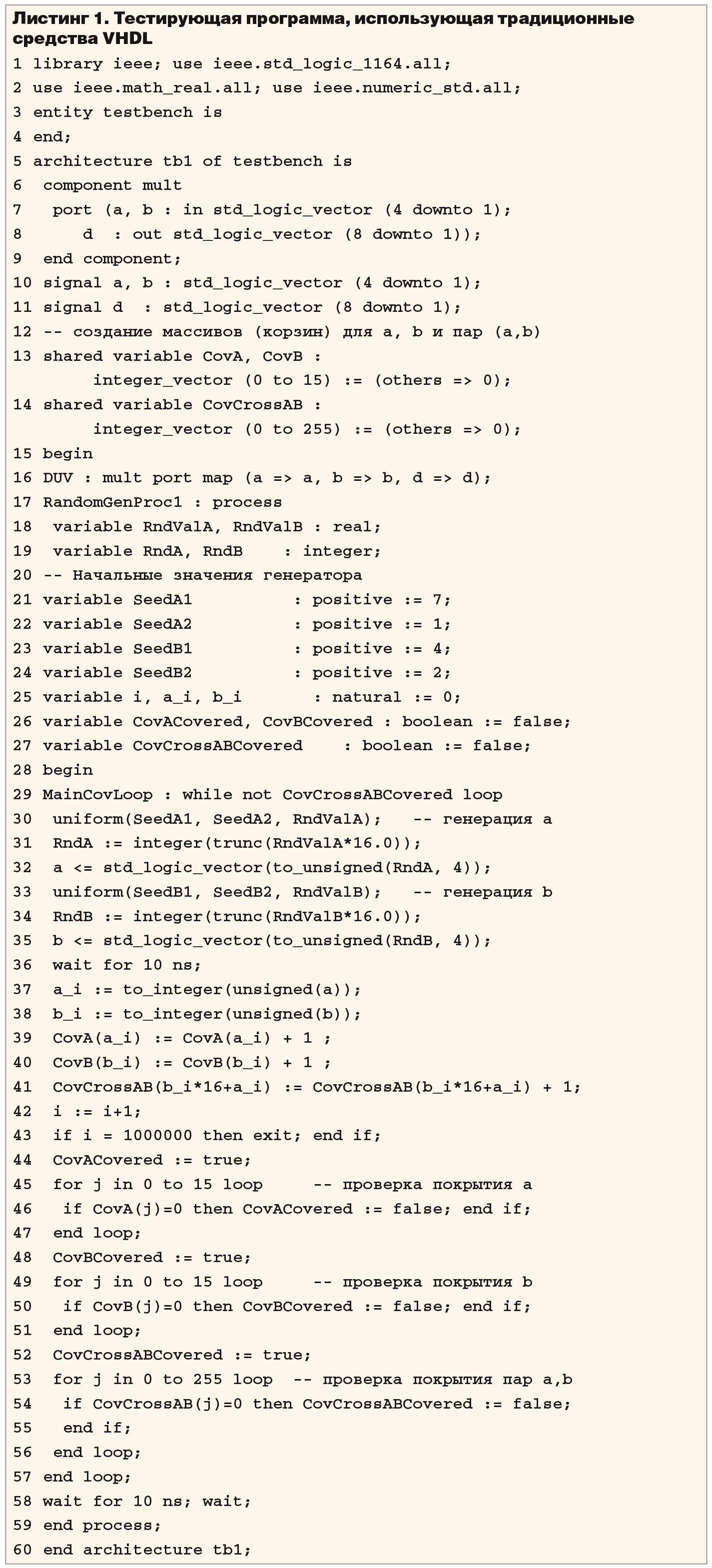

Напишем соответствующую тестирующую программу (см. листинг 1), используя традиционные средства VHDL – генератор псевдослучайных чисел, базирующийся на процедуре uniform пакета math_real VHDL-библиотеки IEEE.

Важное место в тестирующей программе testbench занимает подготовка псевдослучайных тестовых воздействий, подаваемых на вход компонента mult, т.е. тестовых векторов a, b. В строках 21–24 листинга 1 декларируются переменные для задания начальных значений генераторов чисел a, b. В процессе RandomGenProc1 выполняются две процедуры (строки 30, 33) ieee.math_real.uniform (т.е. процедуры uniform из пакета math_real библиотеки IEEE) для генерации двух псевдослучайных вещественных чисел RndValA, RndValB из диапазона (0.0, 1.0) (не включая граничные значения 0.0 и 1.0). Далее будем говорить о числах a, b.

Для генерации числа a процедуре uniform требуется задать начальные значения, например SeedA1, SeedA2; результатом выполнения процедуры будет псевдослучайное число RndValA и новые значения SeedA1, SeedA2. В строке 31 переменная RndValA умножается на 16.0, и с помощью функции ieee.math_real.trunc производится округление результата вниз до ближайшего целого (отбрасывание дробной части). Затем выполняется преобразование вещественного числа в целое число RndA, чтобы в итоге получить целые числа из диапазона [0, 15]. В строке 32 значение RndA с помощью функции to_unsigned пакета numeric_std преобразуется в вектор с требуемым числом разрядов (4), который назначается сигналу a, подаваемому на вход тестируемого компонента mult.

Аналогичным образом, в строках 33–35 всё повторяется для получения второго псевдослучайного числа b. Такие пары псевдослучайных чисел a, b генерируются в цикле while до тех пор, пока не будут получены все пары a, b. Поскольку неизвестно заранее, сколько циклов генерации псевдослучайных чисел потребуется для перебора всех возможных пар, в строке 43 задано большое число (1 000 000) итераций цикла по переменной i, чтобы цикл MainCovLoop не стал бесконечным. При выполнении условия i = 1 000 000 происходит выход из цикла MainCovLoop по команде exit.

Поясним операторы, предназначенные для проверки того, что все возможные пары a, b сгенерированы и подаются на вход mult. Для этого необходимо собирать статистику поданных значений чисел a, b. В строке 13 декларируются переменные CovA и CovB, представляющие собой массивы из 16 нулевых элементов. Каждый элемент массивов представляет собой корзину для одного определённого значения числа а или b соответственно. Значение элемента массива CovA будет соответствовать числу выпадений значения числа a, равного номеру элемента. Например, число выпадений значения a = 5 будет храниться в элементе 5 массива CovA, и если значение 5 выпадет 12 раз, то CovA(5) = 12. Переменные CovA, CovB имеют тип integer_vector, который введён стандартом VHDL 2008.

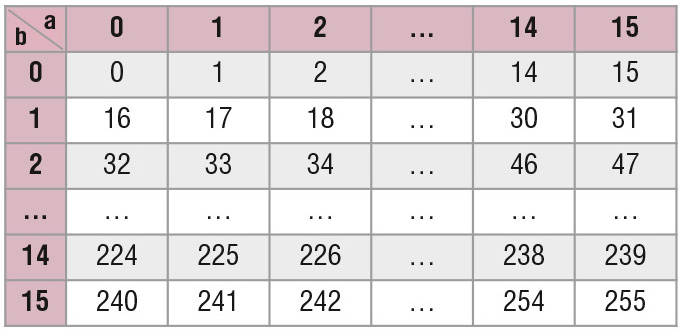

Перекрёстное покрытие. В строке 14 декларируется переменная CovCrossAB, предназначенная для хранения числа выпадений значений пар a, b и представляющая собой массив целых чисел из 256 элементов (для чисел a и b имеется по 16 значений, таким образом, перекрёстных корзин или пар значений чисел a, b будет 16×16=256). В таблице 1 показана принятая нумерация перекрёстных корзин для значений a, b в массиве CovCrossAB. Например, число выпадений пары a=2, b=14 будет храниться в элементе 226 массива CovCrossAB.

В строках 39, 40 происходит сбор покрытия значений чисел a и b, представляющий собой увеличение на единицу значения элемента массива CovA и CovB, при этом номер элемента массива равен значению числа a и b соответственно. В строке 41 осуществляется сбор пар значений чисел a и b, попадающих в соответствующие корзины – элементы массива CovCrossAB.

В строках 26, 27 декларируются переменные CovACovered, CovBCovered, CovCrossABCovered, которые являются флагами, обозначающими полное покрытие всех соответствующих корзин CovA, CovB, CovCrossAB. В строках 44–56 выполняются три цикла для проверки полноты покрытия точек CovA, CovB, CovCrossAB. В строке 29 выполняется проверка условия работы цикла while, который исполняется до тех пор, пока значение флага CovCrossABCovered не станет истинным (true), т.е. до покрытия всех пар чисел a, b.

Анализ временной диаграммы, полученной после выполнения тестирующей программы (листинг 1), показал, что при использовании стандартного генератора случайных чисел с равномерным распределением вероятностей появления чисел, для получения всех 256 пар чисел a, b требуется 1615 циклов генерации. При этом покрытие корзин для числа a достигается за первые 103 цикла, а покрытие корзин для числа b – за первые 68 циклов.

Рассмотренный выше пример является иллюстративным. На практике приходится решать задачи функционального покрытия проектов большой размерности. Тестирующие программы усложняются, если у тестируемых компонентов не два, а большее число входных портов. В таких случаях для получения тестовых воздействий требуется генерация не пар, а наборов чисел. Усложняется также VHDL-код для проверки покрытия перекрёстных корзин, особенно, если приходится учитывать разрешённые и запрещённые диапазоны.

Таким образом, применение традиционных средств VHDL для генерации случайных чисел и функционального покрытия не позволяет унифицировать написание тестирующих программ, т.к. для каждого проекта необходимо определять и использовать новые типы данных и писать сложный код, что требует большого опыта программирования на VHDL. Поэтому целесообразно использовать уже разработанные средства, предлагаемые методологией OS-VVM.

Написание программы
с использованием пакетов CoveragePkg, RandomPkg

Методология OS-VVM базируется на использовании средств VHDL-пакетов RandomPkg, CoveragePkg, предназначенных для эффективного решения следующих задач функциональной верификации:

• генерация псевдослучайных чисел, подчиняющихся различным законам распределения вероятностей их появления, например, нормальному закону с заданными параметрами;
• генерация псевдослучайных чисел, представленных различными типами данных – real, integer, unsigned, signed, std_logic_vector;
• исключение некоторых значений (из определённых диапазонов) при генерации псевдослучайных чисел;
• организация перебора всех значений каждого из генерируемых чисел;
• организация перебора всех пар (троек и т.д.) значений генерируемых чисел.

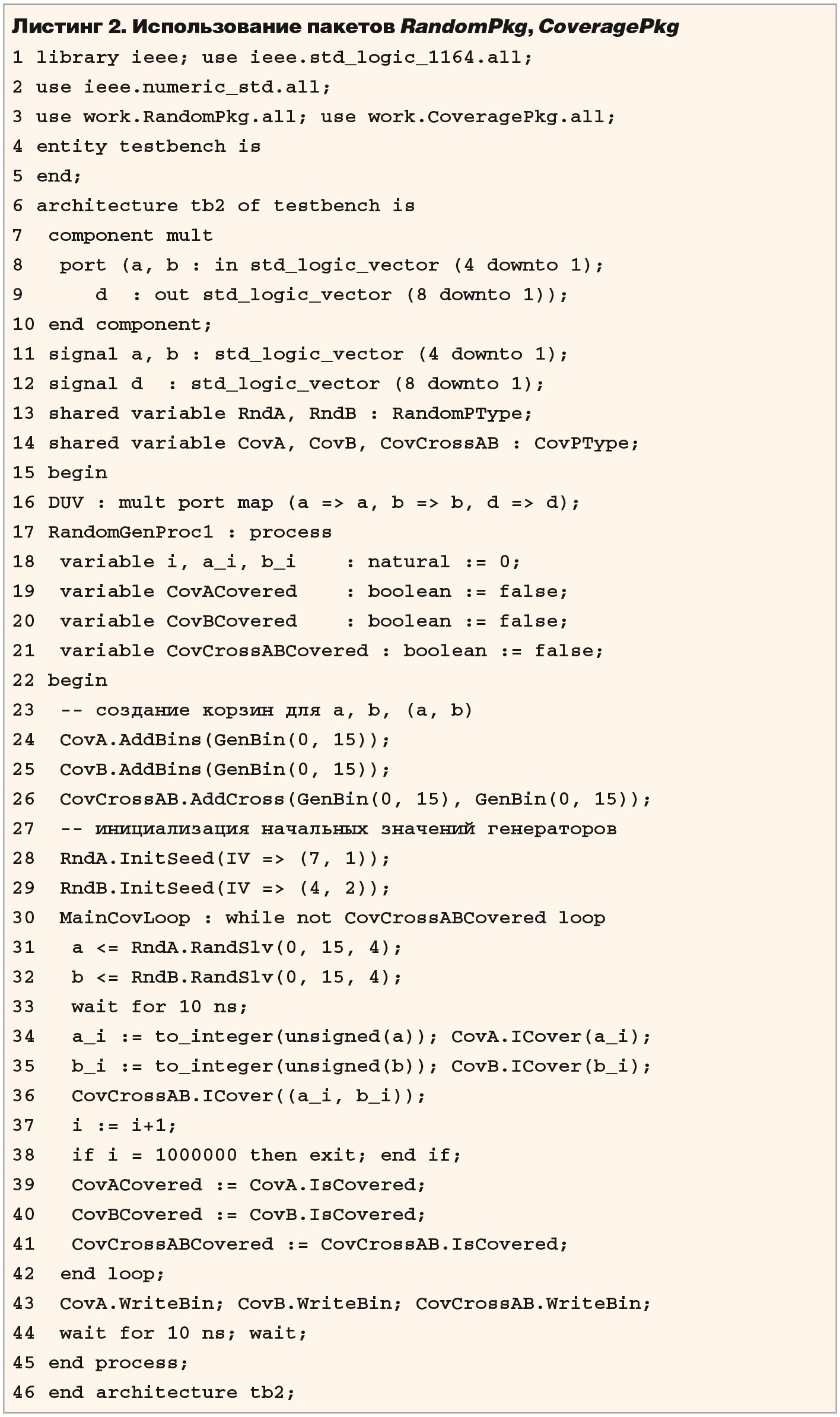

Рассмотрим программу (см. листинг 2), которая написана с использованием средств пакетов RandomPkg, CoveragePkg. Эта программа является более компактной, позволяет решать те же задачи тестирования, что и программа из листинга 1, и выдаёет те же результаты моделирования.

В листинге 2 жирным шрифтом выделены строки, позволяющие осуществлять генерацию псевдослучайных чисел a, b средствами пакета RandomPkg.

Для каждого генератора чисел a, b в строке 13 декларируется своя переменная RndA, RndB защищённого типа RandomPType. Затем требуется задать начальные значения для каждого генератора, чтобы они выдавали разные последовательности псевдослучайных чисел. Для этого в строках 28, 29 вызывается метод InitSeed с такими же начальными значениями аргументов, как в листинге 1, после чего можно использовать генераторы. В строках 31, 32 вызывается метод RandSlv(0, 15, 4), который возвращает 4-разрядный вектор типа std_logic_vector, псевдослучайное значение которого лежит в диапазоне [0, 15]. Таким образом, использование защищённого типа RandomPType и его методов существенно упрощает написание кода и работу с генератором псевдослучайных чисел по сравнению со стандартным подходом (листинг 1), т.к. не требуются дополнительные переменные SeedA1, SeedA2, SeedB1, SeedB2.

Теперь рассмотрим средства пакета CoveragePkg, позволяющие проводить функциональное покрытие. Основным объектом при покрытии являются корзины. В пакете декларируется защищённый тип CovBinBaseType и множество методов, позволяющих выполнять различные операции над корзинами. Как уже говорилось выше, под корзиной понимается «место», где хранится число попаданий значений переменной в определённый диапазон при выполнении моделирования. Строго говоря, в пакете CoveragePkg для корзины определён тип данных CovBinBaseType, а именно, тип record (запись). Поля этой записи задают:

• BinVal – массив, включающий минимальное и максимальное значения интервала собираемых корзиной значений;
• Count – текущее (при моделировании) число попаданий в корзину значений из заданного диапазона;
• AtLeast – цель покрытия задаёт число попаданий, при котором корзина будет считаться покрытой;
• Weight – вес – это целое (не равное нулю) положительное число, по которому вычисляется вероятность выбора корзины при использовании метода RandCovPoint;
• Action – действие (корзина может быть запрещённой, игнорируемой или рабочей); для рабочей корзины считается число попаданий.

Для сбора покрытия значений чисел a, b и пар <a, b> в листинге 2 используются общие переменные CovA, CovB, CovCrossAB защищённого типа CovPType, которые декларируются в строке 14. В строках 24–26 для каждой переменной создаются корзины с помощью функции GenBin(0, 15), которые посредством вызова метода AddBins добавляются в соответствующую переменную. Параметры 0, 15 функции GenBin задают интервал собираемых значений. Всего создаётся 16 корзин – для каждого значения числа (от 0 до 15). По умолчанию, значение поля AtLeast принимается равным 1. Это означает, что в результате моделирования хотя бы одно значение должно попасть в каждую корзину, чтобы точка покрытия считалась проверенной (покрытой). Для создания перекрёстных корзин в строке 26 используется метод AddCross. Следует отметить, что методы AddBins, AddCross и функция GenBin являются перегруженными и позволяют создавать корзины с различными значениями параметров корзин (BinVal, AtLeast, Weight, Action).

В строках 34–36 листинга 2 для сбора значений чисел используется перегруженный метод ICover, который увеличивает текущее число попаданий Count значения числа в соответствующей корзине. Если, например, при моделировании число a = 5 повторится 17 раз, то число попаданий в корзину, собирающей числа 5, будет равно Count = 17. Заметим, что в листинге 1 элементы массива целых чисел CovA эквивалентны полю Count в записи CovBinBaseType.

В строках 39–41 с помощью метода IsCovered определяются флаги CovACovered, CovBCovered, CovCrossABCovered, которые, как и в предыдущем примере, обозначают, покрыты или нет соответствующие точки покрытия. Метод IsCovered возвращает значение true, если достигнуто требуемое покрытие всех корзин. Все корзины считаются покрытыми, если для каждой из них число попавших в нее чисел (Count) не менее значения цели (AtLeast). По умолчанию, для корзин целью является 1, т.е. считается, что корзина заполнена, если в неё попало хотя бы одно число.

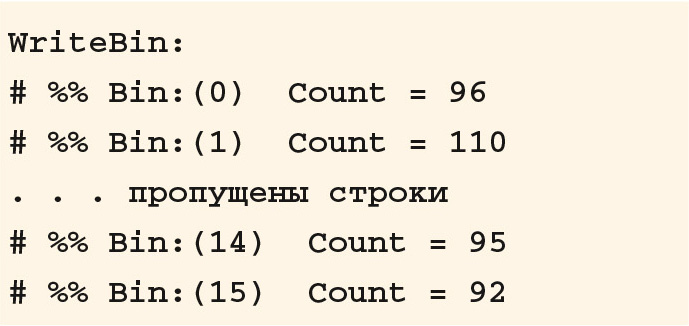

В строке 43 с помощью метода WriteBin выводятся на консоль отчёты о заполнении корзин соответствующих точек покрытия. Метод WriteBin является перегруженным и может выводить отчёт в файл, что можно использовать для статистической обработки данных. Также есть методы WriteCovDb и ReadCovDb, позволяющие сохранять в файл и читать из файла базу данных точки покрытия. Это даёт возможность собирать суммарное покрытие по разным сеансам моделирования. Фрагмент отчёта о заполнении точки покрытия CovA для программы листинга 2, выдаваемый методом WriteBin, приведён ниже:

В пакете RandomPkg для псевдослучайного генератора используется стандартная функция ieee.math_real.uniform и в листингах 1 и 2 используются одни и те же начальные значения генераторов, поэтому результаты моделирования обеих программ одинаковы, т.е. покрытие точек CovA, CovB и CovCrossAB достигается за 103, 68 и 1615 циклов генерации чисел соответственно. Недостатком программ в листингах 1 и 2 является избыточность циклов генерации чисел, т.е. для покрытия 256 корзин достаточно 256 циклов (при последовательном переборе), а в приведённых примерах циклов требуется в 6,3 раза больше. Например, пара a = 10, b = 8 была сгенерирована 14 раз, а пара a = 5, b = 1 – только один раз. В следующем примере будет показано, как решить данную задачу средствами пакета CoveragePkg.

Интеллектуальное покрытие

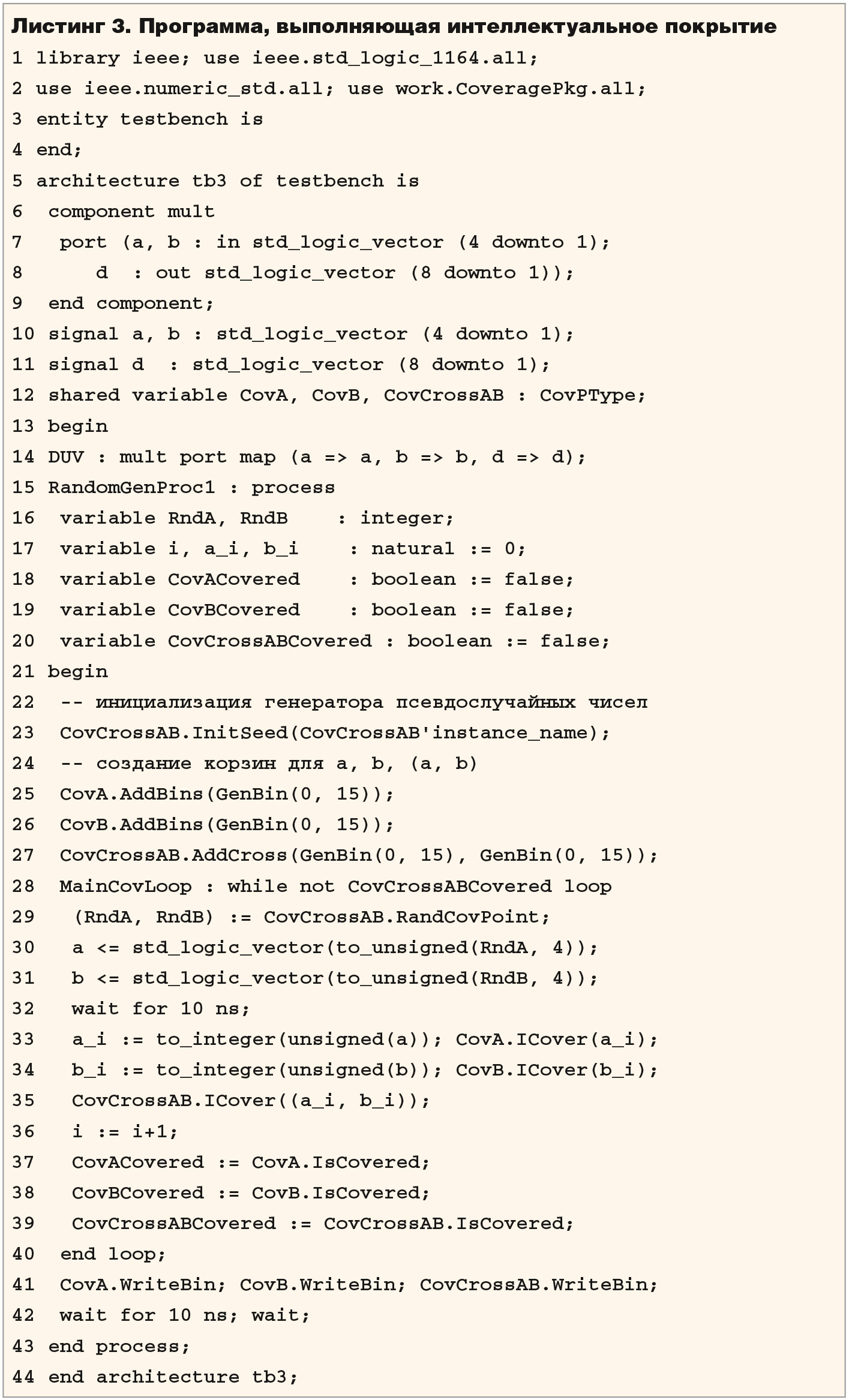

В листинге 3 приведена программа тестирования, выполняющая интеллектуальное покрытие (intelligent coverage) [2].

Её выполнение показывает, что для перебора всех пар случайных чисел a, b требуется ровно 256 итераций цикла генерации. Это достигается использованием метода RandCovPoint (строка 29), который возвращает псевдослучайно выбранное значение типа integer_vector (в данном примере массив из пары чисел) из псевдослучайно выбранной корзины. При этом для псевдослучайного генератора значений используются только те корзины, которые не достигли заданного процента от цели покрытия AtLeast (по умолчанию, 100%). Покрытие всех значений числа a достигается за первые 52 цикла, покрытие всех значений числа b – за первые 38 циклов.

Отметим, что инициализация начального значения псевдослучайного генератора в точке покрытия CovCrossAB выполняется с помощью метода InitSeed (строка 23 в листинге 3). Для этого метода аргументом является строка



Эта строка возвращается атрибутом 'instance_name для переменной CovCrossAB, который указывает путь в дереве иерархии проекта к этой переменной. Такой способ настройки генераторов псевдослучайных чисел позволяет задавать уникальные начальные значения для каждого генератора.

Заметим, что пакет RandomPkg и декларируемый в нём защищённый тип RandomPType в листинге 3 явно не используются. Но в защищённом типе CovPType пакета CoveragePkg имеется внутренняя переменная RV защищённого типа RandomPType, и доступ к ней осуществляется вызовом соответствующих методов.

Заключение

Приведённые примеры только иллюстрируют возможности методологии OS-VVM, не исчерпывая всех возможностей пакетов CoveragePkg и RandomPkg. Не были рассмотрены, например, способы задания требуемых распределений генерируемых псевдослучайных чисел, что может быть выполнено с помощью пакета RandomPkg, который поддерживает генерацию случайных чисел в различных форматах, с различными распределениями и ограничениями.
