Введение
Как известно, существуют несколько разновидностей постоянных запоминающих устройств: масочнопрограммируемые ПЗУ (ROM), однократно программируемые ПЗУ (PROM), электрически программируемое ПЗУ с ультрафиолетовым стиранием (EPROM), ПЗУ с электрической записью и стиранием (EEPROM, флэш). Эти ПЗУ можно назвать классическими, поскольку технологии их производ
ства хорошо отработаны. В то же время, всё больше зарубежных производителей уделяют внимание перспективным технологиям производства запоминающих устройств: сегнетоэлектрической памяти (FRAM); магниторезистивной памяти (MRAM); памяти, основанной на изменении фазового состояния вещества (CRAM); памяти, использующей бистабильные наномеханические переключатели (NRAM) и другим.
Перечисленные разновидности, «классические» или перспективные, различаются по информационной ёмкости, быстродействию, потребляемой мощности, рабочему напряжению питания, внутренней организации, интерфейсу и другим характеристикам. Но объединяющим свойством является их способность сохранять содержимое после выключения питания, т.е. энергонезависимость. Поэтому ПЗУ используются практически во всех устройствах, где требуются исходные данные для начала работы или программы, используемые в процессе вычислений, в том числе для хранения загрузочной конфигурации всех современных компьютеров и ПЛИС (FPGA).
Для конфигурации ПЛИС в автономных устройствах используются два способа: загрузка из внешнего параллельного ПЗУ или микропроцессора (режим Passive Parallel) и загрузка из последовательного конфигурационного ПЗУ (режимы Passive Serial и Active Serial). Кроме того, ПЗУ применяются в различных устройствах специального и космического назначения для хранения кодов, шифров, констант, эталонов и т.д.
Каждая разновидность ПЗУ имеет свои преимущества и недостатки, учитывая которые, разработчики аппаратуры могут выбрать оптимальное решение для своей задачи. В настоящей статье мы остановимся на «классических» ПЗУ. Несомненно, EEPROM и флэшпамять, обладающие возможностью многократной перезаписи информации в процессе эксплуатации, при большой информационной ёмкости на единицу площади кристалла, имеют преимущество перед масочными и однократно программируемыми ПЗУ. Однако, изза использования плавающего затвора в качестве элемента памяти, эти ЗУ не могут обеспечить сохранность информации под воздействием ионизирующих излучений. Поэтому для функционирования в условиях космоса требуются запоминающие устройства, информация в которых не будет искажаться при любых внешних воздействиях, т.е. масочные или однократно программируемые ПЗУ.
Программирование масочного ПЗУ происходит в процессе изготовления, поэтому требуется значительное время для получения микросхемы, содержащей необходимую информацию. Сначала данные передаются заказчиком на фабрику изготовителя, затем изготавливается фотошаблон технологического слоя, сам кристалл, производится его тестирование и сборка в корпус и только после этого микросхема передаётся заказчику. Весь процесс записи информации занимает в среднем до двух и более месяцев, а с учётом того, что в ПЗУ часто записаны секретные коды и шифры, увеличивается вероятность утечки информации и, следовательно, сложность мероприятий для сохранения ее конфиденциальности.
При использовании микросхем однократно программируемых ПЗУ, заказчик приобретает уже проверенную микросхему, соответствующую требованиям технических условий (ТУ), и ему остаётся только записать требуемую информацию в ячейки памя
ти ПЗУ. Более того, в зависимости от функционального состава микросхемы (возможности внутрисхемного программирования), заказчик может запрограммировать микросхему, установленную на печатную плату.
Особенности технологий
однократно
программируемых ПЗУ
Известно несколько типов однократно программируемых ПЗУ, использующих различные принципы записи информации в ячейки: программирование методом лазерного или электрического пережигания перемычек, программирование методом пробоя подзатворного окисла транзисторной структуры, восстановление проводящего состояния перемычек аморфного кремния под действием импульса программирования или пробоя диэлектрика оксиднитридоксид (ONO) и др. Ячейки памяти, запись информации в которые основана на пробое диэлектриков или восстановлении перемычек аморфного кремния получили название «antifuse» (восстановление перемычек).

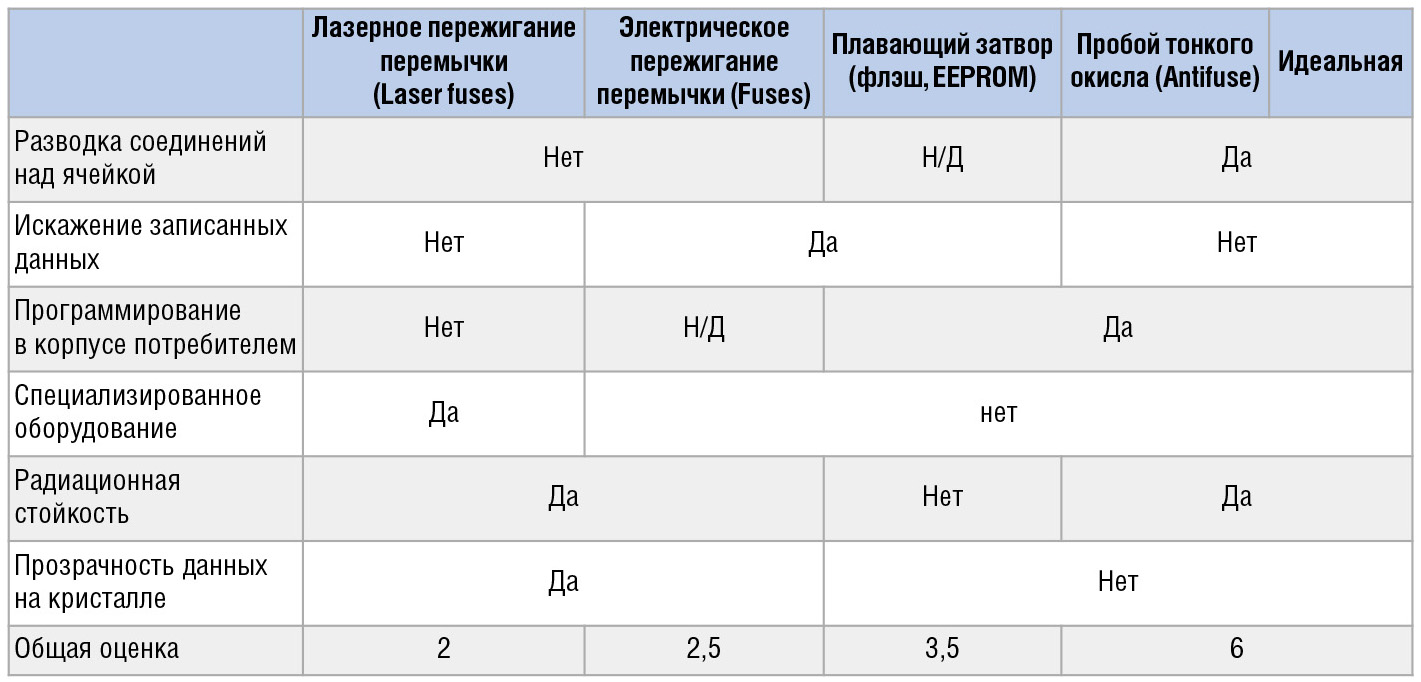

Технологии программирования ПЗУ различного типа можно сравнить по следующим показателям: возможности разводки соединений над ячейками памяти, возможности искажения записанных данных, возможности программирования в корпусе потребителем, необходимости в специализированном оборудовании, радиационной стойкости, «прозрачности» данных на кристалле (т.е. возможности восстановления информации, записанной в ПЗУ, по состоянию элементов программирования). Результаты такой классификации (в сравнении с гипотетической «идеальной» технологией) приведены в таблице 1. Применение методов лазерного или электрического пережигания перемычек не позволяет использовать разводку между другими блоками микросхемы, т.к. требуется доступ к каждой ячейке при пережигании лазером или наличие вскрытых окон в изолирующих диэлектриках для обеспечения надёжного пережигания перемычек. Электрическое пережигания перемычек
не обеспечивает их надёжного программирования, поэтому в процессе эксплуатации микросхемы может происходить восстановление проводимости перемычки, приводящее к искажению записанной информации. Результаты пережигания перемычек при лазерном программировании и пробое подзатворного окисла более надёжны, поэтому искажения записанных данных не происходит. При лазерном пережигании перемычек требуется специализированное оборудование, причём дорогостоящее. При электрическом пережигании и пробое окисла специализированного оборудования не требуется, – достаточно использовать несложный программатор.
Неоспоримым преимуществом ячейки памяти, использующей пробой подзатворного окисла, является невозможность считывания записанной информации с кристалла, поскольку визуально определить, пробит ли диэлектрик, практически невозможно. Напротив, состояние перемычки после лазерного или электрического программирования можно определить под микроскопом. Указанное преимущество ячеек с элементами
antifuse очень важно при использовании ПЗУ в системах защиты информации и других применениях, требующих повышенных мер обеспечения секретности.
Необходимость в специализированном оборудовании для доступа к каждой ячейке памяти при лазер
ном пережигании перемычек делает невозможным программирование в корпусе потребителями, в отличие от микросхем, использующих блоки однократно программируемых ПЗУ с электрическим пережиганием перемычек или пробоем тонкого окисла. Важным технологическим преимуществом запоминающих элементов типа antifuse является отсутствие технологического этапа термической постобработки микросхем для стабилизации запрограммированных перемычек из поликристаллического кремния.
Проведённое выше сравнение показывает, что для условий специального применения целесообразно использовать однократно программируемые ПЗУ с ячейками типа antifuse. Поэтому при разработке микросхем однократно программируемого ПЗУ с произвольным доступом ёмкостью 256 кбит и однократно программируемого конфигурационного ПЗУ ёмкостью 1 Мбит использовалась оригинальная ячейка памяти, основанная на пробое тонкого окисла. На рисунках 1 и 2 представлены разрез структуры и топология ячейки памяти.

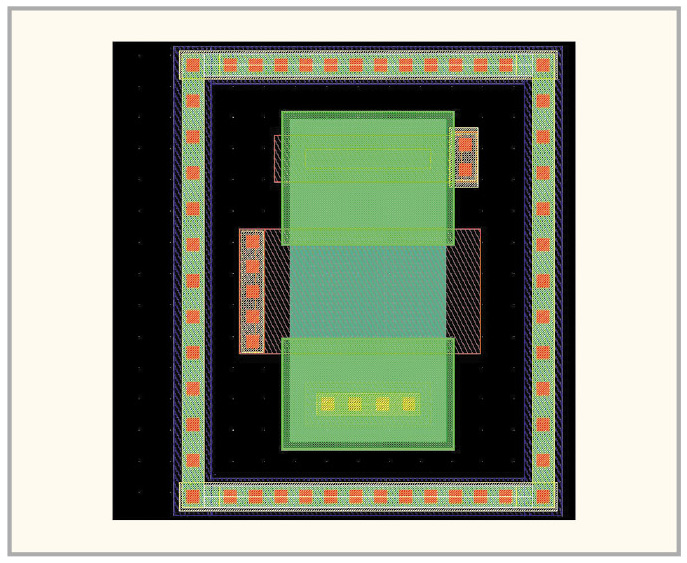

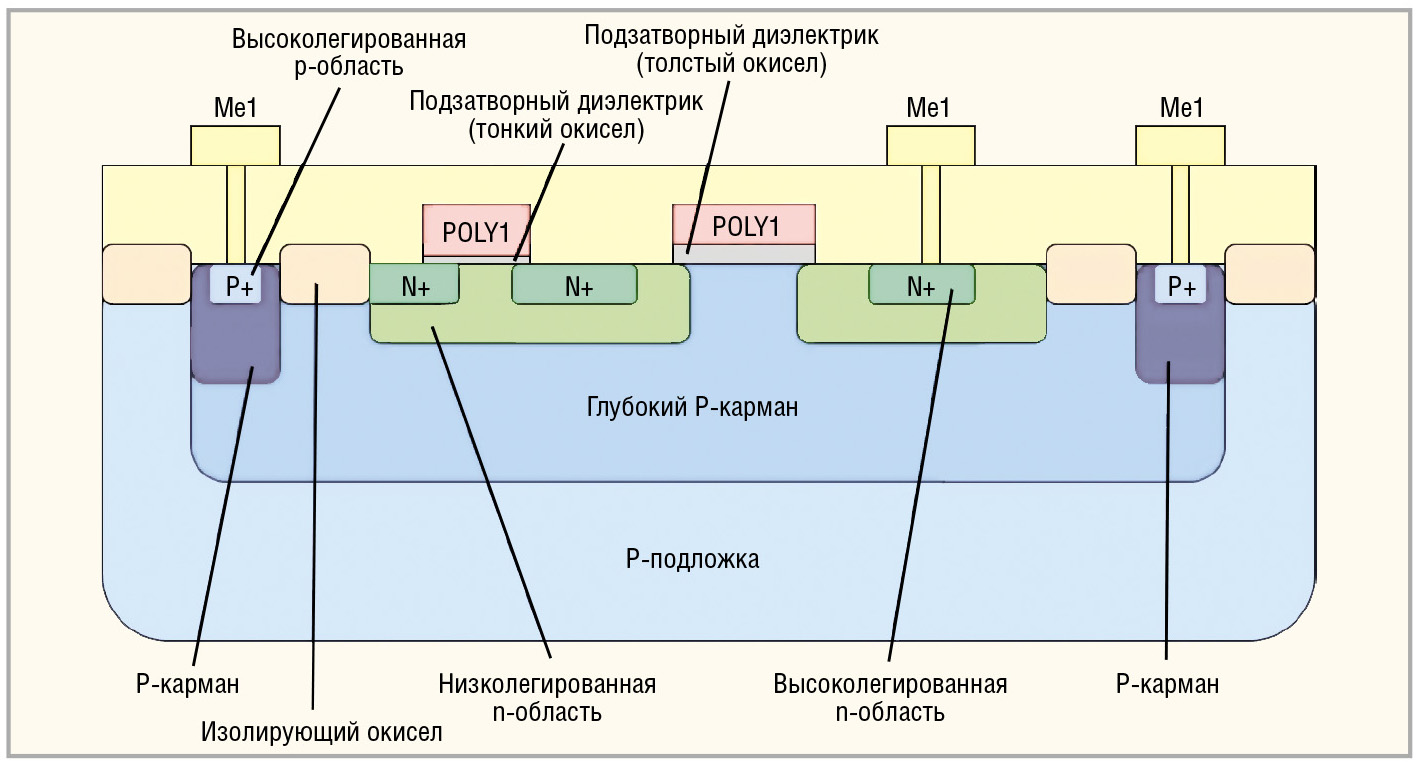

В качестве транзистора выборки в ячейке используется высоковольтный nканальный транзистор с толстым подзатворным окислом и напряжением пробоя более 20 В. В качестве запоминающего элемента используется низковольтный nканальный транзистор с дополнительным легированием
в области канала. Пробивное напряжение подзатворного окисла низковольтного транзистора не превышает 8…10 В. Программирование проводится при напряжении 15…17 В, что обеспечивает качественный пробой тонкого подзатворного окисла низковольтного транзистора.
Микросхема 1645РТ2У
Микросхема 1645РТ2У представляет собой однократно электрически программируемое постоянное запоминающее устройство (ПЗУ) с произвольной выборкой с информационной ёмкостью 256 кбит (организация 32К слов по 8 бит), устойчивого к воздействию специальных факторов. Микросхема разработана по КМОПтехнологии с минимальными проектными нормами 0,35 мкм, с одним уровнем поликремния и четырьмя уровнями металлизации. В качестве запоминающего элемента используется описанная выше ячейка типа antifuse.
Типовые режимы работы ПЗУ обеспечиваются управляющими сигналами nСЕ, nOE, nPE на соответствующих входах микросхемы в соответствии с временными диаграммами режимов считывания и программирования (см. рис. 3 и рис. 4). Выводы А0А14 являются адресными входами, выводы данных D0D7 являются двунаправленными, их состояние зависит от логических уровней управляющих сигналов.
При напряжении высокого уровня на входе nСЕ микросхема находится в режиме хранения, и её состояние не зависит от других управляющих сигналов, сигналов адреса и сигналов данных. Выходы микросхемы при этом находятся в состоянии высокого импеданса. В этом режиме микросхема потребляет минимальную мощность. Операции программирования и считывания возможны при активном сигнале nСЕ (напряжение низкого уровня на входе nСЕ).

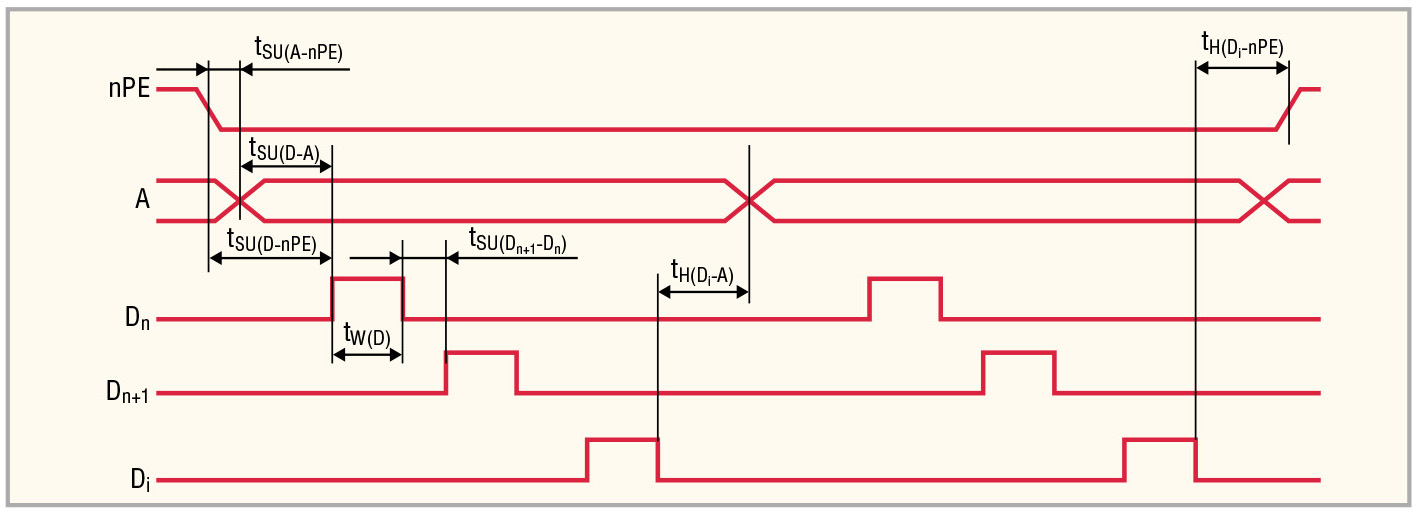

При напряжении низкого уровня на входе nPE и напряжении высокого уровня на входе nОЕ происходит запись информации в определённые ячейки памяти в соответствии с сигналами на входах данных (D0D7) и адресным кодом на входах адреса
(А0А14). По каждому адресному коду происходит выборка восьми ячеек памяти (по одной в каждом разряде) и последовательно, в зависимости от логического уровня на выводе данных (программирование ячейки происходит при высоком уровне на выводе данных, на остальных выводах данных низкий логический уровень), программируется байт входной информации.

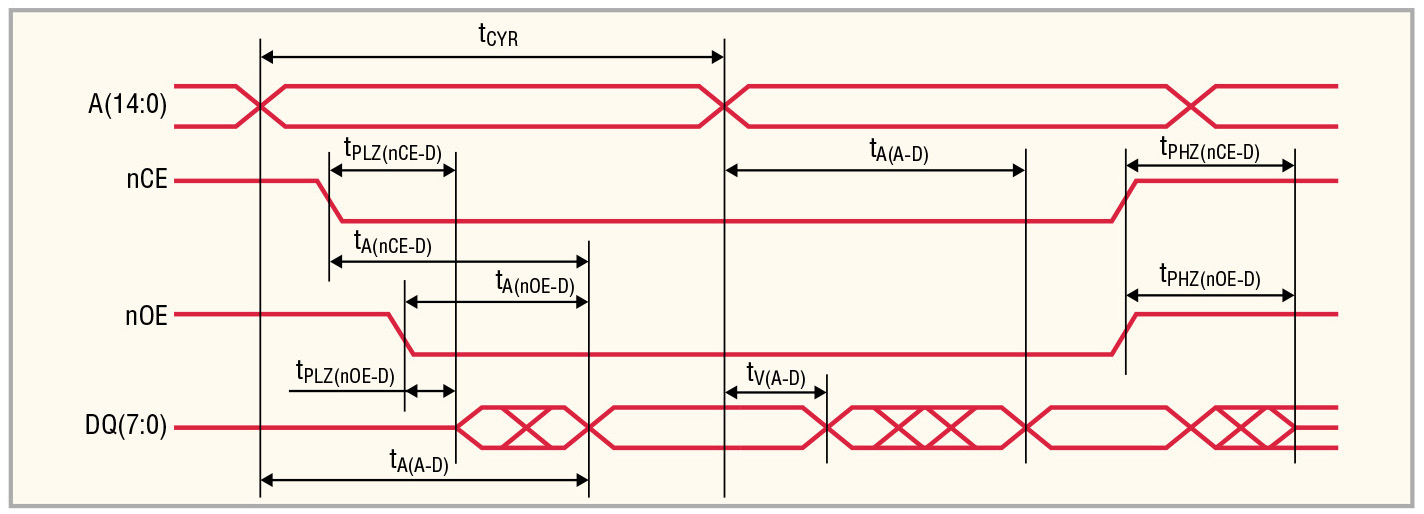

Считывание происходит при напряжении высокого уровня на входе nPE; информация появляется на выходах микросхемы в соответствии с адресным кодом на входах адреса и напряжении низкого уровня на входе nОЕ. При наличии на входе nОЕ напряжения высокого уровня, выводы данных находятся в состоянии высокого импеданса. Сигнал nОЕ управляет выходными буферами, обеспечивая их переход в Zсостояние (при напряжении высокого уровня на входе nОЕ) независимо от состояния других управляющих сигналов.
Рабочий диапазон напряжения питания микросхемы составляет 3…3,6 В, температурный диапазон –60…125°С. В пределах указанных диапазонов напряжения и температуры максимальное время выборки по адресу и сигналу nСЕ равно 100 нс, а время выборки по сигналу nОЕ – 30 нс. Ток потребления в режиме хранения (на входе сигнала nСЕ напряжение высокого уровня) при напряжении питания 3,6 В и температуре +125°С (худшие условия для этого параметра) не превышает 200 мкА. Динамический ток потребления в режиме чтения информации не превышает 50 мА при напряжении питания 3,6 В и температуре –60°С (худшие условия для этого параметра).
Микросхема выпускается в 64выводном металлокерамическом корпу
се 5134.646. Программирование микросхемы осуществляется с помощью USBпрограмматора, разработанного производителем.
Микросхема
конфигурационного
однократно
программируемого ПЗУ 5576РТ1У

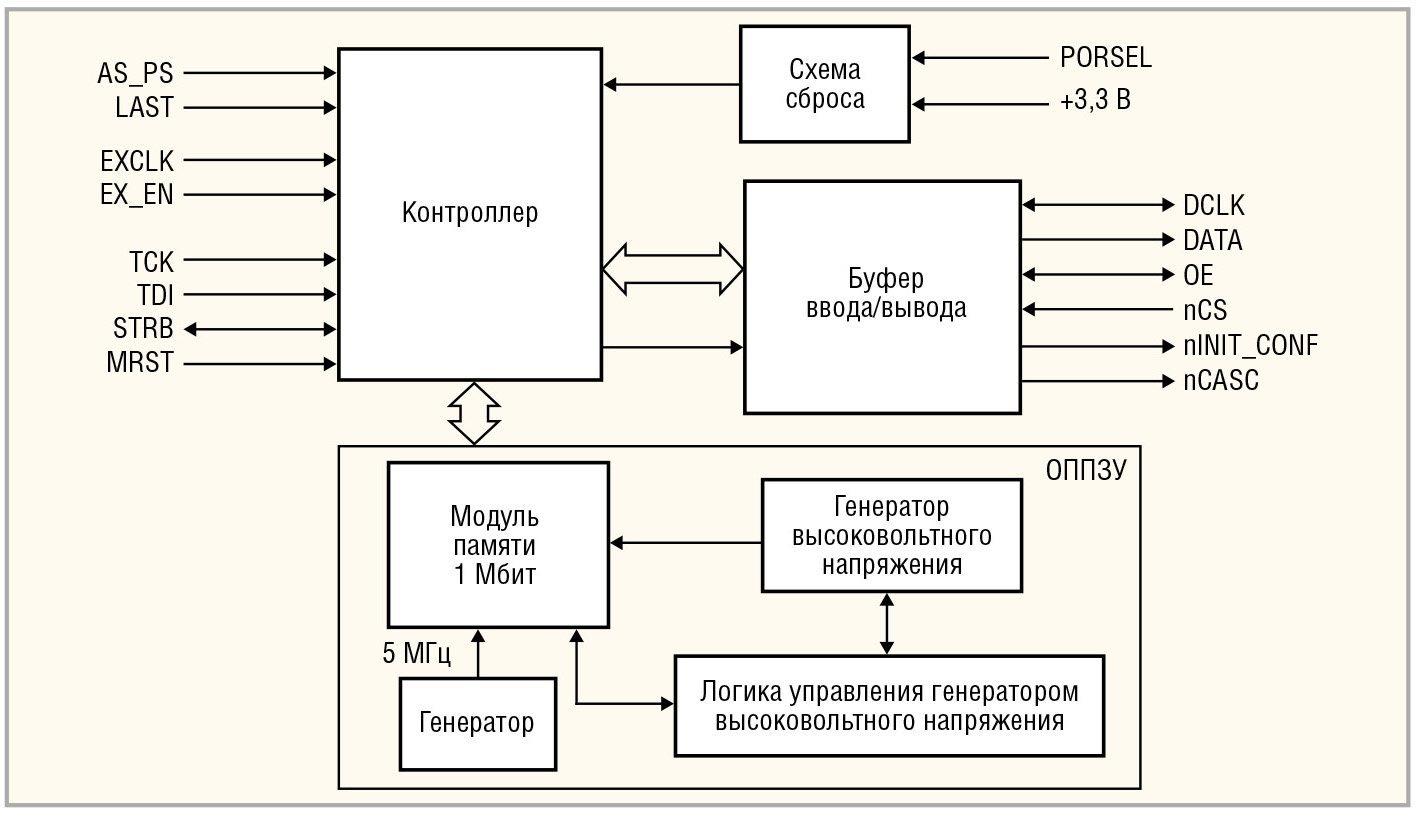

Программируемые логические интегральные схемы (ПЛИС) должны конфигурироваться данными каждый раз после включения питания, инициализации системы или при смене конфигурации. Конфигурационное устройство хранит конфигурационные данные и обеспечивает конфигурирование ПЛИС серии 5576ХС и аналогичных. Ядро конфигурационного устройства содержит два основных бло
ка: конфигурационный контроллер и
ОППЗУ. Блок ОППЗУ состоит из памяти ёмкостью 1 Мбит, которая программируется через последовательный канал, схемы формирования высоковольтного напряжения и генератора частоты, обеспечивающего необходимую длительность импульсов программирования. Блоксхема конфигурационного устройства представлена на рисунке 5.
Конфигурационное устройство 5576РТ1У поддерживает два режима схем конфигурации ПЛИС:
● Active serial. Синхросигнал формируется на выводе DCLK ПЛИС и является входным для конфигурационного устройства. Режим выбирается при AS_PS = лог. 1;
● Passive serial. Синхросигнал формируется на выводе DCLK конфигурационного устройства и является входным для ПЛИС. Режим выбирается при AS_PS = лог. 0.
Микросхема поддерживает режим каскадного включения группы микросхем. В этом случае синхросигнал формируется либо первым устройством в цепочке, либо ПЛИС, а на входе LAST последнего устройства в цепочке должна быть лог. 1. В режиме конфигурирования последовательные данные поступают на вывод DATA конфигурационного устройства.
К основным функциям конфигурационного устройства также необходимо отнести возможность внутрисхемного программирования через последовательный интерфейс с защитой от случайного изменения ячеек памяти, а также возможность задания задерж
ки схемы формирования сброса с помощью вывода PORSEL. Поскольку максимальная частота на входе DCLK ПЛИС может достигать 33 МГц, а устройство конфигурирования име
ет внутренний генератор с частотой не более 5 МГц, предусмотрена возможность формирования внешнего синхросигнала на входе EXCLK при
EX_EN = лог. 1 и AS_PS = лог. 0. При подаче синхросигнала на вход EXCLK он транслируется на выход DCLK.
Конфигурирование ПЛИС осуществляет контроллер конфигурационного устройства. Процесс состоит из чтения конфигурационных данных из памяти, последовательной выдачи данных на вывод DATA и обработки ошибок. После окончания работы схемы сброса, контроллер, в зависимости от состояния выводов AS_PS, LAST, EX_EN, определяет схему и частоту конфигурации. После получения конфигурационных настроек контроллер проверяет готовность ПЛИС принимать конфигурационные данные, опрашивая линии nSTATUS и CONF_DONE.
Если ПЛИС готова к приёму данных (nSTATUS = лог. 1, CONF_DONE = лог. 0), контроллер начинает чтение данных с адреса 0x0000 и передает их в линию DATA с использованием синхросигнала DCLK.
Помимо этого, контроллер отслеживает ошибки в процессе конфигурации. Ошибка CONF_DONE происходит, когда ПЛИС не устанавлива
ет сигнал CONF_DONE в лог. 1 за
64 такта DCLK после того, как был передан последний конфигурационный бит. Когда обнаруживается ошибка CONF_DONE, контроллер формирует импульс лог. 0 на выводе OE длительностью 21 мкс, который сбрасывает nSTATUS в лог. 0. После освобождения вывода OE начинается повторное конфигурирование ПЛИС. Ошибка в контрольной сумме (CRC) происходит, когда ПЛИС обнаруживает искажение конфигурационных данных, которое может быть вызвано как помехами на плате, так и неудачной разводкой линий конфигурационных сигналов. ПЛИС сигнализирует контроллеру об ошибке низким уровнем на выводе nSTATUS. Если в ПЛИС установлен параметр «AutoRestart Configuration After Error», он переводит сигнал nSTATUS в лог. 1 после периода ожидания, и контроллер пытается реконфигурировать ПЛИС. По окончании конфигурирования, контроллер переводит линию DCLK в лог. 0, а линию DATA – в Zсостояние (если LAST = лог. 0) или в лог. 0 (если LAST =

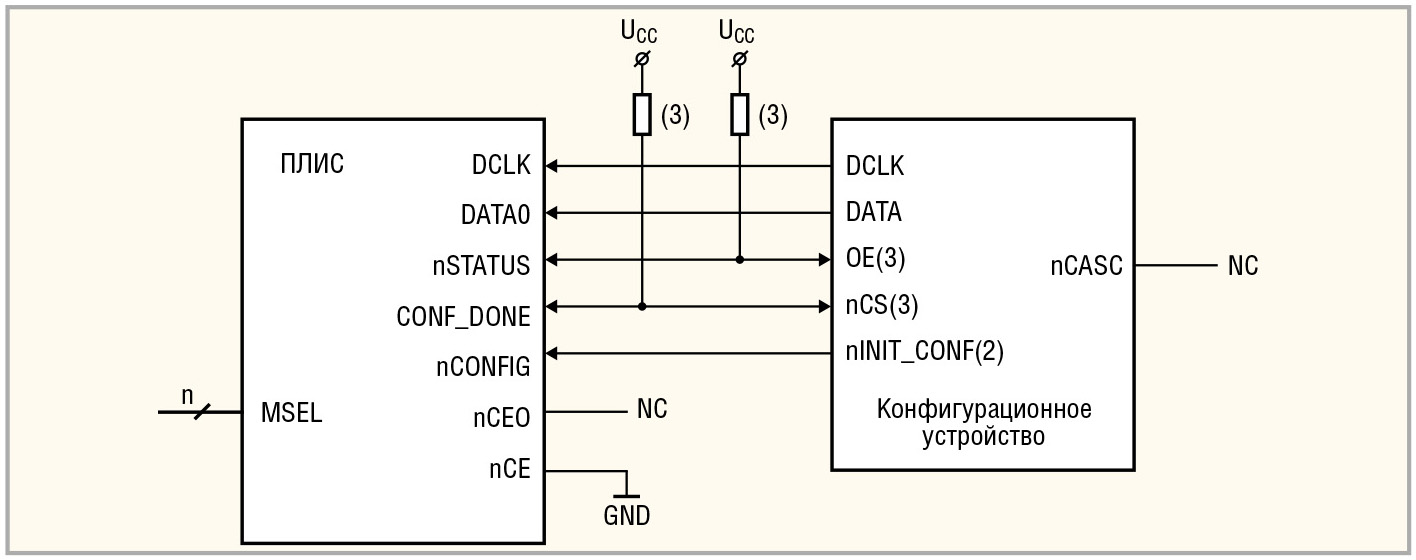

= лог. 1). На рисунке 6 показана схема подключения конфигурационного устройства к ПЛИС.
1. Особенности подключения конкретных семейств ПЛИС к конфигурационному устройству описаны в документации ПЛИС.
2. Вывод nINIT_CONF не требует подключения подтягивающего резистора. Если nINIT_CONF не применяется, то вывод nCONFIG можно подключить к питанию.
3. Выводы OE и nCS обязательно должны иметь подтягивающие резисторы к питанию, так как не имеют внутренних подтягивающих резисторов. Номинал резисторов определяется пользователем, но должен быть не менее 1 кОм.
4. Вывод LAST должен быть подключён к питанию.

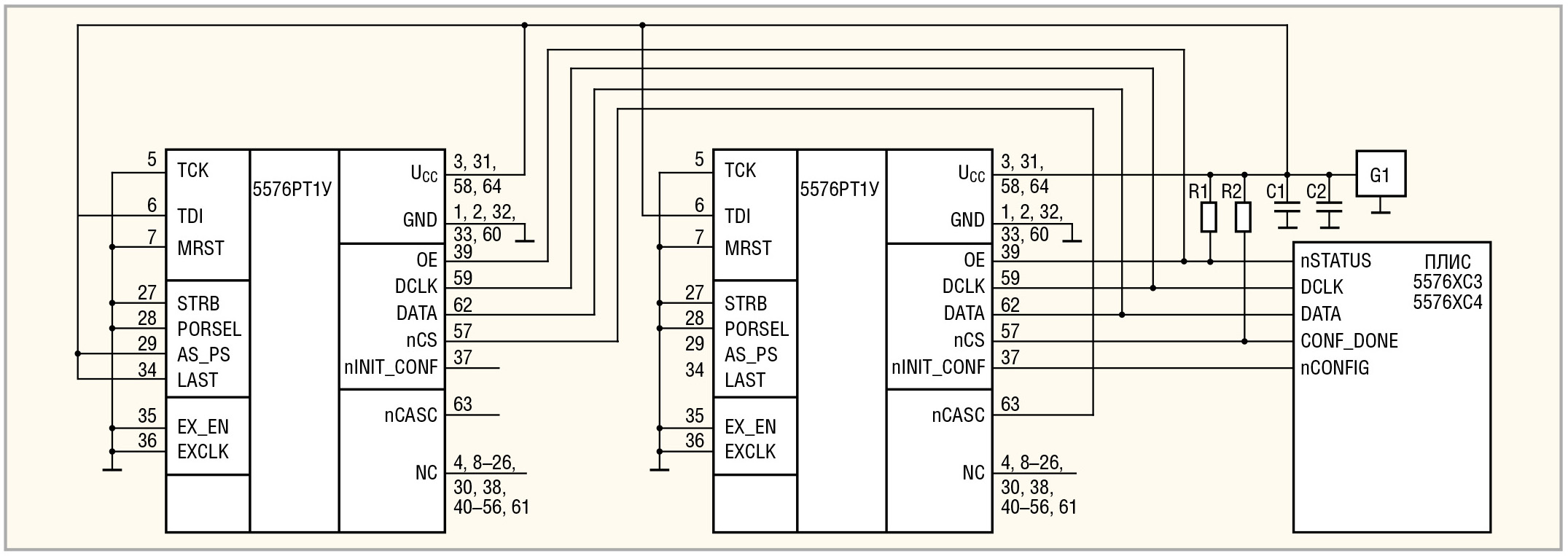

Если конфигурационные данные ПЛИС превышают ёмкость одного конфигурационного устройства, то используется каскадное подключение нескольких конфигурационных устройств (см. рис. 7). В этом случае вывод nCASC предыдущего устройства подсоединяется к выводу nCS последующего. На входе LAST последнего устройства должна быть лог. 1, у остальных устройств – LAST = лог. 0. Если используется режим PS, то вывод AS_PS первого устройства в цепочке должен быть подтянут к земле, у остальных устройств – к питанию. Если для всех устройств в цепочке применяется режим AS, тогда выводы всех конфигурационных устройств AS_PS = лог. 1. Когда используется вывод nINIT_CONF, только вывод первого устройства подключается к выводу nCONFIG ПЛИС, у остальных устройств эти выводы остаются неподключёнными. У последнего конфигурационного устройства в цепочке вывод nCASC остаётся неподключённым.
Блок сброса (схема POR) удерживает систему в состоянии сброса, пока не установится напряжение питания. Время задержки POR включает время нарастания напряжения питания и программируемый пользователем счётчик задержки. Когда питание стабилизируется, схема POR освобождает вывод OE. Время POR может быть увеличено внешним устройством, удерживающим OE в лог. 0. Конфигурационное устройство поддерживает программирование задержки POR. Можно установить задержку POR по умолчанию 100 мс или уменьшить её до 2 мс для систем, требующих быстрого включения питания. Вывод PORSEL управляет задержкой POR: лог. 1 единица выбирает задержку 2 мс, лог. 0 – задержку 100 мс.
Для гарантии того, что конфигурационное устройство вошло в режим конфигурирования правильно, необходимо, чтобы схема POR ПЛИС закончила работу прежде, чем схема POR конфигурационного устройства. Задержка POR конфигурационного устройства tPHL(POR) при PORSEL= лог. 0 позволит ПЛИС включиться прежде, чем начнётся конфигурирование. Помимо этого, вывод nINIT_CONF конфигурационного устройства необходимо подключить к выводу nCONFIG ПЛИС, что позволит удерживать вывод
nCONFIG в лог. 0, пока напряжение питания не стабилизируется.

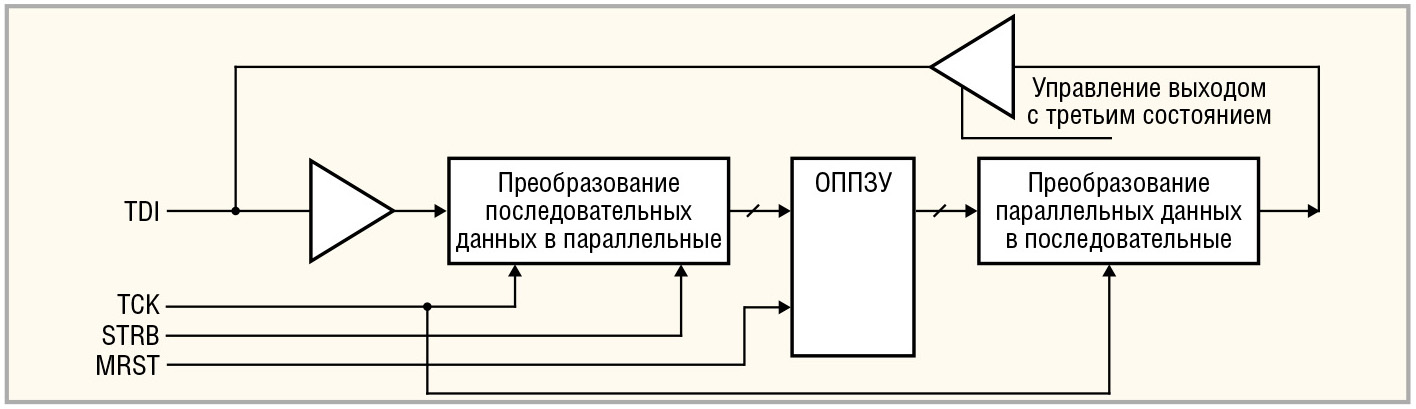

Конфигурационное устройство программируется с помощью фирменного USBпрограмматора компании «Миландр» через специализированный последовательный интерфейс
с защитой от случайного измене
ния ячеек памяти. Программатор поддерживает два формата файлов с конфигурацией ПЛИС: двоичный формат (*.rbf) и шестнадцатеричный (*.hexout).

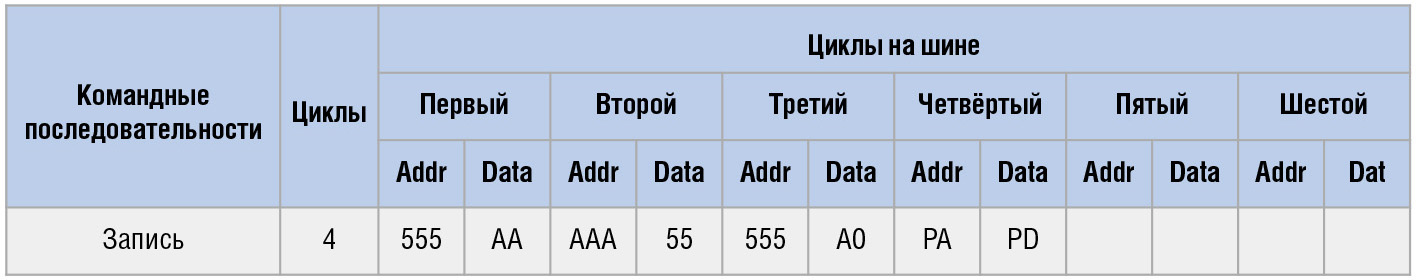

Процедура записи байта в ячейку памяти инициируется четырьмя командными циклами, представленными в таблице 2. Программная последовательность состоит из двух циклов разблокирования, команды предустановки, адреса и программируемых данных, запись которых инициирует внутренний алгоритм программирования. Для определения окончания операции, необходимо контролировать сигнал занятости BUSY, который передаётся по двунаправленной линии данных последовательного интерфейса. Контроль других характеристик ячеек памяти не требуется. Конфигурационное устройство автоматически формирует программные импульсы и проверяет характерные для ячейки свойства.
Для входа в последовательный режим работы сигнал STRB = лог. 1 должен быть зафиксирован по переднему фронту TCK (см. рис. 8). Для выхода из последовательного режима необходимо произвести сброс с помощью сигнала MRST = лог. 0. Через последовательный интерфейс возможно выполнение операций записи и чтения памяти, они могут выполняться непосредственно с каждой 8разрядной или 16разрядной ячейкой памяти (разрядность памяти задаётся в команде). Для инициирования записи необходимо передать командные последовательности (см. таблицу 2), состоящие из нескольких циклов.

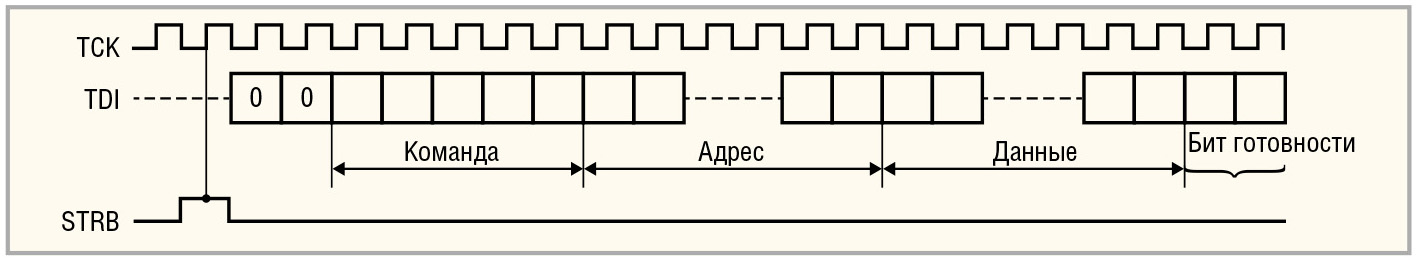

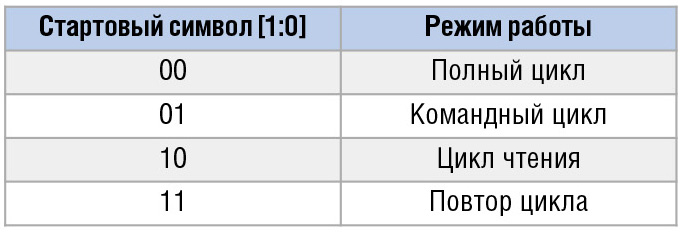

Режим полного цикла (см. рис. 9) может быть только четвёртым при программировании данных. Данный режим инициируется стартовым символом 00 (см. таблицу 3), затем последовательно передаются адрес записываемой ячейки памяти и записываемые данные. После этого вывод TDI переключается на выход и на него выводится состояние сигнала BUSY. В случае инициирования внутреннего алгоритма программирования, этот сигнал переключается в лог. 0 через 3 импульса TCK, а по завершении операции переключается в лог. 1. Синхросигнал TCK необходимо подавать постоянно до окончания операции. Для гарантированного считывания сигнала BUSY необходимо производить не менее четырёх последовательных выборок с объединением результата по «И».
Команды, адрес и данные передаются младшими разрядами вперёд. В случае 8разрядных данных передаётся 17разрядный адрес, в случае 16разрядных данных – 16разрядный адрес. При записи 16разрядных данных младший байт берётся из таблицы, а старший байт имеет нулевое значение.

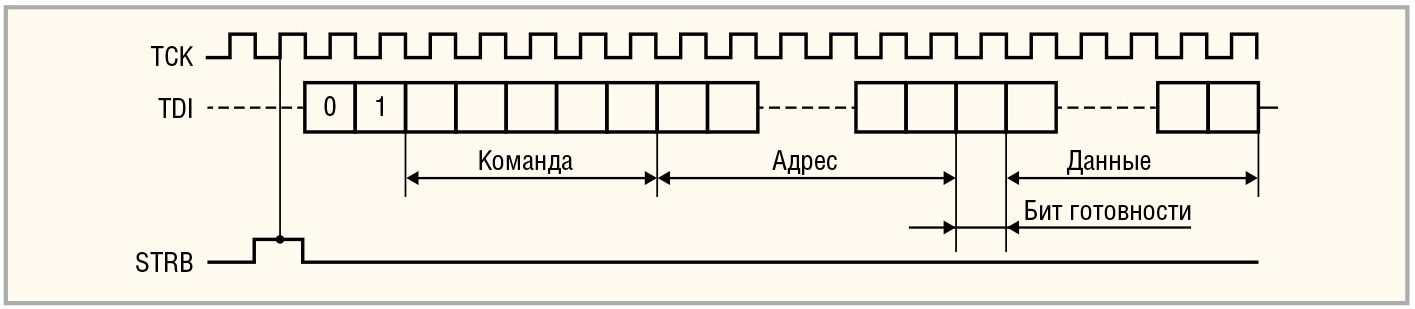

Режим командного цикла (см. рис. 10) может быть только первым, вторым или третьим при программировании данных. Данный режим инициируется стартовым символом 01, так же как и в полном цикле, затем следует команда, адрес и данные. Отличие состоит в том, что в этом режиме адрес фиксирован и всегда является 12разрядным; данные также фиксированы и всегда являются 8разрядными. Для выполнения командного цикла после его передачи необходимо подать не менее трёх дополнительных импульсов TCK.
Режим цикла чтения (см. рис. 11) инициируется стартовым символом 10, далее через вывод TDI последовательно передаются команда и адрес, затем вывод TDI переключается на выход и выводится содержимое сигнала занятости BUSY, который сигнализирует о неоконченной операции программирования. Если сигнал BUSY =
= лог. 1, то младшими разрядами вперёд выдвигаются данные соответствующей разрядности.

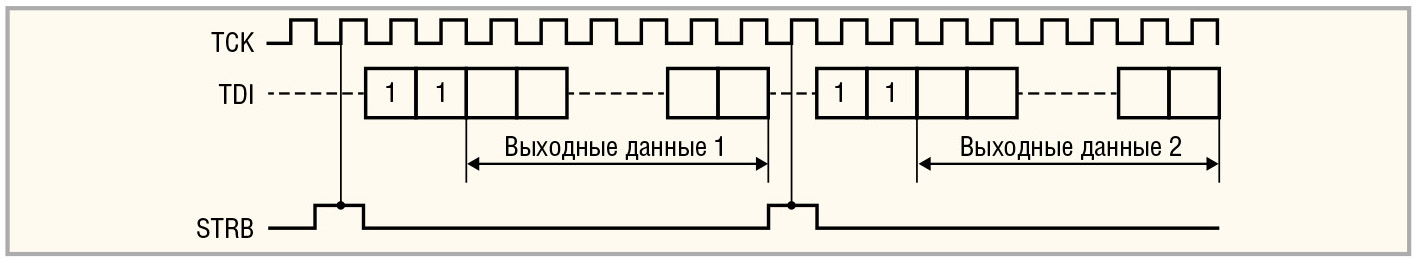

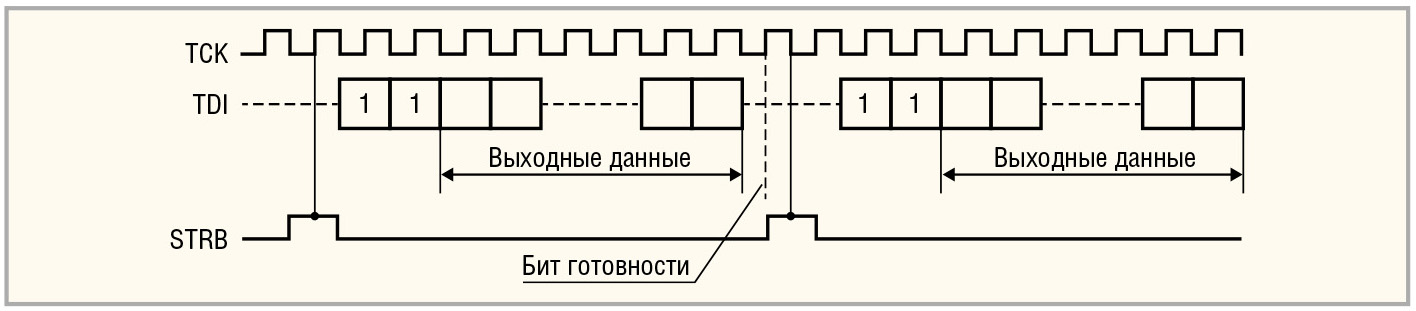

Если в следующем за циклом чтения режимом текущий стартовый символ равен 11, то происходит повтор цикла чтения (см. рис. 12). Данные по адресу, равному предыдущему адресу плюс единица, выводятся на выход TDI последовательно, младшими разрядами вперёд. После этого адрес автоматически инкрементируется и происходит ожидание следующего высокого уровня сигнала STROBE. Если следующий за ним стартовый символ 11, то происходит повтор чтения, а затем инкремент адреса и т.д. Разрядность данных соответствует разрядности данных предыдущего цикла чтения.
Если предыдущий режим работы является полным циклом и текущий стартовый символ 11, то происходит повтор цикла записи (см. рис. 13) по линии TDI по адресу, равному предыдущему плюс единица. Затем происходит вывод на выход TDI состояния сигнала BUSY (аналогично режиму полного цикла). После окончания записи адрес автоматически инкрементируется и ожидается следующий высокий уровень сигнала STROBE. Если следующий стартовый символ 11, то происходит повтор записи, а затем инкремент адреса и т.д. Разрядность данных соответствует разрядности данных предыдущего полного цикла.
Рабочий диапазон напряжения питания микросхемы 5576РТ1У составляет 3…3,6 В, температурный диапазон –60…125°С. Ток потребления в режиме хранения при напряжении питания 3,6 В и температуре +125°С (худшие условия для этого параметра) не превышает 500 мкА. Динамический ток потребления в режиме чтения информации не превышает 40 мА при напряжении питания 3,6 В и температуре –60°С (худшие условия для этого параметра). Микросхема выпускается в 64выводном металлокерамическом корпусе 5134.646.
Подробную информацию о представленных в статье микросхемах однократно программируемых ПЗУ можно найти на интернетстранице производителя www.milandr.ru.
