В статье описывается система управления опытным универсальным стендом-камерой для отработки основных технологических процессов производства МОКС-топлива. Перед разработчиками стояла задача создания современного и надёжного решения, обеспечивающего безопасность обслуживающего персонала и высокую точность позиционирования механизмов.
В настоящее время в рамках федеральной целевой программы «Ядерные энерготехнологии нового поколения» реализуется проект создания производства виброуплотнённого МОКС-топлива для реактора БН-800, который строится на Белоярской АЭС, а также для гибридной зоны уже действующего на той же АЭС реактора БН-600. Проект предусматривает строительство комплекса для МОКС-топлива на Горно-химическом комбинате мощностью 14 тонн в год. Технология производства гранулята МОКС-топлива является сегментом замкнутого ядерного топливного цикла и позволяет использовать плутоний для генерации электроэнергии.
ОАО «СвердНИИхиммаш» как генеральный проектировщик занималось разработкой основной части комплексов технологического оборудования для производства МОКС-топлива.
В рамках проведения опытно-конструкторских работ в этом направлении специалистам ООО «НПП «АИС» была поставлена задача разработки системы управления опытным универсальным стендом-камерой, предназначенным для контроля и управления в реальном масштабе времени мостовым трёхпозиционным краном. Кран должен осуществлять точное позиционирование при транспортировке контейнеров и монтаже/демонтаже оборудования внутри технологической камеры, которая будет использоваться для отработки основных технологических процессов производства МОКС-топлива.
Разработчикам было необходимо выполнить ряд требований, предъявляемых к системе:
устранение оператора от работы в камере (от работы в условиях, опасных для здоровья);
создание условий для обеспечения удобства работы оператора и высокой степени безопасности работы эксплуатирующего персонала;
достижение точности позиционирования крана при перемещениях в горизонтальной плоскости 5 мм;
обеспечение простоты эксплуатации и технического обслуживания;
унификация и стандартизация применяемых программных и технических средств.
После ввода в эксплуатацию системы должен быть выполнен анализ её технических возможностей и характеристик для формирования требований к автоматизированной системе управления штатными камерами, которые будут использоваться для производства МОКС-топлива.
Кран мостовой расположен в технологической камере. Он состоит из таких узлов, как мост и тележка, и имеет механизмы продольного, поперечного и вертикального перемещения. В камере смонтирована платформа с рельсовыми путями, по которым перемещается мост. На мосту располагаются рельсы, по которым перемещается тележка, оборудованная механизмом для подъёма контейнеров и технологического оборудования.
Горизонтальное перемещение крана в продольном направлении осуществляется путём перемещения моста по рельсовому пути, а в поперечном направлении – путём перемещения тележки по рельсам моста. Вертикальное перемещение обеспечивает механизм подъёма.
Система имеет трёхуровневую архитектуру.
Нижний уровень включает датчики положения исполнительных механизмов, устройства управления исполнительными механизмами и обеспечивает:
преобразование контролируемых положений исполнительных механизмов в электрические сигналы;
преобразование управляющих электрических сигналов в механические перемещения исполнительных механизмов.
Средний уровень содержит устройства, обеспечивающие взаимодействие с соседними (в основном, с нижним) уровнями системы и реализующие следующие функции:
сбор и обработку сигналов с датчиков положения;
формирование управляющих сигналов на устройства управления исполнительными механизмами;
автоматическую диагностику;
обмен информацией с верхним уровнем системы.
Верхний уровень состоит из устройств, предоставляющих интерфейс работы с оператором, и обеспечивает:
обработку и визуальное представление информации, поступающей со среднего уровня;
отображение положения крана в камере;
отображение текущих значений контролируемых параметров;
обработку команд оператора и их передачу на средний уровень системы.

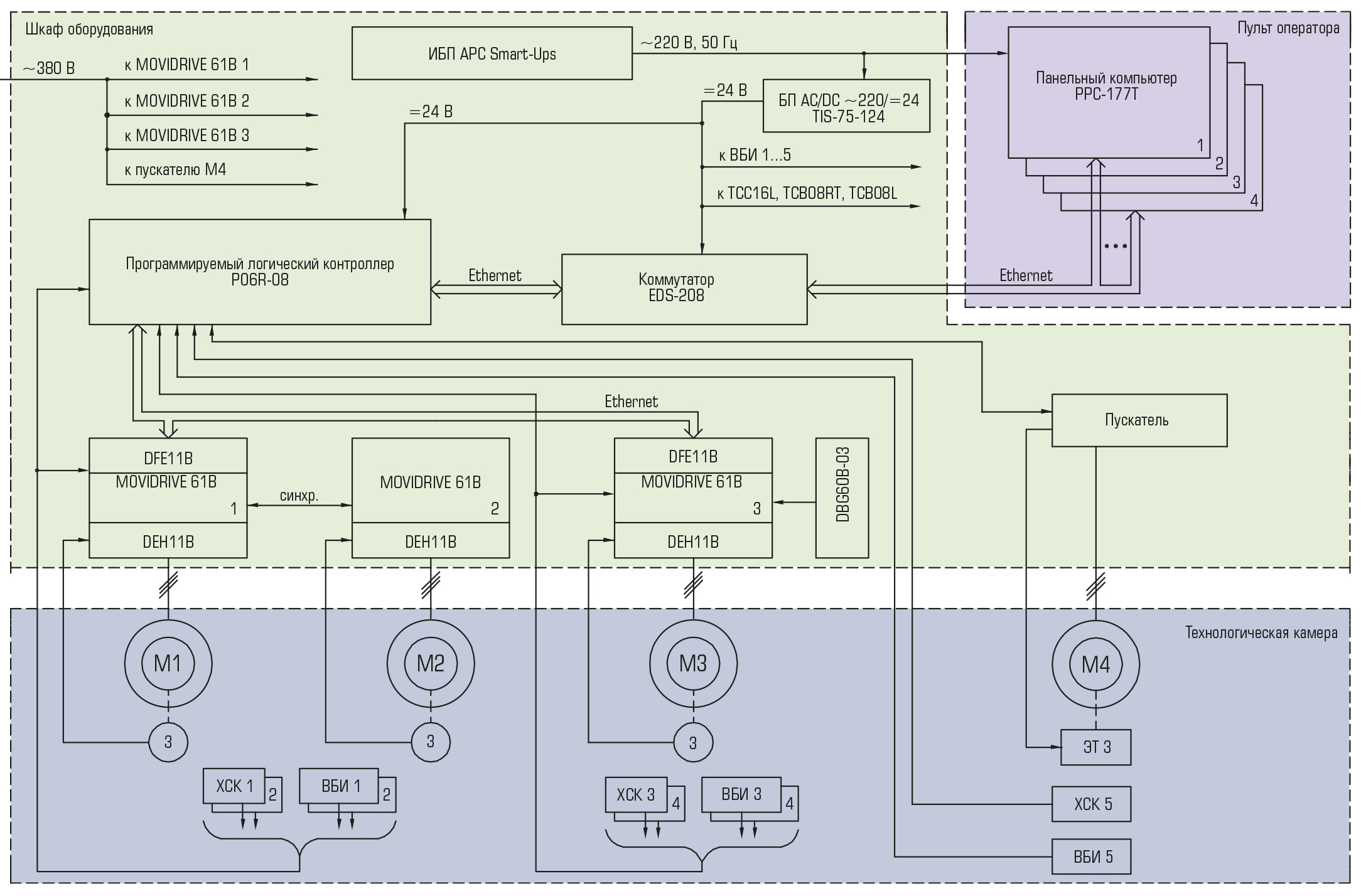

Структурная схема системы приведена на рис. 1.
Условные обозначения: ЭТ – электрический тормоз; М1…4 – двигатели; DFE11B – плата интерфейса Ethernet (Modbus TCP); DEH11B – плата обработки сигналов датчика обратной связи; Э – датчик обратной связи (преобразователь угловых перемещений – энкодер); DBG60B03 – пульт с клавиатурой и дисплеем.
В состав технического обеспечения системы входят:
датчики положения исполнительных механизмов;
устройства управления исполнительными механизмами;
программируемый логический контроллер (ПЛК);
устройства связи с объектом (УСО);
коммуникационное оборудование;
пульты оператора;
источник бесперебойного питания (ИБП);
блоки питания (БП).
Датчики положения исполнительных механизмов и устройства управления исполнительными механизмами относятся к нижнему уровню системы.

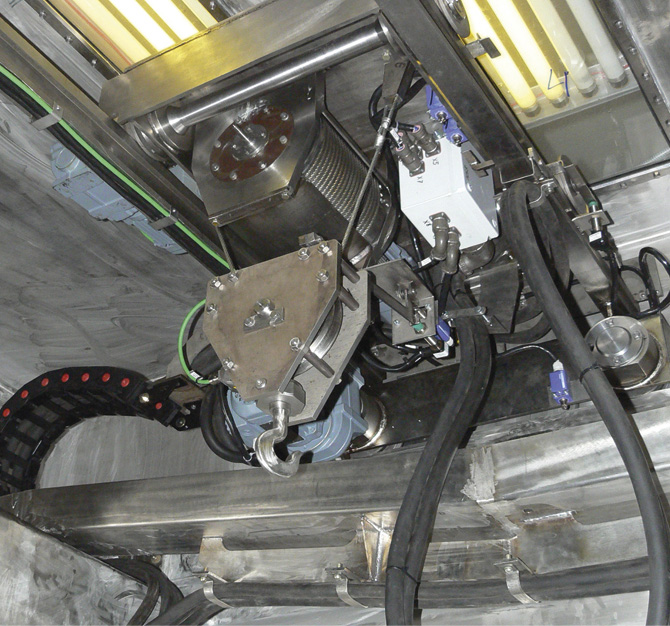

Датчики положения исполнительных механизмов размещены в технологической камере (рис. 2), устройства управления исполнительными механизмами – в шкафу оборудования (рис. 3).

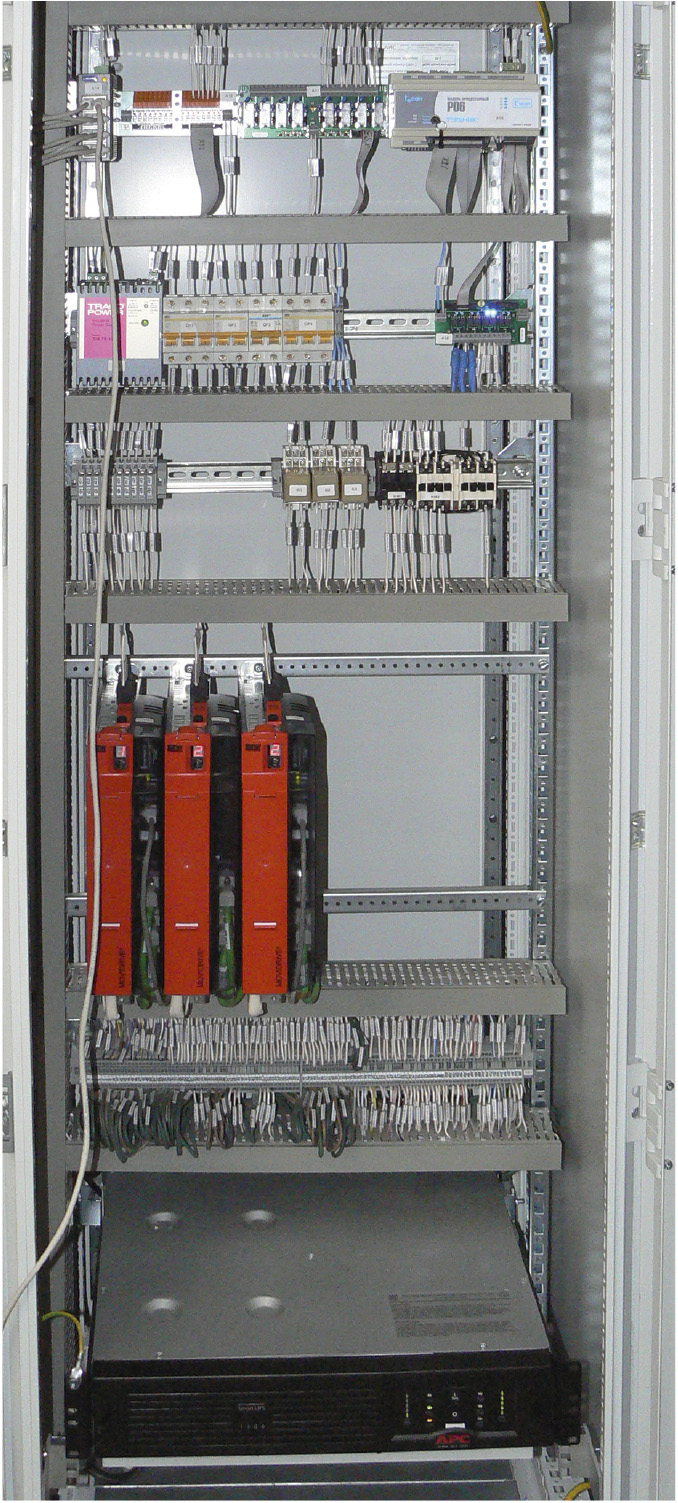

ПЛК, УСО, коммуникационное оборудование, ИБП и БП, относящиеся к среднему уровню системы, тоже размещены в шкафу оборудования. В качестве шкафа оборудования использован универсальный шкаф компании Rittal серии TS8 со степенью защиты IP66. Пульты оператора, входящие в состав верхнего уровня системы, расположены вдоль передней стены камеры (рис. 4).
Датчики положения предназначены для бесконтактного или контактного определения положения объектов – в данном случае механизмов крана, а также индикации факта попадания крана в зону срабатывания и выдачи соответствующего дискретного сигнала. В качестве датчиков положения используются контактные датчики аварийного ограничения движения приводов, бесконтактные датчики предаварийного ограничения движения приводов, датчики обратной связи устройств управления исполнительными механизмами (преобразователи угловых перемещений двигателей – энкодеры). С целью аварийного ограничения перемещения слева и справа приводов движения моста и тележки, а также аварийного ограничения движения сверху привода подъёма/опускания крюковой подвески крана используются контактные концевые выключатели Schneider Electric типа XCK, работающие на разрыв электрической цепи привода. Для предаварийного ограничения перемещения слева и справа, для определения исходного положения (нуль-позиции) приводов движения моста и тележки, а также для предаварийного ограничения движения сверху привода подъёма/опускания крюковой подвески крана применены бесконтактные индуктивные выключатели ЗАО «Сенсор» типа ВБИ. Увеличение точности перемещения приводов движения моста и тележки в заданную координату достигается с помощью преобразователей угловых перемещений SEW-eurodrive типа EH1S (на рис. 1 обозначены «Э»).
ПЛК обеспечивает сбор, преобразование, первичную обработку и передачу информации на пульты оператора, а также формирование команд на устройства управления исполнительными механизмами. ПЛК представлен процессорным модулем P06R-08 BASE DIO (ЗАО ПК «Промконтроллер»). За согласование сигналов отвечают УСО, в качестве которых выбраны модуль клеммных соединений TCC16L, а также умощнители дискретных сигналов TCB08RT и TCB08L.
Основные компоненты системы (пульт оператора, ПЛК и устройства управления исполнительными механизмами) объединены в локальную вычислительную сеть (ЛВС) Ethernet. В ЛВС используется сетевой коммутатор Moxa EDS-208.
Пульты оператора обеспечивают возможность управления системой путём задания оператором команд, а также производят отображение контролируемой информации:
текущего состояния компонентов системы;
ошибок и блокировок при выполнении операций;
состояния выполнения команд оператора.

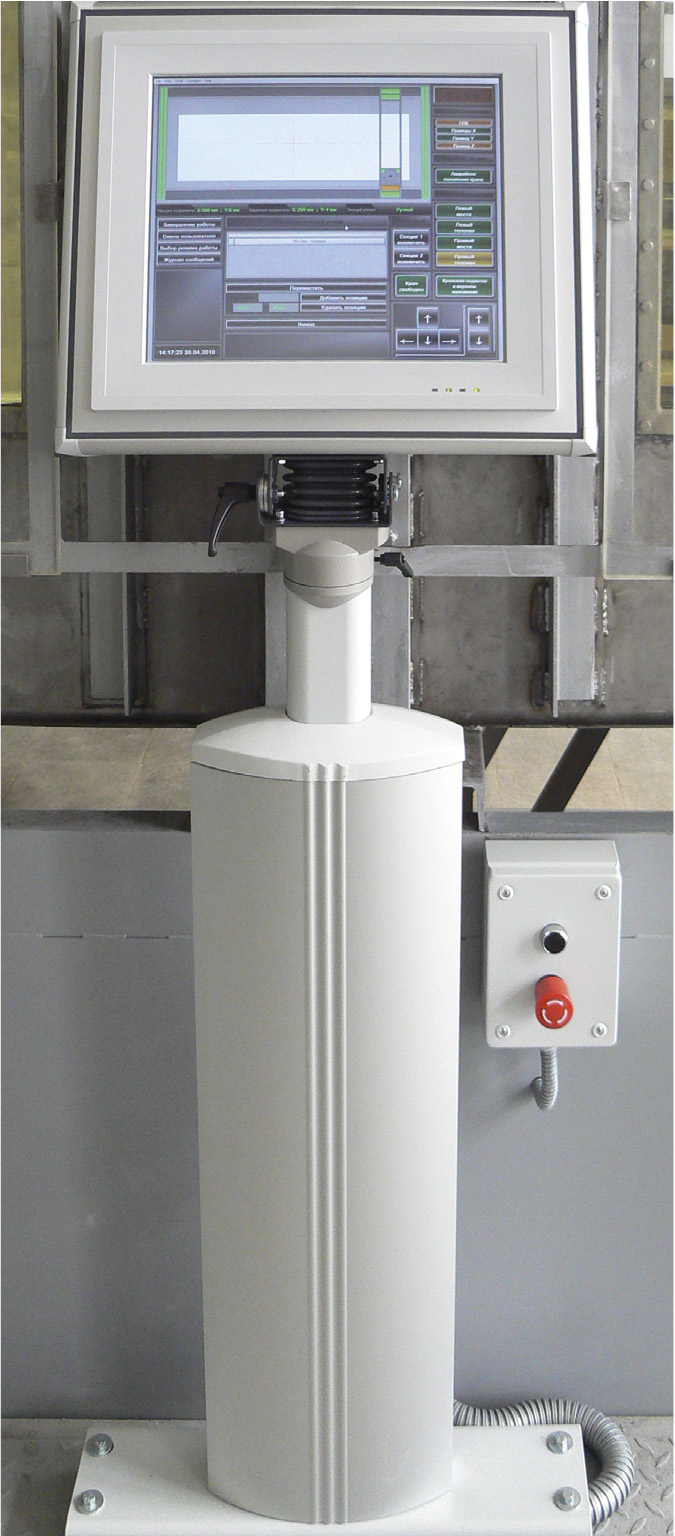

В качестве пультов оператора используются панельные промышленные компьютеры PPC-177T компании Advantech. Эти компьютеры построены на базе процессора Intel Core 2 Duo с частотой 1,8 ГГц, имеют 17-дюймовый цветной монитор с резистивной сенсорной панелью и память DDR2 объёмом 1 Гбайт. Для подключения к ЛВС используется один из двух имеющихся у них гигабитных портов Ethernet. Степень защиты по передней панели – IP65. За время эксплуатации компьютеры PPC-177T показали себя надёжными и удобными в работе устройствами с широкой функциональностью.
Для управления исполнительными механизмами применены частотные преобразователи SEW-eurodrive MOVIDRIVE MDX61B, реверсивный пускатель ПМ12-010651 и блок управления электромагнитным тормозом привода подъёма, встроенный в клеммную коробку двигателя. Эти устройства обеспечивают преобразование команд ПЛК в управляющие сигналы для исполнительных механизмов.
Для стабилизации и поддержания электропитания системы в течение расчётного времени при пропадании сетевого напряжения используется ИБП SUA1500RMI2U компании APC. Питание оборудования системы постоянным напряжением с номиналом 24 В производится от БП Traco Power TIS-75-124.
Программное обеспечение (ПО) системы составляют программные средства обработки, хранения, передачи и отображения информации. Функционально оно делится на три части:
ПО верхнего уровня (пульта оператора);
ПО среднего уровня (ПЛК);
ПО нижнего уровня (частотного преобразователя – ЧП).

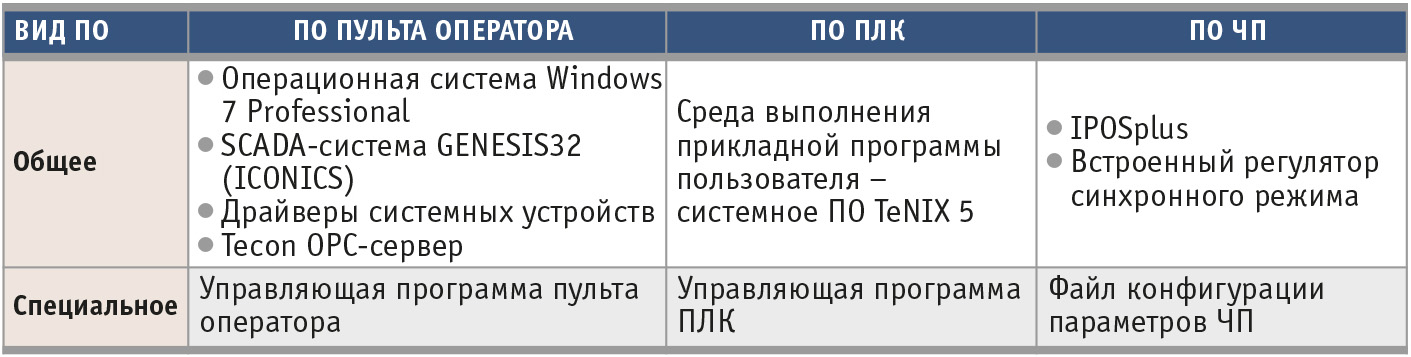

ПО каждого уровня, в свою очередь, подразделяются на общее и специальное. Состав общего и специального ПО пульта оператора, ПЛК и ЧП приведён в табл. 1.
Системное ПО TeNIX 5 поставляется ЗАО «Промконтроллер»; оно является средой выполнения прикладной программы пользователя и обеспечивает доступ ко всем ресурсам ПЛК. Системное ПО TeNIX 5 включает в свой состав:
ядро многозадачной операционной системы Linux;
драйверы обеспечения работы ядра с аппаратурой ПЛК;
драйверы подсистемы ввода-вывода, взаимодействующие со встроенным ПО модулей ввода-вывода;
файловую систему;
ПО, обеспечивающее пользовательский функционал ПЛК (включая резервирование, диагностику, поддержку Modbus и т.д.).
Управляющая программа ПЛК разработана специалистами ООО «НПП «АИС» и предназначена для управления работой ПЛК, производящего непрерывный сбор и обработку данных, поступающих от УСО, и передачу информации по локальной сети на пульт оператора. Программа выполняет следующие функции:
сбор, обработку и передачу на пульт оператора информации о положении исполнительных механизмов, состоянии ЧП и технических средств ПЛК, результатах выполнения операций;
приём значений уставок и команд с пульта оператора;
выполнение команд, поступающих с пульта оператора;
диагностику технических средств ПЛК;
автоматическое управление функционированием программных и технических средств ПЛК.
Tecon OPC-сервер (далее OPC-сервер) является универсальным средством доступа к данным ПЛК со стороны SCADA-системы. OPC-сервер получает данные из ПЛК по сконфигурированному каналу связи. В процессе работы OPC-сервера ведётся журнал событий с регистрацией времени подключения и отключения, нарушений качества передачи данных. Реализована процедура автоматического восстановления сетевого соединения.
OPC-сервер обеспечивает выполнение следующих функций:
подключение (создание пространства имён) для одного или более ПЛК;
доступ к пространству переменных ПЛК;
восстановление соединения в случае разрыва связи с ПЛК;
автоматический запуск сервера при запуске SCADA-системы и загрузка рабочей конфигурации;
мониторинг значений переменных ПЛК, а также запись переменных через интерфейс пользователя OPC-сервера;
ведение журнала работы, в котором фиксируются основные события и нештатные ситуации;
сохранение и загрузка конфигурации OPC-сервера.
SCADA-система является комплексом приложений для операционных систем Microsoft Windows, построенных в соответствии со спецификацией OPC, и предназначена для создания программного обеспечения сбора данных и оперативного диспетчерского управления верхнего уровня систем промышленной автоматизации. Специалистами ООО «НПП «АИС» c помощью SCADA-системы GENESIS32 (ICONICS) разработана управляющая программа пульта оператора, которая реализует интерфейс пульта оператора и выполняет следующие функции:
приём информации, поступающей от ПЛК;
отображение текущих и заданных значений координат;
отображение состояния датчиков, мнемосхемы текущего положения крана;
отображение работоспособности программно-технического комплекса системы;
приём и обработка управляющих команд;
организация, просмотр и ведение баз данных;
формирование и выдача текстовых и звуковых сообщений оператору;
защита от несанкционированного доступа, разграничение полномочий пользователей.
ЧП имеют стандартно встроенное ПО IPOSplus – это система автоматического позиционирования и управления циклом работы приводов. Основные возможности IPOSplus:
высокоэффективное позиционирование привода при наличии обратной связи (датчика);
различные способы обмена данными (системная шина S-Bus, RS-485, сетевые интерфейсные модули);
обработка цифровых и аналоговых входных/выходных сигналов;
выбор скорости и темпа позиционирования;
обработка сигналов датчика абсолютного отсчёта;
считывание и запись всех параметров преобразователя через команды обмена данными;
изменение параметров во время перемещения (конечное положение, скорость и темп позиционирования, вращающий момент).
Перемещение моста крана осуществляется двумя частотно-регулируемыми приводами. Для синхронизации работы приводов моста используется встроенный регулятор синхронного режима – это специальная программа, использующая для работы инкрементные сигналы от ведущего устройства (сигналы инкрементного датчика). Данная программа позволяет управлять несколькими приводами в синхронном режиме.
ПО ЧП настраивается в процессе ввода ЧП в эксплуатацию с последующей подстройкой параметров. Управление работой приводов осуществляется записью значений параметров и соответствующего слова управления в ЧП из управляющей программы ПЛК по протоколу Modbus TCP.
Перемещение как моста, так и тележки крана осуществляется путём задания приводу соответствующей координаты и сигнала, разрешающего перемещение. Привод автоматически отрабатывает заданное перемещение и останавливается в заданной координате. Горизонтальные перемещения крана выполняются тремя частотно-регулируемыми приводами, каждый из которых состоит из мотор-редуктора и частотного преобразователя. Перемещение моста крана осуществляется двумя приводами, работающими в режиме синхронизации. Перемещение тележки осуществляется с помощью третьего привода. Точность останова обеспечивается встроенной в ЧП системой позиционирования и автоматического управления циклом работы IPOSplus, а также наличием инкрементных датчиков обратной связи на мотор-редукторах. Синхронность работы двух мотор-редукторов перемещения моста обеспечивается встроенным регулятором синхронного режима (из ПО ЧП), который постоянно сравнивает угловое положение роторов ведущего и ведомого двигателей. Аварийное ограничение перемещений моста и тележки крана осуществляется с помощью переключателей конечных XCK.
Вертикальное перемещение крана вверх или вниз осуществляется при нажатии и удерживании оператором соответствующей кнопки управления, при отпускании кнопки движение прекращается. Обеспечение точности вертикального перемещения системой не контролируется и полностью возлагается на оператора. Ограничение подъёма осуществляется с помощью индуктивного датчика ВБИ, аварийное ограничение подъёма – с помощью переключателя конечного XCK.
Перемещение крана осуществляется по команде оператора, передаваемой интерфейсом управляющей программы пульта оператора. Команда оператора посредством ОРС-сервера поступает на ПЛК. ПЛК, анализируя текущее состояние системы, формирует команды на ЧП.
Для эффективного управления краном предусмотрено несколько режимов работы системы:
пусковой;
ручной;
полуавтоматический;
завершения работы.
Права управления краном распределены по двум группам, которые закреплены за администратором и оператором. Оператор обладает ограниченными правами и может управлять краном только в полуавтоматическом режиме, выбирая целевые координаты перемещения крана в виде заранее настроенных администратором технологических позиций. Aдминистратор обладает полными правами и может управлять краном в полуавтоматическом и ручном режимах, а также выполнять изменение текущих настроек ПО.
Пусковой режим предназначен для выполнения ряда обязательных операций перед началом работы системы после включения питания: включение света по секциям, подача питания на приводы, позиционирование крана в нуль-позицию.
Процесс позиционирования крана в нуль-позицию необходим для определения нулевой координаты оси перемещения привода с целью обеспечения возможности управления краном посредством задания абсолютных координат перемещения. Условно оси перемещения приводов крана обозначены следующим образом: ось перемещения моста крана – ось X, ось перемещения тележки крана – ось Y, ось вертикального перемещения крюковой подвески крана – ось Z.
При успешном окончании пускового режима осуществляется переход в полуавтоматический режим работы. При возникновении неполадок в процессе выполнения пускового режима оператор проводит диагностику неисправности и для устранения неполадок осуществляет запуск системы в ручном режиме.
Ручной режим предоставляет ряд функций управления:
управление краном по осям X и Y по отдельности путём задания необходимых координат вручную по каждой оси;
управление подъёмом и опусканием крюковой подвески крана по оси Z;
выполнение выхода в нуль-позицию отдельно по каждой оси Х и Y;
включение питания приводов;
задание значений предельно допустимых координат по осям X и Y;
диагностику неисправностей и состояний системы при возникновении неполадок.

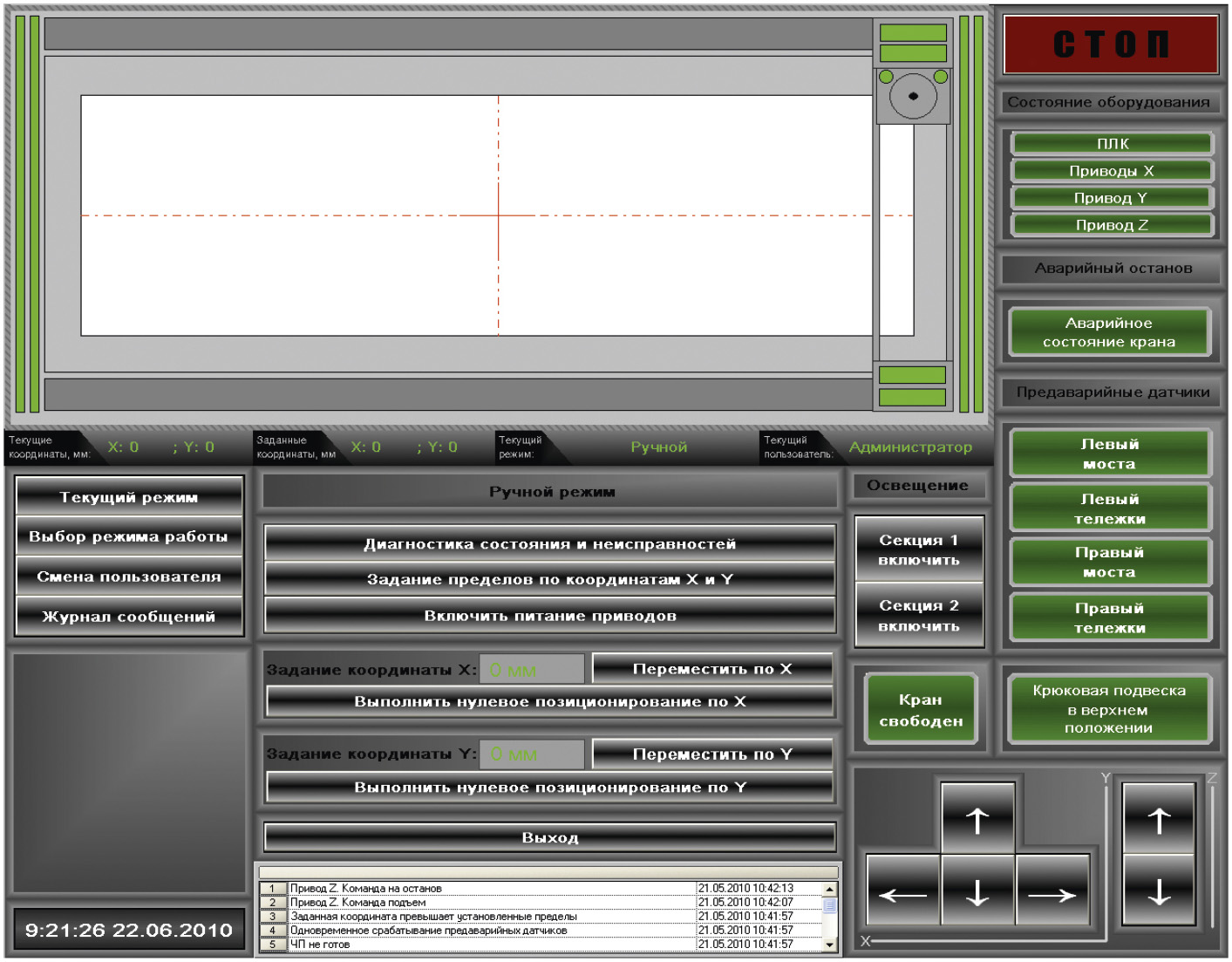

Окно управляющей программы пульта оператора в ручном режиме представлено на рис. 5.
За диапазон перемещения моста и тележки крана принимается расстояние от нулевых координат по осям до предельно допустимых координат по соответствующим осям. Нулевые координаты определяются в процессе выхода в нуль-позицию. Предельно допустимые координаты по осям X и Y настраиваются оператором с правами администратора. Значения предельно допустимых координат определяются габаритными размерами камеры и технологическими особенностями производимых работ.
Управление подъёмом и опусканием крюковой подвески крана по оси Z осуществляется вручную при помощи соответствующих кнопок.
Полуавтоматический режим предназначен для управления краном по осям X и Y по заданным фиксированным координатам технологических точек, а также для управления подъёмом и опусканием крюковой подвески крана по оси Z.
Фиксированные координаты технологических точек записываются и хранятся в таблице технологических позиций. Каждая запись таблицы содержит в себе следующие поля:
название позиции,
значение координаты по оси X,
значение координаты по оси Y.
Для перемещения крана в технологическую позицию оператор выбирает необходимую позицию в таблице и выполняет команду перемещения.
Оператор при наличии прав администратора имеет возможность редактировать, добавлять и удалять записи в таблице технологических позиций.
Управление подъёмом и опусканием крюковой подвески крана по оси Z и в данном режиме осуществляется вручную при помощи соответствующих кнопок.
Режим завершения предназначен для выполнения ряда операций при окончании работы системы перед выключением питания: перемещение крана в позицию его нахождения во время отсутствия работ в камере, отключение питания приводов, выключение света по секциям.
При успешном окончании данного режима пульты оператора автоматически выключаются.
Уникальность описанной в статье системы управления опытным универсальным стендом-камерой определяется следующими её особенностями:
система является опытно-конструкторской разработкой;
система разработана с учётом специфики технологического процесса производства гранулированного МОКС-топлива для реактора БН-800;
используемые в системе программно-технические средства доработаны специалистами ООО «НПП «АИС» самостоятельно либо совместно с производителями программно-технических средств в соответствии с условиями реализации задачи и требованиями заказчика.
Отдельно следует отметить такую особенность системы, как её высокую эксплуатационную эргономичность. Интерфейс управляющей программы пульта оператора разрабатывался в стремлении сделать его максимально удобным и, по признанию эксплуатирующего персонала, получился достаточно простым и понятным, что снижает вероятность ошибок при работе оператора. ●
E-mail: shustova-ms@mail.ru
