С 9-й версии компонент VCRWorX32 входит в пакет GENESIS32 и в режиме исполнения не использует лицензии. Поэтому работать с данным компонентом не только удобно, но, к тому же, это бесплатно (при наличии пакета GENESIS32 v9).
Назначение VCRWorX32, и что за ним стоит
VCRWorX32 — это инструмент графического анализа исторических данных, архивируемых в базы данных с помощью AlarmWorX32 Logger (AWX32) и TrendWorX32 Logger (TWX32).
Предположим, в какой-то момент времени на производстве возникла ситуация, в причинах которой необходимо подробно разобраться. На экранной форме оператора отображаются только текущие данные. Архивация данных TWX32 и AWX32 происходит в фоновом режиме.
Обычно для анализа используются отчёты архивных данных тревог и событий, а также тренды и отчёты данных ОРС. Но при этом мы не можем видеть картины в целом. То есть мы исследуем отдельно данные тревог и тегов.
VCRWorX32 позволяет откатиться назад по временной шкале и отобразить то, что видел оператор на экране в установленный период времени. Данный принцип работы подобен видеозаписи изображения с экрана монитора с последующим воспроизведением и перемоткой видеоархива.
Работа с историческими данными без VCRWorX32
Исторические данные ОРС-серверов мы можем просматривать в стандартном ActiveX-компоненте TWXView32 и в таблицах, построенных инструментом TrendWorX32 Reporting. Исторические тревоги и события отображаются в виде таблицы в ActiveX-компоненте AWXRep32. Таблица позволяет нам анализировать количество тревог за определённый период, но не даёт визуальную информацию в период возникновения аварии на экране оператора.

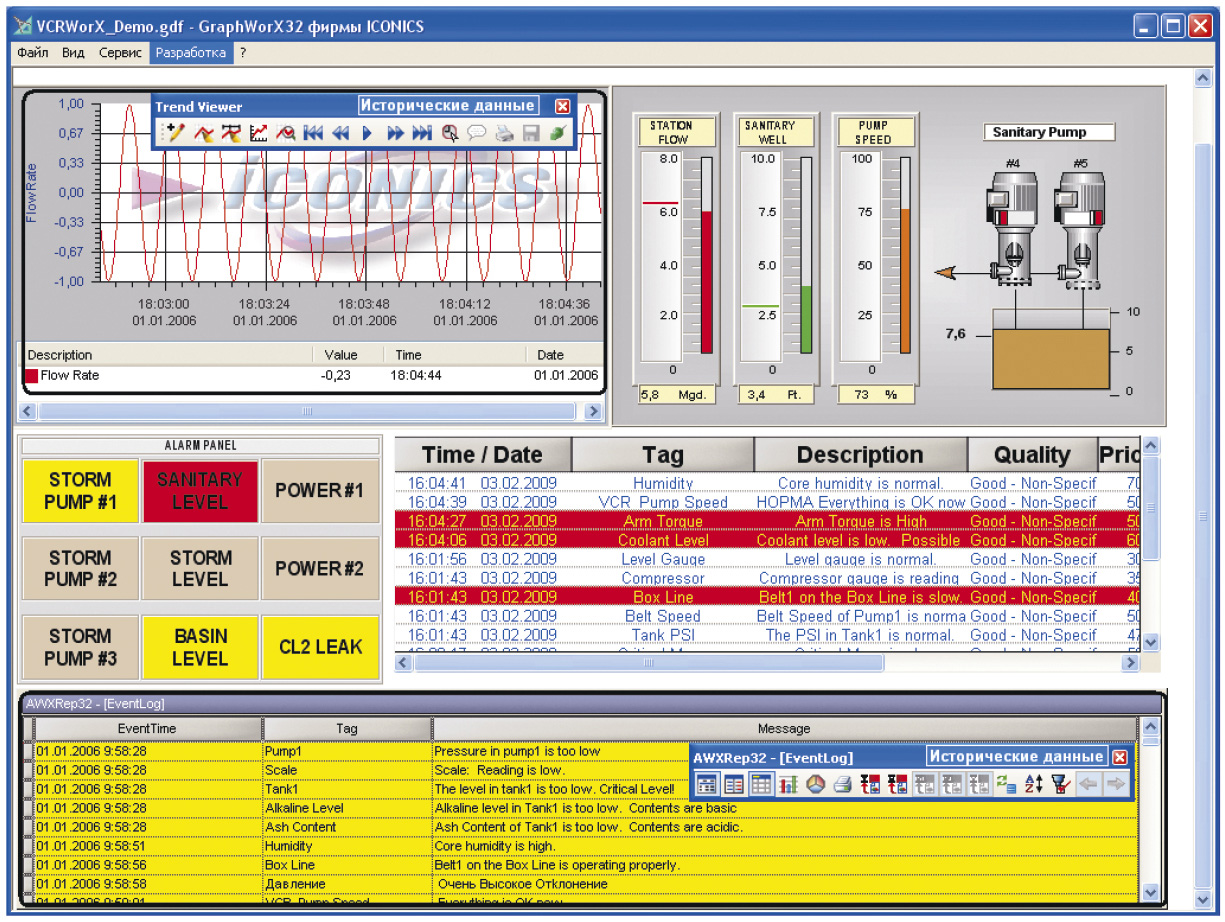

Элементы исторических данных обведены чёрным прямоугольником на рисунке 1. Для построения тренда используются архивные перья. Просматривать данные OPC можно, используя перемотку на панели тренда в режиме паузы. Для отображения исторических тревог используется элемент AWXRep32, предназначенный для построения отчётов исторических тревог. Остальные элементы экранной формы отображают текущие данные. В данном случае экранная форма даёт частичные представления о системе за прошлый промежуток времени.
Работа с историческими данными с использованием VCRWorX32

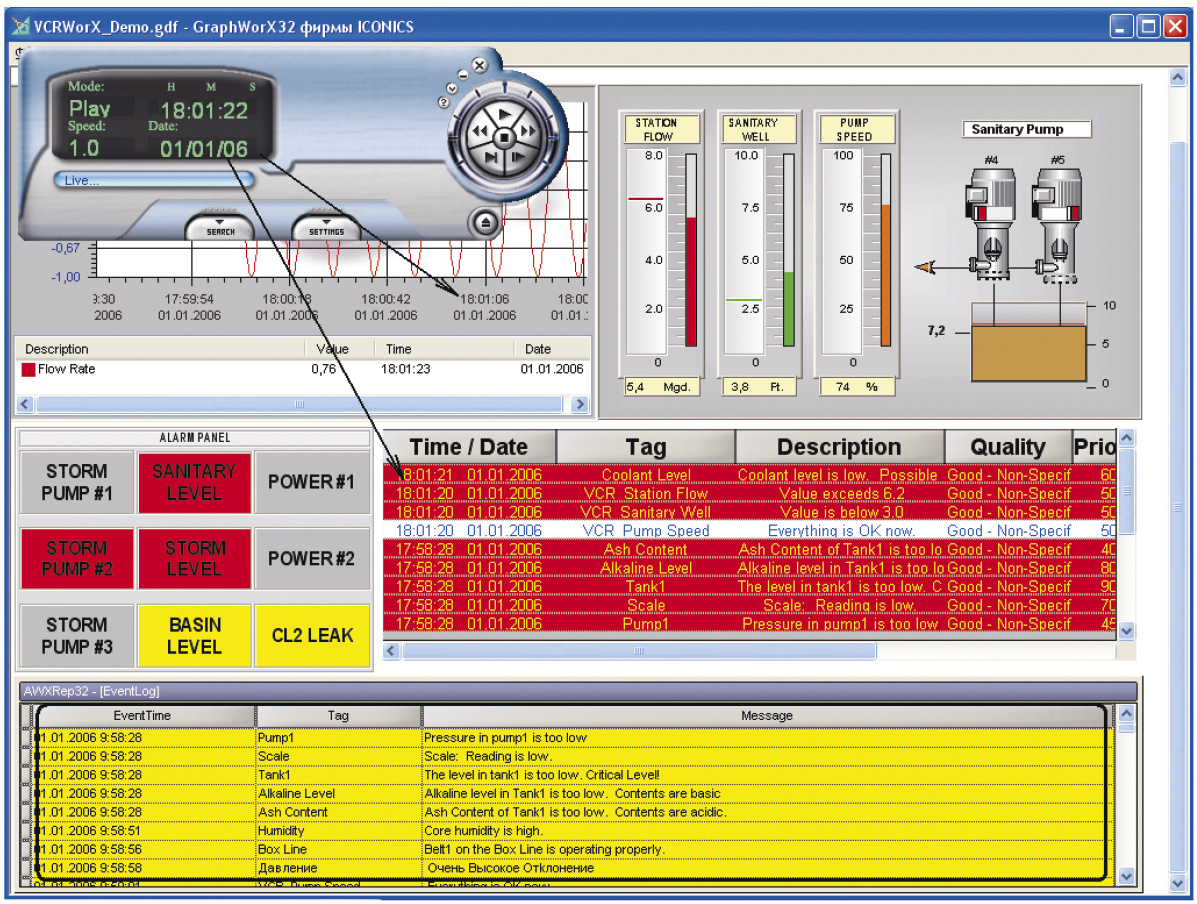

При архивации данных с использованием VCRWorX32 приведенная выше экранная форма будет выглядеть следующим образом (рис. 2). Все элементы экранной формы, кроме AWXRep32, воспроизводят данные, начиная с установленного в панели VCRWorX32 времени.
Если рассмотреть форму подробно, то во всех элементах, отображающих время и дату события, в момент просмотра установлены дата и время VCRWorX32 (2006 г.). Индикаторы не имеют временной шкалы, но они также работают по установленному времени, что можно проверить по базе данных. Панель VCRWorX32, подобно плееру, отсчитывает время от установленного, а данные экранной формы меняют свои значения по времени VCRWorX32. Для ускоренного просмотра изменений в экранной форме используется перемотка на панели VCRWorX32.
Элемент AWXRep32, отображающий исторические данные (обведён чёрным прямоугольником), не зависит от времени VCRWorX32 и от текущего времени, так как выводит готовый отчёт из базы данных.
Удобства настроек VCRWorX32
Данный компонент, как и другие в пакете, имеет свой конфигуратор, путь к которому Пуск ➙ Программы ➙ Iconics Tools ➙ VCRWorX32 Configurator.
В начале работы настраиваются соединения с конфигурациями AlarmWorX32 Logger и TrendWorX32 Logger.

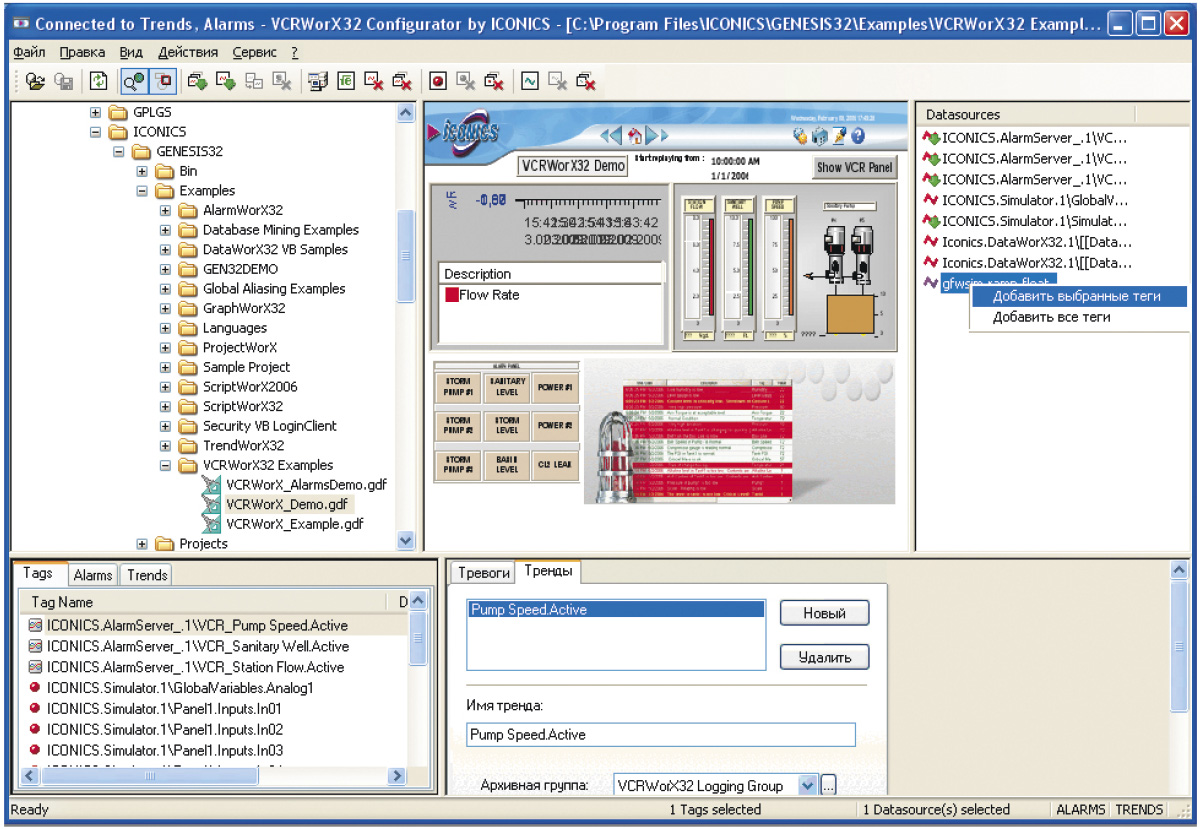

Графические экраны, которые предполагается воспроизводить с помощью VCRWorX32, открываются непосредственно в данном конфигураторе. Система автоматически считывает все теги, имеющиеся в экранной форме GraphWorX32, список которых отображается на экране справа (рис. 3). Зелёная стрелка на имени тега обозначает наличие этого тега в одной из подключенных конфигураций. Для добавления тега в конфигурацию архивации данных используется меню правой кнопки мыши на конкретном теге. Тег прописывается в список на вкладке Tags, а затем обозначается как тренд или тревога.
В конфигураторе отображается общий список тегов подключенных конфигураций архиваторов, а также отдельные списки тегов AlarmWorX32 Logger и TrendWorX32 Logger. Каждый тег обозначен значком:(тревога + тренд),(тренд),(тревога) и (не выбрано), что даёт представление о принадлежности тега к соответствующей конфигурации.
Выбирая тег из списка, система отображает его настройки архивации, полученные из конфигураций AlarmWorX32 Logger и TrendWorX32 Logger. Здесь же можно внести изменения в настройки архивации, и при обновлении изменения автоматически будут внесены в конфигурации архиваторов.
Все настройки сохраняются в Переходной таблице VCRWorX32. При внесении изменений в конфигурацию VCRWorX32 Переходная таблица должна быть обновлена.
Использование VCRWorX32
AlarmWorX32 Logger и TrendWorX32 Logger включаются на архивацию после настройки VCRWorX32. Для работы с VCRWorX32 необходимо запомнить время запуска AlarmWorX32 Logger и TrendWorX32 Logger на архивацию, так как именно с этого времени VCRWorX32 будет воспроизводить исторические данные.
После определённого времени на архивацию данных (устанавливается в настройках конфигуратора VCRWorX32) VCRWorX32 готов к работе.
Графический экран GraphWorX32 вводится в режим исполнения, а панель VCRWorX32 вызывается из меню Сервис.

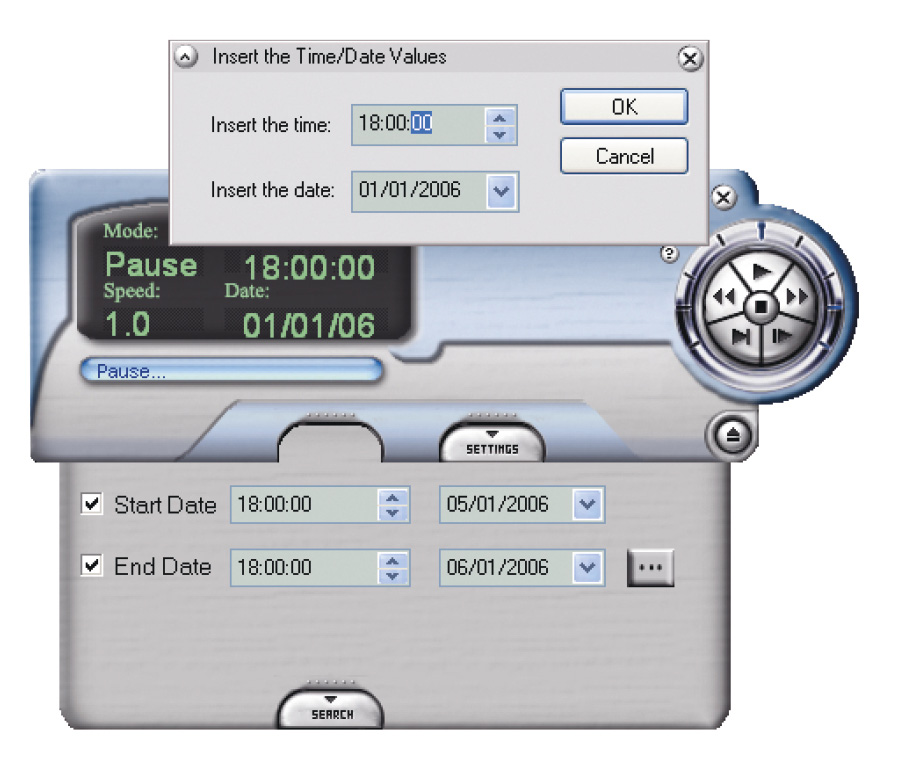

VCRWorX32 позволяет восстановить работу экранной формы в целом. При этом не нужно изменять саму экранную форму. Достаточно вызвать панель VCRWorX32 (рис. 4), откатиться по временной шкале на необходимый период и нажать на кнопку Пуск. При этом система начнёт воспроизводить данные с установленного момента времени.
Подробности настройки VCRWorX32 можно узнать из справки, вызываемой из меню конфигуратора, или посетив в Учебном центре ПРОСОФТ «Расширенный курс GENESIS32», в который входит компонент VCRWorX32 пакета GENESIS32. Необходимую информацию о курсе можно найти на сайте http://www.prosoft.ru/support/training/moscow/. ●
