Какие тренды сегодня в тренде

В условиях реализации концепций Industry 4.0 и перехода к предиктивной аналитике, объем информации, генерируемой полевым уровнем, растет в геометрической прогрессии. Если еще десять лет назад глубина архивирования в несколько месяцев при дискретности опроса в одну секунду считалась достаточной, то сегодня требования изменились кардинально. Современному предприятию требуется миллисекундная точность, хранение данных за десятилетия и, что самое важное, мгновенный доступ к этому массиву для анализа в режиме реального времени. В настоящее время, при проектировании АСУ ТП, интеграторами закладывается архитектура, способная обеспечить целый ряд факторов стабильной бесперебойной работы систем архивирования и средств визуализации в целом.

Ключевыми характеристиками таких систем являются:

• высокая скорость записи – критический фактор, определяющий надёжность, отзывчивость и экономическую эффективность всей АСУ ТП;
• хорошая отзывчивость интерфейса с низкой задержкой вывода (выборки) при запросе архивных данных;
• гибкость настройки отображения, такие как изменение масштаба, наложение на тренд данных аналоговых и дискретных сигналов, возможность работы с двумя временными шкалами (для быстрого визуального сравнения параметров работы объекта в различных диапазонах времени (например, вчера и сегодня);
• простота интеграции с системами SCADA, аналитики и AI/ML;
• с ростом требований по глубине хранения исторических данных актуальной стала также компактность записи технологических архивов.

Очевидно, что инвестиции в качественную визуализацию легко окупаются за счёт предотвращения хотя бы одного серьёзного инцидента, либо за счёт оптимизации параметров основного технологического процесса всего на несколько процентов. Кроме того, информативный тренд даже с базовой аналитикой способен в несколько раз ускорить принятие оперативного решения при обнаружении аномальных отклонений в работе оборудования. Графическое отображение делает незаметные в таблицах изменения очевидными: рост вибрации, дрейф температуры, скачки давления. Это даёт возможность принять корректирующие меры до того, как отклонение перерастёт в аварийную остановку. Наличие всех необходимых данных, с требуемым циклом записи по каждому критическому тегу, позволяет обнаруживать аномалии (утечки тока, перегрев, динамику частоты вибраций наблюдаемого узла и т.п.) на самых ранних стадиях, снижая затраты на ремонт и практически исключая простои технологических линий.

При этом современные средства визуализации способны ускорить расследования инцидентов и анализ первопричин их возникновения. При возникновении брака, остановки линии или срабатывания аварийной защиты инженеру необходимо восстановить хронологию событий. Быстрый доступ к архивным трендам с возможностью наложения нескольких параметров (температура, расход, состояние клапанов, сигналы тревог) позволяет за минуты, а не часы, определить корневую причину события. Системы с качественной визуализацией исторических данных значительно сокращают время анализа инцидентов и повышают точность выводов, а, следовательно, и время на устранение аномального поведения оборудования.

Тренды — это основа для оптимизации технологических режимов. Сравнивая графики работы производственной линии или технологической установки за разные периоды, специалисты могут:

• выявить «узкие места» и неэффективные режимы;
• оценить влияние изменений в рецептуре или настройках ПИД-регуляторов;
• обосновать модернизацию оборудования на основе объективных данных.

Наряду со скоростью записи/выборки, точностью и надежностью хранения исторических данных технологических архивов необходимо отметить и глубину хранения, которая зачастую регламентируется либо законодательно, либо задекларирована в отраслевых стандартах. Способность компактно сохранять большие объемы данных, сохранив к ним при этом оперативный доступ, выгодно отличает качественный Historian от обычного.

Визуализация делает сложные массивы данных понятными для принятия управленческих решений, что напрямую влияет на рост выхода годной продукции и снижение себестоимости её производства. Например, современные стратегии ТОиР строятся на анализе деградации параметров во времени. Тренды позволяют отслеживать динамику критически важных параметров работы узлов и агрегатов технологических линий (рост потребляемой мощности двигателей/актуаторов, увеличение времени срабатывания исполнительных механизмов, снижение КПД и т.п.). Полный набор данных в такой аналитике даёт возможность перейти от ППР к предиктивному обслуживанию, сокращая незапланированные простои и оптимизируя затраты на запчасти и сервис.

АВАДС Historian: функциональные тренды и встроенная аналитика для SCADA

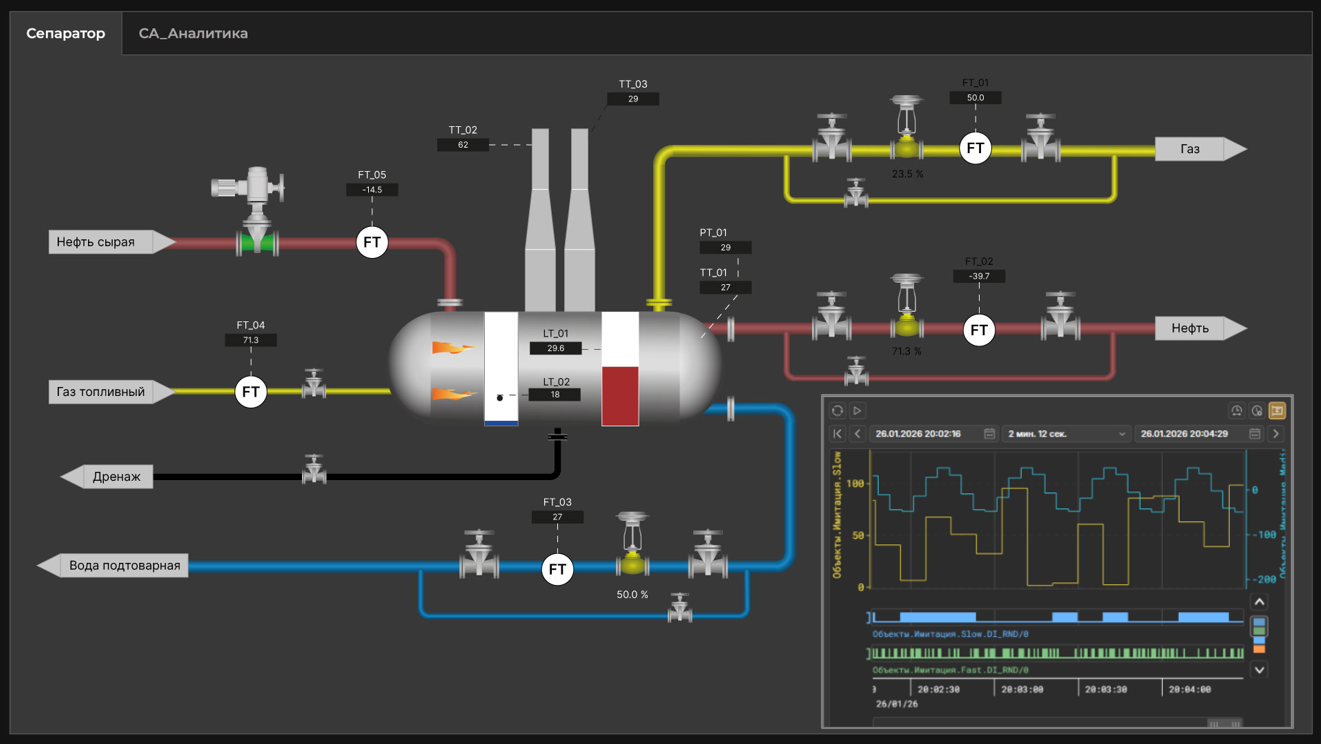

Что умеет АВАДС Historian? Быстро записать миллионы записей, быстро выдать их на тренд, быстро проанализировать поведение интересующего объекта и, соответственно, быстро принять решение, в случае выявления аномалий. А ещё АВАДС Historian с помощью своего нового компонента "Модуль Аналитики" легко встраивается в любой проект SCADA с помощью iFrame. Вам достаточно описать в параметрах url состав (теги или группы тегов), данные и внешний вид (цвет линий, число осей, масштаб и т.д.) отображаемого в окне проекта тренда. Кроме того, он уже сейчас имеет нативную поддержку известных SCADA-систем – MasterSCADA 4D, SCADA+ и SCADA SIMP Light. Ведутся работы по интеграции АВАДС Historian в другие SCADA.

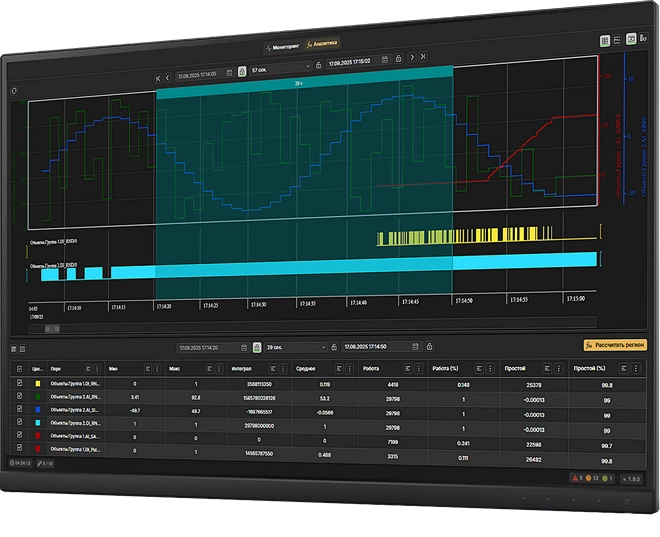

Модуль Аналитики является компонентом АВАДС Historian, расширяющим его возможности в области обработки статистических данных параметров аналоговых и дискретных трендов. Достаточно указать необходимый диапазон (выделить мышкой или задать с клавиатуры необходимый диапазон времени в соответствующих полях) и практически мгновенно вы получите статистические данные:

• для аналоговых сигналов – минимум/максимум, среднее значение и интеграл;
• для дискретный сигналов – наработка/простой в часах и процентах.

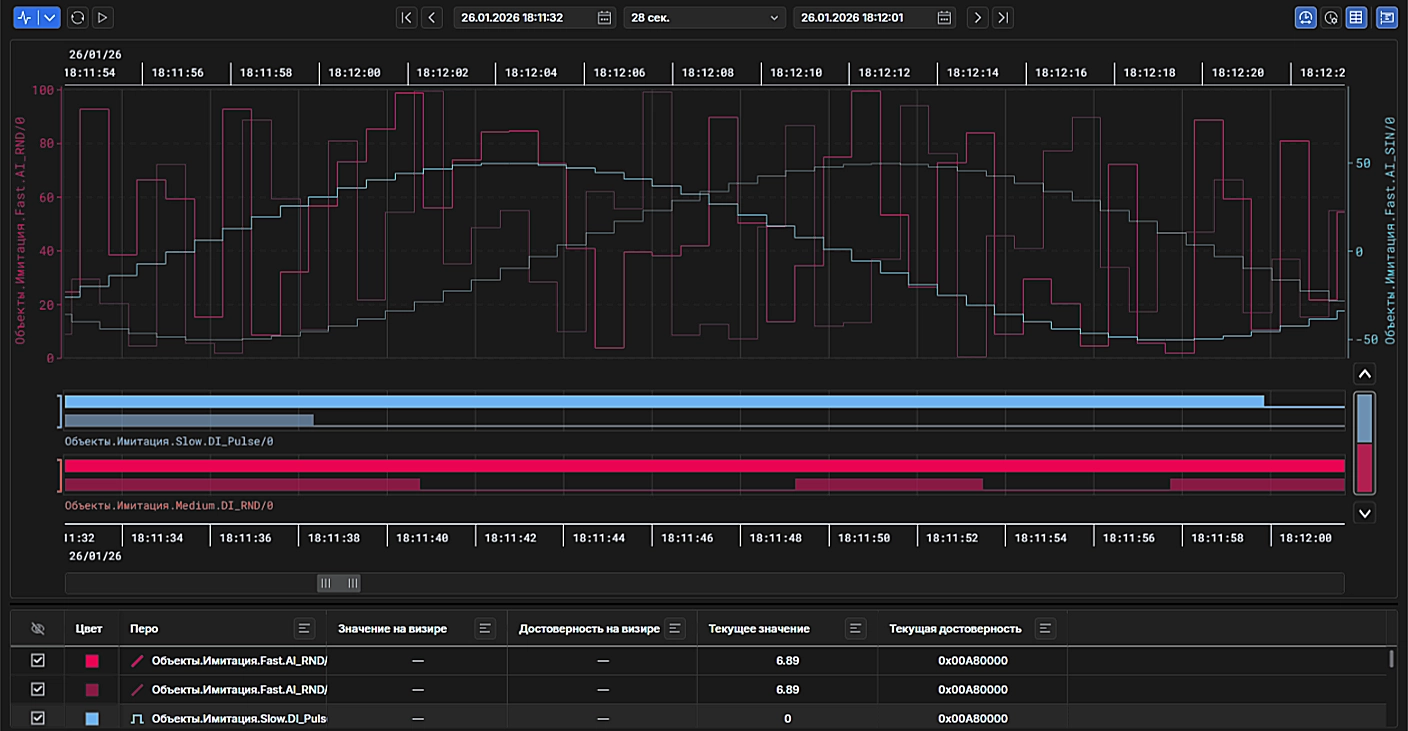

Модуль Аналитики в АВАДС Historian обладает ещё одной интересной и полезной особенностью: с помощью двух временных шкал и нескольких трендов он может сравнивать значения параметров за разные промежутки времени. Например, аналогичный временной диапазон за вчерашний день и текущий. Такой подход позволяет отслеживать динамику требуемых параметров работы оборудования и быстро фиксировать аномальные отклонения.
Загрузите демоверсию АВАДС Historian с сайта разработчика для оценки производительности, функциональности и удобства работы с современной высокоскоростной базой данных реального времени (TSDB) со встроенным Модулем Аналитики.
