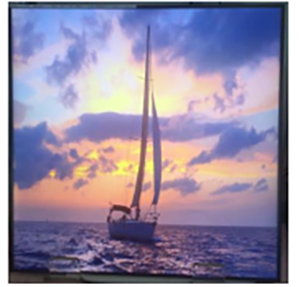

33,2-дюймовые сверхъяркие ЖК-дисплеи с квадратным рабочим полем для применения в видеоинформационных системах

Панели этого семейства характеризуются исключительной яркостью -1000 кд/м², что обеспечивает читаемость информации в условиях яркого солнечного света и интенсивной внешней засветки от систем освещения торговых центров, выставочных залов, вокзалов и других общественных мест. Улучшению читаемости также способствует значительный контраст (600:1), создаваемый антибликовым фильтром, блокирующим отражённый от экрана свет. Высокая яркость достигается за счёт экономичной светодиодной подсветки на массивах белых светодиодов. Модули отличаются повышенной надёжностью и большим ресурсом работы подсветки — до 100 000 ч.

Новая серия включает комплект SSF3325-YNN-A01 с драйвером подсветки LID33C, управляющим яркостью свечения. Рабочая частота драйвера с ШИМ-регулированием — 450…500 кГц, КПД — до 91,3%. Для управления TFT-матрицей используется LVDS (Low Voltage Differential Signaling) — дифференциальный метод передачи данных, менее подверженный помехам и создающий меньше электромагнитных наводок благодаря подавлению магнитных полей.

В состав комплекта SSH3325-YNN-M01 входит плата управления AD9131DHP, поддерживающая интерфейсы Dual-DVI, HDMI (HDMI 2.0) и DP (DP 1.2a). Цифровые видеоинтерфейсы позволяют подключать к дисплею различные источники видеосигнала.

Монитор SSD3325-YNB-M01 выполнен в корпусе с габаритами 615,8×615,8×62,9 мм, вес — 11,5 кг. Крепление монитора к панели производится через четыре отверстия, расположенные на площади 400×200 мм и 400×300 мм. На задней стенке установлена 5-кнопочная мембранная клавиатура, предназначенная для навигации по экранному меню и настройки основных параметров дисплея. Семейство Spanpixel включает модели повышенной яркости с квадратным форматом экрана и диагоналями: 22″, 26,5″, 33,2″, 35,2″, 35,6″, 44,7″.

Общие технические характеристики дисплеев серии SSF/SSH/SSD3325-Y:

• рабочее поле экрана — 596,16×596,16 мм;
• контрастность — 600:1;
• шаг пикселя по горизонтали и вертикали — 0,3105×0,3105 мм;
• плотность пикселей (PPI) — 82;
• угол обзора — 178° (вертикаль)/178° (горизонталь);
• цветовой охват (NTSC) — 77%;
• количество воспроизводимых цветов — 16,7 млн;
• время оптического отклика — 8 мс;
• напряжение питания — 12 В;
• потребляемая мощность — 60 Вт (SSD3325-YNB-M01, SSH3325-YNN-M01), 56 Вт (SSF3325-YNN-A01);
• ширина рамки обрамления (сверху/снизу/слева/справа) — 6,9/6,9/6,9/6,9 мм (SSD3325-YNB-M01); 5,5/5,5/5,5/5,5 мм (SSF3325-YNN-A01, SSH3325-YNN-M01);
• вес — 5,5 кг (SSF3325/SSH3325-Y);
• рабочий диапазон температур — от 0 до +50 °C;
• диапазон температур хранения — от −20 до +60 °C.

Дополнительные опции (по заказу):

• проекционно-ёмкостной сенсорный экран;
• защитное закалённое стекло;
• антибликовое покрытие.
