Устройства соответствуют требованиям стандартов MIL-STD-1275, MIL-STD-704 и DO160 для применения в бортовой аппаратуре самолётов, наземных транспортных средств и морской аппаратуре. Допускается диапазон напряжений в переходном режиме от 10,7 до 100 В, отклонение до 100 В длительностью 50 мс (MIL-STD-1275), отклонение до 80 В длительностью 100 мс (DO160) и отклонение до 50 В длительностью 50 мс (MIL-STD-704). Обеспечивается защита от обратной полярности до 100 В. Встроена защита от перегрузки по току, входной фильтр обеспечивает снижение кондуктивных помех в соответствии с требованиями стандарта MIL-STD-461.
Конфигурирование выходных каналов осуществляется при изготовлении источника питания. Однономинальный модуль обеспечивает на выходе общую мощность 120 Вт. Двухканальный модуль обеспечивает на выходе первого канала 80 Вт, на втором канале или симметричном выходе 40 Вт. Трёхканальное исполнение обеспечивает на первых двух каналах по 40 Вт, на третьем однономинальном или симметричном выходе 40 Вт. Формируются выходные каналы с номинальными напряжениями 5,6,12,15 и 24 В. Нестабильность выходных показателей по напряжению, току и температуре ±2%. Преобразование напряжения осуществляется с КПД до 85%.

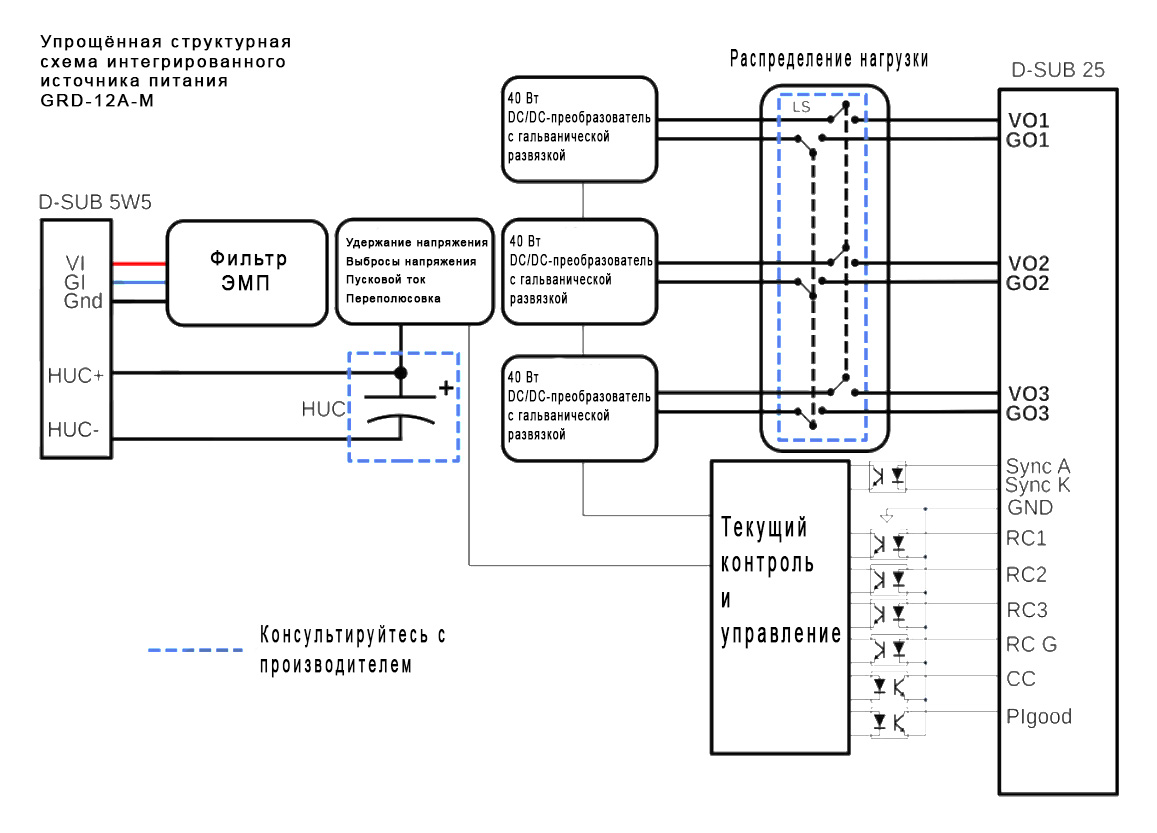

Источник питания снабжён комплектом защит: от короткого замыкания и перенапряжения на выходе. Выходные напряжения, сигналы оперативного контроля и управления выводятся на 25-контактный соединитель D-SUB 25.
Основание конструкции толщиной 25 мм выполнено из алюминия (максимальная температура основания +85°С). Крышка выполнена из нержавеющей стали. Габариты корпуса: 175×120×24 мм. Диапазон рабочих температур от -40 до +85°С.
Модуль оснащён сервисными функциями: изолированные оптронами сигналы общего выключения и сигналы управления отдельными каналами, сигнал синхронизации от внешнего генератора, сигнализация о разряде выходного конденсатора и состоянии выхода. Предусмотрены контакты для подключения внешнего конденсатора для удерживающего напряжения при пропадании входного напряжения.
Источники питания серии GRD-12A-M предназначены для работы в жёстких условиях окружающей среды, нормируемых стандартами MIL-STD-202 и MIL-STD-883: влажность, температура, механические удары и вибрации, высота (давление). В таблице представлен порядок формирования выходных напряжений и заказного кода.
Формирование заказного кода источников питания серии GRD-12A-M
|
Код |
Выходной канал 1, В |
Выходной канал 2, В |
Выходной канал 3, В |
|
3 |
3,3 |
3,3 |
3,3 |
|
5 |
5 |
5 |
5 |
|
6 |
6 |
6 |
6 |
|
12 |
12 |
12 |
12 |
|
15 |
15 |
15 |
15 |
|
24 |
24 |
24 |
24 |
|
3B |
N/A |
N/A |
±3,3 |
|
5B |
N/A |
N/A |
±5 |
|
12B |
N/A |
N/A |
±12 |
|
15B |
N/A |
N/A |
±15 |
|
24B |
N/A |
N/A |
±24 |
|
0 |
N/A |
P* |
P* |
|
X |
N/A |
N/C |
N/C |
Примечания к таблице:
P* = включение параллельно с предыдущим каналом;
N/A = неприменимая конфигурация;
NC = не подключённый.
Выходные напряжения (от Вых. 1 до Вых. 3) всегда в возрастающем порядке. Единственное исключение в том случае, когда Вых. 3 установлен как симметричный.
Примеры сформированных заказных кодов:
GRD-12A-M-12-0-0 > 12 В, 120 Вт;
GRD-12A-M-5-0-X > 5 В/80 Вт
GRD-12A-M-12-24B > 5В/40 Вт, 12В/40 Вт, ±24 В/±20Вт.
Опции:
/V: лакирование платы для защиты.
/C: защитная крышка.
/T: включение при температуре -55°С.
