В предыдущей статье была приведена теория расчётов волнового сопротивления линий передач на печатных платах. Здесь мы анонсируем разработанный компанией ЭРЕМЕКС специализированный инструмент для расчёта и покажем точность и корректность его работы.
Печатные платы (ПП) широко применяются в электронных устройствах. Именно они являются основным узлом, обеспечивающим связь между различными компонентами и сигнальными линиями. При проектировании ПП необходимо учитывать такой важный параметр, как волновое сопротивление линий передач (ЛП), как одиночных, так и дифференциальных.
Волновое сопротивление ЛП во многом определяет, как сигналы будут распространяться по ПП. Несоответствие волнового сопротивления может привести к помехам, потере сигнала и нестабильной работе всего устройства. Поэтому важно правильно рассчитывать волновое сопротивление ЛП [1].
На рынке существует несколько систем автоматизированного проектирования (САПР), позволяющих рассчитывать волновое сопротивление ЛП на печатных платах. Все эти системы являются импортными.
В настоящее время компания «ЭРЕМЕКС» разрабатывает калькулятор для расчета импеданса как одиночных ЛП, так и дифференциальных. Программа находится на финальной стадии разработки и скоро будет представлена российским специалистам в области проектирования электроники. Современный инженер достаточно консервативен и тяжело меняет выбранные когда-то подходы и инструменты для проектирования. Только объективные доводы, новые возможности, современный и проверенный математический аппарат и высокое качество реализации могут убедить специалиста сменить программное средство.
Данная статья направлена на то, чтобы показать специалистам возможности и точность работы калькулятора от компании «ЭРЕМЕКС». Точность будет оцениваться путём сравнения значений импеданса, полученных с помощью калькулятора и в других подобных инструментах, а также с реальными измерениями волнового сопротивления ЛП на тестовой плате.
Исследование выполним как для одиночных ЛП, так и для дифференциальных, структуры которых наиболее часто используются инженерами. Расчёты произведём калькуляторами, встроенными в следующие САПР: Altium Designer (Altium), Xpedition PCB (Siemens), Si9000 (Polar) [2]. Так же, как отмечалось выше, для большей убедительности сравним теоретические расчёты с реальными значениями волнового сопротивления на ПП. Для этого были изготовлены тестовые купоны ЛП на заводе Резонит и измерены методом динамической рефлектометрии (Time Domain Reflectometry, TDR) по стандарту IPC-2141A [3].

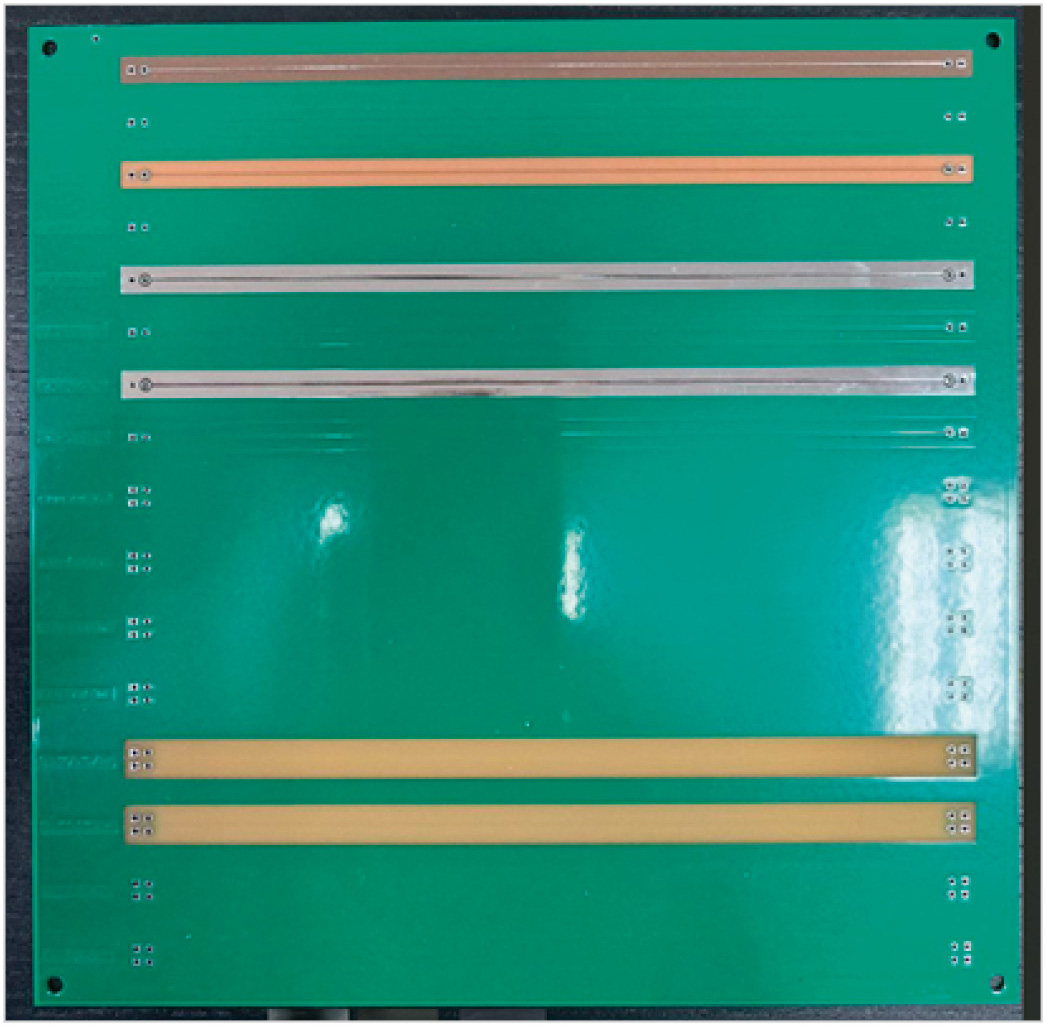

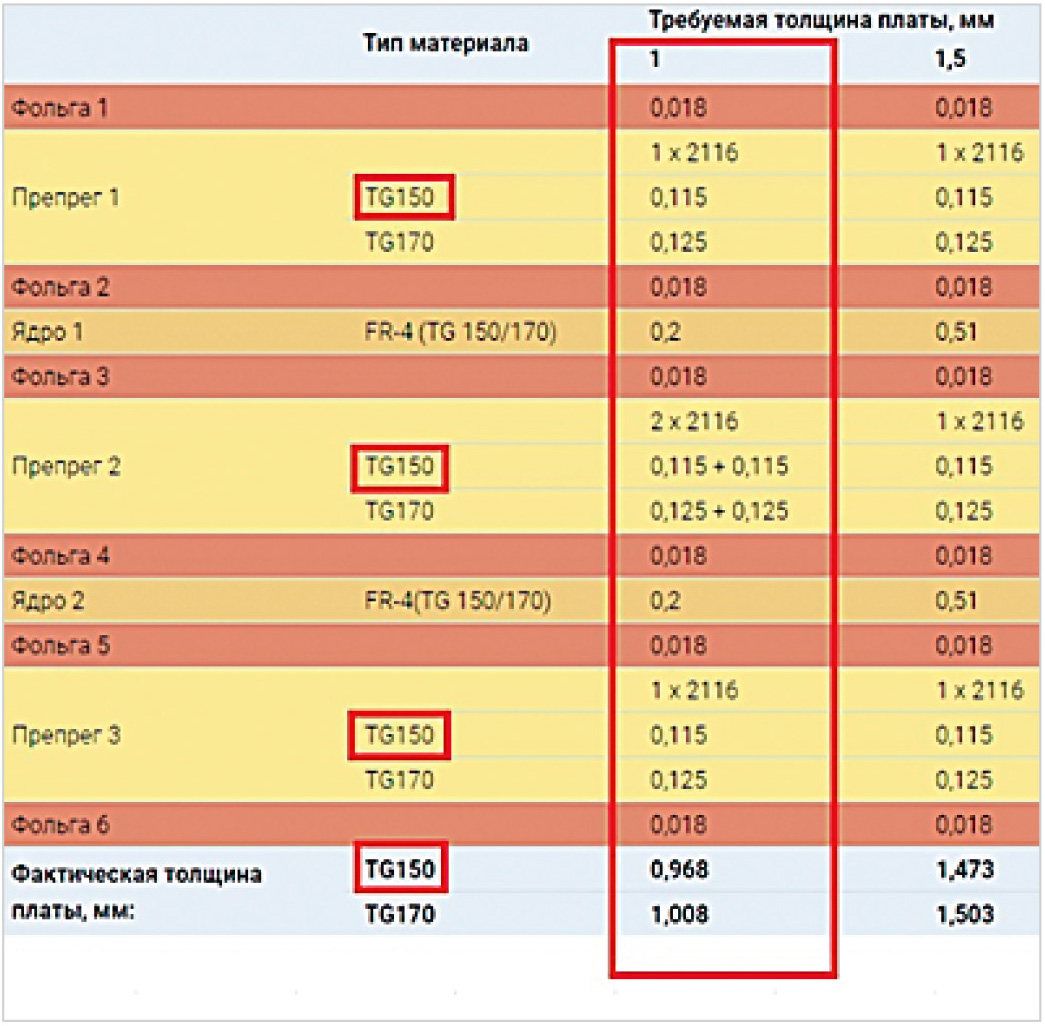

ЛП в виде тестовых купонов рассчитывались на основе стандартного стека 6-слойной платы толщиной 1 мм и была изготовлена на заводе «Резонит» с материалом FR4 (TG150) (рис. 1, 2) [4].

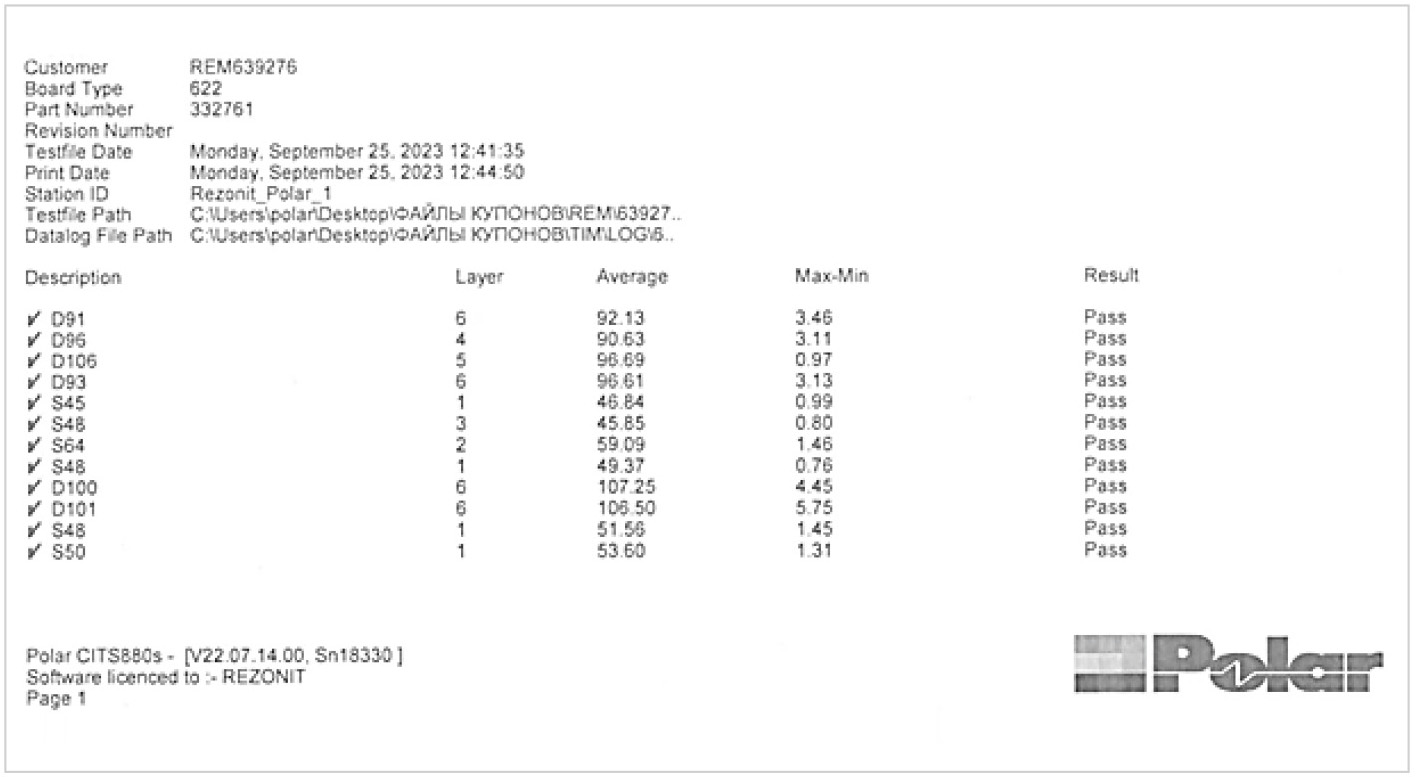

После изготовления ПП был получен отчёт от завода-изготовителя, в котором отображены результаты измерения волнового сопротивления для каждой ЛП (рис. 3). В отчёте подсчитаны все линии, кроме копланарных ЛП без опорного слоя в соседних слоях.

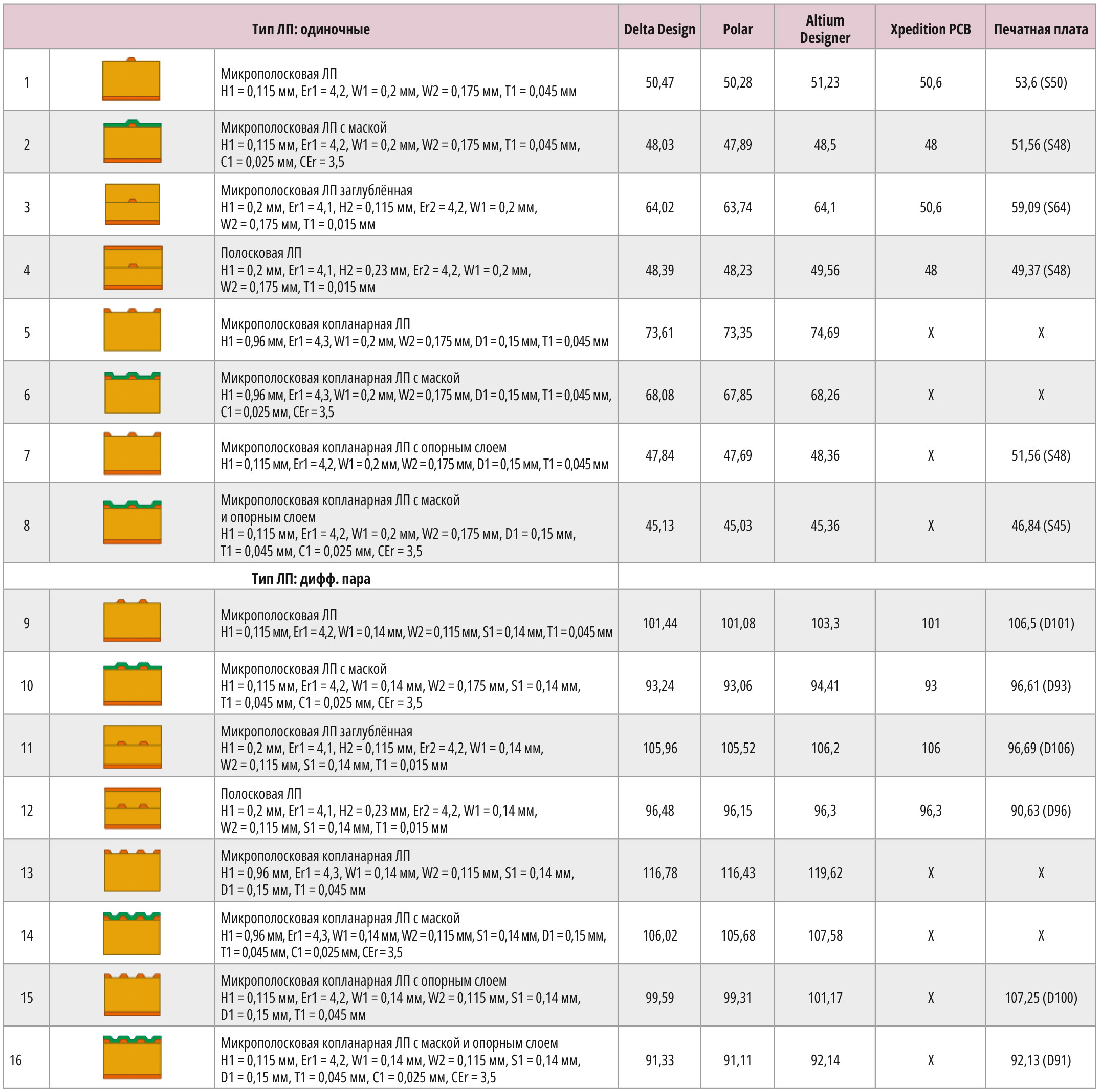

На следующем шаге все результаты исследований были сведены в единую табл. 1. Метка «X» значит, что данная ЛП не может быть посчитана в выбранной САПР или с помощью выбранного метода.

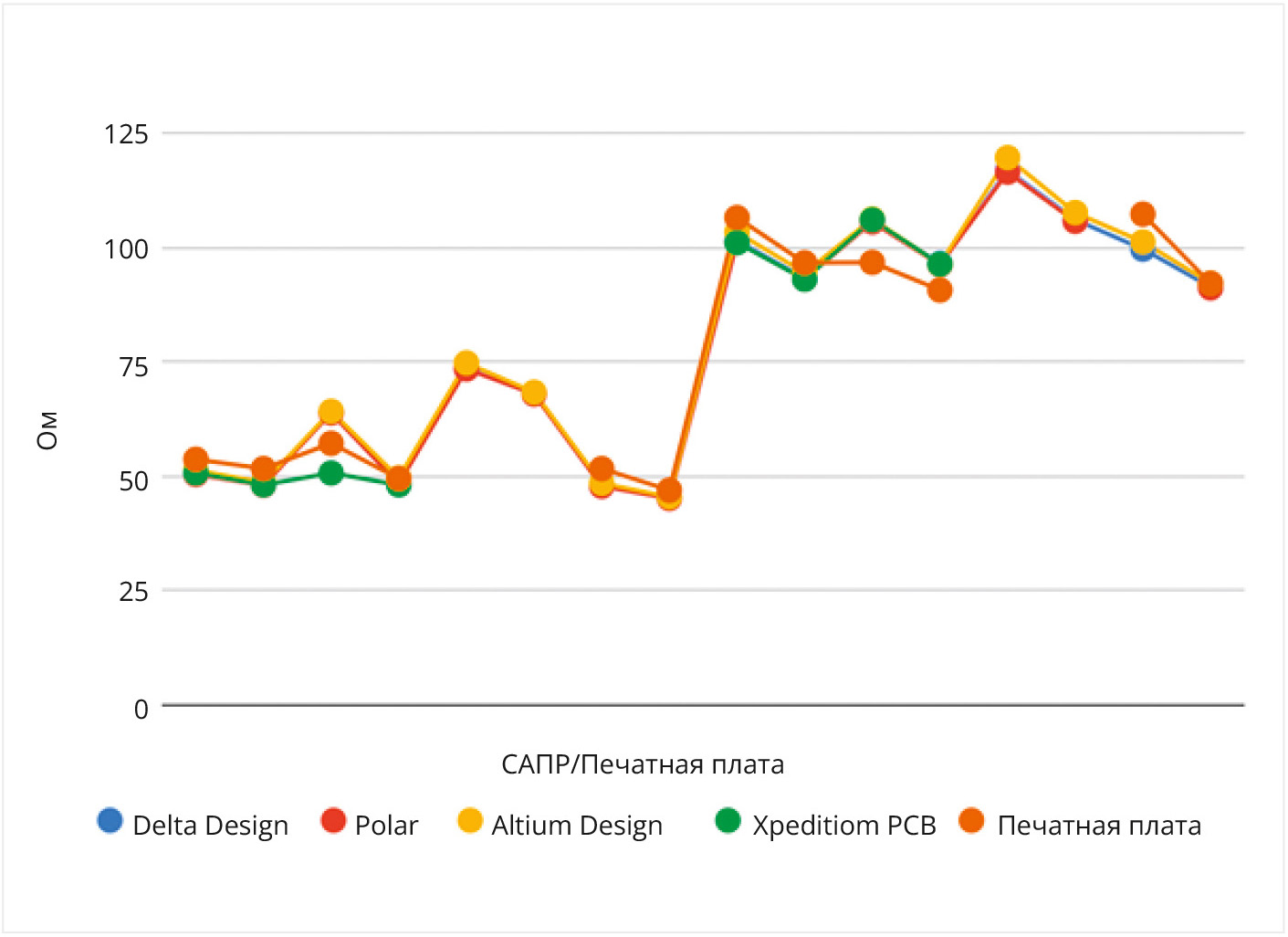

На рис. 4 представлен сводный график результатов расчётов для волнового сопротивления.
Из представленного выше видно, что результаты вычислений в разработанном компанией «ЭРЕМЕКС» калькуляторе практически не отличаются от значений, полученных в других САПР. Минимальное отклонение не окажет значительного влияния на качество сигнала. Если сравнивать с результатами измерений в натуральном эксперименте, то следует отметить, что отклонение больше, но не выходит за установленные границы в 10 процентов. Значение импеданса на реальной плате во многом зависит от технологических возможностей производства и качества материалов. Изготовление данной тестовой платы на другом заводе (даже с использованием другой партии материалов для производства) приведёт к получению иных значений волнового сопротивления.
Таким образом, калькулятор импеданса от компании «ЭРЕМЕКС» обеспечивает высокую точность расчётов и может стать надёжным и качественным аналогом импортного производства.
