Ионизирующее излучение космического пространства и конструирование радиационно-стойких приборов для систем управления космическими аппаратами. Часть 1

Космическое пространство (КП) является естественной радиационной средой, в которой действуют: галактическое излучение, излучение Солнца, особенно в периоды солнечной активности, излучения естественных поясов Земли, искусственные радиационные пояса Земли, при полётах к некоторым планетам космические аппараты (КА) могут подвергаться воздействию ионизирующих излучений этих планет.

Общеизвестно, что основные необратимые дефекты в приборах создают нейтроны из-за своей высокой проникающей способности, результатом чего является смещение атомов из узлов кристаллической решетки и образование устойчивых радиационных дефектов. Протонное излучение также приводит к образованию необратимых дефектов кристаллической структуры. Заряженные частицы, протоны и электроны, помимо этого, создают эффекты ионизации, которые, как правило, являются обратимыми, если только ионизационные токи не вызывают пробой [1].

При определении уровня воздействия ионизирующих излучений КП необходимо принимать во внимание влияние на аппаратуру экранов, корпусов, которые, в свою очередь, не только ослабляют воздействие излучений, но и могут являться источниками вторичного излучения в виде нейтронов, гамма-квантов, протонов и других тяжёлых частиц [1].

Для обеспечения длительного функционирования в условиях КП аппаратура проектируется таким образом, чтобы минимизировать нарушения работоспособности из-за действия ИИ КП.

Природа происхождения и характеристики ионизирующих излучений космического пространства (ИИ) в настоящее время достаточно хорошо изучены, а различные тонкости этой проблем рассмотрены, в частности, в [2, 3]. Приведём общие сведения об ионизирующем излучении КП, которое оказывает существенное влияние на вопросы проектирования аппаратуры КА.

Галактические космические лучи (ГКЛ) образуются вне Солнечной системы, воздействуя на КА в меж­звёздном и околоземном пространстве за счёт притяжения магнитного поля Земли. ГКЛ состоят из протонов (приблизительно 85%), ядер гелия (10%), более тяжёлых ядер (1%), электронов (1%), а также рентгеновского и гамма-излучений [4, 5]. Частицы ГКЛ обладают очень высокой энергией – от 108 до 1020 эВ. Плотность потока частиц подвержена относительно небольшим колебаниям, обусловленным вариациями меж­планетного магнитного поля, и составляет около 5 част/(см2⋅с).

Из-за низкой плотности потока ГКЛ доза, которую может получить аппаратура за год от воздействия лучей ГКЛ, составляет 1…50 рад [1]. Однако вспышки многих звёзд создают мощное ионизационное воздействие.

Солнечные космические лучи (СКЛ) связаны с хромосферными процессами на Солнце, которые имеют нерегулярный характер, проявляясь в период повышенной солнечной активности (до 10 вспышек, длящихся несколько суток в год). Плотность потока частиц может составлять 106 част/(см2⋅с) при энергии до 107 эВ. Их воздействие может вызывать деградацию отдельных приборов, в том числе солнечных элементов. Интенсивность солнечного излучения изменяется от вспышки к вспышке, годовые дозы радиации могут составлять 103…104 рад на поверхности космического аппарата [5]. Вероятность появления солнечных протонов на траектории Земли вне магнитосферы в период максимумов солнечной активности оценивается [5] на уровне 0,01÷1 протонов с энергией более 30 МэВ с флюенсом 1010 см–2

Интенсивность потоков ГКЛ изменяется в противофазе к 11-летним вариациям солнечного цикла, с уменьшением активности Солнца происходит увеличение потока частиц ГКЛ. При повышении уровня активности Солнца усиливается существующее в межпланетном пространстве магнитное поле, что затрудняет проникновение частиц ГКЛ в Солнечную систему [6]. Аналогичная зависимость наблюдается при солнечных вспышках.
Параметры потоков космических лучей приведены в табл. 1.

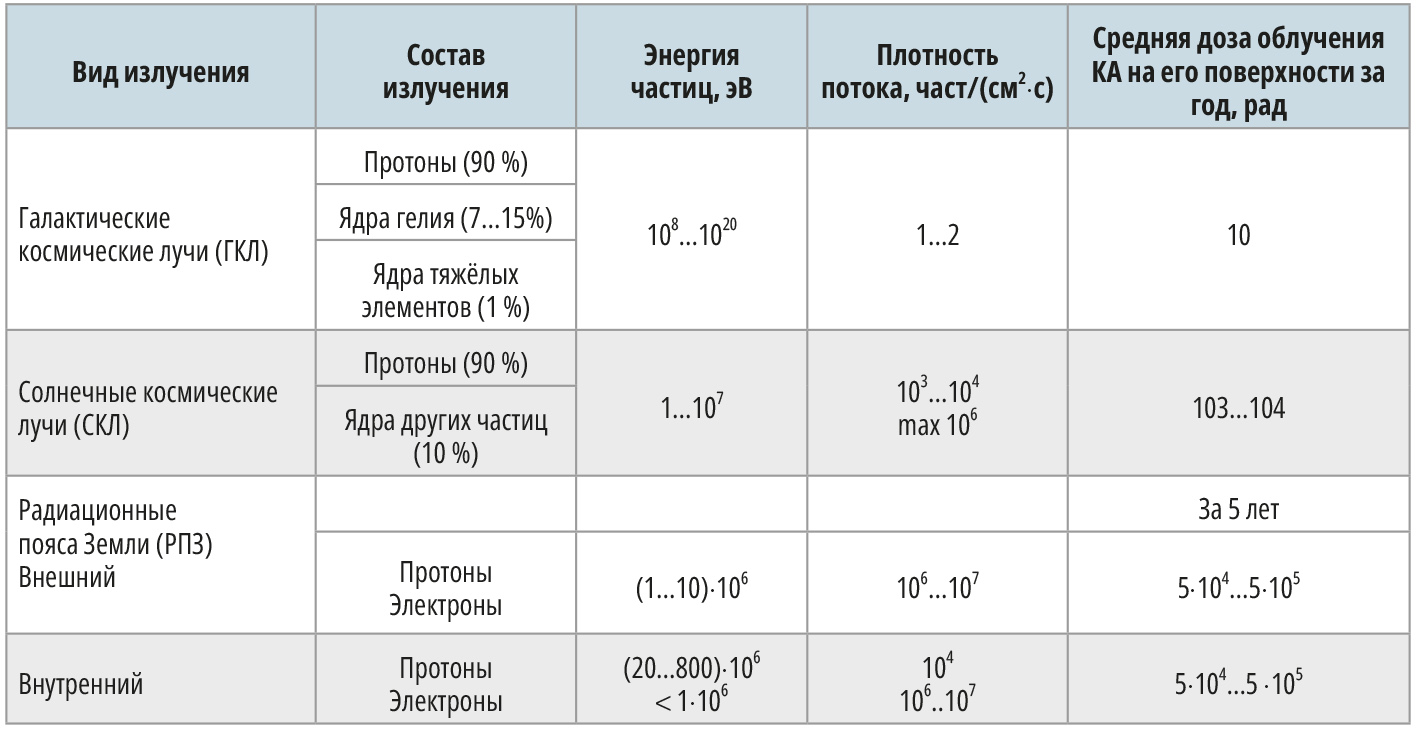

Таблица 1. Усреднённые параметры потоков частиц космических лучей и радиационных поясов Земли

Проникновение частиц ГКЛ и СКЛ внутрь магнитосферы Земли ограничивается экранирующим действием её геомагнитного поля.

Это же явление создаёт наибольшую радиационную опасность для космических аппаратов.

Магнитное поле Земли захватывает заряженные частицы, в результате чего земная магнитосфера оказывается заполненной электронами, протонами, а также ионами разных энергий, совокупность которых и составляет радиацион­ные пояса. Радиационные пояса Земли образуются ионосферой Земли, созданной в результате ионизации нейтральных атомов и молекул верхней атмосферы коротковолновым солнечным излучением (рентгеновским и др.), и захваченными магнитным полем Земли заряженными частицами с энергией от сотых долей до десятков миллионов электрон-вольт. Схема строения магнитосферы Земли в общих чертах приведена на рис 1.

Рис. 1. Внутренний и внешний естественные радиационные пояса Земли

Внутренний радиационный пояс Земли состоит в основном из протонов с энергией 20…800 МэВ, внешний – из электронов с энергией до 1 МэВ, в периоды повышенной солнечной активности их энергия увеличивается до 10 МэВ, плотность потоков частиц может составлять до 106…107 част/(см2⋅с).

Доза ионизирующего излучения, которую может накопить бортовая аппаратура при нахождении в радиационном поясе в течение 5 лет, составляет 5×104…2×105 рад [6]. Это достаточно высокая доза.

Радиационные пояса Земли имеют сложное асимметричное строение, определяемое структурой магнитного поля Земли [5].

Исследования радиационных условий в околоземном космическом пространстве ведутся российскими учёными начиная с запуска второго искусственного спутника Земли в ноябре 1957 года. В Советском Союзе этими исследованиями руководил академик С.Н. Вернов. Американские специалисты под руководством Дж. Ван Аллена в результате полетов американских ИСЗ Explorer-1 и Explorer-2 в феврале-марте 1958 года получили более полную информацию о радиационных условиях в космическом пространстве и интерпретировали эти результаты достаточно близко к реальным условиям. Наиболее подробно радиационные пояса Земли исследовались с помощью 3-го советского ИСЗ, запущенного в мае.

И хотя открытие и исследование радиационных поясов Земли принадлежит советским учёным не в меньшей степени, чем американским, часто радиационные пояса Земли называют поясами Ван Аллена [7].

Следует обратить внимание, что аналогичные радиационные пояса расположены вокруг всех планет, имеющих магнитное поле.

Среднее удаление от земной поверхности радиационных поясов Земли составляет 1000–1500 км. Но вблизи восточного побережья Южной Америки существует область, в которой геомагнитное поле ослаблено. Поэтому внутренняя граница РПЗ Земли опускается до высоты 300 км. Эта область называется Южно-Атлантической магнитной аномалией.

На рис. 2 приведено пространственное распределение радиации в районе Южно-Атлантической магнитной аномалии согласно [8].

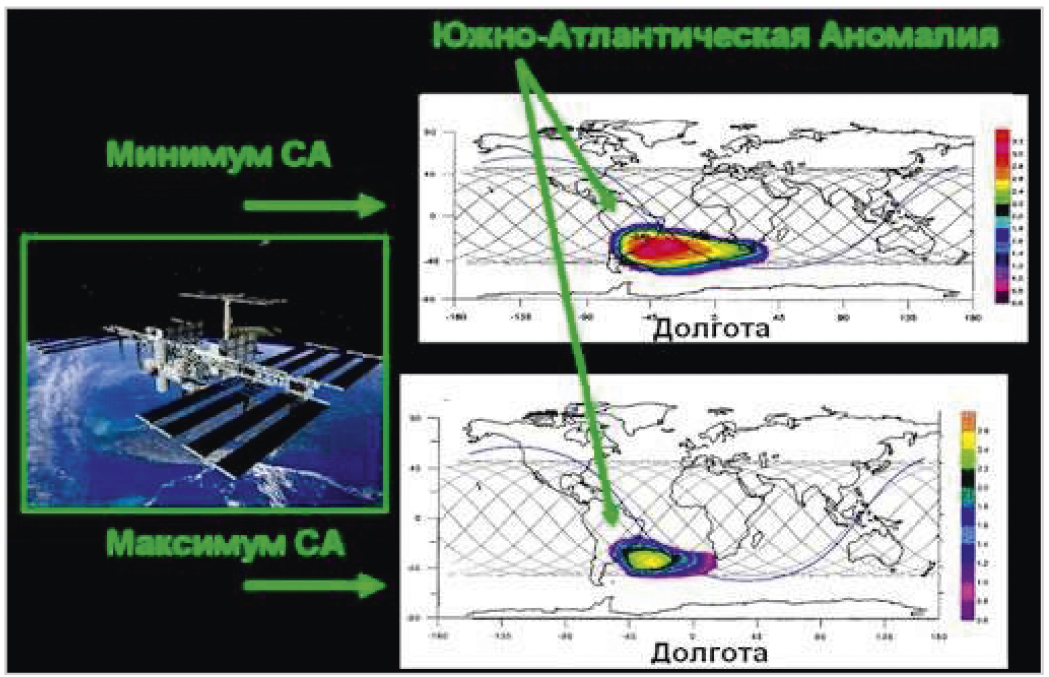

Рис. 2. Распределение радиационных полей в районе Южно-Атлантической магнитной аномалии

И хотя Международная космическая станция (МКС) защищена магнитным полем Земли от сильнейших радиационных воздействий КП, на рис. 2 приводится набор витков орбиты Международной космической станции над радиационно-опасной областью Южной Атлантической Магнитной Аномалии, которые в течение короткого промежутка времени МКС пересекают. Согласно американским исследованиям [8], на МКС каждый астронавт получает в сутки дозу радиации примерно вдвое больше облучения пациента в поликлинике при рентгене грудной клетки, а средняя доза, получаемая космонавтом на МКС за полугодовую экспедицию, примерно равна средней дозе ликвидатора Чернобыльской аварии. И это примерно одна шестая от допустимой предельной дозы за всю карьеру космонавта.

Эта величина создаётся преимущественно за счёт пребывания станции в районе Южной Атлантики. Кроме того, дипольное магнитное поле Земли искажается во время магнитных бурь, в результате чего уменьшается минимальный энергетический порог отсекаемых ионизирующих излучений Солнца, позволяя им проникать на низкие широты. Географическое положение космического аппарата относительно опасных радиационных мест определяет конкретный уровень воздействующих на него ионизирующих излучений.

Таким образом, радиационная обстановка в космическом пространстве постоянно меняется во времени и в пространстве. Поэтому ведутся непрерывные работы по прогнозированию радиационных условий в различных точках космического пространства. На их основе разрабатывается документация с указанием характеристик радиационных полей в любой точке космического пространства в различные временны́е промежутки. Это позволяет выбирать оптимальное время старта космических аппаратов, предназначенных для работы на различных орбитах, проведения работ на них, формирования технического задания по стойкости к воздействию ФКП аппаратуры КА.

В случае высотного ядерного взрыва возможно возникновение искусственного радиационного пояса Земли (ИПЗ) в результате взаимодействия продуктов распада с магнитным полем Земли. В ИПЗ входят преимущественно электроны с плотностью потоков 109 част/(см2⋅с). Время существования такого пояса может составлять до нескольких месяцев [6].

Кроме того, очевидно, что наличие таких частиц, как протоны, в первую очередь, а также ядер тяжёлых элементов и т.д. приводит к распаду имеющихся в космическом пространстве элементов вещества с образованием нейтронов и гамма-квантов [6].

Поэтому необходимо принимать во внимание наличие нейтронного излучения в космическом пространстве.

В результате взаимодействия ГКЛ и СКЛ с атомами верхней атмосферы образуется вторичная радиация. Поэтому поток вторичных частиц, в составе которого присутствуют нейтроны, необходимо учитывать при оценке радиационных условий на околоземных орбитах (ниже 1000 км) [9].

При полётах к другим планетам необходимо учитывать не только распределение ГКИ и СКИ в межпланетном пространстве, но и особенности радиационных условий в их околопланетном пространстве.

Например [8], когда КА отправится к Луне, он будет в течение нескольких часов пересекать внешние радиационные пояса Ван-Аллена, где имеются зоны повышенного излучения. А дальше, за пределами земной магнитосферы, уровень радиации возрастёт за счёт галактического космического излучения. Луна, в отличие от Земли, не обладает атмосферой и магнитным полем. Поэтому ГКИ и СКИ непосредственно взаимодействуют с лунным грунтом, в результате чего образуется нейтроны.

На рис. 3 приведены энергетический спектр нейтронов при бомбардировке лунного грунта частицами ГКИ и СКИ и доза поглощённого излучения от толщины лунного грунта согласно [10].

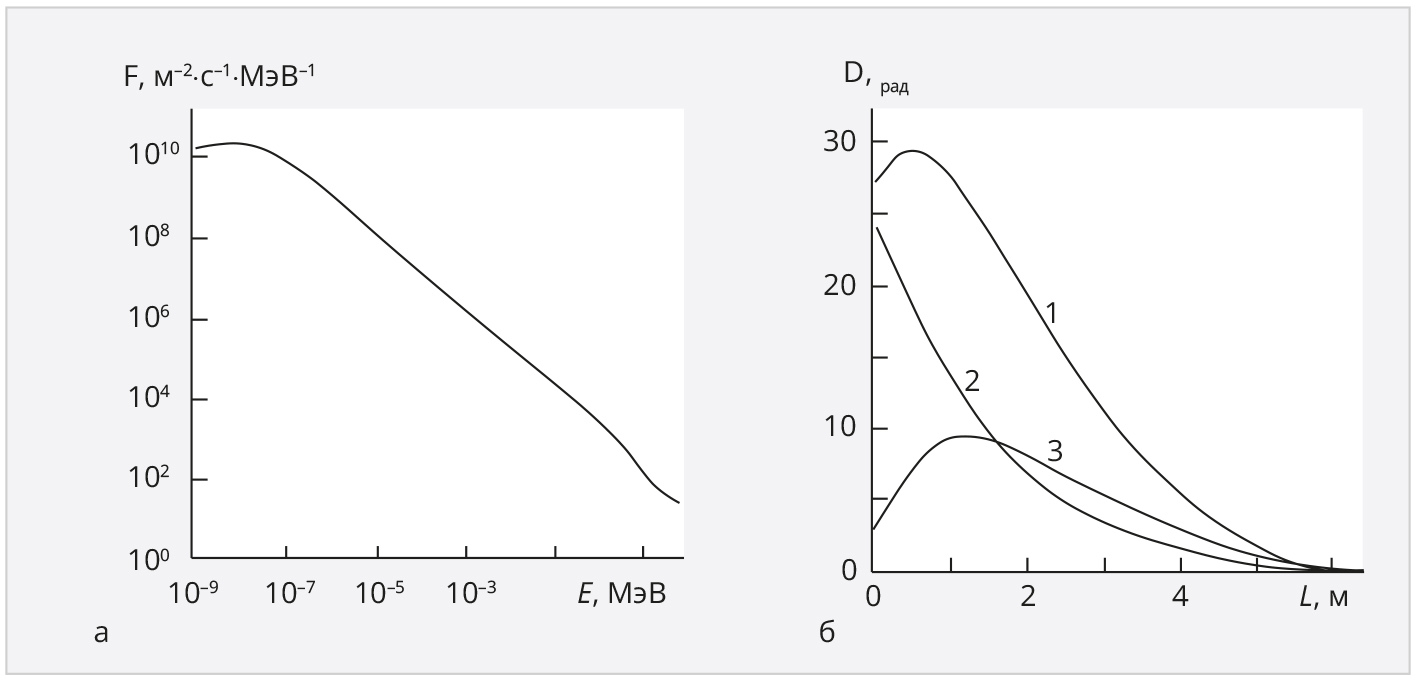

Рис. 3. а) энергетический спектр нейтронов, образующихся при бомбардировке лунного грунта частицами ГКИ и СКИ; б) зависимость дозы от толщины лунного грунта: 1 – суммарная доза; 2 – доза от частиц ГКИ и СКИ; 3 – от вторичных нейтронов

Таким образом, полет КА к Луне и проведение работ на ней связано с воздействием значительной дозы облучения.

При оценке радиационных условий на Марсе также принимаются во внимание нейтроны, возникающие в марсианском грунте.

На рис. 4 приведена зависимость дозы внутри КА на поверхности Марса от толщины стенок КА (Al) c учётом дополнительной защиты, создаваемой марсианской атмосферой (16 г⋅см–2 СО2), согласно [10].

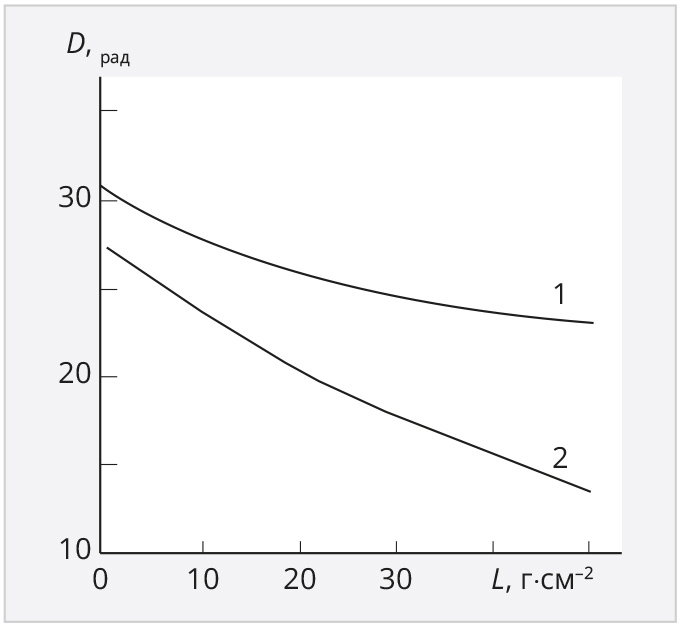

Рис. 4. Зависимость дозы от толщины стенок КА на поверхности Марса: 1 – годовая доза от ГКЛ; 2 – доза от солнечной вспышки

Юпитер обладает более мощными и масштабными радиационными поясами по сравнению с Землей.

На рис. 5 приведены значения поглощённой дозы и мощности дозы за защитным экраном частицами радиационных поясов Юпитера согласно [10].

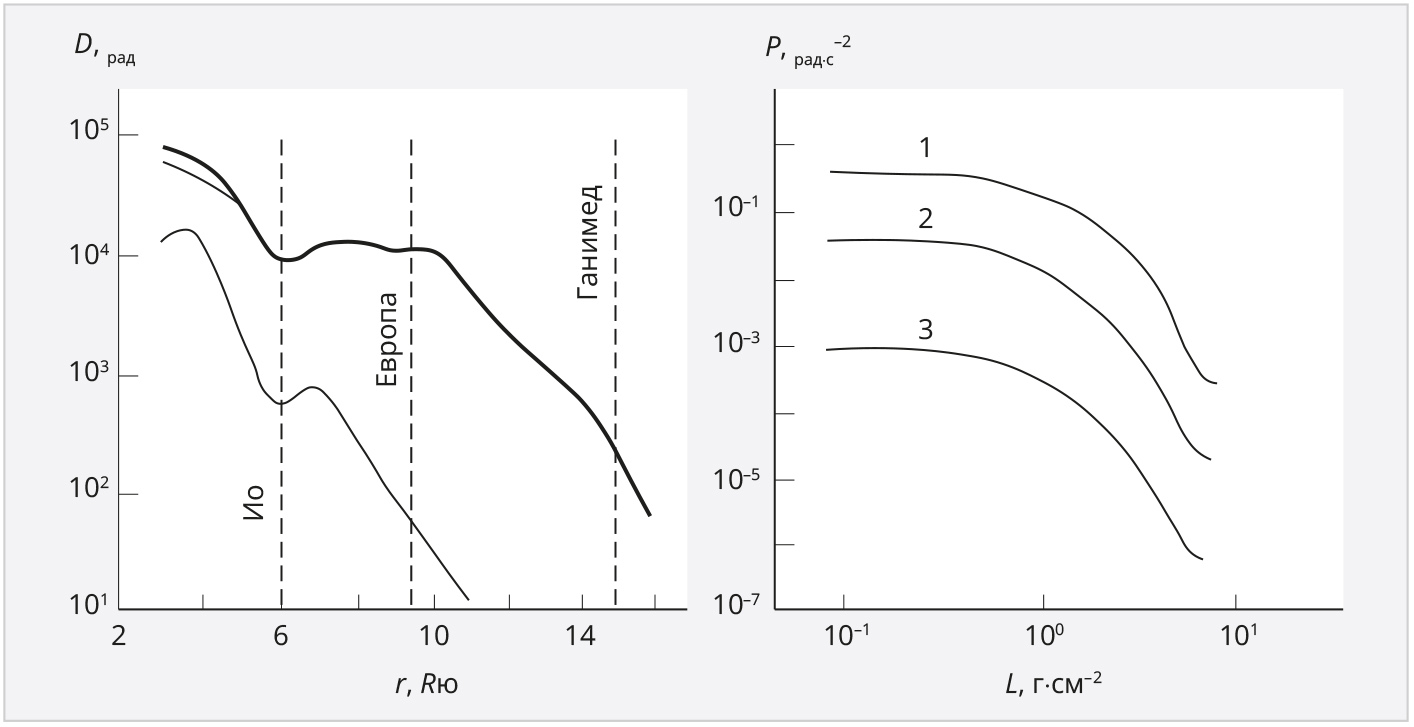

Рис. 5. а) величина поглощённой дозы за защитным экраном толщиной 8 мм (Al) в магнитосфере Юпитера на различном расстоянии от него: 1 – суммарная доза; 2 – от электронов; 3 – от протонов; б) зависимость мощности поглощённой дозы от толщины защитного экрана (Al) для орбит спутников Юпитера: 1 – Европа; 2 – Ганимед; 3 – Каллисто

Поглощённая доза на рис. 5 (а) приведена за защитным экраном толщиной 8 мм, считаемым алюминиевым. Указанная доза создаётся частицами радиационных поясов Юпитера на разном расстоянии от него, выраженном в радиусах планеты (RЮ = 71,5 тыс. км).

На рис. 5 (а) также приведено положение орбит спутников Юпитера – Ио, Европы и Ганимеда.

На рис. 5 (б) приведена зависимость мощности излучений от толщины защитной оболочки КА на орбитах Европы, Ганимеда и Каллисто.

Как следует из рис. 5 (а), поглощённая доза, создаваемая радиационными поясами Юпитера, весьма существенна при незначительной мощности воздействующего излучения (рис. 5 (б)).

Сравнение радиационных условий в окололунном пространстве (рис. 3 (б)), на поверхности Марса (рис. 4) и в пространстве Юпитера (рис. 5 (а)) показывает, что в пространстве Юпитера радиационные условия на несколько порядков более жёсткие, чем в пространстве других планет.

Видимо, это обусловлено более существенным влиянием ГКИ из-за наибольшего удаления Юпитера от Солнца из этих трёх планет.

Обратимся к вопросу вторичных излучений, вызванных взаимодействием космического излучения с материалами конструкций. Это наиболее актуально для крупногабаритных межпланетных КА и иных космических объектов, к которым относится и МКС.

Для обеспечения защиты от проникающей радиации экран должен одновременно замедлять быстрые нейтроны (протоны) до уровня тепловых, поглощать нейтроны (протоны) и предотвращать дальнейшее распространение гамма-квантов. Это предполагает содержание в материале водородосодержащих материалов, обладающих высокой способностью к замедлению нейтронов (протонов), и тяжёлых материалов, эффективно защищающих от действия гамма-излучения [6].

С другой стороны, описывая взаимодействие заряженных частиц с аппаратурой космических аппаратов, необходимо учесть возможность усиления дозовых нагрузок на ЭРИ в составе бортовой аппаратуры космических аппаратов за счёт тормозного излучения, создаваемого частицами космического пространства корпуса аппаратуры и космических аппаратов. В [11] установлено, что за счёт этого эффекта может происходить увеличение поглощённой дозы ИИ космического пространства в 2–5 раз в чувствительном объёме ЭРИ МОП-технологий. Расчёты производились для ЭРИ, применяемых в составе бортовой аппаратуры КА, функционирующих на высокой круговой (Н = 20 000 км) и геостационарной орбитах.

В [12] методом Монте-Карло также определён вклад в поглощённую дозу радиации тормозного излучения на геостационарной орбите внутри космического аппарата. При моделировании учитывались фотоэффект, Комптон-эффект, рождение электрон-позитронных пар в поле ядра атома.

Эти процессы достаточно подробно изучены и описаны [6].

Вернёмся к наиболее актуальным полётам на орбитах Земли.

Как упоминалось ранее, уровень воздействующих излучений и преобладающий тип частиц при полетах на орбитах Земли зависит от типа орбит, на которых функционируют КА. Рассмотрим более подробно этот вопрос.

Искусственные спутники Земли, исходя из решаемых задач, функционируют на определённых околоземных орбитах, характеризующихся различными радиационными условиями.

В табл. 2.1 приведены примеры орбит с различными параметрами.

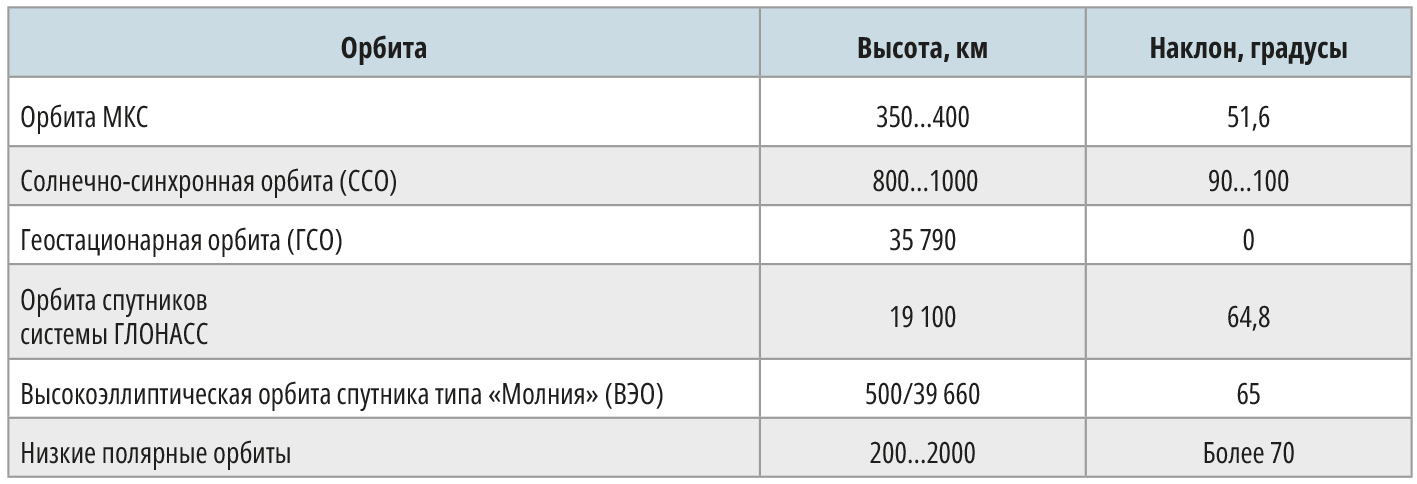

Таблица 2.1. Параметры орбит

Высота орбиты международной космической станции постоянно меняется в диапазоне от 340 до 417 км над уровнем моря. Данный диапазон высот выбран по целому ряду причин как оптимальный. Например, переход с 360-километровой орбиты на 410-километровую позволил заметно снизить расход топлива на поддержание орбиты, но увеличил дозу облучения экипажа примерно на 20%.

Бо́льшая часть сбоев в работе электронной аппаратуры происходит в районе магнитной аномалии в районе Южной Атлантики. Именно здесь радиационные пояса «провисают» над Землей. Увеличение интенсивностей потоков протонов РПЗ и вызываемых ими сбоев наблюдается также в приполярных областях. Эта ситуация отражена в табл. 2.2.

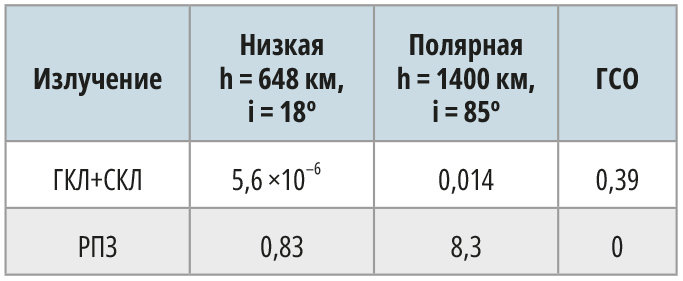

Таблица 2.2. Число одиночных сбоев за сутки интегральных микросхем динамической памяти на разных орбитах

В [13] описаны радиационные условия на геостационарной орбите (ГСО), которая широко используется для спутников связи.

Геостационарная орбита (ГСО) широко используется потому, что выведенный на неё КА имеет одинаковую угловую скорость с расположенной под ним точкой земной поверхности, и, следовательно, он постоянно находится над этой точкой (отсюда название орбиты), создавая тем самым очень удобные условия для ретрансляции через него радиосигналов. Поэтому геостационарные КА работают преимущественно в космических системах радиосвязи и телевидения, хотя некоторые из них используются для решения геофизических и метеорологических задач.

ГСО расположена в плоскости географического экватора на расстоянии 36 тыс. км от поверхности Земли в области внешнего ЕРПЗ.

На ГСО наблюдаются потоки электронов ЕППЗ с энергией 6 МэВ и протонов ЕРПЗ с энергией до 2 МэВ. Алюминиевая пластинка с толщиной 0,01 г/см2 практически полностью поглощает все протоны на ГСО.

В [13] утверждается, что для аппаратуры, установленной на космических аппаратах на ГСО и защищённых экраном менее 1 г/см2 алюминия, основную радиационную угрозу представляют потоки электронов ЕРПЗ. Для аппаратуры на ГСО, защищённой экраном более 2 г/см2 алюминия, основную угрозу представляют потоки частиц СКИ и тормозного излучения электронов.

Орбита глобальной навигационной спутниковой системы ГЛОНАСС выбрана для обеспечения высокой точности измерения координат объектов на земной поверхности и в околоземном пространстве. Для круговой орбиты спутников ГЛОНАСС, лежащей вблизи центра внешнего РПЗ, весьма критичным для КА воздействующим фактором являются частицы РПЗ.

Высокоэллиптическая орбита (ВЭО) – эллиптическая орбита, у которой высота в апогее во много раз превышает высоту в перигее. Орбита называется «Молния» в честь спутников, которые использовали этот тип орбиты в 1960-х годах. На базе спутников «Молния» с высокоэллиптической орбитой создана в конце 1960-х гг. первая в нашей стране космическая система связи.

Её недостатком по сравнению с системами, базирующимися на геостационарных КА, является необходимость непрерывного изменения ориентации наземных антенн в соответствии с перемещением спутника по высокоэллиптической орбите.

Солнечно-синхронная орбита (гелиосинхронная) за счёт фиксированной ориентации КА относительно Солнца обеспечивает прохождение спутника над любой заданной точкой поверхности Земли в одно и то же местное среднее солнечное время. Обычно используется для спутников наблюдения Земли для дистанционного зондирования Земли, в настоящее время предполагается использовать для создания низкоорбитальных систем связи [14].

Полярная орбита – орбита, по которой спутник проходит над обоими полюсами Земли, она имеет наклон к плоскости экватора 90º.

Рассмотрим некоторые конкретные примеры.

Спутник «Арктика-М» № 1 [15], позволяющий обозревать северные территории планеты, функционирует на высокоэллиптической орбите типа «Молния» с высотой в апогее около 40 000 км, а в перигее 500 км. Этот перепад высот позволяет оценить радиационную обстановку в широком диапазоне областей космического пространства. Оценивается радиационная обстановка, создаваемая рядом космических лучей. На КА «Арктика-М» установлен гелиогеофизический аппаратный комплекс, предназначенный в том числе:

  • для контроля и прогноза вспышек активности Солнца;
  • контроля и прогноза радиационной обстановки в околоземном космическом пространстве;
  • контроля и диагностики состояния естественных и модифицированных магнитосферы, ионосферы и верхней атмосферы.
Для решения этих задач применяется в том числе спектрометр галактических космических лучей ГАЛС-ВЭ, производящий измерение плотности потока протонов галактического косми­ческого излучения с энергией более 600 МэВ, измерение суммарной плотности потока электронов с энергией более 0,15, 0,7, 1,7 и 3,2 МэВ и плотности потока протонов с энергией более 5,0, 15,0, 25,0 и 40,0 МэВ, соответственно [15].

Кроме того, на КА «Арктика-М» установлен и производит измерения объединённый спектрометр корпускулярных излучений СКИФ-ВЭ, обеспечивающий измерение дифференциальных энергетических спектров низко­энергичных электронов и протонов (0,05…20,0 кэВ), спектров электронов с отстройкой от фона протонов (0,1…10,0 МэВ), спектров протонов с отстройкой от фона электронов (1,0…100,0 МэВ) и α-частиц с энергиями 9,0…50,0 МэВ, электронов с энергиями более 40 кэВ, протонов с энергиями более 0,5 МэВ.

Перечень указанных излучений, получаемых космической системой «Арктика-М», позволяет составить представление о радиационной обстановке на самой высокоэллиптической орбите типа «Молния», то есть практически во всех областях космического пространства прохождения и функционирования искусственных спутников Земли и прохождения КА, предназначенных для работы в дальнем космосе.

Спутник «Арктика-М» № 1 – первая ласточка высокоэллиптической гидрометеорологической группировки космических аппаратов, которую планиру­ет создать «Роскосмос».

Планируется, что ряд спутников «Арктика-М», попеременно сменяя друг друга на рабочих участках орбит, расположенных в районе апогея, обеспечивают непрерывный обзор северной территории Российской Федерации и арктического региона Земли [15].

Космические аппараты серии «Электро-Л» запущены на геостационарную орбиту (2011, 2015 и 2019 годы и 5 февраля 2023 года) [15].

В таком составе спутниковая груп­пировка позволяет наилуч­шим образом наблюдать всю протяжённую территорию России с востока на запад, а также выполняет функции составного элемента глобальной метеорологической спут­никовой системы наблюде­ния Земли.

Кроме того, спутники ре­транслируют сигналы ава­рийных радиобуев между­народной спутниковой поисково-спасательной системы – КОСПАС-САРСАТ. Это помогает спасательным службам эффективнее реаги­ровать на сигналы бедствия. ­

Совместное использование информации от спутников «Арктика-М» с высокоэллиптических орбит и геостационарных спутников «Электро-Л» позволяет решить задачу квазинепрерывного получения оперативных гидрометеоданных [15].

Для научных КА, предназначенных для наблюдения за другими галактиками, выбираются эллиптические орбиты со значительно большей высотой апогея. Так, апогей орбиты астрофизической обсерватории «Спектр-Р» с 10-метровой параболической антенной  (уже завершившей свою программу исследований и выведенный из эксплуатации), разработанной российскими специалистами в рамках международного проекта «Радио-Астрон», лежал на высоте около 330 000 км, а перигей – на высоте 600 км. Особую категорию составляют траектории полета межпланетных КА, параметры которых определяются задачами выполняемых исследований [16].

При дальнейшей реализации программы исследования космического пространства с помощью аппаратов семейства «Спектр» 13.07.2019 была запущена обсерватория «Спектр-РГ» на гало-орбиту вокруг внешней точки Лагранжа L2 системы «Солнце-Земля» на расстояние 1,5 миллиона километров от Земли, максимальное удаление от плоскости эклиптики 400 тыс. км. Точка L2 удобна для проведения обзоров: вращаясь вокруг оси, которая примерно соответствует направлению на Солнце, «Спектр-РГ» проводит полный обзор небесной сферы за полгода, при этом Солнце не будет попадать в поле зрения. За 4 года учёные смогут получить данные 8 обзоров всего неба. Но при этом необходимо поддерживать аппарат на орбите, проводя корректирующие манёвры [15].

Обсерватория «СпектРГ» состоит из двух телескопов: немецкого eROSITA, работающего в мягком рентгеновском диапазоне (фотоны с энергией 0,3…11 кэВ), и российского ART-XC имени М.Н. Павлинского, который ведёт наблюдения в жёстком рентгене (5…30 кэВ). Работая в течение двух лет в режиме обзора всего неба, телескопы фактически взаимно дополняли друг друга, перекрывая широкий диапазон рентгеновского излучения.

ART-XC может видеть так называемые поглощённые объекты: излучение от них, кроме наиболее энергичного, не доходит до нас, так как его поглощают газопылевые облака, которые образуются вокруг сверхмассивных чёрных дыр в далёких галактиках или в двойных системах с массивными звездами. Жёсткие рентгеновские фотоны способны пройти через это препятствие. Телескоп eROSITA видит мягкое рентгеновское излучение миллионов источников, но если он не заметит всего 5–10% таких поглощённых объектов, то без информации о них теоретики не смогут построить правильные космологические модели.

После 26 февраля 2022 г., когда телескоп eROSITA был переведён немцами в так называемый безопасный режим, российским учёным пришлось оперативно разрабатывать новую программу наблюдений обсерватории «Спектр-РГ», которая позволила с максимальной эффективностью использовать возможности телескопа ART-XC [18].Обобщая существующую информацию, имеет смысл отметить следующее.

«Марс» разработал и изго¬товил бортовые комплексы управления (БКУ) для всех аппаратов «Электро-Л»,  «Арктика-М», «Спектр-Р» и «Спектр-РГ» [15].

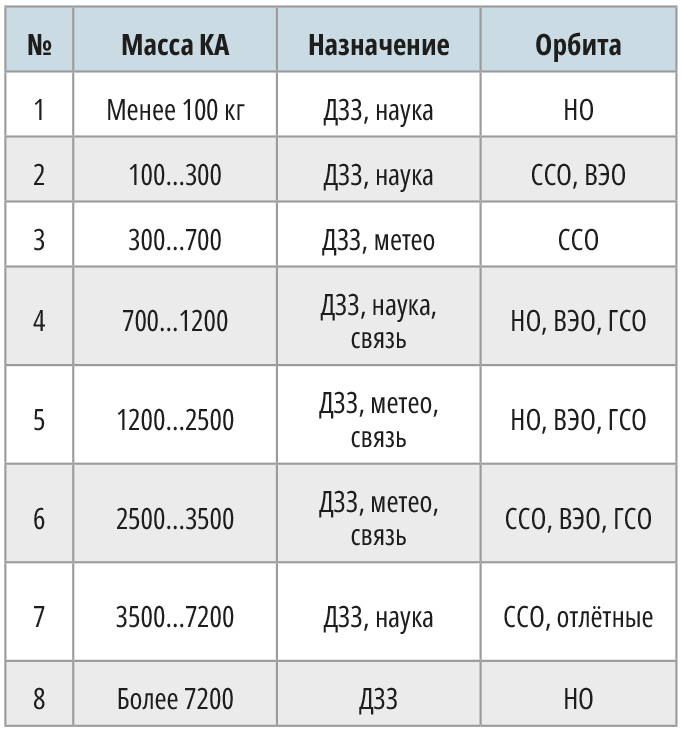

Согласно данным [19] и ГОСТ Р 56526-2015 [20], КА по массе и назначению делятся на подгруппы согласно табл. 2.3 и табл. 2.4.

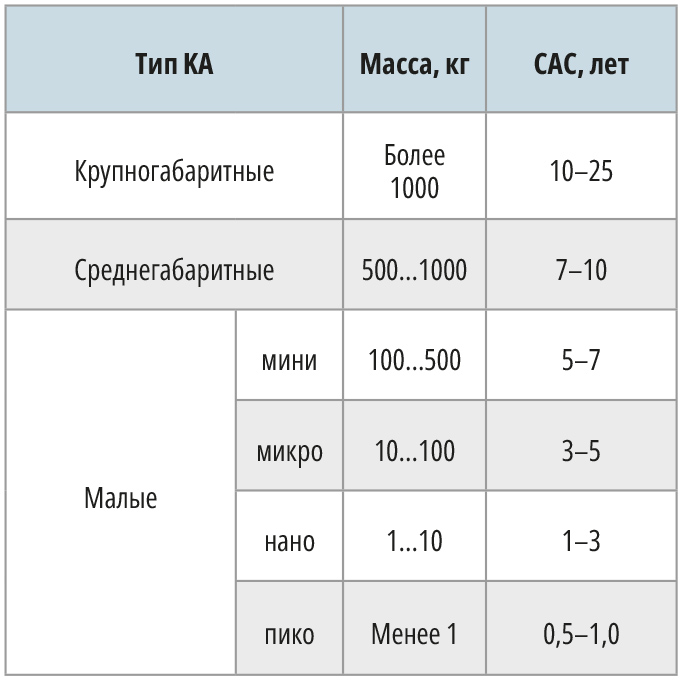

Таблица 2.3. Разделение КА по массе


Таблица 2.4. Срок активного существования различных типов КА

В табл. 2.4 приведён срок активного существования (САС) различных типов космических аппаратов согласно ГОСТ Р 56526-2015.

Таким образом, космические аппараты должны функционировать достаточно продолжительный срок на какой-либо из орбит и выполнять свои функции в условиях воздействия ионизирующих излучений.

Поэтому при выборе электронной компонентной базы (ЭКБ) существенной проблемой является обеспечение требований по внешним воздействующим факторам в части (ВВФ) в части радиационной стойкости аппаратуры.

В табл. 2.5 приведены радиационные условия на различных орбитах [5] при прохождении через алюминиевые экраны.

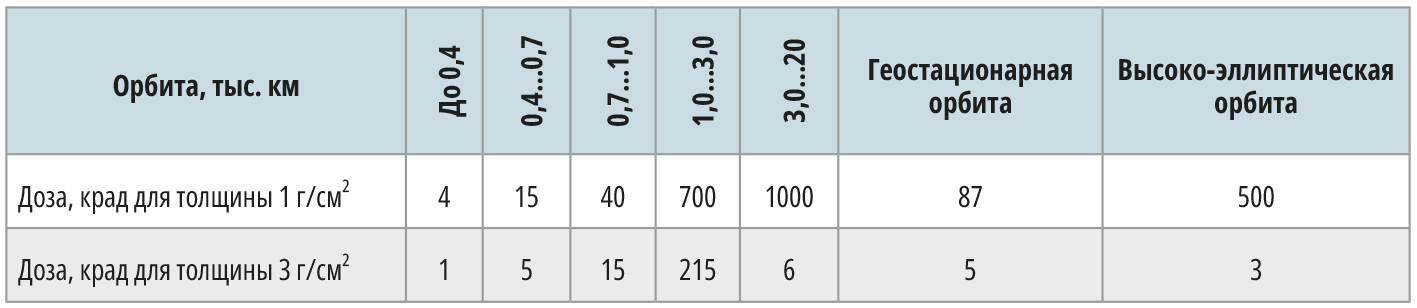

Таблица 2.5. Уровень радиационной нагрузки на аппаратуру на различных орбитах

Как следует из табл. 2.5, на электронную компонентную базу воздействуют достаточно высокие уровни ионизирующих излучений, даже при применении защитных экранов.

Расчёт блоков на радиационную стойкость производится, как правило, после их монтажа на КА с учётом защиты другими блоками и элементами КА.

Если принять, что прибор после установки на КА имеет защиту 2,75 г/см2, в качестве модели расчёта выбрать сферу, а коэффициент запаса принять равным 1, то получатся результаты расчёта, представленные в табл. 2.6 [1]. Из расчёта следует, что секция прибора длиной 20 мм, высотой 200 мм и шириной 260 мм (~1 модуль) на орбите 1,0…3,0 тыс. км потребует дополнительной защиты, приведённой в табл. 2.7.

Таблица 2.6. Результаты расчёта необходимой дополнительной защиты приборов, обеспечивающей стойкость к воздействию ионизирующих излучений на различных орбитах

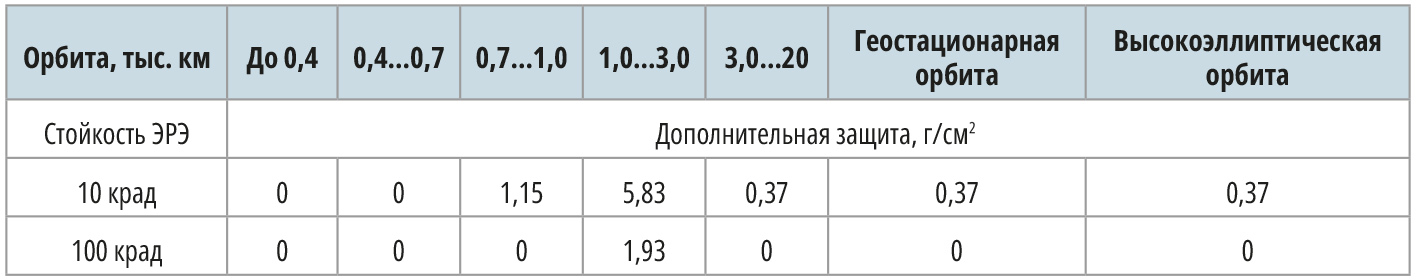

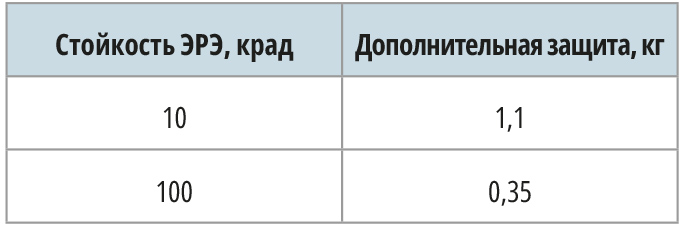

Таблица 2.7. Дополнительная защита, обеспечивающая стойкость приборов к воздействию ионизирующих излучений на различных орбитах

Таким образом, оценочные расчёты показали, что для орбиты высотой 1000…3000 км для обеспечения стойкости приборов к воздействию ИИ уровня 10 крад дополнительная защита практически удвоит массу прибора, для обеспечения стойкости приборов к воздействию ИИ уровня 100 крад – увеличивает на 30%.

При этом тормозное излучение от дополнительной защиты не учитывалось.

Так как увеличение массы КА существенно ухудшает их функциональные возможности, становится очевидной актуальность задачи повышения радиационной стойкости ЭКБ.

Пути решения этой задачи рассмотрены во второй части.
