Мощным твердотельным оптическим квантовым генератором недавно научились «направлять» молнию, на бытовом уровне в сравнении со светодиодным излучением лазерная технология показала себя перспективной не только как источник разноцветного видимого спектра, но особенно в производственной и медицинской области, где, соответственно, с его помощью изменяют свойства металлов и удаляют новообразования. Учёные на пути к условно недорогому (рентабельному), экологичному и почти «бесконечному» источнику энергии; речь идёт о создании электростанций на основе безопасных минигенераторов с термоядерной реакцией. В статье показаны новейшие достижения и перспективы инженерной мысли разработчиков РЭА, представленные в течение 2022 года.
В 1782 году Бенджамин Франклин на свои деньги оснастил металлическими штырями крыши 400 общественных зданий в Филадельфии. И сегодня многие согласятся, что изобретённый громоотвод является простой, а потому доступной многим (хотя и не единственной) формой защиты от «небесного электричества», природа которого достойна рассмотрения в отдельной статье. И всё же вертикально расположенные стержни не всегда обеспечивают оптимальную защиту высотных конструкций и зданий. Даже в наши дни от ударов молний продолжают гибнуть люди. Поэтому наблюдения и исследования в этой области ведутся постоянно, и есть практические и перспективные результаты. Один из недавних примеров таков. На вершине горы Сентис в Аппенцелле (Швейцария) установили мощный лазерный генератор LLR (Laser Lightning Rod); это разработка Европейского консорциума – Женевского университета (UNIGE), École Polytechnique (Париж), EPFL, Школы инженерии и менеджмента HEIG-VD и научных лазеров TRUMPF (Мюнхен). В продолжающихся исследованиях специалисты Лаборатории электромагнитной совместимости (EMC) изучили типизацию восходящих грозовых разрядов и развернули экспериментальные установки для наблюдения за молниями в сотрудничестве с HEIG-VD/HES-SO. Согласно результатам практических исследований 2021–2022 года луч мощного квантового генератора отклонил молниевый разряд на несколько десятков метров, причём в условно плохую погоду (в зоне ограниченной видимости с обильными осадками). Результаты исследования опубликованы в январе 2023 года в [1], [8]. На рис. 1 и рис. 2 представлена моделированная иллюстрация работы лазерной установки для отклонения молниевого разряда.

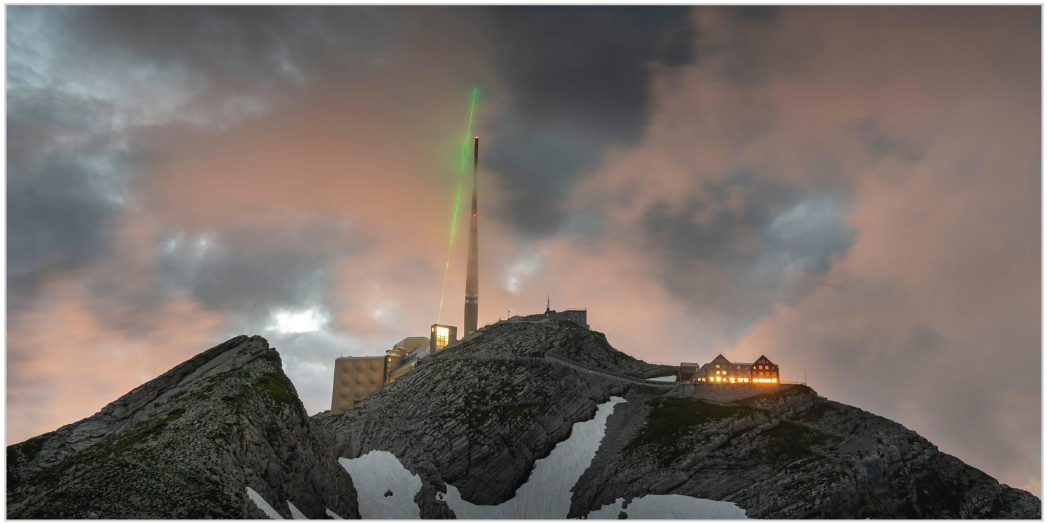

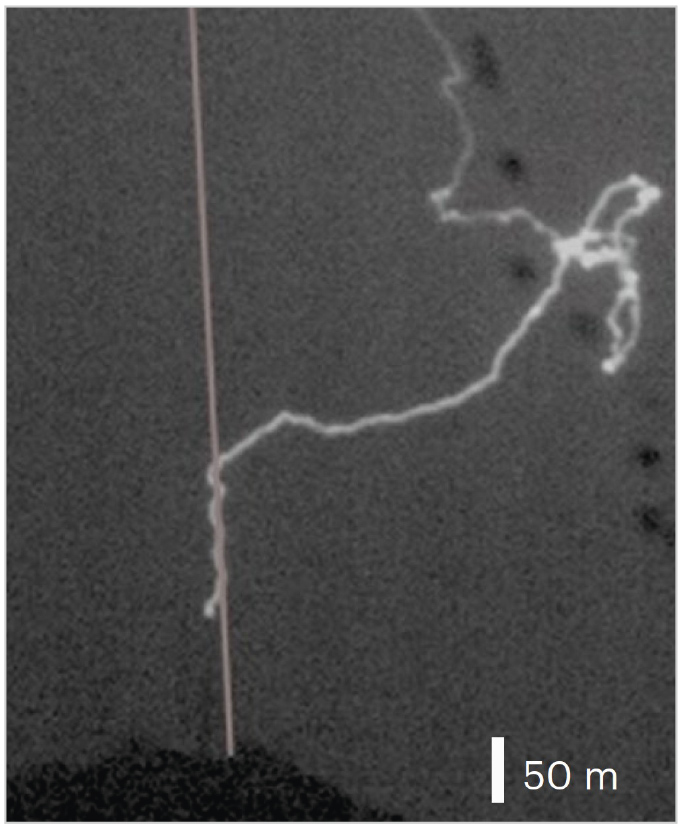

Мощность LLR, установленного на вершине горного массива Сентис (высота 2502 м над уровнем моря) рядом с телекоммуникационной вышкой Swisscom (124 м), составила около 1 ТВт (тераватт). Результаты эксперимента признаны валидными и верифицируемыми, так как их зафиксировали несколько измерительных станций, расположенных в гористой местности, с обязательной синхронизацией времени, мониторинга и возможностей управления, а также приборы разного назначения – от измерения тока молнии на мачте, антенны электромагнитного поля, рентгеновских датчиков, видеокамеры и интерферометрической системы для отображения грозового разряда до устройств абстрактного измерения напряжённости поля. Результаты одновременных наблюдений подтвердили эффект направления молнии с помощью мощного лазера. Вышка Swisscom широко известна за пределами региона, является одним из высоких и «популярных» (для молний) громоотводом в Европе, и в неё «небесное электричество» ударяет сотню раз в год (по несколько раз за одну энергетическую «атаку»). Фактические результаты фотофиксации отклонения молниевого разряда представлены на рис. 3 и 4.

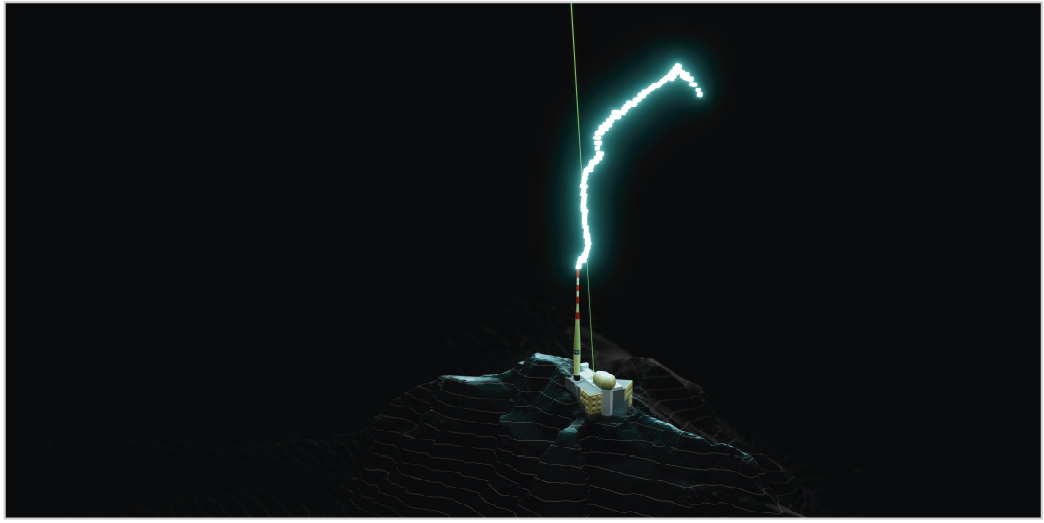

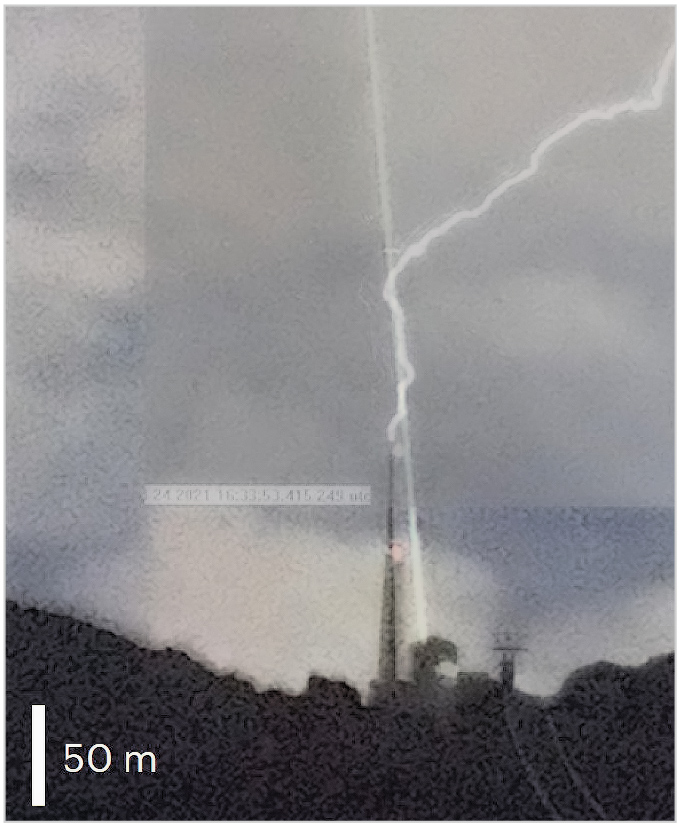

Используя интенсивные лазерные импульсы для создания ионизированного воздуха, являющегося электропроводным, LLR применили для направления молнии по её лучу. По результатам эксперимента констатировали, что «лазерный луч», направленный вертикально и много выше от верхней точки традиционного громоотвода, является громоотводом, позволяет управлять молнией и повышает площадь защищаемой области. Проект LLR предусматривал разработку квантового генератора со средней мощностью 1 кВт, силой 1 Дж в импульсе и длительностью импульса в 1 пс (пикосекунду). Устройство квантового генератора TRUMPF имеет ширину 1,5 м, длину 8 м и весит более 3 т. Схематично вид устройства представлен на рис. 5.

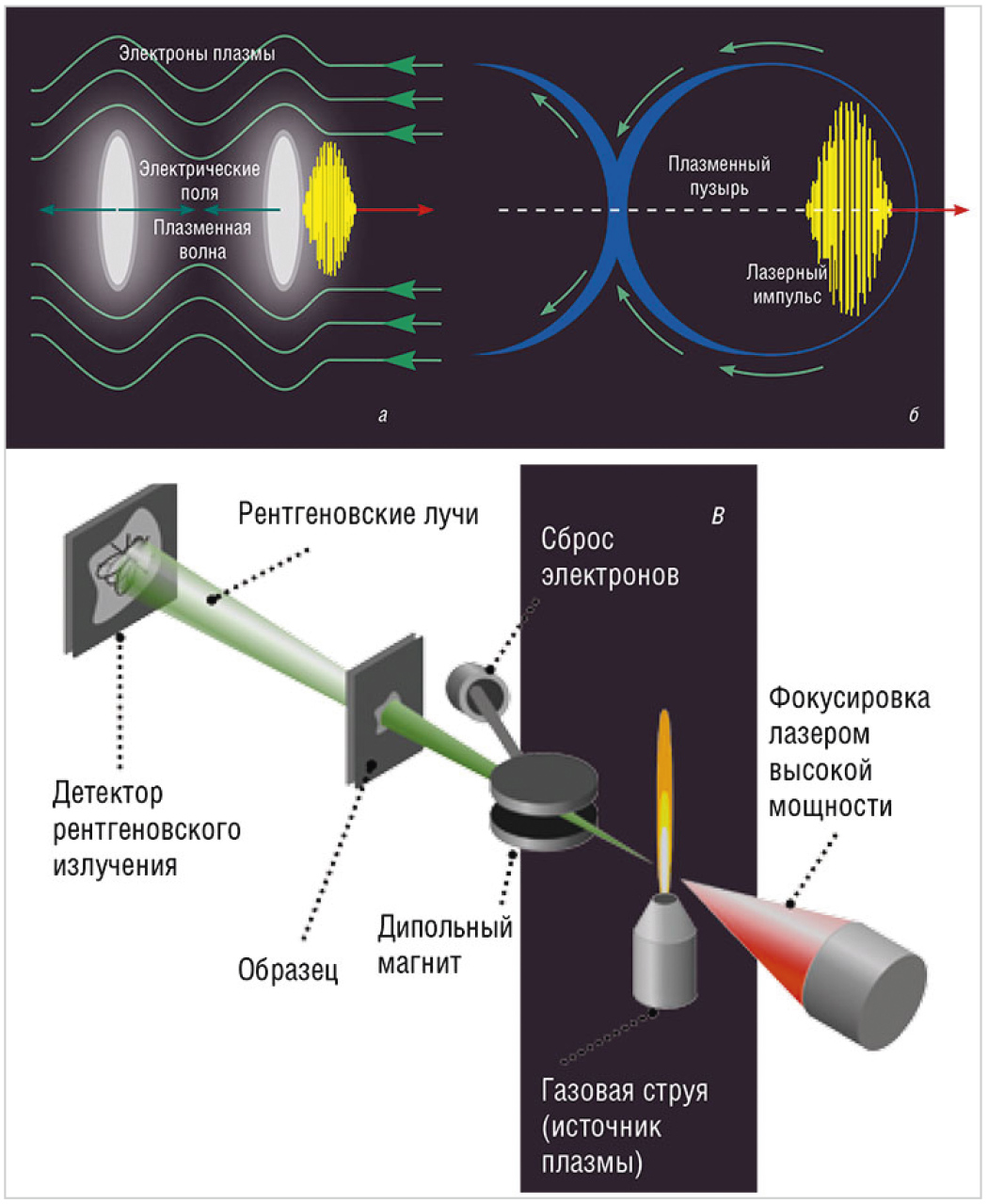

Обязательный и важнейший элемент лазерной установки любой мощности – эрбиевый волоконно-оптический усилитель EDFA (Erbium Doped Fiber Amplifier) на основе оптического волокна, легированного ионами. Этот «лазер накачки» (ЛН) является источником энергии, за счёт которой многократно усиливается оптический сигнал. Энергия ЛН так распределяется в усилителе EDFA между оптическими каналами, что чем их больше, тем бо́льшая мощность накачки востребована; чтобы обеспечить это условие, разработчики применяют несколько ЛН. В упрощённом виде структура квантового лазера с ламповой накачкой представлена на рис. 6.

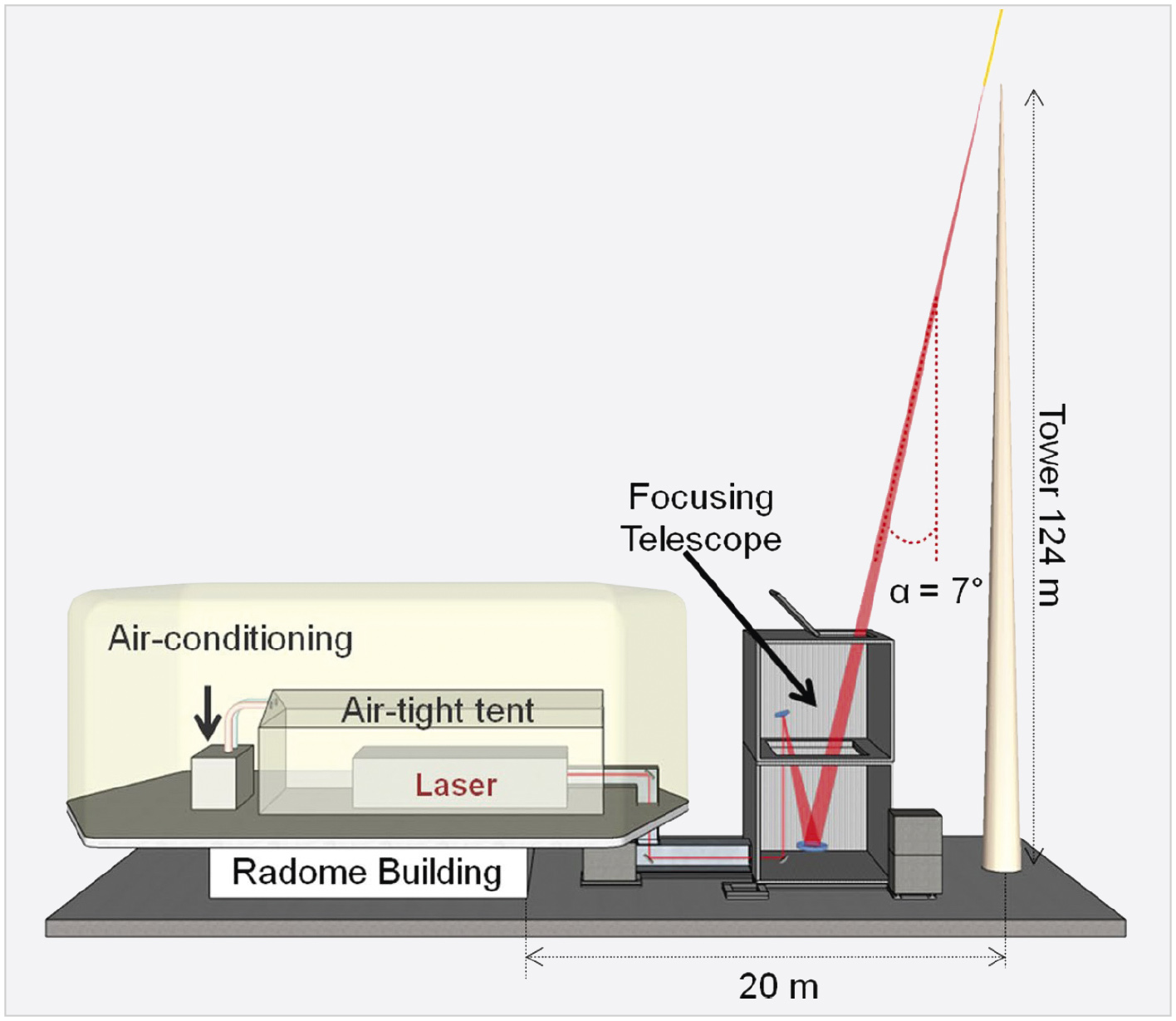

Твердотельный оптический квантовый генератор (рис. 5) активировался каждый раз, когда прогнозировалась штормовая активность. Всё это для того, чтобы убедиться – будет ли разница в характеристиках разрядов молний при «подсветке» неба лазерной установкой и без неё. Район экспериментов был закрыт для воздушного движения заранее. Затем сравнили полученные данные, когда применялся лазерный луч, направленный в небо рядом с громоотводом – вышкой, и когда в громоотвод естественным образом ударяла молния (при выключенном квантовом генераторе). Разряд может следовать за лучом почти на 60 метров (отклонение в сторону), прежде чем достигнет верхней точки, что означает увеличение радиуса защитной поверхности со 120 до 180 м. Это первый подтверждённый случай на местности с лазерным генератором высокой мощности. Более ранние результаты наблюдали только в лабораторных условиях. В перспективе работа над увеличением дальности воздействия на молнию, то есть условной высоты «лазерной пушки». Пока промежуточная цель соотносится с действием LLR на расстоянии 500 метров, при длине излучающей поверхности лазерной пушки всего в 10 метров (между высшей точкой и основанием). На рис. 7 представлена зависимость электрических сигналов, замеренных для положительных восходящих импульсов.

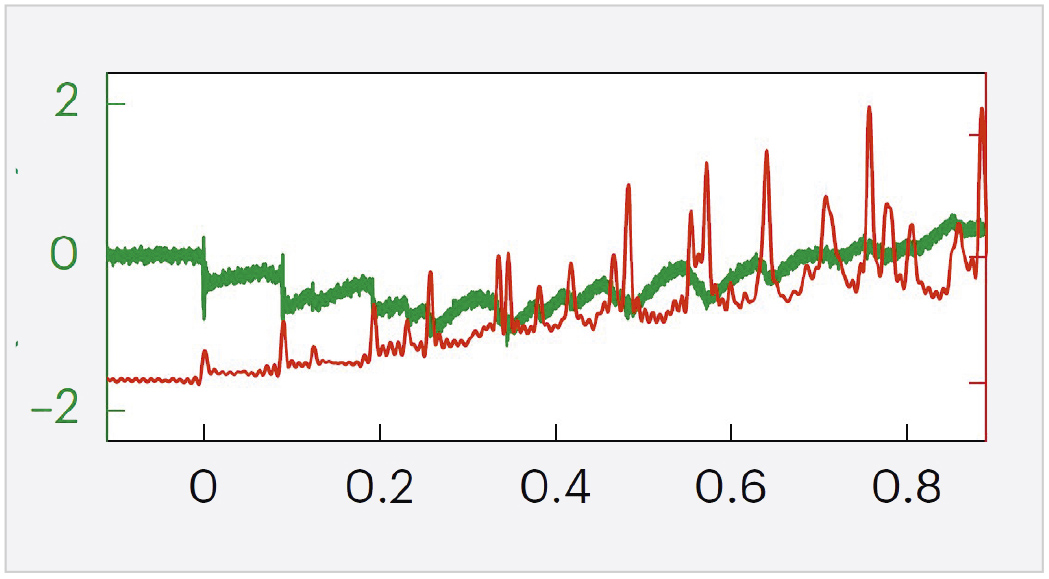

Шкала электрического поля дана по левой оси ординат в значениях кВ⋅м–1. При этом импульсный ток фиксировался от 0 до 4 кА.

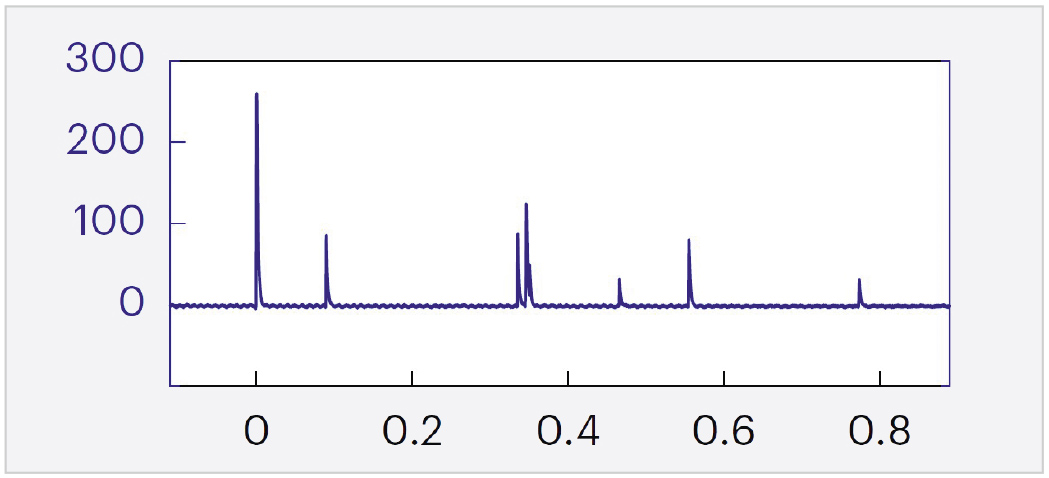

На рис. 8 представлена осциллограмма сигналов, где каждый пик соответствует интегральной энергии рентгеновского излучения в периоде 50 нс.
Внизу осциллограммы – время в мс, слева – по оси ординат – ускоряющее напряжение, измеряемое в КэВ (keV). При означенных условиях ионизированный поток филаментации может достигать сотен метров при начальной мощности импульса около 1 кВт с продолжительность импульса в единицы пс. Среди выводов [1] весьма много интересного, в частности, то, что молнией можно «управлять» на расстоянии до километра от продемонстрированной лазерной установки, а если её совершенствовать с повышением мощности, то и более того. Разряды квантового генератора, направленные с земли, могут не только отклонять (на себя) молниевый потенциал, но и вызывать его по необходимости при соответствующих погодных условиях. Надо полагать, примерно такой же эффект (при соответствующих условиях обеспечения энергоносителя) можно получить с подвижной лазерной установки не только на земле, но и в атмосфере. Теперь идея управляемого воздействия в формате «звёздных войн», увлекавшая общество в 80–90-х гг. ХХ века, отчасти разъяснена. Апробированный в Швейцарии комплекс LLR, в отличие от ранее известных мощных лазеров, функционирует в сложных погодных условиях, мощный луч квантового генератора пронзает даже туман и облака. Это не снилось даже инженеру Гарину из фантастического романа Алексея Толстого, написанного в 1927 году.
Удержание плазмы в электромагнитном поле посредством реакторов типа токамака и стелларатора, различных по технологии создания магнитного поля, – известный альтернативный способ решения задачи. При этом токамак лучше поддерживает высокую температуру плазмы, а стеллараторы – обеспечивают относительно большее время удержания. Давление могут создавать и другие виды излучения, к примеру, рентгеновское. Такие эксперименты считают менее безопасными по определению, но также проводят, используя в качестве мишени ядра гелия. Другим условно отрицательным фактором является сила тока огромных значений – порядка 20 млн ампер, что необходимо для генерации мощной рентгеновской установки в течение хотя бы 100 нс. Экспериментальные камеры заполнены трансформаторным маслом и деионизированной водой, и даже в таких условиях в момент генерации эм-импульса расположенные рядом металлические предметы начинают светиться [6].

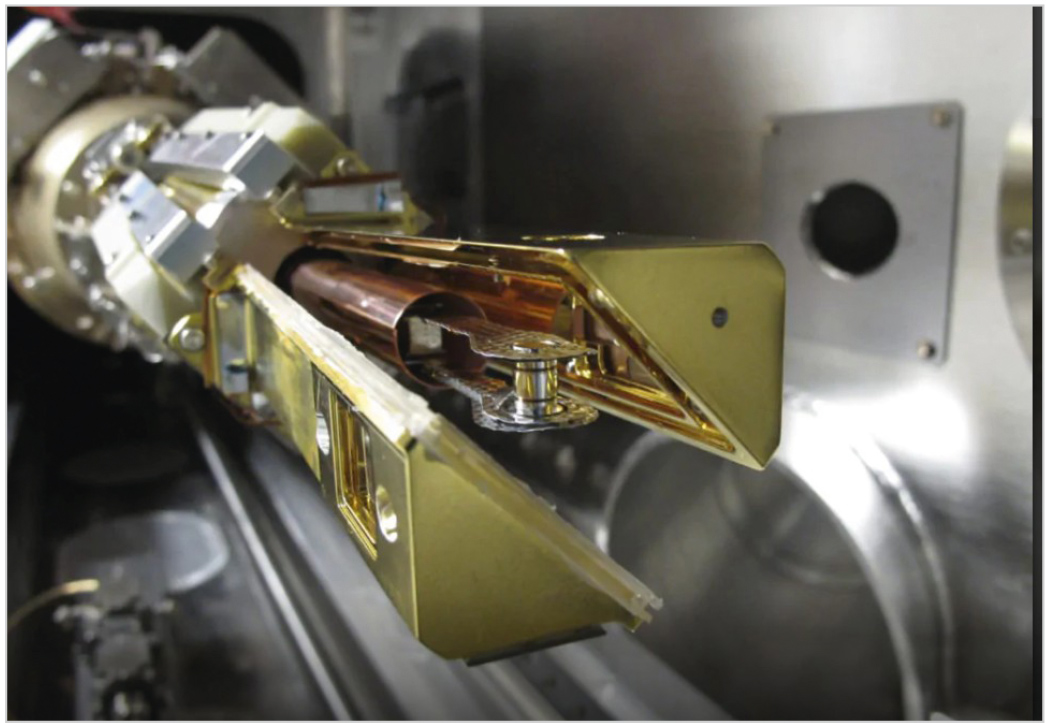

Декабрьский эксперимент 2022 года в Ливерморской лаборатории реализовали по принципу инерционно-управляемого синтеза. Для исследования технологии инерциального термоядерного синтеза с 2009 года собрано 192 мощные лазерные установки с каскадами оптоэлектронных усилителей. На рис. 9 представлена иллюстрация механизма, удерживающего топливную мишень.

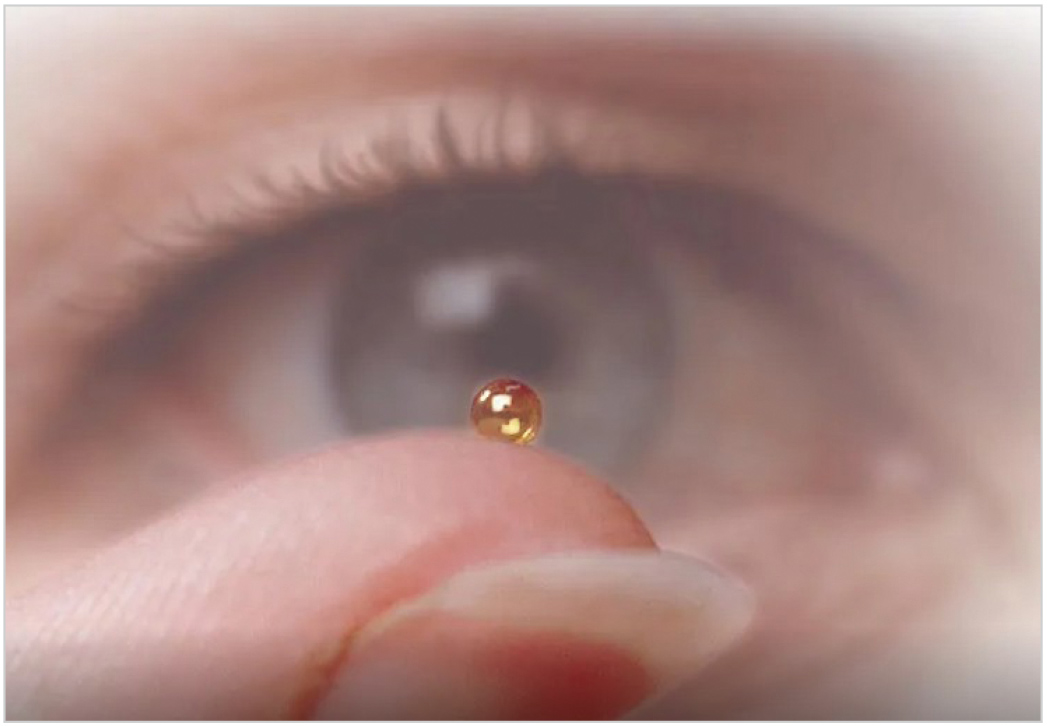

Для удержания плазмы задействованы силы инерции «топливного» вещества, мгновенно разогретого в импульсном режиме до состояния плазмы с помощью мощного квантового генератора ультракоротких импульсов излучения за 10–15 фемтосекунд (фс). Воздействие лазером на золотую мишень цилиндрической формы диаметром 2 мм серией ударных волн показало действенный результат для поддержки реакции синтеза частиц.
Ультрафиолетовая лазерная установка 2022 года с длиной волны 351 нм генерирует мощность, сопоставимую с 500 ТВт (тераватт). Под её воздействием «мишень» сжимается до плотности 1000 г/см³, давление эквивалентно 300 млрд атмосфер; таковы условия запуска реакции термоядерного синтеза. По 2 ядра дейтерия и трития – тяжёлого и сверхтяжёлого изотопов водорода сливаются в ядро гелия. Импульс такой лазерной установки моментально испаряет золотую оболочку цилиндра и разогревает дейтериево-тритиевую смесь. При этом фиксируется выделение энергии, эквивалентной энергии, выделяемой при сжигании 1 барреля нефти. На рис. 10 представлена «топливная мишень» из дейтериево-тритиевой смеси в золотой оболочке.
Результативность экспериментов в области ядерного синтеза условно оценивают в сравнении с полученной и затраченной на термоядерную реакцию энергией. К примеру, в 2018 году зафиксирован выход энергии, на 3,6% превышающий затраченную. И лазерная установка в эксперименте 8 декабря 2022 года показала свою перспективу. Идея термоядерной электростанции в принципе осуществима – это направление будущего, но пока опытного образца мы не имеем. Проблемные вопросы «лазерной технологии» определяются огромными затратами энергии на работу твердотельного квантового генератора в импульсном режиме. Элементы установки из-за огромных перегрузок работают в одноразовом режиме. Стоимость эксперимента соотносят с 3 млн USD [6]. Отсюда ясно, что пока о серийном или коммерческом производстве мощной лазерной установки речь не идёт. Но в современных разработках она становится практически осязаемой и доступной.

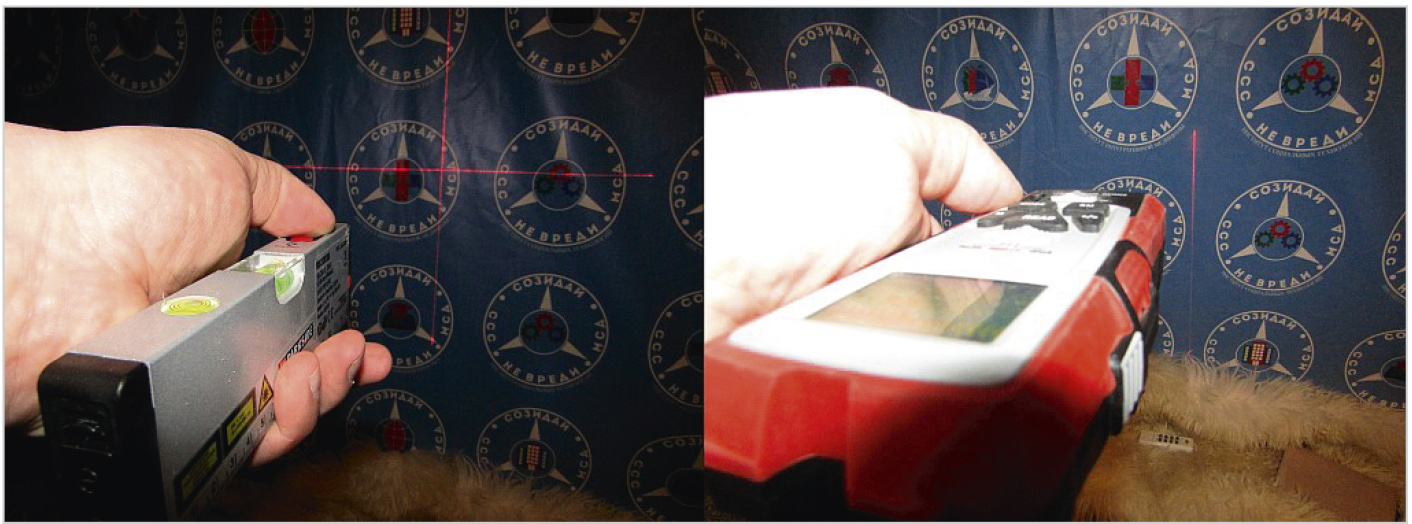

С совершенствованием соответствующей правоприменительной практики эти явления, кажется, канули в Лету. В то же время мощный лазерный указатель, апробированный автором, – действенный вариант отпугивания агрессивных собак и диких животных. Некоторые автомобильные компании применяют лазерные диоды для совершенствования световых приборов «дальнего света», когда луч может освещать до 1 км пространства по ходу движения. На рис. 18 представлена полупроводниковая структура лазерного диода с понятными пояснениями.
Лазерный диод, как разновидность излучающего полупроводникового «светодиода» (LED – Light Emitting Diodes), был изобретён в ХХ веке и наиболее популярен для световых эффектов, когда луч, особенно в темноте, хорошо виден.

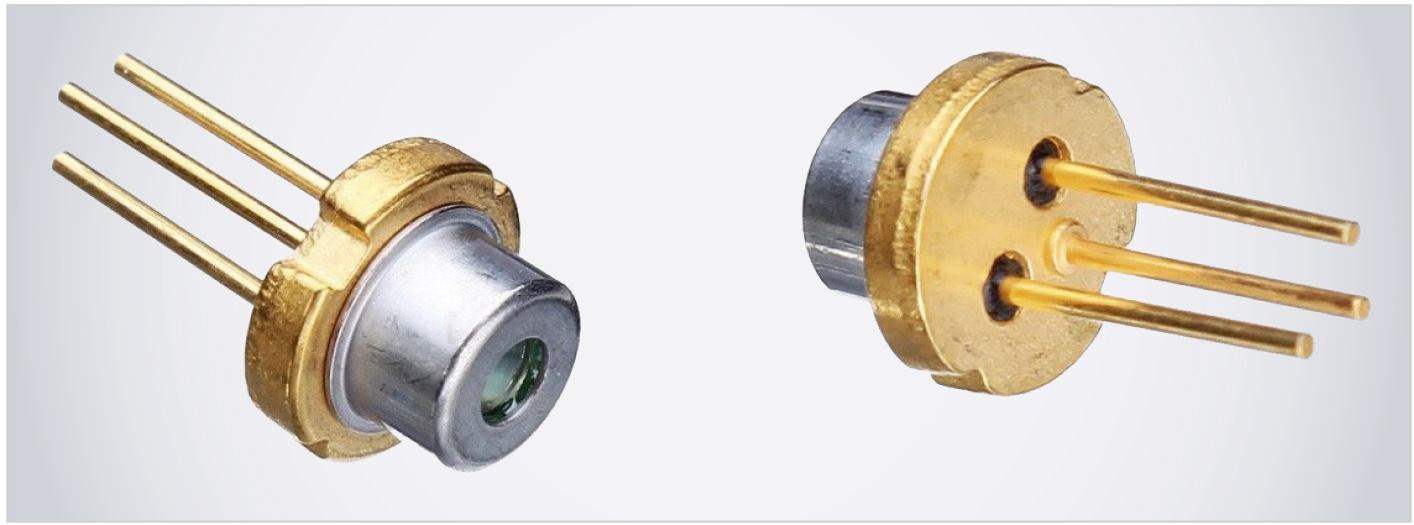

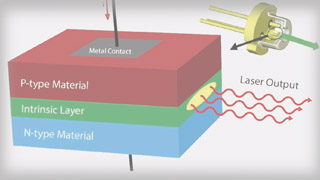

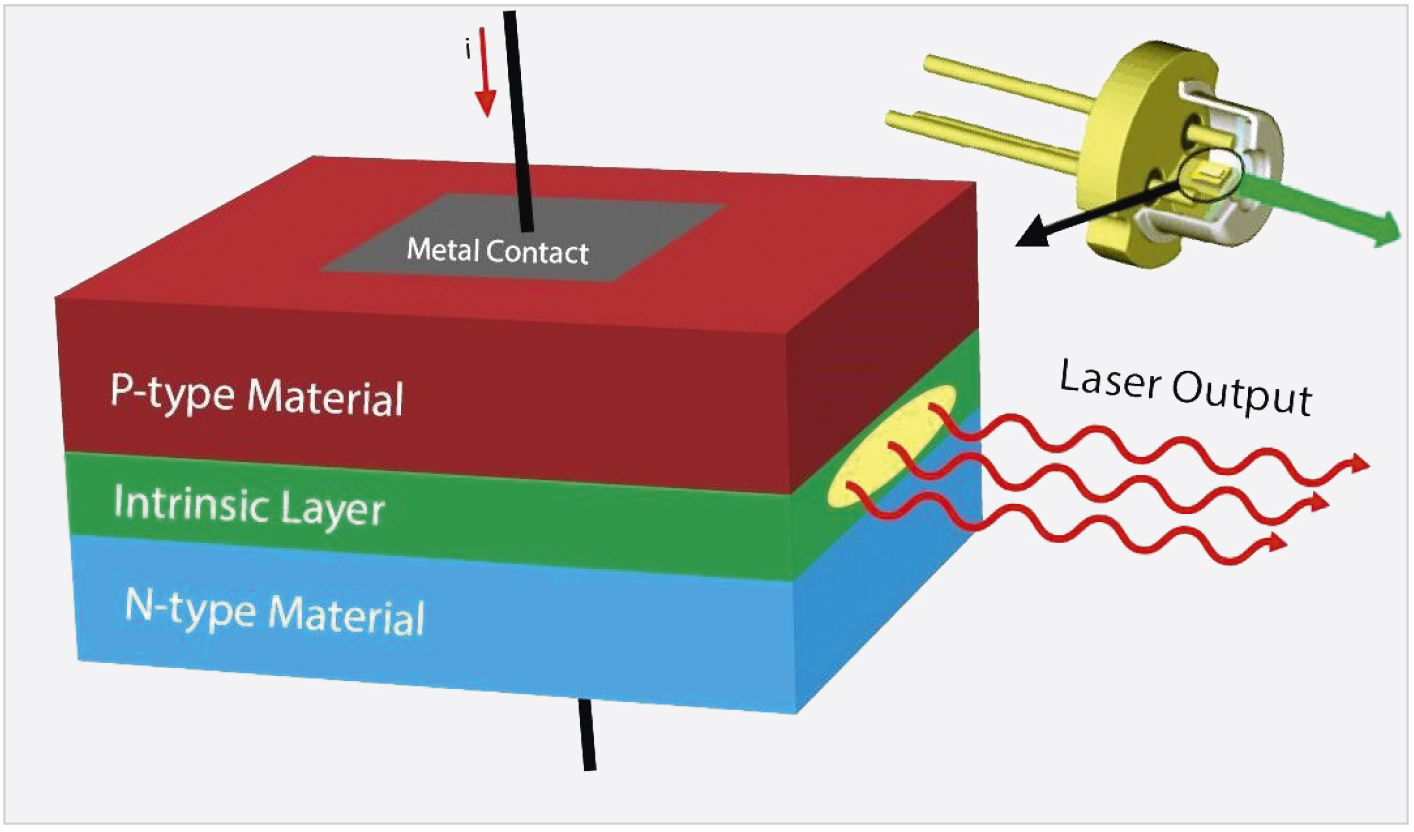

А благодаря высокой концентрации виден на большом расстоянии, что даёт возможности точечной подсветки. Понятно, что обычный LED с его относительно рассеянным свечением производит иной эффект, нежели лазерный диод, изображение которого представлено на рис. 19.
Именно такие используют в «лазерных указателях» с мощностью 1–5 мВт, несмотря на то, что лазерные диоды оснащены двумя зеркалами на противоположных концах полупроводника. Одно из зеркал имеет частичную прозрачность, подобно двухстороннему зеркалу. Поэтому технически лазерный диод от светодиода LED отличается по конструкции исполнения. Исходящий лазерный луч формирует конус излучения всего лишь в 1–2º по сравнению с конусом светового излучения светодиода в 90º. Увеличение тока сверх определённого значения через LED резко снижает его эффективность. А эффективность лазерных диодов с увеличением тока почти не меняется. Эти особенности указывают на ценность лазеров для отдельных случаев применения, где светодиоды значительно уступают. Внутри диода лазер можно сфокусировать на крошечной точке люминофора для создания узкого интенсивного луча яркостью, в 20–50 раз превышающей яркость светодиода. При малом приложенном напряжении лазерный диод может заменить обычный светодиод; эффекта «лазера», как сконцентрированного пучка света, не будет заметно, но при увеличении электрического тока увеличивается мощность; когда превышается порог плотности потока, полупроводник излучает световой импульс с определённой его свойствами длиной волны; яркий пучок ещё более усиливается внутренними зеркалами. Вид на готовый универсальный модуль полуполярного галлий-нитридного лазера для поверхностного монтажа, создающий световой поток условно «белой» цветовой гаммы – в основе с лазерным диодом-излучателем диаметром 7 мм, представлен на рис. 20.
В составе модуля лазерный диод, излучающий длину волны 450 нм, люминофор квадратной формы (1×1 мм), отражатель и элементы защиты – на плате. Модуль имеет КПД до 70% при плотности потока 3 Вт/см². Световой поток лазерного кристалла, излучаемый с поверхности от 4 до 30 мкм, даёт примерно столько же оптической мощности, сколько дают светодиоды на площади 800 мкм. К слову, в конструкциях Blu-Ray оптических дисков соблюдались технологии 405-нанометровых фиолетовых лазеров. Лазерный луч условно синего цвета с помощью отражателя смешивается с жёлтым люминофором – всё это для получения на выходе «белого» света. Известна разная производительность полупроводниковых лазерных диодов; по убыванию прерогативы они расставлены так: синий (самый мощный), красный (менее мощный), зелёный (относительно слабый). Но какой бы ни был свет от лазерного указателя, луч, длительно направленный в глаза, грозит локальной потерей зрения. Можно ли рекомендовать использовать портативные лазерные приборы как средство личной безопасности, активируемое при нападении, – большой вопрос, который следует разрешить в сравнении степени предотвращённого и причинённого вреда. При использовании лазера рекомендую применять специальные защитные лазерные очки со светофильтрами наподобие маски сварщика.
Функционал устройства, представленного на рис. 15, обеспечивают два аккумулятора Li-Ion типа 16340 с номинальным напряжением 3,7 В каждый, подключаемых последовательно. Заявленная производителем из КНР энергоёмкость аккумулятора 3800 мА/ч, разумеется, действительности не соответствует. Однако условно «мощное» устройство-указатель (рис. 15) истощает аккумуляторы за 10 минут непрерывного применения. Поскольку мощность устройства не регулируется, желательно применять его в кратковременном режиме работы – не более 20 с, затем пауза 10 с. Данное устройство не может зажечь даже на близком расстоянии бумагу, спичечную головку (как анонсирует производитель) или привести к ожогу на коже человека. Впрочем, практическое применение подобного устройства, по мощности превышающего «смешные самоделки» в виде лазерных указателей и дальномеров (см. рис. 21), может иметь место при принудительном «ослеплении» камер видеонаблюдения без ик-фильтров или с небольшим их количеством, установленных снаружи и внутри зданий; это проверено авторским экспериментом. Защита оптики светофильтрами, блокирующими излучение определённой частоты, – эффективное средство, однако против одновременного поражения лучами с разной длиной волны светофильтр бессилен; это к вопросу о перспективных разработках.

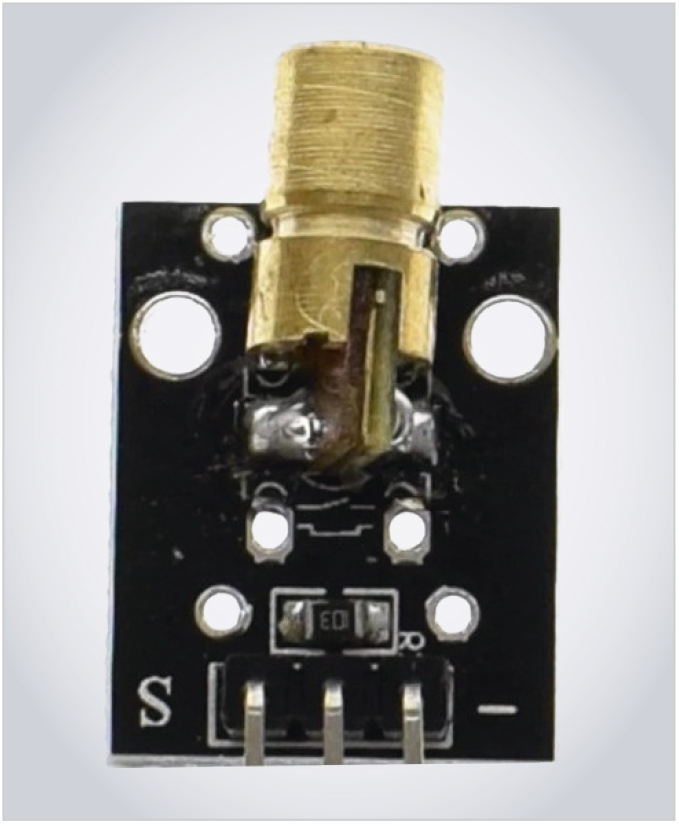

Есть аналогичные форм-фактору, представленному на рис. 18, дискретные лазерные диоды с разной длиной волны и мощности от 1 мВт до единиц Вт. Кроме популярного форм-фактора в корпусном исполнении ТО-18 распространены корпуса LA, LP, TO-8 и др., о чём можно прочитать в [2].

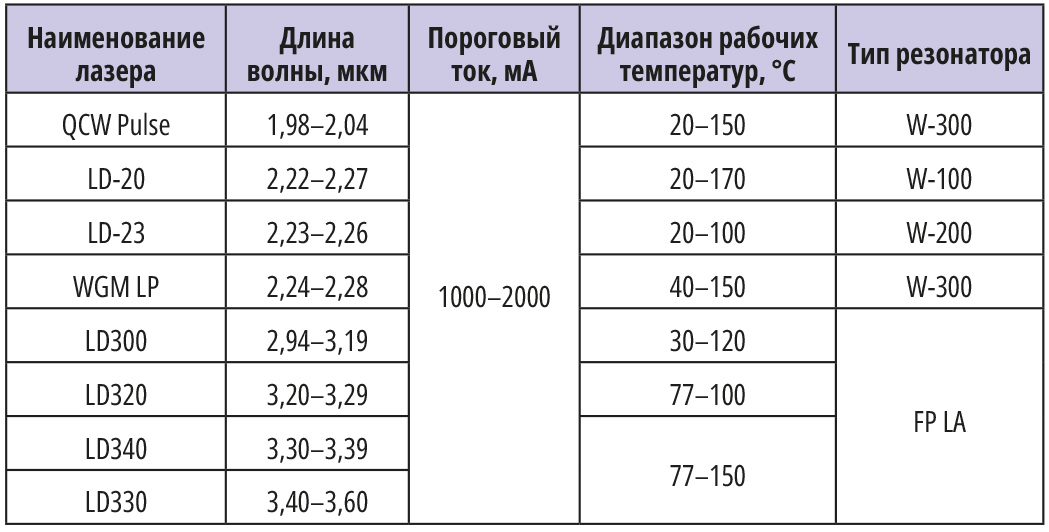

В табл. 1 представлены портативные квантовые генераторы 3,01–3,08 мкм. Полупроводниковые лазерные диоды LD290…LD360, с резонатором Фабри–Перо разработаны для спектрального диапазона 2,9...3,6 мкм.

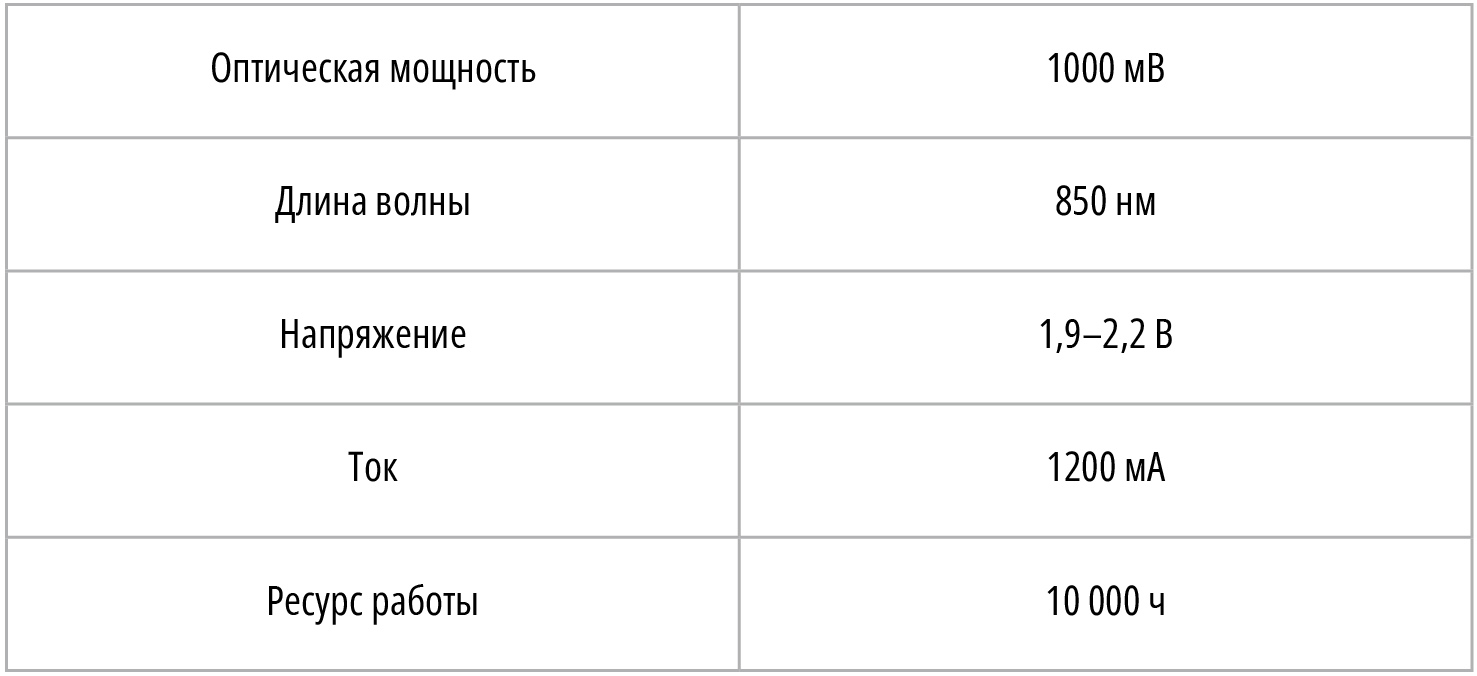

Для сравнения – основные параметры ИК-лазерного диода с оптической мощностью 1000 мВт представлены в табл. 2.
Элементы LD290…LD360 могут использоваться в паре с фотодиодами PD36, PD48 в устройствах приёма-передачи сигналов. Драйвер DLT-37M обеспечивает питание диодов LD200…LD230 в квазистационарном и импульсном режиме QCW – частота повторения импульсов 8 кГц, длительность 62 мкс – и режиме Pulse – частота повторения импульсов 8 кГц, длительность 2 мкс. Квантовый генератор мощностью более 5000 мВт, луч которого может быть виден при «идеальных» условиях на расстоянии нескольких километров, способен прожигать тонкий пластик и воспламенять сухие щепки, но бытовые так называемые «тоже лазеры» являются не более чем игрушками, которые, впрочем, могут нанести локальный вред зрению человека при неправильном использовании. На основе условно мощных лазерных диодов более 10 лет специальными службами (в том числе полицией) в правовом поле используются электронные устройства направленного действия для нейтрализации активности задерживаемых лиц, к примеру, на основе лазерных диодов модельного ряда «Поток» и аналогичных.
К примеру, в ПГС, накачиваемых излучением 1064 нм, длины волн излучения сигнальной (λs) и холостой (λi) волн связаны между собой соотношением 1/λi + 1/λs = 1/1,0642 [мкм]. Учитывая свойства нелинейных кристаллов и наличие их собственного краевого поглощения в ИК-области, выделяют спектральные диапазоны, для которых можно создать надёжно работающие ПГС в «окнах» прозрачности атмосферы: 1,45…1,67; 1,98…2,3 и 2,93…4,10 мкм. Это перспективно, поскольку именно перестраиваемые лазеры, являясь основной частью современных оптоэлектронных приборов, позволяют решать задачи спектроскопии, нелинейной оптики, фотохимии, биологии, медицины и др. Развитие инженерной мысли направлено на разработку генераторов, перестраиваемых в определённых спектральных диапазонах излучения для лазерной спектроскопии и фотохимии, где перспективные методы основаны на селективном взаимодействии лазерного излучения с веществом; дистанционного обнаружения веществ, включая лазерное зондирование атмосферы для определения её состава, загрязняющих примесей и измерения их концентрации; лазерной фотобиологии, медицинских технологий (к примеру, для удаления новообразований) и фотодинамической терапии и в др. случаях. Перспектива развития мощных, профессиональных (к примеру, в медицине и в производстве – для резки материалов), а также слабой реплики первых – бытовых квантовых генераторов расширяется. С учётом инноваций в области когерентного освещения для распределения интенсивного электромагнитного излучения уже осуществляется «программирование» света сложной структуры, доступное даже при невысокой мощности генерация луча – преобразования фемтосекундных импульсов в ультракоротком режиме. Это позволяет создавать гиперспектральный синхронный поток и способствует инновационным решениям завтрашнего дня в ядерной физике, военпроме и обеспечении безопасности жизни. С лазерной техникой человек уверенно созидает будущее.
