Системы видеоконтроля и биометрической идентификации лица всё чаще и чаще встраиваются в терминалы СКУД. На волне актуального тренда безопасности модули видеоконтроля используют с различными уникальными техническими решениями, более того, доступ к видео можно получить удалённо. Параллельно улучшаются технологии определения лиц даже в условиях искажения оригинала (масок и др.). Качество и корректность функционирования системы зависит от её элементов – составляющих: видеокамер и модулей, передачи данных, серверов и ПО, требующих регулярного совершенствования для адекватных реакций, соответствующих вызовам времени. В статье представлены модули видеоконтроля для СКУД и полезные сведения по организации видеоидентификации людей.
Модули получения и обработки видеоизображения – основной элемент преобразователя оптического изображения в цифровой видеосигнал, составная часть видеоконтроля и видеонаблюдения в многофункциональных электронных устройствах. Для монтажа и эксплуатации модулей видеоконтроля необходимы условия, например – соблюдение температурного режима, наличие системы охлаждения. Закрытые корпуса без вентиляции, расположенные вблизи источники теплового излучения – таковы нежелательные факторы для монтажа. Рабочий диапазон температур от –40 до +60°С рекомендован к обязательному соблюдению. Нежелательны близкорасположенные источники электромагнитных излучений, активных химических соединений, а также воздействие прямых солнечных лучей на матрицу видеокамеры.
Рекомендуется использование источника бесперебойного питания, во избежание воздействия скачков напряжения или нештатного отключения устройства. Разработчику и наладчику важно знать, что входы модулей не имеют защиты. Случайная подача сигналов и питания на не предусмотренный назначением вход приводит к выходу устройства из строя. Кроме того, модули рассматриваемого типового ряда чувствительны к детонации, вибрации, сотрясении при падении или механическом воздействии. На этом основании, несмотря на металлический корпус с защитой IP65, эти устройства не признают антивандальными. Вывести из режима корректной эксплуатации их можно механическим воздействием извне.

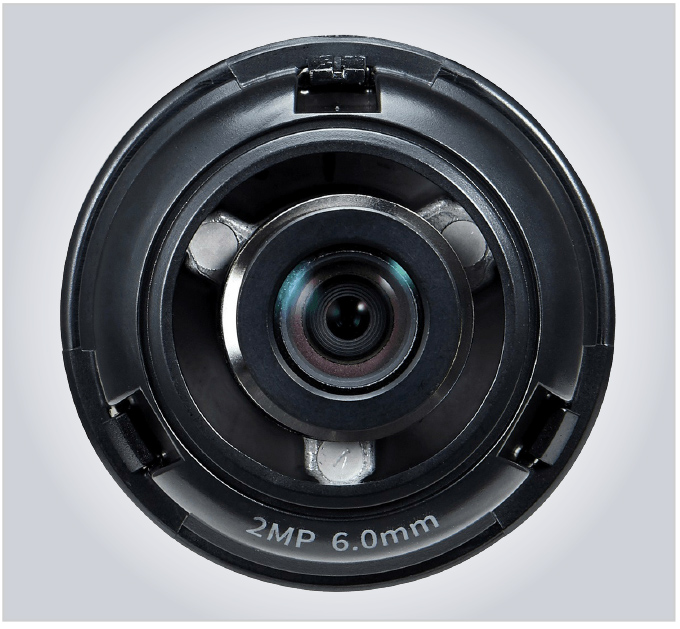

Модуль видеоизображения SLA-2M6000D, часто встречающийся элемент в портативных системах видеоконтроля, представлен на рис. 1.
Устройство с объективом 6 мм для камеры PNM-7000VD фирмы Wisenet имеет ночной режим с электронным ИК-фильтром, поддержку WDR 150 дБ. Матрица 1/2.8» CMOS 1945х1097 обеспечивает условное разрешение 2,13 Мп и чувствительность 0,055 Лк при F2.0, соотношение сигнал/шум 50 дБ. Угол обзора по параметрам H50, V28, D58. Вес устройства составляет 27 г.

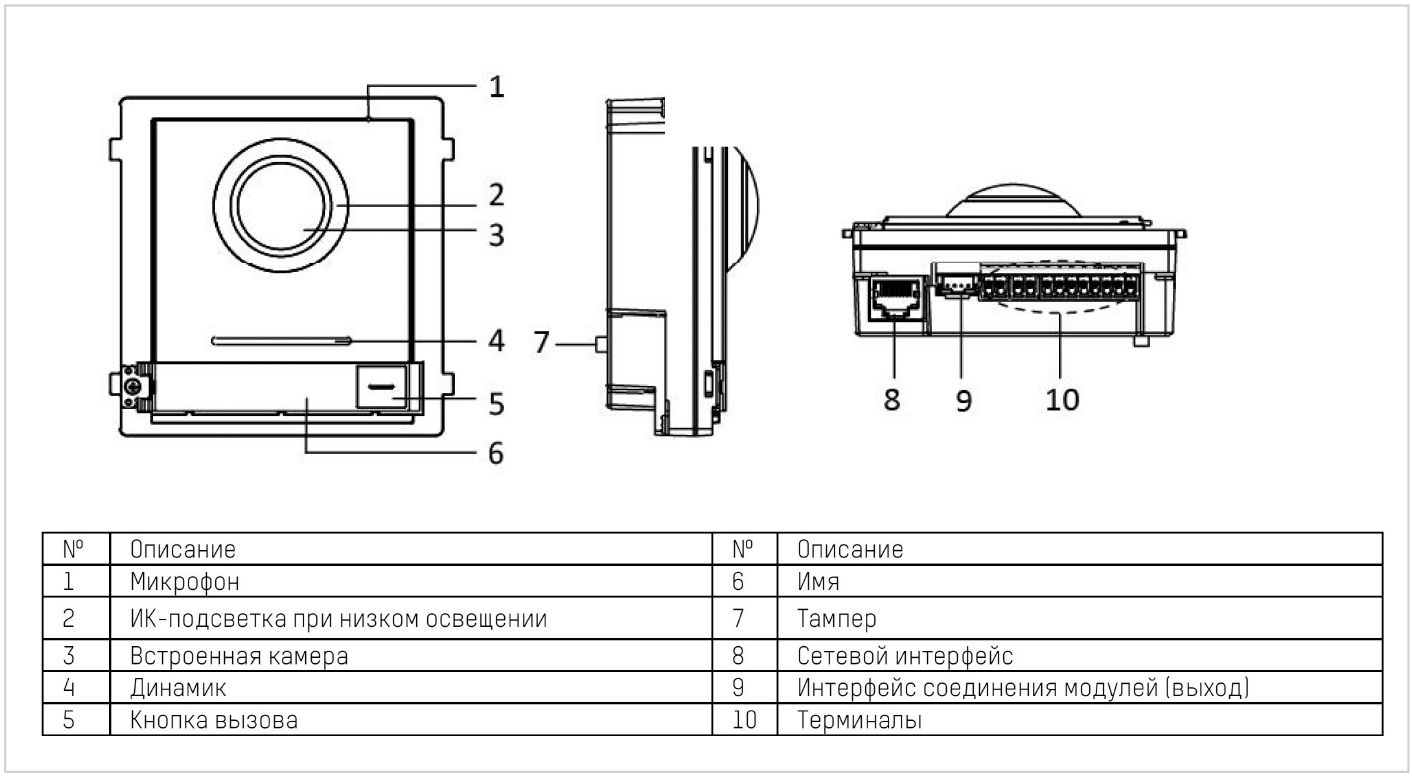

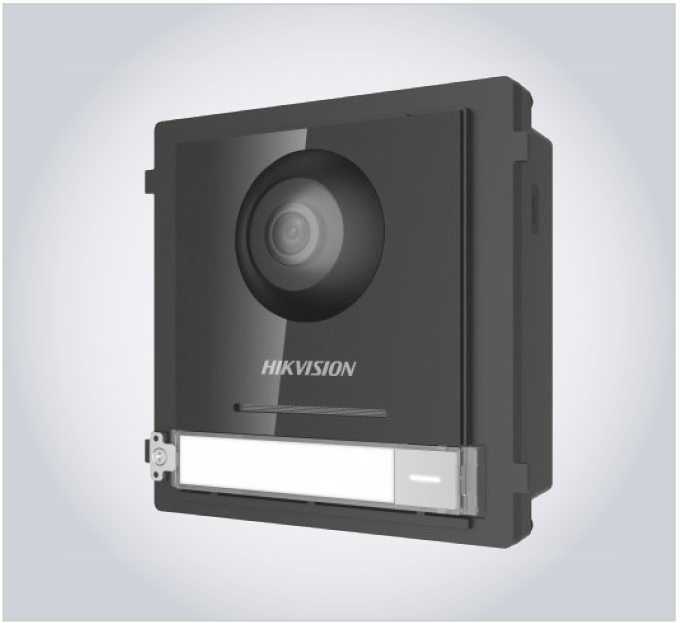

На рис. 2 представлен видеомодуль HikVision DS-KD8003-IME1. Это вызывная панель c ИК-подсветкой и объективом типа Fisheye с условным разрешением 2 Мп (1920×1080), угол обзора по горизонтали 180°, вертикали 96°. Имеет функции контроля доступа, WDR – нейтрализация влияния перепадов уровня освещённости на качество изображения, BLC – компенсация фоновой засветки, подавление шума и эхо-сигнала DNR, компрессионное сжатие видео H264. Стабильно работает в диапазоне температур от –40 до +60°C, пыле- и влагозащита соответствуют стандарту IP65. Модуль имеет механическую кнопку вызова, вырабатывает сигнал тревоги при попытке взлома корпуса, имеет микрофон и динамическую голову для аудиосвязи, уверенно работает при ограниченном освещении. Модель Hikvision DS-KD8003-IME1 для сборной вызывной панели поддерживает подключение до 8 дополнительных модулей или работает как самостоятельное устройство. Имеется поддержка сетевых протоколов TCP/IP, RTSP, SIP. Для сокращения нагрузки на сеть реализована двух-потоковая трансляция видеосигнала. Процессор High-Performance Embedded SOCProcessor, ОС Linux. Cпецификация модуля HikVision DS-KD8003-IME1(B)/Surface представлена на рис. 3.
Системные параметры вызывной панели DS-KD8003-IME1 со встроенным микропроцессором представлены в табл. 1.

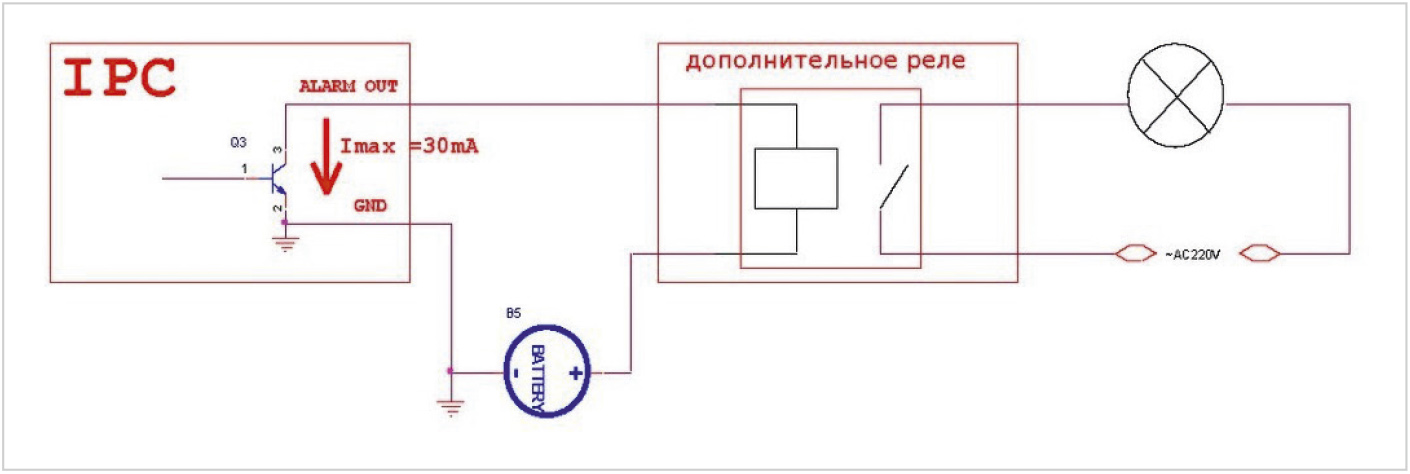

Функциональность устройства такова, что возможно управление двумя электромеханическими замками. Выходной ток до 1 А. Казалось бы – что в этом удивительного? Но… таким образом в автоматическом режиме реализовано управление шлагбаумом с помощью контактов «тревожный выход». На рис. 4 представлена схема подключения оконечного узла, коммутирующего устройство нагрузки.

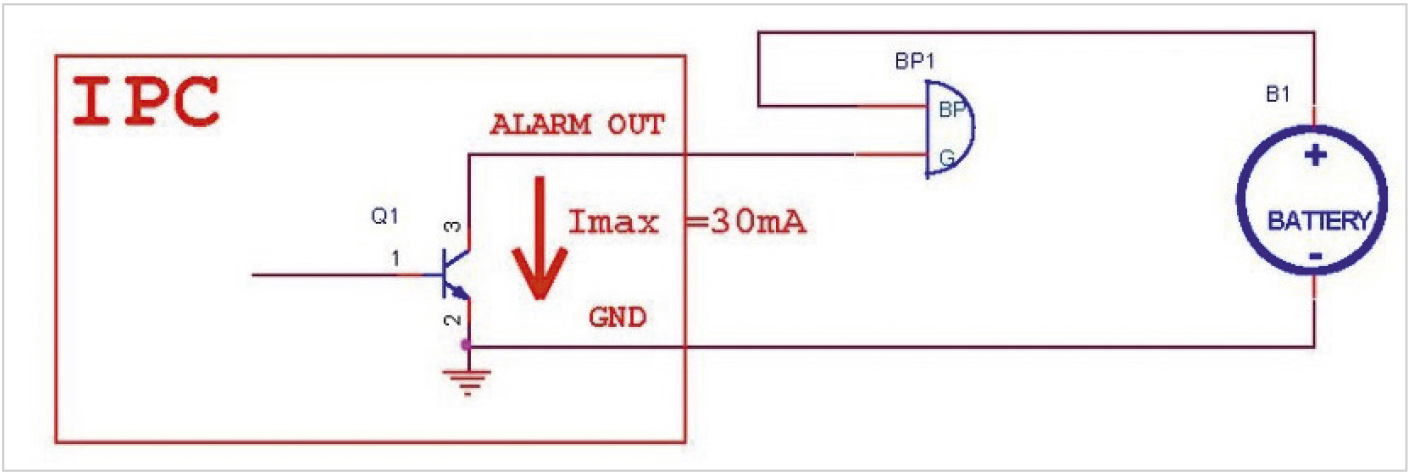

Практически алгоритм работы таков: автомобиль подъезжает, затем с помощью видеокартинки, полученной от модуля, сервер распознаёт номер, сверяет с БД, формирует сигнал на тревожный выход – открывается шлагбаум [9]. Для маломощных звуковых или светодиодных сигнализатор схема подключения выходного каскада модуля может иметь вид, представленный на рис. 5.
Это иллюстрация коммутации выходных сигналов модулей видеоизображения и взаимодействия портативных IT-терминалов TFR50-202 с вызывными панелями DS03M, TFR70-210, TFR80-210 с вызывными панелями DKS15102. Подробнее об этом в [5] и [6].

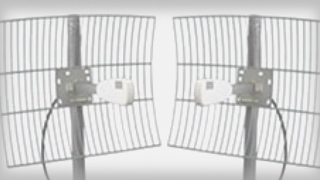

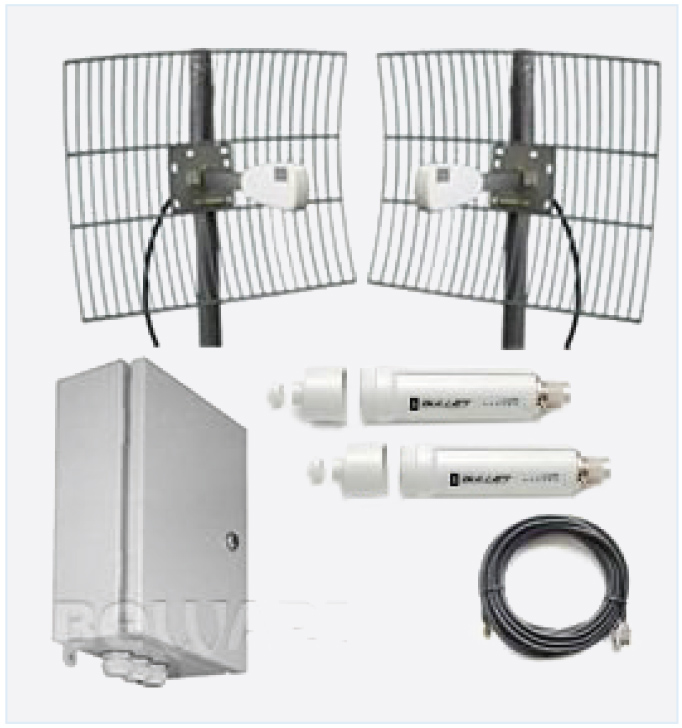

Систему передачи видеосигнала через Wi-Fi рассмотрим на примере BR-20-8. Возможно подключение до 7 IP-камер или видеосерверов. Дальность действия до 20 км – при благоприятных условиях. На рис. 6 представлен вид системы BR-20-8.
Оборудование обеспечивает подключение до 7 IP-видеокамер или видеосерверов в радиусе покрытия Wi-Fi до 20 км (в зоне прямой видимости). Такие параметры, как условная защита сетевой информации WPA2 (AES), поддержка Half/Full duplex (10/100 Мбит/с) с автоопределением скорости (10/100M), коэффициентом усиления антенны 27 dBi и питание точки доступа через кабель Ethernet до 25 м, делают систему привлекательной для случаев, не требующих особой надёжности [4].
Комплексы передачи видеосигнала работают в режимах «точка-точка» и при подключении нескольких, как правило, уличных видеокамер. Кроме рассмотренной на примере модели сопоставимыми характеристиками и ограничениями обладают BR-20, BR-025, BR-025-8 и др. На практике точка доступа уличного исполнения с антенной подключается к электромонтажному шкафу кабелем «витая пара» длиной 25 м, а видеокамеры – кабелем Ethernet длиной до 100 м. Длина кабеля Ethernet, по которому осуществляется передача данных к точке доступа и её питание, также 25 м. При этом источник питания должен располагаться в отапливаемом помещении, ибо имеет исполнение, рассчитанное производителем для температур не ниже –5°С, либо в специальных шкафах для уличного исполнения с термокомпенсацией. Тем не менее при наличии электромонтажного шкафа уличного исполнения со степенью защиты IP54 и диапазоном эксплуатационных температур от –40 до 50°C (ограничения только по параметрам видеокамер), система BR-20-8 обеспечивает передачу данных в суровых погодных условиях.
Цифровой метод передачи данных позволяет лучше защитить информацию от несанкционированного доступа, а также даёт лучшую помехозащищённость видеосигнала по сравнению с аналоговыми передатчиками. Система BR-20-8 и аналогичные функционирует в режиме «прозрачный мост», где IP-камеры доступны по паролю. Антенны с усилением 27 dBi обеспечивают диаграмму направленности 6°.
Когда в условиях, некритичным к безопасности, нужно обеспечить видеонаблюдение на удалённом объекте, к примеру, на трансформаторных и газовых подстанциях, стройплощадках, возможно использовать Wi-Fi, так как специально прокладывать другие линии связи нерентабельно или невозможно. В случае с рассмотренной выше системой передачи данных обязательным условием является наличие прямой видимости между точками установки антенн. Управление производится через веб-интерфейс, что позволяет обеспечить удобство настройки и администрирования.
Что касается передачи аналогового сигнала по витой паре или коаксиальному кабелю – это анахронизм эпохи. Тем не менее аналоговые системы видеонаблюдения разработчиками не забыты. От качества кабеля зависит максимальное расстояние уверенной передачи сигнала (без потерь), без специального оборудования усиления – конвертеров расстояние не превышает 400 м. А при использовании кабелей типа RG-6 максимальное расстояние при тех же равных условиях составит не более 100 м. Увеличение максимального расстояния передачи видеосигнала без оцифровки по проводной технологии с помощью одно- и многоканальных конвертеров обеспечит дальность трансляции до 3 км. Одно из бюджетных решений, но не самое надёжное. Анахронизмом также является решение использования подвесных телефонных линий с модулями грозовой защиты портов, необходимых во избежание повреждения оборудования. Тем не менее в некоторых регионах, удалённых от цивилизации, и такое ещё можно встретить.

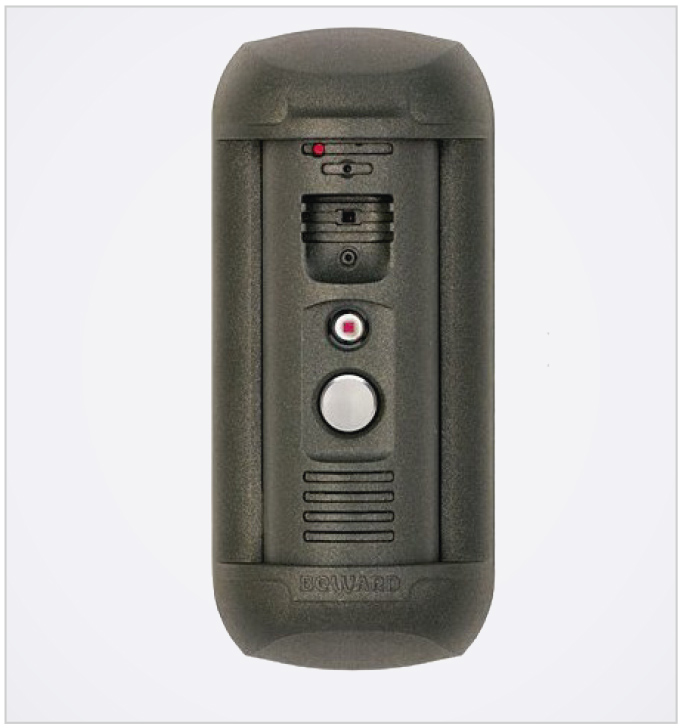

И совсем другое дело – системы передачи видеосигнала, IP-камеры и вызывные панели в проекте «безопасный регион, город, подъезд, дом» [7]. Рассмотрим вызывную панель DS91406M с поддержкой SIP-протокола, внешний вид которой представлен на рис. 7.
Устройство в антивандальном корпусе степени IK08, класс пылевлагозащиты IP66, обеспечивает подключение к телефонной IP-сети, работа по SIP-протоколу, то есть подключение к SIP-клиентам через Интернет без статических IP-адресов. Программный WDR, работа в беспроводном режиме PoE IEEE 802.3 af (Class 0), End-Span, Mid-Span. Уверенная эксплуатация в диапазоне температур от –45…+50°С, интеллектуальная ИК-подсветка (Smart IR), дальность действия до 10 м, управление вызывной панелью с ПК, ноутбука или мобильного устройства делает устройство современным и перспективным. Среди других решений возможна передача сигналов SOS со станций экстренного вызова в ситуационные центры (в рамках программ «безопасный город») [7]; на режимных объектах – использование инфраструктуры для аудиосвязи домофон-домофон. Но есть любопытные особенности таких систем.
Условно открытый SIP-протокол создан для интеграции IP-домофона в IP-сеть. Так, SIP-видеодомофон BEWARD DS91406M можно подключить к SIP-совместимым устройствам других производителей (SIP-домофоны, IP-телефоны, IP-видеофоны, SIP-мониторы, IP-трубки, SIP-софтфоны, мобильные SIP-клиенты для различных платформ). Причем IP-домофон может работать через IP-АТС или связываться с другим SIP-устройством напрямую. 1,3 Мп сенсор объектива SONY Exmor, созданный по технологии цифрового шумоподавления 2D/3DNR, казалось бы, мал, однако обеспечивает относительно хорошую детализацию изображения и обладает хорошей чувствительностью в условия недостаточной освещённости (0,01 лк (день) / 0,001 лк (ночь)). Для наблюдения в условиях ограниченного освещения и даже в кромешной тьме, когда и афроамериканец (негр) может случайно укусить себя за палец при гастрономическом потреблении сникерса, в вызывной панели предусмотрены электромеханический ИК-фильтр и встроенная интеллектуальная ИК-подсветка (Smart IR) с дальностью действия до 10 м. Мощный ИК-светодиод, созданный по новейшей технологии, заменяет по ресурсу работы 15 типичных, в сравнении с ними отличается высокой стабильностью параметров. Встроенная динамическая головка и микрофон, а также аппаратная обработка аудиосигнала и система эхоподавления WDR обеспечивает качественную аудиосвязь – чёткий распознаваемый звук. На рис. 8 представлена конструктивная схема подключения элементов аудиосвязи.
Особенности подключения: при сопротивлении динамической головки 16 Ом мощность 20 мВт, сопротивление входной цепи микрофонного капсюля 10 кОм. Включение дополнительного микрофона нежелательно: ухудшается чувствительность и возникают шумы.
Итак, с поддержкой SIP-протокола устройство идентифицируется в существующей локальной IP-сети без использования дополнительных приложений, кабелей и оборудования, а может быть также просто внедрён в масштабную территориально-распределённую систему, так как количество SIP-устройств в одной сети не ограничено. Отсюда ясно, устройство DS91406M востребовано для проектов «Безопасный город». Практика использования подобных устройств с доступом к ним из условного «центра обеспечения безопасности», связанного с органами защиты правопорядка и разведки, распространена и в правовом поле. Если вспомнить нашумевшую историю с московским журналистом Иваном Голуновым, то в одном из телесюжетов (в то время) промелькнула невесть как попавшая на ТВ видеозапись подхода объекта с рюкзаком (весьма похожего на Ивана) к домофону, его идентификация в системе СКУД дома RFID-меткой и проход в парадную. Таким образом, ясно, что доступ к системе SIP может иметь широкий круг лиц, как в реальном времени, так и «в записи», и не всегда они подконтрольны гражданам, обывателям. Это знание не только возможностей электронных устройств видеоконтроля, и их возможного применения не будет лишним и для разработчика РЭА.

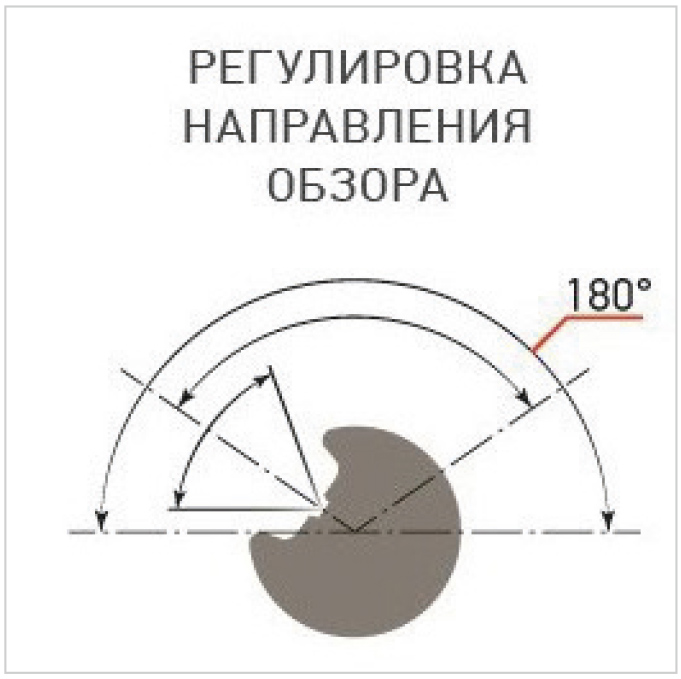

Для обеспечения обзора с видеокамеры домофона объектив DS91406M легко направить на объект наблюдения. Эта возможность проиллюстрирована на рис. 9.
Устойчивость к внешней среде определяется антивандальным и пылезащищённым корпусом и возможностью уверенной работы в диапазоне температур от –45 до +50°C. Вызывную панель DS91406M, поддерживающую распространённые среди разработчиков сетевые протоколы, можно интегрировать в состав системы безопасности и контролировать как IP-камеру с функционалом записи звука и видео, как постоянно, так и требованию – нажатию кнопки вызова или детектирования движения.
Сопоставимыми характеристиками обладают модели DSN23215PS, DSN85017P-FC1, DS85006MP, DS85006MP-3L и др. Видеодомофоны DS-KH6320-(W)TE1, DS-KH8350-(W)TE1, DS-KH8520-(W)TE1 и вызывные панели (V серия) DS-KV6113-(W)PE1, DS-KV8X13-WME1 и дверной звонок DS-KV6103-PE1, модульная вызывная панель DS-KD8003-IME1 принадлежит ко второму поколению (современные) устройств разработки 2017-2021 гг. Первое поколение устройств и элементов домофонов представлено моделями DS-KH6210, DS-KH6310-(W,L), DS-KH8301-(WT), DS-KH8300-T, вызывные панели (V серия): DS-KV8X02-IM, DS-KV8102-VP(IP), абонентскими вызывными панели (D серия) DS-KD3002-VM, DS-KD8002-VM, DS-KD8102-V [10].

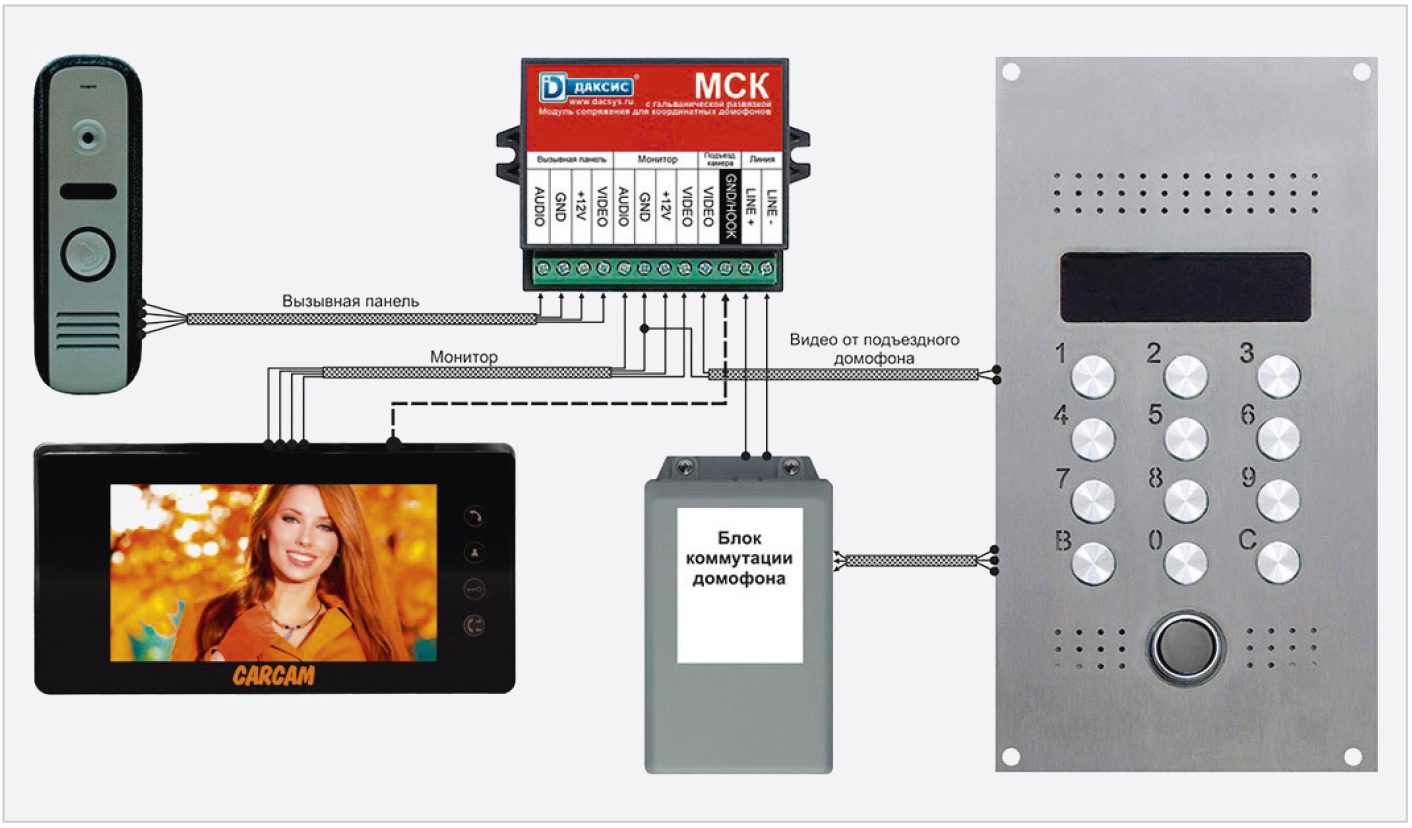

Взаимодействие вызывного модуля и мультиабонентской панели представлено на рис. 10.
Устройство для стабильной работы в диапазоне температур от –50 до +60°С с фальш-объективом даёт возможность замены модулей видеоизображения, которые рассмотрены в первой части статьи, без снятия и разборки домофона. Разрешение видеокамеры 1,3 Мп. Поддержка доступа в формате RFID Mifare до 8500 RFID ключей. Дуплексная передача сигнала аудио с поддержкой 9999 абонентов – при этом 5 направлений вызова на одного абонента. Поддержка протокола SIPv2. ИК-подсветка до 10 м. Морозоустойчивый 8-символьный светодиодный дисплей и возможность подключения дополнительной двери и считывателя Wiegand для неё. Важно, что 8-символьный светодиодный дисплей с адаптивной яркостью свечения отображает информацию без задержек при температуре до –50°C, на что не способны дисплеи, выполненные по типовой ЖК-технологии. Управление/открытие двери обеспечено по индивидуальному коду абонента, равно как и регистрация RFID ключа по тому же индивидуальному принципу. Опционально видеодомофон обеспечит вызов через координатно-матричные аналоговые сети до 900 абонентов. Имеет резервное хранилище на 1500 кодов на случай прошивки либо перезагрузки IP-домофона. Готовность к отработке базового функционала через 1 с после подачи питания (доступ в подъезд, вызов на аналоговые трубки). Поддержка четырёхзначного номера абонента (до 9999) позволяет применять IP-домофон DKS850100 в гостиницах и в зданиях с большой этажностью. С помощью IP-домофона DKS850100, называемого также гибридным, возможно совершать вызовы на координатно-матричные аналоговые сети объёмом до 900 абонентов. Для этого нужно установить коммутатор ККМ-108 или ещё более современный. Всё это даёт возможность применять устройство как IP-камеру, не манкируя записью звука и видео постоянно, при вызове абонента, открытии двери или по сигналу датчика движения. Сопоставимыми характеристиками обладают модели DKS850174, DKS850962 и аналогичные.
Отсюда важно, чтобы элементы ПО отвечали современным вызовам времени. Основные компоненты серверной части ПО – RSM, CMS, SS и SMS.
CMS включает в себя следующие компоненты:
ПО для видеоконтроля позволяет выводить изображение с десятков (до 36) IP-камер на монитор при максимальном разрешении 2592×1944 (для мегапиксельных камер) и скорости отображения до 25 к/с. С оптимальной конфигурацией рабочего стола. Поддержка мониторов с широкоформатным разрешением – с диагональю от 19″ с отношением 16:9 и 16:10. Многоканальная «организация» видеоконтроля весьма удобна. Управление «купольными» PTZ-камерами с функцией поворота осуществляют при помощи как меню управления, так и мультимедийного джойстика. Популярный функционал: создание предустановленных позиций для конкретной видеокамеры; назначение созданных позиций кнопкам быстрого перехода; создание неограниченного числа обходов для каждой камеры; возможность задавать несколько одинаковых позиций в обходе; запуск обхода по умолчанию при старте ПО; переход в позицию или запуск обхода при тревоге по датчику; групповой запуск обходов всех PTZ-камер; задание действия PTZ-камере после вынужденной остановки – лишь некоторые из полезных разработчику функций. Так же реализуется и интеллектуальная работа оборудования при поступлении сигнала «тревога»: в автоматическом режиме обрабатываются тревожные события от IP-камер, IP-серверов с подключёнными периферийными датчиками (датчик открытия, разбития стекла, микроволновый датчик движения и др.). С последующей оперативной реакцией на возникновение тревожного события.
Доступный и интуитивно понятный интерфейс, наличие двустороннего аудиоканала с возможностью режима «конференция» по нажатию одной кнопки, а также фиксация в памяти – журнале событий обеспечивает улучшенный контроль за ними и действиями оператора. Тем не менее современное ПО отличается разграничением прав доступа и функционала «администратора» и «операторов», возможен монопольный режим работы приложения, при котором пользователь не получит доступ к «рабочему столу» операционной системы и её специальным возможностям. Так же разделяется запрет управления приложениями и камерами.
Версии x86 и x64 содержат одинаковый функционал, но, как правило, ПО в качестве приложения к оборудованию распространяется бесплатно, что нетрудно заменить на сайтах соответствующих компаний. Более того, часть приложений универсальны, таким образом, могут использоваться на серверах и с оборудованием разных производителей. В этом отношении конкуренции почти нет. Универсальность в части ПО заметна и в том, что выпускаются разные версии программ-установщиков, к примеру, full и lite, описанные в [6]. Версия lite – облегчённый установщик полнофункционального ПО. Версия full дополнительно содержит системные компоненты (.NET Framework и др.). Производитель рекомендует версию full использовать при первичной установке ПО и его обновлении, в остальных случаях – версию lite. На примере программы IP Visor x64 заметим, что выпускаются разные версии, соответственно под конфигурацию систем видеонаблюдения. Версия x64 имеет преимущество – ей доступен больший объём оперативной памяти ПК. Такое ПО стабильно работает с большим количеством камер, при получении видеопотоков в высоком разрешении или при использовании современных форматов кодирования видео (H.265). Наоборот, версия IP Visor x86 подходит для систем без Windows x64. Разумеется, все бесплатные приложения ПО имеют вполне понятные ограничения электронной (накопительной) памяти. Для приложений к Windows x86 доступно всего 4 ГБ оперативной памяти, что недостаточно для систем видеонаблюдения, состоящих из десятков видеокамер. Это та самая «ложка дёгтя», которая идёт приложением ко всему условно бесплатному. Впрочем, есть и бесплатные версии ПО, не имеющих таких ограничений, но их реклама не входит в задачи автора статьи. Профессиональный разработчик найдёт их самостоятельно.
Поддерживаемые операционные системы для современных систем: Windows 7 SP1, 8, 8.1, 10. Прекращение поддержки более старых версий ОС связано с желанием производителей следовать в ногу со временем и инициировать потребителей к смене оборудования. Обоснования этого посыла приведены в следующей статье.
Особое значение имеют сбор статистических данных в розничной торговле для повышения эффективности бизнеса и интегрированные в ПО интеллектуальные алгоритмы видеоанализа – обнаружение появившихся/исчезнувших предметов, трекинг движущихся объектов, подсчёт объектов, определение длины очереди, распознавание автомобильных номеров, «поиск» и распознавание лиц и др. сценарии реакции системы на фиксируемые события.
Будущее наше не так уж туманно, как можно предположить на первый взгляд, и новейшие устройства, определяющие по видеоизображению лица персональные данные человека, существуют. Но пока в ограниченном, несерийном качестве. Широко не используются в быту, хотя есть к тому техническая возможность. Проблема специализированного (ограниченного) применения таких электронных систем на базе компонентов, рассмотренных в статье, банальна. Есть существенные риски, связанные с невозможностью или нежеланием уполномоченных структур открыть посредством облачных хранилищ полный доступ к базе данных лиц, обнаруженных видеокамерами или давших добровольное согласие на включение самих себя в такие БД. Хотя применение локальных баз данных, к примеру, созданных самим пользователем для организации автоматизированного доступа к подконтрольные ему помещения, вполне возможно – с соблюдением требований законодательства о защите персональных данных, то есть на добровольной основе лиц, желающих попасть в такую БД. На рис. 12 представлена иллюстрация СКУД будущего – видеодомофона «завтрашнего дня».
С помощью ПО, определяющего человека по видеокартинке, открываются его персональные данные и индицируются на дисплее устройства. Тот, «к которому пришли», без утомительного поиска информации, в автоматическом режиме реального времени получает текстовую (и голосовую – возможны разные формы) информацию о людях, заявивших право на доступ или общение. На основе информации первый принимает решение о качестве, продолжительности коммуникации, отказе или разрешении доступа. Излишним будет напомнить, что соответственным образом обученная с помощью искусственного интеллекта система – прообраз современной СКУД – может автоматически пропускать или запрещать доступ конкретным людям на основании полученного (сканированного) изображения и оперативной информации сервера; данных, находящихся в облачном хранилище.
