Синхронная запись АЧХ поля атмосфериков на разнесённых по широте авроральных обсерваториях (экспериментальные данные)

Введение

Изучение физики атмосферы остается актуальным и в наши дни, поскольку всегда имеется потребность в корректировке физической модели ионосферы с использованием оперативно получаемых экспериментальных данных. Любая модель ионосферы не может охватить и предсказать всех факторов, влияющих на состояние плазмы, вызванных вспышками на Солнце.

Интерес к данному исследованию объясняется тем, что изменения интенсивности солнечного ветра, связанные со вспышками на Солнце, являются главной причиной появления основных геофизических явлений. Три вида солнечного излучения (электромагнитное, протоны, низкоэнергичная плазма) особенно влияют на процессы в верхней атмосфере и приводят к возникновению различного вида геофизических явлений (внезапные ионосферные возмущения, магнитные бури, полярные сияния). Каждый из этих факторов по-разному воздействует на околоземное пространство (магнитосферу, ионосферу).

Причём полоса импульсного электромагнитного излучения простирается в широком диапазоне длин волн: от жёсткого рентгеновского излучения (10–9 см ) до километровых радиоволн (106 см). Время распространения указанных видов солнечного излучения до Земли соответственно составляет: 8,3 мин, несколько часов, 1–2 суток [3].

Состояние активности Солнца определялось по архивным данным X-Ray Flux геостационарного спутника GOES (Geostationary Operational Environmental Satellite) [4, 5]. Рентгеновские данные спутника GOES являются хорошим индикатором того, что солнечная буря двигается по направлению к Земле.

Приведена синхронная запись АЧХ поля атмосфериков, зарегистрированного на двух разнесённых по широте авроральных обсерваториях ПГИ: Ловозеро (Мурманская обл., 67,97°N/ 35,02°E) и Баренцбург (арх. Шпицберген, 78,08°N/ 14,22°E ) во время солнечных вспышек мощностью класса B и M [4].

Аппаратура

Данная работа является продолжением цикла работ, посвящённого применению программируемых аналоговых (AN221E04) и цифровых (PIC18F452) интегральных микросхем для разработки нестандартной геофизической аппаратуры.
Целесообразность применения ПАИС Anadigm обусловлена высокими техническими характеристиками [6]:

• низкий уровень собственных шумов (U_сш = 0,13 мкв/√гц), достигнутый из-за того, что внутренняя структура микросхемы выполнена по дифференциальной схеме;
• высокая точность обработки аналогового сигнала, которая обусловлена тем, что, в отличие от цифровых систем, где сигнал дискретен по времени и квантован по уровню, в дискретно-аналоговых системах сигнал дискретен только во времени;
• наличие на входах ПАИС anti-aliasing фильтров, которые устраняют эффект наложения спектра.

В данном эксперименте для приёма и частотного анализа п. а. на каждой обсерватории использовались два идентичных комплекта приёмно-регистрирующей аппаратуры.
Состав аппаратуры:

• два комплекта приемников ОНЧ-диапазона (400–7500 Гц) с ортогональной ориентацией входных рамочных антенн [7];
• последовательный анализатор спектра поля атмосфериков [2].

Ортогональная ориентация входных рамочных антенн даёт возможность оценить вклад каждой компоненты Hx, Hy в горизонтальную составляющую магнитного поля атмосфериков. Общий вид рамочных ОНЧ-антенн представлен на рис. 1.

Особенности построения последовательного анализатора спектра вызваны импульсным характером поля атмосфериков и широким динамическим диапазоном входных сигналов. Режим динамической реконфигурации, который предусмотрен в ПАИС Anadigm, позволяет программным способом менять структурную схему устройства и задавать его технические характеристики.

Это дало возможность путём включения подпрограммы «обнуления» уменьшить погрешность измерения амплитуды, вызванной эффектом «звона» фильтра при действии импульсного сигнала. Режим «обнуления» включается после записи каждой спектральной составляющей п. а.

Структура построения аппаратуры позволяет легко тиражировать её с идентичными параметрами и тем самым имеется возможность для организации сети геофизических наблюдений.

Экспериментальные данные

Для того чтобы идентифицировать влияние различных факторов воздействия солнечной вспышки (электромагнитный импульс, поток космических лучей, корональные выбросы) на состояние нижней ионосферы Земли, рассмотрен случай двух солнечных вспышек разного класса (B, M) на фоне спокойного состояния Солнца (09.11.2021).

В связи с тем, что задержка реакции ионосферы на солнечную вспышку зависит от фактора воздействия и составляет от несколько минут (электромагнитный импульс) до трёх суток (корональный выброс), будут рассмотрены АХЧ поля атмосфериков в различных временны́х масштабах.

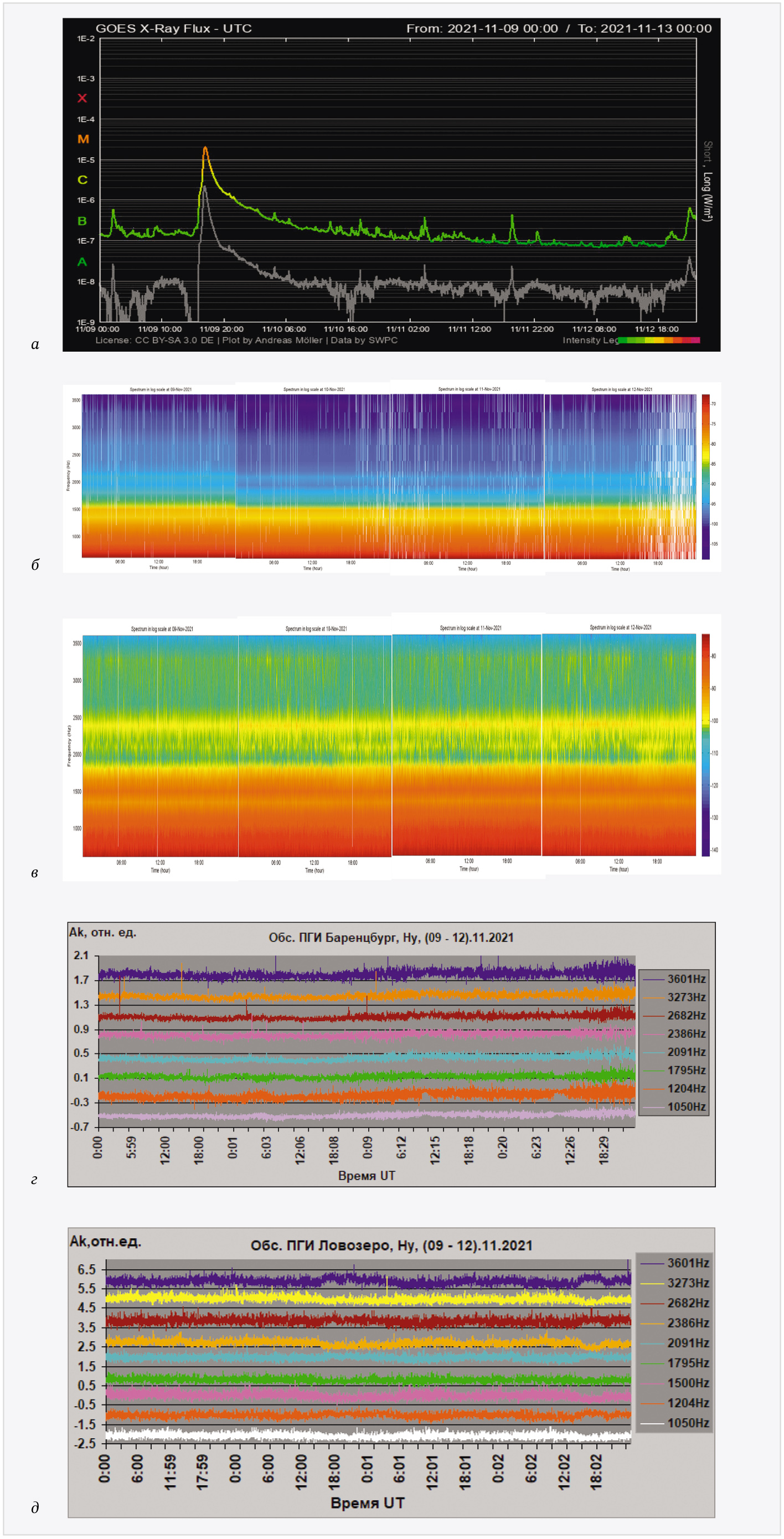

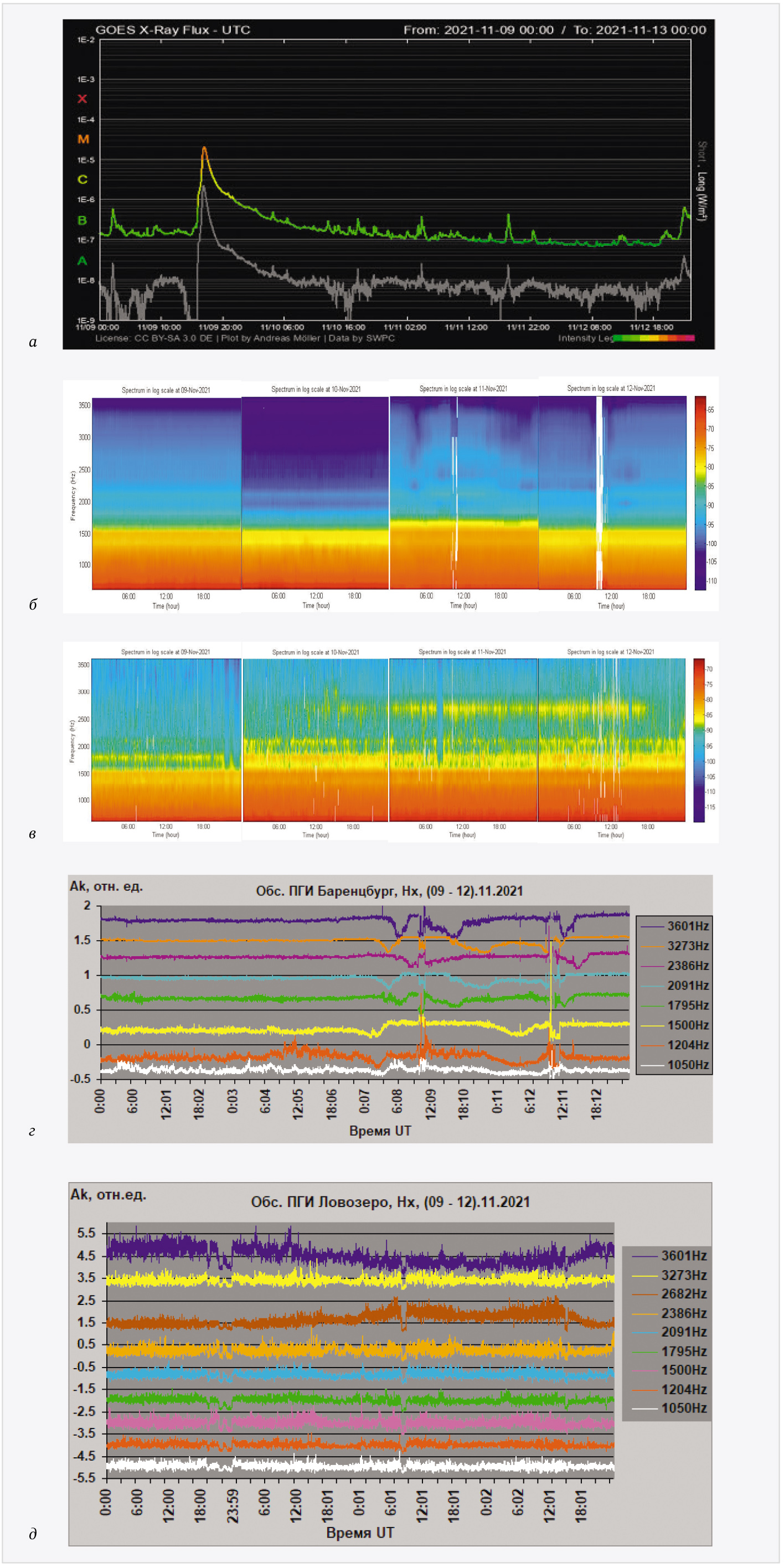

На рис. 2, 3 представлена 4-суточная (09.11.2021–12.11.2021) синхронная запись X-Ray Flux (GOES) и АЧХ поля атмосфериков (п. а.) раздельно по компонентам Hx (рис. 1), Hy (рис. 2), одновременно зарегистрированных на двух обсерваториях в период солнечных вспышек мощностью класса B [(02:00) 09.11.2021] и M [(15:20) 09.11.2021].


В связи с широким динамическим диапазоном спектральных составляющих сигнала п. а. в полосе частот ∆F = (0,6–3,6) кГц и для лучшей наглядности вариации амплитуды каналов на графиках АЧХ представлены в относительных единицах. Белые полосы на сонограммах (рис. 1в, 2б) означают отсутствие данных в представленный момент времени.

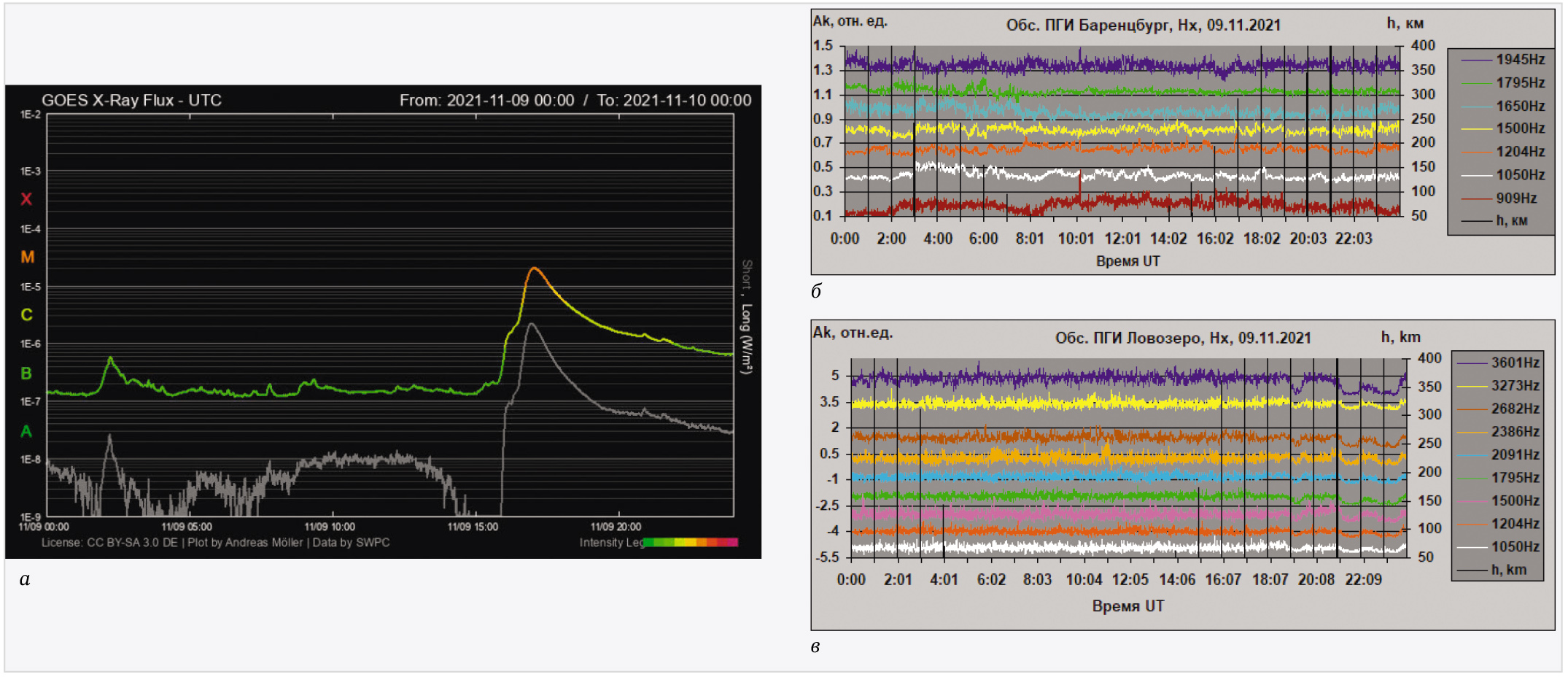

На рис. 4 представлена суточная (09.11.2021) синхронная запись GOES X-Ray Flux и АЧХ компонентов Hx поля атмосфериков, одновременно зарегистрированных на двух обсерваториях ПГИ в период солнечных вспышек мощностью класса B [(02:00) 09.11] и M [(15:20) 09.11] 2021 г.

Анализ представленных характеристик показал широтную зависимость АЧХ поля атмосфериков при действии солнечной вспышки, что подтверждает сложную конфигурацию магнитного поля околоземного космического пространства (области как замкнутых, так и разомкнутых силовых линий). Наличие области полярного каспа (широты 75–80°), где интенсивность геомагнитного поля очень низкая, подтверждено регистрацией возмущения п. а. только на обс. ПГИ Баренцбург (рис. 3б), как результата воздействия солнечной вспышки класса B (6×10-7 W∕m²).

Отсутствие временно́й задержки между солнечной вспышкой и возмущением п. а. в виде девиации критической частоты волновода Земля-ионосфера [(909–1500) Гц], а также то, что область наблюдения находилась в тени Солнца, даёт основание считать, что фактором воздействия солнечного излучения является электромагнитный поток.

Результаты первичной обработки экспериментальных данных показали, что вариации АЧХ поля атмосфериков могут стать дополнительным индикатором состояния солнечной активности и солнечных вспышек.
