В современной электронной технике питание от аккумуляторных батарей используют практически все переносные электронные устройства. Батареи служат источником энергии также в системах бесперебойного питания в крупных стационарных электроустановках. Кроме того, все электромобили используют тяговые аккумуляторные батареи (АКБ) для питания электропривода. АКБ должны обладать необходимой удельной мощностью (Вт/кг), чтобы иметь возможность выдавать ток, достаточный для достижения скоростных характеристик электромобиля. Им также требуется иметь высокую удельную энергию (Втч/кг), необходимую для достижения большей продолжительности работы или дальности поездки.
Большинство современных АКБ используют литий-ионные элементы и имеют рабочий диапазон температур от +15 до +35°C, при котором обеспечиваются максимальная эффективность и ёмкость.

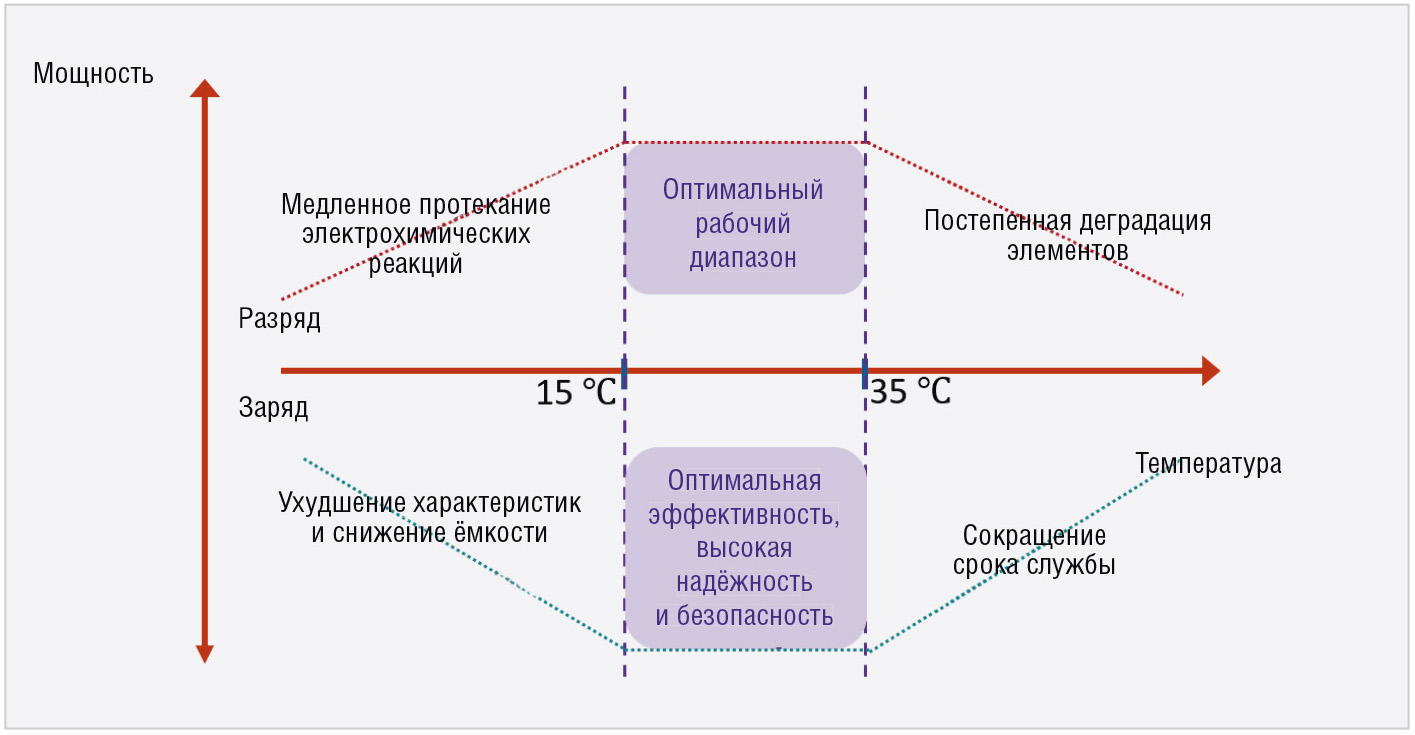

На приведённом на рис. 1 графике зависимости мощности от температуры показаны предельные значения мощности для литий-ионного элемента, модуля или батареи в диапазоне температур. Интервал от +15 до +35°C является оптимальным рабочим диапазоном, при котором АКБ достигают максимальной производительности.
В этом диапазоне температур обеспечивается самая эффективная, надёжная и безопасная работа батарей.
Система сбора данных (DAQ) является одним из самых универсальных инструментов для измерения температуры отдельного объекта или нескольких объектов. Система сбора данных может контролировать температуру в нескольких точках аккумуляторной батареи изделия. В процессе разработки изделия, как правило, сначала тестируются отдельные функциональные блоки схемы, а затем проверяются все блоки, интегрированные в схему. Лабораторное тестирование аккумуляторных батарей и систем питания проводится на ранних стадиях проектирования изделия с использованием нескольких стандартных лабораторных приборов.
Систему сбора данных можно использовать для контроля температуры в нескольких точках системы питания изделия. Также необходимы источник питания постоянного тока для заряда и электронная нагрузка постоянного тока для разряда АКБ.

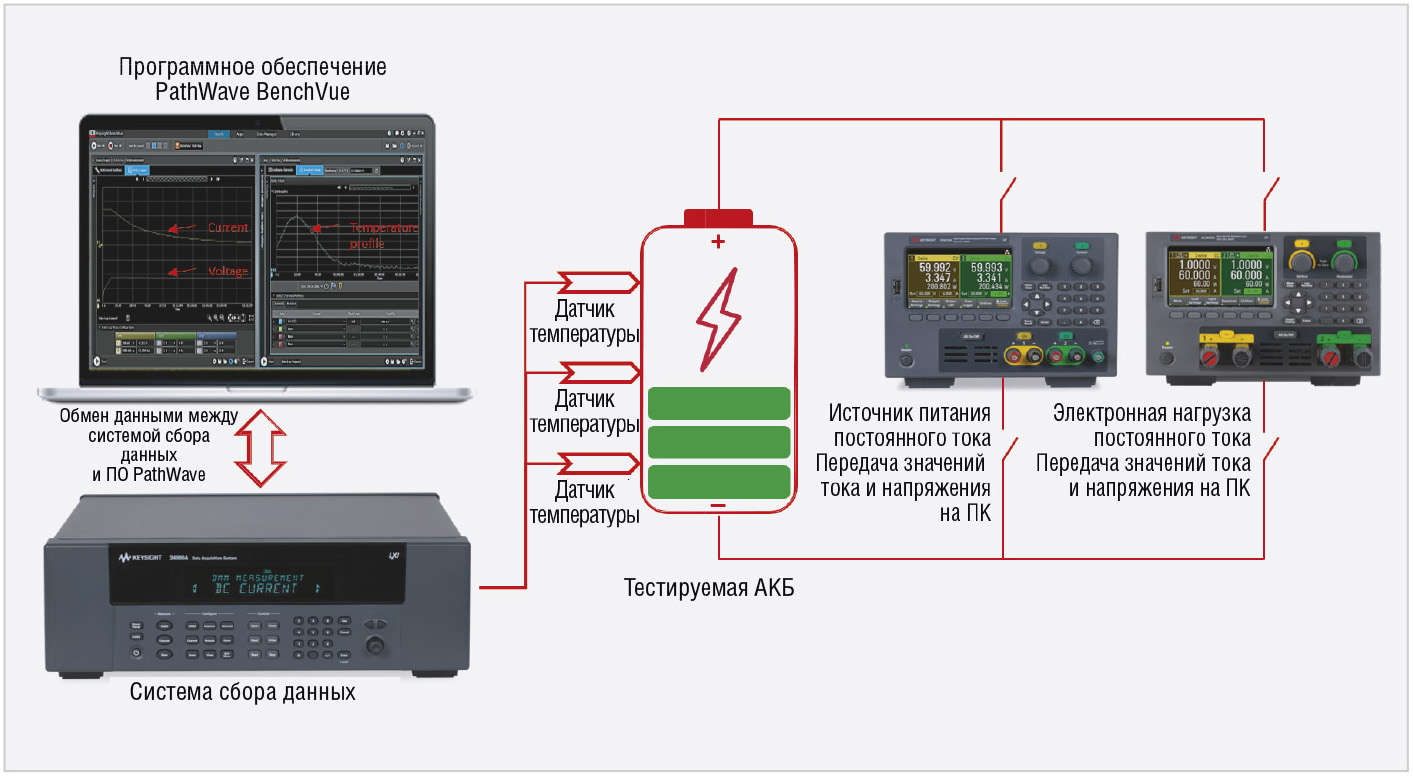

На рис. 2 показана общая схема измерений с системой сбора данных. Если у вас есть двухквадрантный источник питания постоянного тока, который может подавать и потреблять ток, то им можно заменить отдельный источник питания и электронную нагрузку постоянного тока.

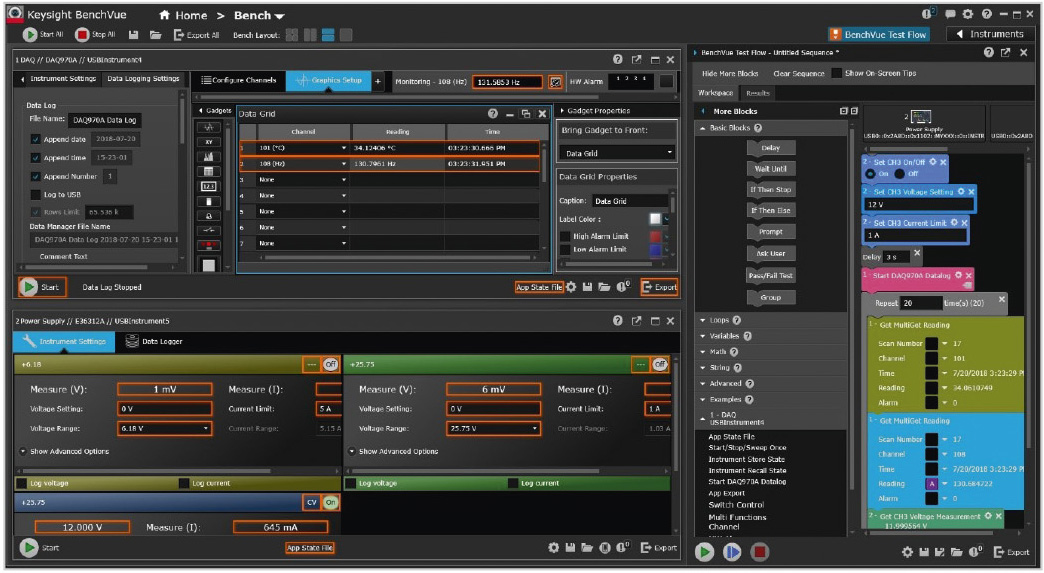

На рис. 3 показан вид программного интерфейса ПО сбора данных для ПК, которое дополняет аппаратную систему сбора данных для повышения производительности.
Используя такое приложение, можно быстро настроить и выполнить тесты и быстрее получить результаты. Многие прикладные программы для работы с данными на ПК позволяют графически создавать автоматизированные тесты, что значительно сокращает время разработки тестов. Программное обеспечение предоставляет графический интерфейс для интуитивно понятной настройки прибора, создания последовательности измерений и взаимодействия с несколькими приборами, помогая вам создавать собственный полностью автоматизированный тест.
Показанное на рис. 3 программное обеспечение сбора данных позволяет:
Высокая гибкость измерительной схемы на основе лабораторных контрольно-измерительных приборов позволяет быстро найти неисправность и тщательно проверить проектируемую систему аккумуляторного питания. Однако если необходимо провести всесторонние и надёжные тесты для предварительных и основных испытаний на соответствие стандартам, используется специализированная система тестирования АКБ, которая поставляется со специальным программным обеспечением для централизованного управления испытаниями.
Для обеспечения достоверных и точных испытаний аккумуляторных элементов, модулей или батарей необходима специализированная система тестирования АКБ с надёжной поддержкой. Хорошая система тестирования батарей может выполнять настраиваемые параметрические и функциональные тесты, испытания старения и стойкости к факторам окружающей среды.

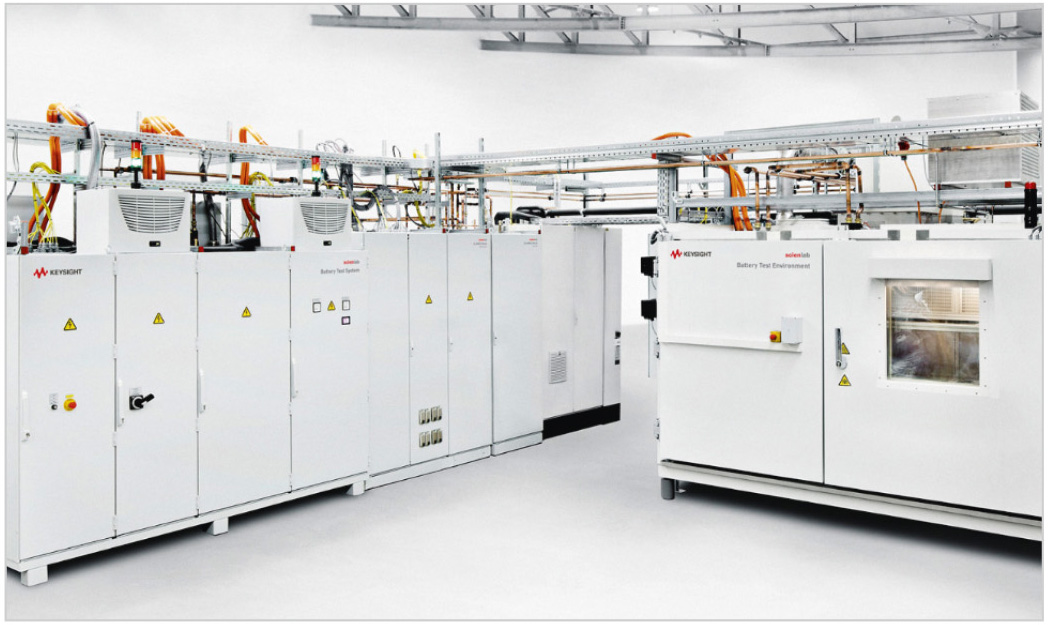

На рис. 4 показан пример специализированной системы тестирования батарей, которая масштабируется от отдельных автономных решений до полностью интегрированных испытательных систем и готовых к использованию испытательных лабораторий.
Показанная на рис. 4 система тестирования АКБ, например, масштабируется до 1000 В, ±2400 A и ±360 кВт. Масштабируемость — очень важный фактор для защиты инвестиций в контрольно-измерительное оборудование. Система тестирования батарей также должна быть гибкой и подходить для различных областей применения, таких как автомобильный транспорт, промышленное оборудование и другие крупные стационарные приложения.
Хорошая система тестирования батарей поставляется с интегрированными испытательными средами для вашего тестируемого устройства (ТУ), такими как температурные и климатические камеры, системы кондиционирования для ТУ и стандартизированные интерфейсные системы для лёгкой интеграции с вашим ТУ. Также важно иметь встроенные средства безопасности и защиты, которые помогут избежать потенциально опасных ситуаций.
Кроме того, необходимо программное обеспечение централизованного управления отдельными или несколькими полностью интегрированными системами тестирования батарей для испытаний элементов, модулей и АКБ. Хорошее программное обеспечение системы централизованного тестирования батарей на основе веб-технологий также позволяет:
В конечном счёте ПО централизованного тестирования аккумуляторных батарей должно обеспечивать выполнение тестов на соответствие всем актуальным стандартам (например, Международной организации по стандартизации (ISO), Немецкого института по стандартизации (DIN EN) и Общества инженеров автомобильной промышленности (SAE)).
Контроль температуры батареи необходим на протяжении всего жизненного цикла системы питания. На ранних этапах проектирования изделия инженеры могут быстро устранить неполадки и проверить схемы систем батарейного питания с помощью лабораторных приборов, таких как система сбора данных в сочетании с источником питания постоянного тока с режимами источника и потребителя тока. Специализированное решение для тестирования АКБ становится неоценимым помощником в обеспечении комплексного, надёжного и масштабируемого средства испытаний на этапах измерения характеристик и оценки жизненного цикла изделия.
