Тестирование работы технологии «eSIM M2M»

Компании SIMCom Wireless Solutions и МТС провели тестирование по смене абонентских профилей на eSIM по технологии «eSIM M2M» посредством модулей сотовой связи SIM7500E­L1C, SIM7600E­H1CD, SIM7906E­PCIE, SIM7070G и др. (список будет обновляться). Также была достигнута договорённость о совместной работе по продвижению и поддержке технологии «eSIM M2M».

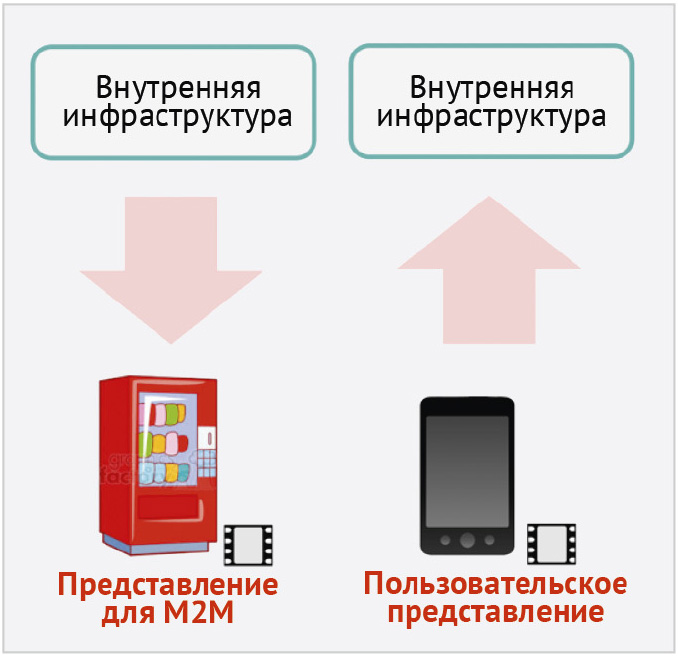

Под термином eSIM (embedded­SIM) подразумеваются две технологии, стандартизированные в GSMA: «eSIM M2M» [1] и «eSIM Consumer». Обе технологии позволяют удалённо загружать абонентский профиль (виртуальную SIM­карту) в память eSIM, но есть существенное отличие в том, как происходит инициализация загрузки абонентских профилей (см. рис. 1).

Технология «eSIM M2M» позволяет оператору загрузить абонентский профиль в оборудование по заявке абонента без его дальнейшего участия или какой­либо активности со стороны оборудования. Загрузка профиля, его активация и контроль состояния – всё на операторе связи, в отличие от технологии eSIM Consumer (смартфоны), где инициация загрузки абонентского профиля выполняется со стороны абонента вручную путём сканирования QR­кода, что невозможно сделать, если абонентским устройством является оборудование IoT/M2M, такое как счётчики, сигнализации, GPS/GLONASS­трекеры и т.д. (см. рис. 2).

Благодаря тому, что eSIM M2M не предполагает каких­либо действий со стороны оборудования, его программное обеспечение можно никак не модифицировать: всё, что нужно, – подать питание, включить модуль сотовой связи и не выключать его, пока не обновится профиль.

eSIM поставляются в основном в виде микросхем – так называемых «eSIM­чипов» (корпус MFF2). Преимущества такого форм­фактора очевидны и логичны для M2M/IoT­устройств:

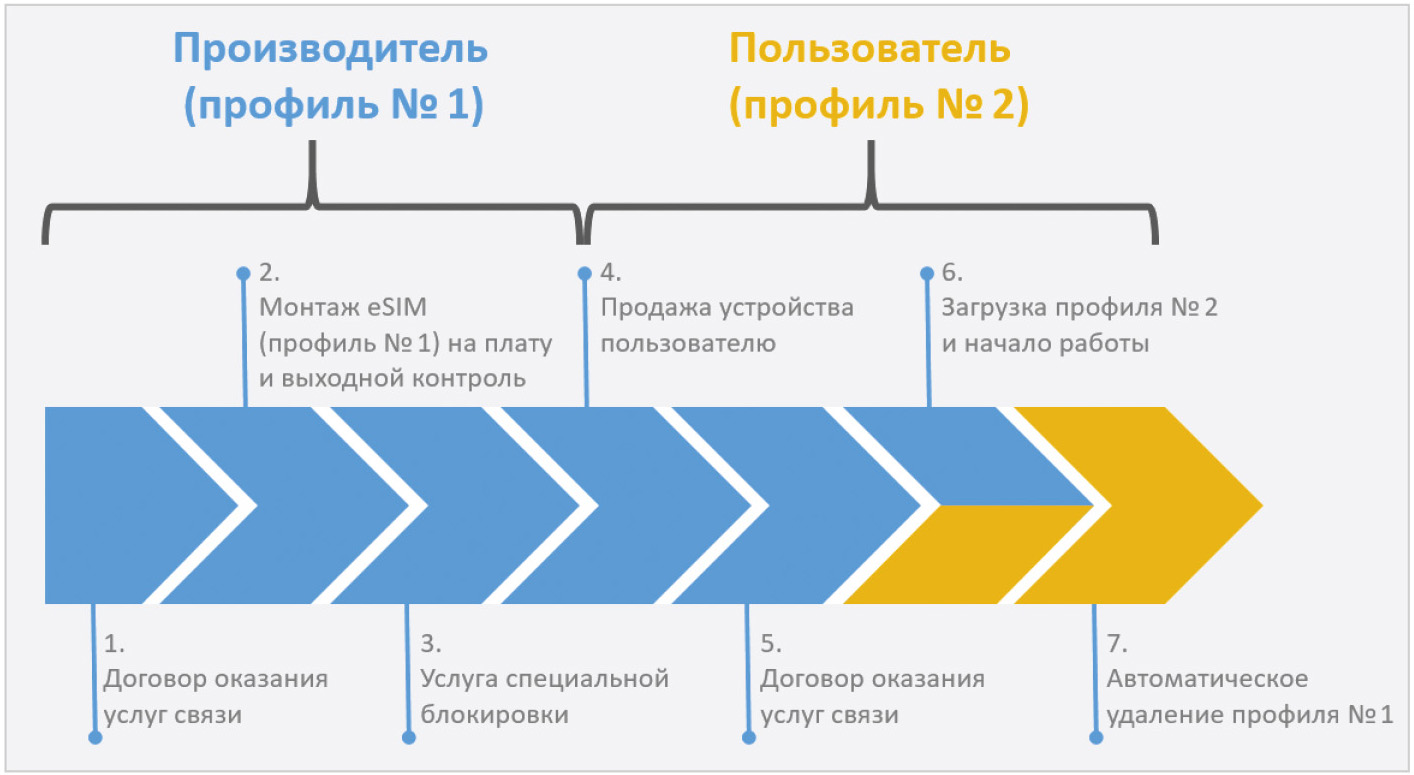

Для ясности надо сказать, что МТС уже много лет предлагает SIM­чипы для М2М рынка, но не стоит их путать с eSIM, так как в обычных SIM­чипах абонентский профиль жёстко записывается в память ещё на производстве. И в таком решении есть изъян: эти SIM­чипы на практике нереально переоформить на нового пользователя (см. рис. 3).

Сегодня для решения этой проблемы МТС предлагает «eSIM M2M». Производитель оборудования с «eSIM M2M» может заключить договор на оказание услуг связи, смонтировать eSIM на печатные платы устройств, провести тестирование и подключить бесплатную услугу специальной блокировки (остановка списания денег). На этом шаге производитель устройств может больше не беспокоиться о дебиторской задолженности перед оператором.

Далее конечный пользователь заключает с МТС договор на оказание услуг связи через персонального менеджера или форму обратной связи на сайте МТС, и оборудование с eSIM полностью готово к работе. На включённое устройство новый абонентский профиль загрузится автоматически, а первоначальный профиль спустя неделю будет исключён из договора производителя, а также будет удалён из eSIM.

Листинг 1
RDY   // Включение
+CPIN: READY
SMS DONE
PB DONE
AT+CPIN?
+CPIN: READY // eSIM готова
OK
AT+CICCID
+ICCID: 89701010069877052258     // CCID профиля №1
OK
AT+CREG=1
OK
AT+CGREG=1
OK
AT+CNMP=38   // Режим LTE Only
OK
AT+CPSI?
+CPSI: LTE,Online,250-01,0x4592,51328768,342,EUTRAN-BAND7,3200,3,3,-80,-922,-672,12     // Связь с сетью есть
OK
AT+COPS?
+COPS: 0,0,"MTS RUS MTS RUS",7
OK
      AT+CMGF=1    // Отправляем SMS с профиля №1
OK
AT+CSCS="GSM"
OK
AT+CSCA?
+CSCA: "+79168999100",145
OK
AT+CMGS="+7921*******"
>
Test SMS 1
+CMGS: 26    // SMS отправлен
OK
      +CREG: 0     // Произошла загрузка и активация профиля №2
+CGREG: 0
+CPIN: READY // eSIM готова
+CREG: 2
+CGREG: 2
SMS DONE
+CREG: 1     // Регистрация в сети
+CGREG: 1
AT+CPIN?
+CPIN: READY
OK
AT+CICCID
+ICCID: 89701010069877051805     // CCID профиля №2
OK
AT+CPSI?
+CPSI: LTE,Online,250-01,0x4592,51328768,342,EUTRAN-BAND7,3200,3,3,-168,-915,-577,14    // Связь с сетью есть
OK
AT+COPS?
+COPS: 0,0,"MTS RUS MTS RUS",7
OK
      AT+CMGF=1    // Отправляем SMS с профиля №2
OK
AT+CSCS="GSM"
OK
AT+CSCA?
+CSCA: "+79168999100",145
OK
AT+CMGS="+7921*******"
>
Test SMS 2
+CMGS: 0     // SMS отправлен
OK
      +CREG: 0     // Произошло удаление профиля №2 и активация профиля №1
+CGREG: 0
+CPIN: READY
+CREG: 2
+CGREG: 2
SMS DONE
+CREG: 1
+CGREG: 1
AT+CPIN?
+CPIN: READY
OK
AT+CICCID
+ICCID: 89701010069877052258     // CCID профиля №1
OK
AT+CPSI?
+CPSI: LTE,Online,250-01,0x4592,51328768,342,EUTRAN-BAND7,3200,3,3,-84,-914,-662,14     // Связь с сетью есть
OK
      AT+CMGS="+7921*******"     // // Отправляем SMS с профиля №1
>
Test SMS
+CMGS: 30    // SMS отправлен
OK

Более того, подобная схема смены абонентских профилей применима и при последующей перепродаже оборудования следующему B2B пользователю.

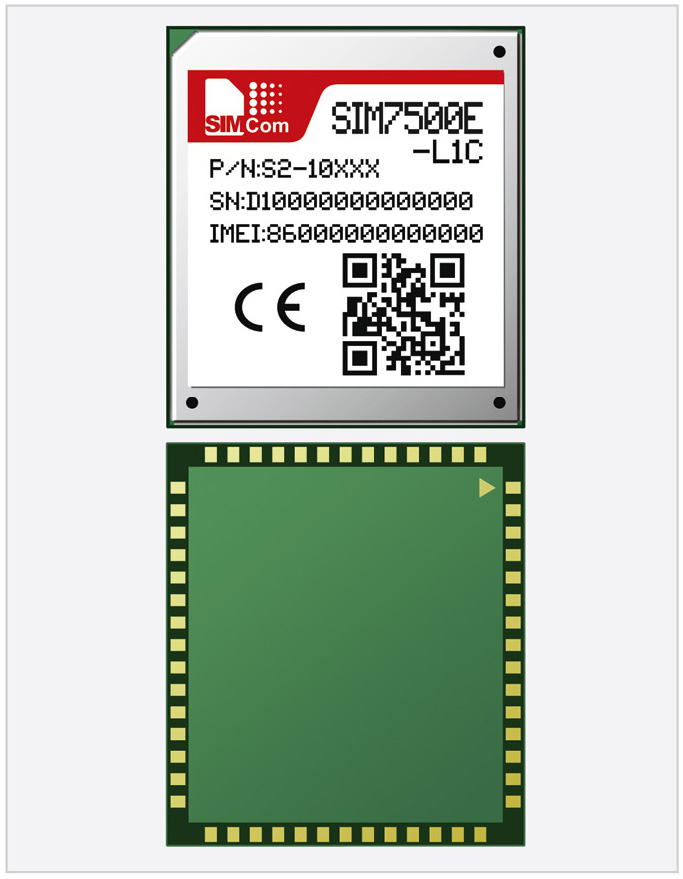

Как же работает смена профилей на практике? Всё очень просто, и это мы проиллюстрируем далее на примере АТ­лога (см. листинг 1) со стороны модуля сотовой связи SIM7500E­L1C (см. рис. 4).

Данный модуль может работать в сетях 2G, 3G и LTE. Тесты были проведены во всех режимах, и так как внешне разницы нет никакой, то ниже будет приведён только один АТ­лог. Во время тестов отправлялись SMS­сообщения для дополнительного контроля смены профилей и передавались произвольные пакетные данные (не отражено в приведённом логе).

Заключение

Важно понимать, что технология eSIM M2M – это весьма перспективное и заманчивое направление для M2M/IoT, и это шаг в сторону решений «одна eSIM – много операторов». Разработчики M2M/IoT­устройств могут сделать первые шаги в освоении eSIM M2M уже сегодня.

Литература

1. URL: https://www.gsma.com/esim/remote­sim­provisioning­for­machine­to­machine/.
