Мы живём в интересное время. Это целая эпоха цифровизации множества отраслей современного мира. Промышленность, сельское хозяйство, экономика и транспорт стремятся к автоматизации процессов. В электронике чётко соблюдаются основные принципы концепции «Индустрия 4.0». Именно скорость передачи данных, надёжность и безопасность являются основными маячками в электронных решениях современности. Все вычисления, производственные циклы, да и всё, что работает от электричества, начинается с разъёмов (коннекторов, соединителей), будь то подача питания или передача данных. И только после качественных соединений оборудование сможет выполнять свою работу. С 1996 года компания Weipu Electrical Appliance Co, Ltd занимается разработками и массовым производством разъёмов для различных сфер применения. Постоянное совершенствование продукции компании и широкое применение в промышленности показывают: разъёмы Weipu полностью соответствуют требованиям Индустрии 4.0. Weipu Connectors предлагает различные интерфейсы, выполненные с высоким качеством и абсолютной надёжностью, гарантирующие подключение к технологическим областям, где безопасность является важнейшим условием.
Очередным обновлением модельного ряда стала серия цилиндрических разъёмов – SA, которая является преемником серии SF. Серия SA, как и серия SF, имеет Push-pull (защёлкивающееся) соединение. Такой тип соединения, по сравнению с резьбовым, позволяет сократить временны′е затраты на включение/отключение до 10 раз (предусматривается более 500 циклов сочленения). Простота эксплуатации облегчает работу на высоте и в узких пространствах.
Защищённость от внешних факторов является крайне важным критерием при подключении. Степень защиты IP67 и температурный диапазон от –40°C до +85°C позволяют создать надёжное и гарантированное соединение кабель-кабель (линейное подключение) или кабель-блок в жёстких погодных условиях.
Разъёмы выполнены из анодированного алюминиевого сплава с различным цветовым покрытием. Базовым покрытием в данной серии является чёрный или серебристый цвет. Также можно заказать разъёмы в других цветовых гаммах: синий, зелёный, красный. Поскольку разъёмы могут использоваться как для передачи энергии, так и для передачи сигналов и данных, цветовое решение позволяет исключить ошибочное подключение разъёмов на оборудовании.
Разъёмы серии SA широко используются во многих высокотехнологичных областях, таких как медицинские приборы, высококачественное оборудование, испытательное и измерительное оборудование. Серия SA, в отличие от серии SF, выполнена из алюминиевого сплава, что позволило значительно уменьшить массу (примерно на 50% ) и расширить область применения данных разъёмов в сферах, где масса играет огромную роль, например, в переносном или летательном оборудовании.

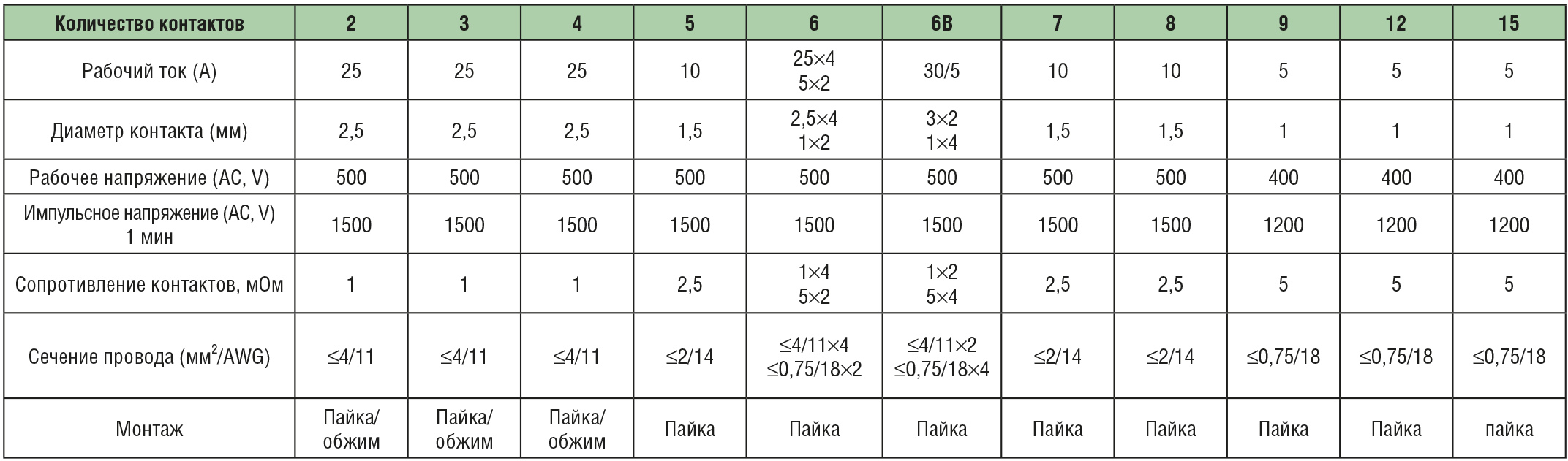

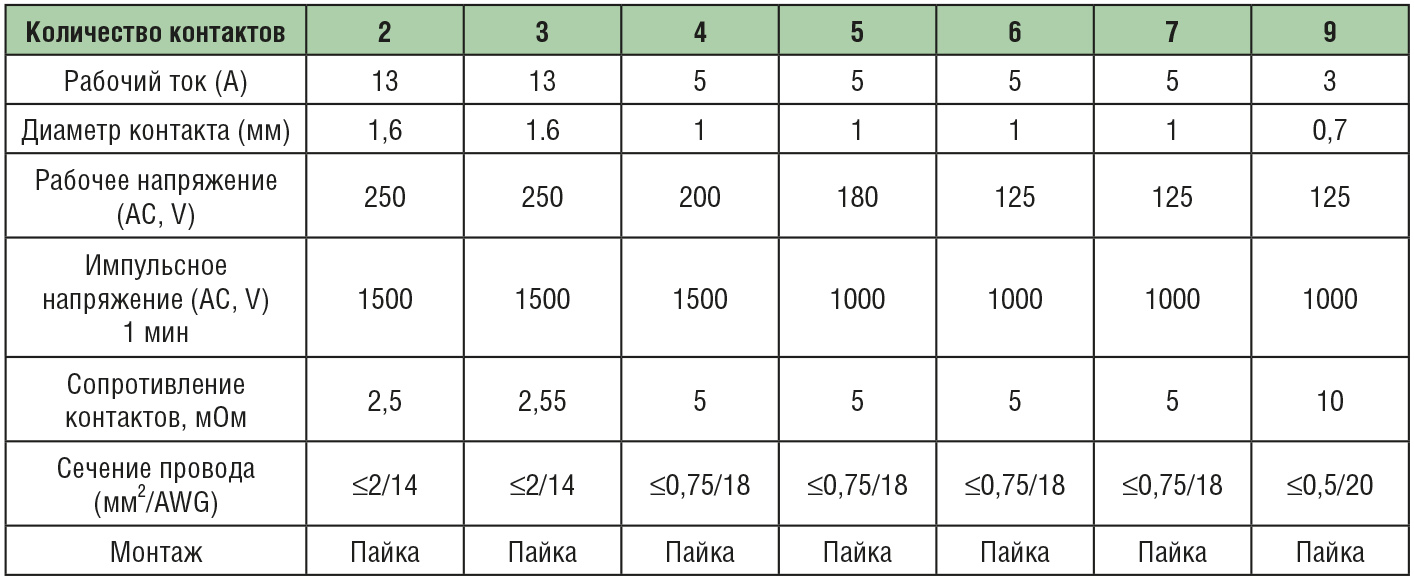

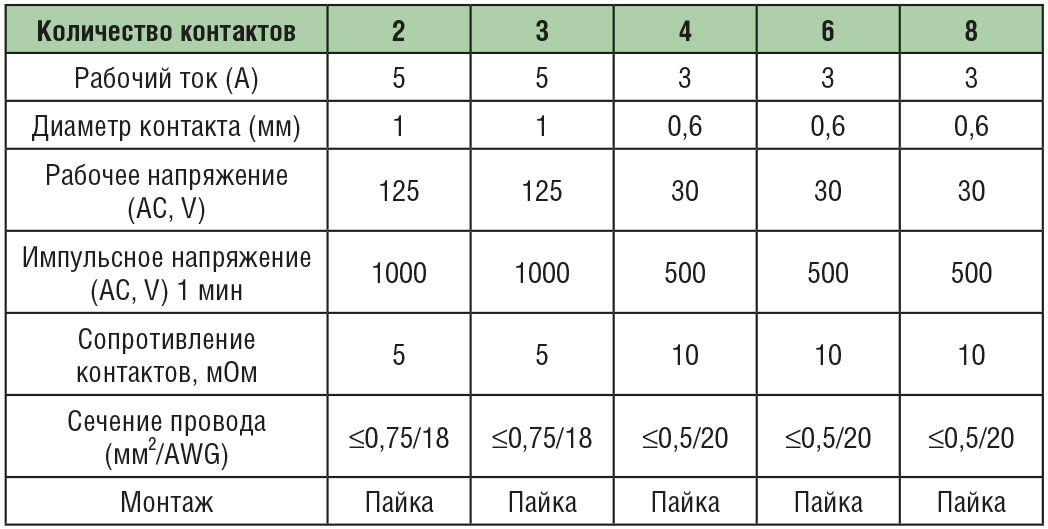

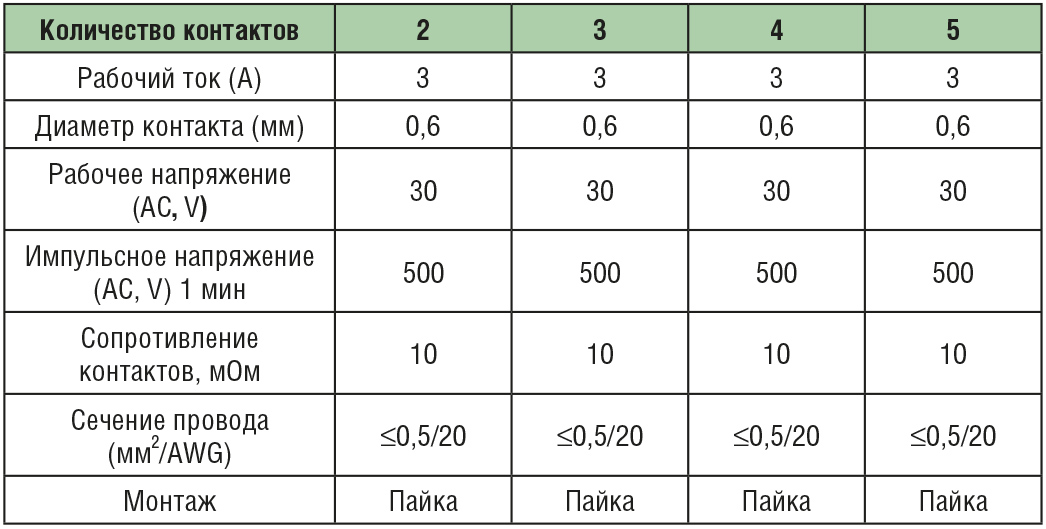

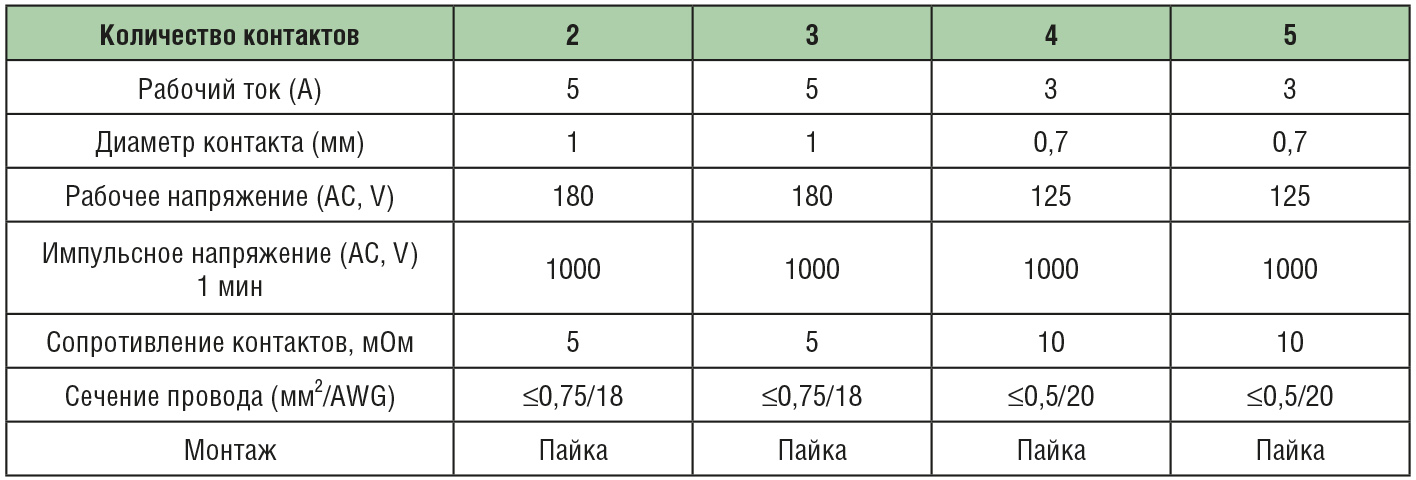

Корпуса различных диаметров и с различным количеством контактов, позволяющие подобрать разъёмы для различных задач, представлены в соответствующих таблицах.
Серия SA6
Серия SA8
Серия SA20
Серия SA28
Серия SA10
Серия SA12
Решения Weipu используются в самых различных проектах и областях применения:
АО «Компонента» является авторизованным дистрибьютором Weipu Electrical Appliance Co, Ltd. Инженеры АО «Компонента» готовы ответить на технические и коммерческие вопросы относительно продукции Weipu.
