В конце прошлого года исполнилось 130 лет со дня рождения гениального изобретателя Эдвина Армстронга (см. рис. 1).
Это событие осталось незамеченным научнотехнической общественностью. Во многом причиной этого стала пандемия, охватившая многие страны, в том числе и США. Восполнить пробел и рассказать о трагической судьбе Эдвина Армстронга – главная цель настоящей статьи.
Краткая биографическая справка: Эдвин Говард Армстронг родился 18 декабря 1890 года в НьюЙорке. Выдающийся американский радиоинженер и изобретатель окончил Колумбийский университет, в котором впоследствии занимал должность профессора. Армстронг вошёл в историю как изобретатель важнейших типов радиоприёмников: регенеративного, сверхрегенеративного и супергетеродинного. Также первым американец предложил использовать частотную модуляцию в радиосвязи и радиовещании. Он покончил жизнь самоубийством 31 января 1954 года, выпрыгнув из окна своей квартиры в НьюЙорке. Причиной самоубийства стала тяжёлая депрессия, вызванная многолетними тяжбами с крупными американскими компаниями.
Четыре главных изобретения Армстронга: регенерация, сверхрегенерация, супергетеродинный радиоприём и частотная модуляция. Авторство Армстронга до сих пор вызывает споры, и на то есть причины. Рассмотрим этот вопрос подробнее. Начнём с патента на изобретённый Армстронгом регенеративный радиоприёмник [1].
Свою заявку на этот патент Армстронг подал в 23 года, будучи выпускником Колумбийского университета. Предшествовало этому событию изобретение трёхэлектродной лампы (audion tube) Ли де Форестом, который получил патент на это изобретение в 1906 году. Де Форест не мог не заметить появление патента Армстронга и, конечно же, сразу вступил в борьбу за оспаривание приоритета в изобретении регенератора, ссылаясь на то, что, в соответствии с его лабораторными записями 1912 года, учёный наблюдал генерацию за счёт положительной обратной связи в изобретённом им аудионе.

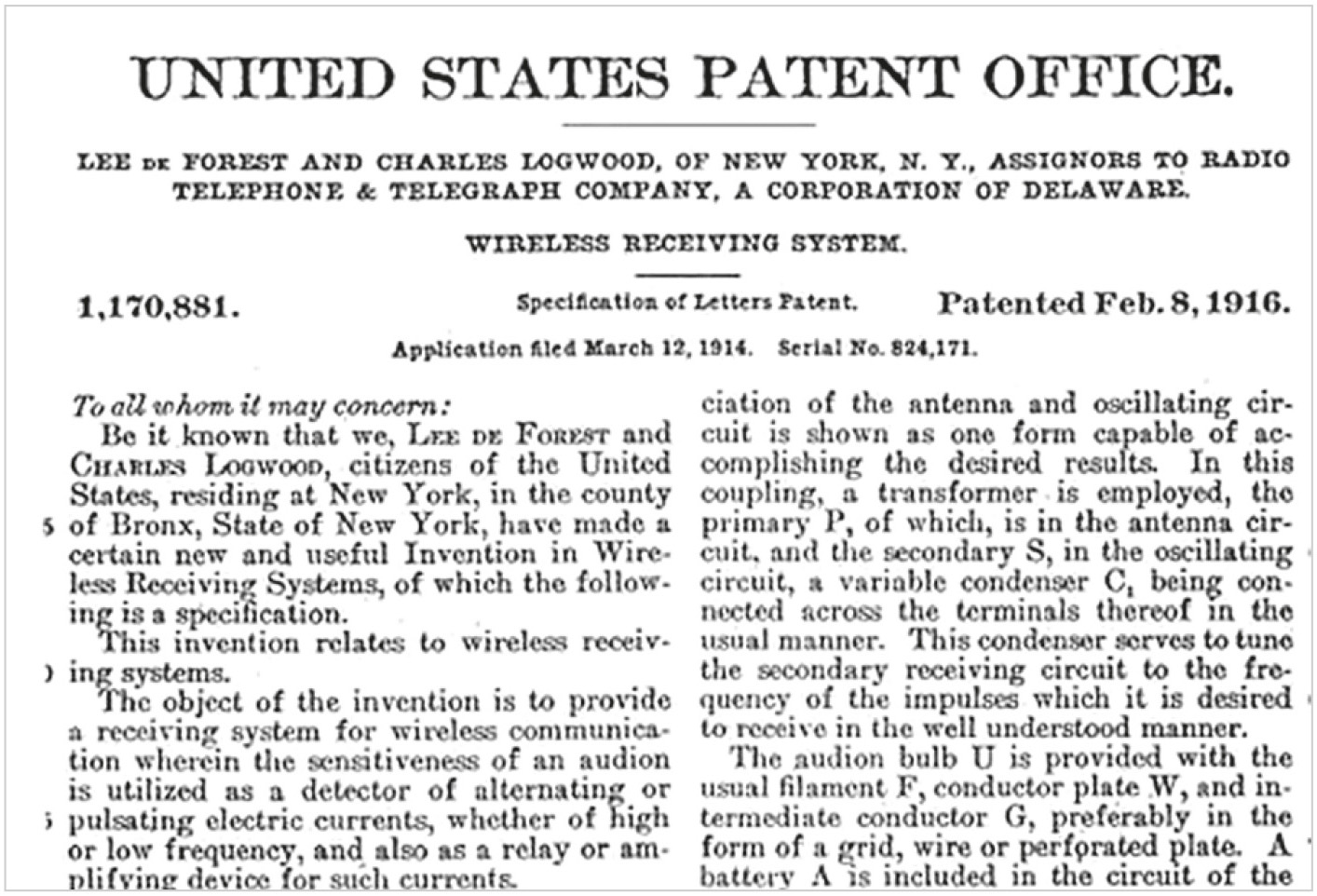

Какой же из множества своих патентов с трёхэлектродной лампой де Форест противопоставил изобретению Эдвина Армстронга? Автору статьи удалось найти патент де Фореста № 1170881 [2], который вошёл в историю под названием «Ультрааудион» (см. рис. 2). Причём авторов у патента двое – де Форест и Чарльз Логвуд.

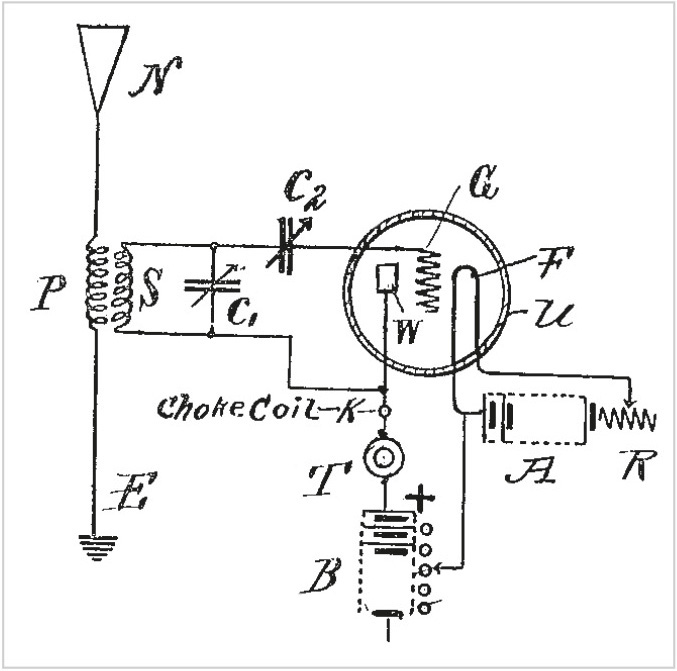

Нужно обратить внимание на малозаметный, но важный компонент схемы – дроссель между анодом лампы и наушником. Вот что про этот дроссель пишет в описании патента (см. рис. 3) де Форест: «Помещаем дроссельную катушку K в цепь соединения пластины W с батареей B, между пластиной W и батареей B за пределами клеммного соединения катушки S с пластиной W…»

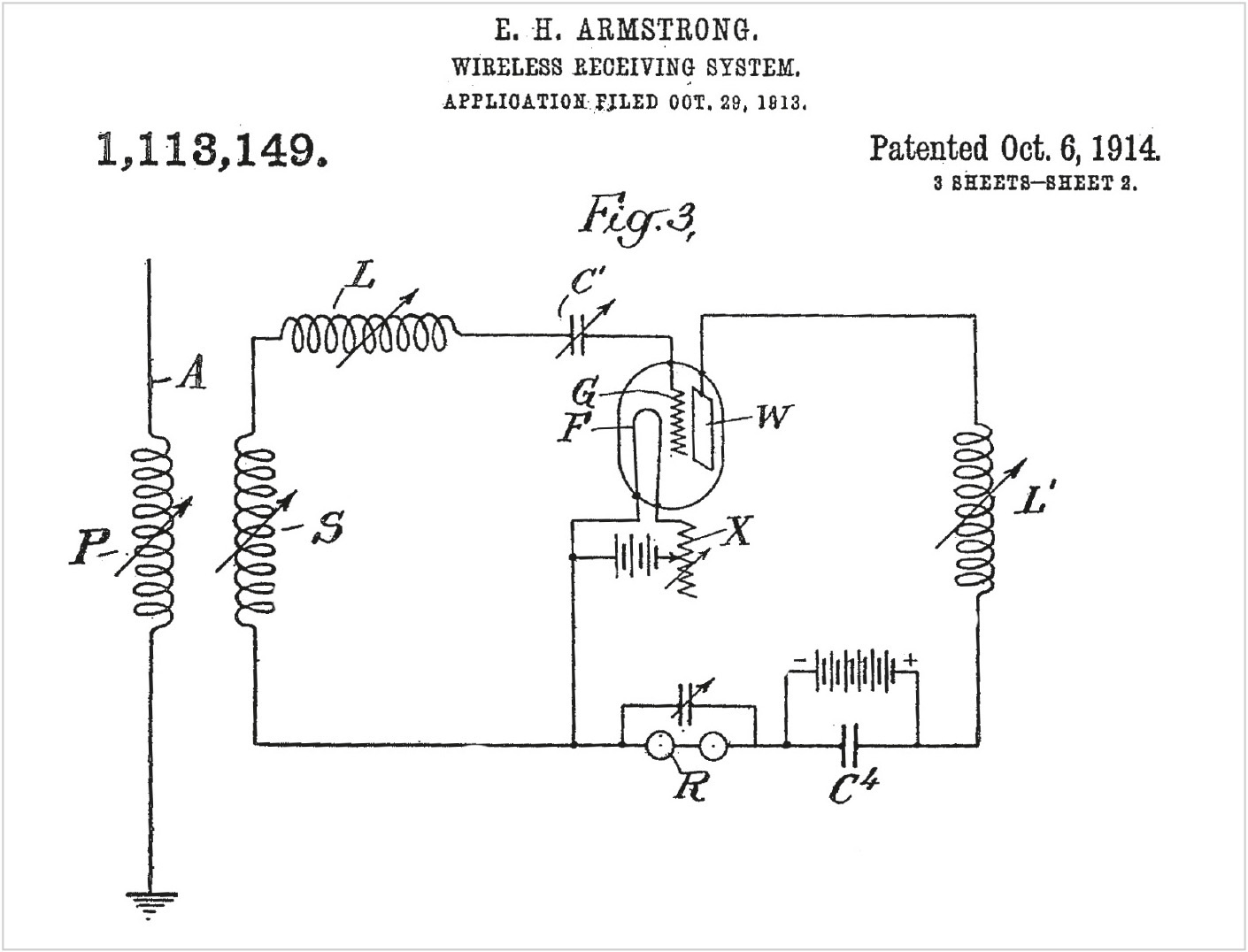

На рисунке 4 изображена схема регенератора Армстронга из его патента № 1113149 под названием «Беспроводная приёмная система». Катушка L, включённая в анодную цепь и индуктивно связанная с катушкой в цепи сетки, является источником положительной обратной связи, что приводит к повышению чувствительности приёмной системы.
Армстронг в отличие от де Фореста смог не только обосновать использование положительной обратной связи в предложенной схеме приёмника, но и раскрыть физический принцип работы предложенного устройства (см. рис. 5). Представляет интерес сравнение двух схем регенераторов Армстронга и де Фореста. Для этого автором статьи были созданы модели ламповых устройств в системе для моделирования схем LTspice [2].
Для корректности сравнения модели были настроены идентично по используемым комплектующим, принимаемой частоте (1410 кГц), параметрам амплитудномодулированного сигнала на входе. Отличие состояло лишь в способах подключения колебательного контура: у Армстронга – между сеткой и «землёй», а у де Фореста – между сеткой и анодом триода.

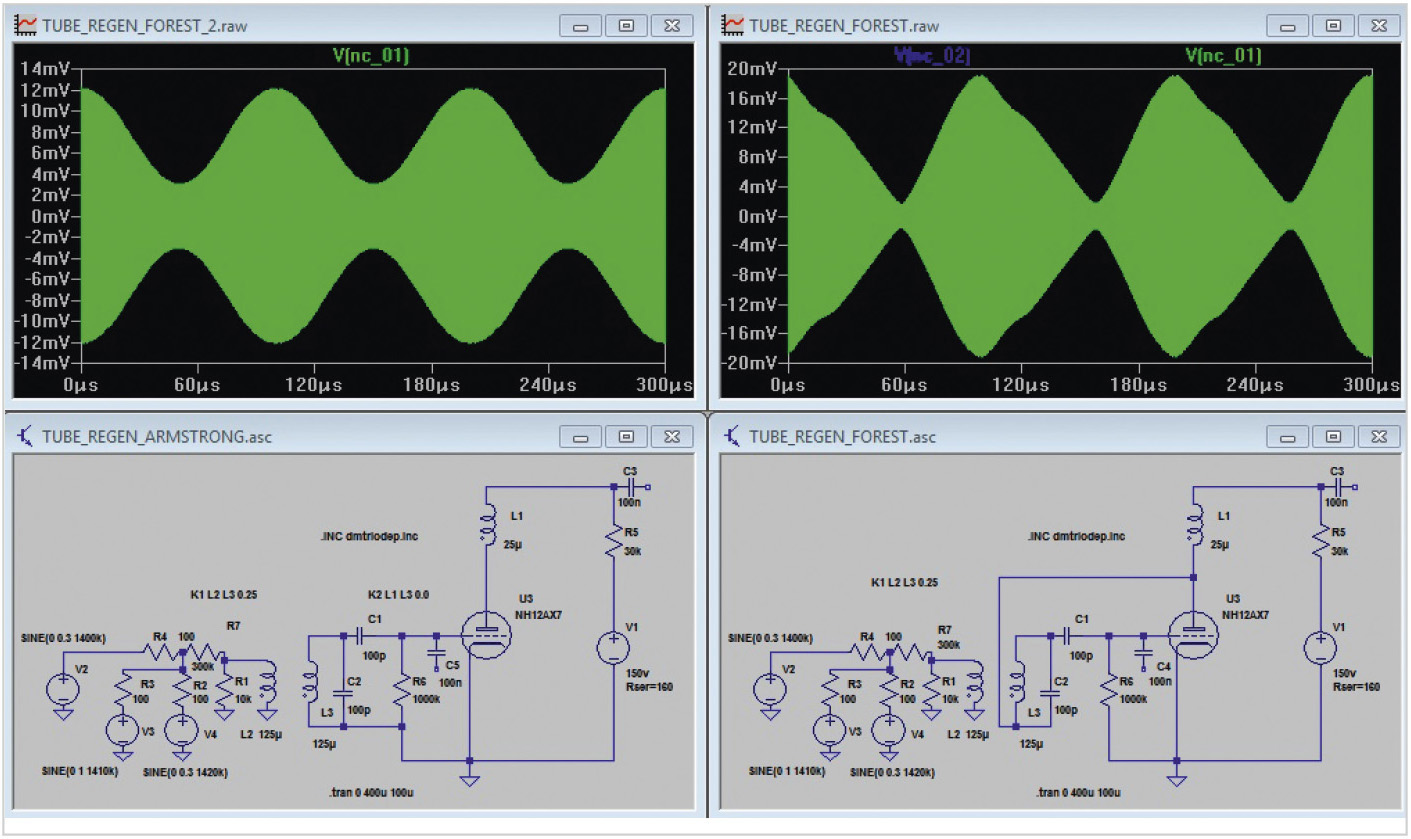

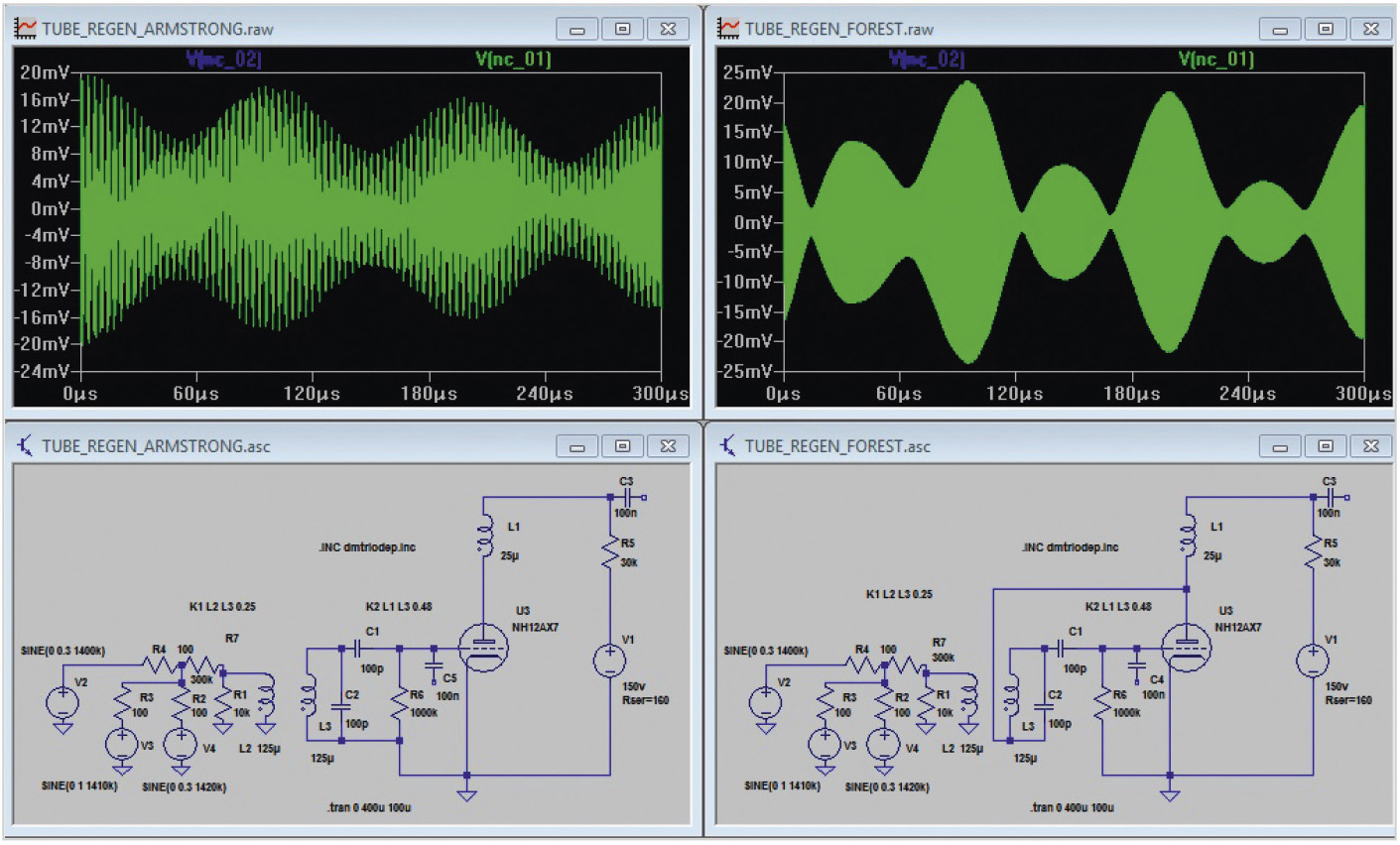

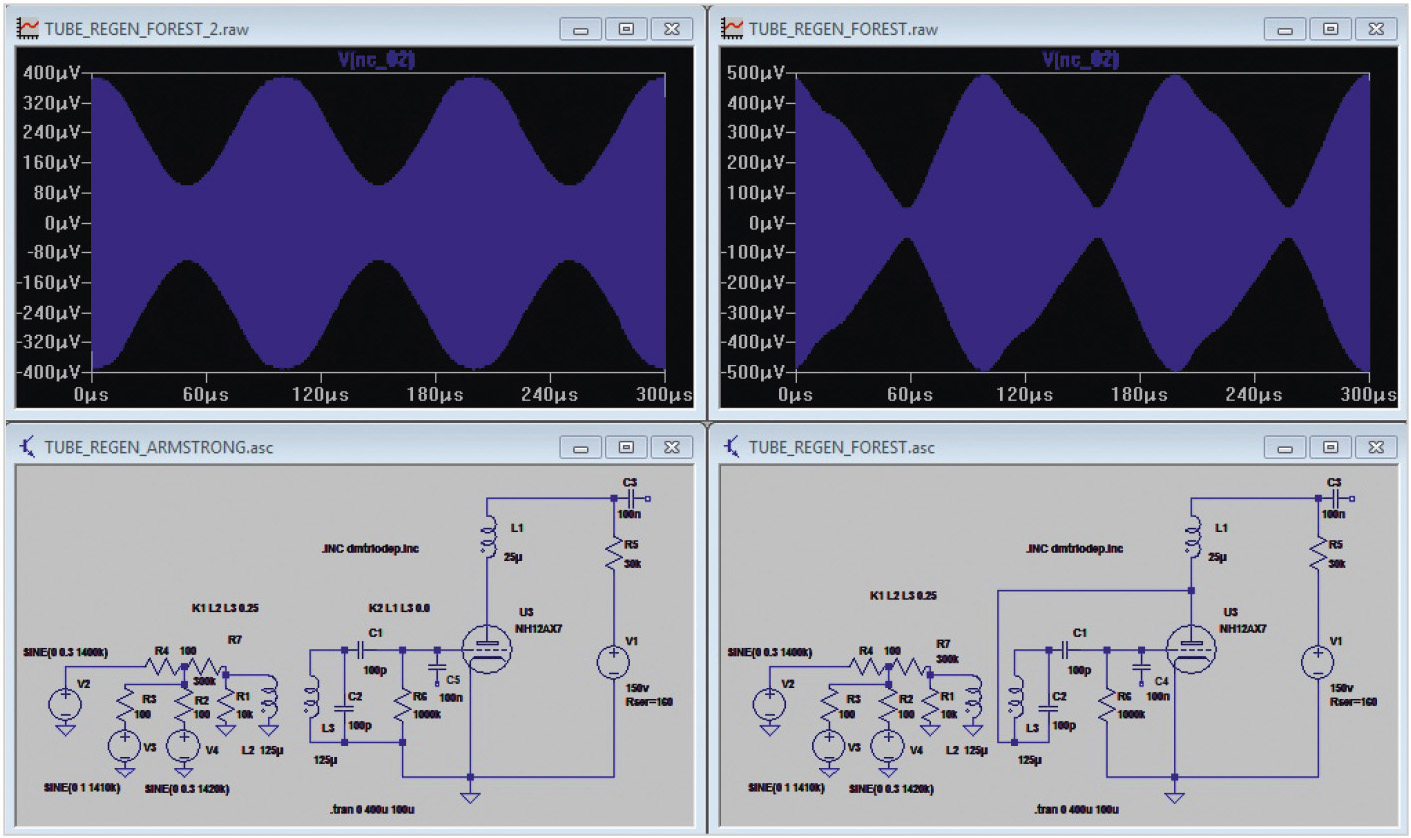

Результаты моделирования представлены на рис. 6, 7 и 8. Следует отметить, что сигнал на выходе регенератора де Фореста имеет искажённую форму, что говорит о частичном самовозбуждении этой схемы. У регенератора Армстронга это критическая величина обратной связи (в состоянии предвозбуждения). Регенератор де Фореста находится в режиме релаксации. Подводя итог по моделированию, можно сказать, что схему де Фореста назвать регенератором можно с большой натяжкой, так как вывести её из состояния генерации практически невозможно даже при отсутствии индуктивной связи между входным контуром и дросселем в аноде лампы.
Но вернёмся к судебной тяжбе, которая продолжалась 14 лет и обошлась де Форесту в более чем 1 млн долларов. К этому времени де Форест уже был владельцем 25 фирм. Несколько раз дело рассматривал Верховный суд США, и в конечном итоге де Форест победил. Это был один из самых длительных патентных судебных процессов в истории США.
Скандально закончилась и история изобретения Армстронгом супергетеродина. Как и в случае с регенератором, эта противоречивая и неоднозначная история свелась к длительным судебным тяжбам. Французский инженер Люсьен Леви 4 августа 1917 подал заявку на изобретение супергетеродина во Франции и получил патент в августе 1919 года (№ 493660). Французский учёный 12 августа 1918 года также подал заявку на изобретение супергетеродина и в США (патент США № 1734038) [3]. Причём Леви это сделал за 6 месяцев до Эдвина Армстронга, чья заявка на супергетеродин была подана 8 февраля 1919 года. Патентному ведомству США пришлось иметь дело с двумя заявками на изобретение. Поскольку патент не может быть выдан дважды на одно и то же изобретение, требовалось судебное разбирательство. Апелляционный суд округа Колумбия (США) признал изобретателем супергетеродина Люсьена Леви. 5 ноября 1929 года патент с приоритетом от 4 августа 1917 года на супергетеродинный приёмник был выдан французу. Свои права на патент Люсьен Леви в США продал AT&T за $20 000 (фирма до настоящего времени является правообладателем патента).
Автор статьи хотел бы привести из описания патента один из важнейших отличительных признаков супергетеродина, который входит в формулу изобретения Люсьена Леви: «Система, содержащая избирательные средства для приёма требуемой радиочастоты, локальный источник высокочастотной энергии, средство для объединения принимаемой энергии и энергии локального источника, получения промежуточной частоты ниже принятой, но выше слышимой. Второй локальный источник энергии переменного тока и детектор используются для объединения энергии промежуточной частоты и энергии второго локального источника, а также для выделения сигналов и электрического фильтра, соединённого на одном конце со схемой на промежуточной частоте, а на другом – средством детектирования».
Впервые Леви вводит важный термин «промежуточная частота», которая ниже, чем принимаемая, но выше, чем слышимая. Ещё термины, введённые французом: «локальный источник», чья функция – преобразование принимаемой частоты в промежуточную (имеется в виду гетеродин); «фильтр на промежуточную частоту»; второй локальный источник, так называемый «телеграфный гетеродин». О телеграфном гетеродине следует сказать особо. Гетеродинный приём стал широко применяться очень давно, с переходом на передачу незатухающих колебаний и их приём кристаллическими детекторами. В гетеродинном приёмнике на детектор подавали два сигнала: принимаемый и гетеродинный, значительно больший по амплитуде. Если частота гетеродина немного (например, на 1 кГц) отличается от частоты приёма, то на выходе детектора появляется напряжение биений с разностной частотой. Телеграфные сигналы в этом случае воспринимаются в телефонах привычными, хорошо различимыми тональными сигналами азбуки Морзе.
Так что добавление ещё одного гетеродина для преобразования частоты принимаемого сигнала в промежуточную частоту, на которой происходят основное усиление и фильтрация, превращает гетеродинный приём в супергетеродинный.
На рисунке 9 автор поместил фото, на котором Льюис Леви выступает в роли изобретателя аудиона (трёхэлектродной лампы), рядом сидит Ли де Форест. Два «победителя» судебных тяжб с Армстронгом. Ли де Форест сумел доказать в суде, что он создал регенератор, а Льюис Леви был признан по суду изобретателем супергетеродина.
Печально закончилась и история изобретения в 1922 году сверхрегенератора. Армстронг продал патентные права на сверхрегенератор компании RCA (Radio corporation of America) и в результате стал её крупнейшим акционером. Однако сверхрегенератор так и не оправдал надежд, которые Эдвин Армстронг и американский связист и бизнесмен Давид Сарнов на него возлагали. Причина проста: каждый сверхрегенеративный приёмник, по сути, также является генератором помех для ближайших приёмников. Кроме того, бурное развитие супергетеродинной техники радиоприёма стало превалировать.
Последней ожесточённой битвой Армстронга стал судебный спор с бывшим другом Сарновым и RCA, длившийся более 10 лет, за права на изобретённый учёным способ частотной модуляции. Сил и денег у Армстронга уже почти не оставалось. Изобретатель, находясь в тяжёлой депрессии, покончил жизнь самоубийством в 1954 году в возрасте 63 лет. Давид Сарнов (1891–1971), выходец из России, с 1919 года работал в корпорации по производству радиоэлектронной аппаратуры RCA, с 1922 года – её вицепрезидент, после 1930 года – президент, в 1947–1970 годах – председатель совета директоров. Де Форест за несколько лет до своей смерти в возрасте 87 лет написал автобиографию под одиозным названием «Отец радио». В 1980 году Эдвин Армстронг посмертно был введён в Национальный зал славы изобретателей США (National Inventors Hall of Fame) [4].
