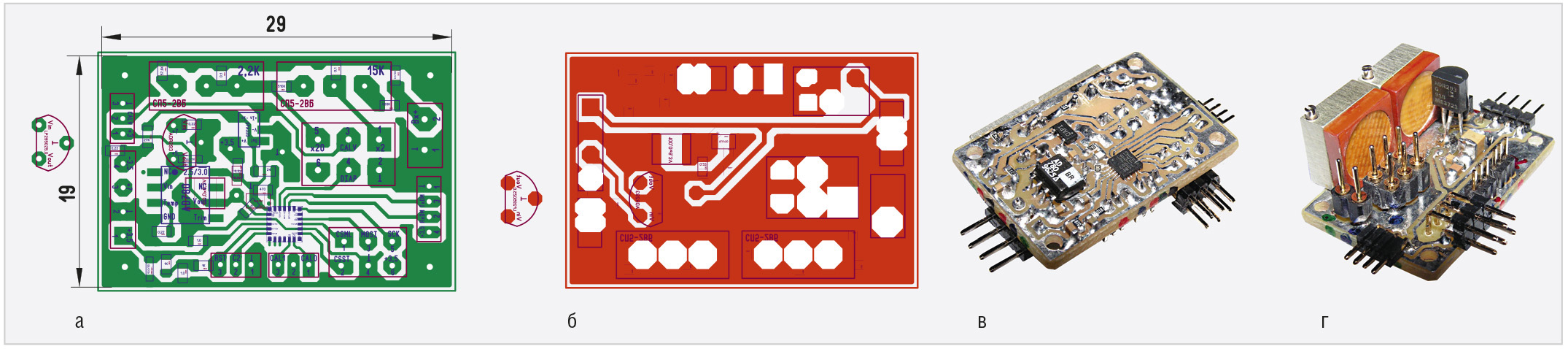

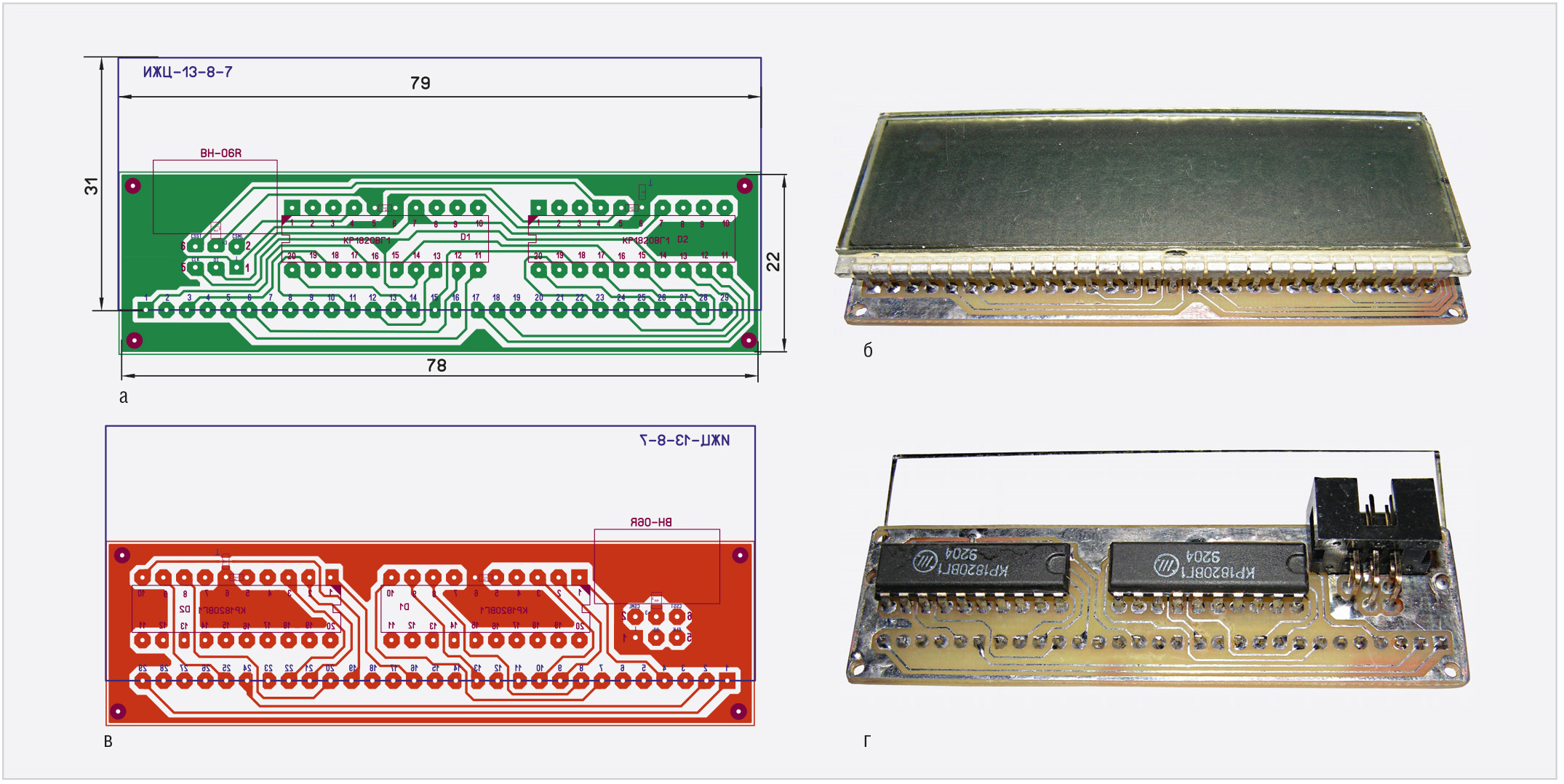

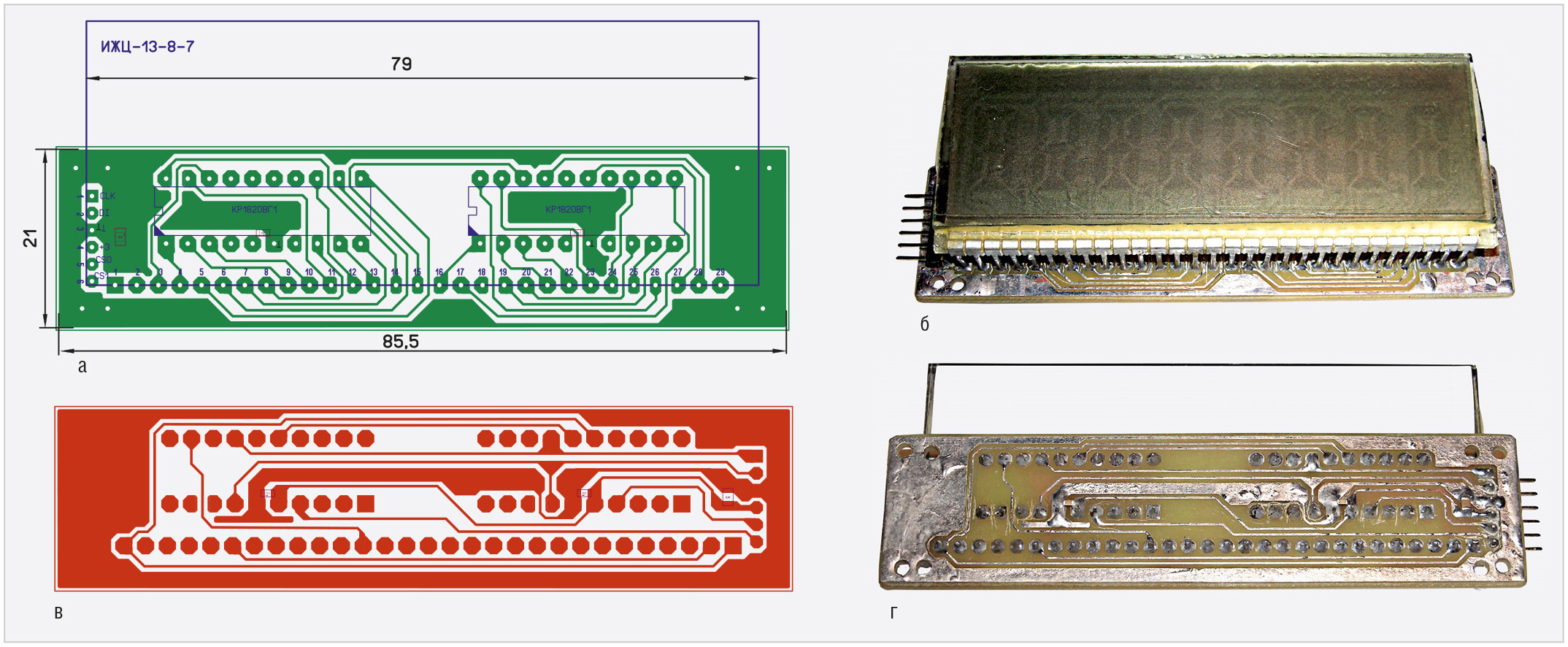

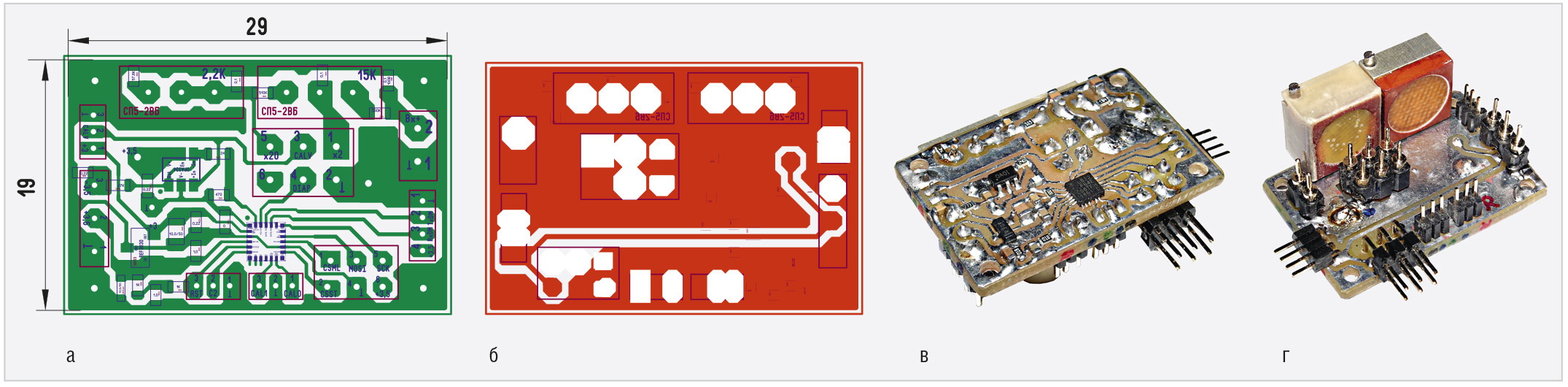

Разводка всех плат выполнена в программе SprintLayOut 6.0. Платы и фотошаблоны для них изготовлены по технологии, подробно описанной в [1–3]. На рисунках 17…20 приведены разводка и фотографии плат.

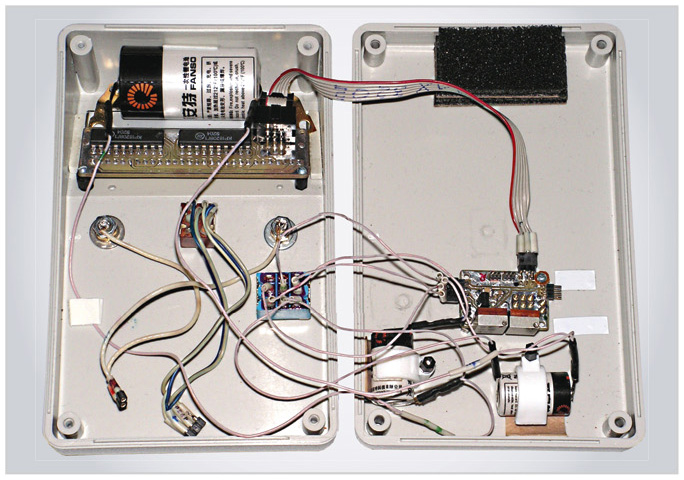

На фотографии конструкции вольтметра, выполненного по схеме на рисунке 1, в открытом корпусе (см. рис. 21) можно увидеть, что маленькие батареи (BAT1 и BAT3, см. рис. 2д) прижаты к нижней части корпуса скобами для закрепления проводов большого сечения, а сами скобы крепятся впотай к нижней части корпуса винтами М2 и стойками с резьбой М2. Такая конструкция позволяет легко заменять батарейки. Основная батарея (BAT2, см. рис. 2д) приклеена двусторонней липкой лентой к стенке верхней части корпуса и обратной стороне ЖКИ. На нижней части корпуса укреплена полоска поролона, дополнительно удерживающая батарею при закрытии корпуса.
Плата с ЖКИ с одной стороны закреплена винтами М2 к стойкам с внутренней резьбой М2, которые прикручены винтами М2 впотай к верхней части корпуса. Эти винты расположены под пластиной с окном для ЖКИ, которая установлена на лицевой поверхности корпуса. ЖКИ дополнительно прижат к корпусу металлическими пружинными скобами, прикрученными к корпусу винтами М2 впотай с гайками. Головки винтов также расположены под пластиной, которая их закрывает.
Плата вольтметра прикручена двумя винтами М2 к стойкам с внутренней резьбой М2, которые крепятся винтами М2 впотай к нижней части корпуса. Клеммы для измерения напряжения и переключатели закреплены на верхней части корпуса. Клеммы и ручки переключателей выведены на лицевую поверхность корпуса. Корпус закрывается четырьмя саморезами.
На днище корпуса установлены четыре резиновые ножки.

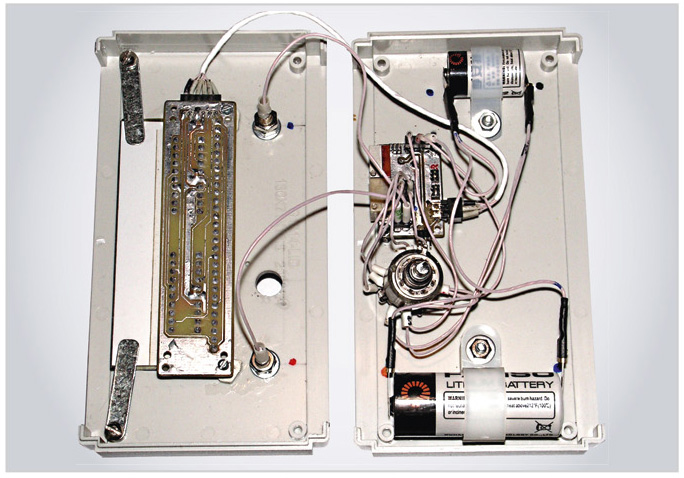

На фотографии конструкции вольтметра, выполненного по схеме на рисунке 4, в открытом корпусе (см. рис. 22) можно увидеть две батарейки, которые также закреплены на нижней части корпуса скобами для проводов большого сечения, а скобы, в свою очередь, прикручены винтами М3 впотай и гайками к нижней части корпуса. Плата вольтметра крепится двумя винтами к стойкам с резьбой М2, которые прикручены винами М2 впотай к нижней части корпуса.
Плата ЖКИ с одной стороны закреплена винтами М2 к стойкам с внутренней резьбой М2, а сами стойки приклеены к внутренней поверхности верхней части корпуса. Дополнительно ЖКИ прижат двумя металлическими пружинными скобами к внутренней поверхности верхней части корпуса. Эти скобы прикручены к стойкам, имеющимся на внутренней поверхности верхней части корпуса, двумя саморезами.
Клеммы для измерения напряжений и галетный переключатель расположены в верхней части корпуса. Клеммы выведены на лицевую поверхность корпуса. На галетном переключателе закреплена ручка. Сам корпус защёлкивается двумя боковыми пластинами. На днище корпуса установлены 4 резиновые ножки.
В заключительной части статьи будет описан процесс настройки цифрового вольтметра.
