Современные DC/DC-источники питания компании TDK Lambda

В статье рассмотрены особенности современных DC/DC-источников питания компании TDK Lambda и приведены основные характеристики изолированных и неизолированных DC/DC-преобразователей различных серий из каталога TDK Lambda Russia.

Современные DC/DC-источники питания компании TDK Lambda

TDK Lambda давно входит в число ведущих производителей источников питания, в том числе DC/DC-источников питания (DC/DC-преобразователей), и находится в одном ряду с такими компаниями, как Vicor Corporation, Murata Power Solutions, Mean Well, Traco Electronic AG, Recom Power, Cincon Electronics и др.

DC/DC-источники питания TDK Lambda пользуются спросом у производителей промышленного и телекоммуникационного оборудования, медицинской техники, систем связи, транспортных средств и аппаратуры для других отраслей промышленности. В каталоге компании TDK Lambda Russia 2020 года DC/DC-источники питания представлены в следующих категориях:

  • в исполнении для монтажа в корпус. В данную категорию входят приборы серии EZA11kW с выходной мощностью 11000 Вт и серии Vega мощностью 450 Вт. Приборы серии EZA11kW предназначены для работы в системах аккумулирования энергии с литий-ионными батареями, солнечными панелями и ветрогенераторами, а также в системах регенерации энергии от роботов, кранов, грузоподъёмников и наземных транспортных средств. Приборы серии Vega содержат от одного до десяти каналов, реализуемых с помощью полностью конфигурируемых модулей с одним или двумя выходами с напряжением от 1,8 до 62 В и током до 114 А;
  • изолированные для монтажа на печатные платы. У TDK Lambda имеется более двух десятков серий DC/DC-преобразователей, в том числе рекомендуемые модели серий CN-A, PXA, PXB, PXC, PXD, PXE, PXF;
  • в исполнении для монтажа на DIN-рейку. В данную категорию входят приборы серий DPX («рекомендуемая модель») и DDA («новая линейка»);
  • неизолированные для установки в точке нагрузки (POL) – приборы серий CE1000, i3A, i6A i7C («новая линейка»), iAF, iAH, iBF, iBH, iCF, iCG, iCH, PL;
  • индивидуальные решения. На сайте компании также приведены популярные у заказчиков серии DC/DC-преобразователей: CC-E, CCG и EZ11kW.

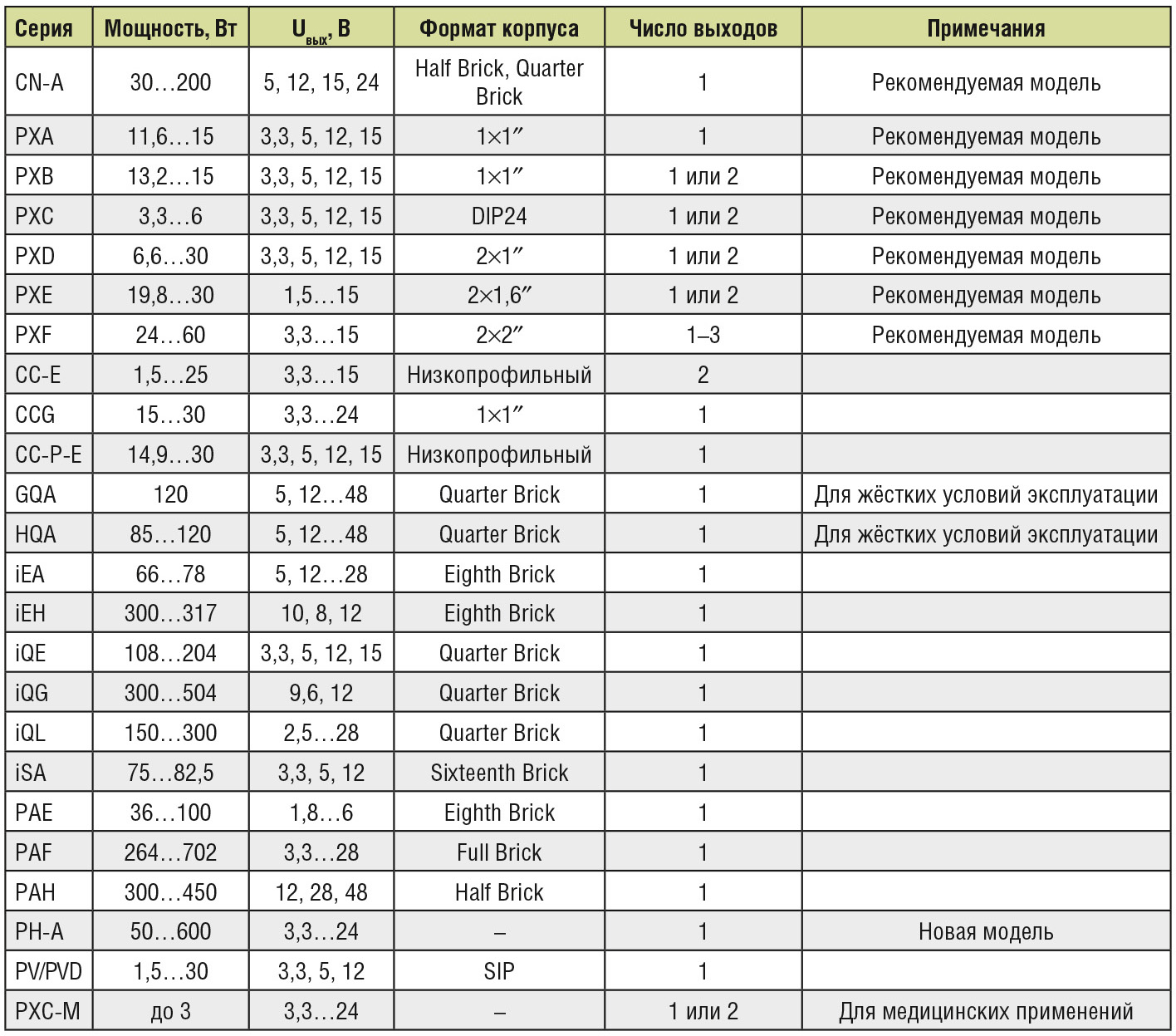

Наибольшее число серий приборов компании представлено в кате-гориях: изолированные для монтажа на печатные платы и неизолированные (POL) приборы. Классификационные параметры изолированных DC/DC-преобразователей из каталога TDD Lambda Russia 2020 года приведены в таблице 1. Приборы данной категории обеспечивают выходную мощность от 1,5 до 600 Вт и выходные напряжения от 1,5 до 48 В. Первичные и вторичные цепи всех приборов рассматриваемой категории не имеют гальванической связи (изолированы), напряжение изоляции составляет 500–2250 В.

В состав каждой серии приборов, приведённой в таблице 1, входят несколько (до двух десятков и более) исполнений с различными номинальными выходными напряжениями и токами. Ряд серий приборов (модулей) выпускается в корпусах, соответствующих стандартам альянса DOSA (Distributed-power Open Standards Alliance). Эти стандарты предусматривают шесть типоразмеров корпусов DC/DC-преобразователей, начиная с полноразмерного «кирпича» Full Brick (4,6×2,4×0,5 дюйма). Последующие типоразмеры уменьшаются в 2 раза (Half Brick), 4 раза (Quarter Brick), 8 раз (Eighth Brick), 16 раз (Sixteenth Brick) и 32 раза. Далее будут рассмотрены особенности изолированных DC/DC-преобразователей TDK Lambda со статусом «рекомендуемые модели» и «новая модель» более подробно.

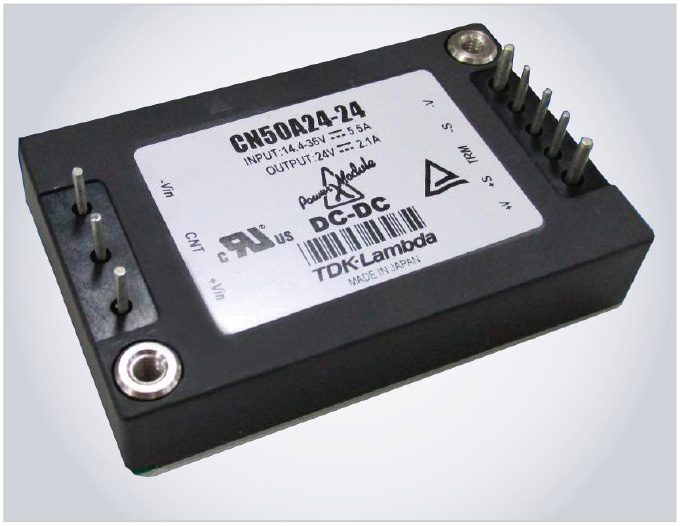

CN-A (см. рис. 1) – в состав серии входят 16 исполнений DC/DC-прео-бразователей с номинальными выходными напряжениями 5, 12, 15, 24 В и максимальными выходными токами 8,4 А (Uвых = 24 В), 13,4 А (15 В), 16,7 А (12 В), 40 А (5 В), эффективность приборов достигает 88%. Ключевыми областями применения модулей данной серии являются приложения для железнодорожных транспортных средств, в том числе с батарейным питанием, а также для оборудования электростанций. Приборы соответствуют требованиям стандартов EN/EC 61373/ГОСТ 33787-2016 по вибростойкости и ударопрочности, стандартов EN50155/IEC60571 – по диапазону входных напряжений (60…160 В постоянного тока). Основные особенности и характеристики модулей серии:

  • небольшие габариты – Quarter Brick (57,9×36,8×12,7 мм) и Half Brick (57,9×61×12,7 мм) – позволяют уменьшить размеры печатных площадок под установку модулей;
  • полная выходная мощность в диапазоне температур от –40 до + 100°С при влажности 5…95%;
  • встроенные схемы защиты по току, повышенному и пониженному напряжениям;
  • нестабильность выходного напряжения по изменениям тока нагрузки и входного напряжения – 40/20 мВ для исполнений с выходным напряжением 5 В;
  • малый уровень пульсаций и шума – 100 мВ для исполнений с выходным напряжением 5 В.

Конструкция модулей предусматривает установку радиаторов охлаждения на основания, причём приборы обеспечивают полную выходную мощность при температуре основания 100°С, гарантийный срок службы модулей составляет 5 лет.

Серии изолированных DC/DC-преобразователей PXA…PXF выполнены для монтажа на поверхность и в отверстия печатных плат различных размеров. Все, кроме PXA, имеют защищённые корпуса. Эксплуатационные характеристики приборов этих серий (диапазон рабочих температур, влажность, вибростойкость, срок службы) примерно одинаковы, габариты и электрические характеристики модулей определяются конкретными исполнениями приборов.

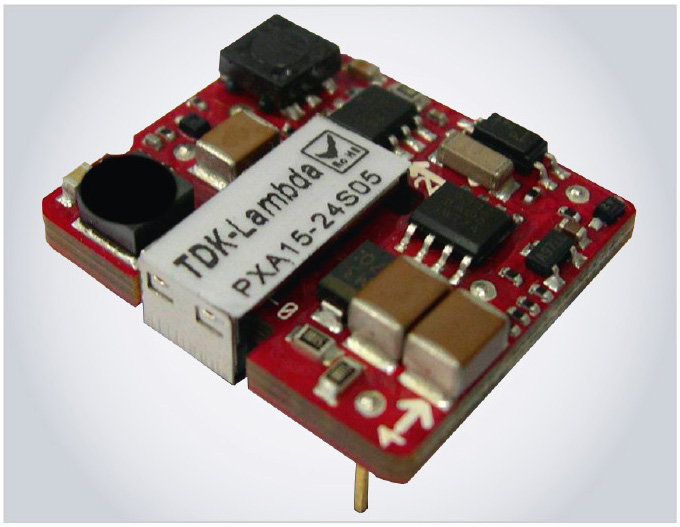

Серия PXA (см. рис. 2) – компактные DC/DC-преобразователи с выходной мощностью 10–15 Вт, с габаритами 27,9×23,9 мм. В состав серии входят 16 исполнений приборов на выходные напряжения 3,3, 5, 12 и 15 В. К основным областям применения данных приборов компания относит телекоммуникационное оборудование, беспроводные системы связи, измерительная техника и тестовое оборудование, системы управления технологическими процессами производства. Основные особенности и характеристики модулей серии:

  • исполнения для монтажа на поверхность и в отверстия печатных плат;
  • диапазон входных напряжений 9…36 или 18…75 В, фиксированная частота переключения – от 270 (Uвых = 3,3 В) до 470 кГц (12 В);
  • эффективность (КПД) до 88%;
  • средняя наработка на отказ – 2 200 000 ч для исполнений с диапазоном входных напряжений 18…36 В/36…75 В, 1 322 000 ч –для исполнений с диапазоном 9…36 В/18…75 В;
  • диапазон рабочих температур от –40 до + 85°С.

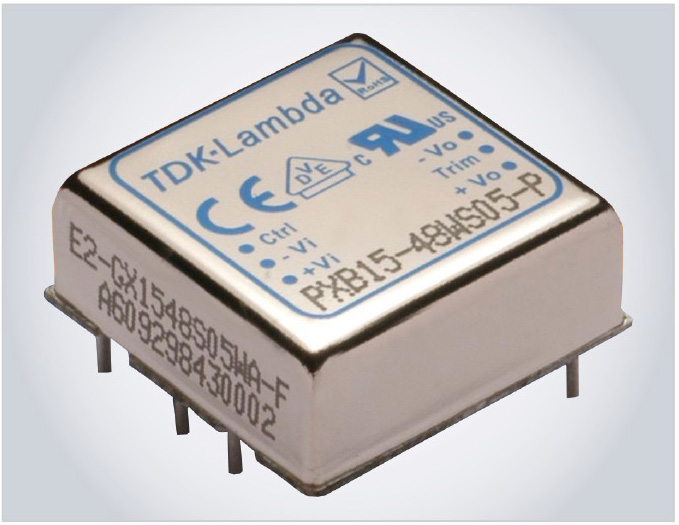

Приборы серии PXB (см. рис. 3) отличаются от изделий серии РХА наличием защитной крышки.

Основные электрические и эксплуатационные характеристики DC/DC-преобразователей в большинстве случаев одинаковы. В состав серии РХВ входят более 30 исполнений приборов, отличающихся выходными напряжениями и токами, диапазоном входных напряжений. В отличие от серии РХА в состав рассматриваемой серии входят исполнения с двумя разнополярными выходами на напряжения ±5, ±12, ±15 В. Габариты модулей составляют 25,4×25,4×9,9 мм.

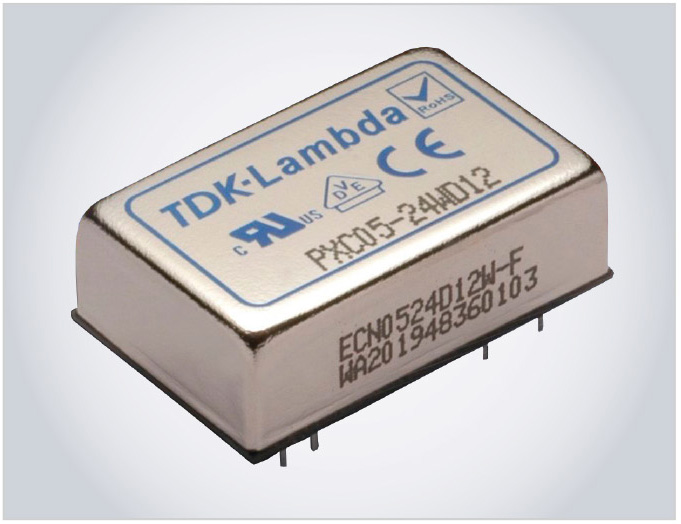

В состав компактных (31,8×20,3×10,2 мм) DC/DC-преобразователей с выходной мощностью 3,3–6 Вт серии РХС (см. рис. 4) входят 14 исполнений с выходным напряжением 3,3, 5, 12, 15, ±5, ±12, ±15 В. Модули серии выпускаются в исполнениях для монтажа на поверхность и в отверстия печатных плат. Приборы предназначены для тех же областей применения, что и модули серий PXA, PXB. В зависимости от исполнений модули серии могут работать при входных напряжениях 9–36 или 18–75 В с эффективностью 73–80%. Приборы серии отличаются повышенными эксплуатационными характеристиками. Например, средняя наработка на отказ составляет 3 165 000 ч, вибростойкость – 2G в течение 30 минут в диапазоне частот 10…55 Гц.

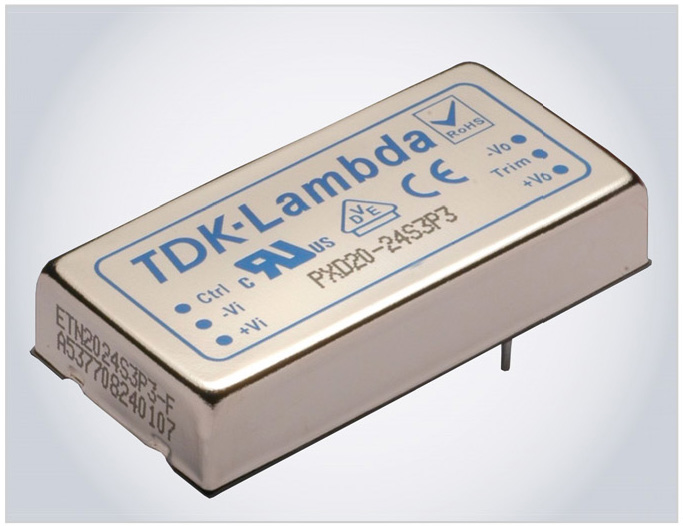

Серия PXD (см. рис. 5) – DC/DC-преобразователи с выходными мощностями 10, 15, 20 Вт и выходными напряжениями 3,3, 5, 12, 15, ±5, ±12, ±15 В, выполненные в защищённых корпусах с габаритами 50,8×25,4×10,2 мм. Приборы серии предназначены для систем питания в точке нагрузки (POL), телекоммуникационном оборудовании, системах передачи и хранения данных. В состав серии входят более трёх десятков исполнений с диапазонами входных напряжений 9–18, 9–36, 18–36, 18–75 В. Эффективность приборов составляет 80–89%. Эксплуатационные характеристики модулей серии в основном такие же, как и у рассмотренных приборов серии PXB.

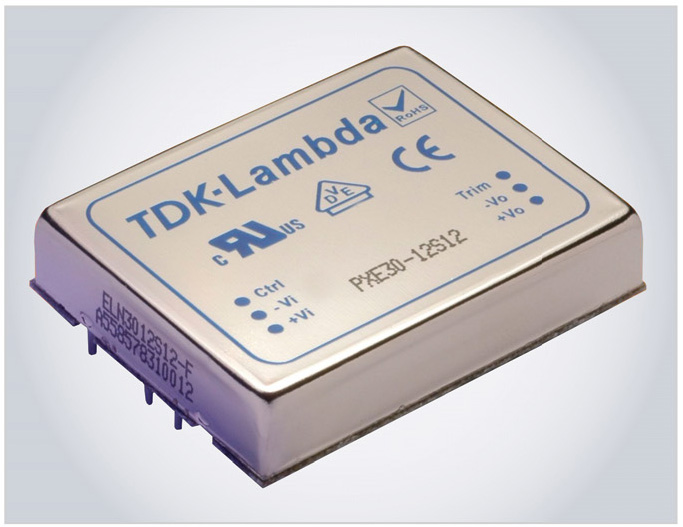

Серия PXЕ (см. рис. 6) – DC/DC-преобразователи с выходной мощностью 20 и 30 Вт, выполненные в защищённых корпусах с габаритами 50,8×40,6×10,2 мм и предназначенные для применения в тех же областях, что и модули PXD. В состав серии входят 45 исполнений модулей с выходными напряжениями 1,5, 1,8, 2,5, 3,3, 5, 12, 15, ±5, ±12, ±15 В. Диапазоны входных напряжений модулей составляют 10…40, 18…75, 9…18, 36…75 В, эффективность – 79–90%. Эксплуатационные характеристики приборов в основном такие же, как у модулей серий PXD, PXB.

Серия PXF (см. рис. 7) – DC/DC-преобразователи, отличающиеся от приборов серии PXE повышенной мощностью (40 и 60 Вт) и большими габаритами (51,3×45,7×10,2 мм).
В состав серии входят более 40 исполнений с одним, двумя и тремя выводами. Выходные напряжения исполнений с одним выходом составляют 3,3, 5, 12 и 15 В, диапазоны входных напряжений – 9…18, 9…36, 18…36 и 36…75 В, эффективность – 84–90%. Выходные напряжения исполнений с двумя выходами составляют ±12 и ±15 В, диапазоны входных напряжений – 9…18, 9…36, 18…36 и 18…75 В, эффективность – 85–87%. Модели исполнений с тремя выходами обеспечивают выходные напряжения 3,3 и ±12 В, 5 и ±12 В, 5 и ±15 В, диапазоны входных напряжений – 9…18, 18…36 и 36…75 В, эффективность – 83–88%. Эксплуатационные характеристики приборов в основном такие же, как у модулей PXE.

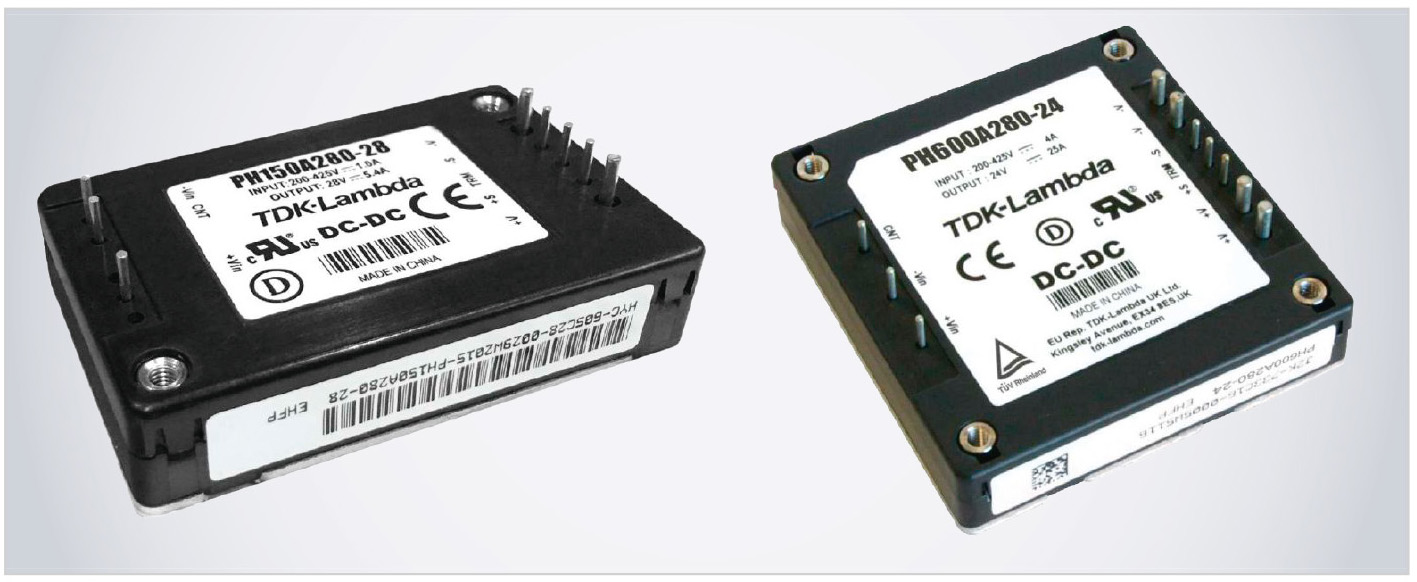

В категории изолированных источников питания представлена и серия со статусом «новая модель» – PH-A (см. рис. 8). В состав серии входят более двух десятков типов DC/DC-преобразователей с выходной мощностью от 50 до 600 Вт, выполненных в защищённых корпусах двух типоразмеров – 58,3×37,2×12,7 мм и 57,9×50,8×12,7 мм. Основные особенности и характеристики модулей серии:

  • возможность применения в высоковольтных приложениях;
  • возможность кондуктивного и конвекционного охлаждения (с опциональными радиаторами охлаждения HAQ-10T, HAH-10T, HAH-15L);
  • возможность эксплуатации в жёстких условиях внешней среды: диапазон рабочих температур от –40 до +100°С, влажность 5…95%, высота над уровнем моря до 3000 м, вибростойкость до 49 м/с2 в диапазоне частот 10…55 Гц, ударопрочность до 196 м/с2, средняя наработка на отказ 2 128 235 ч (модели с Рвых до 150 Вт) и 1 174 511 ч (модели с Рвых 300…600 Вт);
  • отсутствие необходимости внешних трансформаторов и лёгкость применения в конечных устройствах;
  • широкий диапазон входных напряжений (200…400 В);
  • высокая эффективность (до 93%);
  • соответствие стандартам IEC/EN62477-1 OVC III (PH300A и 600A) определяет требования к силовым электронным преобразовательным системам и оборудованию; соответствие стандартам IEC/UL/CSA/EN/ГОСТ62368-1 – аудио-, видеоаппаратура, оборудование информационных технологий и техники связи; IEC/EN/ГОСТ60950-1 – оборудование информационных технологий;
  • номинальные выходные напряжения/максимальный выходной ток модулей серии (с учётом подстройки Uвых): 2,9…3,96 В/20 А; 4…6 В/15 А; 2,5…6 В/60 А; 9,6…13,2 В/12,5 А; 4,8…14,4 В/25 А; 12…16 В/10 А; 19,2…26,4 В/6,3 А; 9,6…28,8 В/12,5 А; 14,4…28,8 В/25 А; 22,4…30,8 В/5,4 А; 11,2…33,8 В/10,8 А; 38,4…52 В/3,2 А; 19,2…57,6 В/6,3 А;
  • высокая стабильность выходного напряжения и низкий уровень пульсаций и шумов.

Модули серии оснащены схемами защиты от перегрузки по току и напряжению, имеют возможность дистанционного управления и последовательного соединения нескольких источников. Приведённые характеристики и возможности приборов рассматриваемой серии позволяют применять их в широком спектре промышленных и специальных приложений, в том числе с тяжёлыми условиями эксплуатации.

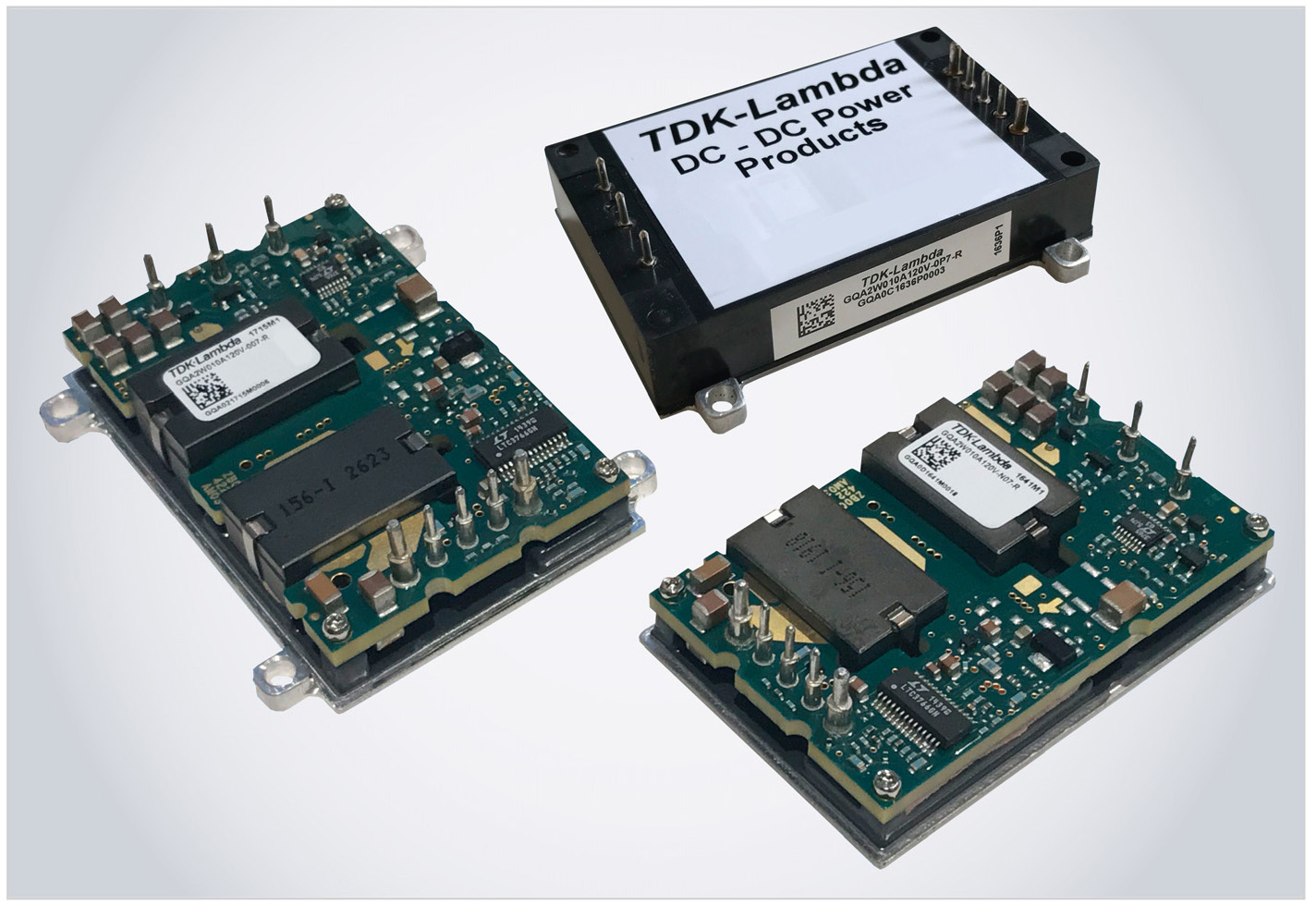

Для эксплуатации в жёстких условиях предназначены также DC/DC-преобразователи серий HQA, GQA (см. рис. 9) с выходной мощностью до 120 Вт, выполненные в корпусах типоразмера Quarter Brick. Приборы данных серий рассчитаны для работы в сетях постоянного тока 28 В (диапазон 9…40 В), выходные напряжения – 5, 12, 15, 24, 28 и 48 В. Рабочий диапазон температур приборов серии HQA от –55 до +115°С, влажность по военному стандарту MIL-STD883 Method 1004.7, вибростойкость и ударопрочность по военному стандарту MIL-STD202G, Method 201A, 213B. Приборы серий также удовлетворяют требованиям стандартов IEC/EN/UL/CSA/ГОСТ62368-1, IEC/EN/UL/CSA/ГОСТ60950-1 (см. ранее).

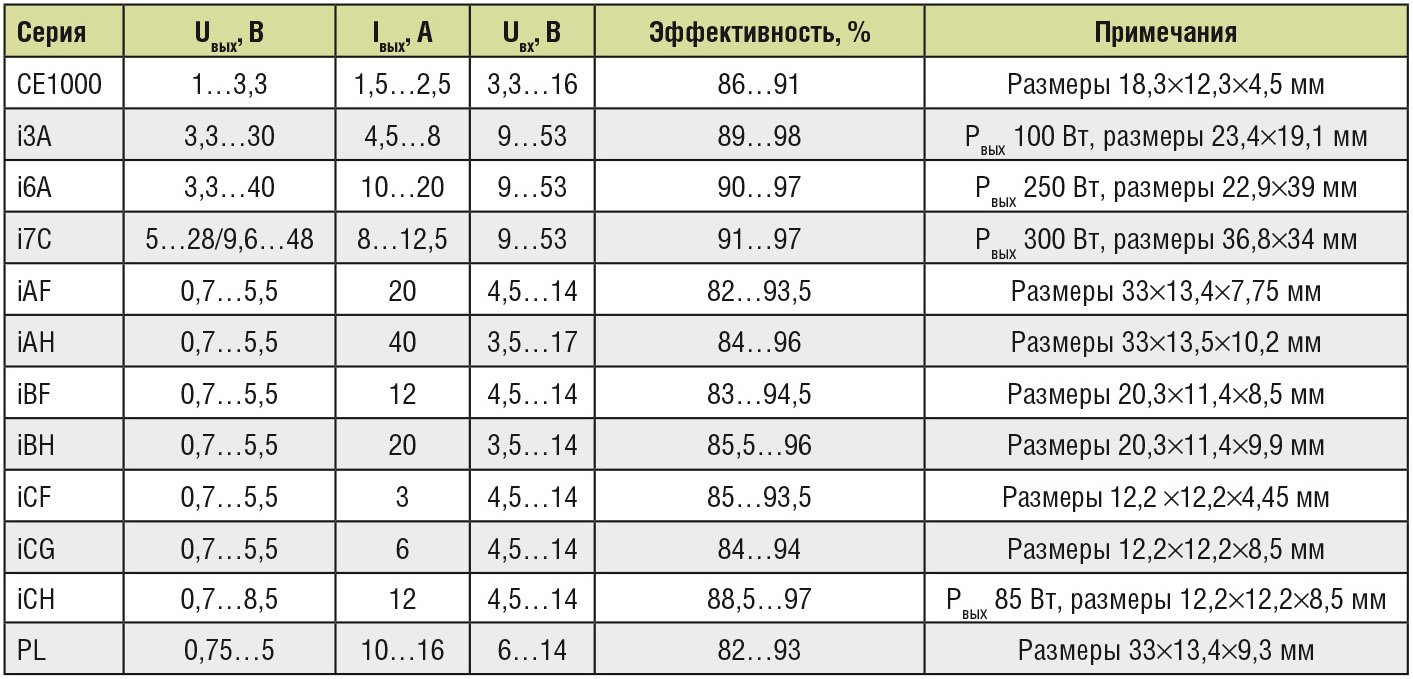

В категории неизолированных DC/DC-преобразователей каталога TDK Lambda Russia 2020 года представлено 12 серий приборов, предназначенных для применения в качестве источников питания в точке нагрузки. Классификационные характеристики неизолированных DC/DC-преобразователей данной категории приведены в таблице 2, внешний вид модулей показан на рисунке 10.

Неизолированные DC/DC-преобра-зователи используются чаще в системах питания с распределённой архитектурой, состоящих из главного изолированного (без гальванической связи между входными и выходными цепями) источника питания и нескольких меньших DC/DC-преобразователей, расположенных вблизи наиболее важных потребителей (нагрузок). Особенно полезной такая архитектура является для питания больших интегральных схем: микропроцессоров, ПЛИС и устройств памяти с очень низким напряжением питания (от 0,7 В), большим импульсным токопотреблением. Применение POL-источников позволяет уменьшить длину проводников питания и их индуктивность.

Неизолированные DC/DC-преобра-зователи TDK Lambda, представленные в таблице 2, позволяют реализовать различные решения систем питания с распределённой архитектурой, выходным током от 1,5 (СЕ1000) до 40 А (iAH) и мощностью до 300 Вт (iC7). Выходные напряжения приборов рассматриваемой категории находятся в основном в интервале 0,7–5,5 В. К более высоковольтным относятся модули серий i6A, i7C. Все модули категории неизолированных POL DC/DC-преобразователей отличаются высокой эффективностью (не менее 82%, см. табл. 2). Рассмотрим особенности некоторых серий приборов.

В серию i7C (статус «новая линейка», «популярные модели») входят десять исполнений DC/DС-преобразователей повышающего/понижающего типа с выходным напряжением/током

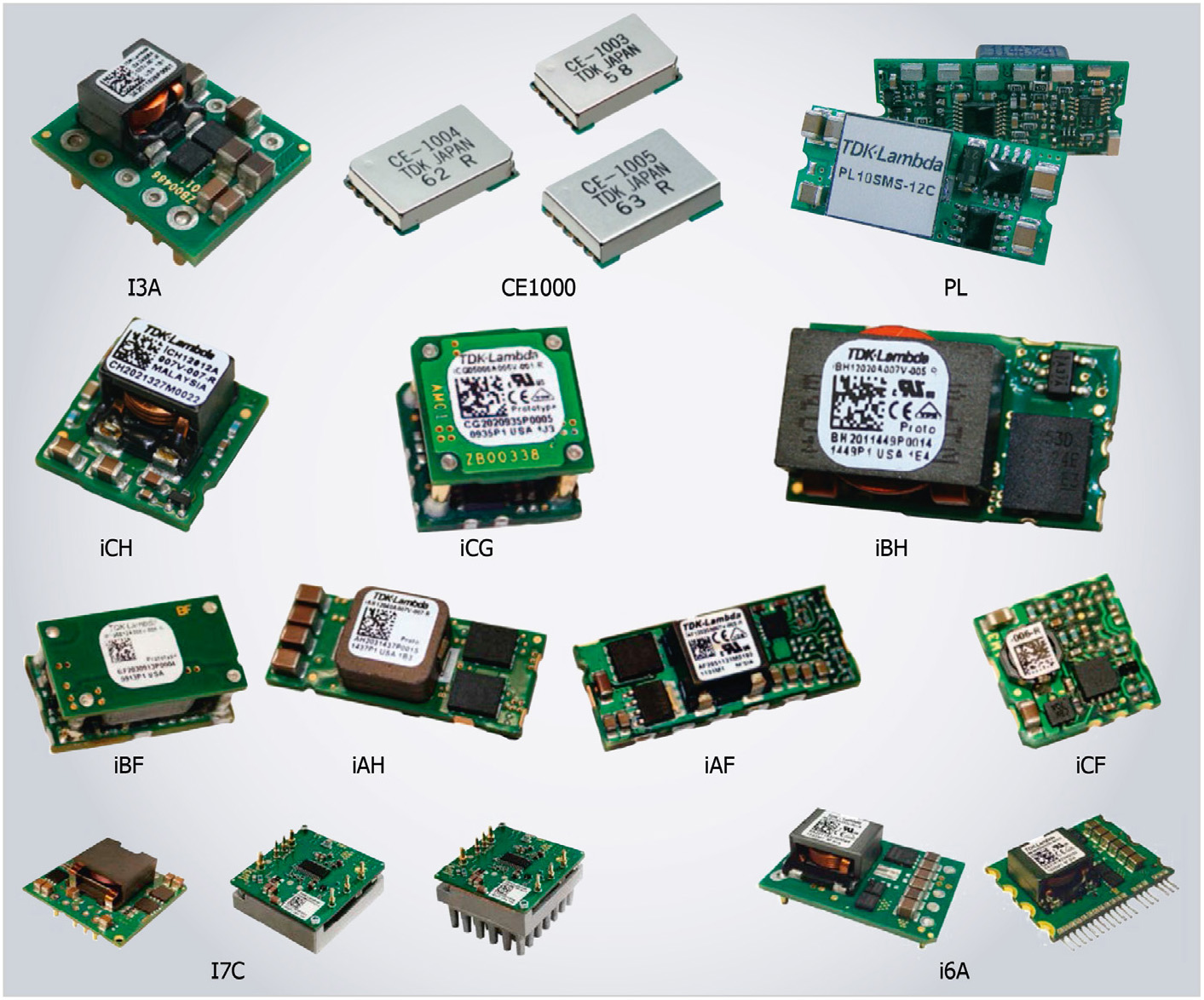

9,6–48 В/8 А и 5–28 В/12,5 А. Модули выпускаются в трёх конструктивных исполнениях (см. рис. 10), в том числе с радиаторами охлаждения. Основные характеристики приборов:

  • выходная мощность до 300 Вт в компактном корпусе Sixteenth Brick и высокая эффективность (до 97%);
  • диапазон входных напряжений 9…53 В, входной ток до 25 А;
  • нестабильность выходного напряжения по нагрузке и входу не более 0,8%;
  • встроенные схемы защиты от перегрузки по току, напряжению и от перегрева;
  • диапазон рабочих температур от –40 до +125°С, влажность 5…95%.

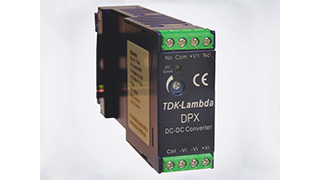

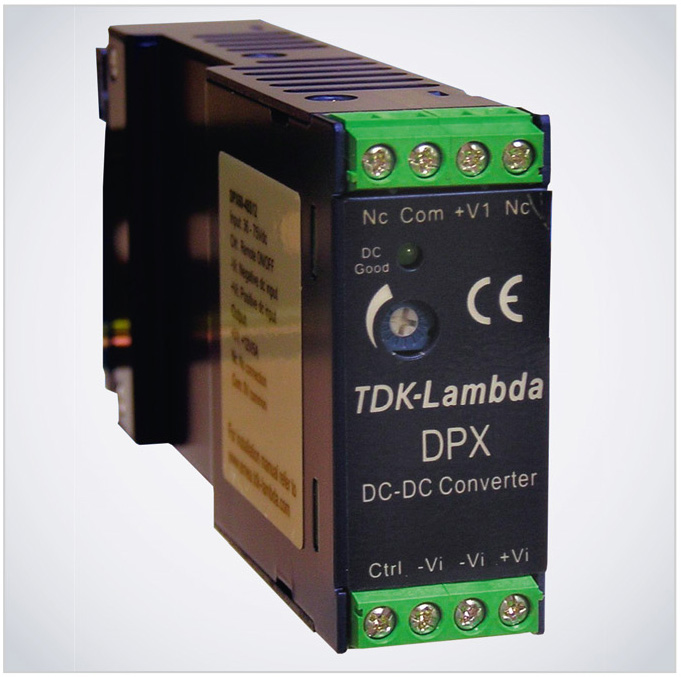

Статус «рекомендуемые модели» имеют и DC/DC-источники питания серии DPX для монтажа на DIN-рейку (см. рис. 11).

Приборы серии предназначены для применения в коммуникационных системах, промышленных системах управления и системах автоматизации производства. В состав серии DPX20W входят 14 исполнений с одним и двумя выходами на напряжения 3,3, 5, 12, 15, ±5, ±12 и ±15 В. Приборы соответствуют классу В стандарта EN55022/ГОСТ Р 55022-2012 по электромагнитной совместимости, содержат встроенные схемы защиты по току, напряжению, а также защиты от подачи входного напряжения с неправильной полярностью. Другие особенности и характеристики приборов серии:

  • диапазоны входных напряжений 9,5…36, 18…75 В, максимальные выходные токи от 667 мА (Uвых = 15 В) до 5,5 А (3,3 В);
  • эффективность 83–87%;
  • диапазон рабочих температур окружающей среды от –40 до +78°С при полной нагрузке;
  • средняя наработка на отказ 139 000 ч, вибростойкость в соответствии с военным стандартом MIL-STD-810F;
  • габариты/вес 57,6×24,5×125 мм / 147,5 г.

Поставки продукции TDK Lambda обеспечивают региональные представительства компании и уполномоченные дистрибьюторы в различных странах мира. В России официальными дистрибьюторами DC/DC-источников питания TDK Lambda являются компании «Симметрон», «Компэл», «ЮЕ-интер-нейшнл» и другие. Услуги по квалифицированной техподдержке клиентов TDK-Lambda осуществляет первый в СНГ сервисный центр, открытый в Москве в 2014 году. Центр технической поддержки компании в первую очередь предназначен для предоставления гарантийного ремонта и тестирования продуктов TDK Lambda. Центр оснащён всем необходимым оборудованием для оперативной диагностики и ремонта продукции компании и укомплектован квалифицированными специалистами. Услуги центра распространяются только на продукты, ввезённые в СНГ через официальные дистрибуторы компании.
