Результаты работы АО «СКТБ РТ» по программе Импортозамещения

Импортозамещение в России

Проблема импортозамещения в постсоветской России возникла в связи со сложившейся в 1990-е годы импортозависимостью экономики России.

4 августа 2015 года на заседании Правительства Российской Федерации принято решение о создании Правительственной комиссии по импортозамещению. Постановление Правительства РФ от 4 августа 2015 года № 785 «О создании правительственной комиссии по импортозамещению» и распоряжение Правительства РФ от 4 августа 2015 года № 1492-р, в котором утверждается состав комиссии, были подписаны премьер-министром Дмитрием Медведевым. В структуре комиссии созданы две подкомиссии: по вопросам гражданских отраслей экономики и по вопросам оборонно-промышленного комплекса (ОПК).

С момента создания Правительственной комиссии по импортозамещению государство определило стратегический перечень продукции с наивысшим приоритетом импортозамещения в ключевых отраслях экономики, опубликовав соответствующий перечень на официальных площадках:

Наиболее зависимыми от импортного сырья и комплектующих оказались такие отрасли, как сельское хозяйство, машиностроение и сфера информационных технологий, где доля импорта доходит до 90% при производстве отдельных товаров. Список товаров к импортозамещению в подавляющем большинстве случаев носит рекомендательный характер с перспективой плавной замены импорта путём поступательной локализации производства на территории России.

1 мая 2020 года Правительство запретило приобретать через госзакупки некоторые иностранные промышленные товары.

Программа по обеспечению импортозамещения Промышленности РФ реализуется Правительством РФ с сентября 2014 года, и с каждым годом привлекает всё больше внимания как со стороны власти, так и со стороны общественности.

Общий объём средств, направленных на содействие импортозамещению, за период 2015–2018 годов составил около 1,6 трлн руб. В период 2019–2020 годов прогнозируемый объём составит почти 1,3 трлн.

Реализация мероприятий по импортозамещению в России производится с учётом определённых задач, которые разрабатываются государством. Прежде всего выделяются следующие цели:

Ожидается, что в 2020 году развитая инфраструктура позволит большему количеству учреждений работать с инновационными производствами. Именно формирование и применение улучшенной системы новейших технологий поможет в конечном итоге создать новые квалифицированные рабочие места.

Кроме того, будут полностью разработаны технические регламенты и национальные стандарты для полного устранения преград в торговой сфере. И наконец, увеличение числа запатентованных технологий, разработанных с применением международных стандартов будут успешно внедрены в практическую деятельность.

АО «СКТБ РТ» и импортозамещающие ОКР

Предприятие «Специальное конструкторско-технологическое бюро по релейной технике» (АО «СКТБ РТ») ведёт свою историю с 1970 года. Основными направлениями деятельности АО «СКТБ РТ» является разработка и производство изделий современной электронной компонентной базы (ЭКБ) полностью из отечественных комплектующих для перспективных образцов радиоэлектронной аппаратуры спе­циального и общепромышленного применения.

Предприятие специализируется на разработке и выпуске следующих основных видов ЭКБ:

При проведении разработки основных видов ЭКБ, на выпуске которых специализируется АО «СКТБ РТ», среди прочих решались задачи разработки и освоения в серийном производстве современных аналогов изделий ЭКБ ведущих зарубежных производителей. Далее представлены примеры таких работ и основные достигнутые результаты.

ОКР «Разработка и освоение серийного производства серии малогабаритных, герметичных, поляризованных, двустабильных реле на токи до 2 А»

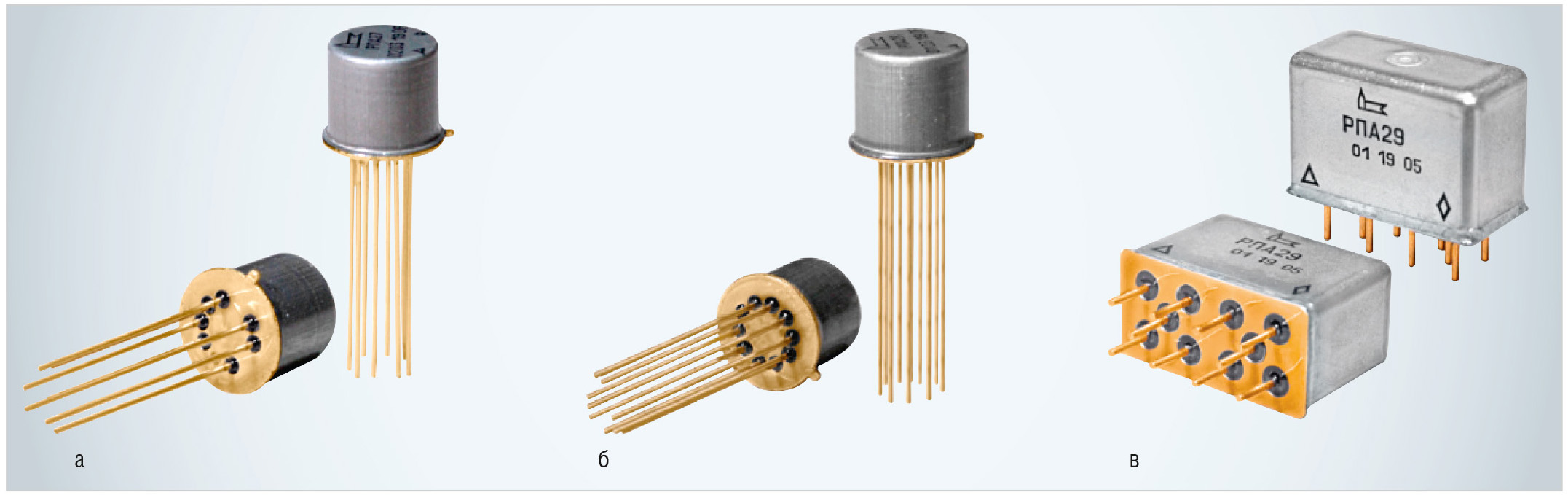

Реле РПА27 (см. рис. 1а) – реле электромагнитные, высокочастотные, малогабаритные, герметичные, поляризованные, двустабильные.

Иностранные аналоги: реле серии RF341Y-5 производства фирмы TELEDYNE RELAYS (США).

Назначение изделия: коммутация высокочастотных сигналов до 6 ГГц и электрических цепей постоянного тока.

Масса реле: не более 3,0 г.

Показатель герметичности реле по скорости утечки газа-индикатора гелия: не более 6,66×10^–6 Па•м³•с^–1.

Реле РПА28 (см. рис. 1б) – реле электромагнитные, высокочастотные, малогабаритные, герметичные, поляризованные, двустабильные.

Иностранные аналоги: реле серии HR420/422 производства фирмы TELEDYNE RELAYS (США).

Назначение изделия: коммутация высокочастотных сигналов до 1 ГГц и электрических цепей постоянного тока до 1 А и напряжением до 28 В.

Масса реле: не более 3,0 г.

Показатель герметичности реле по скорости утечки газа-индикатора гелия: не более 6,66×10^–6 Па•м³•с^–1.

Реле РПА29 (см. рис. 1в) – реле электромагнитные, высокочастотные, малогабаритные, герметичные, поляризованные, двустабильные.

Иностранные аналоги: реле серии HR255/HR57 производства фирмы TELEDYNE RELAYS (США).

Назначение изделия: коммутация высокочастотных сигналов до 3 ГГц и электрических цепей постоянного тока до 2 А и напряжением до 28 В.

Масса реле: не более 16,0 г.

Показатель герметичности реле по скорости утечки газа-индикатора гелия: не более 6,66×10^–6 Па•м³•с^–1.

ОКР «Разработка и освоение серийного производства высокочастотных реле до 2,5 ГГц, силовых реле до 90 Вт и сигнальных реле до 30 В»

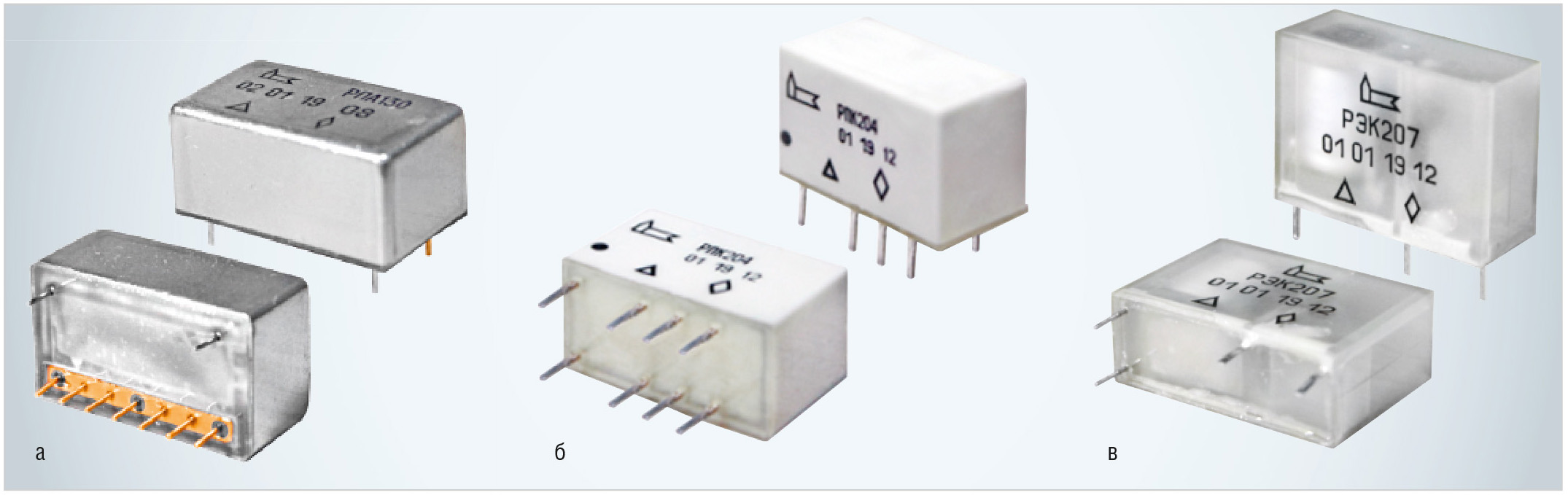

Реле РПА130 ЛУЮИ.647615.002 ТУ (см. рис. 2а) – реле слаботочные, высокочастотные, электромагнитные, поляризованные, негерметичные.

Иностранные аналоги: реле серии RX и RK производства фирмы Panasonic (Япония).

Назначение изделия: коммутация высокочастотных сигналов до 2,5 ГГц при работе на согласованную нагрузку 50 Ом.

Масса реле: не более 9,0 г.

Реле РПК204 (см. рис. 2б) ЛУЮИ.647615.003 ТУ – реле слаботочные, низкочастотные, электромагнитные, поляризованные, негерметичные.

Иностранные аналоги: реле серии TX и TQ производства фирмы Panasonic (Япония).

Назначение изделия: коммутация электрических цепей постоянного тока до 2 А и напряжением до 30 В.

Масса реле: не более 4,0 г.

Реле РЭК207 (см. рис. 2в) ЛУЮИ.647612.005 ТУ – реле слаботочные, низкочастотные, электромагнитные, неполяризованные, негерметичные.

Иностранные аналоги: реле серии LD и LF производства фирмы Panasonic (Япония).

Назначение изделия: коммутация электрических цепей постоянного и переменного тока мощностью до 90 Вт.

Масса реле: не более 6,0 г.

ОКР «Разработка и освоение производства серии реле электромагнитных, слаботочных, высокочастотных, поляризованных с улучшенными эксплуатационными и техническими характеристиками»

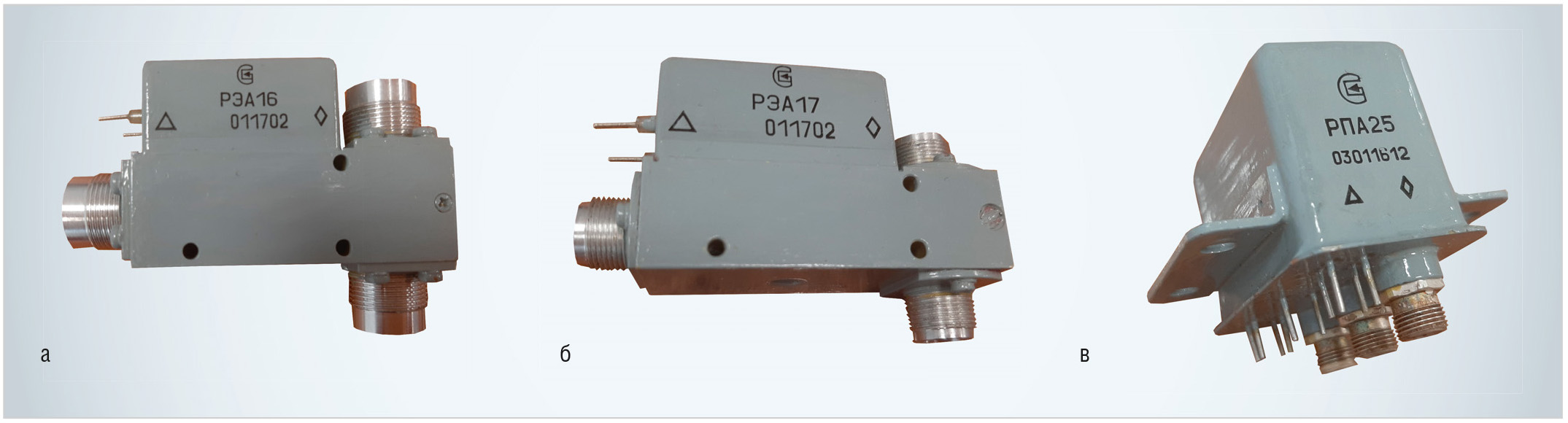

Реле РЭА16 (см. рис. 3а) – реле слаботочные, неполяризованные, электромагнитные, постоянного тока, с самовозвратом, без замедления, с одним коаксиальным переключающим контактом, негерметичные.

Иностранные аналоги: реле РЭВ14 и РЭВ15, выпускаемые ГП «Завод «Радиореле» (г. Харьков, Украина).

Назначение изделия: коммутация (пропускание) высокочастотных сигналов частотой до 650 (500) МГц мощностью 100 (1 500) Вт при работе на согласованную нагрузку 50 и 75 Ом, выполненные в металлическом корпусе, с одним коаксиальным переключающим контактом. Данные реле применяются в аппаратуре военного назначения всех групп по ГОСТ РВ 20.39.304.

Масса реле: не более 220 г.

Реле РЭА17 (см. рис. 3б) – реле слаботочные, неполяризованные, электромагнитные, нейтральные, с одним коаксиальным переключающим контактом, негерметичные.

Иностранные аналоги: реле РЭВ16 и РЭВ17, выпускаемые ГП «Завод «Радиореле» (г. Харьков, Украина).

Назначение изделия: коммутация высокочастотных сигналов частотой до 1 ГГц, мощностью 30 Вт при работе на согласованную нагрузку 50 и 75 Ом. Реле выполнены в металлическом корпусе, с одним коаксиальным переключающим контактом и предназначены для применения в аппаратуре военного назначения всех групп по ГОСТ РВ 20.39.304.

Масса реле: не более 140 г.

Реле РПА25 (см. рис. 3в) – реле поляризованные, высокочастотные, двустабильные, двухпозиционные,
с одним высокочастотным коаксиальным переключающим контактом и двумя низкочастотными, переключающими, перекрывающими, герметичными контактами.

Иностранные аналоги: реле РПА14, выпускаемые ГП «Завод «Радиореле»
(г. Харьков, Украина).

Назначение изделия: коммутации электрических цепей переменного тока частотой до 2 ГГц и мощностью до 25 Вт при работе на согласованную нагрузку 50 Ом.

Масса реле: не более 80 г.

Показатель герметичности реле (по эквивалентному нормализованному потоку): не более 6,7×10^–8 Па•м³•с^–1.

Реле РПА26 – реле поляризованные, высокочастотные, одностабильные, двухпозиционные, с одним высокочастотным, коаксиальным, переключающим, герметичным контактом.

Иностранные аналоги: реле РПА16, выпускаемые ГП «Завод «Радиореле»
(г. Харьков, Украина).

Назначение изделия: коммутация электрических цепей переменного тока частотой до 1 ГГц и мощностью до 35 Вт при работе на согласованную нагрузку 50 Ом.

Масса реле: не более 60 г.

ОКР «Разработка серии реле электромагнитных промежуточных постоянного (до 220 В) и переменного (до 380 В) тока на четыре контактные группы»

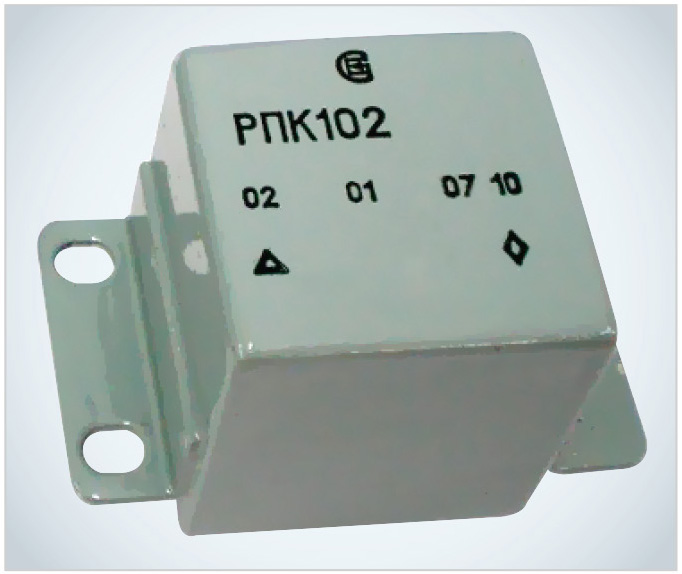

Реле РПК102 (см. рис. 4) – реле поляризованные, двухпозиционные, одностабильные, с четырьмя переключающими контактами.

Иностранные аналоги: реле РЭН35 РФ4.510.144-01.01, выпускаемые ГП «Завод «Радиореле» (г. Харьков, Украина).

Назначение изделия: коммутация электрических цепей постоянного тока до 10 А, напряжением до 220 В, мощностью до 300 Вт и переменного тока до 10 А, напряжением до 380 В, мощностью 300 Вт.

Масса реле: не более 85 г.

Показатель герметичности реле (по скорости утечки газа-индикатора): не более 666,5×10^–8 м³•Па/с (5×10^–2 л•мкм р.ст./с).

ОКР «Разработка и освоение серийного производства ряда керамических полосовых фильтров, фильтров верхних и нижних частот»

В «СКТБ РТ» были разработаны функциональные аналоги интегральных фильтров серий LFCN, HFCN, BFCN фирмы Mini-Circuits (США), а также LC-фильтров серий RLP, RHP, BPF, RBP фирмы Mini-Circuits (США).

Интегральные фильтры ФРВ1, ФРН1 и ФРП1 ЛУЮИ.468820.001 ТУ конструктивно представляют собой пассивные ЧИП-компоненты – встроенные LC многослойные структуры внутри монолитного керамического блока.

ОКР «Разработка и освоение серийного производства на отечественном предприятии ряда модулей класса DC/DC для работы от высоковольтных сетей напряжением 100 и 300 В»

Работа по этому проекту проводилась с целью импортозамещения ряда модулей второго поколения фирмы Vicor мощностью 50, 100 и 200 Вт с выходными напряжениями от 3,3 до 48 В. В ходе проведённой работы разработан и запущен в производство ряд модулей источников вторичного электропитания серии ИВЭП76 (21 типономинал). Модули ИВЭП76 (см. рис. 5) выполнены в металлостеклянных корпусах с планарным расположением выводов по гибридно-плёночной технологии с применением бескорпусной элементной базы категории качества «ВП».

Положение в аппаратуре любое. Диапазон рабочих температур от –60 до +85°С, точность установки выходного напряжения ±1%, пульсации от пика до пика не более 1%.

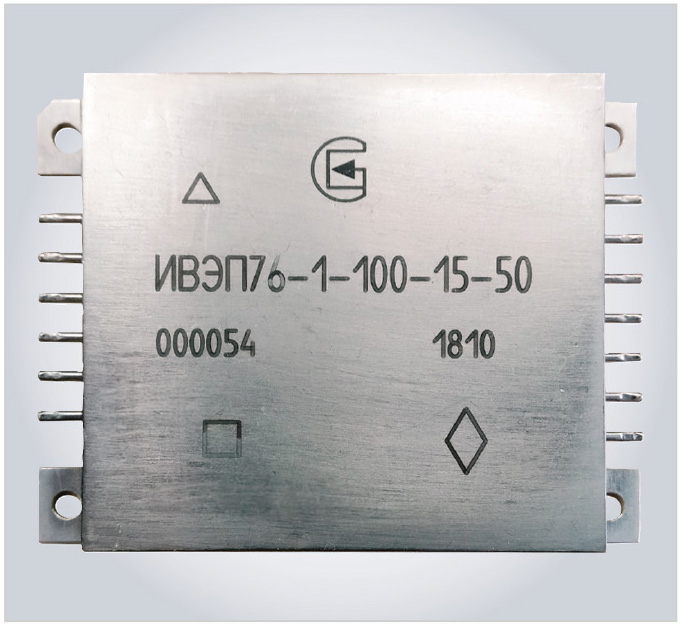

ИВЭП76 обеспечивает гальваническую развязку входных и выходных цепей с электрической прочностью 1500 В, возможность дистанционного включения/выключения, возможность подстройки выходного напряжения внешними элементами, функцию обратной связи. Модули ИВЭП76 стойки к воздействию внешних воздействующих факторов со значениями характеристик, соответствующих группе унифицированного исполнения 4У по ГОСТ РВ 20.39.414.1. Срок сохраняемости и срок службы 25 лет. Стойкость ИВЭП76 к воздействию специальных факторов с характеристиками 7.И – 2У_с, 7.К – 1К, 7.К11, 7.К12 от 6 до 33 МэВ в зависимости от исполнения. Масса и габариты ИВЭП76 не превышают этих параметров у импортных аналогов фирмы Vicor Corp. (США).

ОКР «Разработка источников вторичного электропитания мощностью 80, 100 Вт с улучшенными удельными характеристиками»

Целью выполнения данной ОКР является разработка и организация серийного производства фильтров и источников вторичного электропитания с высокими удельными параметрами: одно- и двухканальных приборов с постоянными входным и выходным напряжениями на выходные мощности 80 и 100 Вт (ИВЭП47).

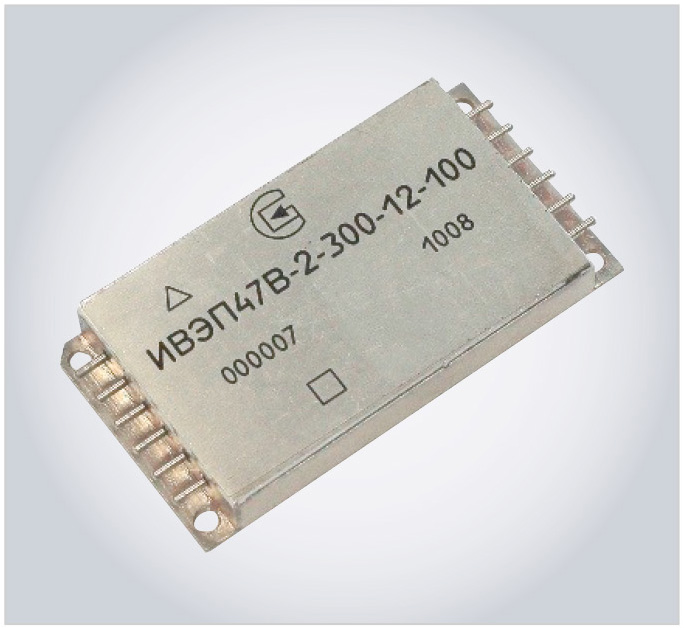

Разработанные ИВЭП47 (см. рис. 6) являются полными функциональными аналогами источников вторичного электропитания АHP270ххх фирмы International Rectifier.

ИВЭП47 изготавливаются с применением отечественной элементной базы категории качества «ВП».

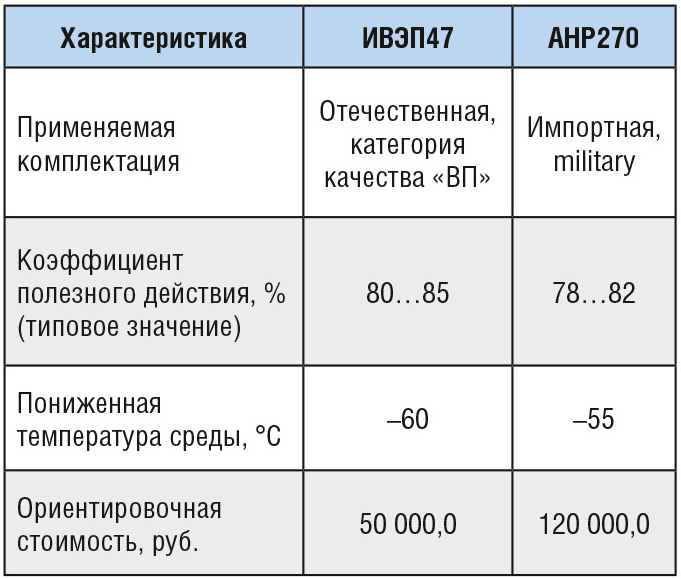

В таблице 1 приведены преимущественные характеристики ИВЭП47.

В рамках ОКР разработаны одно- и двухканальные источники вторичного электропитания с постоянным входным напряжением 300 В и выходными напряжениями 5, 12, 15, 27, ±5, ±12, ±15 В и выходной мощностью 80 и 100 Вт, а также фильтры ФЭМС47 для обеспечения электромагнитной совместимости.

Разрабатываемые ИВЭП и фильтры предназначены для использования в высокоэффективных конфигурируемых, в т.ч. распределённых, системах электропитания функциональных узлов РЭА специального назначения и позволят улучшить массогабаритные и эксплуатационные характеристики систем вторичного электропитания РЭА.

Особенности источников питания и фильтров:

ОКР «Разработка и освоение серийного производства на отечественном предприятии ряда унифицированных модулей фильтров электромагнитных помех в цепях вторичного электропитания с функциями защиты от импульсных токов и перенапряжений»

Модули активных фильтров электромагнитных помех МФА предназначены для снижения уровня электромагнитных помех в сетях постоянного тока напряжением до 300 В, защиты устройств, подключаемых к их выходу, от импульсных перенапряжений и защиты входной сети от импульсных токов при включении.

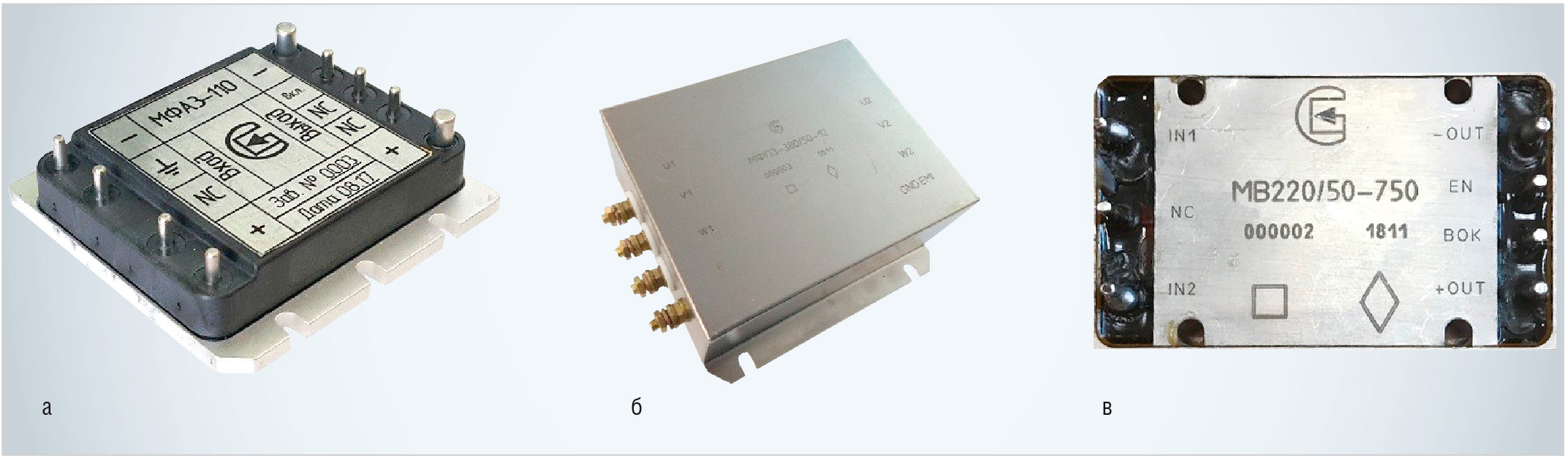

Модули МФА (см. рис. 7а) являются аналогами модулей FIAM1, FIAM3, FIAM9, FIAM072, М-FIAM3 и M-FIAM3H21 фирмы Vicor Corp. (США).

Модули пассивных фильтров электромагнитных помех МФП предназначены для снижения уровня электромагнитных помех в однофазных и трёхфазных сетях переменного тока.

Модули МФП (см. рис. 7б) являются аналогами модулей B84113H0000B030, B84113H0000B060, B84113H0000B110, B84143В0008R000 и B84143В0012R000 фирмы EPCOS (TDK) (Германия).

Модули выпрямительные МВ (см. рис. 7в) предназначены для выпрямления однофазного переменного тока и защиты входной сети от импульсных токов при включении.

Модули МВ являются аналогами модулей VI-ARM-T11 фирмы Vicor Corp. (США).

Модули фильтров электромагнитных помех МФА, МФП и модули выпрямительные МВ устойчивы к воздействию специальных факторов в соответствии с ГОСТ РВ 20.39.414.2. Виды и характеристики специальных факторов приведены в таблице 2.

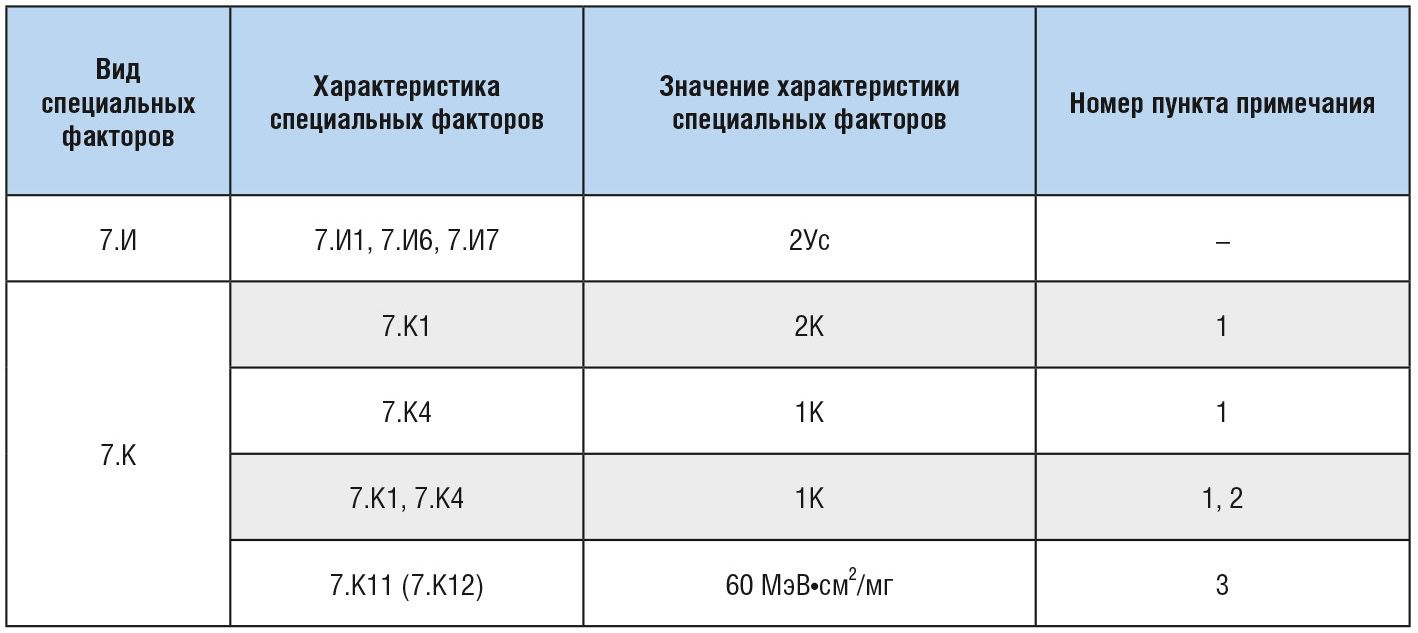

Масса и габаритные размеры модулей не превышают этих параметров у импортных аналогов.

ОКР «Разработка перспективной технологии и конструкции микрооптоэлектромеханических систем коммутации и модуляции оптического излучения, защищённых от несанкционированного доступа к передаваемой информации, интегрированного с управлением ТТЛ-логики»

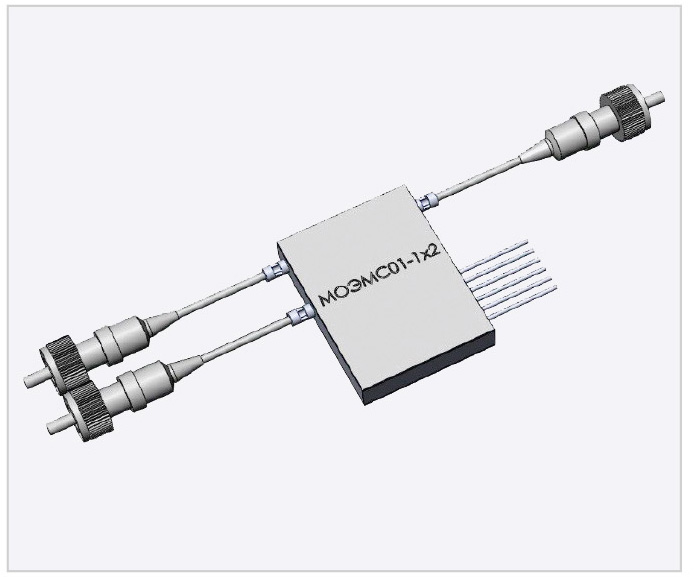

Система микрооптоэлектромеханической коммутации и модуляции оптического излучения МОЭМС01-1х2 (см. рис. 8) – система коммутации оптического излучения с длиной волны 1310 и 1550 нм.

Иностранные аналоги: оптический МЭМС-переключатель SXLA2x2-9n производства фирмы Sercalo microtechnology ltd (Лихтенштейн).

Назначение изделия: коммутации оптического излучения с длиной волны 1310 и 1550 нм в волоконно-оптических системах передачи. Система микрооптоэлектромеханической коммутации и модуляции оптического излучения МОЭМС01-1х2 ЛУЮИ.468379.001 ТУ конструктивно представляет собой МЭМС-кристалл, способный без двойного преобразования переключать оптический сигнал из одного оптического выхода во второй, и микросхему управления МЭМС-кристаллом, которые расположены в герметичном металлостеклянном корпусе.

ОКР «Разработка базовой технологии изготовления серии радиочастотных изделий микросистемотехники: микрореле, микропереключателей и коммутаторов. Шифр “МРПК”»

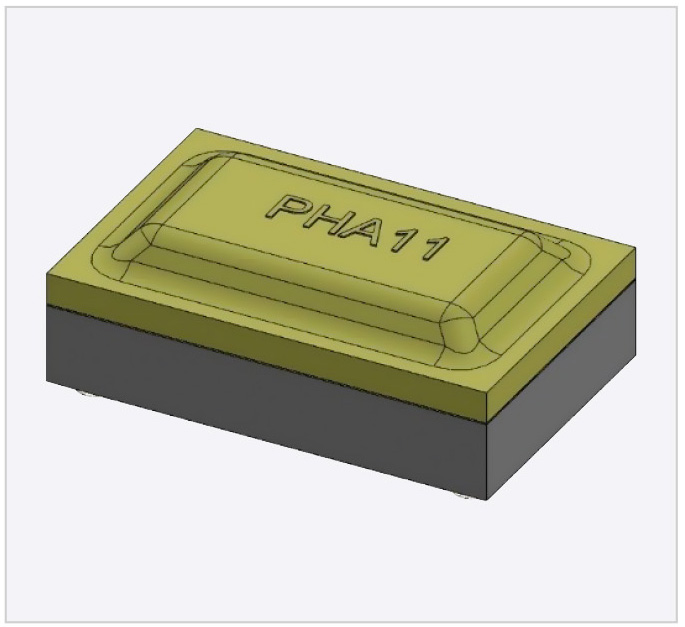

РНА11 (см. рис. 9) – слаботочное, статическое, высокочастотное реле, изготовленное по технологии микросистемотехники (МСТ), в металлокерамическом корпусе c BGA-выводами.

Иностранные аналоги: ВЧ МЭМС-переключатель ТТ712-68 производства фирмы TeraVicta Technologies (США).

Назначение изделия: переключение электрических цепей с коммутируемой мощностью до 30 мВт и частотой коммутируемого сигнала до 6 ГГц в высокочастотной аппаратуре связи.

В рамках работы по импортозамещению в АО «СКТБ РТ» разработан ряд изделий, которые являются аналогами продукции таких иностранных производителей, как Interpoint (США), Vicor Corporation (США), Epcos (Германия), Omron (Япония), Tyco Electronics (США), Teledyne Relays (США), Panasonic (Япония), Micropac Industries (США), International Rectifier (США), Mini-Circuits (США).
