Настройка синхронизации данных Concord Pro и Windchill PDMLink

Altium Concord Pro представляет собой единый источник данных о компонентах и актуальной информации от поставщиков, средство отслеживания компонентов в проектах и инструмент совместной работы с инженерами­механиками. Все эти функциональные возможности реализованы в рамках унифицированной среды Altium Designer.

В данной статье речь пойдёт не о самом продукте, а лишь об одной его составной части – Component Sync, которая позволяет синхронизировать данные о компоненте и передавать информацию между двумя системами Concord Pro и PDM. На данный момент осуществляется поддержка трёх систем:

Рассмотрим механизм работы на примере Windchill PDMLink – организационно­технической системе управления данными об изделии, обеспечивающей управление всей информацией об изделии. При этом в качестве изделий могут рассматриваться различные сложные технические объекты, например, корабли и автомобили, самолёты и ракеты, компьютерные сети.

Главное предназначение системы Windchill PDMLink – управление информацией и облегчение доступа к данным об изделии на протяжении всего его жизненного цикла. Это достигается благодаря возможности объединения всех данных об изделии в единую логическую систему. В результате такого объединения все, кто принимает участие в разработке изделия, получают распределённый авторизованный доступ к проектной информации и управлению процессами проектирования.

Инструмент Component Sync синхронизирует данные и создаёт WTPart на основе объектов управляемых компонентов в Concord Pro. WTPart (Часть) – сущность в Windchill PDMLink, которая хранит в себе атрибутивную составляющую. Части связываются между собой образуя структуру. К частям привязываются различные объекты, например, документы, CAD­документы, модели и т.п.

Настройка систем проводилась в следующих версиях программного обеспечения:

После успешной инсталляции запускаем систему и переходим к настройкам Concord Pro, а именно – изменим настройки подключения к PDM.

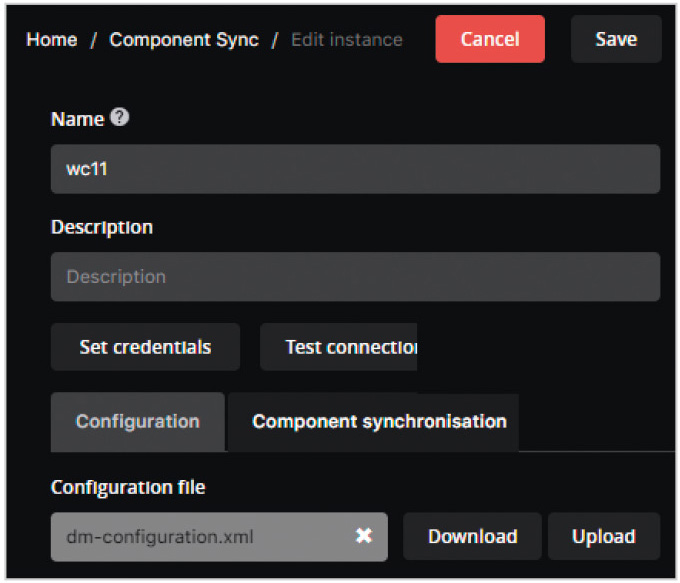

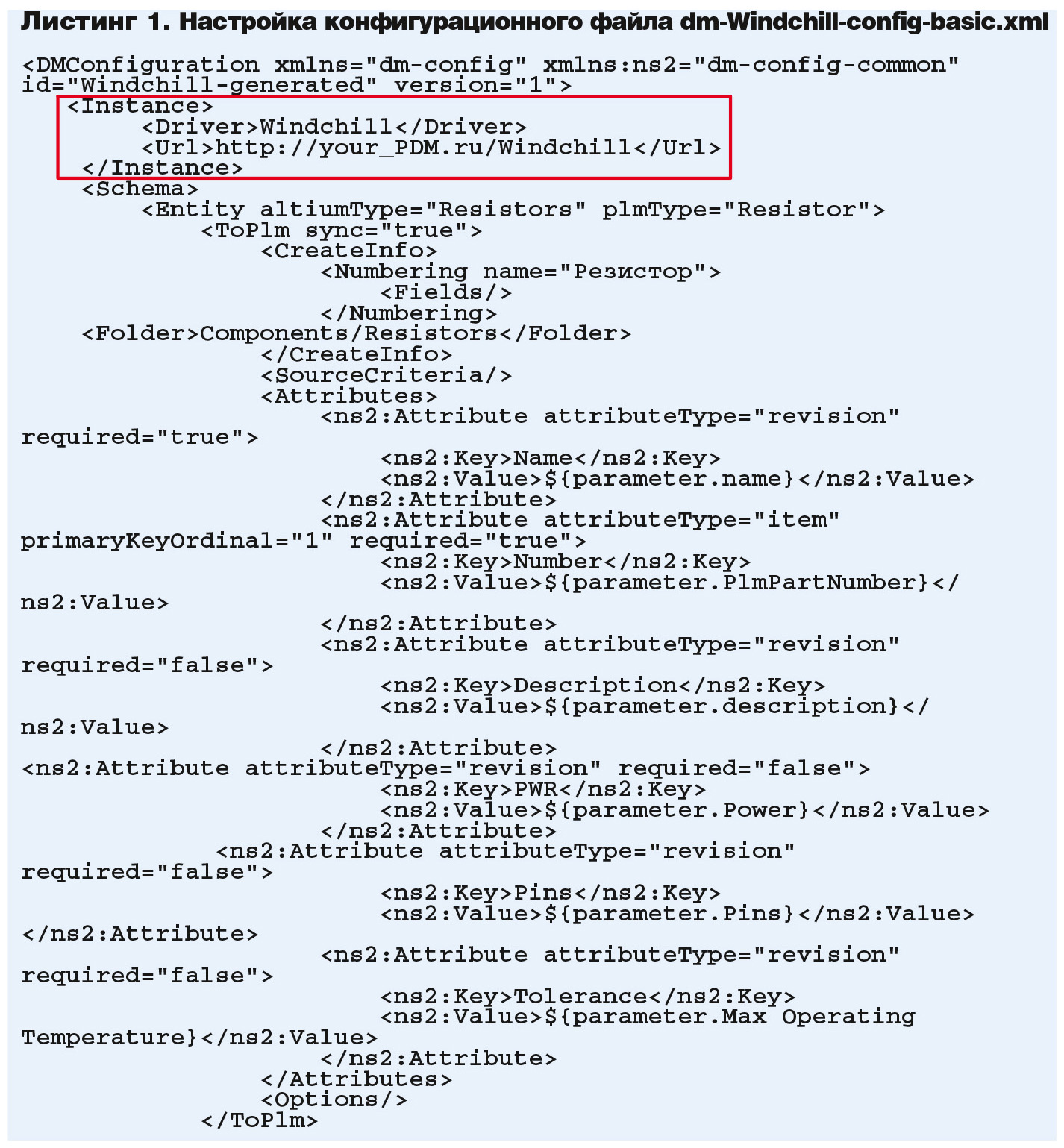

Для этого нужно зайти в раздел Concord ProAdmin → Component Sync → Add Instance (см. рис. 1). В созданном экземпляре необходимо скачать конфигурационный xml­файл и заполнить выделенные поля (см. Листинг 1).

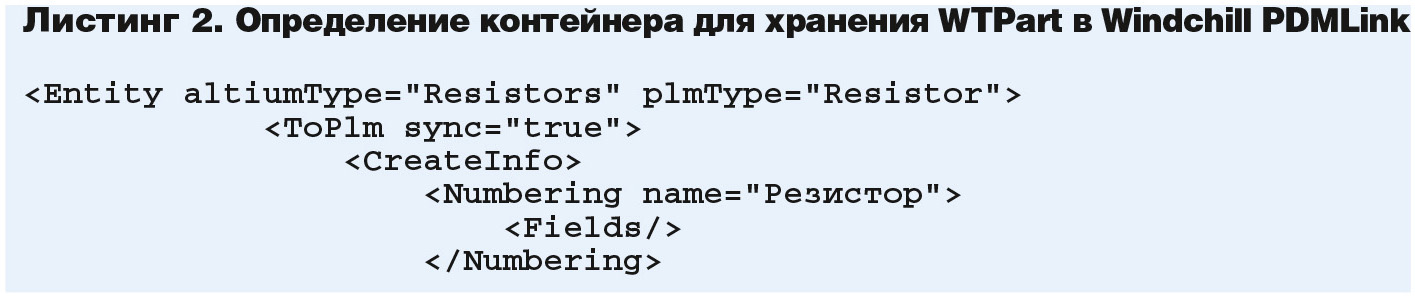

Далее переходим к настройке типов компонентов, атрибутов и расположения контейнера выгрузки (см. Листинг 2).

Настройка типов и атрибутов выполняется в строке:

<Folder>Components/Resistors</Folder>.

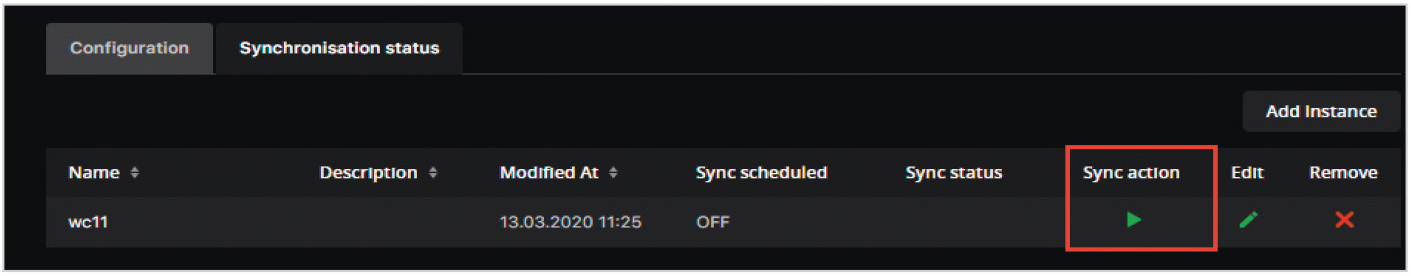

После внесения всех изменений необходимо загрузить xml­файл обратно в Concord и проверить соединение. Для этого потребуется ввести учётные данные. Если все шаги были проделаны правильно, то на экране появится сообщение об удачном подключении к Windchill PdmLink, после чего можно запустить синхронизацию данных, нажав на кнопку Sync action (см. рис. 2).

Во время выгрузки можно следить за статусом процесса (см. рис. 3).

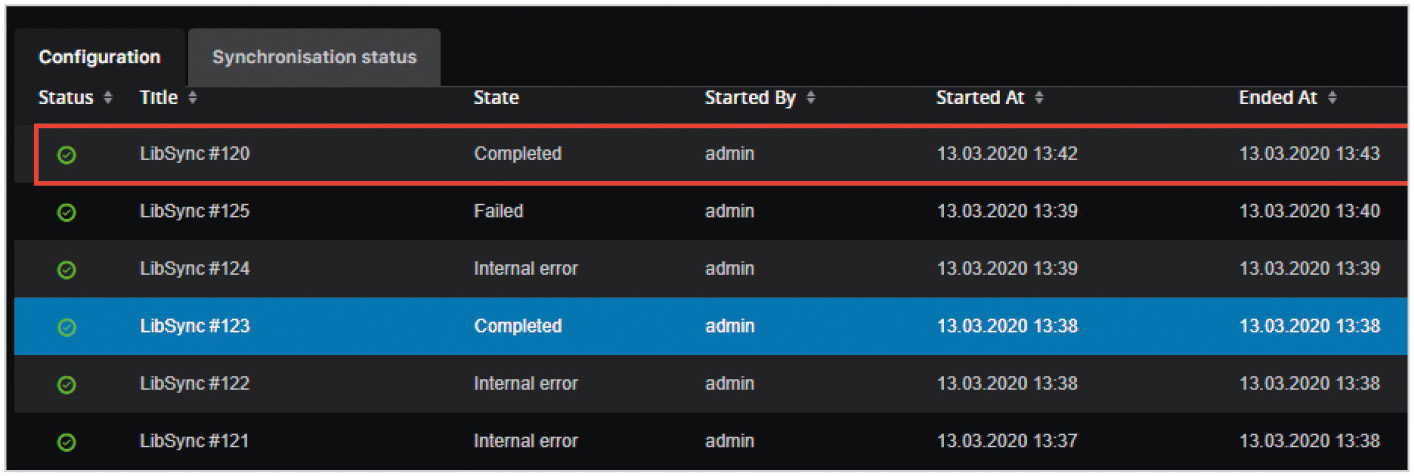

Детали выгрузки будут доступны и после её окончания. Для этого необходимо выбрать из выпадающего списка меню вместо пункта Active пункт Closed (см. рис. 4).

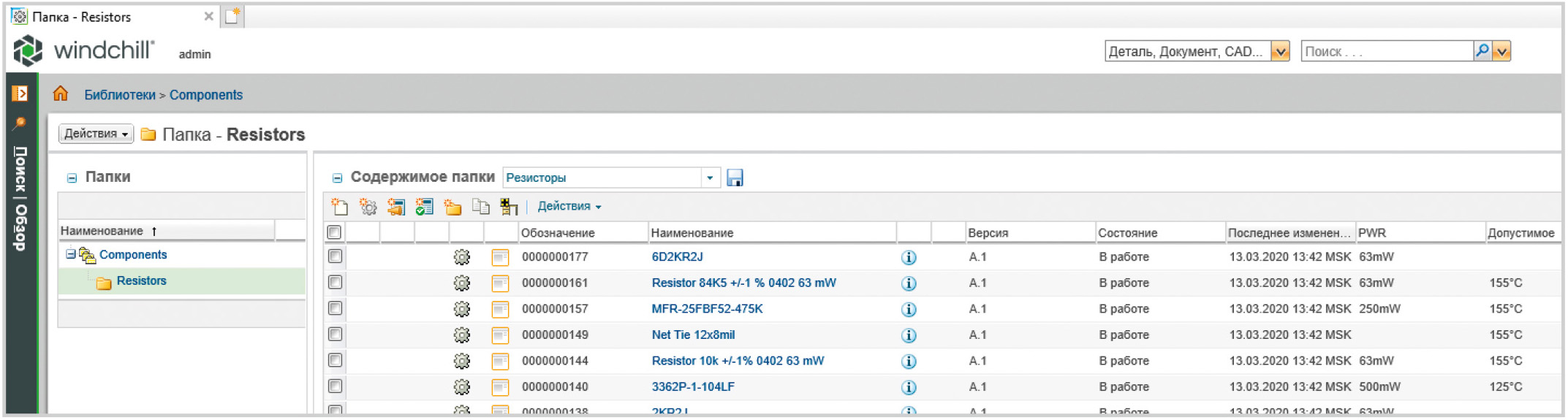

Убедиться в том, что данные выгружены правильно, можно, открыв в Windchill PDM­контейнер, который был указан в конфигурационном xml­файле (см. рис. 5.).

Здесь же можно проверить карточку компонента (см. рис. 6).

Благодаря Concord Pro на рынке появилось готовое коробочное решение, которое позволяет передавать данные из ECAD Altium Designer. Это существенно облегчает внедрение PDM или встраивание Altium Designer в уже сложившуюся ИТ­инфраструктуру предприятия. Тем не менее, хочется отметить, что существующих функциональных возможностей недостаточно, так как остаются открытыми вопросы о передаче проекта, выполненного в Altium Designer, и построении электронной структуры. После изучения конфигурационных файлов Concord Pro можно предположить, что такие возможности предусмотрены разработчиками и в ближайшее время они будут реализованы.

Обучающие материалы по данной теме и примеры выполненных проектов по интеграционным решениям доступны по ссылке [1].
