В 2020 году компании MENTOR GmbH & Co. PrazisionsBauteile KG исполняется 100 лет. На протяжении века она сумела сохранить традиционность и преемственность управления и до сих пор является экономически независимым семейным предприятием. Основной принцип корпоративной политики MENTOR – выстраивание долгосрочных отношений с поставщиками, заказчиками, структурными подразделениями и сотрудниками компании. Первостепенное значение при реализации проектов имеют окружающая среда и безопасность. Это относится и к самим продуктам, и к используемым вспомогательным и рабочим материалам, и к требуемым процессам, вплоть до упаковки. Применение химических веществ с ограниченным использованием осуществляется с соблюдением соответствующих национальных и международных законов и директив, таких как REACH и ROHS.
К линейке оптоэлектронных компонентов, выпускаемых MENTOR, относятся светодиодные индикаторы, держатели светодиодов, линзы и отражатели, корпусированные светодиоды и кольца подсветки. Световоды являются отдельным самостоятельным направлением и включают в себя 7 основных больших серий с множеством подкатегорий и возможностью доработки существующих элементов или изготовления нового продукта под заказ.

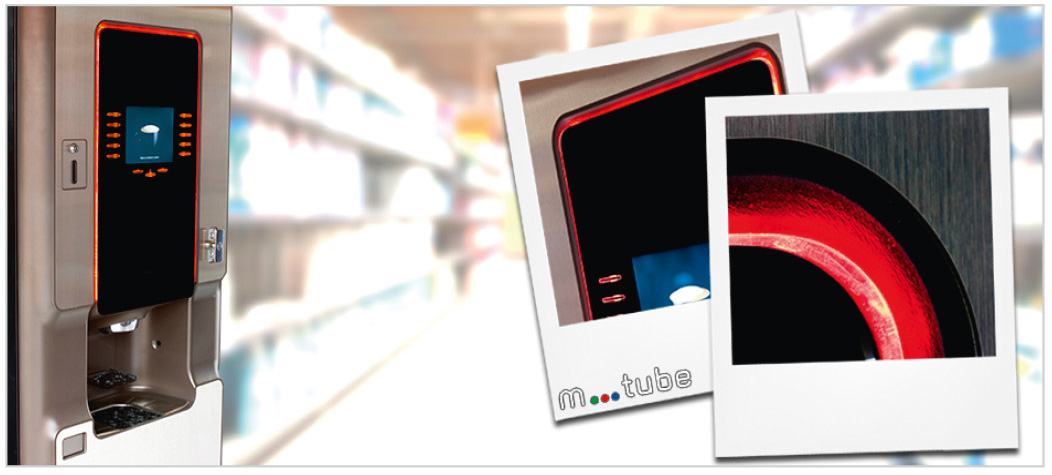

Световод MENTOR – это эффективная, точно спроектированная оптика, предназначенная для переноса света от светодиода, установленного на печатной плате, в удалённую зону излучения с минимальной потерей яркости и без потери света между соседними элементами. На рисунке 1 представлена подстветка автомата для горячих напитков.
Изготовление световодов происходит в 5 этапов:
- Концепция. В тесном сотрудничестве с клиентами разрабатываются фундаментальные концепции и определяются точные требования к дизайну. Выбираются наиболее подходящие светодиодные источники света, определяются оптические концепции; пристальное внимание уделяется надлежащему управлению энергией и температурой.
- Разработка. На этом этапе определяются конкретные параметры компонента: отражающий или преломляющий оптический дизайн, конструкция источника света, CADдизайн и т.д.
- Визуализация. Для точного моделирования ожидаемого светового эффекта готового компонента используется современное программное обеспечение (SPEOS CAA, Zemax и LucidShape), а для изготовления опытных образцов применяются методы быстрого прототипирования, что позволяет проводить раннюю оценку и утверждение концепции проекта.
- Изготовление инструментов. На собственных инструментальных заводах разрабатываются и производятся литьевые формы. Прессформы для сложной высокоточной оптики подвергаются обработке с использованием сверхточных станков.
- Производство. MENTOR предлагает комплексные световые решения, которые начинаются с одно или многокомпонентного литья под давлением и включают в себя такие доработки, как отражатели и другие неоптические компоненты. Решения дополняются сборкой, упаковкой и доставкой комплектных модулей. Качество готового продукта проверяется в собственных лабораториях компании MENTOR, оснащённых камерами яркости, спектрорадиометрами, люксметрами и шаром Ульбрихта диаметром 500 мм.
Ассортимент стандартных световодов MENTOR включает в себя сотни изделий, многие из которых можно приобрести небольшими партиями в короткие сроки.

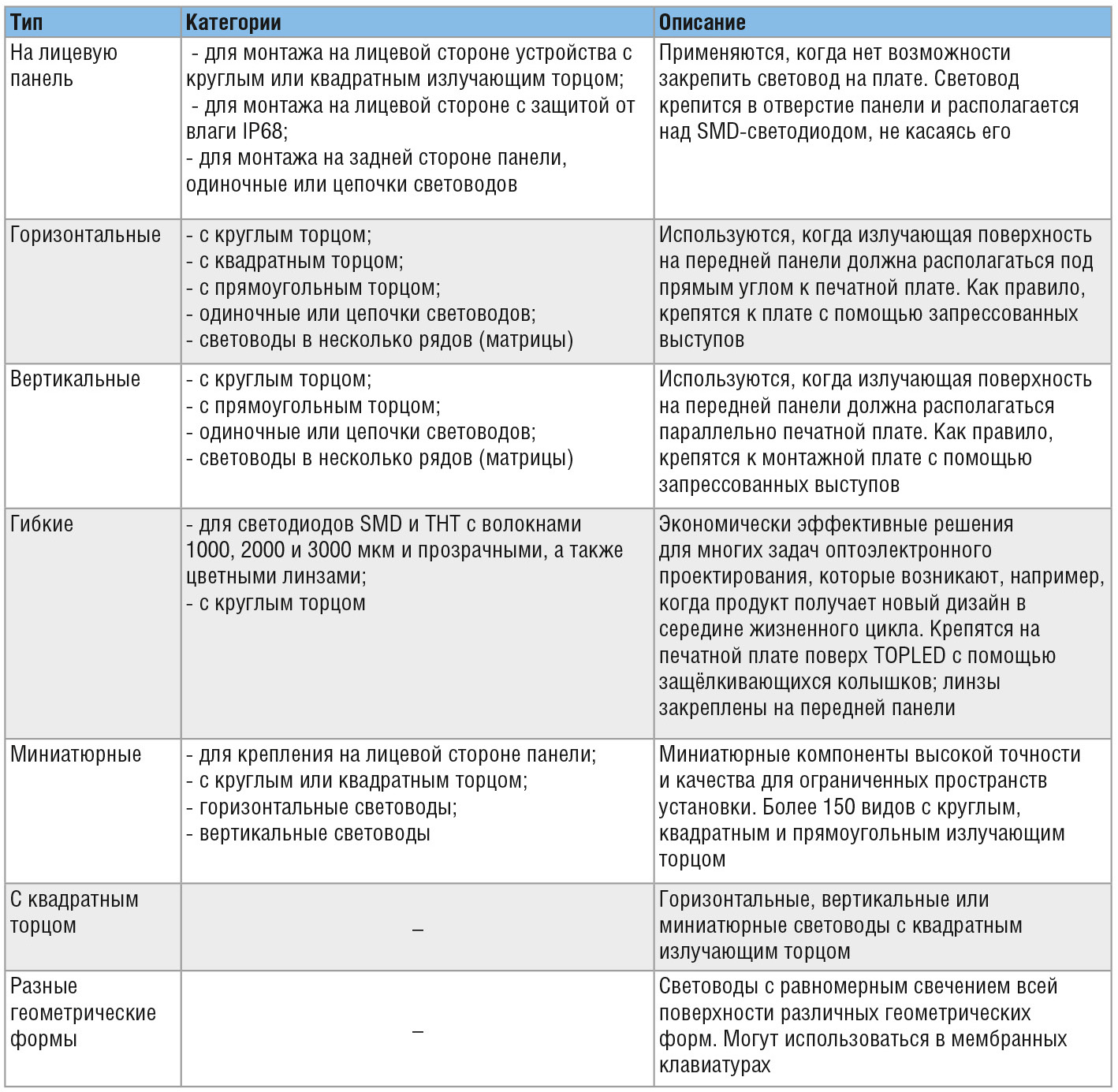

Классификация световодов по типам представлена в таблице.

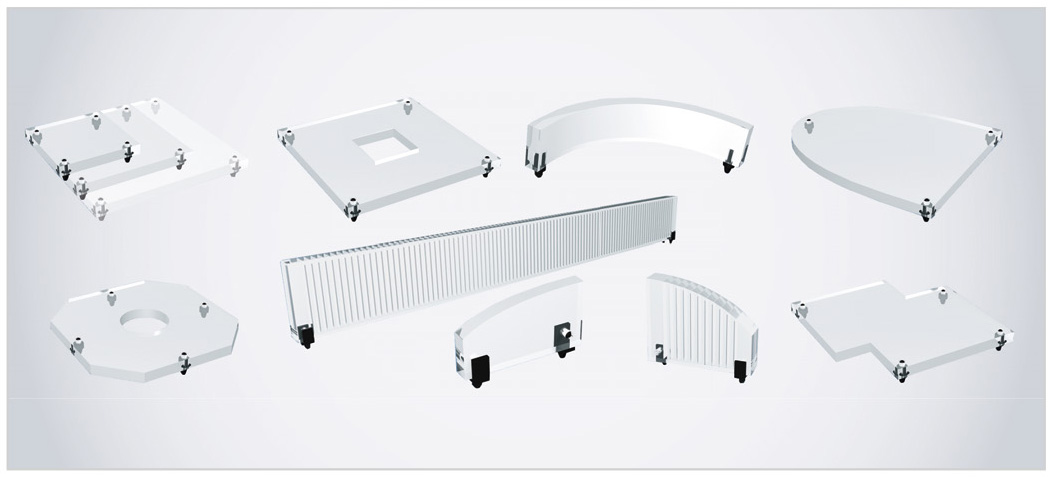

Помимо стандартных компонентов из базовой линейки поставки, компания MENTOR предлагает изготовление световодов под заказ с разумными минимальной партией и затратами на разработку. Зачастую минимальная партия изделий не превышает полугодовой потребности небольшого производства. На рисунке 2 представлены некоторые нестандартные световоды серии MCuts.
Основываясь на опыте, проектировщики MENTOR понимают, что наиболее частой проблемой является подгонка длины световода. В таких случаях предлагается изготовление изделия нужной длины даже при отсутствии необходимого значения в каталоге. Интеллектуальная настройка инструментов в производственном цикле позволяет выпускать такие решения с минимальными затратами на переоснастку, а также небольшими партиями.
Кроме того, компания MENTOR предлагает реализацию индивидуальных решений под заказ: световоды необычных геометрических форм с разными гранями, призмами или отражающим покрытием, рассчитанными до мельчайших деталей; классическая полимерная оптика, отражатели и рассеиватели в сочетании с современной светодиодной технологией и многое другое.
Примеры применения световодов MENTOR выходят далеко за рамки стандартных промышленных устройств и контрольноизмерительного оборудования.
Заказчиками и партнёрами MENTOR являются крупнейшие компании: ABB, Audi, BMW, Porsche, Siemens, Wolkswagen. В разделе Know How на сайте компании можно ознакомиться с целым рядом проектов, выполненных по индивидуальному дизайну [2]: подсвечивающийся логотип BMW для подголовника сиденья, контурная подсветка интерьера для Audi, подсветка «умного» кухонного комбайна Thermomix от Vorwerk, оригинальная подсветка кулера Karcher.
Решениям MENTOR для автомобильной промышленности посвящён отдельный сайт [3].
Ещё одной областью для применения решений MENTOR является дизайнерская и архитектурная подсветка. Для подобных проектов у компании есть несколько разработок: Mfibre и TUNABLE WHITE. Mfibre – система, состоящая из светодиодных модулей, драйверов и световодов (круглых, плоских или гибких), подходящая как для дневной, так и ночной подсветки. Световодные конструкции могут как обладать однородной яркостью по всей длине, так и допускать частичную активацию яркости для сегментированного освещения с малыми потерями. TUNABLE WHITE – инновационная разработка на основе мощных светодиодов, позволяющая динамически контролировать цветовую температуру в спектре белого цвета. Эти решения подойдут для гармонизации нескольких источников света, компенсируя разницу световой температуры и эффект старения лампы. В помещениях без окон можно имитировать дневной свет, чтобы создать ощущение благополучия, а также повысить эффективность работы. Данный эффект создаётся благодаря автоматическому изменению цветовой температуры в течение дня и ночи согласно кривой Планка. Управление TUNABLE WHITE осуществляется через приложение на смартфоне.

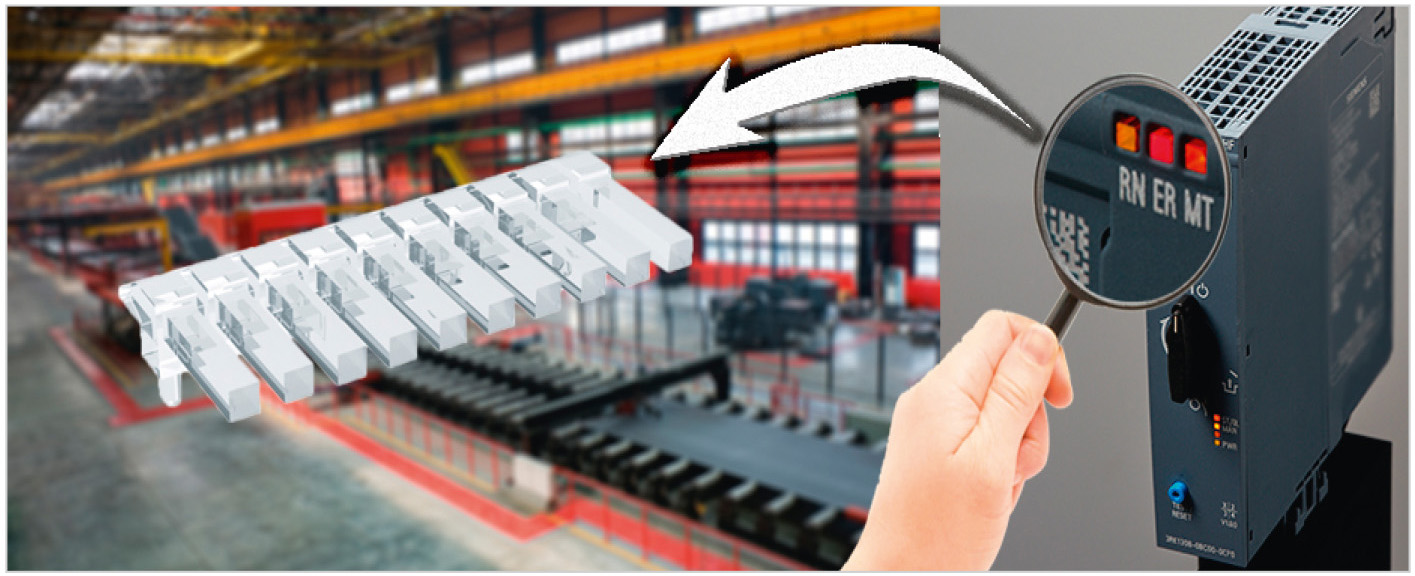

Тем не менее стандартными и самыми распространёнными примерами применения оптоэлектронных компонентов и световодов MENTOR являются приборные панели контрольноизмерительного и вычислительного оборудования. На рисунке 3 показан пускатель двигателя модели Sirius ET200 от Siemens, в котором используется кастомизированная версия миниатюрного световода серии 1296, отлично подходящего для компактного корпуса устройства и показывающего, что световые индикаторы необязательно должны быть круглыми.
